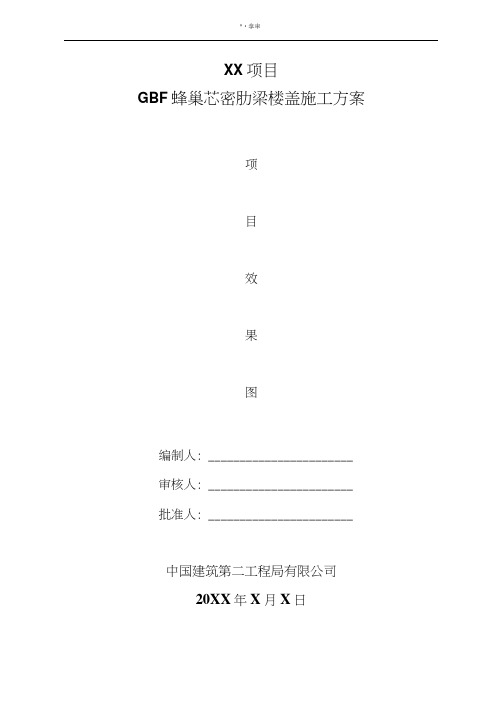

XX项目GBF蜂巢芯密肋梁楼盖施工方案项目效果图编制人: _______________________ 审核人: _______________________ 批准人: _______________________中国建筑第二工程局有限公司20XX年X月X日目录一、工程概况 (1)2、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (2)三、设计概况 (2)1. GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (7)1、技术准备 (7)2、施工进度计划 (7)3、材料与设备计划 (7)4、劳动力计划 (8)5、现场准备 (8)五、施工工艺技术 (9)2、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质疑保证措施 (14)1、质量验收标准 (14)2、质量管理体系 (18)3、质量管理措施 (18)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置 (23)5、安全事故应急救援电话及定点医院 (24)九、计算书及相关附件 (25)2、计算书 (25)2、相关附件 (25)PPE合金薄璧方箱进场记录表 (26)PPE合金薄璧方箱安装检验批质量验收记录表 (26)XX项目空心楼盖施工方案一、工程概况盘项LI位于xx市xx路，总建筑面积xx m7,共x栋x建筑，地上x层，地下x层。
2、空心楼盖部位部位结构形式层咼板厚混凝土强度等级盘顶板薄壁方箱平面布置图如下:二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PF、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，山两个等高或不等高盆模开口对扣组合或山微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。
蜂巢芯施工方案.doc

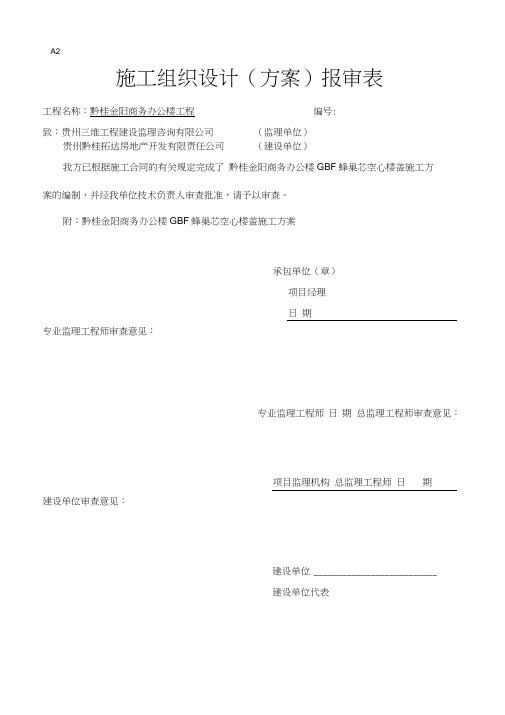

A2施工组织设计（方案）报审表工程名称：黔桂金阳商务办公楼工程编号:致：贵州三维工程建设监理咨询有限公司（监理单位）贵州黔桂拓达房地产开发有限责任公司（建设单位）我方已根据施工合同的有关规定完成了黔桂金阳商务办公楼GBF蜂巢芯空心楼盖施工方案的编制，并经我单位技术负责人审查批准，请予以审查。
附：黔桂金阳商务办公楼GBF蜂巢芯空心楼盖施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期建设单位审查意见：建设单位__________________________建设单位代表本表一式三份，建设单位、承包单位、监理单位各留一份。
黔桂金阳商务办公楼工程GBF蜂巢芯空心楼盖施工方案编制： _____________________审核： ______________________审批： ______________________中铁建工集团有限公司黔桂金阳商务办公楼工程项目部二0 一二年2 月15 日—、工程概况黔桂金阳商务办公楼位于贵阳市金阳新区诚信北路（金阳2009-13 地块），由贵州黔桂拓达房地产开发有限责任公司出资建设，该工程总用地面积16850m2,总建筑面积92450.7m2,容积率3.48,建筑密度19.7%。
本工程地上部分由3 层商业裙房及25 层办公楼塔楼组成，地下部分是三层地下车库及设备用房。
其中地下三层有部分为附建式平站结合6 级防空地下室（平时为车库, 战时为掩蔽所）。
建筑层数25 层,建筑高度99.9米,建筑结构体系为框架剪力墙结构,使用年限五十年,抗震设防类别为丙类,抗震设防烈度为六度。
本工程地上部分耐火等级为一级,地下部分耐火等级为一级。
本工程负三层（板顶标高-10.4.000m）结构采用GBF蜂巢芯密肋板，GBF蜂巢芯尺寸为900X 900 X 400,板厚450, X向肋梁宽200mm, Y向肋梁宽150mm;负二层（板顶标高-5.5m）GBF 蜂巢芯尺寸为900X 900X 350,板厚400, X 向肋梁宽200mm, Y 向肋梁宽150mm。
蜂巢芯施工方案(一)2024

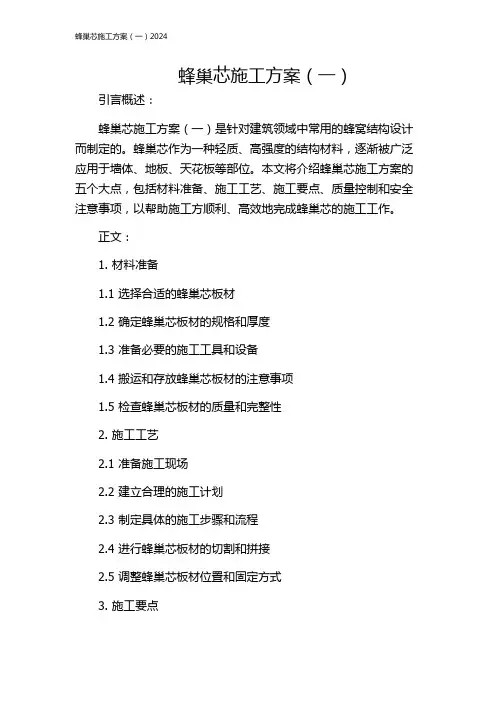

蜂巢芯施工方案（一）引言概述：蜂巢芯施工方案（一）是针对建筑领域中常用的蜂窝结构设计而制定的。
蜂巢芯作为一种轻质、高强度的结构材料，逐渐被广泛应用于墙体、地板、天花板等部位。
本文将介绍蜂巢芯施工方案的五个大点，包括材料准备、施工工艺、施工要点、质量控制和安全注意事项，以帮助施工方顺利、高效地完成蜂巢芯的施工工作。
正文：1. 材料准备1.1 选择合适的蜂巢芯板材1.2 确定蜂巢芯板材的规格和厚度1.3 准备必要的施工工具和设备1.4 搬运和存放蜂巢芯板材的注意事项1.5 检查蜂巢芯板材的质量和完整性2. 施工工艺2.1 准备施工现场2.2 建立合理的施工计划2.3 制定具体的施工步骤和流程2.4 进行蜂巢芯板材的切割和拼接2.5 调整蜂巢芯板材位置和固定方式3. 施工要点3.1 确保施工现场的安全和卫生3.2 严格按照施工规范和要求操作3.3 控制施工现场的温度和湿度3.4 防止蜂巢芯板材损坏和变形3.5 注意蜂巢芯板材的保护和维护4. 质量控制4.1 进行质量检查和验收4.2 检测蜂巢芯板材的厚度和均匀性4.3 检验蜂巢芯板材的抗压和抗拉强度4.4 检测蜂巢芯板材的吸湿性和防火性能4.5 修复和纠正施工中的质量问题5. 安全注意事项5.1 提高安全意识，遵守施工规范5.2 使用个人防护装备，确保施工人员安全5.3 安全操作施工工具和设备，避免事故发生5.4 定期检查和维护施工现场的安全设施5.5 及时处理和报告施工中的安全隐患总结：蜂巢芯施工方案（一）旨在帮助施工方顺利、高效地完成蜂巢芯的施工工作。
通过材料准备、施工工艺、施工要点、质量控制和安全注意事项五个大点的细致讲解，可以让施工方对蜂巢芯施工有更清晰的认识，并在实际操作中做到规范、精确、安全。
在未来的施工中，更好地应用蜂巢芯材料，提高建筑结构的强度、稳定性和耐用性。
蜂巢芯模施工方案
蜂巢-4-R心模施工方案重庆新常乐新型建材有限公司工程及技术概况：网梁蜂巢芯现浇混凝土空心楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、现浇板和置于肋间非拆除式蜂巢芯（单面外露模）组成的楼盖。
根据柱网、板跨、荷载等的具体要求，由结构设计确定蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数。
暗梁、密肋与楼盖等厚，可设计成预应力或非预应力梁。
网梁蜂巢芯现浇混凝土空心楼盖较普通框架梁板结构楼盖具有以下技术优势：①实现大跨度，大开间，自重轻、隔音好、可灵活分隔的双向水平结构楼盖；②节约水泥、混凝土、钢材和模板用量；③加快施工进度约30%蜂巢芯在现浇混凝土楼盖结构中应用时，不仅仅是一个空腔模构件，而且蜂巢芯底板可充作密肋间的吊顶，使密肋楼盖底部呈现出无梁板的效果，不仅很好解决了建筑的大跨度，大开间问题，且使建筑物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠度变形小、抗剪抗扭性能好、抗震性好的优良性能。
蜂巢芯密肋楼盖的房间无需吊顶，管线布设方便，模板施工简单方便，从而加快施工进度30%，降低主体结构工程综合造价3〜8%减少钢筋、水泥、模板高能耗材料5〜15%具有明显的经济效益和社会效益。
蜂巢芯作为新型混凝土密肋楼盖结构非拆除式单面外露模材料，主要用于各类建筑物、构筑物、桥梁、港口码头等结构工程。
施工工序：模板1.必须根据网梁蜂巢芯空腹楼盖的暗梁（或明梁）、密肋梁、现浇板、蜂巢芯的重量及平面具体位置作恒载取值，并充分考虑施工荷载后，进行模板的竖向、侧向承载和稳定计算，以及上层支撑架立杆对下层楼板竖向冲切验算，设计模板、木龙骨与钢管支模架。
本工程空心楼盖模板支模架采用①48X脚手架钢管搭设，支模架立杆纵横向间距为800mm横向水平杆步距不大于，模板为20 mm厚大型木胶合板，模板底部木枋规格为50 mM 100 mm木枋间距为250 mm。
蜂巢芯模施工规划方案
蜂巢芯模施工方案重庆新常乐新式建材有限企业工程及技术概略：网梁蜂巢芯现浇混凝土空心楼盖是一种由现浇混凝土框架暗梁（或明梁）、密肋梁、现浇板和置于肋间非拆掉式蜂巢芯（单面外露模）构成的楼盖。
依据柱网、板跨、荷载等的详细要求，由构造设计确立蜂巢芯的高度、蜂巢芯楼盖的总厚度、楼盖断面中孔间密肋及暗梁宽度（或明梁的宽度和高度）、梁板配筋等参数。
暗梁、密肋与楼盖等厚，可设计成预应力或非预应力梁。
网梁蜂巢芯现浇混凝土空心楼盖较一般框架梁板构造楼盖拥有以下技术优势：①实现大跨度，大开间，自重轻、隔音好、可灵巧分开的双向水平构造楼盖；②节俭水泥、混凝土、钢材和模板用量；③加速施工进度约30%。
蜂巢芯在现浇混凝土楼盖构造中应用时，不只是是一个空腔模构件，并且蜂巢芯底板可充作密肋间的吊顶，使密肋楼盖底部体现出无梁板的成效，不单很好解决了建筑的大跨度，大开间问题，且使建筑物拥有自重轻、隔热、保温、隔音、空间可灵巧间隔、双向受力传力同样、挠度变形小、抗剪抗扭性能好、抗震性好的优秀性能。
蜂巢芯密肋楼盖的房间无需吊顶，管线布设方便，模板施工简单方便，进而加速施工进度30％，降低主体构造工程综合造价3～8%，减少钢筋、水泥、模板高能耗资料 5～15%，拥有显然的经济效益和社会效益。
蜂巢芯作为新式混凝土密肋楼盖构造非拆掉式单面外露模资料，主要用于各种建筑物、修建物、桥梁、港口码优等构造工程。
施工工序：模板1.一定依据网梁蜂巢芯空肚楼盖的暗梁（或明梁）、密肋梁、现浇板、蜂巢芯的重量及平面详细地点作恒载取值，并充足考虑施工荷载后，进行模板的竖向、侧向承载和稳固计算，以及上层支撑架立杆对基层楼板竖向冲切验算，设计模板、木龙骨与钢管支模架。
本工程空心楼盖模板支模架采纳Φ48×脚手架钢管搭设，支模架立杆纵横向间距为 800mm，横向水平杆步距不大于，模板为 20 mm厚大型木胶合板，模板底部木枋规格为50 mm×100 mm，木枋间距为 250 mm。
现浇混凝土GBF蜂巢芯楼盖模板支设施工工法
现浇混凝土GBF蜂巢芯楼盖模板支设施工工法一、前言GBF蜂巢芯是以高强无机胶结料为主要原料,辅以纤维增强,复合制成的一个整体带加强肋的空心构件，GBF蜂巢芯密肋楼盖具有不凸出肋梁、增加房屋净空、简化施工的优点,很好地解决建筑物大跨度问题。
在蜂巢芯施工过程中，蜂巢芯底部模板及架体的支设需根据蜂巢芯自重、混凝土自重及施工荷载综合考虑后经计算确定，一般模板支设方法是搭设满堂架体，满铺竹（木）胶板，但通常情况下此方法易造成材料的大量投入，拆模后观感不理想。
德州嘉城•盛世B区地下车库采用了条形模板配合木方钢管的施工方案，即简化了模板施工，又降低了模板的损耗。
二、特点1、简化模板施工，减少工程量，缩短施工工期。
2、减少模板投入量，降低工程成本。
3、减轻自重，有利于抗震及减小竖向承重结构和基础的负荷。
三、适用范围适用于地下人防工程、地下车库、商场、办公楼等开间要求大、净高要求高的工程。
四、工艺原理其原理为：在暗梁及肋梁位置设置条形模板，模板宽度为每侧伸出暗梁或者肋梁边100mm，并在蜂巢芯底板中部加设木方加固，单个蜂巢芯底板下部木龙骨支撑至少3根（也可用钢管代替）。
见附图五、工艺流程及操作要点1、工艺流程1）、首先准备施工所用的各种材料，钢管、木方及条形模板由现场技术员提前报计划，材料及时到场，模板需现场木工加工制作。
2）、按照计算好的数据支设模板架体。
3）、木工将已制作完成的条形模板拼装在蜂巢芯底板，配合木方进行加固，蜂巢芯具体位置参照图纸。
4）、加固完毕后需进行模板验收，验收合格后方能进行下道工序的施工。
5）、验收合格后可进行绑扎钢筋工作，同时在模板上贴海绵胶条。
6）、钢筋绑扎完毕后，可吊装蜂巢芯，注意蜂巢芯不要集中堆放，及时按图纸位置排放。
2、操作要点1）、模板支设时必须根据楼盖的暗梁、密肋梁、现浇板、蜂巢芯的重量及平面具体位置、各种施工荷载取其荷载值，进行模板的竖向、侧向荷载和稳定计算，计算其龙骨和架体间距、位置。
GBF蜂巢芯密肋梁楼盖施工方案(模板)
XX项目GBF蜂巢芯密肋梁楼盖施工方案项目效果图编制人: 审核人: 批准人:中国建筑第二工程局有限公司201X年X月X日XX项目GBF蜂巢芯密肋梁楼盖施工方案目录一、工程概况 (1)1、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (2)三、设计概况 (2)1、GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (7)1、技术准备 (7)2、施工进度计划 (7)3、材料与设备计划 (7)4、劳动力计划 (8)5、现场准备 (8)五、施工工艺技术 (9)1、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质量保证措施 (14)1、质量验收标准 (14)2、质量管理体系 (18)3、质量管理措施 (18)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置 (23)5、安全事故应急救援电话及定点医院 (24)九、计算书及相关附件 (25)1、计算书 (25)2、相关附件 (25)PPE合金薄璧方箱进场记录表 (26)PPE合金薄璧方箱安装检验批质量验收记录表 (26)XX项目空心楼盖施工方案一、工程概况1、工程概况XX项目位于xx市xx路，总建筑面积xx㎡，共x栋x建筑，地上x层，地下x层。
2、空心楼盖部位XX顶板薄壁方箱平面布置图如下：二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PP、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，由两个等高或不等高盆模开口对扣组合或由微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。
本空工程所用薄壁方箱由XXX公司提供，薄壁方箱主规格为XXX，辅规格为XXX，薄壁方箱由a×b×H1盆模与a×b×H2盆模（a×b×d混凝土板/硅板与a1×b1×H盆模）开口对扣组合而成。
装配式蜂巢芯空心楼板施工工法(2)
装配式蜂巢芯空心楼板施工工法装配式蜂巢芯空心楼板施工工法一、前言装配式蜂巢芯空心楼板施工工法是一种新型的楼板施工方式，通过使用预制芯板和钢筋混凝土构件相结合，实现楼板的快速安装和高效施工。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点装配式蜂巢芯空心楼板施工工法具有以下几个特点：1.快速安装：采用预制芯板和钢筋混凝土梁的组合，实现了楼板的快速安装，大幅缩短了工期。
2. 节约材料：蜂巢芯板的结构设计合理，利用空心结构减少了材料的使用量，降低了工程成本。
3. 轻量化：蜂巢芯板由高强度轻质材料制成，重量轻，方便搬运和安装。
4. 抗震性能好：蜂巢芯空心楼板采用钢筋混凝土梁的组合形式，结构稳定，具有较好的抗震性能。
5.施工质量可控：采用工厂化生产和标准化施工，质量可控性高，保证了施工质量的稳定。
三、适应范围装配式蜂巢芯空心楼板施工工法适用于多种类型的建筑工程，包括住宅楼、商业建筑、工业厂房等，特别适用于多层和高层建筑。
四、工艺原理装配式蜂巢芯空心楼板施工工法通过在现场将预制芯板和钢筋混凝土梁进行组装，形成整体的楼板结构。
其基本工艺原理包括以下几点：1. 钢筋混凝土梁的制作：按照设计要求，在工厂预制钢筋混凝土梁。
2. 蜂巢芯板的制作：将蜂巢芯板按照规格和尺寸在工厂进行预制。
3. 蜂巢芯板和钢筋混凝土梁的组装：在现场将预制的蜂巢芯板和钢筋混凝土梁进行组装，形成楼板结构。
4. 灌浆和养护：对装配完成的楼板进行灌浆和养护，以保证施工质量。
五、施工工艺1. 基础准备：按照设计要求进行基础施工，确保基础的平整和牢固。
2. 钢筋混凝土梁的制作：按照设计要求，在工厂进行钢筋混凝土梁的预制。
3. 蜂巢芯板的制作：在工厂预制蜂巢芯板，按照设计尺寸和要求进行生产。
4. 工地准备：将预制的蜂巢芯板和钢筋混凝土梁运输至工地，整理好施工现场。
5. 组装芯板和梁：将预制的蜂巢芯板和钢筋混凝土梁进行组装，形成楼板结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9
蜂巢芯楼板施工
1、工程概况
本工程为泗水佳园房地产开发有限公司开发建设的泗水财富大
厦。用地范围东西长88.70m，南北长102.55m，建设用地位于济宁市
泗水县，基地以东位人民路、以南为泉源大道，西邻原有商场，以北
为住宅区，两层地下室，地下室平面范围覆盖所有地上建筑。地上建
筑通过防震缝分为西塔楼（20层）、建筑高度73.80m，东塔楼（26层）
和多层裙房（4层）、建筑高度97.80m，地下二层（层高4.80m）为车
库，地下一层至四层（地下一层层高4.45m，一至四层层高5.10m）
为商业，五层为健身房（层高3.70m），六至二十六层（层高3.30m/3.50m)
为酒店式公寓。其中地下室建筑面积18332.50m²;裙楼（一至五层）
33957.59m²；西塔楼17016.80m²；东塔楼29068.60m²，总建筑面积
为98452.65m²。
2前言
本工程地下室二层裙房位置顶板为（蜂巢芯）密肋楼盖板结构，
（蜂巢芯）密肋楼盖板一般用于大跨度现浇预应力结构楼板中，其结
构形式为沿受力方向放置蜂巢芯，蜂巢芯之间设置肋梁，框架柱之间
设置框架梁，蜂巢芯上部设置80mm板，以满足楼板受力及抗裂要求。
蜂巢芯以其具有容重轻、保温隔热性能好、施工方便，且能降低工程
造价等优点，在车库顶板施工中得到了广泛应用。
10
本工程中，蜂巢芯尺寸为900*900*300、900*600*300、
900*300*300、600*600*300，本工程车库顶板为大跨度空心板，跨度
为8.6m/8.1m/7.8m/6.4m/6.3m，蜂巢芯高度为300mm，肋梁宽度为
150mm/180mm，上部板为80mm。
砼的成型质量及蜂巢芯的位置是否准确讲直接影响楼板质量和
结构安全，蜂巢芯体积大，质量轻，在砼浇注过程中承受的浮力很大，
其上浮很难控制。针对以上问题，我公司组织技术攻关，经过实践研
发了蜂巢芯施工工法，在本工程中取得了良好效果。
3工法特点
本工程充分利用了空心楼板的结构特点，以蜂巢芯本身的重力，
采用合理的塌落度的砼，严格控制振捣位置和振捣速度等措施，有效
提高了施工功效，保证了砼的成型质量。
4适用范围
本工法适用于厚度300mm以上的大跨度现浇预应力空心楼板施工。
5工艺原理
利用蜂巢芯自身的重力，在蜂巢芯下底周边黏贴泡沫胶条，防止
砼振捣时水泥浆流入蜂巢芯跟模板之间，以此来防止蜂巢芯上浮。
砼振捣时，用两个振动棒在同一个蜂巢芯两侧同时振捣使其两侧
受力均匀，不发生倾斜，以此来控制蜂巢芯上浮
6施工工艺流程及操作要点
6.1施工工艺流程
平铺模板→模板清理→弹肋梁边线及蜂巢芯边线→蜂巢芯边线
贴泡沫胶条→绑扎单向肋梁钢筋→模板清理→放置蜂巢芯（隔一步
11
一）→绑扎另一个方向肋梁→吊装全部蜂巢芯→垃圾清理→绑扎顶板
钢筋→浇筑砼
6.2操作要点
6.2.1铺好模板后，要把模板清理干净，再用水把模板重洗一遍，然后用油
漆弹上定位线。如图6.2.1
图6.2.1
6.2.2绑扎单向肋梁钢筋。先绑一个方向的肋梁钢筋，再放置蜂
巢芯。蜂巢芯要隔一步一，这样方便绑扎另一个方向的肋梁钢筋。如
图6.2.2
12
图6.2.2
6.2.3绑扎另一个方向的肋梁钢筋，肋梁钢筋全部绑扎完毕后再
把余下的蜂巢芯根据定位线全部安放到位。如图6.2.3
图6.2.3
13
6.2.4蜂巢芯安装完毕后，再校核蜂巢芯的位置，使其两个方向
都在同一条直线上，并确定蜂巢芯底部的冷拔丝向上呈45度角。
6.2.5蜂巢芯安装完毕并校核位置正确后再绑扎板筋。如图6.2.5
图6.2.5
6.2.6浇筑砼时，要用两台插入式振捣器沿同一行蜂巢芯的两侧
同时振捣，使其受力均匀，防止蜂巢芯发生倾斜，使砼流入蜂巢芯跟
模板之间如图6.2.6
14
图6.2.6
6.2.7砼找完平后，用塑料薄膜盖在砼表面，防止其失水。如图
6.2.7
15
。
图6.2.7
7材料与设备
7.1材料要求
7.1.1蜂巢芯：蜂巢芯的规格和数量按照图纸要求提供，由专业
的厂家加工。。
7.1.2砼：采用商品砼，要求塌落度不大于180。
7.1.3钢筋：肋梁、板钢筋严格按照图纸要求绑扎。
7.2设备机具
7.2.1蜂巢芯吊装设备：塔吊。
7.2.2砼施工工具：汽车泵或拖式砼输送泵、流动分箱、插入式
振动棒、刮杆、木抹子、塑料薄膜。
16
8质量控制
蜂巢芯楼板施工质量应遵守《混凝土结构工程施工质量验收规
范》GB50204-2002及《现浇混凝土空心楼盖结构技术规程》
CECS175:2004的相关要求，
对进场的蜂巢芯要求无破损，无裂缝。吊装时要求轻搬轻放，防
止损坏，对于已破坏的或有裂纹的蜂巢芯不能使用。蜂巢芯到达现场
后，直接从车上吊装到安装位置，不进行二次倒运，防止破坏。绑扎
上层板筋的时候，要求工人踩在肋梁钢筋上，禁止直接踩在蜂巢芯上，
防止蜂巢芯破裂，降低空心率。
9安全措施
9.1吊装蜂巢芯夹具应经试验检查，应安全、灵活、可靠，方可
使用。
9.2确保模板支撑体系具有足够的强度及刚度和稳定性，砼浇注
时有专人监察模板，一旦发生变形或移位，立即进行加固。
9.3 不得酒后作业，蜂巢芯吊装时，不得站在安装位置指挥和操
作。。
9.4塔吊操作人员必须持证上岗，吊装时做到缓、稳。
9.5浇注砼时，泵管接头要严密，安全阀完好，管道支撑架加设
牢固。
10环保措施
10.1严格按照ISO14001环境管理体系的要求成立环保小组，建
立环保的相关规章制度。严格遵守国家和地方政府下发的有关环境保
17
护的法律、法规。
10.2施工现场按省、市标准化工地要求进行建设，施工围挡、标
牌统一美观，施工现场整洁文明。
10.3对于破损或多余的蜂巢芯及时进行妥善处理，避免污染环
境。
10.4砼输送泵设置防护棚，降低噪声污染。
10.5现场采取有效措施控制噪声、扬尘、废物排放。
