工程CAD实训指导书
（ 13 ）图形对象绘制要体现精确绘图的原则，图中对象一律按实际尺寸绘制，同类对象的
图形要求建立图块或具有属性的图块进行绘制。
（ 14 ）汉字设置为长仿宋体。
（ 15 ）图面布置合理，整洁美观。
（ 16 ）按规定的名称保存文件，
（ 17 ）在绘图过程中及完成后，能回答与本实训有关的问题。
三、综合练习内容和时间安排
综合练习完成后需提交如下成果： 1、基础练习绘制图例四幅 2、工程图绘制图例二幅 3、实习报告（字数 1500 字）
综合练习成绩评价应严格按照学院要求执行。成绩主要由学生考勤（20%）、学生成果 （70%）、学生实训报告（10%）三部分综合评定。
2010 年 12 月 8 日
附件：基础绘制图例和工程图绘制图例
基础绘制图例（一）
水利建筑工程图例（二）
水闸剖面图
溢流坝剖面图
某建筑构件(局部)的配筋图 某建筑平面图
某住宅卧室装修(局部)立面图
培养学生对计算机技术在专业应用方面的能力，一方面注重培养学生的计算机辅助绘图 能力；另一方面鼓励并着重培养学生的计算机辅助设计能力；促使学生养成利用计算机这种 现代工具解决专业问题、分析专业问题、独立解决问题的能力和习惯；加强学生的专业创新 意识和创新能力；注重培养学生的工程意识、产品意识、质量意识，提高其工程素质。 （一）基础知识要求： （ 1 ） 国际主流 CAD 软件简介； （ 2 ） CAD 的组成部分及其作用； （ 3 ） AutoCAD 的快速入门； （ 4 ） AutoCAD 的图形绘制 （ 5 ） AutoCAD 的图形编辑 （ 6 ） AutoCAD 的工程标注； （ 7 ） AutoCAD 特征实体造型原理与方法。
课程综合练习目的是使学生熟悉计算机辅助绘图 CAD 的一般过程，掌握计算机辅助绘图 软件主要绘图指令和图形编辑过程，了解现代制图，特别是计算机辅助制图在工程设计中的 使用；为专业课的学习打下良好的基础。 1、要求学生通过学习达到了解和掌握计算机绘图（ AutoCAD ）的基本原理、特点以及使用 方法和步骤。能够用计算机绘制、编辑和修改中等难度的二维图形，了解三维图形绘制方法。 2、熟练掌握 AutoCAD 基本的绘图命令及常用选项的使用方法，并能够绘制出中等难度的二 维（平面）工程图样。 3、熟练掌握 AutoCAD 基本的编辑命令，并能够正确、合理地对图形进行编辑和修改。 4、能够正确合理对图形进行尺寸标注和文本注写。 5、能够熟练掌握和运用 AutoCAD 的辅助绘图工具。 6、掌握图形布局设置与图形打印输出。 二、综合练习能力培养要求
（二）实践技能要求：
（ 1 ）能够熟练选择并安装 AutoCAD 软件；
（ 2 ）能够熟练操作图形显示控制和图形位置控制；
（ 3 ）能够熟练设制图层并能设置并更改图层特性；
（ 4 ）熟练绘制基本图形并更改图形特性；
（ 5 ）能够熟练绘制较为复杂图形并更改图形特性；
（ 6 ）能够绘制复杂图形并对图形进行各种特性设置；
（ 7 ）熟练进行图形编辑和修改；
（ 8 ）能够建立各种文字样式并进行较合理的图案填充；
（ 9 ）绘制图形后能进行完整的尺寸标注；
（ 10 ）掌握计算机绘图中的块操作并应用于工程图中；
（ 11）系统地理解样图内容，认真负责，严谨细致，按步骤进行。
（ 12 ）掌握好基准轴线位置、视图投影关系、规定图例及线型的设置。
综合练习地点：三楼微机室
每天实训时间：
上午： 9：00-11：30
下午： 2：30—5：00
序号
实训内容
时间安排（天） 备注
1
综合练习要点讲解
0.5
2
基础作图加化练习
1.5
3
建筑工程图绘制
2.5
4
实训总结和检查
0.5
合计
5天
四、 课程综合练习作图要求： （ 1 ）系统地理解样图内容，认真负责，严谨细致，按步骤进行。绘图前的环境设置。包括 图纸选择或设计模板选择、图层设置、字体样式设置、标注样式、设置、常用绘图符号定义 （ 2 ）图形单位设置为毫米；精度参照样图设置；图形界限的设置要充分考虑绘制对象的实 际尺寸、出图的图幅及出图比例。 （ 3 ）掌握好基准轴线位置、视图投影关系、规定图例及线型的设置。 （ 4 ）图层设置可按需一次新建多个，也可在绘制过程中按需多次建立。图层名称必须与该 层内容有关联。正确设置图层特性。 （ 5 ）严格按照规范和图例进行绘制。 建筑平面图：要求比例正确、线型区分明确、图形准确完整、标高标号准确等 建筑立面，美观大方、合理； 建筑剖面表达正确； 建筑大样图：要求清楚表达各构造部位的用料、做法、形式、大小尺寸、细部构造等 （ 6 ）尺寸标注要求建立新的样式进行标注。尺寸标注要完整、准确、规范。 （ 7 ）按规定的名称保存文件，发往教师指定的电子邮箱。 五、综合练习成果和成绩评定
四川水利职业技术学院
工程 CAD 综合练习指导书
系 (部)： 专 业： 班 级： 指导教师： 日 期：
水利工程系 工程造价
吴俭 2010 年 12 月
《工程 CAD》综合练习指导书
为进一步落实高职教育加强内涵建设的相关会议精神，以市场为导向，加强学生技能培 养，根据专业教学计划，结合目前学院条件，从 16 周-18 周对工程造价班按每 2 班一组进行 CAD 技能综合练习，本次综合练习主要训练学生利用计算机进行工程设计，通过练习进一步 提高学生对专业图纸的分析能力和计算机环境下工程制图技能。 一、课程综合练习目的
13、14级CAD实训指导书
武汉交通职业学院
AutoCAD实训
指
导
书
姓名：
班级：
学号：
公路工程教研室编
前言
“AutoCAD实训”是根据13级道路桥梁工程技术、14级工程监理、14级工程测量技术和14级市政工程技术专业教学计划要求而安排的，是工程识图与建筑CAD课程的一个重要的实践教学环节。
通过实训不仅使学生掌握工程图的绘制的方法，使学生进一步巩固和掌握所学的知识，并且能提高其综合运用能力和解决实际问题的能力，提高识图技能，增强贯彻国家标准的意识，加强实践能力，为后续课程的学习和适应以后的工作打下良好的基础。
通过实训也是对学生学习《工程识图与建筑CAD》课程的一次全面考核。
一、目的
1.进一步熟悉工程制图国家标准的有关规定
2.掌握根据轴测图画工程三视图的方法，提高CAD绘图的技能
3.锻炼和提高工程图的识图能力
4.掌握工程图三面投影图的尺寸标注
二、主要任务
1、根据工程制图国家标准的有关规定选择合适的线型、字体及比例
2、根据给定的轴测图绘制三面投影图，并标注尺寸
三、绘图步骤
1.选用A3图纸，纸张横放，合理选择比例。
2.运用形体分析法搞清所来组合体的组成部分及各组成部分间的相对位置和组成关系。
3.选取合适的正面投影方向。
4.根据绘制对象及国标要求分图层绘图。
5．标注尺寸。
四、注意事项
1.必须运用形体分析法，按三类尺寸的要求标注尺寸。
2.绘制三面投影图时，按三视图的对应关系，将每个组成部分的三视图完成后再画下一个的。
五、实训成果
要求：
实训结束时要交打印版工程图纸。
六、轴测图
5。
【最新推荐】cad指导书-word范文 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad指导书篇一：CAD上机指导书201X-201X（1）学期上机指导实验一熟悉CAD绘图界面实验目的：熟悉CAD绘图界面并掌握基本操作；实验环境：AutoCAD201X实验内容：1、练习启动AutoCAD201X的两种方法；2、练习打开、移动工具栏，改变工具栏形状以及关闭工具栏；3、练习新建、打开、保存和关闭图形文件；4、以直线命令为例，练习由下拉菜单、工具条、键盘输入等几种常用的调用命令方法并注意命令提示行信息。
5、学会利用帮助信息进行学习。
实验要求：1、在校园邮箱http://172.16.100.253上申请好邮箱2、将作业存放在自己的邮箱中，待以后提交实验二绘图环境的设置实验目的：熟悉AUTOCAD绘图环境和基本操作，特别对“工具”中的“选项”设置和命令的交互要掌握。
实验环境： AutoCAD201X实验内容：实验要求：１．熟悉图形文件的新建、打开等基本操作以及基本绘图环境设置。
２．启动AutoCAD201X，设置绘图环境(向导、格式菜单)。
要求：A3幅面（420X297），单位十进制、公制、精度为0，正方向为逆时针，基准方向为东。
打开栅格（F7）、捕捉（F9），极坐标模式（F6）。
保存文件：A2.DWT，出现样板文件说明窗口后填入：A3幅面、公制、我国绘图标准。
确定后关闭文件。
1、在校园邮箱http://172.16.100.253上申请好邮箱2、将作业存放在自己的邮箱中，待以后提交实验三图层与坐标实验目的：学会创建图层；练习坐标输入定位点，绘制简单线条。
实验环境：AutoCAD201X实验内容：1、练习创建图层、设置图层特性、控制图层状态2、完成下列图形绘制。
3、练习圆及圆弧绘制实验要求：1、在校园邮箱http://172.16.100.253上申请好邮箱2、将作业存放在自己的邮箱中，待以后提交实验四(来自:WWw. : cad指导书 )绘制简单几何图形一实验目的：掌握利用精确CAD辅助绘图工具绘图；练习绘制点和线。
《建筑CAD制图》实训任务书
《建筑CAD制图》实训任务书1. 实训目的通过本次《建筑CAD制图》实训，使学员掌握AutoCAD软件的基本操作，学会绘制建筑施工图、结构施工图及设备施工图，提高学员的专业技能，为后续课程学习和工程实践打下坚实的基础。
2. 实训内容实训内容主要包括以下几个部分：1.AutoCAD软件基本操作训练2.建筑施工图绘制3.结构施工图绘制4.设备施工图绘制5.综合实践项目3. 实训要求3.1 基本操作训练1.学会使用AutoCAD软件的绘图、修改、标注等功能。
2.熟悉软件的界面及各种工具栏、命令按钮的使用。
3.掌握基本的绘图、修改命令，如：Line、Rectangle、Circle、Arc、Copy、Move、Scale、Rotate等。
4.学会使用图层、线型、颜色等对图形进行管理。
5.掌握尺寸标注、文字输入、块的使用等技巧。
3.2 建筑施工图绘制1.学会绘制建筑平面图、立面图、剖面图、细部图等。
2.熟悉建筑施工图的绘制规范及要求。
3.掌握建筑施工图中各种建筑元素（如墙体、门窗、楼梯等）的绘制方法。
4.学会使用图块、图层等技术提高绘图效率。
3.3 结构施工图绘制1.学会绘制结构平面图、立面图、剖面图等。
2.熟悉结构施工图的绘制规范及要求。
3.掌握结构施工图中各种结构元素（如梁、板、柱、基础等）的绘制方法。
4.学会使用图块、图层等技术提高绘图效率。
3.4 设备施工图绘制1.学会绘制给排水、电气、暖通等设备施工图。
2.熟悉设备施工图的绘制规范及要求。
3.掌握设备施工图中各种管道、线路、设备等的绘制方法。
4.学会使用图块、图层等技术提高绘图效率。
3.5 综合实践项目1.结合所学知识，完成一个小型建筑项目的施工图绘制。
2.要求包含建筑平面图、立面图、剖面图、细部图等。
3.完成后进行成果展示及讲解，培养学员的沟通、表达能力。
4. 实训时间与地点4.1 实训时间共计**天。
4.2 实训地点5. 实训评价5.1 评价标准1.基本操作熟练程度（30%）2.施工图绘制质量（40%）3.综合实践项目完成情况（30%）5.2 评价方式1.过程中对学生进行实时指导，及时纠正错误。
CAD实验指导书-图文
CAD实验指导书-图文《CAD技术》实验指导书胡林编武汉科技大学资源与环境工程学院二Ｏ一四年九月目录实训一基本操作 (2)实训二基本绘图和编辑命令（一） (3)实训三基本绘图和编辑命令（二） (4)实训四高级绘图和编辑命令（一） (5)实训五高级绘图和编辑命令（二） (6)实训六多重线和图形块 (7)实训七尺寸标注、文本注写与编辑、图案填充 (8)实训八绘制总平面图 (9)实训九绘制平面图 (10)实训十绘制立面图 (11)实训十一绘制剖面图 (12)实训十二图纸空间和打印输出 (13)实训十三专业综合绘图（一） (14)实训十四专业综合绘图（二） (15)实训十五专业综合绘图（三） (16)实训十六专业综合绘图（四） (17)技能抽测及综合测试 (18)实训一基本操作一、实训目的通过实训进一步理解和掌握AutoCAD2022的基本操作——启动、命令和数据输入，命令的终止、重复、取消、撤消，以及文件的存盘、打开、新建和退出系统等。
二、实训内容和要求【内容】1.绘制下列平面图形；(三角形边长10单位，水平直线长50单位)（三角形边长80单位，圆内切三角形）（大正方形边长50单位）（大圆半径30单位）2.练习从命令行、菜单中启动命令的方法；3.练习坐标的输入方法，初步熟悉捕捉的用法；4.练习有关文件的打开、保存等操作。
【要求】操作时，随时注意命令行的提示和屏幕图形区的变化，观察每一步操作的结果，了解命令的操作方法和数据输入方法。
2实训二基本绘图和编辑命令（一）一、实训目的通过实训进一步理解和掌握AutoCAD软件基本绘图命令Line,Circle,Arc,Elipe等命令的操作方法。
二、实训内容和要求【内容】1.绘制下列平面图形；(大圆半径20，中圆15)2.练习Line,Circle,Arc,Elipe等命令的操作方法；3.练习直角坐标和极坐标系下的绝对坐标和相对坐标输入方法；4.进一步练习捕捉的方法；5.练习辅助绘图工具的使用。
建筑CAD实验实训指导书
建筑CAD试验实训指导书一、课程性质与基本规定“建筑制图与CAD”是土建类专业旳专业基础课程，同步也是一门动手实践操作规定很高、技能性很强课程。
是学习建筑专业课程及从事建筑工程技术工作必须具有旳基本素质。
学生学完本课程后，应到达如下基本规定：（1）掌握多种投影旳基本理论和作图措施。
（2）能用作图措施空间量度问题、定位问题；能对旳绘制一般空间形体旳正投影图和轴测投影图。
（3）能对旳使用绘图仪器与绘图工具，掌握徒手作图旳技巧，又快又好地作出符合制图国标旳图纸，并能对旳地阅读一般建筑图纸。
（4）具有一定旳计算机绘图旳基本操作技能，可以绘制基本旳房屋建筑图样。
（5）通过培训，在制图理论和绘图能力方面，到达中级制图员应有旳水平。
二、课程课时分派表从上表旳课时分派上足以阐明，该课程对手工绘图和计算机绘图课时分派比较多，占到了54%，足以阐明该课程旳技能规定高、动手实践性强旳特点。
在本课程，使用计算机教学是非常重要旳一种构成部分，为了使实训教学更好旳实行，将重要旳上机实训内容列出，课时分派见下表。
三、本课程考核措施本课程按40%计入期末成绩，前五个实训占30分，每项5分，制图员上机模拟训练10分，任课教师可根据教学实际状况进行合适调整。
下表为各个实训内容旳考核分数值。
实训教学考核原则一览表实训一 CAD界面学习，基本绘图操作一、实训目旳（1）熟悉多种版本旳AutoCAD绘图软件旳界面，掌握常规旳操作措施。
（2）学会图层旳设置，可以调用多种工具栏。
（3）掌握图形界线设置，完毕图框旳绘制，。
（4）掌握直角坐标与极坐标旳输入措施，并可以用绘图工具按钮绘制简朴图形。
二、实训规定（1）按照CAD绘图软件旳界面，练习下拉菜单旳调用，从中寻找规律。
（2）按照我们绘图旳规定，进行图层设置，所设置旳线条包括粗实线、细实线、虚线、单点长画线等，在图层设置时，必须设置每一种图层旳名称、颜色、线型和线宽。
将缩放工具栏调出以备用。
（3）掌握默认旳图形界线设置一般为A3图幅尺寸，学会有从格式中设置图形界线旳设置，使用矩形命令按钮绘制A3图纸旳边界，并使用偏移命令绘制图框线，并把图框线转换成粗实线。

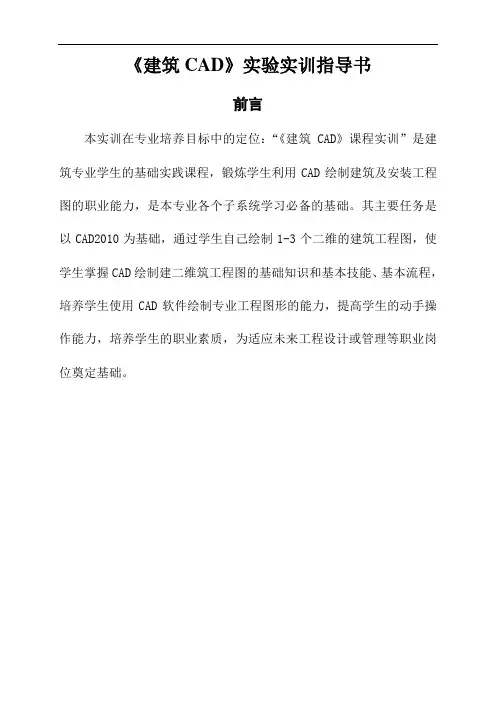

《建筑CAD》实验实训指导书
《建筑CAD》实验实训指导书前言本实训在专业培养目标中的定位：“《建筑CAD》课程实训”是建筑专业学生的基础实践课程，锻炼学生利用CAD绘制建筑及安装工程图的职业能力，是本专业各个子系统学习必备的基础。
其主要任务是以CAD2010为基础，通过学生自己绘制1-3个二维的建筑工程图，使学生掌握CAD绘制建二维筑工程图的基础知识和基本技能、基本流程，培养学生使用CAD软件绘制专业工程图形的能力，提高学生的动手操作能力，培养学生的职业素质，为适应未来工程设计或管理等职业岗位奠定基础。
目录实训一辅助绘图工具及基本绘图、编辑命令的使用 (2)实训二建筑平面图绘制 (5)附录一：常用命令的简化输入方式及各种输入法的特点 (9)学时分配及实训地点实训一辅助绘图工具及基本绘图、编辑命令的使用一、实训项目名称、类别、目的及要求实训名称：辅助绘图工具及基本绘图、编辑命令的使用实训类别：验证性必修实训目的及要求：使用LINE、CIRCLE、ARC、RECTANG、POLIGON、ELLIPSE等命令绘制简单图形。
熟悉掌握AutoCAD绘图系统的基本绘图环境的设定，使用LINE、POINT、CIRCLE、ARC等命令绘制基本图形。
二、实训原理基本绘图命令。
辅助绘图工具及基本绘图、编辑命令。
三、仪器和设备计算机。
四、实训内容、方法、步骤实训内容：1.绘制窗框；2.绘制阳台及窗台；3.绘制植物、盆景、树等简单图形。
方法及步骤：1.如图1-1，绘制窗框要求：打开图形文件LX1-1，利用直线命令，按图中标注的尺寸，采用不同的坐标输入法绘制图形，并保存为LX2-1。
图1-1 窗框及尺寸2.如图1-2，绘制窗框要求：打开图形文件LX1-1，利用直线命令，按图中标注的尺寸，采用不同的坐标输入法绘制图形，并保存为LX1-2。
图1-2 窗框及尺寸3. 如图1-3，绘制阳台及窗台要求：打开图形文件LX1-2，按图中标注的尺寸，使用多段线命令绘制图形，并保存为LX1-3。
《工程制图与AutoCAD》实训(实践)指导书
《工程制图与AutoCAD》实训（实践）指导书实训一 AUTOCAD基础知识一、目的要求1、了解CAD软件系统的基本界面。
2、使学生掌握建筑CAD软件的基本工具操作方法。
3、学会用CAD系统中的绘图辅助工具绘制相关图形文件二、知识要点1、了解CAD软件系统的基本界面。
2、了解绘图辅助工具。
3、了解坐标的输入法。
4、了解坐标系。
三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
四、实训步骤与要点（一）、实训步骤1、打开CAD软件。
1、新建一个绘图文件。
2、对该软件的工作界面和各种绘图工具进行操作，并利用快捷键。
3、建立一个坐标点为（0，0）的用户坐标系。
4、绘制一长为100mm的直线。
5、设定绘图界限为A3图纸幅面大小。
6、设定栅格大小X=20，Y=20并打开与栅格等距网点捕捉。
7、利用网点捕捉绘制直角边长为100mm的等腰直角三角形。
（二）、要点重点掌握利用多种坐标输入法绘制长为100mm的直线。
五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。
2、在使用前首先设定单位、精确度、角度方向等。
3、在建立图像文件后，每做一段时间要进行文件保存。
以免发生以外时文件不会丢失。
六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。
2、按照实际操作的顺序把实训的过程填写好。
3、实训成绩是根据绘制的图形的完成程度与熟练与否评定实训二、常用二维绘图命令一、目的要求1、掌握常见的绘图命令的执行及参数设置。
2、掌握常见的绘图命令的作用及具体的应用范围。
3、掌握常见的绘图命令的快捷键操作。
二、知识要点1、运用直线类命令绘制灯具各部位的轮廓线等。
2、运用曲线类命令绘制飘窗、门、建筑曲线轮廓线、各类家具等。
3、运用填充类命令绘制各类建材图例、阳台局部等。
三、设备材料（软件）（一）实训仪器设备1、每位学生配备一台电脑2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
【精品文档】cad上机实验指导书-精选word文档 (14页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cad上机实验指导书篇一：《工程CAD》上机实验指导书(基础练习)》上机补充资料（基础部分）编制人：吴俭四川水利职业技术学院201X年9月《工程CAD实验一：AutoCAD的基本操作一、实验目的：1．掌握AutoCAD201X的界面设置方法； 2．掌握AutoCAD201X的基本绘图方法。
二、实验内容：1．熟悉AutoCAD 201X的界面2．熟悉通过“文件”菜单，进行图形文件的新建、打开等基本操作。
3．熟悉基本绘图环境设置，如：绘图环境中工具栏打开或关闭，对象捕捉的设置。
4．设置单位和精度：通过“格式/单位”命令5．设置图形界限：通过执行“格式/图形界限”命令，以不同图纸和比例，在命令窗口中按提示输入左下角坐标和右上角坐标。
6．改变栅格间距：通过执行“工具/草图设置”命令7．在绘图区中绘制一个边长为200的正五角星，其内角为36度。
8．按照相关规范绘制如下图形：其中：边界为0,0到4200,2970，正六边形边长为1000，其余数据自定，但要尽可能与上图相符。
实验二：AutoCAD的简单图形绘制练习一、实验目的：1．掌握AutoCAD下不同坐标表示；2．掌握AutoCAD中基本绘图命令的使用； 3．掌握AutoCAD捕捉和跟踪等方法的设置； 4．掌握一些简单的绘图技巧。
二、实验内容：按照相关绘图规范完成以下图例的绘制： 1．要求务必遵守相关制图规范；2．根据需要，设置绘图图层； 3．绘图要求图形清晰准确。
图1：图2：图3：图4：图5：图6：图9：图10：图11：图12：图15：图16：图17：图18：篇二：CAD上机实验指导书实例一绘制二维图形——起重钩本例制作的图形和尺寸如1-1所示。
本例用到了一些二维作图的基本方法，如圆的画法，修剪，倒角等，是二维视图的经典范例。
《工程制图及AUTOCAD》实验指导书
工程制图及AUTOCAD实验指导书任课教师：缪玉桂机械与电气工程学院实验一AutoCAD的基本操作及简单图形绘制实验一、实验目的1、熟悉软件的界面组成部分及其功能，熟悉对图形文件进行管理的基本方法。
2、掌握绘图环境的设置、坐标系的使用。
3、了解如何创建样板文件，了解辅助绘图工具的使用方法。
二、实验内容1、习题集75页图2；2、习题集75页图3；3、习题集76页图9。
三、实验步骤1、（1）画中心线执行LINE命令，AUTOCAD提示：指定第一点：0,0指定下一点为：@24,0重复执行LINE命令，AUTOCAD提示：指定第一点：12,12指定下一点为：@0,-24重复执行LINE命令，AUTOCAD提示：指定第一点：50,0指定下一点为：@33,0（2）画粗实线以12,0为圆心，画直径为12和18的圆。
执行LINE命令，AUTOCAD提示：指定第一点：53,9依次指定下一点为：@27,0@0，-18@-27,0最后输入C封闭图形即可。
（注意三视图的相对位置和投影关系）（3）画虚线执行LINE命令，AUTOCAD提示：指定第一点53,6指定下一点为：@27,0重复执行LINE命令，AUTOCAD提示：指定第一点：53,-6指定下一点为：@27,02、（1）画中心线执行LINE命令，AUTOCAD提示：指定第一点：0,0指定下一点为：@34,0重复执行LINE命令，AUTOCAD提示：指定第一点：17,17指定下一点为：@0,-45重复执行LINE命令，AUTOCAD提示：指定第一点：50,0指定下一点为：@28,0（2）画粗实线以17,0为圆心，画直径为14的圆。
以三点方式画圆弧，三点坐标分别为：3,0、17,14和31,0。
执行LINE命令，AUTOCAD提示：指定第一点：3,0依次指定下一点为：@0，-25@7,0@0,4@14,0@0，-7@7,0@0,25即可。
重复执行LINE命令，AUTOCAD提示：指定第一点：53,14依次指定下一点为：@22,0@0，-39@-22,0最后输入C封闭图形即可。
AutoCAD实验指导书(范例)
AUTOCAD实验指导书张三编系别班级姓名学号洛阳理工学院工程管理系****年前言本课程的实践性教学环节主要是要求学生掌握AutoCAD的基本操作、绘图命令、修改命令、文字和表格命令、尺寸标注命令、图层和图块设置、三维图形基本操作、文件图形的输出八大类基本操作。
在熟练应用AutoCAD上述操作的基础上，结合土木工程专业的特点，掌握建筑工程平面图绘制、立面图绘制、三维建筑模型创建、天正建筑TArch的操作四大项工程实训。
上机以AutoCAD2002~2008为软件操作平台。
本实验指导书与《建筑CAD》第二版（孙海粟编著，化学工业出版社，2010）配套使用。
学生除完成所要求题目之外，还应对所实验之结果进行分析与总结。
本实验指导书内容包括：实验目的与要求、方法与步骤、实验过程及内容等。
学生做完相关实验后应及时填写实验报告，填写内容为各实验项目最后一项综合练习题的解题步骤，并注明各步骤的命令参数。
另外，由于实验时间有限，学生对课程的掌握不同，除安排上机实验之外应另外自行安排时间学习、解决相关知识及问题。
目录实验一AutoCAD的基本操作 (1)实验二绘图命令 (5)实验三修改命令 (10)实验四文字和表格 (14)实验五尺寸标注 (17)实验六图层和图块 (19)实验七三维图形 (22)实验八图形输出 (24)实验十一实验考核 (25)实验一AutoCAD的基本操作一、实验目的1．了解AutoCAD软件的操作界面2．学习AutoCAD的基本操作二、实验内容（一）AutoCAD软件的操作界面I、实验要求：1. 启动AutoCAD2006，熟悉软件界面。
2. 工具栏的设置操作3．状态栏的设置操作II、实验方法：1．启动AutoCAD20061）采用桌面快捷方式启动。
2）采用“开始”菜单方式启动。
2. 鼠标指针形状观察1）在“绘图窗口外”区域（工具栏和下拉菜单区）移动鼠标指针，观察鼠标指针的形状。
2）在“绘图窗口内”区域移动鼠标指针，观察绘图窗口内“待命”状态下鼠标指针形状。
