电缆实验报告-高压直流耐压试验
工程名称：考普莱配电站10kV电气工程编号：20151206
安装部位
A5柜出线至1#变压器进线（第一根）
电缆型号
YJV22-8.7/10kV
电缆截面
3×150mm2
环境温度
20℃
试验日期
2015年12月
相 别
A—B、C、地
B—C、A、地
C—A、B、地
绝缘电阻（MΩ）
＞2500
＞2500
＞2500
直流
耐压
试验
直流电压（kV）
34.8
34.8
34Hale Waihona Puke 8持续时间（分）15
15
15
合格或击溃
合格
合格
合格
漏泄电流（μA）
电压 相别
A—B、C、地
（μA）
B—C、A、地
（μA）
C—A、B、地
（μA）
10kV
2
3
4
20kV
3
5
7
30kV
4
6
9
34.8kV
6
7
12
备注
耐压前＞2500MΩ
耐压后＞2500MΩ
环境温度
20℃
试验日期
2015年12月
相 别
A—B、C、地
B—C、A、地
C—A、B、地
绝缘电阻（MΩ）
＞2500
＞2500
＞2500
直流
耐压
试验
直流电压（kV）
34.8
34.8
34.8
持续时间（分）
15
15
15
合格或击溃
合格
合格
合格
漏泄电流（μA）
电压 相别
A—B、C、地
（μA）
B—C、A、地
（μA）
C—A、B、地
（μA）
10kV
3
7
10
20kV
8
11
15
30kV
10
15
19
34.8kV
12
19
22
备注
耐压前＞2500MΩ
耐压后＞2500MΩ
结论
合格
试验负责人：杨士文日期：2015年12月
试验审核人：史克东日期：2015年12月
试验人员：徐少君日期：2015年12月
结论
合格
试验负责人：杨士文日期：2015年12月
试验审核人：史克东日期：2015年12月
试验人员：徐少君日期：2015年12月
电力电缆线路试验记录
工程名称：考普莱配电站10kV电气工程编号：20151206
安装部位
A6柜出线至2#变压器进线（第二根）
电缆型号
YJV22-8.7/10kV
电缆截面
3×150mm2
10kv高压电缆直流耐压试验标准
标题：深度探讨10kV高压电缆直流耐压试验标准1.引言10kV高压电缆直流耐压试验标准是电力行业中非常重要的一部分，它对于确保电力系统的正常运行和安全供电具有至关重要的作用。
本文将从多个角度深入探讨10kV高压电缆直流耐压试验标准，帮助读者全面了解相关知识。
2.概述10kV高压电缆直流耐压试验标准10kV高压电缆直流耐压试验标准是指在一定的条件下对10kV高压电缆进行直流电压的加速老化试验，以评估其绝缘性能和耐压能力。
这一标准的制定旨在保证电缆的安全可靠运行，减少事故和故障的发生，提高电力系统的可靠性和稳定性。
3.10kV高压电缆直流耐压试验标准的技术要求3.1 电压水平要求在进行10kV高压电缆直流耐压试验时，首先要确定合适的电压水平。
根据标准规定，通常选取额定电压的1.732倍作为试验电压，持续施加一定时间，以模拟电缆在实际运行中的工况。
3.2 试验条件要求除了电压水平外，还需要考虑试验的环境条件，如温度、湿度等因素，以确保试验结果的准确性和可靠性。
3.3 试验设备要求10kV高压电缆直流耐压试验还需要使用合适的试验设备，包括高压发生器、耐压试验变压器、绝缘电阻测试仪等，以确保试验的顺利进行和数据的准确记录。
4.10kV高压电缆直流耐压试验标准的实施过程4.1 试验前的准备工作在进行10kV高压电缆直流耐压试验之前，需要做好充分的准备工作，包括检查试验设备的状态、准备试验样品、制定试验方案等。
4.2 试验中的注意事项在试验过程中，需要注意安全操作，确保试验的顺利进行，同时及时记录和处理试验过程中的异常情况。
4.3 试验后的数据分析和评估试验结束后，需要对试验数据进行分析和评估，以确定电缆的绝缘状况和耐压能力是否符合标准要求。
5.对10kV高压电缆直流耐压试验标准的个人理解我认为10kV高压电缆直流耐压试验标准是电力行业中必不可少的一项技术要求，它能够有效保障电力系统的稳定运行，减少事故风险，提高供电可靠性。
110kv电缆直流耐压试验国标号
110kv电缆直流耐压试验国标号摘要：一、110kv电缆直流耐压试验国标简介1.测试目的2.测试方法3.测试标准二、110kv电缆直流耐压试验的流程1.试验前的准备2.试验过程中的操作3.试验结果的判断与处理三、110kv电缆直流耐压试验的重要性1.保障电力系统的安全稳定运行2.确保电力设备的安全可靠3.提高电力系统的运行效率四、110kv电缆直流耐压试验的注意事项1.试验设备的选择与校准2.试验环境的要求3.试验过程中的安全防护正文：110kv电缆直流耐压试验是电力系统中一项重要的试验项目，主要用于检测电缆在直流电压下的耐压能力，以确保电力系统的安全稳定运行。
根据我国相关标准，110kv电缆直流耐压试验的国标号为GB/T 16927.1-2011《高压试验技术第1部分：通用规定》。
在进行110kv电缆直流耐压试验时，首先需要了解测试的目的、方法和标准。
测试目的是为了检测电缆在直流电压下的耐压能力，测试方法主要有直流耐压法和交流耐压法，测试标准为GB/T 16927.1-2011。
试验流程包括试验前的准备、试验过程中的操作和试验结果的判断与处理。
试验前，需要对试验设备进行检查和校准，同时确保试验环境符合要求。
试验过程中，按照标准要求进行操作，记录试验数据。
试验结束后，对试验数据进行判断和处理，判断电缆是否符合耐压要求。
110kv电缆直流耐压试验对于保障电力系统的安全稳定运行具有重要意义。
通过该项试验，可以有效检测电缆在直流电压下的耐压能力，及时发现电缆的潜在隐患，确保电力设备的安全可靠。
同时，试验有助于提高电力系统的运行效率，降低设备故障率，提高供电可靠性。

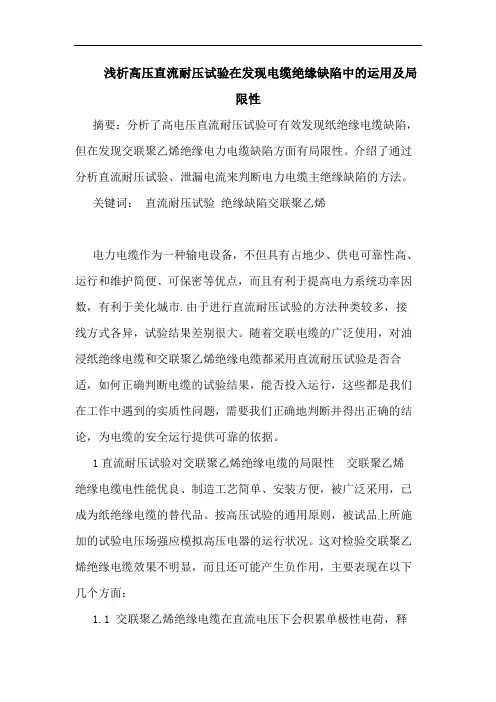

高压直流耐压试验在发现电缆绝缘缺陷中运用及局限性
浅析高压直流耐压试验在发现电缆绝缘缺陷中的运用及局限性摘要：分析了高电压直流耐压试验可有效发现纸绝缘电缆缺陷，但在发现交联聚乙烯绝缘电力电缆缺陷方面有局限性。
介绍了通过分析直流耐压试验、泄漏电流来判断电力电缆主绝缘缺陷的方法。
关键词：直流耐压试验绝缘缺陷交联聚乙烯电力电缆作为一种输电设备，不但具有占地少、供电可靠性高、运行和维护简便、可保密等优点，而且有利于提高电力系统功率因数，有利于美化城市.由于进行直流耐压试验的方法种类较多，接线方式各异，试验结果差别很大。
随着交联电缆的广泛使用，对油浸纸绝缘电缆和交联聚乙烯绝缘电缆都采用直流耐压试验是否合适，如何正确判断电缆的试验结果，能否投入运行，这些都是我们在工作中遇到的实质性问题，需要我们正确地判断并得出正确的结论，为电缆的安全运行提供可靠的依据。
1直流耐压试验对交联聚乙烯绝缘电缆的局限性交联聚乙烯绝缘电缆电性能优良、制造工艺简单、安装方便，被广泛采用，已成为纸绝缘电缆的替代品。
按高压试验的通用原则，被试品上所施加的试验电压场强应模拟高压电器的运行状况。
这对检验交联聚乙烯绝缘电缆效果不明显，而且还可能产生负作用，主要表现在以下几个方面：1.1 交联聚乙烯绝缘电缆在直流电压下会积累单极性电荷，释放由直流耐压试验引起的单极性空间电荷需要很长时间。
电缆如果在直流残余电荷未完全释放之前投入运行，直流电压便会叠加在工频电压峰值上，电缆上的电压值将远远超过其额定电压。
这会导致电缆绝缘老化加速，使用寿命缩短，严重的会发生绝缘击穿。
1.2 交联聚乙烯绝缘电缆的半导体凸出处和污秽点等处容易产生空间电荷，但如果在试验时电缆终端接头发生表面闪络或电缆附件击穿，会造成电缆芯线中产生波振荡，危害其他正常的电缆和接头的绝缘。
交联聚乙烯绝缘电缆一个致命弱点是绝缘内容易产生水树枝，在直流电压下，水树枝会迅速转变为电树枝，并形成放电，加速了绝缘水劣化，以致于在运行工频电压作用下形成击穿。
高压电力电缆试验报告
电力电缆试验报告
天气：晴日期：安装位置： 82AH03至编号：001
电力电缆试验报告
天气：晴日期：安装位置： 82AH03至编号：002
电力电缆试验报告
天气：晴日期：安装位置： 82AH04至编号：003
电力电缆试验报告
天气：晴日期：安装位置： 82AH04至编号：004
电力电缆试验报告
天气：晴日期：安装位置： 82AH06至编号：005
电力电缆试验报告
天气：晴日期：安装位置： 82AH05至编号：006
电力电缆试验报告
天气：晴日期：安装位置：至编号：007
电力电缆试验报告
天气：晴日期：安装位置：至 1 编号：008
电力电缆试验报告
天气：晴日期：安装位置：至 1电缆编号：009
电力电缆试验报告
天气：晴日期：安装位置：至2电缆编号：010
电力电缆试验报告
天气：晴日期：安装位置：至1电缆编号：011
电力电缆试验报告
天气：晴日期：安装位置：至2电缆编号：012
电力电缆试验报告
天气：晴日期：安装位置：至2 编号：013。
高压电缆泄漏电流和直流耐压试验分析
高压电缆泄漏电流和直流耐压试验分析发表时间：2018-06-19T16:21:41.743Z 来源：《电力设备》2018年第3期作者：王昆1 孟祥伟1 缴春景2[导读] 摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。
（1.海洋石油工程股份有限公司天津 300452；2.中海油田服务股份有限公司天津 300452）摘要：本文针对高压电缆泄漏电流和直流耐压试验，简单介绍了试验的方法及原理，深入分析了影响泄漏电流和直流耐压试验的主要因数，并针对这些因数提出了合理的预防措施。
通过对试验结果分析判断方法的探讨，较为全面的提出了关于电缆泄漏电流和直流耐压试验的判断依据和指导性意见。
关键词：泄漏电流；吸收比；闪络；XLPEAbstract：In view of the leakage of electricity and DC withstanding voltage test for high voltage power cable, this article introduces the method and principle of the test. It goes deep into analyses the main factors which can influence the leakage of electricity and DC withstanding voltage test. It also advanced some reasonable guard against measures for the factors. Through discussing the analysis method of the test, it advanced the basis of judgment and the guiding suggestions about the leakage of electricity and DC withstanding voltage test for high voltage power cable.keywords：the leakage of electricity；absorptance；flashover；XLPE1引言在电气工程安装施工过程中，所有高压电缆在敷设后，均要进行安装交接试验；运行中的电缆及电力设备由于容易受不良环境的影响而造成不同程度的损伤，使得其绝缘性能下降，因此也要进行定期的预防性试验。
高压电缆直流耐压试验标准
高压电缆直流耐压试验标准
高压电缆直流耐压试验是对电缆的绝缘强度进行检验，以确定电缆能否承受正常运行的工频电压和负荷电压，避免电缆发生绝缘击穿等故障。
以下是高压电缆直流耐压试验的一般标准：
1. 试验温度和湿度：通常以20℃为标准，相对湿度不超过80%。
2. 试验电压和试验时间：试验电压通常为额定电压的两倍加上1千伏，试验时间一般为15分钟。
3. 试验参数的选取：试验参数的选取应根据电缆的额定电压级别和型号，并按照相关标准进行选择。
4. 试验装置：试验应在试验器上进行，具备自动记录电压、电流和时间等参数的功能。
5. 试验方法：试验应在两个电极之间施加直流电压，且电压应逐渐升高至设定的试验电压，并保持一段时间。
试验期间应监测电流和试验时间。
高压电缆直流耐压试验标准可能因地区和行业等因素而有所差异，以上为一般标准，实际应按照相关标准进行操作和判断。
浅谈电缆直流耐压及泄漏电流试验方法
浅谈电缆直流耐压及泄漏电流试验方法[摘要] 本文依据自己实际生产工作中的经验，结合理论知识，对高压电缆的绝缘性试验的方法、要求、试验结果的分析判断以及影响试验的因素进行了探讨和总结。
可以为同行提出借鉴，保证电力电缆的安全稳定运行。
[关键词] 高压电缆；绝缘性试验；分析；总结0 前言电力电缆被广泛的应用在各行各业中，尤其是发电厂中。
电缆在运行中可能承受各种过电压或者机械、化学伤害，而电缆的绝缘状况直接影响到电厂电力设备的安全运行情况，因此需要严格按照《规程》要求对电缆进行电气试验，以便及时检查出电缆的故障从而及时消除故障，确保电力系统的安全、稳定运行。
对电缆进行耐压试验若使用交流则需要采用大容量设备，这会带来一定的困难，故电缆耐压试验一般采用直流耐压试验代替。
多数情况下，电缆的直流耐压及泄漏电流的测量同步进行，但二者在发现电缆绝缘缺陷的原理是有区别的。
直流耐压试验对于发现绝缘干枯及介质中的气泡和机械损伤等局部缺陷比较灵敏，因当介质有缺陷时，根据直流电压下电压按电阻系数分布的规律，与缺陷部分串联的未受损介质将承受主要电压。
测量泄漏电流与测量绝缘电阻在原理上是相同的，即测量电缆在直流电压作用下，流过被试电缆绝缘的持续电流，从而有效地发现电缆绝缘老化、受潮等绝缘缺陷。
不同的只是测量泄漏电流时所用的直流电压较高，能发现一些用兆欧表测量绝缘电阻所不能发现的缺陷，如尚未贯通两电极的集中性缺陷等。
1试验方法1.1 直流耐压试验步骤（1）实验前，工作负责人办理工作许可手续，做好现场安全隔离措施，对被试品进行验电并接地，确保被试品无电。
（2）将电缆从连接设备上拆除，将两端电缆头擦拭干净，以减小表面泄漏电流引起的误差。
（3）由一人按照试验接线图接线，接线完成后，由另一人检查接线情况以及试验设备是否完好负荷要求，现场是否做好无关人员隔离以及试验位置是否正确等等。
（4）在检查所有安全措施已经做好、接线无误后，才能进行试验。
高压电缆直流耐压试验记录
2017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：维护单位：供电队耐压时间：2017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.3.29维护单位：供电队耐压时间：2017.3.292017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.3.30维护单位：供电队耐压时间：2017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.3.31维护单位：供电队耐压时间：2017.3.312017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.3.11维护单位：电气队耐压时间：2017.3.112017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.1维护单位：电气队耐压时间：2017.4.12017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.4.6维护单位：供电队耐压时间：2017.4.62017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.4.7维护单位：供电队耐压时间：2017.4.72017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.7维护单位：电气队耐压时间：2017.4.72017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.10维护单位：电气队耐压时间：2017.4.102017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.4.11维护单位：供电队耐压时间：2017.4.112017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.11维护单位：电气队耐压时间：2017.4.112017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.4.12维护单位：供电队耐压时间：2017.4.122017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.4.13维护单位：供电队耐压时间：2017.4.132017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.14维护单位：电气队耐压时间：2017.4.142017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.18维护单位：电气队耐压时间：2017.4.182017年高压电缆直流耐压试验记录维护单位：电气队耐压时间：2017.4.21维护单位：电气队耐压时间：2017.4.212017年高压电缆直流耐压试验记录维护单位：供电队耐压时间：2017.4.25维护单位：供电队耐压时间：2017.4.25。
电缆主绝缘直流耐压试验方法
电缆主绝缘直流耐压试验方法1、试验接线及仪器设备的选择根据规程，500kV交流电缆的直流耐压试验电压为775kV，产生直流高电压的方法通常是将工频高电压经整流而变换成直流高电压的方法，而利用倍压整流原理制成的直流高压串级装置能产生出更高的直流试验电压。
如图1-1所示。
图1-1 直流耐压试验原理接线图1.1 交流高压电源这部分包括升压变压器T2、调压变压器T1和控制保护装置等。
T1--调压变压器，输出电压0～400V，容量为20kVA。
T2--升压变压器，采用武汉研创高科生产的YDJ系列试验变压器，输入电压380V，输出电压300kV(具体电压的高低根据所选择的串级直流高压发生器的级数来定)，变压器容量要大于10kVA。
1.2 串级直流倍压整流以选择1000kV多级直流高压发生器，考虑到试品为大电容设备，在设备选择时主要考虑设备的容量，对电压脉动系数可以不做特别要求，要求输出电流大于10mA。
1.3 保护电阻R直流耐压试验在加压的瞬间会产生较大的充电电流。
电流绝缘击穿的瞬间，回路内会有很大的击穿电流流过，试验结束后放电时电缆上大量剩余电会在很短时间里流入大地。
这些电流如果不加限制就会损坏试验变压器、硅堆、微安表等，陡度很大的电流谐波也会导致电缆绝缘的损坏，因此试验回路中必须串联限流电阻将电流限制在允许的范围内。
一般采用水电阻作为保护电阻。
其选用原则是：当试品击穿时，既能将短路电流限制在硅堆的允许电流之内，又能使电源控制箱内的过流继电器可靠动作，同时，电阻表面在全电压作用下不能闪络，而且正常工作时水电阻上的压降不应过大(约在试验电压的1%以下)。
水电阻的阻值根据直流试验电压而定，一般取10Ω/V。
本试验当中水电阻阻值为R=775×10=7.75MΩ。
1.4 滤波电容C滤波电容的作用是使试验电压的波形平稳，一般取0.1μF左右。
如无合适的电容器，可用几个电压较低的电容器串联，以提高耐压强度。
10kv高压电缆直流耐压试验标准
10kv高压电缆直流耐压试验标准10kV高压电缆直流耐压试验标准一、试验目的10kV高压电缆直流耐压试验旨在检验电缆在额定电压下的绝缘性能，确保电缆能够安全可靠地运行。
二、试验范围本试验适用于额定电压10kV的高压电缆。
三、试验设备1. 直流高压发生器：额定输出电压为10kV的直流高压发生器。
2. 电流表：用于测量试验过程中的电流值。
3. 电压表：用于测量试验过程中的电压值。
4. 计时器：用于计时试验过程中的时间。
四、试验步骤1. 将高压电缆两端分别连接到直流高压发生器的输出端和接地端。
2. 将直流高压发生器的输出电压调整至10kV，并记录下此时的电流值和电压值。
3. 在10kV的直流电压下，持续施加试验时间，试验时间为30分钟。
4. 试验结束后，记录下此时的电流值和电压值。
5. 将直流高压发生器的输出电压调整至0kV，并断开电缆与发生器的连接。
五、试验结果评定1. 试验过程中，电缆不得出现击穿现象，否则试验结果为不合格。
2. 试验结束后，电缆两端的电流值和电压值应与试验开始时相比基本一致，若有明显变化，则试验结果为不合格。
六、注意事项1. 在进行试验前，应确保试验设备正常工作，且连接正确可靠。
2. 在试验过程中，应严格按照操作规程进行操作，确保人员安全。
3. 若试验过程中出现异常情况，应及时停止试验，并进行必要的检修和处理。
七、附录1. 直流高压发生器的操作说明书。
2. 电流表、电压表、计时器的使用说明书。
以上为10kV高压电缆直流耐压试验标准，供参考使用。
具体试验操作应根据实际情况和相关标准进行调整。
