ARD2F智能电动机保护器的功能
智能型电动机保护器的原理与应用
500，1 000 m A。接地保护和漏电保护二选一。漏电
保护适用于电缆绝缘或电机绕组绝缘损坏，或电缆
断裂与地发生短路，由于漏电电阻较大，漏电电流
一般为几百毫安，用于人身安全保护和电缆绝缘受
损而引起的电弧和电火花所需的保护，以避免电缆
老化而引起火灾。
2.3 电机起动控制方式
保护器控制电机起动方式有：Y/△起动、直接
40
智能型电动机保护器的原理与应用
电工电气 (2009 No.8)
升下降，电动力也下降，这是节能、降耗并延长电 机机械寿命的重要保证。
表2 参数测量范围与精度
项目
范围
精度
测量方法
三相电流
漏电电流 三相电压 电机温度 环境温度
(5%～150%)I e (150%～1 000%)Ie (0.1～1.0)I Δne
(40%～150%)U e PTC、NTC 0～150 ℃
-40～+125 ℃
±1% ±2% ±2% ±1% ±2 ℃ ±2 ℃
平衡、起动超时、欠载、接地(三相电流矢量和方
式)、漏电(零序电流互感器)、过压、欠压、欠功
率、相序、温度等12种保护[3]。
(1)过载反时限保护特性
T
=
N
35 2-1.052
×t
r
(2)
式中：N 为过载倍数，N =I /I e，I 为三相采样 电流中的最大值，I e为电动机额定电流；t r为设定 时间，可取5，10，15，20，30，40 s，对应6条特
b)电压采样放大回路
图2 电流、电压采样放大回路 电流采样用两路放大器，小信号通道为 1.5I e(额定电流)满量程，大信号为10I e满量程。电 压采样用2 mA/2 mA电压型电流互感器，对A C 400 V 可用A C 500 V满量程电压表，对A C 690 V可用 AC 800 V满量程电压表。 保护器参数测量项目、范围、精度如表2所示。

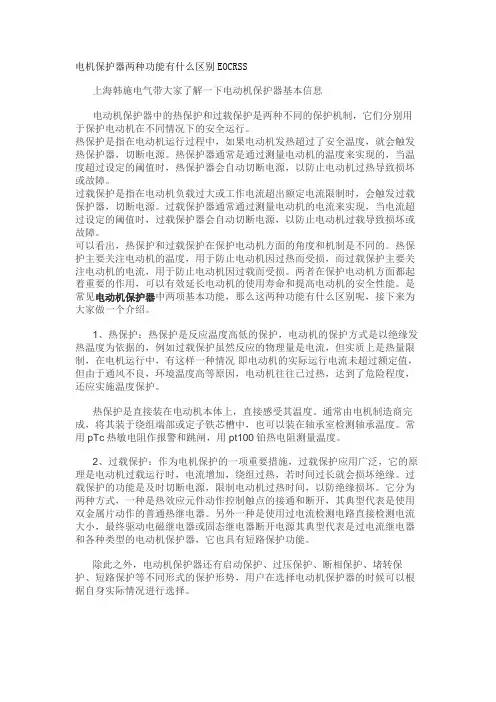

电机保护器两种功能有什么区别EOCRSS
电机保护器两种功能有什么区别EOCRSS上海韩施电气带大家了解一下电动机保护器基本信息电动机保护器中的热保护和过载保护是两种不同的保护机制，它们分别用于保护电动机在不同情况下的安全运行。
热保护是指在电动机运行过程中，如果电动机发热超过了安全温度，就会触发热保护器，切断电源。
热保护器通常是通过测量电动机的温度来实现的，当温度超过设定的阈值时，热保护器会自动切断电源，以防止电动机过热导致损坏或故障。
过载保护是指在电动机负载过大或工作电流超出额定电流限制时，会触发过载保护器，切断电源。
过载保护器通常通过测量电动机的电流来实现，当电流超过设定的阈值时，过载保护器会自动切断电源，以防止电动机过载导致损坏或故障。
可以看出，热保护和过载保护在保护电动机方面的角度和机制是不同的。
热保护主要关注电动机的温度，用于防止电动机因过热而受损，而过载保护主要关注电动机的电流，用于防止电动机因过载而受损。
两者在保护电动机方面都起着重要的作用，可以有效延长电动机的使用寿命和提高电动机的安全性能。
是常见电动机保护器中两项基本功能，那么这两种功能有什么区别呢，接下来为大家做一个介绍。
1、热保护：热保护是反应温度高低的保护，电动机的保护方式是以绝缘发热温度为依据的，例如过载保护虽然反应的物理量是电流，但实质上是热量限制，在电机运行中，有这样一种情况即电动机的实际运行电流未超过额定值，但由于通风不良，环境温度高等原因，电动机往往已过热，达到了危险程度，还应实施温度保护。
热保护是直接装在电动机本体上，直接感受其温度。
通常由电机制造商完成，将其装于绕组端部或定子铁芯槽中，也可以装在轴承室检测轴承温度。
常用pTc热敏电阻作报警和跳闸，用pt100铂热电阻测量温度。
2、过载保护：作为电机保护的一项重要措施，过载保护应用广泛，它的原理是电动机过载运行时，电流增加，绕组过热，若时间过长就会损坏绝缘。
过载保护的功能是及时切断电源，限制电动机过热时间，以防绝缘损坏。
电动机保护器的适用
电动机保护器的适用1. 什么是电动机保护器电动机保护器是一种针对电动机运行中可能出现的故障和异常情况进行保护的设备。
它可以通过各种传感器来监测电动机的状态，以便在出现故障时及时停机，避免因故障导致电动机损坏。
电动机保护器的主要功能包括:•监测电动机的运行状态•检测电动机运行中的温度、电压和电流等参数•在出现故障时及时停机，保护电动机2. 电动机保护器的适用范围电动机保护器广泛应用于各种电动机的保护和控制中，特别是在高功率电机和严苛工况中的应用越来越广泛。
这包括一些典型的应用场景：2.1 机械制造在机械制造行业，许多设备都采用电动机来驱动，电动机保护器可以确保设备在运行中发生故障时及时停机，防止设备受到损坏。
例如，纺织机械、食品机械、包装机械、冶金设备、矿山设备等都需要采用电动机保护器。
2.2 电力系统电力系统中有很多重要的设备，如输电线路、变电站、发电机等，这些设备的安全运行对电力系统的稳定性和安全性都至关重要。
在电力系统中，电动机保护器可以监测设备在运行中的温度、电流和电压等参数，为设备的保护提供重要的辅助帮助。
2.3 化工行业在化工行业中，很多设备的运行过程中都需要采用电动机，如化学反应釜、离心机、输送机等。
这些设备的运行过程中可能会出现危险情况，而电动机保护器可以在设备发生故障的情况下及时停机，避免发生事故。
2.4 制药工业在制药工业中，药品的加工过程中需要各种不同类型的设备，这些设备中也有许多采用电动机来驱动。
电动机保护器可以在设备发生故障时及时停机，确保药品加工过程中安全和稳定。
3. 电动机保护器的优点相比传统的保护措施，电动机保护器具有很多优点，主要包括以下几个方面：3.1 自动化程度高电动机保护器采用了各种传感器和控制器来实现设备的自动化保护，避免人工干预和错误操作的风险，可以提高设备的可靠性和稳定性。
3.2 处理速度快电动机保护器可以在毫秒级别内检测设备的状态，并及时采取措施，避免故障的发生和扩大，保护设备的安全。
ARD2F智能电动机保护器
4
ARD2F 智能电动机保护器
ARD2F-1.6A、ARD2F-6.3A、ARD2F-25A、ARD2F-100A、ARD2F-250A、 ARD2F-800A。 ARD2F 智能电动机保护器是江苏安科瑞自主研发的产品，适用于煤矿、 石化、冶炼、电力、船舶以及民用建筑等领域。采用最新的单片机技术，具有 抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对 电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地 / 漏电、阻塞、过压、欠压、温度、tE 保护等多种情况进行保护，设有 SOE 故 障事件记录功能，方便现场维护人员查找故障原因，并通过 LCD 中文液晶显 示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。该 保护器具有 RS485 远程通讯接口，DC4~20mA 模拟量输出，方便与 PLC 、PC 等控制机组成网络系统，实现电动机运行的远程监控。
辅助电源： AC220V 电机额定电流： 6.3A~25A 应用场合：三相电机 测量参数：三相电流、 PTC 电阻值 附加功能：起动控制、温度保护、报警输出、 RS485 通讯接口、 Modbu s 协议、 4-20mA 模拟量输出、 8 个 SOE 事件记录 显示方式： 90FL （中文液晶显示） 型 号： ARD3-250/CLTUEpSR+90L
2
RS485 Modbus 协议 智能电动机保护器安装尺寸 （单位 mm ） ARD2F 主体安装方式为标准 35mm 导轨式安装 ARD2F 显示模块安装方式为嵌入式，外形尺寸为 90mm*70mm ，开孔尺 寸为 86mm*66mm ， LCD 液晶显示（ 90FL ）。 专利及著作权 ARD2F 智能电动机保护器专利： 电动机保护器液晶显示单元 -- 外观专利号 200930093483.4 ；智能电动机保护器 -- 实用新型专利号 200920067828.3 范例 型 号： ARD2-25/CKSR 辅助电源： AC220V 电机额定电流： 6.3A~25A 应用场合：三相电机 测量参数：三相电流、三相平均电流 附加功能： RS485 通讯、 2 路开关量输入、 8 个事件记录 型 号： ARD2F-25/CJMQTSR+90FL
电动机综合保护器作用
电动机综合保护器作用电动机综合保护器采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。
测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。
三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。
稳定性好，长期工作无须维护。
电动机综合保护器作用电动机保护器的作用是给电机全面的保护，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。
电机综合保护器接法及原理电动机保护器由三相电流互感器、检测、放大、延时、调整电路和执行继电器组成。
检测电路检测到电流互感器感应的电流缺相或大于设定值时，经放大器放大，使继电器动作。
继电器触头串接于接触器线圈供电回路中，继电器动作后使接触器断电，起到保护电机作用。
延时电路用于避开电机起动电流，其时长可调。
调整电路用于根据被保护电机工作电流精确设置动作电流。
正泰电动机保护器接线图德力西交流接触器和jd-5电动机综合保护器的接线方法电机综合保护器怎么调有两个电位器，一个是调节电流，一个是调动作时间，先把时间调长一点再，启动电机，把电流调到过载指示不亮的时候就行了，再把时间调成你想调定的值就可以。
步骤：1、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。
2、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。
3、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复。

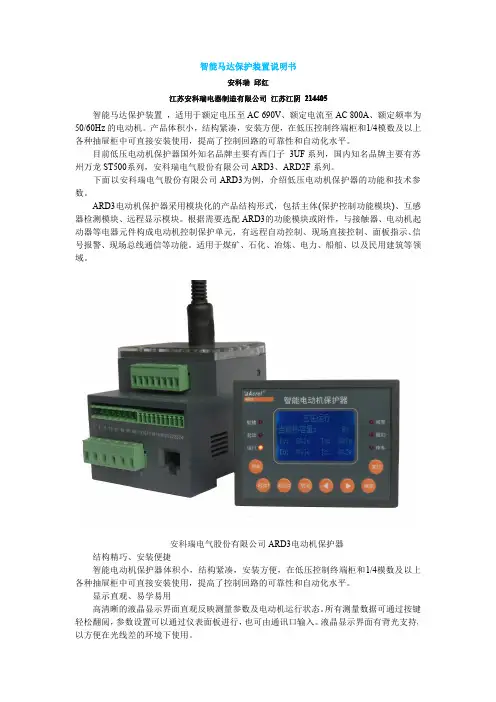

化工行业电动机保护装置ARD2F系列说明书
■ 起动超时保护 同时还可以选配以下附加功能： ■ 通讯接口 ■ 剩余电流(漏电)保护 ■ 电压功能(相序保护，过压、欠压保护，欠功率保护) ■ 温度保护(PTC) ■ 4～20mA 模拟量输出 ■ tE 时间保护 ■ 电能计量 ■ 失压重起(抗晃电)(包括电压、事件记录功能) ■ 故障记录 过载保护 当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降 低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电 动机进行保护。 断相/不平衡保护 断相/不平衡故障运行时对电动机的危害很大，当电动机发生断相或三相电流严重不平 衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警，确保 电动机的安全运行。 堵转保护 电动机在起动过程中，由于负荷过大或自身机械原因，造成电动机轴被卡住，而未及时 解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故 障时进行保护，当电流达到动作设定电流时，保护器及时在动作(延时)设定时间内动作或报 警，避免电机烧毁。 欠载(欠流)保护 当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载 保护，三相的平均电流与额定电流的百分比低于欠载设定值时，保护器应在动作(延时)设定 时间内动作或报警。 外部故障保护 当保护器检测到外部故障出现，外部故障开关量有故障信号输入时，保护器按照设定的 要求保护，确保电动机设备安全。 阻塞保护 阻塞保护适用于电动机运行过程中发生卡死。当电流达到动作设定电流时，保护器及时 在动作(延时)设定时间内动作或报警，避免电机烧毁。 起动超时保护 电动机起动时间到后，若保护器检测到电动机回路电流仍未下降到110%Ie 以下，启动 该保护。针对增安电机，起动时间整定不得超过 1.7倍 tE 时间。 剩余电流保护(接地/漏电) 保护器同时具备接地保护和漏电保护功能，二者只能选一种。接地保护自动计算剩余电 流不需要外接互感器，用于保护相线对电动机金属外壳的短路保护。漏电保护电流是通过增 加漏电互感器，检测出30mA-900mA 的故障电流，主要用于非直接接地的保护，以保证人 身安全。 相序保护 当保护器检测到电动机的电压相序错误时，闭锁电动机起动，保护电动机安全。
ARD2智能电动机保护器
ARD2智能电动机保护器
引言由于生产自动化及各种自动控制、顺序控制设备的出现，要求电机经常运行在频繁的起动、制动、正反转、间歇以及变负荷等方式，电机的运行要求越来越高，运行环境也越来越苛刻，同时，由于电机与配套机械连在一起，当电机发生故障时，经常波及生产系统。
因此，对电机实行有效的保护是保证生产系统正常工作的一项重要任务。
本文将要介绍的是ARD2 型电动机保护器的经济、简洁的设计方法和应用。
该型保护器主要用于对电动机运行状态的监测，并针对电动机在生产运行过程中出现的启动超时、欠压、过压、欠载、过载、短路、堵转/阻塞、断相、不平衡、剩余电流（接地/漏电）等故
障进行保护，使电动机不至于因为以上原因而导致损坏，从而使生产遭受损失，采用ARD2 电动机保护器能有效提高电动机运行的安全性，降低生产损失，是传统热继电器的理想替代品。
1技术指标ARD2 型智能电动机保护器的技术指标见表1。
表1
2设计方法目前市场上综合型的智能电动机保护器的设计主要采用交流采样方式+高性能单片机的方案，采用该设计方法的电动机保护器测量参数多、测量精度高、能够提供更完善的保护功能，但是采用此设计方法的成本较高，销售价格也高，在只需要对电动机提供过载、断相等基本常见故障保护的场合没有性价比可言。
因此采用一种设计简单、功能能够满足基本保护要求、主要用于替代热继电器的智能电动机保护器将会有很大的市场。
ARD2 型保护器就是一款设计简洁，保护功能较多，能够满足大多数电动机保护要求的经济型的智能电动机保护器。
ARD2 型智能电动机保护器采用低成本的设计方案，整体系统由信号处理单元、中央处理单元、电源模块、人机交互单元、人。
ARD智能电动机控制器在电厂中的应用
ARD3智能型电动机控制器在电厂中的应用王长幸江苏安科瑞电器制造有限公司江苏江阴214405摘要：传统的低压电动机保护是通过继电保护二次回路实现，随着电子技术的飞速发展，出现了一些对电路起全面保护的电动机控制器。
根据电厂辅助控制设备的电机保护的特点及其控制要求，结合ARD3智能型电动机控制器在发电厂低压电动机保护控制中的应用，综合介绍ARD3智能型电动机控制器产品的特点及其智能化保护、测量、控制和通讯等，供工程设计中参考。
关键词：电动机保护、智能化、通讯一、概述：随着科学技术的进步，我国发电厂电机设备的使用量逐步增多，促使电动机的正常运转发挥成为了其他的设备能够正常运转的前提条件，因此能够合理选择和使用电动机控制器是对正常的工业现场生产工作负责的表现，只有在电动机正常发挥其功能的基础上，才能够保证整个行业的工作流程不会受到干扰，可以正常运行。
在火力发电厂中，低压电动机的控制原理和应用情况在火力发电厂中一直是一项技术难题[1,2]。
在电厂电机设备的保护设计中，低压电动机的应用及保护配置可采用多种方案进行设计，对于过去采用热继电器、断路器（或熔断器）作为电动机过负荷保护、断相保护、短路保护和控制元件，由于受到通信功能不够灵活等多种条件的约束，已经无法满足日益发展的电厂设备自动化生产的要求，而新型智能电动机控制器可实现重载起动，实现对电动机的温度保护，还提供多种测控功能和多种电动机控制模式，能够满足对电动机的保护控制要求，有效地保障了电机的安全运行。
本文以ARD3智能型电动机控制器在发电厂中的实际应用进行具体介绍。
二、电厂对电动机控制器的功能要求在我国机电行业中，电动机是应用最为广泛的，发电总量中消耗在电动机上的电量就占了很大一部分，而各类风机、水泵、空压机又占电动机所耗电的一半以上。
发电厂电动机的工作环境较恶劣，经常容易发生堵转、短路、断相或长期过载运行等故障[3]，所以控制器要能够对在恶劣环境中工作的电动机进行实时保护、控制，保证发电厂电动机的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8 个事件记录 通讯
RS485 Modbus 协议 智能电动机保护器安装尺寸 （单位 mm ）
ARD2F 主体安装方式为标准 35mm 导轨式安装 ARD2F 显示模块安装方式为嵌入式，外形尺寸为 90mm*70mm，开孔尺 寸为 86mm*66mm，LCD 液晶显示（90FL）。
4
ARD2F 智能电动机保护器
符合标准 GB14048.1-2000 低压开关设备和控制设备总则 GB14048.4-2003 低压开关设备和控制设备 机电式接触器和电动机起动
器 GB/14048.5-2001 低压开关设备和控制设备 控制电路电器和开关元件，
第 1 部分：机电式控制电路电器 GB/T17626.4-2006 电快速瞬变脉冲群抗扰度试验 GB/T17626.5-2006 浪涌（冲击）抗扰度试验

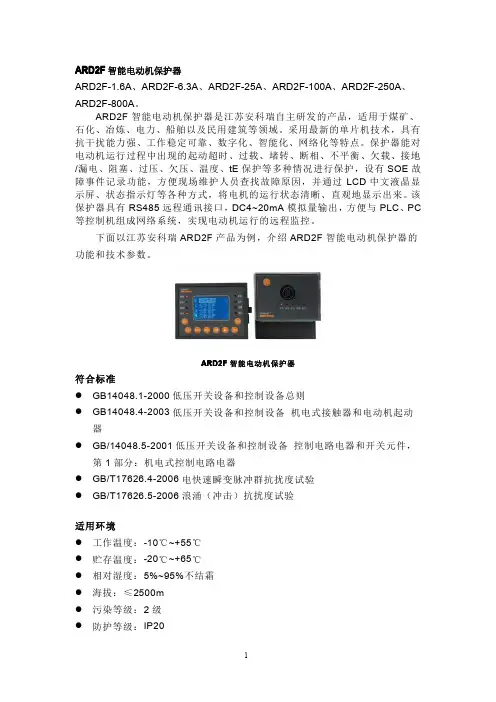

ARD2F 智能电动机保护器
安科瑞 王长幸 ARD2F 智能电动机保护器是安科瑞电气股份有限公司自主研发的产品， 适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。采用最新的单片 机 技 术 ，具 有 抗 干 扰 能 力 强 、工 作 稳 定 可 靠 、数 字 化 、智 能 化 、网 络 化 等 特 点 。 保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、 欠载、接地/漏电、阻塞、过压、欠压、温度、tE 保护等多种情况进行保护， 设有 SOE 故障事件记录功能，方便现场维护人员查找故障原因，并通过 LCD 中 文 液 晶 显 示 屏 、状 态 指 示 灯 等 各 种 方 式 ，将 电 机 的 运 行 状 态 清 晰 、直 观 地 显 示出来。该保护器具有 RS485 远程通讯接口，DC4~20mA 模拟量输出，方便 与 PLC、PC 等控制机组成网络系统，实现电动机运行的远程监控。 智能电动机保护器知名品牌主要有安科瑞电气股份有限公司 ARD2、ARD 2F、ARD3 系列；西门子 3UF 系列；苏州万龙 ST500 系列等。 下面以安科瑞电气股份有限公司 ARD2F 产品为例，介绍 ARD2F 智能电 动机保护器的功能和技术参数。
型 号：ARD2F-25/CJMQTSR+90FL 辅助电源：AC220V 电机额定电流： 6.3A~25A 应用场合：三相电机 测量参数：三相电流、PTC 电阻值 附加功能：起动控制、温度保护、报警输出、RS485 通讯接口、Modbu s 协议、4-20mA 模拟量输出、8 个 SOE 事件记录 显示方式：90FL（中文液晶显示）
专利及著作权 ARD2F 智能电动机保护器专利：电动机保护器液晶显示单元--外观专利号
200930093483.4；智能电动机保护器--实用新型专利号 200920067828.3
范例 型 号：ARD2-25/CKSR 辅助电源：AC220V 电机额定电流：6.3A~25A 应用场合：三相电机 测量参数：三相电流、三相平均电流 附加功能：RS485 通讯、2 路开关量输入、8 个事件记录
型 号：ARD3-250/CLTUEpSR+90L 辅助电源：AC220V 电机额定电流： 63A~250A
3
应用场合：三相电机 测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能 附加功能：RS485 通讯接口、Modbus 协议、漏电保护、温度保护、过 压保护、欠压保护、相序保护、欠功率保护、8 个 SOE 事件记录 显示方式：90L（中文液晶显示）
技术参数 保护器辅助电源
AC85V-265V/DC100V-350V 功耗 5VA 电机额定工作电压 AC380V/AC660V，50Hz 电动机额定工作电流 1.6A(0.4A-1.6A) （采用小型专用电流互感器） 6.3A（1.6A-6.3A）（采用小型专用电流互感器） 25A（6.3A-25A）（采用小型专用电流互感器） 100A（25A-100A）（采用小型专用电流互感器） 250A（63A-250A）（采用专用电流互感器） 800A（250A-800A）（采用专用电流互感器） 继电器输出触点，额定负载容量 4 路，AC250V，3A；DC30V，3A 开关量输入
适用环境 工作温度：-10℃~+55℃ 贮存温度：-20℃~+65℃
1
相对湿度：5%~95%不结霜 海拔：≤2500m 污染等级：2 级 防护等级：IP20 安装类别：III 级 运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
选配功能 Q — 起动控制（包含 K 功能） K —开关量输入 T — 温度保护 J — 报警 C — 通讯接口 L — 漏电保护 M — 4～20mA 模拟量输出 U — 电压功能 SR — SOE 事件记录
