电路复习题(含答案)
模拟、数字及电力电子技术试卷 页脚内容1 电路复习题
第一部分 填空题 1. 对于理想电压源而言，不允许 路，但允许 路。 2. 当取关联参考方向时，理想电容元件的电流与电压的一般关系式为 。 3. 当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为 。 4. 一般情况下，电感的 不能跃变，电容的 不能跃变。 5. 两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 ，电流源发出的功率为 ；当端子短路时，电压源发出的功率为 ，电流源发出的功率为 。（用SSSRIU、、表示） 6. 对于具有n个结点b个支路的电路，可列出 个独立的KCL方程，可列出 个独立的KVL方程。 7. KCL定律是对电路中各支路 之间施加的线性约束关系。 8. 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由 来决定。 9. 两个电路的等效是指对外部而言，即保证端口的 关系相同。 10. RLC串联谐振电路的谐振频率 = 。 11. 理想电压源和理想电流源串联，其等效电路为 。理想电流源和电阻串联，其等效电路为 。 12. 在一阶RC电路中，若C不变，R越大，则换路后过渡过程越 。 13. RLC串联谐振电路的谐振条件是 = 0。 14. 在使用叠加定理适应注意：叠加定理仅适用于 电路；在各分电路中，要把不作用的电源置零。不作用的电压源用 代替，不作用的电流源用 代替。 不能单独作用；原电路中的 不能使用叠加定理来计算。 15. 戴维宁定理指出：一个含有独立源、受控源和线性电阻的一端口，对外电路来说，可以用一个电压源和一个电阻的串联组合进行等效变换，电压源的电压等于一端口的 电压，串联电阻等于该一端口全部 置零后的输入电阻。 模拟、数字及电力电子技术试卷 页脚内容2 16. 电感的电压相位 于电流相位π/2，电容的电压相位 于电流相位π/2。 17. 若电路的导纳Y=G+jB，则阻抗Z=R+jX中的电阻分量R= ，电抗分量X= （用G和B表示）。 18. 正弦电压为u1=－10cos(100πt+3π/4)，u2=10cos(100πt+π/4)，则u1的相量为 ，u1＋u2= 。 19. 在采用三表法测量交流电路参数时，若功率表、电压表和电流表的读数均为已知（P、U、I），则阻抗角为φZ= 。 20. 若Uab=12V，a 点电位Ua为5V，则b点电位Ub为 V。 21. 当取关联参考方向时，理想电容元件的电压与电流的一般关系式为 ；相量关系式为 。 22. 额定值为220V、40W的灯泡，接在110V的电源上，其消耗功率为 W。 23. 理想电压源与理想电流源并联，对外部电路而言，它等效于 。 24. RC串联电路的零状态响应是指uc(0-) 零、外加激励 零时的响应。（t=0时换路） 25. 已知i = 14.14cos(ωt+30°)A，其电流有效值为 安培，初相位为 。 26. 已知负载阻抗为6010Z，则该负载性质为 。 27. RLC串联谐振电路品质因数Q =100，若UR =10V，则电源电压U = V，电容两端电压UC= 。 28. 三相对称星接负载，其线电流IL与对应相电流IP的关系为IL= 。 29. RLC串联电路发生串联谐振时，电流的相位与输入电压的相位 ，在一定的输入电压作用下，电路中 最大，电路的谐振角频率ω0= 。 30. 当一个实际电流源（诺顿电路）开路时，该电源内部 电流。（有、无） 31. 采用并联电容器提高功率因数后，原负载支路中电流 。 32. 电路中参考点选得不同，各点的电位 。 33. 在f =50HZ的交流电路中，容抗XC =314，电容C = 。 34. 视在功率S=10KVA（输出电压220V）的交流电源，并联接上220V，40W，cosφ= 0.44的日光灯，满载可接 只日光灯。 35. 用交流电表测得交流电的数值是其 值。 36. RLC串联谐振电路，品质因数Q=100，若U= 4V，则UL= 。 模拟、数字及电力电子技术试卷 页脚内容3 37. 并联一个合适的电容可以提高感性负载电路的功率因数。并联电容后，电路的有功功率 ，感性负载的电流 ，电路的总电流 。 38. 在三相四线制中，保险不允许装在 线上，否则可能导致负载无法正常工作。 第二部分 单项选择题 1.如图1，已知E=5V，R=10Ω，I=1A，则电压U=（ ）V。 A 15 B 5 C -5 D 10 2.含源二端网络，测得其开路电压为20V，短路电流为2A，当外接10Ω负载时，负载电流为（ ）。 A 1.5 A B 2A C 1A D 0.5A 3.如图2中，S闭合时电路处于稳定状态，当S断开瞬间I=（ ）A。 A 0 B 5 C 2 D 10 4.正弦交流电路中，电感元件两端的电压 V)30sin(2220tu，XL=10Ω则电感电流为（ ）A。 A )30sin(222ti B )60sin(222ti C )60sin(22ti D )120sin(222ti 5.三相对称电源星形联接时线电压与相电压关系正确的是（ ）。 A 303PLUU B 303PLUU C 303LPUU D 303LPUU 6.如图3复杂电路中电流I=（ ）A。 A －3 B 3 C －1 D 1 7.将一只10V1W的电阻接在5V的电压上，则电阻实际消耗的功率为（ ）W。 A 0.25 B 0.5 C 0.75 D 1 I
1I 2
I
C 图
图3
1–I –1A
图2
iL L
2Ω S
10V-
+
I ＋－R E
U 图1 模拟、数字及电力电子技术试卷
页脚内容4 8. 如图4交流电路中，若21III，则方框中应接入的元件为（ ）。 A 电阻 B 电感 C 电容 D RL串联 9.三相对称负载三角形联接时，线电流与相电流关系正确的是（ ）。 A 303PLII B 303PLII C 303LPII D 303LPII 10.正弦交流电路中，电容元件两端的电压 V)30sin(2220tu，CX=10Ω,则电容电流为（ ）A。 A )30sin(222ti B )120sin(222ti C )60-sin(222ti D )120sin(22ti 11.如图5中，a点的电位为（ ）V。 A 0 B -8 C -6 D -14 12.在RL串联交流电路中，已知V6V8LRUU，。则U（ ）V。 A 8 B 6 C 10 D 14 13.将一只12V6W的电阻，接在6V的电压上，则流过电阻的实际电流为（ ）A。 A 1 B 0.5 C 0.25 D 0.125 14.如图6中，S闭合前电路处于稳态，当S闭合瞬间Cu为（ ）V。 A 0 B 10 C 15 D 30 15.正弦交流电路中，电阻元件两端的电压V)30sin(2220tu，R=10Ω，则电阻电流为（ ）A。 A )30sin(222ti B )120sin(222ti C )60sin(222ti D )30sin(22ti
a 34
-2
A
图5
10Ω
图6
uC C S
3
0V -
+
10Ω 模拟、数字及电力电子技术试卷
页脚内容5 16.三相对称电路中，负载作星形联接时的功率为110W，则负载改接成三角形时的功率为（ ）W。 A 110 B 1102 C 1103 D 330
17.电路如图7中，ab间的等效电阻为（ ）Ω。 A 10 B 8 C 5 D 4 18. 如图8交流电路中，已知3CIA，4LIA。则I=（ ）A。 A 1 B 3 C 4 D 7 19. 电路中参考点改变后，电路中任意两点间的电压（ ） 。 A 增大 B 减小 C 增大或减小 D 不变 20. 如图9所示电路对负载可等效为（ ）。 A 实际电压源 B 实际电流源 C 理想电压源 D 理想电流源 21.如图10为某元件电压与电流的关系曲线，则该元件为（ ）。 A 理想电压源 B 理想电流源 C 电阻 D 无法判断 22.如图11中， a点的电位为（ ）V。 A -3 B 5 C 2 D 3 23.电路如图12中，ab间的等效电阻为（ ）Ω。 A 10 B 5 C 2.5 D 0 24.已知两个正弦量为V)60314sin(2201tu， V)30314sin(2202tu，则（ ）。
A u1比u2滞后30° B u1比u2超前30°
＋－ - + + -
U
U U
图
I U 0 I
图
a b 图7
1
484
a 1Ω
1Ω 1
Ω
8V
4V
-
3V
图11
II I图
US I
S 图9
+－
10a b 1
101
图
电路理论复习题
第一章 电路模型和电路定律一、填空题1、 在某电路中，当选取不同的电位参考点时，电路中任两点的电压_________。
2、 电路中，电压与电流的参考方向一致时称为_______________。
3、 二条以上支路的汇合点称为___________。
4、 电路中，电压与电流的方向可以任意指定，指定的方向称为________方向。
5、 若12ab I =-A ，则电流的实际方向为________，参考方向与实际方向________。
6、 一个元件为关联参考方向，其功率为-100W ，则该元件在电路中________功率。
7、 描述回路与支路电压关系的定律是________定律。
8、 线性电阻伏安特性是（u ~i ）平面上过________的一条直线。
9、 KCL 定律是对电路中各支路________之间施加的线性约束关系；KVL 定律是对电路中各支路________之间施加的线性约束关系。
10、 在 电 流 一 定 的 条 件 下 ，线 性 电 阻 元 件 的 电 导 值 越 大 ，消 耗 的 功 率越________。
在 电 压 一 定 的 条 件 下 ，电 导 值 越 大 ，消 耗 的 功 率越________。
11、 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由________来决定。
12、 KVL 是关于电路中________受到的约束；KCL 则是关于电路中________受到的约束。
13、 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u =20V ，i =5A ，则该二端元件吸收________W 的电功率。
二、选择题1、图示二端网络，其端口的电压u 与电流i 关系为 （ ）。
A. u ＝2i - 10B. u ＝2i ＋10C. u ＝-2i ＋10D. u ＝-2i - 102、图示二端网络的电压电流关系为（ ）。
A. U I =+25B. U I =-25C. U I =--25D. U I =-+254、图示电路中，2 A 电 流 源 吸 收 的 功 率 为 ()。
直流电路复习试题练习试题及答案解析
第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。
高考物理复习专题十 直流电路和交流电路单元练习题(含详细答案)
高考物理复习专题十直流电路和交流电路一、单选题1.某一电热器接在U=110V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值U m是（）A． 220VB． 110VC． 220VD． 330V2.如图，是一火警报警电路的示意图。
其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。
值班室的显示器为电路中的电流表，电两极之间接一报警器。
当传感器R3所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大3.如图甲所示，理想变压器原，副线圈的匝数比为4∶1；电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R′为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()A．原线圈两端电压的瞬时值表达式为u＝36sin 50πt(V)B．变压器原线圈的输入功率和副线圈的输出功率之比为1∶4C．R′处温度升高时，电流表的示数变大，电压表V2的示数变大D．电压表V2的示数为9 V4.一课外活动小组在一次活动中，用到的用电器上标有“36V 72W”字样，用电器工作时需使用变压器将220V的交变电压进行降压。
由于手边只有一个匝数比为5：1的变压器，不能直接使用。
经过讨论后，大家认为可在原线圈上加一个可变电阻进行调节，设计好的电路示意图如图甲所示。
当在ab两端间加上如图乙所示的电压后，用电器恰好能正常工作，则下列说法正确的是（）A．原线圈cd两点间的电压为220VB．在t=0．01s时，电压表的示数为0VC．通过原线圈中的电流为10AD．可变电阻R0上消耗的电功率为l6W5.如图所示，理想变压器的原线圈输入交变电压u＝U m sinωt，闭合开关S，电灯恰好正常发光．现将滑动变阻器滑片P向下移动，下列说法正确的是()A．理想电压表V示数变大B．理想电流表A示数变大C．变压器的输出功率变小D．副线圈的电流频率变小6.如图所示，一正弦交流电瞬时值为，通过一个理想电流表，接在一个理想变压器两端，变压器起到降压作用。
(完整版)直流稳压电路复习及习题答案
第7章直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电（正弦或非正弦）变换为单方向脉动的直流电，完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的核心元件。
常用整流电路如表7.1所示，应重点掌握单相桥式整流电路。
整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o（即输出电压的直流分量大小），均列于表7.1中。
表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM，它们是选择二极管的主要技术参数。
变压器副边电流的有效值I2是选择整流变压器的主要指标之一。
分析整流电路工作原理的依据是看哪个二极管承受正向电压，三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低，决定其是否导通。
分析时二极管的正向压降及反向电流均可忽略不计，即可将二极管视作理想的单向导电元件。
表7.1 各种整流电路性能比较表7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度，滤波通常是利用电容或电感的能量存储功能来实现的。
最简单的滤波电路是电容滤波电路，滤波电容C 与负载电阻R L 并联，其特点是： （1）输出电压的脉动大为减小，并且电压较高。
半波整流：2o U U =全波整流：2o 2.1U U =（2）输出电压在负载变化时波动较大，只适用于负载较轻且变化不大的场合，一般要求时间常数满足：C R L =τ≥2)5~3(T（3）二极管导通时间缩短，电流峰值大，容易损坏二极管。
（4）单相半波整流时二极管承受的最高反向电压增大一倍，为：2DRM 22U U =除了电容滤波电路以外，还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。
电感滤波电路的输出电压较低，一般2o 9.0U U =，峰值电流很小，输出特性较平坦，负载改变时，对输出电压的影响也较小，适用于负载电压较低、电流较大以及负载变化较大的场合，缺点是制作复杂、体积大、笨重，且存在电磁干扰。

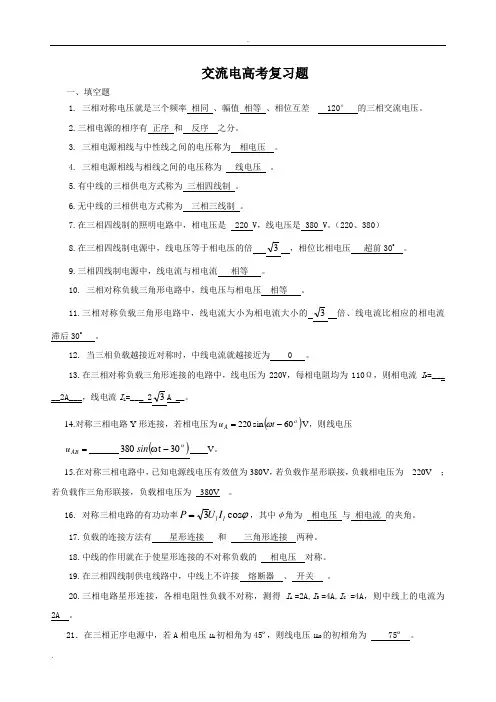

三相交流电路复习练习题(高考)答案
交流电高考复习题一、填空题1. 三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120° 的三相交流电压。
2.三相电源的相序有 正序 和 反序 之分。
3. 三相电源相线与中性线之间的电压称为 相电压 。
4. 三相电源相线与相线之间的电压称为 线电压 。
5.有中线的三相供电方式称为 三相四线制 。
6.无中线的三相供电方式称为 三相三线制 。
7.在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。
（220、380） 8.在三相四线制电源中，线电压等于相电压的倍 3 ，相位比相电压 超前30o。
9.三相四线制电源中，线电流与相电流 相等 。
10. 三相对称负载三角形电路中，线电压与相电压 相等 。
11.三相对称负载三角形电路中，线电流大小为相电流大小的 3 倍、线电流比相应的相电流 滞后30o。
12. 当三相负载越接近对称时，中线电流就越接近为 0 。
13.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流I P =___ __2A___，线电流I L =___ 23A __。
14.对称三相电路Y 形连接，若相电压为()οω60sin 220-=t u A V ，则线电压=AB u ()ο-ω30t 380sin V 。
15.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为__220V__；若负载作三角形联接，负载相电压为__380V__。
16. 对称三相电路的有功功率ϕcos 3l l I U P =，其中φ角为 相电压 与 相电流 的夹角。
17.负载的连接方法有 星形连接 和 三角形连接 两种。
18.中线的作用就在于使星形连接的不对称负载的 相电压 对称。
19.在三相四线制供电线路中，中线上不许接 熔断器 、 开关 。
20.三相电路星形连接，各相电阻性负载不对称，测得I A =2A,I B =4A,I C =4A ，则中线上的电流为 2A 。
(完整版)数字电路期末复习试题和答案解析
数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1 和0 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A B C D+A+B+C+D= 1 。
6、逻辑函数F=ABA+++= 0 。
BABBA7、O C门称为集电极开路门，多个O C门输出端并联到一起可实现线与功能。
8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2个稳态，存储8位二进制信息要8个触发器。
10、一个基本R S触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=0且R=0的信号。
11、一个基本R S触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是R S=0。
12、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
二、选择题1、一位十六进制数可以用 C 位二进制数来表示。
A.１B.２C.４D. 162、十进制数25用8421BCD码表示为 B 。
A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。
A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输入情况下，“与非”运算的结果是逻辑0。
10套数字电路复习题(带完整答案)
Made by 遇见第一套一．选择题（18分）1．以下式子中不正确的是（）a．1?A＝Ab．A＋A=Ac．d．1＋A＝12．已知下列结果中正确的是（）a．Y＝Ab．Y＝Bc．Y＝A＋Bd．3．TTL反相器输入为低电平时其静态输入电流为（）a．－3mAb．＋5mAc．－1mAd．－7mA4．下列说法不正确的是（）a．集电极开路的门称为OC门b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c．OC门输出端直接连接可以实现正逻辑的线或运算d利用三态门电路可实现双向传输5．以下错误的是（）a．数字比较器可以比较数字大小b．实现两个一位二进制数相加的电路叫全加器c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d．编码器可分为普通全加器和优先编码器6．下列描述不正确的是（）a．触发器具有两种状态，当Q=1时触发器处于1态b．时序电路必然存在状态循环c．异步时序电路的响应速度要比同步时序电路的响应速度慢d．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象7．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态为（）a．“110” b．“100” c．“010” d．“000”8、下列描述不正确的是（）a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b．寄存器只能存储小量数据，存储器可存储大量数据。
c．主从JK触发器主触发器具有一次翻转性d．上面描述至少有一个不正确9．下列描述不正确的是（）a．EEPROM具有数据长期保存的功能且比EPROM使用方便b．集成二—十进制计数器和集成二进制计数器均可方便扩展。
c．将移位寄存器首尾相连可构成环形计数器d．上面描述至少有一个不正确二．判断题（10分）1．TTL门电路在高电平输入时，其输入电流很小，74LS系列每个输入端的输入电流在40uA以下（）2．三态门输出为高阻时，其输出线上电压为高电平（）3．超前进位加法器比串行进位加法器速度慢（）4．译码器哪个输出信号有效取决于译码器的地址输入信号（）5．五进制计数器的有效状态为五个（）6．施密特触发器的特点是电路具有两个稳态且每个稳态需要相应的输入条件维持。
《电路理论》课程复习题及答案
《电路理论》课程复习题及答案《电路理论》课程复习资料⼀、填空题：1.若2ab u=-V，则电压的实际⽅向为，参考⽅向与实际⽅向。
2.⼀个具有5个结点和8条⽀路的平⾯⽹络，可列出个独⽴的KCL⽅程，列出个独⽴的KVL⽅程。
3.回路电流法以为独⽴变量；结点电位法以为独⽴变量。
4.LC并联电路中，电感电流有效值A10I L=，电容电流有效值A6I=C，则LC并联电路总电流有效值I=，此时电路呈性。
5.在叠加定理中，电压源不作⽤相当于，电流源不作⽤相当于。
6.某含源⼀端⼝电路的U OC=20V，I SC=4A，则R eq=，外接电阻为Ω5时，回路电流=。
7.线性电感元件的感抗随频率增加⽽，在直流电路中电感相当于。
8.对称三相电路中，相电流的模是线电流模的；相电流相应线电流30°。
9.⽆源⼀端⼝⽹络端电压U=240/-45°V，电流I=20/15°A，电压与电流为关联参考⽅向。
⼀端⼝⽹络的等效阻抗Z=。
此时电路呈性。
10.设有两频率相同的正弦电流)40314sin(3)(o1+=t t i A，)60314cos(2)(o2+=t t i A，则超前的电流是，超前的⾓度为。
11.RLC串联谐振电路中，谐振⾓频率0ω为，此时电路的功率因数为。
12.Ω4、Ω6和Ω12三个电阻并联，其总电阻是。
电阻并联时，电流按电阻成分配。
13.⽆源⼀端⼝⽹络N的等效阻抗Z=(10+j10)Ω，则此N可⽤⼀个元件和⼀个元件并联组合来等效。
14.理想电压源电压与外电路，它的端⼝电流与外电路。
15.将1Ω电阻与1F电容串联后，在t=0时刻接到1V的电压源上，电路的时间常数为；将1Ω电阻与1F电容并联后，在t=0时刻接到1V的电压源上，则此电路的时间常数为。
⼆、单项选择题：1.RL⼀阶电路中，时间常数与电阻R[]A.成反⽐ B.成正⽐ C.⽆关2.Ω3和Ω6电阻串联，若Ω6电阻上电压为V3，则总电压为[] A.V4 B.V.54 C.V9 D.V213.⽆源⼀端⼝⽹络N的等效导纳S10)j(10Y-=，rad/s10ω=，N可⽤⼀个电阻元件和⼀个储能元件并联组合来等效，则储能元件的参数为[]A.1H B.1FC.0.01HD.0.01F4.叠加定理适应于[]A.计算线性电路的电压和电流 B.计算⾮线性电路的电压和电流 C.计算线性电路的电压、电流和功率 D.计算⾮线性电路的功率5.在正弦交流电路中，当电容电压与电流取关联参考⽅向，则电流[] A.超前电压o90 B.落后电压o90 C.同向 D.反向6.⽤结点法分析电路，各结点的⾃导[]A.恒为正 B.恒为负 C.可正可负 D.恒为零7.描述电路中结点与⽀路电流关系的定律是[] A.KCL B.KVLC.KCL和KVLD.ABC都是8.正弦电压相量U=20/40°V，频率为50HZ，则瞬时表达式为[] A.)40314cos(20)(o+=t t u V B.)4050cos(20)(o+=t t u V C.)40314cos(28.28)(o+=t t u VD.)4050cos(28.28)(o+=t t u V9.GLC并联正弦电路，其等效导纳Y等于[]A.LC G Yωω1++= B.L C G Yωωj1j-+=C.LC G Yωω1j-+= D.L C G Yωωj j-+=10.已知⽆源⼀端⼝端⽹络的端⼝电压)4510cos(10)(o+=t t u V，)1510cos(5)(o-=t t i A，电压与电流为关联参考⽅向，则此电路的功率因数等于[]A.0 B.0.5 C.0.866 D.1三、计算题：1.求图1电路中电压u。
电子线路复习题(附答案)
一、 填空题1. PN 结具有 单向导电 性能，既加正向电压时PN 结 导通 ，加反向电压时PN 结截止。
2. N 型半导体又称电子型半导体，它主要靠 自由电子 导电。
3.硅二极管导通时的正向压降为 0.7 伏，锗二极管导通时的正向压降为0.3伏。
4. 最常用的半导体材料有 硅 和 锗 。
5. N 型半导体中多数载流子是自由电子_少数载流子是空穴。
6. 三极管具有放大作用的外部条件是发射结正偏、集电结反偏。
7. 放大电路的静态工作点过高，可能引起 饱和 失真，静态工作点过低，可能引起截止 失真。
8. NPN 型晶体三极管工作在放大状态时，三个极中电位最高的是 集电极 极。
PNP 型晶体三极管工作在放大状态时，三个极中电位最高的是发射 极。
9. 三极管的基本联接方式有：共发射极接法、共基极接法 、 共集电极接法 。
10. 场效应晶体管属于 电压 控制器件,场效应管的最大优点是 输入电阻高 。
11. 开启电压0)(>th U GS 的是 N 沟道增强型 场效应管, 开启电压0)(<th U GS 的是 P 沟道增强型 场效应管。
12. 场效应管属于电压控制器件。
场效应管从结构上分成 结型和 绝缘栅型 两大类型 13. 并联反馈的反馈量以电流形式馈入输入回路，和输入电流相比较而产生净输入量。
14. 串联 负反馈能提高放大器的输入电阻， 并联 负反馈能降低放大器的输入电阻。
15. 要从２２０Ｖ交流电源获得稳定度高的直流电压要经过变压器,整流,滤波,稳压。
16. 在整流电路的负载两端并联一只电容，其输出波形脉动的大小，将随着负载 电阻和电容量的增加而 减 小。
17. 逻辑函数F=ABC+A+B+C 的逻辑值为 1 。
18. 二进制数1100转换成十进制是12，十六进制是C 。
20. CMOS 门电路中不用的输入端不允许_悬空通过大电阻接地的输入端相当于低电平。
21. 在“或非”门构成的基本RS 触发器电路中，将___Q=0_____称为触发器的0状态，Q=1称为触发器的1状态，R D = 1，S D =0时其输出为__0____状态。
大一电路复习题及答案
大一电路复习题及答案一、选择题1. 在电路中，电压源的特点是：A. 可以提供恒定的电压B. 可以提供恒定的电流C. 既提供恒定的电压也提供恒定的电流D. 既不能提供恒定的电压也不能提供恒定的电流答案：A2. 欧姆定律的数学表达式是：A. V = IRB. V = RIC. I = VRD. I = RV答案：A3. 电容的作用是：A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A4. 理想电流源的特点是：A. 无论负载如何变化，输出电流恒定B. 无论负载如何变化，输出电压恒定C. 输出电流与负载无关D. 输出电压与负载无关答案：A5. 串联电路中，总电阻的大小等于：A. 各电阻之和B. 各电阻之积C. 各电阻之差D. 各电阻倒数之和答案：A二、填空题6. 基尔霍夫电流定律表明，在一个节点上，流入的电流之和等于__________。
答案：流出的电流之和7. 电感器在直流电路中相当于__________。
答案：短路8. 电路中，功率的计算公式是 P = __________。
答案：VI9. 两个电阻值分别为 R1 和 R2 的电阻并联时，总电阻 R 为__________。
答案：1/(1/R1 + 1/R2)10. 交流电的有效值是指在相同时间内，交流电与直流电产生相同热效应的__________。
答案：直流电的电压或电流值三、简答题11. 什么是叠加定理？答案：叠加定理是指在复杂电路中，可以分别计算每个电源单独作用时的电流或电压，然后将这些电流或电压相加，得到总的电流或电压。
12. 什么是戴维南定理？答案：戴维南定理是指任何线性双端网络都可以用一个单一的电压源和一个电阻器来等效替代，该电压源的电压等于网络两端的开路电压，电阻器的电阻等于网络两端短路时的等效电阻。
四、计算题13. 给定一个串联电路，包含两个电阻R1 = 100Ω 和R2 = 200Ω，以及一个电压源 V = 20V。
求电路中的总电流 I。
