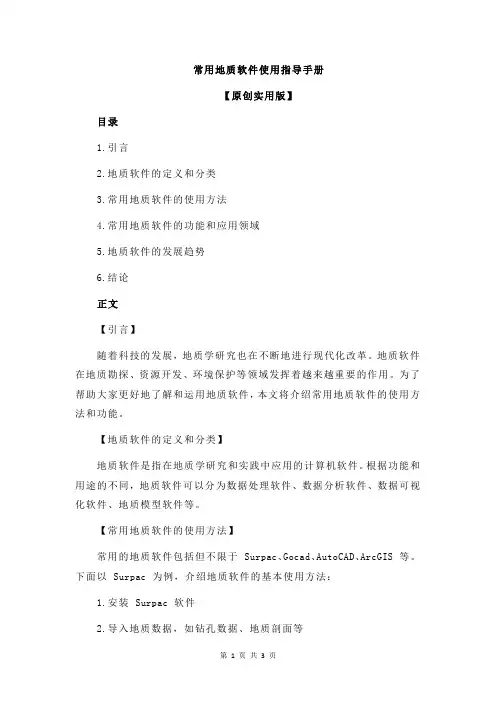

常用地质软件使用指导手册【原创实用版】目录1.引言2.地质软件的定义和分类3.常用地质软件的使用方法4.常用地质软件的功能和应用领域5.地质软件的发展趋势6.结论正文【引言】随着科技的发展，地质学研究也在不断地进行现代化改革。
地质软件在地质勘探、资源开发、环境保护等领域发挥着越来越重要的作用。
为了帮助大家更好地了解和运用地质软件，本文将介绍常用地质软件的使用方法和功能。
【地质软件的定义和分类】地质软件是指在地质学研究和实践中应用的计算机软件。
根据功能和用途的不同，地质软件可以分为数据处理软件、数据分析软件、数据可视化软件、地质模型软件等。
【常用地质软件的使用方法】常用的地质软件包括但不限于 Surpac、Gocad、AutoCAD、ArcGIS 等。
下面以 Surpac 为例，介绍地质软件的基本使用方法：1.安装 Surpac 软件2.导入地质数据，如钻孔数据、地质剖面等3.数据处理，包括数据清洗、编辑、整合等4.数据分析，如统计分析、空间分析等5.数据可视化，如制作地质图、三维地质模型等6.导出报告和数据【常用地质软件的功能和应用领域】地质软件具有以下功能：1.数据处理：对原始地质数据进行清洗、编辑、整合等操作，提高数据质量。
2.数据分析：对处理后的数据进行统计分析、空间分析等，挖掘数据背后的规律。
3.数据可视化：将处理后的数据以图表、地质图、三维地质模型等形式展示出来，便于理解和交流。
4.地质模型：通过地质数据建立地质模型，用于地质勘探、资源开发、环境保护等领域。
地质软件的应用领域包括：1.地质勘探：通过地质软件进行数据处理和分析，寻找矿产资源、地下水等。
2.资源开发：利用地质软件对矿产资源进行开发和利用，提高资源利用率。
3.环境保护：通过地质软件对地质环境进行监测和评价，为地质灾害防治提供支持。
【地质软件的发展趋势】随着计算机技术的发展，地质软件将呈现出以下发展趋势：1.智能化：地质软件将更加智能化，能够自动识别和处理地质数据。
地质数据库 surpac教程
Gemcom Surpac™
强制表----软件自动创建
Collar钻孔表 Survey测斜表 translation 转换表 Style 风格表
hole_id y x z max_depth hole_path Drill_type ……
hole_id depth y (calculated) x (calculated) z (calculated) dip azimuth
选项表----用户手动添加
岩性表
hole_id samp_id depth_from y_from (calculated) x_from (calculated) z_from (calculated) depth_to y_to (calculated) x_to (calculated) z_to (calculated) 岩性代号 地层代号 ……
化验表 hole_id samp_id depth_from y_from (calculated) x_from (calculated) z_from (calculated) depth_to y_to (calculated) x_to (calculated) z_to (calculated) … … …….
选项表的三种类型
Table Type Fields
interval e.g. down hole samples
hole_id samp_id depth_from y_from (calculated) x_from (calculated) z_from (calculated) depth_to y_to (calculated) x_to (calculated) z_to (calculated)

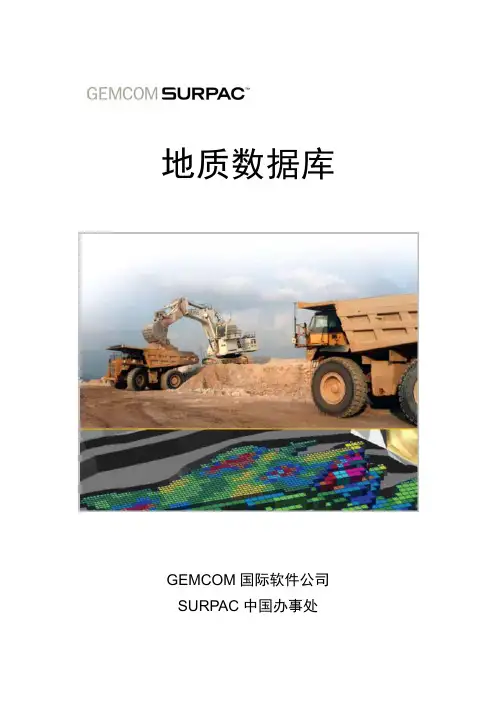

Surpac-地质数据库
地质数据库GEMCOM国际软件公司SURPAC中国办事处GEMCOM国际软件公司（Gemcom Software International Inc）保留对本手册的所有权利。
SURPAC软件和本手册的所有权属于GEMCOM国际软件公司，未经GEMCOM国际软件公司及其SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）的书面许可，任何人不得出售、复制、拷贝本手册或手册的任何部分。
如果需要获得这样的许可，请向当地的GEMCOM办事处申请。
或登陆GEMCOM网站和GEMCOM国际软件公司SURPAC中国办事处网站（中文）联系相关事宜。
我们尽可能详细谨慎地准备本套手册，仍然难免出现一些错误和疏漏，真诚的希望读者提出改进意见。
GEMCOM国际软件公司（Gemcom Software International Inc）拥有Gemcom，Gemcom logo，及其产品Whittle，SURPAC，GEMS，Minex，InSite 和PCBC的所有权利，本手册涉及的产品为Gemcom Surpac 6.0本教材是由GEMCOM中国办事处根据其软件在中国区培训的需要编写完成，也可以作为用户使用时的参考。
我们将根据软件的版本升级而进行更新，力求与SURPAC软件的发展相一致。
然而，本手册仍然不可能为用户提供无限详尽的说明，所以其重点是讲解软件常用功能和工具如何使用。
对于新用户它是一个很好的学习教材。
对于授权用户，建议接受相应的软件培训。
本手册中包含有配套的数据文件，建议使用者结合配套的数据文件使用，效果会更好。
配套的数据文件可以登陆SURPAC中国办事处网站下载。
如果您在使用本教材的过程中遇到问题，请联系GEMCOM国际软件公司SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）：地址：北京市石景山路22号长城大厦701室邮编：100043电话：(010) 8868 2561/2562/2560传真：(010) 8868 2560邮箱：support@网址：第1章绪论 (1)1.1 概述 (1)1.2 需求 (1)1.3 目标 (1)1.4 准备工作 (1)第2章地质数据库结构 (3)2.1 本书主要内容 (3)2.2 地质数据的描述形式 (4)2.3 SURPAC地质数据库的结构 (4)2.4 结合软件整理地质数据 (7)2.5 分析实例地质数据 (7)第3章创建一个SURPAC地质数据库 (11)3.1 创建数据库结构 (11)3.2 编辑转换表 (14)3.3 导入数据 (15)3.4 打开/关闭已有的SURPAC数据库 (18)3.5 映射到一个已有的数据库 (19)第4章编辑、浏览、管理数据库 (22)4.1 查看表 (22)4.2 编辑表 (23)4.3 插入记录 (26)4.4 删除记录 (26)4.5 字段运算 (27)第5章三维空间显示钻孔 (28)5.1 设置钻孔显示风格 (28)5.2 显示钻孔 (31)5.3 钻孔隐藏和刷新 (33)第6章地质解译和剖面品位计算 (34)6.1 创建剖面 (34)6.2 地质解译（圈定矿体） (38)6.3 计算线段品位 (45)第7章数据提取 (47)7.1 提取钻孔平面图/剖面图 (47)7.2 提取钻孔信息 (49)7.3 提取样品表中数据，获得取样长度 (50)7.4 统计样长，确定组合样长 (52)第8章组合 (55)8.1 样品组合原理 (56)8.2 根据勘探工程组合 (56)8.3 根据台阶高程组合 (61)8.4 图形方式组合 (63)第9章基本统计与分析 (66)9.1 基本统计 (66)9.2 处理特高品位 (69)第1章绪论1.1 概述本书介绍了地质数据库的原理以及SURPAC中应用地质数据库建模的一些实例。
SURPAC 系统模块功能介绍参考
SURPAC 系统模块功能介绍1、核心模块（Core Modules）SURPAC软件的核心是一个完全集成的数据可视化，可编辑，真正意义上的三维图形模块。
三维图形（3D Graphics）¾真三维图形环境，完全真彩效果¾数据的逐层显示¾多视角多视窗查看¾旋转，平移和缩放显示¾强大的图形编辑功能¾虚拟现实和动画模拟DTM工具（DTM tools）¾创建地表模型，进行图形显示，形成彩色地图、地貌图¾根据DTM创建剖面线¾体积计算功能可以计算多种方式形成的体积¾ DTM之间运算，对多个DTM进行相交、合并计算，以创建一个新的DTM¾将线串落在DTM上，进行线串和DTM间的数据处理¾根据产状模拟断层模型形成断层面¾根据测量获得的散点，插值拟合获得等值线，进一步形成DTM面多种语言支持（Language Support）¾软件中包含多个国家多种语言，可以根据需要选择绘图（Plotting）¾可以将任意视角的三维立体图输出图片文件用于展示和打印¾根据线文件生成高质量的平面图，剖面图，投影图等各类图纸¾使用模板化设置绘制风格一致的图纸¾用户可定义的花纹图案，颜色充填和各类符号¾用户可定义绘制区(多视图绘图)及标题块¾绘制任意图幅、比例甚至不同方向不同比例的图件¾绘图完成后，仍可以补充，删除，修改等等编辑方式¾图纸可以直接输出为DXF文件格式，以便于在AutoCAD中操作¾图形化预览，并能在所有通用绘图设备上进行绘制2、工具模块（Tools）工具模块主要提供了各种矿业软件数据的接口，增强软件和相关软件的交流和交互功能。
自动绘图（Autoplot）¾自动绘图功能完成“所见即所得”快速打印，是一个很容易使用的绘图功能数据转换模块（Data Plug-ins）¾通过转化模块使软件可以接受多种矿业软件创建的文件格式，同时可以输出多种文件格式，增强软件数据的交互应用¾直接调入AutoCAD的DXF和DWG格式文件¾导入坐标，将ASCII码坐标数据转换为SURPAC格式线串文件报告（String File Reports）¾根据矿物/物质分类，资源分级等来生成用户定义报告来表述品位估算的结果¾最终面积体积提供了一个工具，通过沿线文件提取截面并使用最终面积来计算体积 – 它与传统的计算掘进体积的方法是一样的¾剖分最终面积体积计算指定标高间的体积¾它一般用于DTM体积的快速查验，在许多情况下还是能给出可以接受的结果网络管理器（Network Licence Manager）¾通过在一个电脑上运行网络管理器作为许可的主机，其他电脑可以通过访问它获得软件的使用许可3、测量模块（Surveying）强大的地下和地表测量模块，方便的创建和管理。

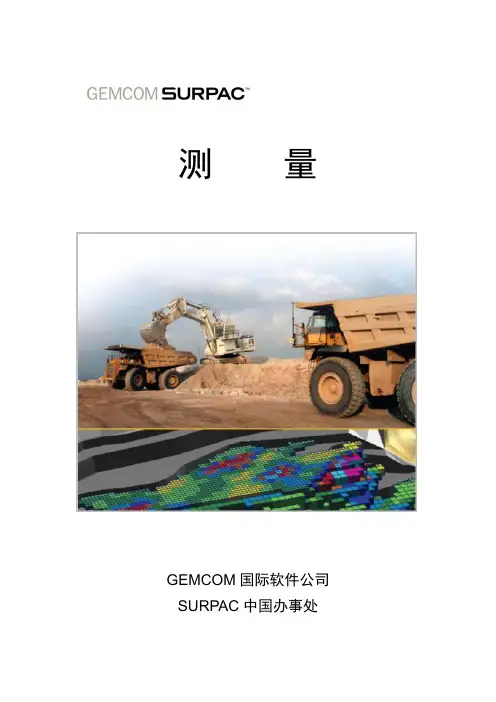

Surpac-测量
测量GEMCOM国际软件公司SURPAC中国办事处版权GEMCOM国际软件公司（Gemcom Software International Inc）保留对本手册的所有权利。
SURPAC软件和本手册的所有权属于GEMCOM国际软件公司，未经GEMCOM国际软件公司及其SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）的书面许可，任何人不得出售、复制、拷贝本手册或手册的任何部分。
如果需要获得这样的许可，请向当地的GEMCOM 办事处申请。
或登陆GEMCOM网站和GEMCOM国际软件公司SURPAC中国办事处网站（中文）联系相关事宜。
我们尽可能详细谨慎地准备本套手册，仍然难免出现一些错误和疏漏，真诚的希望读者提出改进意见。
GEMCOM国际软件公司（Gemcom Software International Inc）拥有Gemcom，Gemcom logo，及其产品Whittle，SURPAC，GEMS，Minex，InSite 和PCBC的所有权利，本手册涉及的产品为Gemcom Surpac 6.0本教材是由GEMCOM中国办事处根据其软件在中国区培训的需要编写完成，也可以作为用户使用时的参考。
我们将根据软件的版本升级而进行更新，力求与SURPAC软件的发展相一致。
然而，本手册仍然不可能为用户提供无限详尽的说明，所以其重点是讲解软件常用功能和工具如何使用。
对于新用户它是一个很好的学习教材。
对于授权用户，建议接受相应的软件培训。
本手册中包含有配套的数据文件，建议使用者结合配套的数据文件使用，效果会更好。
配套的数据文件可以登陆SURPAC中国办事处网站下载。
如果您在使用本教材的过程中遇到问题，请联系GEMCOM国际软件公司SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）：地址：北京市石景山路22号长城大厦701室邮编：100043电话：(010) 8868 2561/2562/2560传真：(010) 8868 2560邮箱：support@网址：目录第1章测量数据库 (1)1.1 数据库概述 (1)1.2 测量数据库的结构 (1)1.3 测量数据库的创建 (3)1.4 测量数据库的数据录入（手动数据输入） (6)1.5 测量数据库的数据导入（自动数据导入） (8)1.6 测量数据库的数据导出 (13)第2章地表测量 (16)2.1 地面导线测量 (16)第3章地下测量 (21)3.1 地下导线测量 (21)3.2 支距法测量 (26)第4章观测数据的处理 (30)4.1 处理输入文件 (30)4.2 处理来自测站的输入文件 (35)4.3 直接下载测量数据 (39)第5章文件导入和导出 (40)5.1 查看GIF影像 (40)5.2 GIF影像覆盖DTM文件（纹理方式） (41)5.3 在DTM表面覆盖一个GIF影像 (43)5.4 在DTM上画点 (46)5.5 导入DXF文件 (49)5.6 导入文本文件 (50)5.7 按测点编号对线进行分类 (53)第6章稳定性监测 (57)6.1 添加PRISM（稳定性监测）表 (57)6.2 稳定性监测表中载入数据 (58)6.3 显示移动曲线 (64)6.4 创建 prism移动的文本报告 (68)第1章测量数据库本章学习测量数据库的结构、创建、数据录入与数据导出等内容。
用surpac软件建模文档说明
用SURPAC软件建模文档说明目录1 有关概念 (1)2 项目数据在微机中存贮组织 (1)3 原始数据的组织 (1)4剖面解译 (2)4.1 文件组织 (2)4.2 文件的命名方法 (3)4.3 线串号分配 (3)4.3.1 “勘探线”类型的文件 (3)4.3.2 “地层”类型的文件 (3)4.3.3 “矿体”类型的文件 (4)4.3.4 “小矿体”类型的文件 ............................... 错误！未定义书签。
4.3.5 “剖面坐标线”类型的文件 (5)4.3.6“钻孔剖面”类型的文件 (5)4.3.7 “用于打印的剖面图”类型的文件 (5)5 中段解译 ............................................................................................ 错误！未定义书签。
5.1 文件组织 .................................................................................... 错误！未定义书签。
5.2 文件的命名方法 ........................................................................ 错误！未定义书签。
5.3 线串号分配 ................................................................................ 错误！未定义书签。
5.3.2 “地层”类型的文件................................... 错误！未定义书签。
5.3.3 “矿体”类型的文件 ................................... 错误！未定义书签。
Surpac-块体模型
块体模型GEMCOM国际软件公司SURPAC中国办事处版权GEMCOM国际软件公司（Gemcom Software International Inc）保留对本手册的所有权利。
SURPAC软件和本手册的所有权属于GEMCOM国际软件公司，未经GEMCOM国际软件公司及其SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）的书面许可，任何人不得出售、复制、拷贝本手册或手册的任何部分。
如果需要获得这样的许可，请向当地的GEMCOM办事处申请。
或登陆GEMCOM网站和GEMCOM国际软件公司SURPAC中国办事处网站（中文）联系相关事宜。
我们尽可能详细谨慎地准备本套手册，仍然难免出现一些错误和疏漏，真诚的希望读者提出改进意见。
GEMCOM国际软件公司（Gemcom Software International Inc）拥有Gemcom，Gemcom logo，及其产品Whittle，SURPAC，GEMS，Minex，InSite 和PCBC的所有权利，本手册涉及的产品为Gemcom Surpac 6.0本教材是由GEMCOM中国办事处根据其软件在中国区培训的需要编写完成，也可以作为用户使用时的参考。
我们将根据软件的版本升级而进行更新，力求与SURPAC软件的发展相一致。
然而，本手册仍然不可能为用户提供无限详尽的说明，所以其重点是讲解软件常用功能和工具如何使用。
对于新用户它是一个很好的学习教材。
对于授权用户，建议接受相应的软件培训。
本手册中包含有配套的数据文件，建议使用者结合配套的数据文件使用，效果会更好。
配套的数据文件可以登陆SURPAC中国办事处网站下载。
如果您在使用本教材的过程中遇到问题，请联系GEMCOM国际软件公司SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）：地址：北京市石景山路22号长城大厦701室邮编：100043电话：(010) 8868 2561/2562/2560传真：(010) 8868 2560邮箱：support@网址：目录第1章块体模型概念 (1)什么是Surpac块体模型？ (1)块模型的概念 (2)第2章创建块体模型 (4)2.1 创建块体模型 (4)任务：创建块体模型 (6)2.2 增加属性及背景值 (10)任务：创建块体模型属性 (10)2.3 约束 (12)任务：新建约束文件 (12)2.4 块体模型的显示 (14)任务：显示块体模型 (14)任务：建立组合约束条件 (16)2.5 加载约束块模型 (22)任务：加载约束块模型 (22)第3章块体模型赋值 (25)3.1 基本介绍 (25)3.2 直接赋值法 (27)任务：为块模型直接赋值 (27)任务：导入其它软件的块模型 (30)3.3 距离幂次反比法 (31)任务：距离幂次反比法赋值 (32)3.4 根据属性为模型着色 (36)任务：根据属性为模型着色 (36)3.5 第二次估值 (39)任务：第二次估值 (39)第4章资源储量报告 (46)4.1 块模型的报告 (46)任务：块模型报告 (46)4.2 块体的数学计算 (49)任务：块体的数学计算 (49)任务：块体计算练习 (51)第1章块体模型概念这一章将介绍在Surpac块体模型中使用的术语和基本概念。
SURPAC 5.2软件网络版安装指南
SURPAC 5.2软件网络版安装指南1、首先您必须确保您的局域网工作正常，并且您的系统中已安装了TCP/IP协议，如果还没有，请在控制面板里的网络功能中添加。
一般这是WINDOWS默认安装的。
2、将SURPAC VISION 5.2版的CD插入光驱，在主安装界面上选择Install →Utilities(在界面的下方中间)，再选择其中的Surpac Licence SSILM（网络管理器）进行安装。
3、请先认真阅读有关许可协议书并接受相关条款，选择“accept”4、确认安装文件的路径5、确认位置后，点下一步。
文件将按指定的路径进行安装直到安装完成。
6、退出安装选项和程序。
7、在桌面上找到Surpac Licence Manager图标并激活它。
同时确认你的软件锁已经安装在你的服务器上（将安装有Surpac Licence Manage的计算机作为服务器）8、你的计算机将自动搜索出软件锁的编号（例如：SSILM HOST: aa021404）。
9、点击菜单上的Server中的Install10、确认SSILM Service即网络管理器是否安装。
下图表明已经安装，从而可以安装运行密码:11、当你进行第一次安装时，点击菜单上的Edit中的New Token12、没有确定相应的产品和版本，点击“确定”13、按下图所示，确定软件产品名称和版本类型，如果版本类型与你安装的版本类型不一致，请手动改为你安装的版本类型，否则密码无效，然后点击OK。
14、按照我们所提供的密码，输入到下列表中，后确定OK15、当密码得到确认后，显示相关的编号、等级、密码、有效期、用户数量及功能说明16、选择菜单中的File中的Save、进行保存该文件。
17、在进入软件系统之前，要确保网络服务器已经启用，因此选择菜单上的Server中的Start18、可能在开始时出现启动失败的提示，此时，你需要点击：Server下的Stop来停止原来的运行活动，其提示为网络服务器已经停止19、再次点击菜单上的Server中的Start，确认网络服务器已经启用20、至此，网络版的安装和启动完成。
Surpac-地下采矿设计
地下采矿设计GEMCOM国际软件公司SURPAC中国办事处GEMCOM国际软件公司（Gemcom Software International Inc）保留对本手册的所有权利。
SURPAC软件和本手册的所有权属于GEMCOM国际软件公司，未经GEMCOM国际软件公司及其SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）的书面许可，任何人不得出售、复制、拷贝本手册或手册的任何部分。
如果需要获得这样的许可，请向当地的GEMCOM办事处申请。
或登陆GEMCOM网站和GEMCOM国际软件公司SURPAC中国办事处网站（中文）联系相关事宜。
我们尽可能详细谨慎地准备本套手册，仍然难免出现一些错误和疏漏，真诚的希望读者提出改进意见。
GEMCOM国际软件公司（Gemcom Software International）拥有Gemcom，Gemcom logo，及其产品Whittle，SURPAC，GEMS，Minex，InSite 和PCBC的所有权利，本手册涉及的产品为Gemcom Surpac 6.0本教材是由GEMCOM中国办事处根据其软件在中国区培训的需要编写完成，也可以作为用户使用时的参考。
我们将根据软件的版本升级而进行更新，力求与SURPAC软件的发展相一致。
然而，本手册仍然不可能为用户提供无限详尽的说明，所以其重点是讲解软件常用功能和工具如何使用。
对于新用户它是一个很好的学习教材。
对于授权用户，建议接受相应的软件培训。
本手册中包含有配套的数据文件，建议使用者结合配套的数据文件使用，效果会更好。
配套的数据文件可以登陆SURPAC中国办事处网站下载。
如果您在使用本教材的过程中遇到问题，请联系GEMCOM国际软件公司SURPAC 中国办事处（北京市凯迪捷科贸有限责任公司）：地址：北京市石景山路22号长城大厦701室邮编：100043电话：(010) 8868 2561/2562/2560传真：(010) 8868 2560邮箱：support@网址：第1章地下采矿设计简介 (1)1.1 需求 (1)1.2 目标 (1)1.3 工作流程 (1)第2章井巷中线设计 (3)2.1 查看数据 (3)任务：查看数据 (3)2.2 设计沿脉巷道中线 (4)任务：设计沿脉巷道中线 (4)2.3 设计穿脉巷道中线 (9)任务：设计穿脉巷道中线 (9)2.4 设计主斜坡道 (15)任务：设计主斜坡道（也称下斜、下山） (15)第3章采区巷道布置设计 (25)3.1 准备数据 (25)任务：准备数据 (25)3.2 生成最短路径 (27)任务：生成最短路径 (27)3.3 井下采区布置设计 (28)任务：井下采区布置设计 (28)3.4 由中线生成房柱式巷道布置 (30)任务：由中线生成房柱式巷道布置 (30)第4章井巷实体模型 (32)4.1 根据巷道中线生成实体巷道 (32)任务：根据巷道中线生成实体巷道 (32)4.2 由测量数据生成实体巷道 (34)任务：由测量数据生成实体巷道 (34)第1章地下采矿设计简介地下采矿是根据对地质情况的掌握程度，为矿床的地下开采设计开拓、采准和切割（简称采切）与回采等系统。
Surpac_三维矿业软件-3.基本原理和操作
网络版注册
1. 安装网络管理器Surpac license manager
在软件锁所在机器—即服务器上安装网络管理器，详情请参考SURPAC 6.0软件网络管 理器安装和应用指南.pdf。
网络版注册
2. 在局域网内的任一台机器上运行
网络版注册
点右键
3. 修改桌面图标
• H:\ProgramFiles\Gemcom\Surpac\612\nt_ i386\bin\surpac2.exe -lm …(surpacServer) -class …(survey)
帮助
• 字段帮助和窗体帮助 • 在线帮助 • 指南 • 技术支持
• 88682561/62 • @ • • QQ:
范围可以表示线（段、点、体、网、三角形），ID等的一组据。
Gemcom Surpac™
线文件
4. 线文件—组织结构
线串1 线段1 点1 点n 线段n 点1 线段1 线串n 线段n
点1
点n
点1
Y
X
Z
D1
Dn
任务： 查看 kbb135.str
线文件的结构
线的类型
• 开放线
• 闭合线 • 点
线的方向
• 练习：某线段，创建中点，按方位和距离移动中点，
插入
• 演示：根据中线画巷道线
DTM和3DM
• .
地表或露天坑
• 表面模型DTM ：用来表示一个表面。
• 实体模型3DM：用来表示一个三维的实体轮廓，封闭的面
矿体、巷道
DTM
表面模型的一些操作
• 创建地表dtm • 线文件和DTM的关系 • DTM的显示隐藏及着色 • DTM的剪切和相交
图形的放大和缩小。
