大锻件锻造拔长砧型

合集下载

浅谈大型锻件锻造拔长新工艺

浅谈大型锻件锻造拔长新工艺

得整个锻造工作内部质量控制变得更加严格, 致使传统 的镦粗、 拔长变形锻 造工艺逐渐无法当今锻造生产要求,为此在工作中必须要采取新技术来进 行研究与分析, 以保 障锻造工作的顺利进行 。 大型锻件 锻造工艺分析 大型锻件是当今冶金、 电力、 化工 、 石油 、 交通运输等大型成套设施生产
科 学 理 论
科学

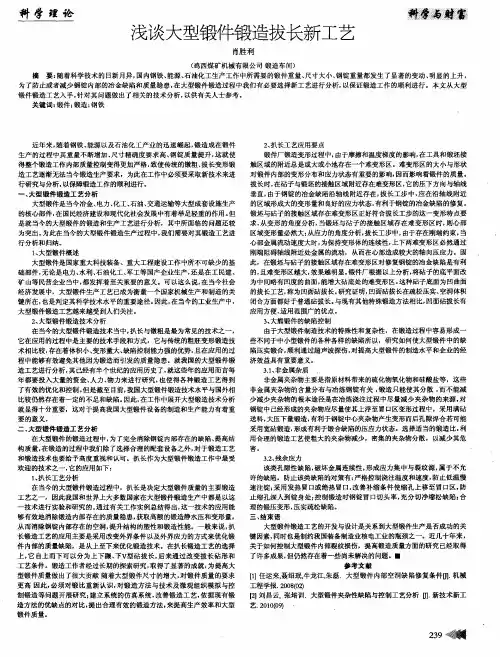

浅谈大型锻件锻造拔长新工艺
肖胜 利
( 鸡西煤矿机械有 限公 司 锻 造车间)
摘 要: 随着科学技术的 日新月异 , 国内钢铁、 能源、 石油化工生产工作 中所需要 的锻件重量、 尺寸大小、 钢锭重量都发生了显著的变动 、 明显 的上升 , 为了防止或者减 少钢 锭内部的冶金缺陷和质 量隐患, 在 大型锻件锻造 过程 中我们 有必要选 择新工艺进行 分析 , 以保证锻造工作 的顺利 进行。本文从大型 锻件锻造 工艺入 手, 针对其 问题做 出了相关的技 术分析, 以供有关 人士参考 。 关键 词: 锻件; 锻造; 钢铁
近年来 , 随着钢铁 、 能源 以及石油化工产业 的迅速 崛起 , 锻 造成在锻件 生产 的过程 中其重量不断增加 、 尺寸精确度要求 高、 钢锭质 量提升 , 这就使
2 、 扒 长 工 艺应 用 要 点
锻件厂锻造变形过程中, 由于摩擦和温度梯度 的影响, 在工具和锻坯接
触 区域 的附近总是或大或小地存在一个难变形 区。难变形区的大小与形状 对锻件 内部的变 形分布和应力状态有重要的影响, 因而影响着锻件 的质量 。
陷压实锻合 , 顺利通过超声波探伤, 对提 高大型锻件的制造水平和企业的经 济效益具有重要意义。 3 . 1 、 非金属杂质 . 非金属夹杂物主要是指原材料带来的硫化物氧化物和硅酸盐等,这些 非金属夹杂物的含量分布 与冶炼钢锭有关 , 锻造 只能使其分散 , 而不能减

7-大型锻件及其制造工艺-聂绍珉

7-大型锻件及其制造工艺-聂绍珉

研究生课程教学大纲课程所属类别:硕士课程编号:2080503007课程名称:大型锻件及其制造工艺概论开课院系:机械学院塑性成形系任课教师:聂绍珉先修课程:适用学科范围:学时:24 学分:1.5开课学期: 2 开课形式:讲授课程目的和基本要求:(200字左右)讲述大型锻件在国民经济、国防建设、特别是在装备制造中的作用和意义,国内外主要大锻件的生产水平。

使学生了解大型锻件的力学基础和制造工艺过程、大型锻件在制造过程各环节中存在的主要问题、大型锻件的特殊锻造方法及其力学机理、典型大锻件的锻造工艺。

要求学生对大锻件的特殊质量要求、特殊制造工艺及其存在的主要问题有基本的了解。

课程主要内容及学时分配:(1000~1500字)第一章绪论介绍大型锻件的特点及基本概念、国内外大型锻件及主要工艺装备的发展水平、主要研究方向及课程内容。

(2学时)第二章金属塑性加工的经典理论及现代方法应力分析;应变分析;基本方程:平衡方程、几何方程、物理方程;屈服条件及其几何表达;全量理论及增量理论;变形力学简图;金属的塑性及其影响因素、提高塑性的工艺因素;变形抗力及其影响因素;研究金属塑性变形的现代方法。

(3学时)第三章现代炼钢技术电弧炉炼钢的发展概况及电弧炉的结构。

碱性电炉炼钢工艺过程:炉料及其准备,熔化期,氧化期,还原期,出钢。

大锻件用钢的炉外精炼:钢包吹氩法,钢液的真空处理,炉外精炼的基本手段(LD法、LL法、TD 法、RH法、DH法)。

大锻件用钢钢包精炼的主要工艺:ASEA-SKF法及Finkl—Mohr法,LF和LFV法,VOD法,V AD法,AOD法。

钢包喷射冶金法:TN法,SL法,CAB法。

电渣重熔法—ESR。

(4学时)第四章大型锻件用钢锭及铸锭技术大型钢锭的类型:普通钢锭,短粗型钢锭,短冒口钢锭,细长型钢锭,空心钢锭,多锥度钢锭,电渣重熔钢锭。

铸锭工艺:铸锭中钢液发生的物理化学变化,普通铸锭法:大气环境浇注、上注法、下注法、惰性气体保护,真空铸锭法:普通真空铸锭、真空吹氩铸锭;钢锭的缺陷:偏析(偏析的种类、危害及减轻偏析的措施),非金属夹杂(种类、形成机理、存在的形态及危害、消除或改善措施),气体(种类、铸锭中气体的形成机理、钢锭中的气体分布规律、危害),孔洞(种类、形成机理、危害及预防措施)。

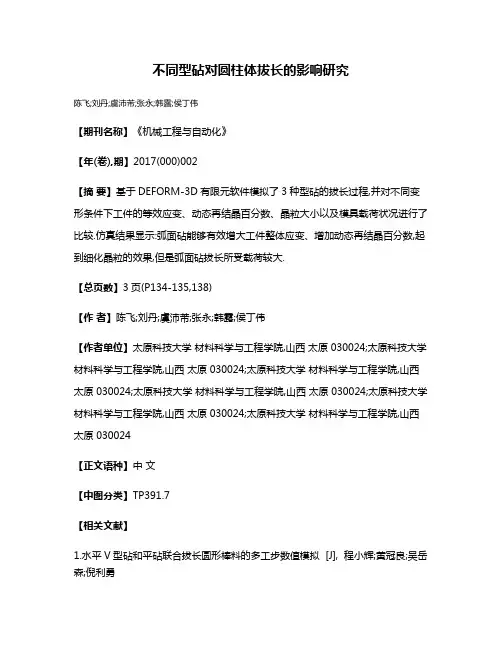

不同型砧对圆柱体拔长的影响研究

不同型砧对圆柱体拔长的影响研究

不同型砧对圆柱体拔长的影响研究
陈飞;刘丹;虞沛芾;张永;韩露;侯丁伟
【期刊名称】《机械工程与自动化》
【年(卷),期】2017(000)002
【摘要】基于DEFORM-3D有限元软件模拟了3种型砧的拔长过程,并对不同变形条件下工件的等效应变、动态再结晶百分数、晶粒大小以及模具载荷状况进行了比较.仿真结果显示:弧面砧能够有效增大工件整体应变、增加动态再结晶百分数,起到细化晶粒的效果,但是弧面砧拔长所受载荷较大.
【总页数】3页(P134-135,138)
【作者】陈飞;刘丹;虞沛芾;张永;韩露;侯丁伟
【作者单位】太原科技大学材料科学与工程学院,山西太原 030024;太原科技大学材料科学与工程学院,山西太原 030024;太原科技大学材料科学与工程学院,山西太原 030024;太原科技大学材料科学与工程学院,山西太原 030024;太原科技大学材料科学与工程学院,山西太原 030024;太原科技大学材料科学与工程学院,山西太原 030024
【正文语种】中文
【中图分类】TP391.7
【相关文献】
1.水平V型砧和平砧联合拔长圆形棒料的多工步数值模拟 [J], 程小辉;黄冠良;吴岳森;倪利勇
2.不同规格弧形砧对圆柱体拔长影响的研究 [J], 陈飞;刘丹;韩露;侯丁伟;赵阳
3.合理选择大截面锻件FM拔长时的砧型、砧宽比和压下量 [J], 李姣;王敬禹;刘建红;徐明昊;刘颖
4.FM上下V型砧拔长圆柱体应力状态的定性试验研究 [J], 李仕华;刘助柏
5.FM上下V型砧新锻造法拔长圆柱体时心部应力场的定量物理模拟 [J], 李仕华;李纬民;刘助柏;赵长财
因版权原因,仅展示原文概要,查看原文内容请购买。

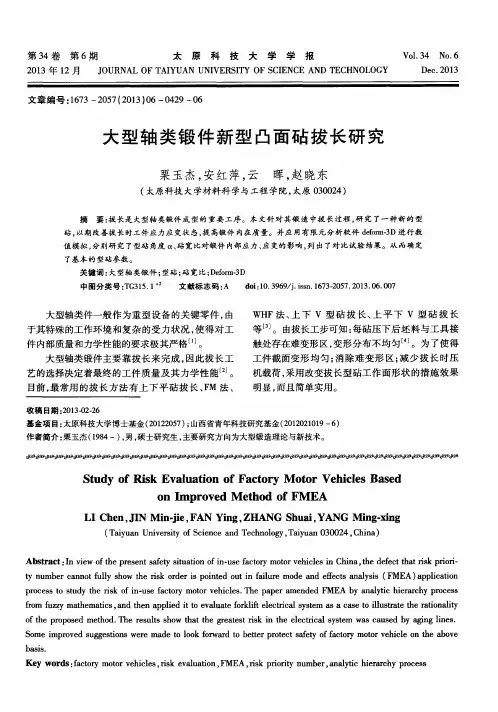

大型轴类锻件新型凸面砧拔长研究

大型轴类锻件新型凸面砧拔长研究

L I Ch e n, J I N Mi n - j i e , F A N Y i n g , Z HANG S h u a i , Y AN G Mi n g - x i n g
( T a i y u a n U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y , T a i y u a n 0 3 0 0 2 4 , C h i n a )
文章 编号 : 1 6 7 3— 2 0 5 7 ( 2 0 1 3 ) 0 6— 0 4 2 9— 0 6
大 型 轴 类 锻 件 新 型 凸 面 砧 拔 长 研 究
栗玉杰 , 安红萍 , 云 晖 , 赵 晓东
( 太原科 技 大 学材 料科 学与工程 学院 , 太原 0 3 0 0 2 4 )
St ud y o f Ri s k Ev a l ua t i o n o f Fa c t o r y Mo t o r Ve hi c l e s Ba s e d
o n I m pr o v e d Me t h o d o f FM EA
Abs t r ac t: I n v i e w o f t he p r e s e n t s a f e t y s i t u a t i o n o f i n— u s e f a c t o r y mo t o r v e h i c l e s i n Chi na, t he d e f e c t t h a t r i s k p io r r i —
大型 轴类 件一 般 作 为重 型 设 备 的关 键 零 件 , 由
WHF法 、 上 下 V 型砧 拔 长、 上 平 下 V 型 砧 拔 长 等_ 3 ] 。由拔长 工步 可知 : 每 砧压 下 后坯 料 与 工具 接 触 处存 在难 变形 区 , 变 形 分 布不 均 匀 J 。为 了使 得

大型锻件锻造工艺过程

大型锻件锻造工艺过程

大锻件一般应用在大型机械的关键部位,由于工作环境恶劣,受力复杂多变,因此,在生产过程中对大型锻件的质量要求很高。

大锻件由钢锭直接锻造成形,生产大型锻件时,即使采用最先进的冶金技术,钢锭内部也不可避免存在微裂纹、疏松、缩孔、偏析等缺陷,严重影响锻件的质量,为了消除这些缺陷,提高锻件质量,就必须改进锻造工艺,选用合理的锻造工艺参数。

大锻件锻造不仅要满足所需零件形状和尺寸,而且重要的是破碎铸态组织、细化晶粒、均匀组织、锻合缩孔、气孔和缩松等缺陷,提高锻件内部质量。

钢锭尺寸愈大,钢锭中的缺陷也愈严重,锻造改善缺陷愈困难,进而增加了锻造难度。

在锻造过程中,镦粗和拔长是最基本的工序,也是不可缺少的工序,对于具有特殊外形的锻件来说,胎模锻造也较为常用。

一、镦粗工艺在大型锻件的自由锻生产中,镦粗是一个非常主要的变形工序。

镦粗工艺参数的合理选择,对大锻件的质量起着决定性的作用。

反复的镦拔不但可以提高坯料的锻造比,同时也可以破碎合金钢中的碳化物,达到均匀分布的目的;还可以提高锻件的横向力学性能,减小力学性能的异向性。

大型饼类锻件和宽板锻件都是以镦粗为主要变形,且镦粗的变形量很大,但是目前该类锻件的超声波探伤废品率很高,主要因为内部出现了横向内裂层缺陷,然而现行的工艺理论对此不能解释。

为此,从90年代开始,中国学者经过长时间的认真研究,从主变形区以及被动变形区理论出发,对镦粗理论进行深入研究。

提出了平板镦粗时刚塑性力学模型的拉应力理论以及静水应力力学模型的切应力理论,与此同时还进行了大量的定性物理模拟实验,并利用广义滑移线法和力学分块法来求解分析工件内部的应力状态,大量数据证明了该理论的合理性和正确性,揭示了利用普通平板镦粗圆柱体时其内部应力的分布规律,进而提出了锥形板镦粗新工艺,建立了方柱体镦粗的刚塑性力学模型。

二、拔长工艺拔长是大型轴类锻件锻造过程中必须的一道工序,也是影响锻件质量的主要工序,通过拔长工序使坯料截面积减小,长度增加,同时也起到打碎粗晶、锻合内部疏松与孔洞、细化铸态组织等作用,从而获得均质致密的高质量锻件。

大锻件的锻造工艺

大锻件的锻造工艺

大锻件的锻造工艺大锻件通常由大铸锭直接锻压成形。

大铸锭内部通常存在严重的偏析、缩孔、夹杂与晶粒粗大等铸造缺陷,且随着大锻件的规格不断增大,铸造缺陷越来越严重。

因此,改形与改性是大锻件锻造的两大关键任务。

大锻件一般采用自由锻成形。

根据锻造方式的不同,大锻件的自由锻工艺分为镦粗和拔长两类。

镦粗镦粗是使坯料高度减小、横截面积增加的锻造工艺。

除了饼类锻件的成形主要应用镦粗工序之外,许多重要轴类锻件的成形也常采用镦粗工序。

镦粗的主要目的是增大坯料横截面积,提高拔长的锻造比,改善锻件的横向力学性能和减少力学性能的异向性。

镦粗方法有普通平砧镦粗、凹形砧镦粗、锥形板镦粗与M形板镦粗等。

Array 1.普通平砧镦粗普通平砧面镦粗是最早采用的镦粗工艺。

传统的理论认为,镦粗过程中锻件中心点处于三向压应力状态,镦粗有利于压实心部孔隙缺陷,且不会在心部产生新的裂纹缺陷。

但是在实际生产中却发现,大型饼类锻件在经历大变形量的普通平砧镦粗工艺后,超声波探伤不合格率仍较高,主要原因是其内部出现横向裂纹缺陷。

显然,普通平站镦粗过程中锻件中心部位并不是一直处于三向压应力状态。

为此,从主动和被动塑形变形区等概念出发,于20世纪90年代初提出了普通平站镦粗圆柱体的两个新理论——刚塑性力学模型的拉应力理论和静水应力力学模型的切应力理论。

采用有限元数值模拟的方法,定量地分析了普通平站徽粗过程中圆柱体中心点部位应力场的演变规律,结果表明,原始高径比大于1.6的圆柱体毛坯中心点在镦粗过程中出现了两向拉应力状态,随着压下率的增大,圆柱体毛坯中心点的拉应力先增大后减小,并达到临界压下率时拉应力转变为压应力,且该临界压下率随着原始高径比的减小而减小。

对于原始髙径比为2.33 的圆柱体而言,该临界压下率为35%,对应的锻件瞬时高径比为1.129。

因此,开坯时,压下率应该大于40%,但是每次压下率应该在材料容许的塑性范围之内。

所以,圆柱体毛坯的原始高径比最好为2〜2. 2。

凸面砧在近压力机极限能力下大型锻件拔长中的应用

凸面砧在近压力机极限能力下大型锻件拔长中的应用
针 对锻 造 变 形 方 案 进 行 重 新 研 究定 位 ,利 用 国 内外 在 用 的 锻 造 方 法 ,结 合 2 5 MN水 压 机 和 配 套 设 备 ,重 新 制 订 工 艺 方 法 ,使 2 5 MN锻 造 水 压 机 具 备
表2 试验工艺
第一次拔长
锻 造 方 法 镦粗 次 数 工具 上下平砧 砧 宽 比 W| H 0- 4
变 形部位 ( 砧 子 两 侧 )与 变 形 部 位 ( 砧 子 压 下 部
超标现象。对两件超标锻件进行 了分析 ,从超声波 波形看 ,锻件心部仍然有疏松类缺陷存在 ,且存在
晶粒 粗 大 的情 况 ,晶粒 度 只有 2 级 ,对 比F M法 对设 备能 力的需 求 ,确 认是 心 部 压 实效 果 不好 ,若 钢锭 心部 疏 松 严 重 ,设 备能 力不 足 ,在 锻 造 时 虽然 不 会

种锻 造 方 法 ,在 锻造 方法 里 面 ,对 心 部 压实 效 果
较 好 的 是J Tቤተ መጻሕፍቲ ባይዱS 法 ,但 是 ,一 般 J T S 法 需要 的 两 个 基
决实际问题效果并不很好 ,因此 ,需要在此基础上
更 进 一 步 的研 究 ,找 出适 宜 的锻 造 方法 。 表1 普通 平砧锻造和 几种锻造 方法的效果 比较
序 号 l
2 3 4
缺 陷有 :气体超标 ( 即白点 )、夹杂、疏松 、内部 裂纹等 ,其 中气体 和夹杂 可通过 冶金过 程控 制 ,
5 6
K D 新F M
大截面轴类 、 扁 方 类 大截面板类
好 好
大 大
( 2 )F M 法 防 止 心部 产生 拉 应 力 的研 究
据 燕
( 锻件截面厚度在8 0 0 mm以上 )面临的问题是经常

凸面砧在近压力机极限能力下大型锻件拔长中的应用

凸面砧在近压力机极限能力下大型锻件拔长中的应用
遍 不 高 。针对 制约 大型 锻件 探伤 合格 率提 高 的关键
常遇到疏松类缺陷。
3 锻 件 变 形 方 案及 工 艺设 计
针对 锻造 变形 方 案 进 行 重新 研 究 定 位 , 利 用 国 内外 在用 的锻 造方 法 , 结合 2 5 0 0 t 水压 机 和 配 套设 备, 重 新制 定工 艺方 法 , 使2 5 0 0 t 锻 造水 压机具 备生 产大 规格 锻件 的能 力 , 保 证 探 伤 合格 和 晶粒 度 等级
法, 但这三种锻造方法 , 任一种实际应用效果对解决
黧船
c o m
l 2 0




第3 5卷
实 际问题 效果并 不很 好 , 因此 , 需 要在 此基 础上更进

对 比试 验 , 得出 F M 法 比普 通 平 砧 拔 长 的效 果 好 。
为 了验证 F M锻 造 法 在 生 产 中 的实 际应 用效 果 , 用 F M法 生产 了截 面尺寸 大于 08 0 0 m m的 1 2根轴 , 材 质3 5 C r M o , 试 验工 艺如表 2 。
3 . 1 几种 锻造 方法 的研 究与 比较
对 普 通平砧 锻 造 和 几种 锻 造 方 法 的 比较 , 如表

废 的最 主要 因素 , 而 现 阶段 锻 件 中常见 的探 伤 缺 陷 有: 气体 超 标 ( 即 白点 ) 、 夹杂、 疏松 、 内部裂 纹 等 , 其 中气体 和夹 杂 可通 过 冶 金 过程 控 制 , 按现 在 的冶 炼
ZHAO Yi n g — l i a n g, L I Ya n — c h u, CHEN Hu i , LI U Yu a n — g a n g, W ANG Mi n g — k a i
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3 国 家 自 然 科 学 基 金 重 点 资 助 项 目 ( 50435010 , 50534020) ; “十 一 五 ”国 家 科 技 支 撑 计 划 资 助 项 目 (2007BA F02B12 ) ; 河 北 省 自 然 科 学 基 金 资 助 项 目 ( E2009000418) 。 赵玲玲 E2mail : z00sjp @1631 co m 作者简介 : 赵玲玲 , 女 , 1981 年生 , 河北河间人 , 博士 研究生 , 主要从事塑性变形过程的数值模拟研究 收稿日期 : 2009204225 ; 修订日期 : 2009206208
30
塑性工程学报
第 16 卷
31 2 应变分析 设定锻坯内等效应变ε< 01 2 的区域为小变形
区 , ε≥01 2 的区域为大变形区 。V 型砧完成 20 %压 下后 , A2A 截面的变形区分布如图 5 所示 。
通过图 6 可以看出 , 当 117°≤θ≤153°时 , 增大 θ, 可以增大锻坯心部及其附近的特征点 P0 和 P1 处的等效应变 , 当θ= 153°时 , 锻坯心部 P0 处的等 效应变达到最大值 01 38 ; 另一方面 , θ的增大使位 于锻坯次表层的点 P2 和 P′2 处的等效应变减小 , 当 θ= 117°时 , 点 P2 和 P′2 分别获得了最大等效应变 01 13 和 01 30 。当θ= 162°时 , 小变形区内 P2 处的等 效应变略有增大 , 其余 4 点的等效应变均明显减小 。
Research on shape anvils f or dra wing in free hot f orging
ZHAO Ling2ling DU Feng2shan HUAN G Hua2gui AN Zi2jun (College of Mechanical Engineering , Yanshan University , Qinhuangdao 066004 China)
Fig1 7 Design p rocess of t rapezoid2anvil
第一步 , 采用较小的 V 型砧砧面保证锻坯次表 层金属产生大的变形量 ; 第二步 , 将 V 型砧夹角处 的 V 型砧面变为平砧面 。与 V 型砧面相比 , 平砧面 能进一步增强对其下方小变形区内金属流动的限制 作用 , 进而增大坯料心部金属的变形程度 ; 第三步 , 由于凸型砧面有利于增进锻坯与型砧接触区附近金 属的变形 , 使局部变形更加均匀[8210 ] 。因此 , 将 V 型砧面的上部和平砧面改为圆弧形凸面 ; 第四步 , 圆弧形凸面的连接处采用圆角过渡 。
(燕山大学 机械工程学院 , 秦皇岛 066004) 赵玲玲 杜凤山 黄华贵 安子军
摘 要 : 利用有限元软件模拟了 V 型砧的锻造拔长过程 , 并对不同夹角的 V 型砧压下后锻坯塑性变形区内应力 、 应变的状态进行比较 。结果显示 , 在 117°~153°温度范围内 , V 型角越大 , 锻坯心部金属获得的变形量越大 , 但同 时锻坯次表层金属的变形程度减小 。为此 , 将 V 型砧夹角处的 V 型砧面改为凸型平砧面 , 提出了梯型砧锻造拔长 工艺 。结果表明 , 梯型砧工艺提高了锻坯内部的压应力水平 , 使锻坯心部和次表层金属同时获得了较大且均匀的变 形 , 有助于扩大锻坯内部孔洞的锻合范围 , 改善大锻件的内部质量 。 关键词 : 大锻件 ; 拔长 ; V 型砧 ; 梯型砧 ; 数值模拟 中图分类号 : T G316 文献标识码 : A 文章编号 : 100722012 (2009) 0620028205
力[324] 。拔长使用的砧型是影响锻坯塑性变形区内应 力 、应变状态的主要工艺参数之一 。因此 , 通过改 进拔长砧型 , 扩大锻坯内部孔洞的锻合范围 , 有利 于减小锻坯成形后的加工余量 , 提高钢锭的利用率 。
有关研究表明[527 ] , V 型砧具有很好的锻坯心部 孔洞锻合效果 。本文通过数值模拟的方法 , 对 V 型 砧拔长过程中锻坯塑性变形区内的应变 、应力状态 进行分析 ; 以锻坯心部和次表层金属同时获得较大 变形量为设计目标 , 对 V 型砧进行砧型改进 。将 V 型砧夹角处的 V 型砧面改为凸型平砧面 , 提出了梯 型砧锻造拔长工艺 。结果显示 , 梯型砧工艺有利于 扩大锻坯内部孔洞的锻合范围 。
引 言
随着航空航天 、船舶 、电力 、石化及机械制造 等行业的迅猛发展 , 大型铸锻件的需求日益增加 。 而大锻件锻造过程中材料利用率低是制约大型铸锻 件生产发展的主要问题之一[122 ] 。
孔洞是大锻件内部缺陷的重要形式 , 孔洞锻合 主要依 靠 锻 造 拔 长 过 程 中 产 生 的 变 形 和 有 效 应
第 16 卷 第 6 期 2009 年 12 月
塑性工程学报
J OU RNAL O F PL A S TICI T Y EN GIN EERIN G
doi :101 3969/ j1issn1 1007220121 20091 061 06
大锻件锻造拔长砧型 3
Vol1 16 No1 6 Dec1 2009
4 梯型砧设计
图 5 变形区分布图 a) 117°; b) 126°; c) 135°; d) 144°; e) 153°; f) 162°
Fig1 5 Dist ributio n of defo rmation zones
图 5 显示 , 当θ较小时 , 大变形区主要发生在 X 轴附近 , 并以 Y 轴为对称轴呈蝶状分布 ; 随着θ 的增大 , 锻坯与 V 型砧的接触区逐渐向 Y 轴靠近 , 使大变形区在 X 轴上的长度缩短 , Y 轴上的长度增 长 ; 当θ= 162°时 , 大变形区在 X 轴和 Y 轴上的长 度基本相同 。总体来看 , 大变形区在 Y 轴上的长度 变化比 X 轴小 , 表明通过改变 V 型角 , 改变 X 轴 小变形区内金属的变形程度比 Y 轴容易 。
1 V 型砧拔长
如图 1 所示 , V 型砧拔长时 , 由于砧子与锻坯 接触区附近的金属流动受到接触摩擦力和砧型的限
第 6 期
赵玲玲 等 : 大锻件锻造拔长砧型
29
制 , 容易在 V 型砧夹角位置的下方形成小变形区 ①。 ①区内的金属随砧子向下运动 , 使锻坯心部受 到强烈挤压而发生较大变形 , 并造成 X 轴附近金属 产生向自由边界 ②处流动的趋势 。V 型角θ是影响 V 型砧拔长过程中坯料塑性变形区内应力 、应变分 布的主要工艺参数 。
从图 4 可以看出 , 6 种 V 型砧压下后 , 5 个特 征点处的平均应力均为压应力 , 有利于锻坯内部孔 洞的锻合 。小变形区内 P2 处的压应力波动较大 , 其余 4 点处的压应力基本上都随θ增大而增大 。并 且当θ> 126°以后 , 越靠近锻坯中心 , 压应力越大 , 即 5 个点的压应力存在 P0 > P1 > P2 , P0 > P′1 > P′2 关系 。
Tab1 1 The coordinate of feat ure point s in mm
特征点 P0 坐标 (0 ,0)
P1
P2
P′1
P′2
(0 ,300) (0 ,600) (300 ,0) (600 ,0)
2 V 型砧拔长的有限元建模
为便于分析 V 型角θ对拔长过程中锻坯塑性变 形区内应力和应变分布的影响 , 采用有限元软件建 立了不同 V 型角的 V 型砧拔长过程的刚塑性有限元 模型 。锻坯选用 <2000 ×3000mm 规格的圆柱体钢 锭 , 材料为 45 钢 , 始锻温度为 1150 ℃, 砧子压下 速度为 100mm/ s , 压下量为 20 % , 砧宽比为 01 8 。 分别 取 θ = 117°, 126°, 135°, 144°, 153°, 162°。 由于模型存在对称性 , 取锻坯和 V 型砧 1/ 4 模型进 行有限元建模 。图 2 是θ= 126°时 V 型砧拔长的有 限元网格模型 。
Abstract : The V2anvil drawing p rocess of large forgings was simulated using F E software , and t he st ress2st rain dist ributio ns in t he plastically defo rming area were co mpared after different V2anvils drawings. The result s show t hat t he increase of V angle in t he range of 117°to 153°can enhance t he defo rmation at t he center of t he billet , but reduce t he defo rmation in subsurface layer. To avoid t hat p roblem , a new t rapezoid2anvil , which uses convex flat2anvil face instead of t he V2anvil face at t he t ransitional zone , is int roduced based on t he st ruct ure imp rovement of V2anvil. The result s indicate t hat t rapezoid2anvil reduction can make t he center and subsurface layer of t he billet acquire larger and uniform deformatio n simultaneously , which is helpf ul to enlarge t he scope of void clo sing and imp rove t he inner quality of large fo rgings. Key words : large forgings ; drawing ; V2anvils ; t rapezoid2anvil ; numerical simulation
相关文档
最新文档
