钢筋翻样基本方法
一套完整的钢筋抽样资料钢筋抽样基本方法一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d}。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
钢筋翻样教程
技术信念2谁是谁的支座基础（或者基础梁）是柱子的支座柱子是梁的支座特点：支座内箍筋连续通过，基础板同理幻灯片 3技术信念3梁（或墙）是板的支座与梁平行的钢筋不进入梁内谁是谁的支座基础梁主筋（梁不外伸）技术信念上下贯通筋长度＝总外边长-保护层*2+（h-保护层*2）/2多余钢筋按右图处理4幻灯片5基础梁主筋（梁不外伸）技术信念下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*25幻灯片 6基础梁主筋（梁不外伸）技术信念下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（左支座-保护层）+（h-保护层*2）/2或15d（上部无连接时候）Lo取柱相邻两跨较大值。
a=1.2La+Hb+0.5Hc下部非贯通筋（中间跨）＝max（1/3 Lo左，1/3 Lo右）*26幻灯片7基础梁箍筋长度（梁不外伸）技术信念大箍筋长度＝[（h-保护层*2）+（b-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d7技术信念8基础梁箍筋长度（梁不外伸）小箍筋长度＝[（间距j*2+D ）+（h-保护层*2）]*2+1.9d*2+max(10d,75mm)*2+8d间距j ＝（b-保护层*2-D ）/6幻灯片 9技术信念9基础梁箍筋根数（梁不外伸）左边支座处加密箍筋根数＝（左支座宽-保护层）/加密间距+1中间支座处加密箍筋根数＝支座宽/加密间距+1右边支座处加密箍筋根数＝（右支座宽－保护层）/加密间距+1柱边加密箍筋根数＝（1.5梁高-50）/加密间距+1非加密箍筋根数＝（净跨-左右加密区）/非加密间距-1基础梁主筋（梁外伸）技术信念上部第一排贯通筋长度＝总外边长-保护层*2+12d*2上部第二排贯通筋长度＝边柱外边长-保护层*2+12d*2下部贯通筋长度＝总外边长-保护层*2+12d*210幻灯片11基础梁主筋（梁外伸）技术信念下部非贯通筋长度（边跨）＝max（1/3 Lo，a）+（L-保护层）Lo取柱相邻两跨较大值。
钢筋翻样8大方法
钢筋翻样8大方法导读钢筋翻样发展到现在，已经形成8种操作方法。
以下的前3种方法，是最原始最基本的翻样方法，其余方法则需要用电脑操作。
1、単筋法单筋法，又叫单筋录入法，是最基本最原始的抽筋方法之一，可以用文字，也可以用表格表示。
计算时，只要有结构图纸、一支笔、一张纸、一个计算器就可以。
单筋法的优点是简单、灵活、方便、快捷，适用于数量很少且构造简单的构件，如独立或条形基础、过梁、简支梁、小面积建筑物的圈梁、雨篷、阳台、单层排柱、构造柱、相同进深且又相等开间的板、直板式楼梯等等，这些构件数量少，构造单一，用手算轻而易举，没必要用到电脑。
如果在电脑上使用单筋录入法，在编程时，各种钢筋的形状、尺寸注写位置已经考虑周全，使用人员只需点击激活，为单根钢筋加上尺寸数字，之后下料长度和结算汇总便会自动完成。
单筋法依靠的是翻样基本功，包括平法基本功、识图算料其本功、钢筋施工专业基本功，这几样缺一不可，凡涉及到翻样的知识必须完全掌握，如各种参数系数、各种构件、各种配筋情况，全要了如指掌，方能胜任。
在8种翻样方法中，无论哪一种，都要在单筋法之上进行延伸。
2、放样法放样法既可以手算也可以用电脑操作，有放大样、放小样、放实样之分。
手算时在草稿纸上放小样，在平地或者木板上放实样，实际量取放样数值直接应用。
放样法只能应用在异形复杂的钢筋计算上，特别是斜边形、三角形或圆形的钢筋，还有缩尺配筋，为了核实手算结果的准确性，放实样是最佳选择。
放样法在电脑上操作，要比实地操作简单许多，但是必须会使用ca d软件。
另外，除了斜形和圆形之外，每当遇到钢筋搭接和焊接时，不管是手算还是电脑操作，都应当通过放样进行校核，这是唯一确保精准的最有效的方法。
3、表示法表示法，也叫平面表示法，这是在平法基础上，进行二次标注，让班组作业人员一看就懂就会绑扎的一种快速出图方法，手算和电脑操作都可行。
手算时，需要复印一份施工蓝图，手工算好钢筋数值，将钢筋各边长数字直接写在复印的图上，工人们就可以拿它干活了。
广联达软件翻样秘籍
广联达软件翻样秘籍——计算设置篇你们的工作因我们的辅助更加轻松我们的产品因你们的建议更加成熟计算设置计算设置中包含计算设置、节点设置、箍筋设置、搭接设置和箍筋公式。
1.柱的计算设置计算设置部分的内容，是软件内置的规范、图集和施工做法的显示和设置。
包括各类构件计算过程中所用到的参数的设置，直接影响钢筋计算结果；软件中默认的都是规范中规定的数值和工程中最常用的数值，按照图集设计的工程，一般不需要进行修改；图纸有特殊说明时，用户可以根据结构施工说明和施工图来对具体的项目进行修改。
例如下截取了柱计算设置中的一部分经常是大家反应和比较常用以及难理解的地方；（1）柱/墙柱在基础锚固区的箍筋数量软件提供了2个选项：如果在实际工程在基础存在导墙的情况，我们可以指定根数这样我们就可以把导墙的箍筋加到里面做了，在计算上一层柱的时候要把导墙范围内的箍筋再扣减出来，在柱的属性里面里面选择箍筋增减功能如图：（2）梁（板）上柱/墙柱在插筋锚固区的箍筋数量软件同（1）一样也提供了2个选项，功能上面的基本类似。
（3）柱/墙柱纵筋的连接位置限高:软件默认位置限高为3500，是因为柱钢筋连接的位置太高了不方便施工而设置的，实际施工的时候钢筋连接的位置基本不会超过2500，我们在做实际工程的时候可以把默认值改为2500（根据具体情况自己设置）（4）本层纵筋大于设定值时则单独计算本层纵筋：软件默认值为2000；设置是柱的上部纵筋直径变大时，按照图集要求要伸至下层非连接区范围连接，施工翻样的习惯是直接伸至下端进行连接，但是有的楼层比较高，大直径的钢筋伸至下端连接会浪费许多钢筋，所以增加了上端连接点与下端连接点距离的设置，如果施工过程中不允许存在二个接头的时候，有二种设置，（1）将默认设置2000改为9000；（2）将设置项上柱钢筋直径大于下柱钢筋直径时的做法的选项，改为取上层柱纵筋规格计算。
依据在11G101-1的57页（5）柱变截面尺寸小于等于设定值时纵筋连通计算：软件默认的是按照规范1/6的规定进行计算的，但是在实际工程施工的时候，有些大直径的钢筋弯折比较困难，现场可能会出现小于设定值的时候也不连通计算我们就可以把hb/6的分母进行调大，而小直径的钢筋现场比较容易弯折，有的在浇筑混凝土前调整一下，在浇筑混凝土以后再次的调整一下就可以满足现场施工了，这样我们就可以把hb/6的分母调小一下，就能达到我们想要的结果。
钢筋翻样及加工PPT课件 单元剪力墙钢筋翻样及加工
目录 单元9 剪力墙钢筋翻样及加工
9.1 剪力墙平法施工图识读 9.2 剪力墙钢筋排布规则 9.3 剪力墙钢筋翻样计算
2
单元9 剪力墙钢筋翻样及加工
1 2 3
3
9.1 剪力墙平法施工
图识读
4
9.1 剪力墙平法施工图识读 剪力墙平法施工图系在剪力墙平面布置图上采用 列表注写方式或截面注写方式表达。 为表达清楚、简便，剪力墙可视为由剪力墙柱、 剪力墙身和剪力墙梁构成。
23
9.1 剪力墙平法施工图识读 当圆形洞口设置在墙身、暗梁、边框梁位置，且 洞口直径不大于300mm时，此项注写洞口上、 下、左、右每边布置的补强纵筋的数值。 当圆形洞口直径大于300mm，但不大于800mm 时，其加强钢筋在标准构造详图中系按圆外切正 六边形的边长方向布置，仅需注写正六边形一边 补强钢筋的具体数值。
40
9.2 剪力墙钢筋排布规则 9.2.4 剪力墙水平分布钢筋搭接、锚固构造 （1）剪力墙水平分布钢筋搭接构造如图9.11所 示。 （2）剪力墙水平分布钢筋锚固构造如图9.12所 示。
41
9.11
9.2 剪力墙钢筋排布规则
图
剪 力 墙 水 平 分 布 钢 筋 搭 接 构 造
42
9.2 剪力墙钢筋排布规则
20
9.1 剪力墙平法施工图识读 ①洞口编号：矩形洞口为JD××，圆形洞口为 YD××，其中××为序号。 ②洞口几何尺寸：矩形洞口为洞口宽度×洞口高 度（b×h），圆形洞口为洞口直径。 ③洞口中心相对标高，系相对于结构层楼（地） 面标高的洞口中心高度。高于结构层楼（地）面 时为正值，低于结构层楼（地）面时为负值。
15
9.1 剪力墙平法施工图识读 （5）当连梁设有斜向交叉暗撑时[代号为 LL(JC)××且连梁截面宽度不小于400mm]，注 写一根斜向暗撑的配筋值，并标注“×2”（表明 有两根暗撑相互交叉）。 （6）当连梁设有斜向交叉钢筋时[代号为 LL(JG)××且连梁截面宽度小于400mm但不小 于200mm]，注写一道斜向钢筋的配筋值，并标 注“×2”（表明有两道斜向钢筋相互交叉）。

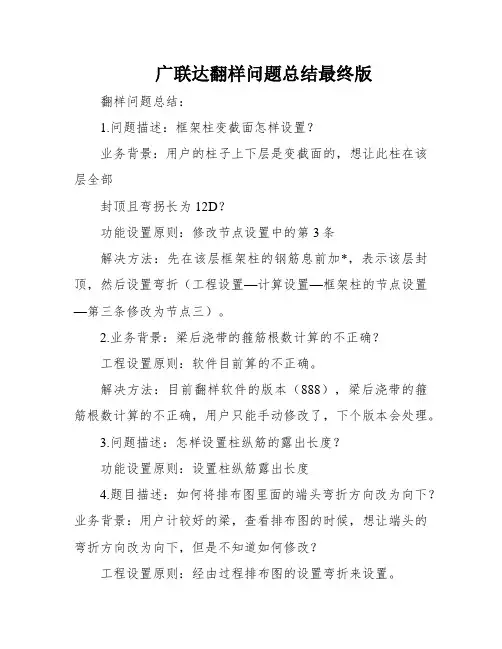

广联达翻样问题总结最终版
广联达翻样问题总结最终版翻样问题总结：1.问题描述：框架柱变截面怎样设置？业务背景：用户的柱子上下层是变截面的，想让此柱在该层全部封顶且弯拐长为12D？功能设置原则：修改节点设置中的第3条解决方法：先在该层框架柱的钢筋息前加*，表示该层封顶，然后设置弯折（工程设置—计算设置—框架柱的节点设置—第三条修改为节点三）。
2.业务背景：梁后浇带的箍筋根数计算的不正确？工程设置原则：软件目前算的不正确。
解决方法：目前翻样软件的版本（888），梁后浇带的箍筋根数计算的不正确，用户只能手动修改了，下个版本会处理。
3.问题描述：怎样设置柱纵筋的露出长度？功能设置原则：设置柱纵筋露出长度4.题目描述：如何将排布图里面的端头弯折方向改为向下？业务背景：用户计较好的梁，查看排布图的时候，想让端头的弯折方向改为向下，但是不知道如何修改？工程设置原则：经由过程排布图的设置弯折来设置。
办理方法：先将端头的数字330点一下，然后改为，钢筋就是直的了，然后点击设置弯折，输入数字（正数表示弯折向上，负数表示弯折向下）如果直接修改为负数的话会报错所以必须先改为，在设置弯折，输入负数。
5.问题描述：排布图里面的字体怎么放大？业务背景：工程已经做好了，现在要打印梁的钢筋排布图，但是字体很小，打印出来看不见，能不能调整字体的大小？解决方法：在钢筋排布图的界面可以调整字体的大小的6.业务背景：弧形集水坑计算报错待解决：应该是软件的问题（888）版本，抽样软件可以计算。
7.问题描述：条形基础怎么在默认流水段？业务背景：用户的工程比力大，以是是分流水段施工的，其他的构件都归到了分别的流水段，但是条形基础没有分别到流水段里，而是默认的流水段。
工程设置原则：流水段的分别解决方法：因为条形基础没有做翻样计算，所以就划分为默认的流水段了，可以在编辑钢筋手动修改一下条形基础的流水段的归属。
提醒用户：绘制流水段的时候，尽量要让流水段包含轴网，否则，有些做了翻样计算的也会归到默认的流水段。
钢筋翻样方法及实例讲解
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
翻样算尺使用方法
翻样算尺使用方法
在使用翻样算尺软件进行钢筋翻样时，需要新建构件。
以下是具体步骤：
1. 在打开的软件中点击右侧构件树中的楼层，选择需要新建构件的楼层。
2. 点击右键在弹出的菜单中点击新建子节点，然后根据需要点击要创建的构件的类别。
3. 用同样的方法点击右键设置梁的类别，在此我们设置为框架梁。
4. 类别设置好以后就可以新建单个的构件了，选择新建的梁构件，然后在下方输入梁构件的名称。
5. 点击构件名称后面的+号，就可以把需要的构件创建好了。
6. 创建好以后就可以给新建的构件设置钢筋了。
以上步骤仅供参考，具体操作可能因软件版本不同而有所差异，建议参考软件的使用说明或咨询专业人士。
