沪科版八年级物理第4章单元测试卷
沪科版八年级物理第4章单元测试卷
卷面总分：100分答卷时间：45分钟
一、填空题
1、本身可以发光的物体叫光源.太阳、月亮、萤火虫中不是光源的是________.
2、光在同一种____________中沿直线传播，光在真空中的传播速度最快，其值一般取为3.0×105______，太阳光传播到我们地球的平均时间需要8min20s，则太阳与地球间的平均距离为____________km.
3、生活、生产中常用到光学知识：在开凿大山隧道中，用激光引导掘进机掘进方向，如图1所示，是利用了光沿____________；有时人们把电视机遥控器的红外线发射窗，对着电视机对面墙壁发射，也能控制电视机，这是利用了光的_________现象；有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到，这是利用了光的_________现象.
图1 图2 图3
4、联合国大会确定2005年为“国际物理年”，以纪念物理学家爱因斯坦．在世界进行“让物理学照耀世界”的激光传递活动，先在美国的普林斯顿发射第一束激光，再由青少年进行接力式传递．从美国发出的激光不能直接传播到中国的原因是_______ ______________．如图2是小宇同学在活动中带的玩具激光灯，当他将灯光射到白色墙壁上出现的放大的图像，镜头A是_______透镜，胶片应放在A的___________处（焦距可用f 表示）．但天文学家反对激光传递活动，认为射向夜空的激光是光污染，请列举一个生活或生产中见到的光污染实例__________________________________.
5、如图3在鉴定文物时，常用放大镜观察文物的细微部分，这时他看到的像是____立（选填“正”、“倒”），放大的_______像（选填“虚”、“实”）.如果在文物上有两条裂纹，其夹角是5度．要想使看到的像更大些，应该将放大镜离裂纹稍_______些（选
填“远”、“近”）.放大镜的放大倍数是6倍，则他看到的角是_______度.
6、小宇站在距离穿衣镜前0.5m的地方照镜子，则镜中的像与小宇之间距离是______m,小宇后退时，他在镜中像的大小将______（填“变大”、“变小”或“不变”）.
7、一只小鸟在平静的湖面上飞过，当小鸟距水面3m时，小鸟在湖面的“倒影”是_______ (填“实”或“虚”)像，它是由于光的_______形成的，该“倒影”距小鸟_______m.
8、普通照相机的镜头相当于一个_______透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_______cm时，底片上会得到一个倒立、缩小的_______像（选填“虚”、“实”）.
9、如图4所示，是“研究凸透镜成像”实验的原理图，若在光屏上（光屏未画出）能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_________点上，此成像特点可应用在______________机上.
图5
10、人的眼睛像一架神奇的照相机，晶状体相当于照相机上的凸透镜，外界物体在视网膜上所成的像是______的实像（选填“正立”或“倒立”）.常见的视力缺陷有_____眼和______眼.来自远方物体的光，经眼球折光系统折射后成像情况如图5所示.根据该光路图，这个人可配戴实质为______透镜的眼镜加以矫正，它的作用是使像相对于晶状体向____（选填“前”或“后”）移.
二、选择题
题号11 12 13 14 15 16 17 18 19 20
答案
11、一束平行光线射在平面镜上，光线与镜面的夹角为30°，则反射光线跟入射光线
的之间的夹角为（
）
A．60°B．90°C．120°D．150°
12、下列现象中属于光的折射的是（）
A．红布在绿光下呈黑色B．日食
C．在看黑板上的字时，出现的“晃眼”D．海市蜃楼
13．下列四种情景中，属于光的反射现象的是（）
14、一束光线从空气斜射入水中，下列有关折射的光路图正确的是（）
15、关于四种光学仪器的成像情况，下列说法中正确的是（）
A．放大镜成正立、放大的实像B．照相、机成正立、缩小的实像
C．幻灯机成倒立、放大的实像D．近视眼镜成正立、放大的虚像16、如图6所示，一只大熊猫正抱着一根竹子在镜前欣赏自己的像.此时，它从镜中看
到的自身像应该是图7中的（）
17、图8所示是一种天文望远镜的光路图，分析图中光路可知它的物镜是（）
A B C D
图7
图6
A ．平面镜
B ．凹透镜
C ．凹面镜
D ．凸透镜 18、用照相机拍照时，被拍摄景物到镜头的距离（ ）
A. 小于焦距
B. 在1倍焦距和2倍焦距之间
C. 大于2倍焦距
D. 以上说法都不对
19、如图9所示，OA 是光从水中射入空气的一条反射光线．．．．，若OA 与水面夹角60º，关于入射角α、折射光线与法线的夹角β的说法正确的是（ ）
A.α＝60º，β＜60º
B.α＝60º，β＞60º
C.α＝30º，β＜30º
D.α＝30º，β＞30º
20、为了制作一束平行光，班里的同学提出了以下的方法，你认为可行的方法是（ ） A ．选用凹透镜并把一小灯泡放在凹透镜的焦点上 B ．选用凸透镜并把一小灯泡放在凸透镜的焦点上 C ．选用凹透镜并把一小灯泡放凹透镜的2倍焦点处 D ．选用凸透镜并把一小灯泡放凸透镜的2倍焦点处 三、作图题
21、在图10中画出反射光线标出反射角，在图11中由平面镜成像特点作出A 点的像.
22、根据图12中所示的入射光线或折射光线，分别作出相应的折射光线或入射光线.
四、阅读筒答题
23、在研究光的折射时，小明知道了光从空气中斜射入水中时，折射角小于入射角；光从水中斜射入空气中时，折射角大于入射角.小明想：光在其他透明介质的分界面发生折射时有什么规律呢?即什么条件下折射角小于入射角，什么条件下折射角大于入射角?
O
水
A
60°
图9
图12
图10
图11
A
为了研究这个问题，他在老师的指导下做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光路如图13所示.然后老师又告诉他光在一些透明介质中
的传播速度，如表1.
试回答：
①针对小明提出的问题，仔细观察图中的光路，对照表1中的数据进行分析，你能得出什么结论? 答：
②根据你得出的结论，在图14中画出光由玻璃斜射入酒精时，折射光线的大致位置. 五、实验探究题
24、在“探究凸透镜成像的规律”的实验中.
(1)实验时，应使烛焰、凸透镜、光屏的中心大致在________________________. (2)某同学的实验数据如表2，请分析表格中的各项数据回答下列问题： 次数
物体到凸透镜的距离u/cm
像到凸透镜的距离v/cm
像的大小 (放大或缩
小)
像的正倒
1 30 15 缩小 倒
2 20 20 等大 倒 3
14
35
放大
倒
图13
表1
表2
①由表格中可知，该凸透镜的焦距约为______cm（选填“10”、“20”、“30”）.
②分析1、2、3次实验的数据可知：当u______f时，这时所成的像是_____像，这些像都都是______立的（选填“正”、“倒”）.
③在第2次实验中，你可以得到的结论是：___________________________________.
④在第5次实验中，你可以得到的结论是：___________________________________，利用凸透镜的这个规律，可应用于______________________________（举一个实例）.。
沪科版八年级物理上册(HK)第四章测试卷
第四章测试卷时间：90分钟满分：100分一、选择题(每题3分，共30分)1．“金边日食”是壮观的天文现象，小明用自制小孔观看日食，下列说法正确的是( A )A．日食现象可用光的直线传播解释B．用小孔成像原理观看日食利用了光的折射C．日食通过小孔成正立、缩小的实像D．日食通过小孔所成的像与小孔的形状有关2．如图所示的光现象中，由于光的反射形成的是( D )3．下图是一款智能梳妆镜，它是由平面镜、摄像头和智能电子系统组成。
平面镜可梳妆，摄像头可检测脸上的皱纹、黑眼圈，甚至还能检测皮肤的水分和黑色素含量，最后由智能系统提供合适的化妆和护肤建议。
下列说法正确的是( D )A．智能梳妆镜的摄像头是凹透镜B．摄像头拍摄时，人可以在梳妆镜前任何位置处C．靠近梳妆镜时，人在梳妆镜中所成的像会变大D．要使人在摄像头中所成的像变小，人应该远离摄像头4．人工智能飞速发展的今天，智能配送机器人已被广泛使用，用户可通过人脸识别、输入扫描取货码等多种方式取货。
如图是某款机器人正在送货的情景，下列分析正确的是( C )A．机器人旁边的影子，是光的折射形成的B．行人都能看见机器人，是由于阳光在它表面发生了镜面反射C．用户进行人脸识别时，摄像头所成的像是倒立缩小的实像D．阳光是由红、绿、蓝三种颜色的光混合而成的5．小明利用如图所示的装置，探究平面镜成像的特点。
下列说法正确的是( B )A．用玻璃板代替平面镜，目的是使蜡烛a的像更清晰B．使用相同的蜡烛a、b，目的是比较像与物的大小C．将光屏放到像的位置，光屏能够承接到像D．将蜡烛a靠近玻璃板，它所成的像变大6．对下列光学相关现象的解释正确的是( D )A．“小孔成像”是光沿直线传播形成的倒立的虚像B．有经验的渔民会对准看到鱼的下方插，因为看到的鱼是光的反射所形成的虚像C．电视色彩丰富的画面，其实是由红、黄、蓝三种色光合成的D．医生给同学检查耳道，头上戴的额镜是凹面镜，对光起会聚作用7．小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。
(整理)沪科版八年级物理第四章单元测试题
沪科版八年级物理第四章测试题学校__________ 姓名_________ 学号___________ 得分____________一、选择题(本大题共8小题，每小题5分，共40分)1.(金华中考)如图所示的手影表演的光学原理是( )A.光的反射B.光的折射C.平面镜成像D.光在同一均匀物质中沿直线传播2.(成都中考)下列与光有关的说法正确的是( )A.光发生漫反射时，不遵守光的反射定律.B.光从空气射入水中，传播速度不变C.月食是因为光的反射而形成的D.凸透镜对光有会聚作用3.小明仔细观察了图示后，总结出以下几条结论.其中错误的是( )A.光在同一种物质中沿直线传播B.光发生反射时，反射角等于入射角C.光从空气射入玻璃时，入射角小于折射角D.光从玻璃射入空气时，折射角大于入射角4.如图甲是正常眼睛对光的作用情况，则图乙( )A.是近视眼，应配戴凸透镜制成的眼镜矫正B.是近视眼，应配戴凹透镜制成的眼镜矫正C.是远视眼，应配戴凹透镜制成的眼镜矫正D.是远视眼，应配戴凸透镜制成的眼镜矫正5.(河北中考)下列有关凸透镜的说法不正确的是( )A.凸透镜对光有会聚作用B.凸透镜可以矫正近视眼的视力C.凸透镜所成的虚像一定是放大的D.凸透镜所成的实像可以是放大的，也可以是缩小的6.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是( )A.该凸透镜的焦距是20 cmB.当u=15 cm时，在光屏上能得到一个缩小的像C.当u=25 cm时成放大的像，投影仪就是根据这一原理制成的D.把物体从距凸透镜10 cm处移动到30 cm处的过程中，像逐渐变小7.2011年中央春晚顺利举行，节目精彩纷呈，其中一大型舞蹈中演员的黄色服装更是流金溢彩，华丽无限，这是因为黄色的衣服( )A.黄色的衣服能发出黄色光B.黄色的衣服能反射黄色光C.黄色的衣服能发出白色光D.黄色的衣服能吸收黄色光8.(乌鲁木齐中考)物体S(未画出)经凸透镜L成像于M处的光屏上.若将光屏移至N处，仍要在屏上得到物体S的像，则在凸透镜L左侧P处放置的透镜是( )二、填空题(本大题共6小题，每空2分，共20分)9.(扬州中考)桥在河里的倒“影”和立竿见“影”，前者是由光的_________引起的，后者是由光的____________引起的.10.“日出江花红胜火,春来江水绿如蓝”描写了美丽的江南风光，诗人看到的日出并非太阳的实际位置，而是光线经过不均匀大气时发生了_________而形成的像，太阳实际在地平线_________(选填“以下”或“以上”).11.超市里收银员收款时，往往用一个类似探头的扫描器照射商品上的条形码，扫描器将光信号转化为电信号输入到电脑里，从而识别商品的种类和价格.如图所示，条形码由黑白相间的条纹组成，其中白色条纹能够_________(选填“反射”或“吸收”)各种色光.黑色条纹能够___________(选填“反射”或“吸收”)各种色光.12.2011年3月5日，第十一届全国人民代表大会第四次会议在人民大会堂开幕，雄伟的人民大会堂气氛隆重热烈，万人大礼堂里灯光璀璨，巨型国徽在主席台帷幕中央熠熠闪光，10面鲜艳的红旗分立两侧.某记者使用的照相机镜头成像原理示意图如图所示，在图中所标的a、b、c三点中，点_______表示凸透镜的焦点.如果他在同一位置用数码相机(焦距可调)拍摄下了人民大会堂精彩的画面，如图甲、乙所示.结合图分析可知，拍摄照片_______时，镜头焦距调的较大.13.由两个凸透镜组成的天文望远镜,其物镜到目镜间的距离__________(选填“大于”、“等于”或“小于”)物镜与目镜的焦距之和.14.随着网络的不断普及，很多初中生甚至小学生都近视了，为了矫正视力，他们都戴上了眼镜.那么矫正前像离视网膜越远，所配眼镜的“度数”越_______.三、作图题(本大题共3小题，每小题4分，共12分)15.S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线.16.请在图中画出入射光线或折射光线.17.(铜仁中考)如图请把蜡烛火焰经过透镜折射后成的火焰像在适当位置画出.四、实验探究题(本大题共4小题，每小题7分，共28分)18.如图所示为“小孔成像”的示意图：(1)该现象可以用___________来解释.(2)小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来__________(选填“变大”、“不变”或“变小”).19.(滨州中考)在探究“平面镜成像特点”的实验中(1)如图所示，在玻璃板前面放置一支点燃的蜡烛，再拿一支没有点燃的相同的蜡烛，在玻璃板后面移动，直到跟前面那支蜡烛的像__________.若用光屏替换玻璃板后面的蜡烛，在玻璃板后面观察光屏，将___________(选填“能”或“不能”)观察到玻璃板前面点燃蜡烛的像.(2)实验数据如表：实验表明：平面镜所成像是虚像，像与物的大小__________，像到平面镜的距离__________物体到平面镜的距离.20.(龙岩中考)一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束(图甲)：(1)烧杯内充以烟雾，是利用了烟尘微粒对光的________来显示光通过的路径.(2)烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有________作用.(3)烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有____________作用.21.在“验证凸透镜成像规律”的实验中，小明设计的实验报告(部分)如下，请填写空格处的内容.实验目的：验证凸透镜成像规律.实验器材：凸透镜、光屏、(1)、蜡烛和火柴等.实验步骤：1.记录凸透镜的(2).2.安装和调试实验装置时，应使凸透镜和光屏的中心跟烛焰的中心大致在(3).3.固定凸透镜的位置，将蜡烛放在适当的位置后，移动(4)找像，在移动过程中，眼睛要注意观察光屏上的像直到清晰为止.测量并记录此时的物距和像距.……答案解析1.【解析】选D.影子是光在沿直线传播过程中遇到不透明的物体，于是光无法到达而形成阴影区域的一种现象.2.【解析】选D.本题考查光的反射、光的传播速度、光的传播以及透镜对光线的作用.具体分析如下：3.【解析】选C.由图中可以看出，光在同一种介质中是以直线传播的，光在不同种介质中不沿直线传播，在两种介质界面发生反射，图中的反射角与入射角相等，光从一种介质进入另一种介质时，发生折射，光从空气射入玻璃时，折射角小于入射角，光从玻璃射入空气时，折射角大于入射角.4.【解析】选B.正常的眼睛通过自动调节焦距，可以使近处和远处物体的像都能成在视网膜上，如图甲所示.当晶状体的屈光本领过强，或眼轴偏长，使来自远处某点的光不能会聚在视网膜上，而会聚在视网膜前，到达视网膜时已经不是一点，而是一个模糊的光斑，这就是近视眼，光路如题图乙所示.5.【解析】选B.凸透镜对光有会聚作用，根据它的成像规律可知，虚像是正立、放大的，实像可放大、也可缩小，都是倒立的，凸透镜可以矫正远视眼的视力，矫正近视眼的是凹透镜，故B错误.6.【解析】选D.由图像可知，该透镜焦距是10 cm，故当u=15 cm时，在光屏上成一个放大的像；当u=25 cm时成缩小的像.7.【解析】选B.衣服不是光源，我们能看见黄色的衣服是因为黄色的衣服反射光；太阳光是七种色光混合的复色光，黄色的衣服仅反射七色光中的黄光，吸收其他色光，所以我们看到它是黄色的.8.【解析】选A.本题考查透镜对光线的作用.当光屏靠近凸透镜时，若仍能成清晰像，说明光线被会聚了，即此时在透镜的L左侧放置一个会聚透镜，即凸透镜，选项中只有选项A中的透镜属于凸透镜，其余的都是凹透镜，所以本题正确答案为A.本题错解的原因是：(1)不会判断光线是被会聚还是发散.(2)不会判断选项中透镜的种类.9.【解析】河里的倒“影”实际是物体通过水面所成的像，这是由光的反射形成的.立竿见“影”，这是由于光照到不透明的物体上而形成的现象，这应是由光的直线传播引起的.答案：反射直线传播10.【解析】光线在同种均匀介质中沿直线传播，在不均匀介质中光线不断弯曲，发生折射现象，使我们看到的像在实际太阳的上方.答案：折射以下11.【解析】本题是光的反射在现代科技中的重要应用，充分体现了从生活走向物理，从物理走向社会的课标精神.白色物体能够反射所有的色光，黑色物体能够吸收所有的色光.答案：反射吸收12.【解析】平行于凸透镜主光轴的光线，经透镜折射后经过焦点，由此可知：凸透镜的焦点是点a.通过光路图看出：在保持物距相同的情况下，凸透镜的焦距越小所成的像越小，凸透镜的焦距越大所成的像就越大.照片乙中的景物的像比照片甲中的同一景物的像大，所以在拍摄照片乙时照相机镜头的焦距较大.答案：a 乙13.【解析】根据望远镜的成像原理,物体经物镜成一个倒立、缩小的实像,像在物镜的焦点外，f和2f之间,然后再经目镜成一正立、放大的虚像,所以前面的实像应正好在目镜的焦点以内.答案：等于14.【解析】近视眼使物体的像成在视网膜前，越向前，说明该眼的晶状体越厚，折光能力越强.矫正时需配的凹透镜的度数越大.答案：大15.【解析】有两条光线通过A点，一条光线为直射，另一条为反射.作反射的光线时，先根据平面镜成像特点作出像点，连接像点和A，找出入射点，再完成光路图.答案：如图所示16.【解析】过光心的光线传播方向不变.过焦点的光线，经凸透镜折射后折射光线平行于主光轴.因为光路是可逆的，所以折射光线平行于主光轴，入射光线就要过焦点.答案：如图所示17.【解析】本题考查凸透镜成像规律的作图.由题图可得：物体在一倍焦距和二倍焦距之间，此时成倒立、放大的实像.像距大于二倍焦距.故在二倍焦距外，画一个相对于物体倒立、放大的像.答案：如图所示18.【解析】物体通过小孔成像就是因为光沿直线传播.从图像中可以看出，此时蜡烛到小孔的距离小于光屏到小孔的距离，即物距小于像距，成放大的像；将蜡烛和光屏位置对调后，蜡烛到小孔的距离大于光屏到小孔的距离，即物距大于像距，成缩小的像；因此光屏上的像比原来小.答案：(1)光沿直线传播(2)变小19.【解析】本题考查探究平面镜成像特点的过程.(1)为了确定玻璃板前面点燃的蜡烛的像的位置，同时能够比较二者大小，应使玻璃板后面的蜡烛与前面蜡烛的像完全重合.由于玻璃板所成的像是虚像，所以此像不能成在光屏上.(2)分析比较题表中数据可知，像与物等大，像与物到镜面的距离相等.答案：(1)重合不能(2)相等等于20.【解析】烟尘微粒表面不光滑，能将光线向各个方向反射，即发生漫反射，从而显示出光路.由题图知，凸透镜对光线起会聚作用，凹透镜对光线起发散作用.答案：(1)漫反射(2)会聚(3)发散21.【解析】本题考查的是实验过程中的一些基本操作，学生只要认真做实验，并进行记录就可以了.在验证凸透镜成像规律的实验中，为了方便准确地测出物距和像距，我们用光具座代替了刻度尺；实验时，首先测出凸透镜的焦距，从而可以快速确定物距和焦距的关系；对于第(3)个空，要注意是调节三个中心在同一高度上，而不是在同一直线上；对于(4)中，我们要移动光屏，使像点在光屏上最小、最亮.答案：(1)光具座(2)焦距(3)同一高度上(4)光屏。

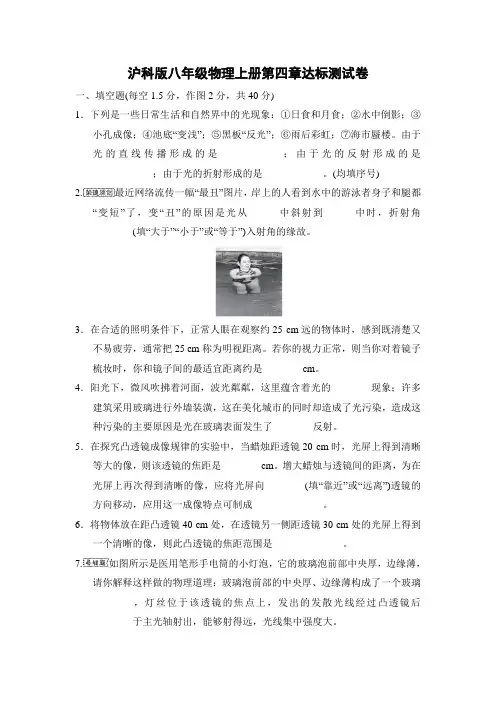

沪科版八年级物理上册第四章达标测试卷附答案
沪科版八年级物理上册第四章达标测试卷一、填空题(每空1.5分，作图2分，共40分)1．下列是一些日常生活和自然界中的光现象：①日食和月食；②水中倒影；③小孔成像；④池底“变浅”；⑤黑板“反光”；⑥雨后彩虹；⑦海市蜃楼。
由于光的直线传播形成的是____________；由于光的反射形成的是____________；由于光的折射形成的是____________。
(均填序号)2.最近网络流传一幅“最丑”图片，岸上的人看到水中的游泳者身子和腿都“变短”了，变“丑”的原因是光从______中斜射到______中时，折射角________(填“大于”“小于”或“等于”)入射角的缘故。
3．在合适的照明条件下，正常人眼在观察约25 cm远的物体时，感到既清楚又不易疲劳，通常把25 cm称为明视距离。
若你的视力正常，则当你对着镜子梳妆时，你和镜子间的最适宜距离约是________cm。
4．阳光下，微风吹拂着河面，波光粼粼，这里蕴含着光的________现象；许多建筑采用玻璃进行外墙装潢，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是光在玻璃表面发生了________反射。
5．在探究凸透镜成像规律的实验中，当蜡烛距透镜20 cm时，光屏上得到清晰等大的像，则该透镜的焦距是________cm。
增大蜡烛与透镜间的距离，为在光屏上再次得到清晰的像，应将光屏向________(填“靠近”或“远离”)透镜的方向移动，应用这一成像特点可制成______________。
6．将物体放在距凸透镜40 cm处，在透镜另一侧距透镜30 cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是______________。
7.如图所示是医用笔形手电筒的小灯泡，它的玻璃泡前部中央厚，边缘薄，请你解释这样做的物理道理：玻璃泡前部的中央厚、边缘薄构成了一个玻璃________，灯丝位于该透镜的焦点上，发出的发散光线经过凸透镜后________于主光轴射出，能够射得远，光线集中强度大。
沪教版八年级下物理第四章 机械和功 单元测试卷三和参考答案
沪教版八年级下物理第四章机械和功单元测试卷三和参考答案八年级下第四章《机械和功》单元测试卷三姓名一、选择题 (每题2分，共24分)1、下列关于力臂的说法，正确的是( )A．力臂是从力的作用点到支点的距离 B．力臂一定在杠杆上 C．力臂是从支点到力的作用线的距离 D．动力臂一定比阻力臂大2、如右图，用汽水瓶扳手开启瓶盖时，其受力图应为下图中的( )A． B． C． D．3. 如右图所示，现在杠杆处于平衡状态，若在两侧的钩码( ) A．杠杆仍保持平衡 B．杠杆左端下降 C．杠杆右端下降D．无法判断 4．两个力分别作用在杠杆两端，使杠杆处于平衡状态，下列说法正确的是( ) A.这两个力必定相等 B. 这两个力的力臂必定相等C. 这两个力和它们相应的力臂的乘积必定相等D.力的作用点到支点距离较大的那个力较小5．如图所示，是工人师傅往高处运送货物的两种方法。
物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法中正确的是 ( )A．甲图中的拉力等于乙图中的拉力． B．甲图中的拉力小于乙田中的拉力．C．甲图中的拉力大于乙图中的拉力 D．甲图中物体拉起来比乙图中的较慢6．下列关于做功的说法中，正确的是( ) A．有力作用在物体上，物体在力的方向通过距离，才算做功 B．作用在物体上的力越大，做的功就越多 C．有力作用在物体上，物体有运动距离，才算做功D．物体通过的路程越多，做的功就越多 7、某物体在一对平衡力作用下运动，则该物体（） A．机械能一定不变，动能一定不变 B．机械能可能改变，动能一定不变 C．机械能可能改变，动能可能改变 D．机械能一定不变，动能可能改变8 功率相同的两辆汽车，各自在水平公路上做匀速直线运动，汽车甲在半小时内行驶15km，汽车乙在2min内行驶1200m，则( ) A．两车牵引力之比为5�U6 B．两车发动机做功之比为1�U1 C．两车速度之比为1�U1 D．两车所受阻力之比为6�U59、一根轻质杠杆，在左右两端分别挂在200牛和300牛的重物时，杠杆恰好平衡．若将两边物重同时减少50牛，则杠杆( ) A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定 10、如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同速度同时匀速向支点移动，则杠杆 ( ) A．仍能平衡B．不能平衡，大球那端下沉 C．不能平衡，小球那端下沉 D．无法判断11、一根轻质杠杆可绕O点转动，在杠杆的中点挂一重物G，在杆的另一端施加一个方向始终保持水平的力F，如图所示，力F使杆从所示位置慢慢抬起到水平位置的过程中，力F和它的力臂LF、重力G和它的力臂LG的变化情况是 ( ) A．F增大，LF减小 B．F减小，LF增大 C．G不变，LG减小 D．G不变，LG不变12．如图所示，重为100N的物体A在水平拉力F的作用下，沿水平面以0.4m／s的速度作匀速直线运动，弹簧测力计的示数为5N。
沪科版八年级物理上册 第四章 神奇的透镜(单元测试卷)
第四章神奇的透镜满分100分时间60分一、单项选择题（每小题3分，共12×3=36分）1．在“生活中的光学仪器”跨学科实践活动收集资料中，有张照片展示了文物展中用到的光学元件，通过元件会看到正立、放大的文物，该光学元件是（）A．凹透镜B．凸透镜C．平面镜D．凸面镜2. 图所示的各图中，正确的是（）A B C D3. 利用一片远视眼镜的镜片作成像实验，不能得到（）A．放大的实像B．放大的虚像C．倒立的实像D．倒立的虚像4．如图所示，甲是正常眼睛对光的作用情况，则乙（）A．是近视眼，应配戴凸透镜制成的眼镜B．是近视眼，应配戴凹透镜制成的眼镜C．是远视眼，应配戴凹透镜制成的眼镜D．是远视眼，应配戴凸透镜制成的眼镜5．将一物体放在凸透镜前30cm处，在屏上成一倒立、缩小的实像，则凸透镜的焦距范围是（）A．f<15cm B．f>15cm C．f>30cm D．15cm<f<30cm6．如图所示，小明妈妈用手机拍视频，下列关于手机镜头成像的说法不正确的是（）A．妈妈通过手机镜头成正立的虚像B．手机摄像镜头与远视眼镜的镜片是同一类透镜C．要拍面部特写，可以把手机靠近面部一些D．手机镜头的成像规律与眼睛的成像规律相同7．如图是一张初三毕业创意照片。
摄影师利用视觉错位技术拍摄而成，仿佛一只大手向上拉着一群同学。
在拍摄过程中，下列说法正确的是（）A．照相机的镜头相当于凸透镜，可以矫正近视眼B．照片中的手看起来比较模糊是因为手在底片上成虚像C．照片中人的影子比较长，是因为光的折射造成的D．拍照时同学到镜头和大手到镜头的距离是不一样的8．许多博物馆会在较为精巧的文物前放置凸透镜，如图所示。
通过凸透镜看到的像是（）A．倒立、放大的实像，像与物异侧，成在凸透镜前面B．倒立、放大的实像，像与物同侧，成在凸透镜后面C．正立、放大的虚像，像与物异侧，成在凸透镜前面D．正立、放大的虚像，像与物同侧，成在凸透镜后面9．关于下列四幅图的说法，其中正确的是（）A．图甲：近视眼看远处的物体，成像在视网膜前，用凸透镜矫正B．图乙：远视眼看近处的物体，成像在视网膜后，用凹透镜矫正C．图丙：显微镜的物镜相当于照相机的镜头，目镜相当于放大镜D．图丁：望远镜的物镜相当于照相机的镜头，目镜相当于放大镜.10. 如图所示，在水杯后放置一个小泥娃，透过水杯观察小泥娃的图像，改变泥娃与水杯的距离，下面是关于我们所能看到的像的特点，其中说法正确的一项是()A．当泥娃比较靠近水杯时，可能看到泥娃变高又变粗的像B．当泥娃离水杯足够远时，可能看到泥娃上下倒立又变高的像C．当泥娃离水杯一定距离时，可能无论人眼在什么位置都看不清泥娃的像D．只要是人眼透过水杯看到的泥娃的像一定是虚像11．某同学在研究凸透镜成像规律时作了如下的记录：当物距u1＝18cm时，在光屏上出现倒立、缩小的像；当物距u2＝10cm时，在光屏上出现倒立、放大的像；当物距u3＝6cm时，在光屏上始终得不到像。

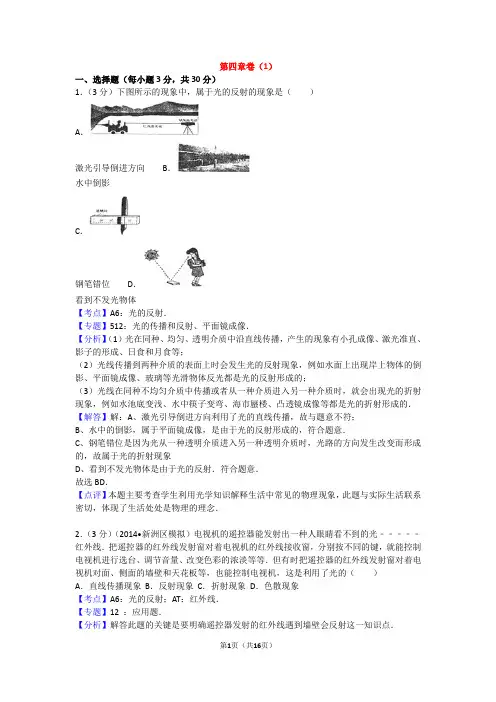

沪科版物理八年级上册第4章测试卷第四章卷1
