继电器和接触器的区别

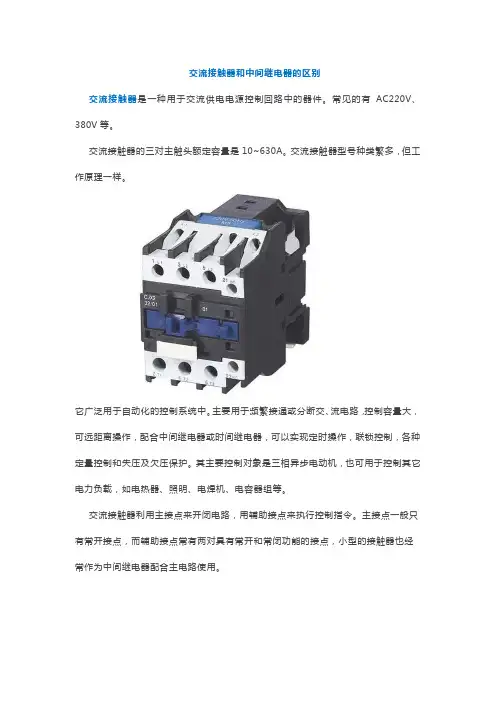

深度分析交流接触器和中间继电器的区别
交流接触器和中间继电器的区别交流接触器是一种用于交流供电电源控制回路中的器件。
常见的有AC220V、380V等。
交流接触器的三对主触头额定容量是10~630A。
交流接触器型号种类繁多，但工作原理一样。
它广泛用于自动化的控制系统中。
主要用于频繁接通或分断交、流电路，控制容量大，可远距离操作，配合中间继电器或时间继电器，可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护。
其主要控制对象是三相异步电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要有四部分组成：①电磁系统，包括吸引线圈、动E铁芯和静E铁芯；②触头系统，包括三副主触头和两个常开、两个常闭辅助触头，它和动铁芯是连在一起互相联动的；③灭弧装置，一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头；(④绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。
当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开,切断电源中间继电器种类也多，常用的有AC、DC两种。
它们有一个共同特点，触点工作电流都小于5A，常在控制电路中起二传手的作用，故称它为“中间”。
但工作原理与交直流接触器一样。
常用的静态导轨中间继电器，为继电保护类静态中间继电器的一种。
它具有体积较小，动作灵敏，插接方便等特点。
它的主要参数为：①电压额定值：额定电压DC:12V、24V、48V、110V、220V;AC:110V、220V、380V。
接触器和继电器
3.排除机械卡住故障
4.极面生锈或因异物（如油垢、尘埃） 4.清理铁心极面
粘附铁心极面
5.调换铁心或短路环
5.短路环断裂
6.更换铁心
6.铁心极面磨损过度而不平
1.操作频率过高或产品超负荷使用 2.负载侧短路 3.触头弹簧压力过小 4.触头表面有金属颗粒突起或有异物 5.操作回路电压过低或机械上卡住，
2、主触点一般是常开触点，而辅助触点常有两对常 开触点和常闭触点，小型的接触器也经常作为中间 继电器配合主电路使用。
3、交流接触器的触点，由银钨合金制成，具有良好 的导电性和耐高温烧蚀性。
接触器工作原理
4、交流接触器动作的动力源于交流通过带铁芯线圈 产生的磁场，电磁铁芯由两个「山」字形的幼硅钢 片叠成，其中一个固定铁芯，套有线圈，工作电压 可多种选择。为了使磁力稳定，铁芯的吸合面加上 短路环。交流接触器在失电后，依靠弹簧复位。
当输入量(如电压、电流、温度等)达到规定值时，使被 控制的输出电路导通或断开的电器。可分为电气量(如 电流、电压、频率、功率等)继电器及非电气量(如温 度、压力、速度等)继电器两大类。具有动作快、工作 稳定、使用寿命长、体积小等优点。广泛应用于电力 保护、自动化、运动、遥控、测量和通信等装置中。
二、电磁继电器的工作原理
典型产品介绍
CJX8系列交流接触器从9至250A共有12个规格 。
接触器安装及使用
安装前 A、应检查产品的铭牌及线圈上的数据（如额定
电压、电 流、操作频率和负载因数等）是否符合实际
使用要求。 B、 用于分合接触器的活动部分，要求产品动作
灵活无卡住现象。 C、 当接触器铁心极面涂有防锈油时，使用前应
低压机电式接触器和电动机起动器》。或国际标准 IEC60947－4－1：2000标准。
接触器,断路器,继电器 三者的区别
用它实际控 制电机的开 、停
这要在线路的出 口安装断路器，当电机出 现问题时及时跳闸，
用继电器组成5分钟 延时电路
事故 不能 跳闸
控制单一 适合频繁 设备 动作
大
用在一次回路中
2. 继电器，接触器应该说 是同一类型的器件，但是因为承 受的电流不同，被运用在不同的
二、流程图 控制 在电机的电源入口处串入接 接触器 控制
接触器则根据不同 的启动信号，接通 事故 线圈以后来控制电 不能 机的工作 跳闸
控制单一 适合频繁 设备 动作
事故 能否 跳闸
可 以 通 过 大 断路器起到了保护 事故 电流 电气过电流、过电 能跳 压等作用 闸 继电器比较 小不能直接 拖动大的负 载; 接触器工作 的电流比较 大电压比较 高,一般用于 强电;
能控制单 一设备/ 又可控制 多个设备 能控制单 一设备， 又可控制 多个设备
适合/不 适合频繁 动作 不适合频 繁动作
接触器,断路器,继电器 三者的区别
一、接触器，继电器、断路器是电动机控制回路中的三大件
用 在 主 触点大小 用在一次回路中 / 用 电路系 在二次回路中 统上/辅 助电路 上的 大 用在一次回路中 断路器 断路器就是通常说的自动 用 在 主 电 路 系 开关，是一种开关器件，它具有 统上 分断负载电流的作用 。 继电器 1. 通过控制线圈的有电或无电 辅 助 电 来驱动触头的开闭，以断开或接通电 路上的 路。 2. 继电器，接触器应该说是同 一类型的器件，但是因为承受的电流 接触器 1. 通过控制线圈的有电或 用 在 主 无电来驱动触头的开闭，以断开 电 路 系 统上 或接通电路。 小 用在二次回路中 可以通过大 电流/可以通 过小电流 作用
交流接触器与继电器的区别.doc
交流接触器与继电器的区别交流接触器跟继电器的区别1、二者工作原理一样、实现的控制方式也一样。
2、接触器的一般作为控制回路主体执行元件使用，触点分主、辅，触点数量较少，触点容量较大、通断负荷能力大，大容量通常有灭弧罩增强开断能力。
除此而外，它也有1-2对辅助触点作为控制用。
3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。
4、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A而接触器的触头容量最小也有10A到20A;5、继电器的线圈有直流和交流之分，而接触器的线圈只有交流;6、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅;7、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置;8、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。
电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢?区别的方法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与主电路对比)。
交流接触器跟继电器的区别在哪里?1、代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。
这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。
2、增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。
3、增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。
一、中间继电器和交流接触器有何异同点15题知识点
一、中间继电器和交流接触器有何异同点中间继电器将一个信号变成多个输出信号或将信号放大，起到信号中转作用，通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。
交流接触器特点：交流线圈、有短路环、常采用双断口桥式触点。
交流接触器的主要部分是：电磁系统、触点系统、灭弧装置。
中间继电器和接触器的结构和工作原理大致相同，主要区别在于：接触器：用于主电路、电流大，触电数量较多，动作灵敏，一般只能在一定的电压作用下动作。
中间继电器：用于控制电路，电流小（继电器触头容头量较小，不大于5A ），无灭弧装置，可在各种电量或非电量的作用下动作。
二、热继电器有何作用？如何选用热继电器？如何整定热继电器的保护值热继电器用途：热继电器是利用电流的热效应原理工作的保护电器，在电路中用作电动机的过载保护和断相保护。
热继电器的选用：1星形联结的电动机可选用两相或三相结构的热继电器；三角形联结的电动机应选用带断相保护的三相结构热继电器。
2在长期工作制或间断长期工作制下，按电动机的额定电流来确定热继电器的型号及热元件的额定电流等级。
3在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。
4对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，必要时可选用埋入电动机绕组的温度继电器或热敏电阻来保护整定保护值：额定电流应接近或略大于电动机的额定电流，电动机启动频繁或电动机启动时间超过5s，额定电流为1.1-1.5倍。
先将电流调至比电动机额定电流小，然后让电动机正常负载运行，待热继电器过载保护以后，再将整定电流调大一些，直到电动机正常负载运行，刚好不动作位置。
三、单相交流接触器线圈得电后如果出现异响，有可能是什么原因四、交流接触器的铁心为什么要加短路环由于交流电磁铁的磁通是交变的，线圈磁场对衔铁的吸引力也是交变的。
当交流电流过零时，线圈磁通为零，对衔铁的吸引力也为零，衔铁在复位弹簧作用下将产生释放趋势，这就使动、静铁心之间的吸引力随着交流电的变化而变化，从而产生振动和噪音，加速动、静铁心接触面积的磨损，引起结合不良，严重时还会使触点烧蚀。
接触器和继电器的区别
深圳市元则电器有限公司
厂址：东莞市塘厦镇塘龙西路永发工业城1E 园区
深圳市元则电器有限公司
接触器和继电器的区别
1、二者工作原理一样、实现的控制方式也一样。
2、接触器的一般作为控制回路主体执行元件使用，触点分主、辅，触点数量较少，触点容量较大、通断负荷能力大，大容量通常有灭弧罩增强开断能力。
除此而外，它也有1-2对辅助触点作为控制用。
3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。
4、继电器的触头容量一般不会超过5A ，小型继电器的触头容量一般只有1A 或2A 而接触器的触头容量最小也有10A 到20A ；
5、继电器的线圈有直流和交流之分，而接触器的线圈只有交流；
6、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅；
7、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置；
8、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。
电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢？区别的方法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
继电器跟接触器的区别
继电器跟接触器的区别 继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。
下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀ ⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器， 正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。
相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。
但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。
2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。
电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。
接触器也具有这些结构特征。
简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。
随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。
当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。
(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。
当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。
3、第三个概念，叫做电磁式电器的返回特性 返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。
接触器,断路器,继电器 三者的区别
接触器只起到开关的作用只不过灭弧能力强可以频繁控制，
断路器是带有灭弧过载，短路欠压等保护作用的开关，一般用在不频繁开的场合可以对一些电路提供保护，而且接触器一般都是电流控制，而断路器是人工控制
继电器上面有一个开关把柄上面个下面有3个接线桩,继电器和接触器原理是一样的,只是接触器工作的电流比较大电压比较高,一般用于强电;继电器比较小不能直接拖动大的负载;3者的区分比较容易的继电器只有上下3个接线桩和中间一个把柄,继电器和接触器差不多,接触器一般比继电器大,接触器的接线桩有上下3个是大的其他的比较小,继电器者都是一样大的,还有继电器有可能是透明的,接触器者没;如果是很大的老式的接触器有可能上面有陶瓷的盖子.
继电器：是辅助电路上的，不能通过大电流，是典型的“小”东西控制“大”东西。
举一个例子，某一条线路带一个小型电机，电机开5分钟停5分钟；这要在线路的出口安装断路器，当电机出现问题时及时跳闸，在电机的电源入口处串入接接触器，用它实际控制电机的开、停，用继电器组成5分钟延时电路，来控制接触器。
也就是说继电器，接触器应该说是同一类型的器件，但是因为承受的电流不同，被运用在不同的线路上，它们是通过线圈而达到小电流控制大电流的作用。而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用 。
接触器，断路器，继电器 三者的区别
接触器：是用在主电路系统上，控制单一设备，如某台电机，也是一种开关，但它能被控制，如用继电器控制，适合作频繁动作，但一般容量比较小，没有保护功能，事故时不能自己跳闸；
断路器：也是用在主电路系统上，即可控制单一设备，又可控制多个设备，但不适合频繁动作，容量可作的很大，有保护功能，事故时能自己跳闸；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器和接触器的区别
电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢？区别的方法就是看它们具体的用途了。
区别在于两者作用不同，接触器作开关起通断用。
继电器对负载作保护，类似以前保险丝。
接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。
继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
接触器主要作用是用来接通或断开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。
即将继电器作为接触器使用。
但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。
这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器了。
继电器, 接触器。
