坡屋面构造做法
.
'.
工艺流程 构造做法 节点详图及控制要点
1 结构板
按设计要求浇筑屋面板，浇筑屋面板时应预留与上部混凝土保护层间
的连接钢筋。
坡屋面构造做法（一）
2 找平层 用1：3水泥砂浆找平；砂浆找平前必须把屋面所有洞口封堵完毕，并保证封堵密实；必须在所有出屋面的管道、排气道、墙体等与屋面
相交的阴角处用水泥砂浆抹成半径不小于100mm的圆角。
3 防水层 防水层采用不小于2mm厚的聚氨酯防水涂膜；女儿墙根部、出屋面管道、排气道、雨水口等阴角部位须增加防水附加层；防水附加层材料及做法与防水层相同，防水附加层应从阴角开始上翻和水平延伸各
不小于250mm；用聚氨酯涂刷预留钢筋与屋面板相接处及其周围，保
证该处不发生渗漏。防水层施工完毕应进行坡屋面淋水实验。
4 保温层
防水层表面干燥后，铺设保温板；铺设保温层时应作好对防水层的保
护，不得对防水层造成任何破坏；保温板厚度根据节能计算确定。
质量控制要点：
1． 出屋面管道四周封堵及圆角、防水附加层
2． 预留钢筋及其与屋面板接触处涂刷聚氨酯 3． 屋面防水层 4． 淋水实验 5． 钢材防腐 6． 屋面瓦加强固定 5 保护层 保护层为40mm厚C20细石混凝土保护层，内配单层Φ6@200双向
钢筋网。保护层内钢筋应与预留钢筋绑扎连接。
6 顺水条、挂瓦条 -25x5金属顺水条，用3.5x40水泥钉中距600，固定于细石混凝土保护层上。挂瓦条应根据屋面瓦规格及布排方式将挂瓦条L30x4固定在
顺水条上。
7 屋面瓦 根据建筑设计做法铺设屋面瓦，屋面瓦必须采取加强固定措施。
坡屋面构造做法（一）——钢条挂瓦
节点图号
审核 校对 陈法季 设
计
刘永桂
GZ-WM-01
.
'.
工艺流程 构造做法 节点详图及控制要点
1 结构板 按设计要求浇筑屋面板。
坡屋面构造做法（二）
2 找平层 用1：3水泥砂浆找平；砂浆找平前必须把屋面所有洞口封堵完毕，并保证封堵密实；必须在所有出屋面的管道、排气道、墙体等与屋面
相交的阴角处用水泥砂浆抹成半径不小于100mm的圆角。
3 防水层 防水层采用不小于2mm厚的聚氨酯防水涂膜；女儿墙根部、出屋面管道、排气道、雨水口等阴角部位须增加防水附加层；防水附加层材料及做法与防水层相同，防水附加层应从阴角开始上翻和水平延伸各
不小于250mm；用聚氨酯涂刷预留钢筋与屋面板相接处及其周围，保
证该处不发生渗漏。防水层施工完毕应进行坡屋面淋水实验。
4 保温层、顺水条 防水层表面干燥后，安装防腐木顺水条并用水泥钉固定与找平层上，水泥钉间距不大于600mm。顺水条间距不得大于500mm，高度h1应与保温层相同，或略高于保温层面。在木顺水条间铺设保温板，保温层与顺水条应结合紧密；铺设保温层时应作好对防水层的保护，不得对防水层造成任何破坏；保温板厚度根据节能计算确定。 质量控制要点： 1．出屋面管道四周封堵及圆角。防水附加层 2．预留钢筋及其与屋面板接触处涂刷聚氨酯
3．屋面防水层
4．淋水实验。
5．顺水条、挂瓦条的防腐
6．屋面瓦加强固定
5 挂瓦条 防腐木挂瓦条应根据屋面瓦规格及布排方式固定在顺水条上。
6 屋面瓦 根据建筑设计做法铺设屋面瓦，屋面瓦必须采取加强固定措施。
坡屋面构造做法（二）——木条挂瓦
节点图号
审核 校对 陈法季 设
计
刘永桂
GZ-WM-02
.
'.
工艺流程 构造做法 节点详图及控制要点
1 结构板
按设计要求浇筑屋面板，浇筑屋面板时应预留与上部混凝土保护层间
的连接钢筋。
坡屋面构造做法（三）
2 找平层
如屋面板不能在浇筑混凝土时一次收平压光，则可用1：3水泥砂浆
找平；砂浆找平前必须把屋面所有洞口封堵完毕，并保证封堵密实；
必须在所有出屋面的管道、排气道、墙体等与屋面相交的阴角处用水
泥砂浆抹成半径不小于100mm的圆角。
3 防水层 防水层采用不小于2mm厚的聚氨酯防水涂膜；女儿墙根部、出屋面管道、排气道、雨水口等阴角部位须增加防水附加层；防水附加层材料及做法与防水层相同，防水附加层应从阴角开始上翻和水平延伸各
不小于250mm；用聚氨酯涂刷预留钢筋与屋面板相接处及其周围，保
证该处不发生渗漏。
4 保温层
防水层表面干燥后，铺设保温板；铺设保温层时应作好对防水层的保护，不得对防水层造成任何破坏；保温板厚度根据节能计算确定。 质量控制要点：
1． 出屋面管道四周封堵及圆角。防水附加层
2． 预留钢筋及其与屋面板接触处涂刷聚氨酯
3． 屋面防水层
4． 淋水实验
5． 卧浆贴瓦
6． 屋面瓦加强固定
5 保护层 保护层为40mm厚C20细石混凝土保护层，内配单层Φ6@200双向钢筋网。施工前需弹线定位，保证Φ6的分布位置与瓦块位置基本一
致。
6 屋面瓦
根据建筑设计做法铺设屋面瓦，用水泥砂浆将屋面瓦粘贴在保护层
上，再用双股18#铜丝加强固定。
坡屋面构造做法（三）——砂浆卧瓦
节点图号
审核 校对 陈法季 设
计
刘永桂
GZ-WM-03
.
'.
控制要点 做法说明
1 结构板中预留连接钢筋
浇筑屋面板时应预留与上部混凝土保护层间的连接钢筋，钢筋直径Φ12，长度应深入上部混凝土保护层不小于20mm，
间距不得大于1000X1000mm，预留钢筋及其与屋面板接触处涂刷聚氨酯。
2 出屋面管道根部防渗漏
预埋带止水翼的套管，并保证管周混凝土密实。套管高出屋面300mm以上，内径至少应比管道外径大30mm。（详《万
科住宅建筑构造图集（一）》W13页）
3 屋面防水附加层 出屋面管道、排气道、雨水口等阴角开始上翻和水平延伸各不小于250mm（倒置式屋面须考虑保温层厚度）。
4 淋水实验 防水层施工完毕后，将水引至坡屋面顶部淋水， 淋水时间不少于2h，或大雨后检查，应查明原因并进行整改。
5 保护层 保护层分格缝间距不得大于3mx3m，以利于混凝土自由收缩，分格缝内嵌填密封膏。
6 卧浆贴瓦 卧浆应密实、饱满，屋面瓦应防止污染，陶制屋面瓦粘贴前应湿水阴干。
7 木材防腐
木制顺水条及挂瓦条必须采用专业厂家生产的防腐木，屋面防腐木使用环境等级为C3级。防腐木的木材选取、防腐做
法、检验要求等均应满足《木材防腐》GB/T 22102-2008中的各项要求。
8 钢材防腐 角钢挂瓦条、顺水条和其他外漏钢件表面刷防锈漆打底，面漆两道。
9 屋面瓦加强固定 所有屋面瓦均需固定：a）水泥砂浆卧瓦，用双股18#铜丝将瓦与保护层中的预埋钢钉3.5*40绑扎牢靠；b）钢挂瓦条钩挂者，用双股18号铜丝将瓦与钢挂瓦条绑扎；c）木挂瓦条钩挂者，用40圆钉（或18号铜丝）将瓦与木挂瓦条钉
（绑）牢。（详中南标05ZJ211第4.6.1.4条）
坡屋面构造CAD详图-坡屋面平法1
屋顶构造
四、坡屋顶的顶棚构造
（一）顶棚的构造组成
1、支承结构：由底层的次格栅（次龙骨）和上层的主搁栅 、支承结构：由底层的次格栅（次龙骨） 支持次格栅的梁）组成。 （支持次格栅的梁）组成。 2、面层：一种是粉刷类面层、另一种是各类轻质板材。 、面层：一种是粉刷类面层、另一种是各类轻质板材。
（二）木龙骨抹灰吊顶棚构造
三、坡屋顶屋面构造
（一）平瓦屋面 1、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称“冷 、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称“ 摊瓦”屋面。 摊瓦”屋面。 2、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂瓦条。 、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂瓦条。 3、钢筋混凝土挂瓦板平瓦屋面：用预应力或非预应力钢筋混凝 、钢筋混凝土挂瓦板平瓦屋面： 土挂瓦板直接搁置在横墙或屋架上。 土挂瓦板直接搁置在横墙或屋架上。 4、平瓦屋顶的节点构造 、 （二）波形瓦屋面 主要由石棉水泥、塑料、玻璃钢或金属等材料制成， 主要由石棉水泥、塑料、玻璃钢或金属等材料制成，常用石 棉水泥波形瓦和镀锌瓦楞铁。 棉水泥波形瓦和镀锌瓦楞铁。
第八章
§8-1 概述 §8-2 平屋顶构造 §8-3 坡屋顶构造 学习重点
屋顶构造
§8-1
概述
一、屋顶设计要求 构造设计核心为防水和排水，另需考虑承重、隔热、保温等。 构造设计核心为防水和排水，另需考虑承重、隔热、保温等。 解决防、排水，主要采用“ 两种办法。 解决防、排水，主要采用“阻”和“导”两种办法。 二、屋顶组成和类型 屋顶的组成：主要由屋面防水层和支承结构组成。 （一）屋顶的组成：主要由屋面防水层和支承结构组成。 屋顶的类型： （二）屋顶的类型： 平屋顶：屋面坡度小于或等于10% 最常用坡度为2% 3%。 10%， 2%或 1、平屋顶：屋面坡度小于或等于10%，最常用坡度为2%或3%。 坡屋顶：屋面坡度大于10% 10%。 2、坡屋顶：屋面坡度大于10%。 3、曲面屋顶 三、屋顶的坡度
坡屋面构造CAD详图-预制屋面构造层次(Ⅰ级设防)

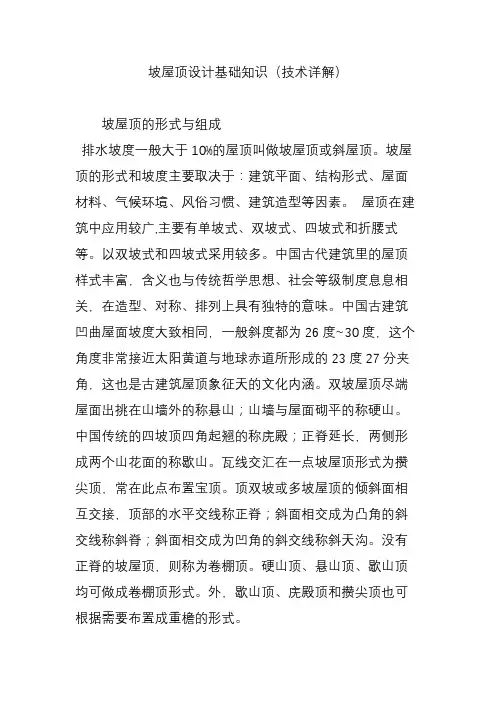

坡屋顶设计基础知识(技术详解)
坡屋顶设计基础知识（技术详解）坡屋顶的形式与组成排水坡度一般大于10%的屋顶叫做坡屋顶或斜屋顶。
坡屋顶的形式和坡度主要取决于：建筑平面、结构形式、屋面材料、气候环境、风俗习惯、建筑造型等因素。
屋顶在建筑中应用较广,主要有单坡式、双坡式、四坡式和折腰式等。
以双坡式和四坡式采用较多。
中国古代建筑里的屋顶样式丰富，含义也与传统哲学思想、社会等级制度息息相关，在造型、对称、排列上具有独特的意味。
中国古建筑凹曲屋面坡度大致相同，一般斜度都为26度~30度，这个角度非常接近太阳黄道与地球赤道所形成的23度27分夹角，这也是古建筑屋顶象征天的文化内涵。
双坡屋顶尽端屋面出挑在山墙外的称悬山；山墙与屋面砌平的称硬山。
中国传统的四坡顶四角起翘的称庑殿；正脊延长，两侧形成两个山花面的称歇山。
瓦线交汇在一点坡屋顶形式为攒尖顶，常在此点布置宝顶。
顶双坡或多坡屋顶的倾斜面相互交接，顶部的水平交线称正脊；斜面相交成为凸角的斜交线称斜脊；斜面相交成为凹角的斜交线称斜天沟。
没有正脊的坡屋顶，则称为卷棚顶。
硬山顶、悬山顶、歇山顶均可做成卷棚顶形式。
外，歇山顶、庑殿顶和攒尖顶也可根据需要布置成重檐的形式。
·现代平屋顶：屋面排水坡度小于或等于10%的屋顶，常用的坡度为2%~3%。
平屋顶：屋面排水坡度小于或等于10%的屋顶，常用的坡度为2%~3%。
·现代坡屋顶：指屋面排水坡度在10%以上的屋顶。
·现代曲面屋顶：一般适用于大跨度的公共建筑中。
坡屋顶屋面组成名称坡屋顶由于屋顶坡面交接的部位不同形成屋脊（正脊）、斜脊、斜沟、檐口、内天沟和泛水等不同部位和名称（坡屋顶屋面组成名称如图1所示）。
图1 坡屋顶屋面组成名称a）四坡屋顶b）并立双坡屋顶1—斜脊2—正脊3—斜天沟4—檐口5—屋脊6—山墙7—泛水8—天沟坡屋顶的屋面组成构造坡屋顶一般由承重结构和屋面两部分组成，必要时加设保温层、隔热层及顶棚等。
a）承重结构承重结构主要承受屋面荷载并把荷载传递到墙或柱上，一般有椽子、檩条、屋架或大梁等。
常用楼板钢筋构造及坡屋面构造大样详图
清华斯维尔节能设计-坡屋顶的建模方法
坡屋顶的建模方法常见的坡屋顶大致可以分为单坡、双坡、四坡和多坡屋面，其中尤以双坡、四坡居多。
根据坡屋顶的构造，建模时主要是控制它的屋面坡度、屋脊线位置、屋脊高度、檐口的挑出宽度等参数。
下面就详细介绍其操作方法。
一、单坡屋面在屋顶布置的对话框中，我们选择屋面类型为单坡屋面。
屋脊高度指屋脊线距离本层层高的高度，也就是到本层顶板上表面的距离。
挑出宽度指屋面板伸出外墙轴线的垂直投影长度，而且四周挑出宽度相同。
坡度指斜屋面的坡度。
这里的坡度有两种输入方式，一是输入坡度系数，单位是百分比。
如图纸上标明坡度为1：2.747，则坡度系数为1/2.747=36.4%，输入36.4即可；二是输入坡度角，单位是度，如坡度角为30°，则输入30。
输入好参数后，点击确定，弹出选择轮廓方式的对话框。
“自绘制轮廓”方式就是逐一选择轮廓线上的每个节点，最后闭合形成坡屋面的平面轮廓。
“选择轮廓”方式就是通过选择左、上方墙或右、下方墙，程序自动选择是平面图外环轮廓还是局部内环轮廓。
选择好轮廓后，程序提示确定。
确定后，继续选择屋脊线的的两个节点，软件根据选择的情况，生成所需要的坡屋面。
生成的坡屋面平面图如下：三维图：从图上可以看出，当设置了挑出宽度时，轮廓四周都会挑出相同的宽度来。
如果此坡屋顶相邻的房间上还有楼层时，坡屋顶就伸到楼上的房间里去了。
因此这种情况下，我们就要采用其他方法来处理。
我们把坡屋顶的外围线作为轮廓，挑出宽度设为零，这样就可以解决上述问题，而且还可以解决四周挑出宽度不一致的问题。
前提是需要在轴线网格编辑中，将坡屋顶的外围点用节点的方式定位出来。
之后用自绘制轮廓方式将各节点逐一选中，再定位屋脊线的位置，就能绘出所需要的坡屋顶。
此时可以看到，由于节点抬高了，相邻的不是坡屋顶部分的墙体也跟着抬高，这些墙体需要用指定高度的墙来布置。
如果相邻的梁也抬高了，则需要修改该梁的左右标高。
二、双坡屋面在屋顶布置的对话框中，我们选择屋面类型为双坡屋面。
坡屋面挂瓦施工方案
坡屋面挂瓦施工方案一、工程概况：略二、编制依据：1.本工程设计图纸；2.《土建工程施工工艺标准》3.《建筑施工安全检查标准》JGJ59-994.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015.《建筑施工高处作业安全技术规范》6.《混凝土结构工程施工质量验收规范》GB50204-20027.《工程建设标准强制性条文》2002年版8.《建筑工程施工质量验收统一标准》（GB50300-2001）9.《屋面工程质量验收规范》GB50207-200210. 《坡屋面建筑构造》00J202-1(标准图)三、坡屋面做法：1、块瓦；2、挂瓦条L30*4，中距按瓦规格3、顺水条25*5，中距5004、35厚C20细石混凝土持钉层，内加圆100*100（直径4）钢筋网片5、满铺0.4厚聚乙烯膜一层6、2层SBS防水卷材（3+3）6、20厚1:2.5水泥砂浆找平层7、130厚岩棉保温层8、钢筋混凝土屋面板四、主要施工顺序坡屋面:基层清理→130厚岩棉保温层→20厚1:2.5水泥砂浆找平层→2层SBS防水卷材铺贴（3+3）→满铺0.4厚聚乙烯膜一层→35厚C20细石混凝土持钉层，内加圆100*100（直径4）钢筋网片→顺水条→挂瓦条→安装挂瓦→细部处理→检查验收→淋水试验。
五、主要施工工艺5.1屋面保温层施工(钢筋混凝土屋面面板预埋锚筋900-900直径10钢筋，伸入持钉层25)5.2找平层(屋面1∶2.5水泥砂浆找平层)5.2．1 作业条件①基层（找坡层）应在坡屋面清理干净后进行隐蔽工程检查验收，合格后方可进行找平层施工。
②找平层的排水坡度应符合设计要求。
③各种穿过屋面的预埋管件根部及基层与突出屋面结构（女儿墙、通风道、天窗等）的交接处和基层的转角处，应按设计要求做好处理，并且找平层均应做成圆弧形，圆弧半径为100～150mm。
防水卷材应贴入管根，卷不到的地方刷聚氨酯。
④根据设计要求的坡度，弹线、找好规矩（包括天沟、檐沟的坡度），并进行彻底清理。
屋面防水节点做法
屋面防水节点做法屋面防水需满足图纸设计要求，并符合?屋面工程工程质量验收标准?、?建筑工程质量统一验收标准?、?建筑工程标准强制性条文?等标准、规程。
本技术方案仅列举西北地区的常规节点做法。
一、坡屋面工程1、节点做法1.1坡屋面节点做法：现浇钢筋混凝土屋面板〔钢筋头预埋〕；水泥砂浆找平层SBS卷材防水；挤塑聚苯板〔或其它保温材料〕保温层；细石混凝土保护层焊接挂瓦条及顺水条铺设西班牙瓦〔或其它屋面瓦等饰面材料〕1.2天沟节点做法：结构混凝土板；1:8水泥珍珠岩〔或其他轻集料材料〕找2%坡坡向排水口；20厚1:2.5水泥砂浆找平层；4厚SBS卷材防水层；20厚1:2.5水泥砂浆保护层随手抹平3、主要施工工艺3.1找平层：水泥砂浆20厚1：3找平层材料要求：水泥采用经硅酸盐水泥，砂子采用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%，级配良好，空隙率小。
作业条件：屋面结构施工完成，已办理验收手续和隐蔽工程验收记录；穿过屋面板的各种预埋管及烟道、天沟等根部均已按设计要求施工完毕；根据屋面设计要求的坡度弹标高线、找规矩，并清理板面灰渣等杂物；找平层材料已备齐，并运到现场，经复查材质符合要求。
操作工艺：基层清理→冲筋贴饼→找平层摊铺→找平层抹压→养护。
找平层施工前，将基层外表灰渣、杂物等清理于净；根据设计坡度要求弹标高线、拉线找坡、贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m左右，冲筋后即可抹找平层；施工前在板面洒水微湿润，随扫一道水泥浆随铺水泥砂浆，随用大杠尺沿冲筋高度找平，并用木抹子搓揉压实，抹时应用力均匀，并后退着操作。
用靠尺检查平整度；找平层的操作顺序是转角——立面——平面，找平层先找坡、弹线、从挑檐部位、天沟、山墙部位开始，待立面及细部处理抹灰完成后再抹斜面大面找平层；大面抹灰要求压平、压实，以防起砂；水泥砂浆找平层抹平压实后，应进行浇水养护，浇水次数应能保持砂浆面层具有足够的湿润状态；养护时间一般不少于3d，枯燥后即可进行防水层施工。
