【檐口天沟大样图】坡屋面构造.pdf
天沟-檐沟、泛水、屋面变形缝、水落口防水构造
天沟、檐沟防水构造
1 天沟、檐沟应增铺附加层。当采用沥青防水卷材时，应增铺一层卷
材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时，宜设
置防水涂膜附加层。
2 天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于
200mm(图5．4．1-1)。
3 天沟、檐沟卷材收头应固定密封。
4 高低跨内排水天沟与立墙交接处，应采取能适应变形的密封处理
(图5．4．1-2)。
5 无组织排水檐口800mm范围内的卷材应采用满粘法，卷材收头应固
定密封(图5．4．2)。檐口下端应做滴水处理。
泛水防水构造
1 铺贴泛水处的卷材应采用满粘法。泛水收头应根据泛水高度和泛水
墙体材料确定其密封形式。
1)墙体为砖墙时，卷材收头可直接铺至女儿墙压顶下，用压条钉压固
定并用密封材料封闭严密，压顶应做防水处理(图5．4．3-1)；卷材
收头也可压入砖墙凹槽内固定密封，凹槽距屋面找平层高度不应小于
250mm，凹槽上部的墙体应做防水处理(图5．4．3-2)。
2)墙体为混凝土时，卷材收头可采用金属压条钉压，并用密封材料封
固(图5．4．3-3)。
2 泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇
筑细石混凝土保护，也可采用涂刷浅色涂料或粘贴铝箔保护。
屋面变形缝构造
1 变形缝内宜填充泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶
部应加扣混凝土盖板或金属盖板(图5．4．4)。
水落口防水构造
1 水落口宜采用金属或塑料制品；
2 水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层
的厚度及排水坡度加大的尺寸；
3 水落口周围直径500mm范围内坡度不应小于5％，并应用防水涂料涂封，其厚度不应小于2mm。水落口与基层接触处，应留宽20mm、深
20mm凹槽，嵌填密封材料(图5．4．5-1和图5．4．5-2)。
4 女儿墙、山墙可采用现浇混凝土或预制混凝土压顶，也可采用金属
制品或合成高分子卷材封顶。 反梁过水孔构造
11J930住宅建筑构造目录
11J930：住宅建筑构造
图集编号
11J930
图集名称
住宅建筑构造
定价
168.00
元
开本
16
开
主编单位
• 中国建筑标准设计研究院
内容简介
11J930《住宅建筑构造》国家建筑标准设计图集是对03J930-1《住宅建筑构造》的全面修编。修编后的图集内容顺应住宅建筑发展的需要，在符合国家相关规范、规程、标准的基础上结合近年来新材料、新技术、新工艺的发展，为住宅建筑设计、施工、监理提供了更多的技术资料。
11J930《住宅建筑构造》结合设计、施工、监理人员的使用特点进行编制，内容主要包含室外工程、地下室防水、砌体墙、墙体保温、轻质内隔墙、外墙面及室外装修配件、楼地面、内墙面及室内装修配件、屋面工程、楼梯栏杆、常用门窗、厨房、卫生间等。11J930《住宅建筑构造》国标图集采用了新的编排方式：将图集中的相关内容整合后分项编排，主要项均含有分项说明、构造做法、节点详图，内容相对独立完整。方便使用者快速查找、选用。
备注
替代03J930-1
目录
目录 1
总说明 11
A 室外工程
室外工程说明 A1
混凝土、水泥砂浆台阶 A2
剁斧石、细石混凝土台阶 A3
细石混凝土、铺地砖台阶 A4
碎拼青片石、镶嵌卵石台阶 A5 镶嵌卵石、花岗石板台阶 A6
条石饰面台阶 A7
细石混凝土、嵌砌卵石散水 A8
水泥砂浆、种植散水 A9
花岗石饰面、块石灌浆散水 A10
明沟式散水 A11
外保温墙散水 A12
水泥砂浆面层坡道 A13
细石混凝土面层、水泥礓磋面层坡道 A14
轮椅通行坡道 A15
沥青、混凝土路面 A16
混凝土、混凝土砖路面 A17
透水砖路面 A18
嵌草砖、花岗石路面 A19
景观木质人行道路面 A20
花池、台阶挡墙 A21
室外大台阶 A22
坡屋面施工质量控制
坡屋面施工质量控制
摘要：由于坡屋面坡陡、结构复杂变坡转折处、结构交接面和细部节点比较多、施工相对复杂、局部容易产生裂缝和渗漏水问题。文章简要分析坡屋面常见的质量问题，对坡屋面施工质量控制进行探讨。
关键词：坡屋面；质量问题；质量控制
1 工程简介
铜仁?国际会展城A2区项目位于铜仁市川硐教育园区，整个A2区群体工程设计理念为瑞士风情小镇，其中K6#~K16#楼均为坡屋面，各栋楼屋面坡度30°~45°不等。
2 施工难点
（1）坡屋面现浇结构施工因斜屋面坡陡，在混凝土振捣过程中极易发生混凝土松散、滑落甚至离析等现象，混凝土密实度难以控制。且坡屋面造型复杂，变坡、阴阳角较多，使屋面板在温差变化大时，内应力突变位置多，各斜面变形不协调，出现应力集中，容易造成混凝土开裂，引发裂缝，产生渗漏水隐患。
（2）当有两种或两种以上坡屋面交接时，如楼梯间屋面坡、老虎窗破面和不同坡度的主屋面坡相交等部位，这些部位钢筋交叉接头多，钢筋密集。不仅钢筋绑扎难度大，而且在浇筑这些部位混凝土时，振捣难度更大。这些部位如果施工过程控制不好，振捣不密实，极易出现造成渗漏水。
3 施工原因产生的质量问题
（1）模板支设方式不当：当坡屋面坡度较大时，未采取双面模板支设的方式进行施工。混凝土表面下滑，呈波浪形状态，板厚控制不准确，容易导致局部板厚偏差过大，不能满足设计要求而出现裂缝。且屋面板筋被踩变形后很难再进行恢复或进行其他的补救措施，不能抵抗混凝土的不均匀收缩而使板出现裂缝。当坡屋面坡度较大时，不采取双面模板支设，混凝土振捣易出现问题，如振捣时间稍长，混凝土极易下滑甚至与模板脱落。如果振捣时间不够，混凝土下表面又容易出现蜂窝状麻面，造成渗漏水隐患。
（2）施工缝位置留设不当：因臂架
泵输送混凝土时，冲击力较大，对坡屋面架体的稳定性极为不力。因此在浇筑坡屋面时，多数用塔吊或汽车吊进行浇筑，浇筑速度较慢，往往会留施工缝。如施工缝随意留设在结构内里转换的屋脊，或者屋面变坡等位置，容易产生裂缝造成渗漏。
天沟、檐沟防水构造详细
天沟、檐沟防水构造
1天沟、檐沟应增铺附加层。当采用沥青防水卷材时,应增铺一层卷
材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时，宜设 置防水涂膜附加层。
2天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度不应小于
2020m(图 5. 4. 1-1)。
3天沟、檐沟卷材收头应固定密封。
4高低跨内排水天沟与立墙交接处,应采取能适应变形的密封处理
(图 5. 4. 1-2)。
卷制防水层
水泥初
密封材料
5无组织排水檐口 800mm范围内的卷材应采用满粘法,卷材收头应固 定密封（图5.4.2）。檐口下端应做滴水处理。 密封材料
金胤压条水泥钉固定
金属板材或合成高分子卷材
密封材料
水泥钉
卷材封款
泡沫熟料
泛水防水构造
1铺贴泛水处的卷材应采用满粘法。泛水收头应根据泛水高度和泛水
墙体材料确定其密封形式。
1）墙体为砖墙时，卷材收头可直接铺至女儿墙压顶下，用压条钉压固定并用密封材料封 闭严密，压顶应做防水处理（图5. 4. 3-1）；卷材收头也可压入砖墙凹槽内固定密封，凹
槽距屋面找平层高度不应小于250mm，凹槽上部的墙体应做防水处理（图5. 4. 3-2）。
图5.4.3-2屋面泛水（二）防水处理 压顶
7//
密封材料
附加层
金属压条钉子固定 卷材防水层
图5.4.3-1屋面泛水（一）
卷材防水层 2）墙体为混凝土时,卷材收头可采用金属压条钉压,并用密封材料封固（图5. 4. 3-3）。
密封材料
图14.3-3屋面泛水（三）
2泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇
筑细石混凝土保护，也可采用涂刷浅色涂料或粘贴铝箔保护。
屋面变形缝构造
1变形缝内宜填充泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶部 应加扣混凝土盖板或金属盖板（图5. 4. 4）。
图54.4屋面变形缝
水落口防水构造
1水落口宜采用金属或塑料制品；
2水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层

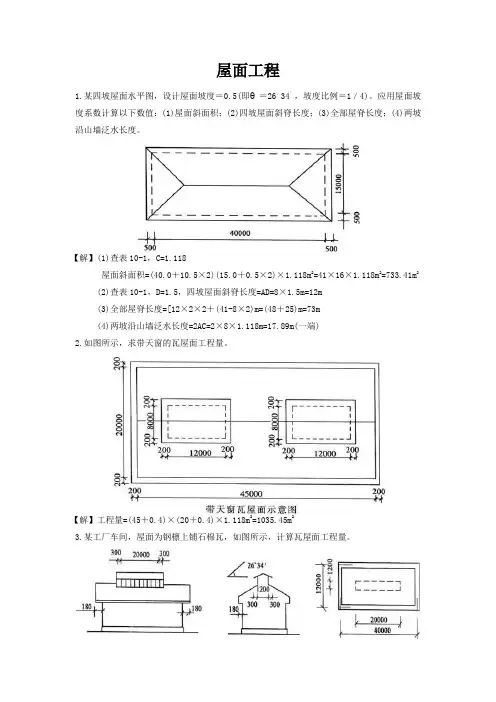

屋面工程工程量计算实例
屋面工程
1.某四坡屋面水平图，设计屋面坡度＝0.5(即θ＝26。34’，坡度比例＝1／4)。应用屋面坡度系数计算以下数值：(1)屋面斜面积；(2)四坡屋面斜脊长度；(3)全部屋脊长度；(4)两坡沿山墙泛水长度。
【解】(1)查表10-1，C=1.118
屋面斜面积=(40.0＋10.5×2)(15.0＋0.5×2)×1.118m2=41×16×1.118m2=733.41m2
(2)查表10-1，D=1.5，四坡屋面斜脊长度=AD=8×1.5m=12m
(3)全部屋脊长度=[12×2×2＋(41-8×2)m=(48＋25)m=73m
(4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端)
2.如图所示，求带天窗的瓦屋面工程量。
【解】工程量=(45＋0.4)×(20＋0.4)×1.118m2=1035.45m2
3.某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。
【解】根据定额工程量计算规则第一条、第四条规定及表10-1：
工程量计算(水平投影)：
F={[(40＋0.18×2)×(12＋0.18×2)＋20.6×(0.3+0.3)]×1.118＋40.36×0.05
×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m2
4.有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。计算屋面工程量、屋脊长度和工料用量。
【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。查得坡度系数，C=1.1180
Fw=(30.24＋0.5×2)(13.74＋0.5×2)×1.1180m2=514.81m2=5.1481×100m2
(2)屋脊长度：
1)正屋脊长度：若F=A，则Lj1=(30.24—13.74)m=16.5m
2)斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，

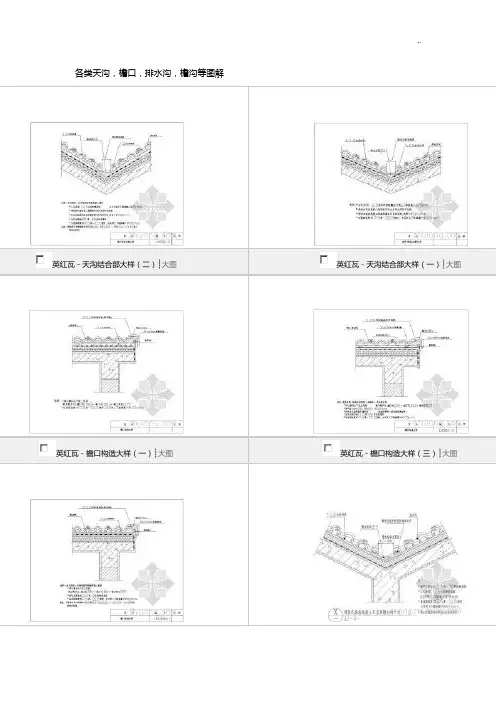

各类天沟,檐沟等图案详解
,.
各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图 英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图 英红瓦－檐口构造大样（三）┊大图
,.
英红瓦－檐口构造大样（二）┊大图 倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图 倒置式保温混凝土瓦屋面檐沟（22.5┊大图
式保温混凝土瓦屋面排水斜天沟（一┊大图 倒置式保温混凝土瓦屋面天沟（一）┊大图 ,.
式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图 钢结构檐口节点（二）┊大图
,.
檐沟详图┊大图 檐口3┊大图
檐口4┊大图 檐口5┊大图
檐口详图┊大图 檐沟详图┊大图
,.
屋面檐口详图┊大图 二十一种檐口大样┊大图
檐口大样（一）┊大图 檐口大样（二）┊大图
,.
檐口大样（十三）┊大图 檐口大样（七）┊大图
檐口大样（三）┊大图 檐口大样（四）┊大图
,.
檐口大样（五）┊大图 檐口大样（六）┊大图
檐口大样（十）┊大图 檐口大样（十一）┊大图
,.
檐沟剖面详图┊大图 檐口剖面详图┊大图
檐口剖面详图2┊大图 别墅用檐口详图4┊大图
别墅用檐口详图8┊大图 别墅用檐口详图5┊大图
,.
别墅用檐口详图10┊大图 别墅用檐口详图6┊大图
别墅用檐口详图2┊大图 别墅用檐口详图9┊大图
,.
别墅用檐口详图7┊大图 别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图 八角楼屋顶檐口┊大图
,.
屋面构造详图┊大图 屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图 挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图 挑檐（无组织）防水大样 ┊大图 ,.
挑檐（无组织）防水大样┊大图 天沟┊大图
天沟┊大图 天沟┊大图
坡屋面施工方案
1 一、钢屋架制作
① 放样
放样前应该核对施工图.熟悉工艺标准.掌握各部件的精确尺寸严格控制尺寸精度；
放样应以施工图的实际尺寸1:1的大样放出有关的节点.连接尺寸，作为控制号料.弯制.剪切.铣刨.钻孔和组装等的依据。
放样样板制作：样板采用厚度0.3mm的薄铁皮制作，应考虑切割.焊接.铣.刨及火煨等加工余量。样板上应标记切线.孔径.上下.左右.反正的工作线和加工符号（如弯曲.铲.刨等），注明规格.数量及编号，标记应细小清晰。
放样应在放样平台上进行，平台必须平整稳固。放样平台严禁受外力冲击，以免影响平台的水平度。放样时首先应在平台上弹出垂直交叉基线和中心线，依次放出构件各节点的实样。
② 号料
号料前应详细熟悉样板上的编号和号料的数量。板材号料应号出基准检查线；号孔应号规孔线。号料后应在零件上注明零件的编号.数量.加工方法等，并应根据零件不同的材料统一采用不同颜色标注。号料应依据施工工艺要求预留切割和边缘加工的余量，以及焊接收缩余量。
③ 切割
本工程钢板切割均采用气割的方法。在气割钢板和型材时，厚度在14mm以下时缝宽为2mm；厚度在16～20mm以下时缝宽为2.5mm，
2 气割后的钢板和型钢的气割面的平面度和割纹深度以及局部缺口深度都必须符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。
④ 加工
为了消除切割后钢材硬化或产生淬硬层，以保证构件连接面接触严密.平整和其焊接坡口的加工质量。所以需要对切割后钢材的边缘进行加工，以确保加工的精度。边缘加工的宽度.长度.边直线度.相邻两边夹角.加工面垂直度以及加工面表面粗糙度都必须符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。
⑤ 制孔
采用钻孔的方法，在钻床上进行。为了确保指控的质量应预先在零件上冲成或钻成小孔，待结构装配时，将孔扩钻至设计孔径，确保孔壁不受损伤达到孔壁光滑。为了确保群控制作的质量，应预先制成钻模，严格控制孔群的位置，制孔时将钻模覆在零件上钻孔。所有制孔的质量应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。
各类天沟,檐沟等图解
各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图 英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图 英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图 倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图 倒置式保温混凝土瓦屋面檐沟（┊大图
倒置式保温混凝土瓦屋面排水斜天沟（一┊大图 倒置式保温混凝土瓦屋面天沟（一）┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图 钢结构檐口节点（二）┊大图
檐沟详图┊大图 檐口3┊大图
檐口4┊大图 檐口5┊大图
檐口详图┊大图 檐沟详图┊大图
屋面檐口详图┊大图 二十一种檐口大样┊大图
檐口大样（一）┊大图 檐口大样（二）┊大图
檐口大样（十三）┊大图 檐口大样（七）┊大图
檐口大样（三）┊大图 檐口大样（四）┊大图
檐口大样（五）┊大图 檐口大样（六）┊大图
檐口大样（十）┊大图 檐口大样（十一）┊大图
檐沟剖面详图┊大图 檐口剖面详图┊大图
檐口剖面详图2┊大图 别墅用檐口详图4┊大图
别墅用檐口详图8┊大图 别墅用檐口详图5┊大图
别墅用檐口详图10┊大图 别墅用檐口详图6┊大图
别墅用檐口详图2┊大图 别墅用檐口详图9┊大图
别墅用檐口详图7┊大图 别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图 八角楼屋顶檐口┊大图
屋面构造详图┊大图 屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图 挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图 挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图 天沟┊大图
天沟┊大图 天沟┊大图
精心搜集整理，只为你的需要
建筑外立面设计缺陷
一、 部分项目降低成本过程中对立面线条优化不彻底，留下零碎的混凝土小构件，严重影响建筑立面效果，降低了品质；
整改措施：
1、设计部与成本部、工程部进行有效衔接，优化时取消GRC线条的同时必须取消配套的混凝土小构件；
2、少量已经施工的混凝土小构件应该砸去。
二、住宅檐口做法不符合设计标准要求；天沟两侧坡屋面不在一个面上，天沟处斜屋脊没有连通。
整改措施：
1、檐口做法请按照设计标准执行（见下面大样图）。
2、斜屋脊在天沟处必须贯通，设计院出具大样图。
三、建筑屋面坡窗、天沟、出气管等屋面细部构造做法不符合设计标准要求：烟气道帽采用国家标准图集做法，与西班牙建筑风格不吻合；烟气道帽不粉刷，影响立面效果；坡窗施工不符合公司设计标准要求，突出屋面太多，影响立面效果。
整改措施：1、烟气冒做法请参考公司01部品烟气冒标准做法实施；百叶疏密程度要满足排气要求。
2、坡窗应该按照总部样板房屋面坡窗做法执行，窗框完成面高出瓦屋面完成面100左右。
四、 部分项目建筑立面空调主机随意在外墙设置，严重影响立面效果，并且带来渗水的隐患。
整改措施：
1、建筑方案设计时要保证空调机位尺寸满足安装要求；
2、要便于安装，可以直接从阳台或者窗进入空调机位；
3、加强物业管理力度，禁止业主随意安装空调主机。
五、 雨水管出现在主立面上，影响外立面效果，如下图；
整改措施：应按照公司设计标准要求，雨水管设置在外墙阴角处，尽量减小对外立面的影响。
六、 部分项目住宅楼单元入口门头背面装修标准偏高，浪费成本。
整改措施：单元入口门头背面用一般外墙涂料即可，不需要石材饰面。
七、 建筑物窗两侧GRC线条太大，增加了成本，存在渗水、结构安全等隐患；下图1在飘窗两侧设置了镂空GRC装饰板造型，随着长时间的风吹日晒、冰冻融化，装饰板与主体间将产生裂缝、脱落，存在安全隐患。
下图立面干挂砂岩尺寸太大，浪费成本；飘窗两侧的100厚装饰空墙垛浪费成本、存在安全隐患；
