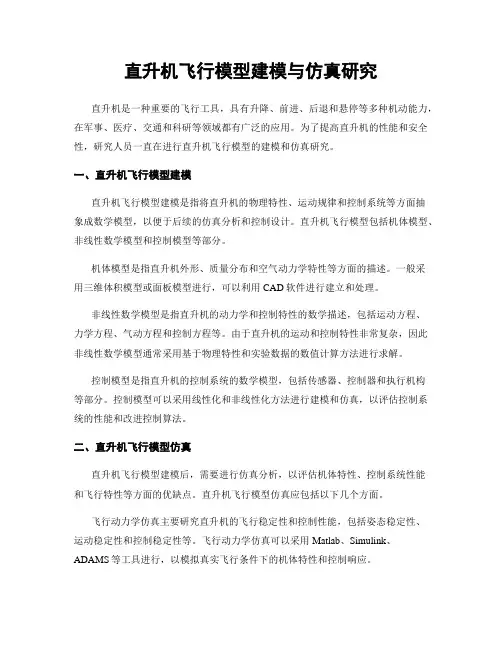

直升机飞行模型建模与仿真研究
直升机飞行模型建模与仿真研究直升机是一种重要的飞行工具，具有升降、前进、后退和悬停等多种机动能力，在军事、医疗、交通和科研等领域都有广泛的应用。
为了提高直升机的性能和安全性，研究人员一直在进行直升机飞行模型的建模和仿真研究。
一、直升机飞行模型建模直升机飞行模型建模是指将直升机的物理特性、运动规律和控制系统等方面抽象成数学模型，以便于后续的仿真分析和控制设计。
直升机飞行模型包括机体模型、非线性数学模型和控制模型等部分。
机体模型是指直升机外形、质量分布和空气动力学特性等方面的描述。
一般采用三维体积模型或面板模型进行，可以利用CAD软件进行建立和处理。
非线性数学模型是指直升机的动力学和控制特性的数学描述，包括运动方程、力学方程、气动方程和控制方程等。
由于直升机的运动和控制特性非常复杂，因此非线性数学模型通常采用基于物理特性和实验数据的数值计算方法进行求解。
控制模型是指直升机的控制系统的数学模型，包括传感器、控制器和执行机构等部分。
控制模型可以采用线性化和非线性化方法进行建模和仿真，以评估控制系统的性能和改进控制算法。
二、直升机飞行模型仿真直升机飞行模型建模后，需要进行仿真分析，以评估机体特性、控制系统性能和飞行特性等方面的优缺点。
直升机飞行模型仿真应包括以下几个方面。
飞行动力学仿真主要研究直升机的飞行稳定性和控制性能，包括姿态稳定性、运动稳定性和控制稳定性等。
飞行动力学仿真可以采用Matlab、Simulink、ADAMS等工具进行，以模拟真实飞行条件下的机体特性和控制响应。
飞行器控制仿真主要研究直升机的控制算法和控制效果，包括姿态控制、高度控制、航向控制等。
飞行器控制仿真可以采用PID、LQR、滑模控制等算法进行，以优化直升机的稳定性和控制性能。
导航和传感器仿真主要研究直升机的导航系统和传感器系统，包括GPS、INS、气压计、陀螺仪等。
导航和传感器仿真可以采用虚拟现实技术和仿真器进行，以评估系统的精度和可靠性。
直升机和倾转旋翼飞行器飞行仿真引论程序
直升机和倾转旋翼飞行器飞行仿真引论程序摘要：一、引言二、直升机和倾转旋翼飞行器概述1.直升机原理2.倾转旋翼飞行器原理三、飞行仿真技术在直升机和倾转旋翼飞行器中的应用1.飞行仿真技术的定义和作用2.飞行仿真技术在直升机和倾转旋翼飞行器中的具体应用四、直升机和倾转旋翼飞行器飞行仿真引论程序的设计与实现1.设计目标与原则2.程序实现的技术手段与方法3.程序的运行与维护五、结论正文：一、引言随着航空技术的发展，直升机和倾转旋翼飞行器在军事、民用等领域发挥着越来越重要的作用。
为了提高飞行器的安全性和性能，飞行仿真技术应运而生。
本文旨在介绍直升机和倾转旋翼飞行器飞行仿真引论程序的设计与实现。
二、直升机和倾转旋翼飞行器概述1.直升机原理直升机是一种以旋翼为主要升力装置的航空器。
直升机通过旋翼的快速旋转产生向上的气流，从而产生升力。
同时，直升机还可以通过尾部的螺旋桨来调整飞行方向。
2.倾转旋翼飞行器原理倾转旋翼飞行器是结合了直升机和固定翼飞机的一种飞行器。
在起飞和降落阶段，倾转旋翼飞行器的旋翼与直升机类似，以提供升力和操控性。
在高速飞行阶段，倾转旋翼飞行器的旋翼会倾转，使飞行器类似于固定翼飞机，以提高飞行速度和效率。
三、飞行仿真技术在直升机和倾转旋翼飞行器中的应用1.飞行仿真技术的定义和作用飞行仿真技术是通过计算机模拟飞行器在空中飞行的各种工况，以评估飞行器性能、研究飞行器设计、训练飞行人员等目的。
飞行仿真技术在直升机和倾转旋翼飞行器中具有重要作用。
2.飞行仿真技术在直升机和倾转旋翼飞行器中的具体应用飞行仿真技术在直升机和倾转旋翼飞行器中主要应用于以下几个方面：飞行控制系统设计、飞行器性能评估、飞行器安全性分析、飞行人员训练等。
四、直升机和倾转旋翼飞行器飞行仿真引论程序的设计与实现1.设计目标与原则直升机和倾转旋翼飞行器飞行仿真引论程序的设计目标是提供一个全面、系统的飞行仿真技术介绍，为飞行器设计和研究人员提供理论支持。
直升机飞行控制实时仿真研究
南京航空航天大学硕士学位论文摘要无人直升机飞行控制系统设计离不开数字仿真和半物理仿真验证，利用这些仿真可以极大程度上避免试飞验证过程中的事故风险、缩短研制周期、降低成本。
本文应用MATLAB/RTW 技术，设计构建了一套基于RTW与VxWorks的直升机飞行控制建模与实时仿真一体化软件环境,同时为提高仿真精度，研究了直升机非线性飞行动力学建模技术。
在直升机飞行控制建模与实时仿真一体化软件环境设计研究中，针对直升机飞行控制实时仿真的具体要求，设计了飞行控制仿真系统的硬件架构与软件组成，讨论了通信机制和具体应用；在深入剖析MATLAB/RTW技术的基础上，结合Tornado软件，建立了针对VxWorks嵌入式目标的软件交叉开发环境，并详细说明了相关文件、属性在软件开发环境建设中的作用与修改方法；根据飞控系统仿真目标机实现的功能，对目标机软件应用层任务进行划分，分析了应用层任务程序在Simulink环境下的设计要点、设计方法和实现形式，重点论述了模型任务定时驱动机制和IO设备输入输出任务的设计与实现，介绍仿真系统的执行流程，给出实验测试样例，验证所设计的一体化软件环境的可行性与可靠性。
在直升机飞行动力学建模技术研究中，讨论了一种适用于定常低速飞行状态下的直升机非线性飞行动力学建模方法，其中着重推导了引入Pitt和Peters的一阶谐波动力入流理论的旋翼桨盘运动模型。
设计编写了针对UH-60A的配平与线性化软件和Simulink环境下该直升机非线性飞行动力学模型的S函数模块，获得了直升机静态配平与动态操纵响应的仿真结果，并与实际试飞数据进行对比，验证了本文所建模型的合理性。
关键词：直升机，飞行控制，实时仿真，半物理仿真，RTW，VxWorks，飞行动力学建模iABSTRACTThe design of unmanned helicopter flight control system is inseparable from digital simulation and physical semi-simulation, using the simulation test can be a great extent to avoid the risk of accidents in the verification process, shorten the development cycle and reduce costs. In this paper, using MATLAB / RTW technology, the author designed and constructed a RTW and VxWorks-based software environment unified helicopter flight control modeling and real-time simulation. In order to improve the accuracy of flight control simulation, the author maked a research into the non-linear helicopter flight dynamics modeling.During the research of software environment unified flight control modeling and real-time simulation, in accordance with the specific requests, the author designed the hardware architecture, software components and communication structure of simulation system. By intensively analyzing of MATLAB / RTW technology, the author established software cross-development environment aiming at VxWorks embedded target, and introduced details of the relevant documents and property in the development of software environment. According to the functional requirements of flight control system simulation target machine, the author completed the division of the application-level tasks, analyzed the gist, method and realizing format of task program under Simulink environment. The timing driving of model tasks and the input and output of IO devices were focused discussion. The author has analyzed the feasibility and reliability of the software environment in accordance with simulation executive procedure test.In the research of helicopter flight dynamics modeling, the author discussed a modeling method of helicopter nonlinear flight dynamics for low speed and steady state, focusing on the derivation of blade plate motion model which introduced Pitt and Peters’s first-order harmonics rotor dynamic inflow theory. The author also developed trim and linear software and non-linear flght dynamics model based on s-function for UH-60A helicopter. Compared with data of the flight test, the author verify the validity of the flight dynamic model .Key Words:Helicopter，Flight Control，Real-Time Simulation，HIL，RTW，VxWorks，Flight Dynamics Modeling图清单图1. 1各阶段直升机代表机型 (1)图1. 2无人直升机代表机型 (2)图2. 1数学仿真、实时数字仿真与半物理仿真相互联系 (7)图2. 2飞控系统实时数字仿真原理 (8)图2. 3 飞行控制仿真系统硬件架构图 (8)图2. 4 飞行控制仿真系统硬件架构扩展图例 (9)图2. 5飞行控制仿真系统软件组成示意图 (9)图2. 6 飞行控制仿真系统软件构成图 (11)图2. 7 仿真系统通信方式 (13)图3. 1外部模式原理图 (15)图3. 2 RTW功能结构图 (16)图3. 3程序创建过程示意图 (17)图3. 4模型代码执行过程 (18)图3. 5宿主机与目标机关系 (19)图3. 6 Build Boot Rom对话框 (22)图3. 7 VxWorks组件配置界面 (22)图3. 8 Target Server设置对话框 (23)图3. 9设置系统目标文件 (24)图3. 10设置求解器 (26)图3. 11设置数据交互界面 (26)图4. 1飞控仿真目标机基本功能 (28)图4. 2目标机软件总体结构和模块组成 (29)图4. 3飞控仿真目标机软件应用层任务关系图 (30)图4. 4飞控仿真目标机软件模块设计图例 (31)图4. 5 Atomic Subsystem模块封装周期任务 (31)图4. 6高频任务向低频任务传递数据 (32)图4. 7高频任务向低频任务传递数据 (32)图4. 8使用S函数集成客户代码 (33)图4. 9基于优先级抢占的任务调度算法图例 (35)图4. 10同一优先级时间片轮转调度算法图例 (35)南京航空航天大学硕士学位论文图4. 11设置main函数模板 (38)图4. 12基于优先级的多周期任务调度机制图例 (39)图4. 13 基于有限状态机的帧同步原理 (41)图4. 14 与仿真执行相关的操作 (42)图4. 15 模型文件根目录 (43)图4. 16 自动生成源文件所在目录 (43)图4. 17验证试验原理图 (44)图4. 18验证环境现场照片 (44)图4. 19实验进行时宿主机桌面截图 (44)图4. 20串口端无数据到达时目标机软件执行时序图 (45)图4. 21串口端有数据到达时目标机软件执行时序图 (45)图5. 1直升机飞行动力学建模基本组成 (46)图5. 2 直升机常用坐标系 (47)图5. 3二维翼型气流环境 (48)图5. 4 UH-60A配平与线化工具软件 (56)图5. 5 UH-60A开环数学模型 (57)图5. 6 UH-60A直升机静态配平数据 (58)图5. 7 UH-60A直升机动态响应数据(总距上提0.5-in，100knots) (59)vii直升机飞行控制实时仿真研究表清单表3. 1目标机硬件结构特征 (20)表3. 2 BootLine参数定义 (21)表3. 3 MATLAB提供的系统目标文件 (23)表3. 4 模板联编文件相关参数 (25)表4. 1 Custom Code模块 (34)表5. 1 UH-60A直升机飞行试验主要数据 (55)南京航空航天大学硕士学位论文ix注 释 表缩略词：RTOS Real-Time Operation System实时操作系统 TLC Target Language Compiler目标语言编译器 BSP Board Support Packet板级支持包 ODE Ordinary Differentical Equcations常微分方程 FIFO First In First Out先入先出 A/D Analog to Digital模拟/数字 D/A Digital to Analog数字/模拟 符号：b M 桨叶质量矩 p β桨叶预置挥舞角 k β 挥舞铰阻尼 w β旋翼侧滑角 0θ 桨根安装角 tw θ桨叶负扭转 χ 旋翼尾迹角 π圆周率 p 滚转角速度 q俯仰角速度 c θ 横向周期变距 r偏航角速度 s θ 纵向周期变距 p滚转角加速度 μ 前进比 q俯仰角加速度 β 桨叶挥舞角 w p风轴系下滚转角速度 0β 桨叶锥度角 w q风轴系下俯仰角速度 c β 桨叶纵向周期挥舞 w p风轴系下滚转角加速度 s β 桨叶横向周期挥舞 w q风轴系下俯仰角加速度 e 挥舞铰偏置量 P U桨叶剖面垂向速度 b I 桨叶绕挥舞铰惯量 T U桨叶剖面切向速度 R 旋翼半径 0ν桨盘中心诱导速度 ρ 大气密度 c ν诱导速度一阶余弦分量 a 翼型升力线斜率 s ν诱导速度一阶正弦分量 c 桨叶弦长 1k变距挥舞耦合系数 Ω 旋翼转速 γ洛克数 r 桨叶径向位置 c λ入流比 t C 拉力系数 φ滚转角直升机飞行控制实时仿真研究C l滚转力矩系数 θ 俯仰角 C m俯仰力矩系数 ψ 偏航角 X I绕x 轴全机惯性矩 XY I 对xy 平面全机惯性积 Y I绕y 轴全机惯性矩 XZ I 对xz 平面全机惯性积 Z I 绕z 轴全机惯性矩 YZ I 对yz 平面全机惯性积承诺书本人郑重声明：所呈交的学位论文，是本人在导师指导下，独立进行研究工作所取得的成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二十四届（2008）全国直升机年会论文黑鹰直升机飞控系统及仿真郑文东陈仁良（南京航空航天大学直升机旋翼动力学国家级重点实验室，南京210016）摘要：黑鹰（UH-60）直升机作为通用战术直升机，其飞行控制系统中的混合器、平尾安装角随飞行速度的变化等设计有特色。
对我国直升机飞行控制系统的设计具有参考实用价值。
本文全面介绍了黑鹰直升机的飞行控制系统的组成、控制流程及功能，并应用simulink对增稳系统进行了仿真实验。
关键词：直升机；飞行控制；稳定增稳；非线性；仿真1 引言由于直升机存在各个运动部件的气动耦合、惯性耦合、结构耦合及运动耦合，其操纵性、稳定性和机动性就变得很差。
任何受扰运动都会使直升机显出极不稳定的特性，比如悬停和小速度时受扰运动的悬停振荡模态和前飞时受扰运动的纵向沉浮振荡模态都表明无飞控系统改善的直升机的操纵是很复杂的。
因此，直升机必须加装飞控系统来改善其特性，改善直升机的操稳性能，减少各个运动部件的耦合，从而减轻驾驶工作负荷。
黑鹰直升机作为通用战术直升机，其飞行控制系统中的混合器、平尾安装角随飞行速度的变化等设计有特色。
对我国直升机飞行控制系统的设计具有参考实用价值。
本文对黑鹰直升机飞控系统进行分析，并对小速度下的运动模态进行了simulink下的仿真。
2 黑鹰直升机飞控系统模型的组成直升机模型的运动模态包括姿态运动和轨迹运动。
一般意义上，飞控系统功能便是部分或全部完成姿态与轨迹控制，并且改善飞行品质。
本文以黑鹰直升机飞控系统为例进行分析，该直升机除具有上述功能外，在设计上还有其自身的三个特点。
偏差作动器作动器作为飞控系统中单独一个通道被分离出来便是其中的第一个特点，它的主要功能是解决黑鹰直升机前飞速度80knot至180knot下速度对迎角的静不稳定特性，低于80knot由水平安定面解决；第二个特点就是水平安定面随动设计，直升机速度低于80knot时，水平安定面与速度、俯仰角和总距等参数随动。
除此之外，水平安定面在小速度爬升、巡航和自转下滑等运动下对迎角起到优化调节的作用，在自转下滑时平尾迎角为-6度，水平悬停下的平尾迎角为34度；第三个特点是混合器的设计，其功能是通过纯机械操纵进行解耦。
下面就从组成黑鹰直升机飞控系统的各个部分进行介绍和分析。
图1给出了黑鹰直升机飞控系统结构示意图，包括内回路、外回路、偏差作动器和混合器等主要部分。
内回路主要针对稳定增稳系统的姿态控制；外回路主要针对包括高度、速度和航向等在内的航迹控制。
内外回路和偏差作动器通过相应的比例缩放进入各自通道的伺服作动器与直升机配平量和驾驶员对驾驶杆的杆操纵量经过比例放大后一起进入混合器。
混合器将各个解耦通道过来的总距、纵横向周期变距和尾浆总距信号通过伺服作动器输出到黑鹰倾斜盘的模型，控制各个活动翼面的响应。
图1飞控系统结构示意图稳定增稳系统（SAS）该系统包括俯仰、滚转和偏航三个通道。
以俯仰通道为例对其结构进行分析，来自传感器的角速率信号经滤波后，一路进入时间常数为0.023秒的惯性放大环节，另一路进入截至频率为0.5rad/s的滤波器，以抑制俯仰角速率的急剧动作引起的扰动。
两路合并后通过洗出电路，洗出低频俯仰角信号，以便不影响串联作动器在限幅范围内正常工作，该洗出电路的时间常数为7秒。
对于输入信号，由于实际精确测量桨盘迎角比较困难，一般情况下，直升机的航迹角较小，可通过测量姿态角间接反映桨盘迎角。
所以，在增稳系统中，姿态角信号可通过对角速度陀螺输出信号积分或滞后一个相位角的伪积分来获得。
图2给出了俯仰通道数字增稳系统模型，响应的滚转通道与偏航通道的稳定增稳系统类似与俯仰通道的建立过程，详细建模参考文献[1]。
偏差作动器该部分是由包括舵机在内的多部件组成的一个伺服回路，是俯仰姿角、俯仰角速率和前飞速度三个参数的函数。
偏差作动器的主要功能是改善直升机在80knot至180knot 时纵向速度对迎角的静不稳定性。
图3给出偏差作动器的结构图。
偏差作动器框图各参数如下：限幅1上下限为20±；限幅3上限为10，下限为0 ；±；限幅2上下限为34.5限幅4上下限为3±；限幅5上下限为0.15±。
飞行轨迹稳定器图2 俯仰通道增稳系统结构图图3 偏差作动器的结构图这一部分是包括俯仰、滚转和偏航通道在内的飞行轨迹稳定控制器，在功能上也协调转弯控制。
对于轨迹中涉及到的诸如飞行速度、高度保持和航向保持由一个反馈作动器来调节，其参数在输出到作动器后为防止超调，需要有限幅等措施。
该系统在配平作动器前设有逻辑开关，由前飞速度、滚转角度和配平等参数决定开关的闭合，其逻辑开关接通需满足以下条件：前飞速度60knotφ≥度、配平开关释放。
图4V x≥、滚转角2为俯仰通道的结构图：图4 俯仰通道飞行轨迹稳定结构图混合器该系统在功能上主要是通过纯机械控制对总距、纵横向周期变距和尾浆总距解耦。
将各个通道对总距、纵横向周期变距和尾浆总距的控制输入通过伺服器操纵旋翼和尾浆进行解耦。
各个通道的输出信号即混合器的输入信号由以下几部分组成：稳定增稳系统输出对变距产生的补偿量、偏差作动器输出对变距产生的补偿量、直升机配平量和驾驶杆输入量对变距产生的补偿量。
图5为纵向周期变距结构图：图5 纵向周期变距混合器结构图水平安定面安装角的控制水平安定面安装在黑鹰直升机尾部，其迎角在－8度至39度可变。
在航速低于80knot 下与空速、总距位置、俯仰角速率和横向加速度随动。
其主要功能一方面是消除低速时由于下洗流对平尾的冲击导致直升机产生俯过大的仰角；另一方面是对爬升、巡航和自转下滑时的俯仰姿态进行优化。
图6为其结构图：图6 水平安定面安装角的控制结构图3 仿真通过上述对黑鹰直升机飞控系统的分析，结合直升机气动模型建立仿真系统进行仿真。
在直升机气动模型的选择上，本文选择连续时变6自由度的黑鹰直升机线化模型，以其飞控系统的俯仰和偏航增稳通道为例进行simulink 下的仿真。
黑鹰直升机线化模型以状态方程的形式描述如下：)()()(.t BU t AX t X +=)()()(t DU t CX t Y +=状态变量TX u ϕθψ= v w p q ru v w 代表纵向、横向和垂向速度，p q r 代表滚转、俯仰和偏航角速度，ϕθψ代表姿态角。
U(t)= 输入量δδδδ c a e r 为总距、横向周期变距、纵向周期变距和航向尾桨总距操纵 变化量，输出为四个反馈偏差量A B θθ 11o r分别表示横向周期变距、纵向周期变距、总距和尾浆变距量，属多输入多输出系统。
直升机在时速20knot 下的状态阵分别是：A=-0.0104-0.02240.0374 2.828-0.1883-0.115100.2282-9.7460.0181-0.05820.0069-0.0021-370-0.228200.9961-0.146-0.0255-0.3834370.3402-0.39.746-0.996100.00110.01120.0034-0.8910.2894-0.02970000.0233-0.03960.0175-1.73-3.6040.0443000-0.00560.0086-0.0037-0.7563-0.2857-0.36620000001-0.102200000000 1.0052000000000100⎛⎫⎪⎪ ⎪⎪ ⎪ ⎪⎪ ⎪ ⎪ ⎪ ⎪⎪ ⎪ ⎪⎝⎭B ＝0.97070.0329-1.5820.91430.0620.95420.0499-1.338-7.3770.0453-1.037 1.0740.0273-0.00380.3516-0.0064-0.0308 1.3390.0492-0.77590.060.027-0.00910.55500000000000⎛⎫⎪⎪ ⎪⎪⎪ ⎪⎪⎪⎪⎪ ⎪⎪⎪⎪⎝⎭C ＝0.97070.0329-1.5820.91430.0620.95420.0499-1.338-7.3770.0453-1.037 1.0740.0273-0.00380.3516-0.0064-0.0308 1.3390.0492-0.77590.060.027-0.00910.55500000000000⎛⎫⎪⎪ ⎪⎪⎪ ⎪⎪⎪⎪⎪ ⎪⎪⎪⎪⎝⎭D 为零阵本文以黑鹰直升机时速20knot 模态为例进行仿真，其增稳系统俯仰通道脉冲响应动特性曲线如图7所示：图7 俯仰通道增稳脉冲响应曲线Tδδδδ⎡⎤⎣⎦c a e r TY A B θθ=⎡⎤⎣⎦11o r4 结论从响应曲线图可以看出，飞控增稳系统各个通道都能够在在较短的时间内进入稳态边界，从而满足系统动特性响应的要求。
由于许多实际系统都存在时滞、干扰和各种非线性环节，应用simulink图形化建立增稳系统模型比数学建模简单，建立实际的仿真系统更简单、高效和实用。
参考文献[1] NASA Report 166309 UH-60A Black Hawk Engineering Simulation Program[2] 杨一栋《直升机飞行控制》，国防工业出版社2007.2[3] 陈仁良《直升机飞行动力学数学建模及机动性研究》，博士学位论文1998[4] K.Hilbert, NASA technical memorandum85890, “A mathematical model of the UH-60 helicopter”, April 1984.[5] Wayne Johnson,《Helicopter Theory》,Princeton University Press, 1980[6] European Patent EP0003947 PITCH BIAS ACTUATOR SYSTEM FOR HELICOPTER LONGITUDINAL CYCLIC PITCHDesign of Helicopter Control system Based on SimulinkZheng Wendong Chen renliang(National Key Laboratory of Rotorcraft Aeromechanics.NUAA.Nanjing 210016)Abstract:As a tactics helicopter , HAWK flight control system has some characters such asmixer(mechanical control system),pitch bias actuator and stabilator control .This can give areference to design flight control system in our country. In this paper ,overall the parts of HAWKflight control system were introduced. .Finally, the control system using Simulink was examinedthrough simulation .Keywords: Helicopter ; Flight control ;Stability augmentation ; Nonlinearity ；Simulation。
