直升机操控系统飞控原理简介
直升机操控系统飞控原理简介
作为一种特殊的飞行器，直升机的升力和推力均通过螺旋
桨的旋转获得，这就决定了其动力和操作系统必然与各类固定机翼飞
机有所不同。一般固定翼飞机的飞行原理从根本上说是对各部位机翼
的状态进行调节，在机身周围制造气压差而完成各类飞行动作，并且
其发动机只能提供向前的推力。但直升机的主副螺旋桨可在水平和垂
直方向上对机身提供动力，这使其不需要普通飞机那样的巨大机翼，
二者的区别可以说是显而易见。
操纵系统
直升机的操纵系统可分为三大部分：
踏板在直升机驾驶席的下方通常设有两块踏板，驾驶员可以
通过它们对尾螺旋桨的输出功率和桨叶的倾角进行调节，这两项调整
能够对机头的水平方向产生影响。
周期变距杆位于驾驶席的中前方，该手柄的控制对象为主螺
旋桨下方自动倾斜器的不动环。不动环可对主螺旋桨的旋转倾角进行
调整，决定机身的飞行方向。
总距杆位于驾驶席的左侧，该手柄的控制对象为主螺旋桨下
方自动倾斜器的动环。动环通过对主螺旋桨的桨叶倾角进行调节来对
调整动力的大小。另外，贝尔公司生产的系列直升机在总距杆上还集
成有主发动机功率控制器，该控制器可根据主螺旋桨桨叶的旋转倾角
自动对主发动机的输出功率进行调整。
飞行操作
升降有些读者可能会认为，直升机在垂直方向上的升降是通
过改变主螺旋桨的转速来实现的。诚然，改变主螺旋桨的转速也不失
为实现机体升降的方法之一，但直升机设计师们很早之前便发现，提
升主螺旋桨输出功率会导致机身整体负荷加大。所以，目前流行的方
法是在保持主螺旋桨转速一定的情况下依靠改变主螺旋桨桨叶的倾
角来调整机身升力的大小。驾驶员可通过总距杆完成这项操作。当把
总距杆向上提时，主螺旋桨的桨叶倾角增大，直升机上升；反之，直
升机下降。需要保持当前高度时，一般将总距杆置于中间位置。
平移直升机最大飞行优势之一是：可以在不改变机首方向的
情况下，随时向各个方向平移。这种移动是通过改变主螺旋桨的旋转
倾角来实现的。当驾驶员向各个方向扳动周期变距杆时，主螺旋桨的
主轴也会发生相应的倾斜。此时，主螺旋桨所产生的推力分解为垂直
和水平两个方向的分力，垂直方向的分力依旧用于保持飞行高度，水
平方向上的分力可使机身在该方向上产生平移。
需要指出的是，以上分析是将主螺旋桨看作一个整体而得出
的。如果我们把目光投向每一片桨叶的受力情况，将呈现出更为复杂
的情况。直升机螺旋桨的横截面与普通飞机机翼的横截面类似，均为
头粗尾尖的纺锤型或半纺锤型。当桨叶划过空气时的切入角度发生变
化时，桨叶所产生的升力也会随之改变。而在直升机主螺旋桨的旋转
面偏离水平面的情况下，单片桨叶划过空气的切入角度将随着螺旋桨
的转动而发生周期性的变化。同理，该片桨叶所产生的升力也会表现
为周期性的改变。这也是驾驶舱中控制主螺旋桨主轴角度的操纵杆被
称为周期变距杆的由来。以四桨叶结构的螺旋桨为例，当其旋转面发
生倾斜时，相对的两片桨叶所产生的升力差同样会对机身的飞行姿态
和移动方向造成影响。事实上，设计师正是利用了这种升力差，才能
够使直升机在空中灵活自如地飞行。
旋转那么直升机又是如何在水平面上进行旋转的呢？这个功
能是通过直升机的尾螺旋桨来完成的。对于只装有一具主螺旋桨的直
升机来说，如果把机身和主螺旋桨看作一对施力和受力物体的话，主
螺旋桨旋转所产生的反作用力必然会使机身向相反的方向转动。要保
持机身的稳定，就必须增加一个额外的力矩来抵消这种旋转，这也是
设计师在直升机尾部安装尾螺旋桨的原因。当直升机处于直线飞行
时，尾桨的推力力矩与主桨的反作用力矩刚好构成一对平衡力矩，而
只需改变尾桨的输出功率机身就可以在水平面上进行旋转。大多数直
升机都是通过驾驶席前方的一对脚踏板来调整机头方向。有了上面的
分析，我们就不难理解这对踏板实际控制的是尾桨的功率。
直升飞机飞行原理
直升飞机飞行原理直升飞机是一种可以垂直起降的飞行器，由于其独特的飞行原理，使其具有广泛的应用领域，如军事、救援、消防、交通、旅游等。
下面将详细介绍直升飞机的飞行原理。
直升飞机的飞行原理可以归结为气动力学原理和机械原理两个方面。
一、气动力学原理直升飞机的飞行依靠主旋翼和尾旋翼的升力和推力来实现。
主旋翼是由几片具有空气动力学曲线形状的旋翼叶片组成，通过相对于机身的旋转产生升力和推力。
尾旋翼则用来抵消主旋翼产生的反作用力，以保持机身的平衡。
1.主旋翼：主旋翼通过其旋转产生升力和推力。
当旋翼叶片快速旋转时，叶片上的气流会形成高气压区和低气压区。
高气压区的气流通过叶片的压力面，而低气压区的气流则通过叶片的吸力面，从而产生了升力。
升力的大小与旋翼的转速、叶片的角度和速度、空气密度等参数有关。
2.尾旋翼：尾旋翼位于直升飞机的尾部，主要起到平衡作用。
当主旋翼转动时，会产生反作用力，导致直升飞机产生旋转力矩。
为了抵消这一旋转力矩，尾旋翼也开始旋转，通过尾旋翼产生的推力来抵消反作用力，以保持机身的平衡。
二、机械原理直升飞机的机械原理主要包括控制系统和动力系统两个方面。
1.控制系统：直升飞机的控制系统包括操纵杆、螺旋桨角度调整机构和尾翼控制装置等。
通过操纵杆的操作，飞行员可以改变螺旋桨叶片的角度和旋转的速度，从而调整和控制直升机的升力、推力和方向。
2.动力系统：直升飞机的动力系统通常由发动机、传动系统和转子系统组成。
发动机负责提供动力，通常采用喷气发动机或涡轮发动机。
传动系统将发动机产生的动力传递给旋翼和尾翼，以驱动它们的旋转。
转子系统包括主旋翼和尾旋翼，负责产生升力和推力。
总结起来，直升飞机的飞行原理主要基于气动力学和机械动力学原理。
气动力学原理是通过主旋翼和尾旋翼的旋转来产生升力和推力，而机械原理则是通过控制系统和动力系统来改变和调整直升飞机的姿态、升力和推力。
这种独特的飞行原理使得直升飞机在垂直起降和悬停等方面具有显著的优势，使其在各个领域的应用变得更加广泛。
直升机控制原理
直升机控制原理嘿，朋友们！今天咱来聊聊直升机那神奇的控制原理。
你说直升机咋就能在空中那么灵活地飞来飞去呢？就好像一只机灵的小鸟！其实啊，它就靠那几个关键的部分来掌控。
先说说主旋翼吧，这可是直升机的大功臣啊！它就像个大力士，不停地旋转产生升力，把直升机托起来。
你想想，要是没有它，直升机不就跟块铁疙瘩似的掉地上啦？主旋翼转得快，升力就大，直升机就能飞得高；转得慢呢，那就能慢慢降落。
这多有意思啊，就跟咱骑自行车控制速度似的。
还有那尾桨呢，可别小瞧它。
它就像个小尾巴，专门负责保持直升机的平衡和方向。
要是没有尾桨，直升机不就像个无头苍蝇一样乱转啦？它能让直升机稳稳地向前飞、向后飞，或者来个漂亮的转弯。
你说神奇不神奇？操纵杆就像是直升机的大脑，飞行员通过它来下达各种指令。
往前推，直升机就往前飞；往后拉，它就往后退。
往左边掰，它就往左拐；往右边掰，它就往右拐。
这不就跟咱玩遥控汽车一样嘛，只不过这个可是在天上玩的，刺激吧！那发动机呢，就是直升机的心脏啊！它提供动力，让一切都动起来。
要是发动机出了问题，那直升机可就没法飞啦。
就好像人没了心脏，还怎么活呀！咱再说说直升机在空中的姿态调整，这可需要飞行员有高超的技术和敏锐的反应。
就好比咱走路，得时刻保持平衡，不然不就摔跟头啦？直升机也是一样，飞行员得通过操纵杆和各种设备，时刻让它保持稳定。
你说开直升机的飞行员得多厉害呀，他们得同时关注那么多东西，还得做出准确的判断和操作。
这可不是一般人能做到的呀！咱普通人虽然不能亲自去开直升机，但了解了解这些知识也挺有意思的呀。
想象一下，要是你能像飞行员一样坐在驾驶舱里，掌控着这架神奇的机器，在蓝天白云下自由翱翔，那该是多么酷的一件事啊！总之，直升机的控制原理虽然复杂，但也充满了趣味和挑战。
它让我们看到了人类的智慧和科技的力量。
下次再看到直升机在天上飞，你就可以跟身边的人讲讲它是怎么飞起来的啦！。
遥控直升机原理
遥控直升机原理
遥控直升机是一种通过无线电遥控系统来控制飞行的飞行器。
它基于多个原理，使得飞行器能够在地面上被遥控员远程控制，并完成各项任务。
首先，遥控直升机的飞行原理基于空气动力学。
它通过旋翼的旋转来产生升力，将机身抬离地面。
旋翼的受控旋转由电机提供动力，而叶片的空气动力学设计则能够产生足够的升力来支撑整个飞行器。
其次，遥控直升机的稳定性主要依赖于陀螺仪。
陀螺仪是一种感应器，能够检测到直升机的姿态变化。
一旦直升机开始倾斜或者旋转，陀螺仪就会立即检测到这种变化，并向控制系统发送信号。
控制系统通过调整旋翼的转速和偏航角度来实现飞行器的稳定。
此外，遥控直升机的操控原理基于无线电遥控技术。
遥控器通过发送无线电信号来控制飞行器上的接收器。
接收器接收到信号后，将信号转化为电脉冲，通过连接电机和舵机等执行机构来实现相应的动作。
通过遥控器上的各种操控杆、按钮和旋钮，遥控员可以实现直升机的上升、下降、前进、后退、左转和右转等动作。
最后，遥控直升机的能源一般是电池。
电池提供电能给电机和其他设备，从而保证飞行器的正常运行。
综上所述，遥控直升机的原理可以归纳为空气动力学、陀螺仪、
无线电遥控技术和电池能源等多个方面。
这些原理的协同作用使得遥控直升机能够在空中实现稳定的飞行和精确的操控。
无人直升机控制系统探索
无人直升机控制系统探索无人直升机（Unmanned Helicopter，简称UH）是一种没有飞行员搭乘的直升机，通过电子设备和自动控制系统来完成飞行任务。
无人直升机的出现在航空领域引起了广泛的关注和研究，它的应用领域十分广泛，如军事侦察、民用航拍、灾害勘察等。
无人直升机的控制系统是实现其自主飞行的关键，下面将对无人直升机控制系统进行探索。
无人直升机的控制系统包括飞行控制系统、导航导引系统和通信系统。
飞行控制系统负责直升机的姿态控制和飞行稳定性控制，导航导引系统负责地面定位和航线规划，通信系统负责与操作员进行数据交互和指令传递。
飞行控制系统是无人直升机最关键的控制系统之一。
它由传感器、执行器和控制算法组成。
传感器用于感知直升机当前的状态，如姿态、位置和速度等。
执行器根据控制算法的指令来调整直升机的姿态和飞行状态。
控制算法则根据传感器获得的数据计算出控制指令，以实现直升机的自主飞行。
在无人直升机的飞行控制系统中，常用的传感器包括陀螺仪、加速度计、磁力计和气压计等。
执行器主要包括电机和舵面等。
导航导引系统是无人直升机的另一个重要组成部分。
导航导引系统主要负责无人直升机的定位和航线规划。
定位是指确定直升机在空间中的位置和姿态，通常使用全球定位系统（GPS）和惯性导航系统（INS）等技术来实现。
航线规划是指制定无人直升机的飞行路线和行为策略，如起飞、降落和飞行路径等。
航线规划需要考虑到各种因素，如风速、地形和障碍物等。
通信系统是无人直升机与操作员之间进行数据交互和指令传递的重要手段。
通信系统通过无线通信技术将直升机的状态信息传递给操作员，并接收操作员的指令。
通信系统还可以通过地面站传输航线规划和任务指令等。
无人直升机的通信系统需要具备高可靠性和抗干扰能力，并且能够实现远程通信。

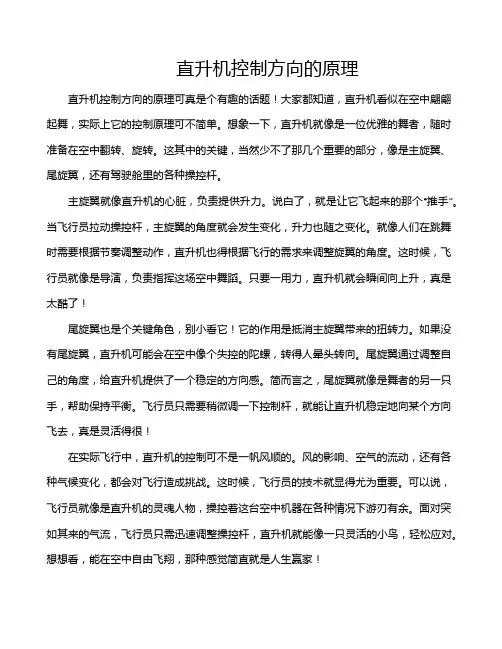

直升机控制方向的原理
直升机控制方向的原理直升机控制方向的原理可真是个有趣的话题！大家都知道，直升机看似在空中翩翩起舞，实际上它的控制原理可不简单。
想象一下，直升机就像是一位优雅的舞者，随时准备在空中翻转、旋转。
这其中的关键，当然少不了那几个重要的部分，像是主旋翼、尾旋翼，还有驾驶舱里的各种操控杆。
主旋翼就像直升机的心脏，负责提供升力。
说白了，就是让它飞起来的那个“推手”。
当飞行员拉动操控杆，主旋翼的角度就会发生变化，升力也随之变化。
就像人们在跳舞时需要根据节奏调整动作，直升机也得根据飞行的需求来调整旋翼的角度。
这时候，飞行员就像是导演，负责指挥这场空中舞蹈。
只要一用力，直升机就会瞬间向上升，真是太酷了！尾旋翼也是个关键角色，别小看它！它的作用是抵消主旋翼带来的扭转力。
如果没有尾旋翼，直升机可能会在空中像个失控的陀螺，转得人晕头转向。
尾旋翼通过调整自己的角度，给直升机提供了一个稳定的方向感。
简而言之，尾旋翼就像是舞者的另一只手，帮助保持平衡。
飞行员只需要稍微调一下控制杆，就能让直升机稳定地向某个方向飞去，真是灵活得很！在实际飞行中，直升机的控制可不是一帆风顺的。
风的影响、空气的流动，还有各种气候变化，都会对飞行造成挑战。
这时候，飞行员的技术就显得尤为重要。
可以说，飞行员就像是直升机的灵魂人物，操控着这台空中机器在各种情况下游刃有余。
面对突如其来的气流，飞行员只需迅速调整操控杆，直升机就能像一只灵活的小鸟，轻松应对。
想想看，能在空中自由飞翔，那种感觉简直就是人生赢家！飞行员在操作直升机时，还得运用到“集体控制”和“局部控制”的原理。
集体控制主要影响主旋翼的角度，决定直升机的升降。
而局部控制则是调整尾旋翼，帮助直升机进行转向。
就好比在团体舞中，大家需要配合默契，才能跳得好。
飞行员通过精妙的配合，令直升机在空中游走如飞。
这个过程真的是一门艺术，甚至有点像是在空中绘画，每一个动作都是一笔，最终勾勒出一幅美丽的图画。
说到直升机的方向控制，那可真是个技术活！飞行员通过操控杆的前后左右移动，来实现直升机的飞行方向。

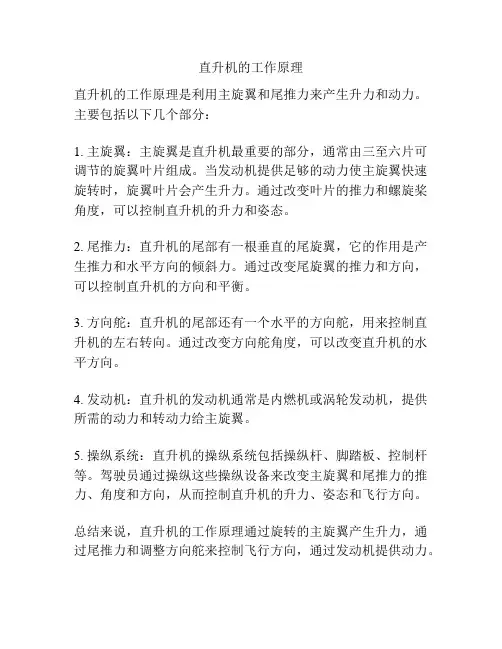

直升机的工作原理
直升机的工作原理
直升机的工作原理是利用主旋翼和尾推力来产生升力和动力。
主要包括以下几个部分：
1. 主旋翼：主旋翼是直升机最重要的部分，通常由三至六片可调节的旋翼叶片组成。
当发动机提供足够的动力使主旋翼快速旋转时，旋翼叶片会产生升力。
通过改变叶片的推力和螺旋桨角度，可以控制直升机的升力和姿态。
2. 尾推力：直升机的尾部有一根垂直的尾旋翼，它的作用是产生推力和水平方向的倾斜力。
通过改变尾旋翼的推力和方向，可以控制直升机的方向和平衡。
3. 方向舵：直升机的尾部还有一个水平的方向舵，用来控制直升机的左右转向。
通过改变方向舵角度，可以改变直升机的水平方向。
4. 发动机：直升机的发动机通常是内燃机或涡轮发动机，提供所需的动力和转动力给主旋翼。
5. 操纵系统：直升机的操纵系统包括操纵杆、脚踏板、控制杆等。
驾驶员通过操纵这些操纵设备来改变主旋翼和尾推力的推力、角度和方向，从而控制直升机的升力、姿态和飞行方向。
总结来说，直升机的工作原理通过旋转的主旋翼产生升力，通过尾推力和调整方向舵来控制飞行方向，通过发动机提供动力。
驾驶员通过操纵系统来控制这些机构，使直升机飞行在所需高度和方向上。
直升机飞行原理
直升机飞行原理直升机是一种能够垂直起降、悬停、倾斜飞行的飞行器，其飞行原理和固定翼飞机有很大的不同。
直升机依赖于旋翼产生升力，并利用动力系统提供动力，从而实现飞行。
本文将从直升机的构造和旋翼原理出发，详细介绍直升机的飞行原理。
构造直升机的主要构造包括机身、旋翼系统、尾部装置和动力系统。
其中，旋翼系统是直升机的关键部件，主要负责提供升力和推进力。
在旋翼系统中，主要包括主旋翼和尾旋翼。
主旋翼位于直升机的上方，通过叶片的旋转产生升力，同时还能控制直升机的姿态和前进方向。
尾旋翼位于直升机的尾部，主要负责抵消主旋翼产生的扭矩，以保持直升机平衡。
旋翼原理在直升机的飞行中，旋翼起着至关重要的作用。
旋翼的工作原理类似于扭矩力和力的平衡，通过叶片的旋转产生升力。
当旋翼快速旋转时，叶片的形状和角度可以改变，从而在不同飞行阶段产生不同的升力。
当旋翼产生足够的升力时，直升机就能够垂直起飞和悬停。
除了升力，旋翼还可以产生推进力。
通过调整叶片的角度和旋速，直升机可以实现水平飞行和向前推进。
在飞行过程中，旋翼还可以控制直升机的姿态和高度，使其能够灵活地适应各种飞行任务。
飞行原理直升机的飞行原理主要基于旋翼的运动和控制。
在起飞阶段，直升机通过增加旋翼的旋速和角度，产生足够的升力，从而实现垂直起飞。
在悬停和低速飞行时，直升机通过调整旋翼的角度和叶片的位置，保持飞行平稳。
在水平飞行时，直升机借助尾旋翼来抵消旋翼产生的扭矩，使飞行保持平衡。
总的来说，直升机的飞行原理是通过旋翼系统产生升力和推进力，同时通过尾部装置和动力系统来控制飞行姿态和方向。
这种独特的设计使得直升机成为一种灵活多变的飞行器，适用于各种特殊环境和任务需求。
通过了解直升机的构造和飞行原理，我们可以更好地理解直升机的工作原理和操作方法，为飞行员和工程师提供了重要的参考。
直升机作为一种重要的飞行器，不仅在军事、救援和运输领域发挥着重要作用，也在科研和探索领域有着广泛的应用前景。
4 直升机飞行与控制原理
⑨关闭飞机电源,关闭遥控器电源. ⑩长期不使用,请充电搁置. 起飞与降落操作考试 ①缓慢推高推杆至中间位置偏下,使飞机缓慢 升高到2米左右. ②下拉推杆使飞机缓慢下降至1米左右,上拉 一下使得飞机减速下降,最后再下拉,使得 飞机平稳着陆.
电源指示灯
天线
升降控制杆 上推上升 下推下降
方向控制杆 上推前飞 下推后飞 左推左转 右推右转
遥控器背面 装电池
遥控器开关
波段选择钮 防止干扰
直升机飞行技术要进步的话, 除了练习之外,还是练习.
野狼号舰载直升机(3.5通道)
①选择一个无风日. ②充电60~70分钟,指示灯红变绿,可飞行5~6分钟. ③把直升机平放在地面上,保持飞机机尾朝向自己, 使方向杆的方向控制始终和飞行一致. ④打开飞机电源,彩色灯闪亮3秒(电子系统自检)后, 把遥控器对准直升飞机打开电源,将动力推杆推 至最高点后归零,直升机方可飞行. ⑤飞机飞行时与人应保持1~2米距离,缓慢推动动力 推杆,平稳起飞.然后果断快速拉高让飞机迅速腾 空30cm以上(否则由于地面效应,飞机会飘忽不、 定),再缓慢调整推杆(不一定要到中间位置)使飞 机飞至1.5~2米高.
横列双旋翼
横列交叉双旋翼
无线电遥控基本原理
飞行高度:约20m, 使用时间:约8分钟, 遥控距离:约40米, 售价:534.58元. (注意:飞机上有电源开关)
遥控发射机(遥控器),遥控接受机,伺服舵机 (把从接收机传来的信号转换为机械动作的 一种机电一体化装置),电子调速器.遥控航模 飞机一般有四个通道(控制功能),如:发动机 油门、升降舵、方向舵和副翼,一个舵机和 电调就要占用一个通道,所以需要四个舵机 来控制,先开发射机,再开接收机,调试各舵面 是否正常,有无干扰,再缓慢起飞.关闭时相反, 先关接收机,再关发射机,让接收机始终处于 受控状态,不至于发生失控.
直升机的飞行原理
直升机的飞行原理
直升机的飞行原理是基于空气动力学的原理。
它的主要组成部分包括机身、旋翼和尾桨系统。
首先，旋翼是直升机飞行的关键部件。
直升机的旋翼是垂直放置的，由多个叶片组成。
当旋翼转动时，叶片会受到空气的作用力，产生升力。
升力是支撑直升机在空中的力量，使其能够飞行。
其次，直升机的尾桨系统起到平衡旋翼产生的扭矩的作用。
直升机的旋翼在转动过程中会产生一个相反的扭矩，使得机身产生旋转。
为了抵消这一扭矩，直升机安装了尾桨系统。
尾桨通过产生一个反方向的推力，将旋翼产生的扭矩平衡掉。
此外，直升机的飞行还需要通过对旋翼产生的升力进行控制。
这是通过改变旋翼的迎角（即叶片与风向的夹角）来实现的。
当迎角增大时，升力也增大，直升机上升；当迎角减小时，升力减小，直升机下降。
最后，直升机还可以通过改变旋翼的倾斜角度来实现机身的前进、后退和侧移。
倾斜后的旋翼除了产生升力外，还会产生一个水平方向的推力，从而使得直升机能够在空中进行水平移动。
总而言之，直升机的飞行原理是通过旋转的旋翼产生升力，通过尾桨系统平衡产生的扭矩，并通过调整迎角和倾斜角度来实现飞行和机身的控制。
直升机飞行原理讲解
直升机飞行原理讲解
直升机是现代航空领域中非常重要的一种机型，它通过旋转桨叶来产生升力和推力，实现空中飞行。
那么，直升机的飞行原理到底是什么呢？下面就为大家详细讲解。
一、旋翼的结构与工作原理
旋翼是直升机最主要的升力和推力来源，它由旋翼叶片、旋翼舵等部分组成。
旋翼叶片是由材料均匀强度逐渐变化的曲线状构成的，类似于鸟的翅膀。
旋转时，叶片内外侧产生不同的升力和阻力，使得整个旋翼产生一个向上的升力，同时带动直升机向前推进。
二、主旋翼和尾旋翼的配合
主旋翼负责产生升力和推力，而尾旋翼则负责调节直升机的方向，保持其平衡。
尾旋翼一般被安装在直升机尾部，它的旋转方向与主旋翼相反，并且产生一个向左或向右的推力，实现方向控制。
三、直升机的悬停与前进
在起飞和降落等空中悬停时，直升机要不断变速、变向和变高度，以保持平衡不倾斜。
而在前进过程中，主旋翼要向前倾斜，以提供向前的推力和升力，同时尾旋翼也要起到平衡作用。
四、直升机的操纵
直升机的操纵主要有三个方面：升降、方向和倾斜。
升降由主旋翼控制，方向由尾旋翼控制，倾斜由机身自身控制。
总之，直升机的飞行原理是利用旋转桨叶产生升力和推力，通过主旋翼和尾旋翼的配合调整方向和平衡，实现空中悬停和前进。
同时，通过机身自身的倾斜进行操纵。
这就是直升机飞行原理的基本介绍。
