人教新版九年级物理 16.2 串、并联电路中电压的规律 同步练习 包含答案

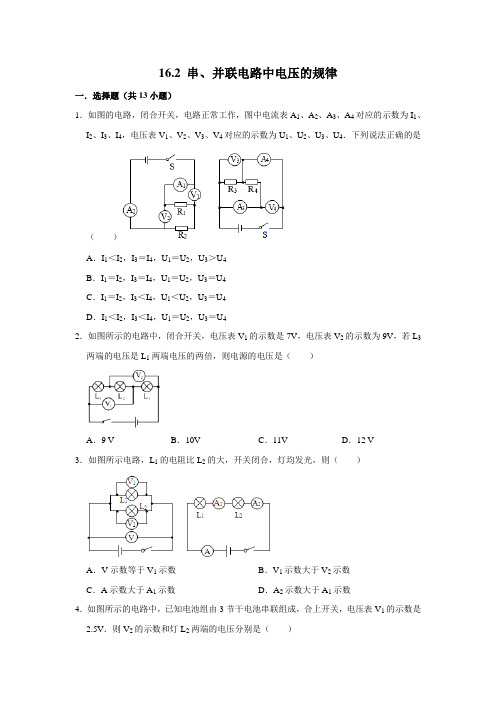

16.2 串、并联电路中电压的规律一．选择题（共13小题）1．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（）A．I1＜I2，I3＝I4，U1＝U2，U3＞U4B．I1＝I2，I3＝I4，U1＝U2，U3＝U4C．I1＝I2，I3＜I4，U1＜U2，U3＝U4D．I1＜I2，I3＜I4，U1＝U2，U3＝U42．如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（）A．9 V B．10V C．11V D．12 V3．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数4．如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（）A．4.5V，2V B．3V，6V C．2V，4.5V D．2.5V，3.5V 5．如图所示，电源电压恒为6V，开关S闭合，电路通路，其中电压表V1示数为2V，则电压表V2示数为（）A．6V B．2V C．4V D．8v6．如图，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的（）A．电源电压为6VB．将电压表V2换成电流表，则L1亮，L2不亮C．L1两端电压为2.4VD．将电压表都换成电流表，则L1与L2并联7．如图所示电路，灯泡L1、L2完全相同，当开关S闭合后，两盏灯泡均发光且电压表的示数为1.5V．则当开关断开后，下列说法正确的是（）A．灯泡L1变亮了B．电压表示数变为0C．电压表示数仍为1.5V D．电压表示数变为3V8．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8V B．9V 1.8VC．1.8V 7.2V D．9V 7.2V9．如图所示的电路中，电池组为三节新干电池串联而成，闭合开关后，电压表的示数是3V，则电阻R2两端的电压（）A．6V B．4.5V C．3V D．1.5V10．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3 V B．L2两端的电压为3 VC．L2两端的电压为2 V D．L1两端的电压为5 V11．如图所示的电路中，电源是由4节干电池串联而成的电池组，已知灯L2两端的电压是2.5V，则电路中电压表的示数是（）A．2.5V B．3V C．3.5V D．6V12．如图所示电路中，电压表示数分别为U1，U2和U3，电流表的示数分别为I1和I2，则下列关系中正确的是（）A．U1＝U2＝U3，I1＝I2B．U1+U2＝U3，I1＝I2C．U1＝U2＝U3，I1＞I2D．U1＝U2+U3，I1＝I213．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A．0.9V 3.6V B．0.9V 0V C．4.5V 0V D．4.5V 4.5V二．填空题（共6小题）14．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1两端的电压为V，电流之比I1：I2＝。

15．如图a所示电路，当闭合开关后，两个电压表的指针均为图b所示，则两电压表示数之比U1：U2＝；灯泡L1两端的电压V。

16．如图所示，闭合开关后，电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系是。

17．将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是（选填“A”或“B”）；如果想获得2.4V的电压，则需要把节这样的“水果电池”联起来。

18．如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，电压表示数为4.5V，闭合S1断开S2，电压表示数为3V，此时R1两端的电压为V，R2两端的电压为V。

19．如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，则灯泡L1两端的电压为V，灯泡L2两端的电压为V。

三．实验探究题（共1小题）20．如图所示，小明在“探究串联电路电压特点”的实验中：（1）小明连接完最后一根导线，发现L1、L2立即发光，则电路连接中出现的问题可能是。

（2）排除故障后，小明在测量了灯L两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是。

（3）改正错误后，小明得到了如表二所示实验数据。

①表二设计中存在的问题是：。

②根据表格中的数据，可得到的结论是。

（4）小明实验中发现灯L1比L2亮，认为电流从电流正级流向负极的过程中电流越来越小，想测量电流大小但实验桌上没有电流表，此时他只需。

如果，说明他的观点是错误的。

四．计算题（共2小题）21．如图所示电路中，开关S闭合后，电压表V1的示数为12V．如果开关S断开，电压表V1的示数为9V，电压表V2的示数为4V（1）求电源电压为多少（2）求S断开时L2两端的电压为多少。

22．如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开S闭合时，V1的示数为9V，V2的示数为5.4V．求：（1）电源的电压为多少？（2）开关S断开时，每盏灯两端的电压各为多少？（3）开关S闭合后，每盏灯两端的电压各位多少？参考答案一．选择题（共13小题）1．解：电压表在电路中相当于断路，电流表在电路中相当于导线；由左侧电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表A1、A2均测电路中的电流，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，I1＝I2，U1＜U2，故ABD错误；由右侧电路图可知，R3与R4并联，电流表A3测R4支路的电流，电流表A4测干路电流，电压表V3、V4均测电源的电压，因并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等，所以，I3＜I4，U3＝U4，故C正确。

故选：C。

2．解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，L3两端的电压是L1两端电压的两倍，假设L1、L2、L3两端的电压分别是U1、U2、U3，则由于串联电路中总电压等于各分电阻电压之和，则U1+U2＝7V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①U2+U3＝9V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②U3＝2U1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③解得：U1＝2V。

U2＝5V；U3＝4V；故总电压是：2V+5V+4V＝11V；故选：C。

3．解：（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压；故V示数等于V1示数，等于V2示数，故A正确、B错误；（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误。

故选：A。

4．解：由电路图可知，两灯泡串联，电压表V1测灯泡L1两端的电压，电压表V2测电源的电压，因串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以，电压表V2的示数即电源的电压：U＝3×1.5V＝4.5V，故BCD错误；则灯L2两端的电压：U2＝U﹣U1＝4.5V﹣2.5V＝2V，故A正确。

故选：A。

5．解：由图知，开关S闭合后，灯泡与电阻R串联，电压表V1、V2均测量电阻R两端的电压，所以V2示数等于V1的示数，即为2V。

故选：B。

6．解：A、由图可知，L1和L2串联，电压表V1测量的是灯泡L1和L2两端的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确。

B、将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，故B正确。

C、电压表V2测量的是灯泡L2两端的电压，电压表V1的示数为6V，电压表V2的示数为3.6V，因此L1两端电压为2.4V，故C正确。

D、将电压表都换成电流表，由于电流表相当于导线，所以此时电源发生短路，故D错误。

故选：D。

7．解：由电路图可知，开关S闭合后，L1与L2串联，电压表测L2两端的电压，因串联电路中各处的电流相等，且相同灯泡的电阻相等，所以，由U＝IR可知，两灯泡两端的电压相等，均为1.5V，因串联电路中总电压等于各分电压之和，所以，电源的电压U＝2×1.5V＝3V；当开关断开后，电路断路，电压表串联在电路中测电源两端的电压，所以灯泡L1不亮、电压表的示数变为3V，故ABC错误、D正确。

故选：D。

8．解：由图可知，两灯串联，上面电压表测的是电源电压，下面的电压表测的是L1两端的电压，根据串联电路的电压规律可知，上面电压表的示数应大于下面电压表的示数；而两个电压表指针偏转情况相同，所以，上面电压表应选的量程是0～15V，其分度值是0.5V，读数为9V，即电源电压为9V；下面电压表选的量程是0～3V，其分度值是0.1V，读数为1.8V，即L1两端的电压为1.8V；所以，灯泡L2两端的电压为：U2＝U﹣U1＝9V﹣1.8V＝7.2V；故选：C。

9．解：如图所示，电压表与R2并联，故电压表示数代表R2两端的电压，即U2＝3V；故ABD错误，C正确；故选：C。

10．解：由电路图可知，两灯泡串联，电压表测L2两端电压，电压表示数是3V，则L2两端电压U2＝3V，故B正确、C错误；灯L1两端电压U1＝U﹣U2＝5V﹣3V＝2V，故AD错误；故选：B。

11．解：（1）4节干电池串联而成的电池组，其电压为：U＝1.5V×4＝6V；（2）由电路图可知：电压表所测电压是灯泡L1两端的电压U1；（3）根据串联电路的电压规律：U＝U1+U2；电源电压U＝6V；灯泡L2两端的电压为2.5V：则灯泡L1两端的电压U1＝U﹣U2＝6V﹣2.5V＝3.5V；即电压表示数为3.5V；故C正确；ABD错误；故选：C。

12．解：此电路为串联电路，根据串联电路的特点：电流处处相等、串联后的总电压等于各用电器电压之和。

故电流表A1与电流表A2示数相等，即I1＝I2；根据电路图可知：电压表V3是测灯泡串联后的总电压，电压表V2测下边灯泡的电压，V1测上边灯泡的电压；故U1+U2＝U3；故A、C、D错误，B正确；故选：B。

13．解：由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
