变压器的设计计算方法
LLC变压器设计公式
LLC变压器设计公式在LLC变压器设计中，需要考虑的主要因素有谐振频率、变压比、功率因数、效率等。
下面将介绍LLC变压器设计的一些基本公式和设计要点。
1.谐振频率（f）的计算公式：谐振频率是LLC变压器设计中的重要参数，它决定了变压器的性能。
谐振频率可以通过以下公式进行计算：f=1/(2*π*√(Lr*Cr))其中，Lr为谐振电感的值，Cr为谐振电容的值。
2.变压比（N）的计算公式：变压比是LLC变压器设计中的一个关键参数，它决定了输入和输出电压之间的比例关系。
变压比可以通过以下公式进行计算：N=√(Lp/Ls)其中，Lp为主变压器的电感，Ls为副变压器的电感。
3.功率因数（PF）的计算公式：功率因数是LLC变压器设计中需要考虑的另一个重要参数，它决定了变压器的功率转换效率。
功率因数通过以下公式计算：PF = (Pout / Vout) / (Pin / Vin)其中，Pout为输出功率，Vout为输出电压，Pin为输入功率，Vin为输入电压。
4.效率（η）的计算公式：效率是LLC变压器设计中的关键指标，它衡量了变压器的能量转换效率。
效率可以通过以下公式计算：η = Pout / Pin其中，Pout为输出功率，Pin为输入功率。
在进行LLC变压器的具体设计时，需要注意以下几个要点：1.确定输入和输出功率需求，根据功率需求选择合适的谐振电感和谐振电容。
2.确定输入和输出电压，在确定电压比例关系后，选择合适的主变压器和副变压器的电感。
3.选择合适的变压器芯片和控制电路，保证稳定的电能转换。
4.进行电磁兼容性（EMC）测试，确保变压器的正常运行和安全性。
总结：LLC变压器设计是一种高效、节能的变压器设计方法，它通过谐振电容和谐振电感实现高效的功率传输和电能转换。
设计LLC变压器时，需要考虑谐振频率、变压比、功率因数、效率等因素，使用相应的公式进行计算。
LLC变压器设计还需要注意选择合适的变压器芯片和控制电路，并进行EMC测试。
低频变压器设计公式
低频变压器设计公式
1.额定功率（P）
P=V1*I1=V2*I2
其中，V1和V2分别为一次侧和二次侧的电压，I1和I2分别为一次侧和二次侧的电流。
2.变比（k）
k=V2/V1=N2/N1
其中，N1和N2分别为一次侧和二次侧的匝数。
3.磁路设计
Ae = (Bm * le) / Bs
其中，Bm为变压器设计时所要求的最大工作磁通密度。
4.线圈设计
Lc=(N^2*d)/(12*G)
其中，G为线圈的几何系数，一般取1
综上所述，低频变压器的设计公式主要包括额定功率、变比、磁路设计和线圈设计等方面。
通过这些公式可以根据实际需求计算出合适的变压器参数。
当然，实际设计中还需要考虑一些其他因素，比如损耗、效率、温升等。
因此，在设计低频变压器时，还需要进一步研究和计算其他与性能相关的参数。

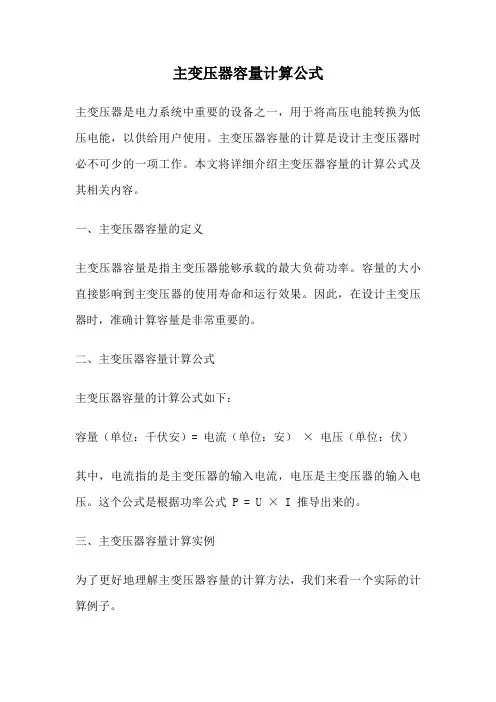

主变压器容量计算公式
主变压器容量计算公式主变压器是电力系统中重要的设备之一，用于将高压电能转换为低压电能，以供给用户使用。
主变压器容量的计算是设计主变压器时必不可少的一项工作。
本文将详细介绍主变压器容量的计算公式及其相关内容。
一、主变压器容量的定义主变压器容量是指主变压器能够承载的最大负荷功率。
容量的大小直接影响到主变压器的使用寿命和运行效果。
因此，在设计主变压器时，准确计算容量是非常重要的。
二、主变压器容量计算公式主变压器容量的计算公式如下：容量（单位：千伏安）= 电流（单位：安）× 电压（单位：伏）其中，电流指的是主变压器的输入电流，电压是主变压器的输入电压。
这个公式是根据功率公式P = U × I 推导出来的。
三、主变压器容量计算实例为了更好地理解主变压器容量的计算方法，我们来看一个实际的计算例子。
假设某个主变压器的输入电流为100A，输入电压为10000V，那么该主变压器的容量可以通过公式计算如下：容量= 100A × 10000V = 1000000千伏安因此，该主变压器的容量为1000000千伏安。
四、影响主变压器容量的因素1. 输入电流：输入电流越大，主变压器的容量也就越大。
因此，在设计主变压器时，需要根据实际需求确定输入电流的大小。
2. 输入电压：输入电压越高，主变压器的容量也就越大。
但是，输入电压过高也会增加主变压器的成本和体积。
因此，在设计主变压器时，需要综合考虑输入电压的大小。
3. 负载类型：不同的负载类型对主变压器容量的要求也不同。
例如，电动机等感性负载对主变压器的容量要求较高，而电阻负载对容量的要求相对较低。
4. 运行环境：主变压器容量的计算还需要考虑运行环境的因素，如温度、湿度、海拔等。
不同的运行环境对主变压器的散热和绝缘性能有不同的要求。
五、主变压器容量的应用主变压器容量的计算在电力系统的设计和运行中起着重要的作用。
在电力系统规划中，需要根据负荷需求和输电距离等因素来确定主变压器的容量。
设计高频变压器的计算公式
设计高频变压器的计算公式
公式1:
1. 已知参数: (1) 输入电压 Vin Vin(max) Vin(min) (2)输出电压Vout (3)l输出功率:Pout (4)电源效率:η (5)开关
频率: Fs(t) (6)占空比
: Dmax
(7)线路主开关管的耐压:V mos 2. 计算
Vf=Vmos-Vin(max)dc-150 ; Vf 电感
储能电压,150为余留的余量电压. Np/Ns=Vf/Vout
Vin(min)dc * Dmax=Vf*(1-Dmax)
1/2(Ip1+Ip2)*Dmax*Vin(max)dc =Pout/η ;Ip1为开关
导通原边电流,Ip2为关断时电流.
一般工作在连续模式: 必须 Ip2=3Ip1 3.原边电感量:
Lp=Dmax*Vin(max)dc/ Fs *ΔIp Δip=Ip2-Ip1=2Ip1
AwAe=(Lp*Ip22*104/Bw*Ko*Kj)1.14 公式2:
Lp=η*(Umin*Dmax)2 / (2*Po*f) Ip=2*Po / (η*Umin*Dmax) Is=1.3Ip S=0.15√pm― W=1/2(Is+L2 )
Np=2*108 W / (Bm * S *Is)
Ns=Np*(Vo+Vd)Dmax /Umin*(1-Dmax)
公式3:
K=Uimax/Uimin
Dmin=Dmax / [(1-Dmax)k + Dmax]
Ip=2Po / ( Uimin*Dmax)
Lp=Uimin*Dmax / (Ip*f)
Bmax=B/2
Np=Lp*Ip*104 /(Al*Bmax)
Ns= N1(Uo+Ud)(1-Dmax)/ (Uimin*Dmax)。
工频变压器设计的计算
《纯正弦波逆变器制作学习资料工频篇》，由发烧电子DIY 空间提供！绕制工频变压器铁心匝数计算法变压器功率铁芯的选用按公式预计算：S＝1。
25×根号P，（S是套着线圈部位铁芯的截面积，怎么算下面再讲，单位：CM，P为功率：W) 1. 计算每伏需要绕多少匝（圈数）可按公式N ：线圈匝数B—-硅钢片的磁通密度（T)，一般高硅钢片可达1.2-1。
4T，中等的约1-1.2T，低等的约0.7-1T,最差的约0.5-0。
7T。
S：铁心面积S=0。
9ab /平方cmf: 频率50Hz(我国）B—-为磁通密度(T)小知识:B值根据铁芯材料不同，A2和A3黑铁皮选0。
8T；D11和D12（低硅片）选1。
1T到1。
2T；D21和D22（中硅片)选1.2T到1。
4T；D41和D42（高硅片)选1.4T到1。
6T；D310和D320(冷轧片）选1。
6T到1。
8T; 磁感应强度有一个过时的单位：高斯,其符号为G：1 T = 10000 G。
穿过一块面积的磁力线数目，称做磁磁通量,简称磁通,用Φ示。
磁通量的单位是韦伯,用Wb表示，以前还有麦克斯韦用Mx表示。
如果磁场中某处的磁感应强度为Ｂ，在该处有一块与磁通垂直的面，它的面积为Ｓ，则穿过它的磁通量就是Φ = BS公式：Φ=BS，适用条件是B与S平面垂直。
当B与S存在夹角θ时，Φ=B*S*cosθ。
Φ读“fai”四声。
单位：在国际单位制中，磁通量的单位是韦伯,符号是Wb,1Wb=1T*m^2;=1V＊S,是标量，但有正负，正负仅代表穿向, 磁感应强度Ｂ的单位是高斯（Ｇs)，1 T = 10000 G;面积Ｓ的单位是平方厘米；磁通量的单位是麦克斯韦(Mx）。
当B与S存在夹角θ时，Φ=B＊S*cosθ。
Φ读“fai”四声。
在国际单位制中,磁通量的单位是韦伯，符号是Wb，1Wb=1T*m2;=1V ＊ S，是标量，但有正负，正负仅代表穿向。
S—-为铁芯有效面积（单位为平方厘米）S =0。

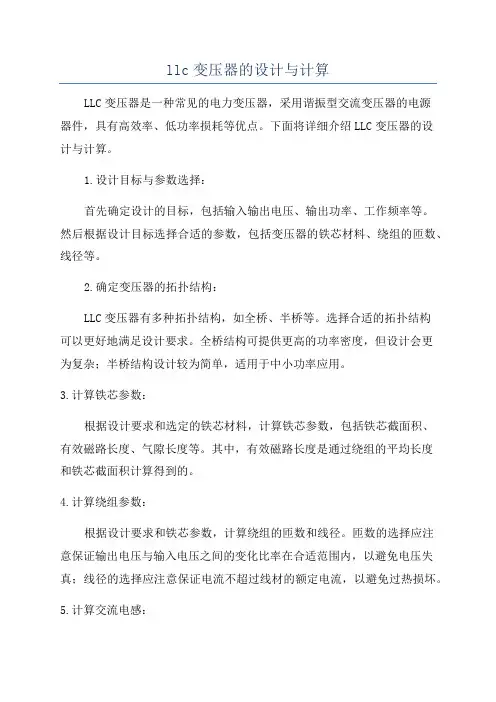

llc变压器的设计与计算
llc变压器的设计与计算LLC变压器是一种常见的电力变压器，采用谐振型交流变压器的电源器件，具有高效率、低功率损耗等优点。
下面将详细介绍LLC变压器的设计与计算。
1.设计目标与参数选择：首先确定设计的目标，包括输入输出电压、输出功率、工作频率等。
然后根据设计目标选择合适的参数，包括变压器的铁芯材料、绕组的匝数、线径等。
2.确定变压器的拓扑结构：LLC变压器有多种拓扑结构，如全桥、半桥等。
选择合适的拓扑结构可以更好地满足设计要求。
全桥结构可提供更高的功率密度，但设计会更为复杂；半桥结构设计较为简单，适用于中小功率应用。
3.计算铁芯参数：根据设计要求和选定的铁芯材料，计算铁芯参数，包括铁芯截面积、有效磁路长度、气隙长度等。
其中，有效磁路长度是通过绕组的平均长度和铁芯截面积计算得到的。
4.计算绕组参数：根据设计要求和铁芯参数，计算绕组的匝数和线径。
匝数的选择应注意保证输出电压与输入电压之间的变化比率在合适范围内，以避免电压失真；线径的选择应注意保证电流不超过线材的额定电流，以避免过热损坏。
5.计算交流电感：根据设计要求和拓扑结构，计算交流电感的数值。
交流电感一般为LLC变压器中较为重要的参数之一，它与输入电压、输出功率等有关，计算方法有多种，可参考相关文献或使用专业设计软件进行计算。
6.选择合适的绝缘材料和绕组方式：根据工作条件和设计要求，选择合适的绝缘材料和绕组方式。
绝缘材料应具有较好的绝缘性能和热耐性，以确保变压器的安全可靠运行；绕组方式的选择应综合考虑布线长度、电磁干扰等因素。
7.优化设计和验证：进行初步设计后，可以通过模拟仿真和实验验证来优化设计。
模拟仿真可以通过专业软件进行，以验证变压器的性能和满足设计要求；实验验证可以通过制作样品进行，测试其输入输出电压波形、效率等性能指标。
8.制造过程和组装：根据最终的设计结果，确定变压器的制造过程和组装方法。
包括选材、制作铁芯、绕线、焊接、封装等环节。
干式电力变压器设计计算
干式电力变压器设计计算干式电力变压器是一种广泛应用于工业和民用电力系统中的变压器。
与油浸式变压器相比，干式变压器具有更小的体积、更高的安全性和更低的维护成本。
设计干式电力变压器的计算主要包括以下几个方面：变压器的额定功率、短路电压、空载电流和温升。
首先，需要确定变压器的额定功率。
在设计变压器之前，需要确定变压器所需处理的功率范围。
通常，变压器的额定功率由用户的需求和电力系统的要求决定。
接下来，需要计算变压器的短路电压。
短路电压是指在变压器的短路条件下，变压器的绕组两端电压之比。
短路电压直接影响变压器的短路电流和故障电流。
然后，需要计算变压器的空载电流。
空载电流是指在无负载情况下，变压器的绕组中通过的电流。
空载电流主要由磁化电流和铁损耗引起的感性电流组成。
最后，需要计算变压器的温升。
温升是指在正常运行条件下，变压器各部分的温度升高。
温升主要由变压器的负载损耗引起。
在设计干式电力变压器时，还需要考虑以下几个因素：-变压器的绕组设计：变压器的绕组设计包括确定绕组的匝数、导线的截面积和绝缘材料的选择。
绕组的设计应满足变压器的额定电流和绝缘要求。
-绕组的冷却设计：干式电力变压器通常采用强制风冷却和自然冷却两种方式。
冷却设计应满足变压器在额定负载条件下的温度升高要求。
-绝缘的设计：干式电力变压器的绝缘应满足运行条件下的电压和温度要求。
绝缘设计涉及绝缘材料的选择、绝缘层的厚度和绝缘结构的设计。
总而言之，设计干式电力变压器涉及多个方面的计算和考虑，包括变压器的额定功率、短路电压、空载电流、温升以及绕组设计、冷却设计和绝缘设计等。
这些计算和考虑将确保变压器在正常运行条件下的安全可靠性和高效性。
LLC方案变压器设计公式及程序
LLC方案变压器设计公式及程序LLC变压器设计是指基于LLC谐振型变压器拓扑结构的设计。
LLC谐振型变压器是一种常用于高电压转换应用中的变压器类型，具有高效能、低损耗和低杂散磁场等优点。
下面介绍LLC变压器设计的基本公式和设计程序。
1.基本公式：在LLC变压器设计中，以下公式是用于计算设计参数的基本公式：1.1电感器参数- 阻抗变比: M = sqrt(L_primary / L_secondary)- 漏感: L_leakage = L_primary * M^2 * (1-k)- 漏感比: k = sqrt(1 - L_leakage / L_primary)1.2电容器参数- 电容容值: C = sqrt(L_primary * L_secondary) / (omega *L_primary)- 谐振频率: f_resonant = 1 / (2 * pi * sqrt(L_primary * C))1.3并联电容器参数- 电容容值: C_parallel = C / (1 - R_f * R_d / (omega^2 *L_primary^2))- 谐振频率: f_parallel = f_resonant / sqrt(1 - R_f * R_d / (omega^2 * L_primary^2))1.4 额定电流：I_primary = P_out / (V_in_primary * (1 - V_out / V_in_secondary))- P_out为输出功率- V_in_primary为输入电压- V_out为输出电压注解：omega为角频率，用2 * pi * f_resonant表示；R_f和R_d为LLC谐振型变压器的谷值电阻；L_primary和L_secondary分别为一次侧和二次侧的电感器。
2.设计程序：LLC变压器的设计可以分为以下步骤：2.1确定输入电压范围和输出电压要求；2.2根据输出功率计算一次侧额定电流；2.3根据电容容值公式计算电容容值；2.4选择合适的电容器；2.5根据阻抗变比计算漏感比；2.6根据漏感比计算漏感；2.7选择合适的电感器；2.8根据谷值电阻计算谐振频率和并联电容器参数。
EI铁心电源变压器典型计算
EI铁心电源变压器典型计算一、变压器参数的计算1.变比计算变压器的变比由变压器的输入输出电压确定。
根据变比公式：变比=输入电压/输出电压可以确定变压器的变比。
2.铁芯截面积的估算根据设计要求和规范，确定铁芯的截面积。
在设计中，有两种常见的方法：a.根据负载电流估算截面积：铁芯的截面积可通过输入和输出电流之间的关系估算。
具体计算公式为：截面积=输入电流/(ΦB*N*K)其中，ΦB表示铁芯磁通密度，N表示匝数，K表示系数。
b.根据铁芯材料特性估算截面积：根据变压器设计要求，选择合适的铁芯材料，根据该材料的特性曲线确定截面积。
3.匝数计算匝数的计算与变比和铁芯截面积有关，可以根据公式：N=(输入匝数*输入电压)/(输出匝数*输出电压)来确定。
二、损耗和效率的计算1.铜损耗的计算铜损耗是指变压器中由铜线电阻导致的能量损耗，其计算公式为：铜损耗=I^2*R其中，I表示铜线上的电流，R表示铜线的电阻。
2.铁损耗的计算铁损耗是指铁芯在磁通变化过程中产生的能量损耗，包括有励磁损耗和涡流损耗。
具体计算方法较为复杂，通常可以通过实验获得。
3.总损耗和效率的计算总损耗=铜损耗+铁损耗效率=输出功率/(输出功率+总损耗)三、选型和设计的考虑1.输入和输出功率的确定根据用户需求和设计要求，确定变压器的输入和输出功率。
通常，输入功率为输出功率的1.1到1.3倍，以保证变压器的工作稳定和寿命。
2.材料和规格的选择根据设计要求和成本考虑，选择合适的铜线和铁芯材料，确定其规格和尺寸。
3.散热和绝缘的考虑由于变压器在工作过程中会产生一定的热量，因此需要考虑散热问题。
同时，为了保证安全和可靠性，需要进行绝缘设计，以避免电击和漏电等问题。
4.可靠性和寿命的估算通过对材料的选择和设计的合理性评估，可以估算变压器的可靠性和寿命。
同时，还需要进行温升试验和负载试验等实验验证，以确保设计的合理性。
以上是关于EI铁心电源变压器典型计算的介绍，通过这些计算方法和考虑因素，可以有效地设计和选择合适的变压器，以满足不同的电力需求和应用场景。
LLC变压器设计公式
LLC变压器设计公式一.变压器公式和参数在LLC变压器设计中，常用的参数和公式有：1. 变比（turns ratio，K）：变比是指输入电压与输出电压之间的比值，可以通过变压器的匝数（Primary Turns，NP 和 Secondary Turns，NS）来计算。
变比为输入匝数与输出匝数的比值，即 K = NP / NS。
2. 折算电感（equivalent inductance，Leq）：是指谐振电感与磁芯漏磁感应系数之间的关系。
可以通过磁芯的有效漏磁感应系数（AL值）和谐振电感（Lr）之间的比值（AL / Lr）来计算。
3. 输入电感（input inductance，Lm）：输入电感是指主电感与次电感之和，即 Lm = Lm1 + Lm24. 自谐振频率（resonant frequency，fr）：自谐振频率是指变压器谐振电容和谐振电感之间的共振频率。
可以通过计算谐振电容（Cr）和等效电感（Leq）之间的乘积的平方根来得到 fr = 1 /(2π√(Leq·Cr))。
5. 定频（fixed frequency）和谐振频率（resonant frequency）：定频和谐振频率是指变压器在工作过程中所使用的频率。
定频指定的是变压器工作的固定频率，而谐振频率是变压器所谐振的自由频率。
二.基本设计流程1.确定输入和输出电压：根据应用需求，确定输入和输出电压的数值。
2.计算变比（K）：通过输入和输出电压的比值来计算变比，即K=VP/VS。
3.选择工作频率：根据应用需求和设计要求，选择合适的工作频率。
4.计算谐振电感（Lr）：谐振电感是决定变压器谐振频率的重要参数，可以通过设计公式计算得到。
5.计算谐振电容（Cr）：谐振电容也是决定变压器谐振频率的参数之一，可以通过设计公式计算得到。
6.选择磁芯和计算匝数：根据变压器的功率，选择合适的磁芯，并计算输入和输出侧的匝数。
7.计算电线直径和损耗：根据变压器的功率和电流，计算电线的直径和损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 变压器的设计计算方法 1．电压计算公式 （1）.Y Yo型 U相=U线 / √ 3 I相=I线 （2）.△型 U相=U线 I相=I线 / √ 3 2．铁心直径的估算
D=K4P K------经验系数（一般取52~57） P------每柱容量（P=Se/3） 通过查表：得AC铁心的截面面积 3．低压线圈匝数计算 （1）.初算每匝的电压Et′ Et′=B×At/450 B-----磁通密度(通常为17.1~17.5) （2）.初算低压线圈匝数Wd′ Wd′=U相/Et′ U相-----低压线圈相电压 按照公式计算低压线圈匝数Wd′不一定是整数，若舍去小数位时，磁通密度B将比初算Et′时大，若进位为整数匝时，磁通密度B将比初算Et′时小。 （3）.确定每匝的电压Et Et=U相 / Wd 式中：Et值算至小数点后三位 （4）.磁通密度的计算 B=450Et / At=Et×105 / 222×At 式中：B的单位为千高斯 （5）.磁通的计算 ∮m=450Et 式中：∮m的单位为千线 4．高压线圈匝数计算 （1）.首选计算最大和最小分接相电压 =U相×（1±5%） （2）.根据分接电压计算分接匝数 WG1=U相/Et U相----高压额定相电压 W′G1=U相/Et U相----高压最大分接相电压 W′G2=U相/Et U相----高压最小分接相电压 （WG1、W′G1、W′G2都取整数匝） （3）.电压校核 根据匝数WG1计算计算电压U相′ 2
相相相UUU≤0.25%
#最大或最小分接电压的计算公式同上 5．低压层式线圈的导线选择 （1）.选用导线时应注意宽厚比：层式为1.5~3 （2）.导线截面积的计算 A=I相 / J I相---低压相位电流 A-----导线截面积 J-------电流密度 （电流密度一般取2.3~2.5） #由导线截面积A查得导线宽度和厚度 （指带绝缘的） （3）.一般来说容量在630KVA以下线圈形式用双层式。 一般来说容量在2000KVA~630KVA线圈形式用单层式。 （4）.每层匝数的确定 Wx=总匝数 / 2 / 并联的根数 Wx-----每层匝数 H--------线圈高度 （H=总匝数/2×导线的宽度） （5）.低压线圈高度的计算 H=b(绝缘导线宽度)×n（导线沿线圈高度方向并绕根数）×n1（层的匝数）+b（沿辐向有两根导线并绕时，则加”b”）+￡（绕制裕度） #线圈高度取0或5为尾数 （6）.低压线圈辐向尺寸的计算 B=a（绝缘导线厚度）×n(导线沿辐向并绕根数)×n′1（层数）+￡1（层间的绝缘厚度）+￡2（辐向裕度） #线圈辐向厚取整数或0.5为尾数
名称 层式线圈
10kV级 35kV级 纸包扁线 漆包圆线 纸包圆线 漆包圆线 纸包圆线 单根 并绕 辐向裕度（%） 7~8 8~10 12~15 15~18 3~6 4~7 轴向裕度（%） 0~0.5 0．8~1.2 6．铁心窗高的计算 H0=H1（导线总高）+B2（主绝缘距离） B2（主绝缘距离）------根据表7—5选择 #窗口高尾数取5或0 7．高压线圈的导线导线选择 （1）.导线截面积的计算 A=I相/J I相----高压相位电流 3
A-------导线截面积 J--------电流密度 （电流密度一般取2.3~2.5） #由导线截面积A查得导线直径D （指带绝缘的） （2）.高压每层匝数的确定 Wx=H/D Wx------每层匝数 H--------线圈高度（低压电抗高度） （3）.高压层式线圈的层数的确定 n=W/Wx W-----线圈总匝数 （4）.多层层式线圈应有一层不满匝，不满匝层不得放在最外层，不满匝层的匝数通常不小于正常层匝的70% （5）.高压线圈的轴向尺寸 高度尺寸与低压高度尺寸基本相同 （6）.高压线圈的辐向尺寸 B=a(绝缘导线直径)×n′（导线沿辐向并绕根数）×n′1（层数）+￡1
（层间的绝缘总厚）+￡2（辐向裕度）+（油道的厚度）
#层间的绝缘的选择 根据表7—1
层间最大工作电压（V） ≤500 501 ~ 1300 1301 ~ 1800 1801 ~ 2300 2301 ~ 2800 2801 ~ 3300 3301 ~ 3800 3801 ~ 4300 4300 ~ 4800
采用0.08电缆纸的张数 3 4 6 7 9 10 12 13 14 采用0.12电缆纸的张数 2 3 4 5 6 7 8 9 10 注：①层间最大工作电压U=2n1×Et n1----每层匝数 Et----每匝电压 ②当层间电压较高，且层间绝缘较厚时，可以采用分级绝缘结构。 #油道的厚度 根据表7—2、7—3 #线圈辐向厚取整数或0.5为尾数 8．高低压线圈及绝缘半径的计算 （1）.低压线圈内半径R2 R2=R1（铁心半径）+C C-----查表7—5和7—6 低压线圈外半径R3 R3=R2+B（辐向尺寸） R23=（R2+R3）/2 （2）.高压线圈内半径R4 R4=R3+A A----查表7—5和7—6 高压线圈外半径R5 R5=R4+B（高压辐向） R45=（R4+R5）/2 9．低压线圈数据计算 （1）.低压电流密度J 4
J=I相/A A----导线总截面积 A=n×A1 A1----导线的单根截面积 n------导线并联根数 （2）.平均匝长L1 L1=2π×R23×10-3 （3）.导线总长L2 L2=L1（总匝数）+（导线出头长度） 导线出头长度一般为1~1.5m (4).75℃时低压线圈电阻R75度 R75度=＆75×L2/A ＆75----在75℃时的电阻系数为0.02135（铜线） (5).75℃时低压线圈负载损耗PK1 PK1=3×I相2×R75度 (6).低压线圈导线重量G G=3×L2×A×g×10-3 g----导线比重，铜导线为8.9g/cm3 (7).绝缘导线重=G×系数 10．高压线圈数据计算 同上 11．铁心数据的计算 (1).铁心柱中心距M0 M0=D（高压线圈直径）+＆（相间距离） 相间距离查表7—5或7—6 (2).铁心柱部分重量Gc的计算 G1=3g×H(窗高)*Ac*10-4 (3).铁轭部分重量Gy的计算 Gy=4g×M0×Ac×10-4 (4).铁心转角部分重量G0的计算 G0=2g×hy(最大一级的片宽)×Ac×10-4 (5).铁心硅钢片重量 G=Gc+Gy+G0
12．短路损耗的计算
Pk=(Pk1+Pk2)*k 13．阻抗电压计算 Uk=√(UR2+UX2)% UX2=%=49.6×f×I×W×∑D×＆×K/Et×H*106 W---主分接时总匝数 I---相电流 ∑D=1/3（低压的平均半径×低压辐向厚度+高压的平均半径×高压辐向厚度）+（高低压间的空隙厚度*高低压间的空隙平均半径） K---根据表8—3选择 H---高低电抗平均高度 5
＆=H/Q Q=外线圈半径-内线圈半径 #阻抗电压的允许偏差值为±10%，但由于制造时，影响阻抗因素较多，因此一般计算时误差控制在3~4% 电抗计算不符合，可作调整： (1).调整匝数W及ET。当电抗值偏大时，可增加ET，ET增大，匝数必然会减少，从而达到降低电抗的目的。若ET改变需调整磁密和铁心直径，这种方法因变动较大，一般不用。 (2).调整∑D及高低压线圈平均有效电抗高度H。当电抗值偏大时。可增加高低压线圈平均高度，H增大，∑D必然随之缩小。调整导线的a*b尺寸及段数均可达到调整H及∑D之目的。 (3).调整高低压线圈间距离，在满足绝缘最小距离情况下，增减高低压线圈的距离，可使电抗值增大或减少。这种方法浪费材料，最好不用。 14．空载损耗P0的计算 P0=K×PW×G K----系数取.1.1~1.3 PW---按磁通密度B查得 G----铁心硅钢片的总重 15．空载电流的计算 (1).空载电流的有用功 IOA=(PO/10SE)% (2).空载电流的无用功 IOR=（Gt+Gc+4G△）×qT+n√2At×qi/10Se qT----单位重量的激磁容量，按心柱磁密Bt查得 qi-----单位面积的接缝激磁容量，按磁密Bt/√2查得 n------不断轭结构为6，断轭结构为7 (3).空载电流
