组成原理实验模拟软件说明
Logisim平台微程序控制实验-计算机组成原理
CPU的结构与功能
结构：CPU由控制器、运算器和寄存器组成
功能：控制器负责控制计算机的运行，运算器负责执行算术和逻辑运算，寄存器负责存储数据 和指令
指令集：CPU能够执行各种指令，包括算术指令、逻辑指令、控制指令等
工作原理：CPU通过读取指令、解码指令、执行指令的循环过程，实现对计算机的控制和运算。
控制器：控制计算机的运行，包括指令的 执行和程序的控制
运算器：进行算术和逻辑运算，包括加、 减、乘、除等基本运算
存储器：存储数据和程序，包括内存和外 存
输入设备：将数据或程序输入计算机，包 括键盘、鼠标等
输出设备：将计算机的处理结果输出，包 括显示器、打印机等
总线：连接计算机的各个部件，包括数据 总线、地址总线和控制总线
实验结果分析与讨论
实验目的：验证计算机组成原理的基 本概念和原理
实验方法：使用Logisim平台进行微 程序控制实验
实验结果：成功实现计算机组成原理 的基本功能
分析与讨论：实验结果与预期相符， 验证了计算机组成原理的基本概念和 原理，为后续课程学习打下基础。
06 实验总结与展望
实验总结回顾
实验目的：掌握微程序控制的基本原理和实现方法
实验内容：设计并实现一个简单的微程序控制器
实验方法：使用Logisim平台进行模拟和验证 实验结果：成功实现了微程序控制器的功能，并对计算机组成原理有了更 深入的理解
实验收获与感悟
掌握了Logisim平台的基本操作和微程序控制的原理 提高了计算机组成原理的理解和应用能力 学会了如何分析和解决实际问题 培养了团队合作和沟通能力 提高了对计算机科学的兴趣和热情
微程序控制的优势与局限性
优势：微程序控制可以实现复杂的控制功能，提高系统的灵活性和可扩展性。 优势：微程序控制可以简化硬件设计，降低硬件成本。 局限性：微程序控制需要大量的存储空间，可能导致系统资源紧张。 局限性：微程序控制可能会导致系统响应速度降低，影响系统性能。
模拟实验软件的使用与教学设计
模拟实验软件的使用与教学设计模拟实验软件在教学中的应用越来越广泛，它可以帮助学生更好地理解抽象的科学概念，提升实验技能，并能在实验条件有限的情况下进行虚拟实验。
在本文中，将探讨模拟实验软件的使用和教学设计。
一、模拟实验软件的使用1. 功能介绍模拟实验软件通常具有多种功能，可以模拟不同实验场景，提供丰富的实验操作选项，并记录实验数据。
使用者可以根据需要选择特定实验，按照步骤进行操作，并观察实验结果。
2. 操作流程使用模拟实验软件时，学生需要先了解实验目的和步骤，根据软件提供的指导进行实验操作。
可以通过点击虚拟仪器、拖动实验器材等方式进行实验。
在实验过程中，学生可以记录观察结果并进行分析。
3. 优点和限制模拟实验软件的使用具有以下优点：- 无需实验室，节省资源和时间成本。
- 可以进行危险或不可控实验，避免事故发生。
- 可以进行多次实验，加深对实验原理的理解。
然而，模拟实验软件也存在一些限制：- 无法完全替代真实实验，有时无法模拟复杂实验条件。
- 缺乏实际操作经验，可能导致学生对真实实验的适应能力较弱。
二、模拟实验软件的教学设计1. 目标设定在使用模拟实验软件进行教学时，应先明确教学目标。
教学目标可以包括理论知识的掌握、实验技巧的提升以及科学思维和解决问题能力的培养等。
2. 教学步骤（1）导入通过引入课题、激发学生兴趣等方式，导入实验内容。
可以通过提问、讲述故事等方式引起学生的好奇心和求知欲。
（2）实验操作指导学生使用模拟实验软件进行实验操作。
可以先进行实验演示，然后让学生跟随指导完成实验操作。
在实验操作过程中，及时解答学生遇到的问题，并引导学生进行观察和记录。
（3）数据分析将学生收集到的实验数据进行分析，引导学生通过对数据的处理和解释来探究实验结果。
（4）讨论与总结组织学生进行讨论，分享实验结果和心得体会。
引导学生思考实验中所涉及的科学原理，并总结实验结论。
3. 教学评价针对学生在模拟实验中的表现，进行评价和反馈。
直拉法单晶硅制备虚拟仿真实验软件说明书
直拉法单晶硅制备虚拟仿真实验软件说明书北京欧倍尔软件技术开发有限公司2020年8月第一章软件简介1.1 概述本软件是材料与能源学科交叉的教育信息化建设项目，旨在为本科院校新能源材料与器件、新能源科学与工程、先进材料成形、电子信息技术等相关专业的学生提供一个三维的、高仿真度的、高交互操作的、全程参与式的、可提供实时信息反馈与操作指导的、虚拟的直拉法单晶硅制备模拟操作平台，使学生通过在本平台上的操作练习，进一步熟悉半导体物理基础知识、了解直拉单晶硅制备实验室实际实验环境、培训基本动手能力，为进行实际生产操作奠定良好基础。
本平台采用虚拟现实技术，依据车间实际布局搭建模型，按实际操作过程完成交互，完整再现了直拉法单晶硅的制备操作过程。
每个实验操作配有评分系统，提示实验操作的正确操作及实验过程中的注意事项，3D操作画面具有很强的环境真实感、操作灵活性和独立自主性，学生可查看到实验设备的各个部分，解决了实际实验过程中的某些盲点，为学生提供了一个自主发挥的实验舞台，特别有利于调动学生动脑思考，培养学生的动手能力，同时也增强了学习的趣味性。
该平台为学生提供了一个自主发挥的平台，也为实验“互动式”预习、“翻转课堂”等新型教育方式转化到《太阳能电池》、《新型太阳能电池材料与器件》课内实验中提供了一条新思路、新方法及新手段，必将对促进新能源科学与工程、材料与器件、先进材料成形等本科专业的实验教育教学改革与发展起到积极促进作用。
1.2 软件特色本软件的特色主要有以下几个方面：（1）三维可视化技术利用电脑模拟产生一个三维空间的虚拟世界，构建高度仿真的虚拟实验环境和实验对象，提供使用者关于视觉、听觉、触觉等感官的模拟，让使用者如同身历其境一般，可以及时、没有限制地360°旋转观察三维空间内的事物，界面友好，互动操作，形式活泼。
（2）自主学习内容丰富知识点讲解，包含实验目的、实验原理、实验操作过程中的注意事项；（3）智能操作指导具体的操作流程，系统能够模拟试验操作中的每个步骤，并加以文字或语言说明和解释；（4）评分系统系统给出操作提示，操作正确时得分，错误时扣分，每个步骤扣分最多只扣3次。
计算机组成原理实验

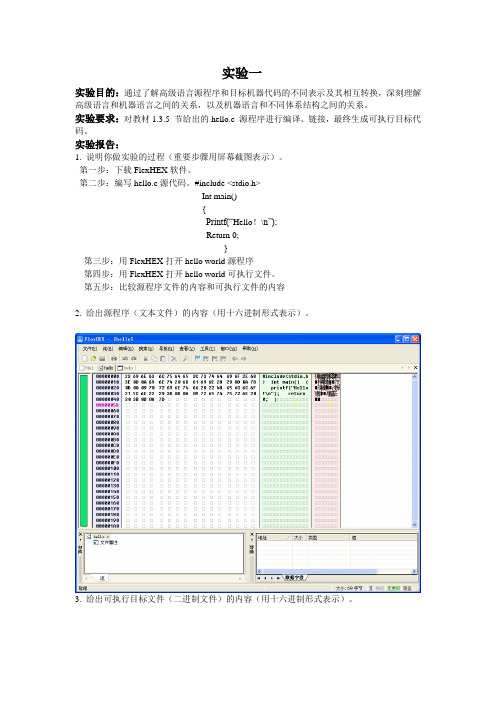

实验一实验目的：通过了解高级语言源程序和目标机器代码的不同表示及其相互转换，深刻理解高级语言和机器语言之间的关系，以及机器语言和不同体系结构之间的关系。
实验要求：对教材1.3.5 节给出的hello.c 源程序进行编译、链接，最终生成可执行目标代码。
实验报告：1. 说明你做实验的过程（重要步骤用屏幕截图表示）。
第一步：下载FlexHEX软件。
第二步：编写hello.c源代码。
#include <stdio.h>Int main(){Printf(“Hello！\n”);Return 0;}第三步：用FlexHEX打开hello world源程序第四步：用FlexHEX打开hello world可执行文件。
第五步：比较源程序文件的内容和可执行文件的内容2. 给出源程序（文本文件）的内容（用十六进制形式表示）。
3. 给出可执行目标文件（二进制文件）的内容（用十六进制形式表示）。
4.（1）分析同一个源程序在不同机器上生成的可执行目标代码是否相同。
答：不相同。
因为对于不同的机器其硬件组成不同，例如：CPU。
所以同一个源程在不同机器上生成的可执行目标代码是不同的。
（2）你能在可执行目标文件中找出函数printf ()对应的机器代码段吗？能的话，请标示来。
答：不能。
因为源程序中的printf函数在可执行文件中已转换为机器语言。
被翻译的机器语言中有printf函数，但是不知道是从哪一段开始翻译的。
（3）为什么源程序文件的内容和可执行目标文件的内容完全不同？答：因为源程序文件时可以直接编写的。
而可执行文件是被机器语言翻译过后的执行内容。
所以内容不同。
计算机组成原理虚拟实验室及实现
计算机组成原理虚拟实验室及实现汇报人：2023-12-20•引言•计算机组成原理基础知识•虚拟实验室设计与实现技术目录•计算机组成原理虚拟实验设计与实践案例分析01引言目的和背景目的通过虚拟实验室的方式，让学生更好地理解和掌握计算机组成原理的相关知识，提高实验和实践能力。
背景随着计算机技术的不断发展，计算机组成原理作为计算机科学的基础课程，对于培养计算机专业人才具有重要意义。
然而，传统的实验方式往往受到实验设备、场地等限制，无法满足所有学生的需求。
因此，虚拟实验室成为了一种有效的解决方案。
定义虚拟实验室是一种基于计算机技术和网络技术的实验环境，可以模拟真实的实验设备和实验过程，为学生提供一种身临其境的实验体验。
2. 灵活性虚拟实验室不受时间和地点的限制，学生可以在任何时间、任何地点进行实验操作。
特点虚拟实验室具有以下特点3. 安全性虚拟实验室可以避免传统实验中可能出现的危险和错误，保障学生的安全。
1. 高度仿真虚拟实验室可以模拟真实的实验设备和实验环境，让学生感受到真实的实验体验。
4. 互动性虚拟实验室可以提供多人同时在线的实验环境，学生之间可以进行互动和协作，提高实验效率。
虚拟实验室概述02计算机组成原理基础知识运算器控制器存储器输入输出设备01020304负责算术和逻辑运算，是计算机的核心部件。
负责控制和协调计算机各个部件的工作。
用于存储数据和程序，包括内存和外存。
如键盘、鼠标、显示器等，用于与计算机进行交互。
包括操作系统、编译器、数据库管理系统等，用于管理和控制计算机硬件资源。
系统软件如办公软件、图像处理软件等，为用户提供特定的功能和工具。
应用软件计算机的基本工作原理，包括存储程序和程序控制两个方面。
计算机内部采用二进制数制进行运算和存储，包括二进制数的表示、运算规则等。
计算机工作原理二进制数制冯·诺依曼原理03虚拟实验室设计与实现技术虚拟实验室设计原则与目标以实际计算机组成结构为基础，遵循教学实验需求，确保实验环境的真实性和可操作性。
计算机组成原理实验报告-寄存器实验
千里之行，始于足下。
计算机组成原理实验报告-寄存器实验计算机组成原理实验报告-寄存器实验》一、实验目的本次实验旨在通过设计和实现一个基本的寄存器，加深对计算机组成原理中寄存器的理解，并掌握寄存器在计算机中的应用。
二、实验设备及软件1. 实验设备：计算机2. 实验软件：模拟器软件Mars3. 实验材料：电路图、线缆、元器件三、实验原理寄存器是计算机的一种重要组成部分，用于存储数据和指令。
一个基本的寄存器通常由一组触发器组成，可以存储多个位的信息。
本实验中，我们需要设计一个16位的寄存器。
四、实验步骤1. 确定寄存器的结构和位数：根据实验要求，我们需要设计一个16位的寄存器。
根据设计要求，选择合适的触发器和其他元器件。
2. 组装寄存器电路：根据电路图，将选择好的元器件按照电路图连接起来。
3. 连接电路与计算机：使用线缆将寄存器电路连接到计算机的相应接口上。
4. 编写程序：打开Mars模拟器软件，编写程序来测试寄存器的功能。
可以编写一段简单的程序，将数据写入寄存器并读取出来，以验证寄存器的正确性。
5. 运行程序并测试：将编写好的程序加载到Mars模拟器中，并运行程序，观察寄存器的输出和模拟器的运行结果。
第1页/共3页锲而不舍，金石可镂。
五、实验结果在本次实验中，我们成功设计和实现了一个16位的寄存器，并进行了相关测试。
经过多次测试，寄存器的功能和性能良好，能够准确地存储和读取数据。
六、实验心得通过本次实验，我对寄存器的结构和工作原理有了更深入的了解。
寄存器作为计算机的一种重要组成部分，起着存储和传输数据的作用。
通过实际操作和测试，我更加清楚了寄存器在计算机中的应用和重要性。
在实验过程中，我遇到了一些问题，如电路连接不稳定、程序错误等，但通过仔细检查和调试，最终解决了这些问题。
这次实验也让我深刻体会到了学习计算机组成原理的重要性，只有深入理解原理并通过实践运用，才能真正掌握计算机的工作原理和能力。
通过这个实验，我有了更深入的认识和理解，对计算机组成原理的学习也更加系统和完整。
计算机组成原理运算器实验
输入设备数据开关经一个三态门（74LS273）和数据总线相连。输出设备经一锁存器（74LS273）实现，盖锁存起的输入端和数据总线相连，输出端以二进制的形式输出结果。
实验电路如下图所示：
四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方无进位）
CN=0（有进位）
0 0 0 0
F=/A
F=A
F=A加1
0 0 0 1
F=/(A+B)
F=(A+B)
F=(A+B)加1
0 0 1 0
F=(/A)B
F=A+/B
F=(A+/B)加1
0 0 1 1
F=0
F=负1（补码形式）
F=0
0 1 0 0
F=/(AB)
F=A加A(/B)
F=A加A/B加1
虽然这是计算机组成原理的第一个实验，但是经过老师的示范基本熟悉了整个实验系统的基本结构，了解了寄存器的添加和绘制，最重要的是通过实验掌握了运算器工作原理，熟悉了算术/逻辑运算的运算过程以及控制这种运算的方法。经过了这次实验的认真学习相信在下一次的实验中会更加顺利的。
运算数1，引脚3为最高位
B3 B2 B1 B0
运算数2，引脚3为最高位
Cn 最低位进位输入
Cn=0有进位，Cn=1无进位；
Cn+4本片产生的进位信号
Cn+4=0有进位，Cn+4=1无进位；
F3 F2 F1 F0
F3 F2 F1 F0运算结果，F3为最高位
（2）74LS181的A3 A2 A1 A0，B3 B2 B1 B0作为输入端口，分别输入二进制数值，然后用运算选择控制端口S3 S2 S1 S0来选择执行什么操作，通过改变控制端口的操作来观察输出结果的不同。
了解模拟软件的基本原理和功能
了解模拟软件的基本原理和功能第一章：模拟软件的概念及起源模拟软件，是一种通过计算机模拟技术，将实际系统的行为、性能或特征模拟出来，在虚拟环境中进行实验、测试和预测的软件系统。
模拟软件的起源可以追溯到上世纪50年代的计算机模拟技术，但随着计算机技术的发展和应用领域的不断拓展，模拟软件的概念和功能也日渐成熟。
第二章：模拟软件的基本原理模拟软件基于数学模型和计算机仿真技术，实现对实际系统的模拟。
它的基本原理是将实际系统的运行过程，用数学方法建立相应的模型，并通过计算机对模型进行求解和仿真，得出系统的行为、性能或特征。
模拟软件的基本原理包括以下几个方面：1. 建立数学模型：模拟软件需要根据实际系统的特征和问题的需求，建立相应的数学模型。
数学模型可以是各种形式的方程、矩阵、图形等，用于描述系统的行为和特征。
2. 选择合适的算法：根据数学模型的特点和求解的要求，选择合适的算法进行求解。
常见的算法包括数值计算算法、优化算法、随机模拟算法等。
3. 编程实现：将数学模型和求解算法转化为计算机程序的形式，通过编程实现模拟软件。
编程语言的选择取决于问题的复杂度和计算机的性能。
第三章：模拟软件的主要功能模拟软件作为一种特殊的软件系统，具有多种功能和应用。
以下是模拟软件的一些主要功能：1. 实验和测试：模拟软件可以通过模拟实验，验证和测试实际系统的设计和性能。
它可以帮助工程师在设计初期就预测系统的行为，避免在实际系统中出现问题。
2. 优化和改进：模拟软件可以通过试验和比较不同设计方案的效果，找到最佳设计和参数配置，从而优化和改进实际系统的性能。
3. 预测和决策支持：模拟软件可以通过模拟和分析，预测实际系统在不同条件下的行为和效果，为决策提供支持。
例如，模拟软件可以用于天气预报、交通规划、经济预测等领域。
4. 教学和学习：模拟软件可以用于教学和学习过程中，帮助学生理解和掌握复杂系统的原理和行为。
它可以提供直观可视化的结果，让学生更好地理解和体验。
《计算机组成原理》运算器实验报告(总结报告范文模板)
《计算机组成原理》运算器实验报告实验目录：一、实验1 Quartus Ⅱ的使用（一）实验目的（二）实验任务（三）实验要求（四）实验步骤（五）74138、74244、74273的原理图与仿真图二、实验2 运算器组成实验（一）实验目的（二）实验任务（三）实验要求（四）实验原理图与仿真图三、实验3 半导体存储器原理实验（一）实验目的（二）实验要求（三）实验原理图与仿真图四、实验4 数据通路的组成与故障分析实验（一）实验目的（二）实验电路（三）实验原理图与仿真图五、本次实验总结及体会：一、实验1 Quartus Ⅱ的使用（一）实验目的1.掌握Quartus Ⅱ的基本使用方法。
2.了解74138（3：8）译码器、74244、74273的功能。
3.利用Quartus Ⅱ验证74138（3：8）译码器、74244、74273的功能。
（二）实验任务1、熟悉Quartus Ⅱ中的管理项目、输入原理图以及仿真的设计方法与流程。
2、新建项目，利用原理编辑方式输入74138、74244、74273的功能特性，依照其功能表分别进行仿真，验证这三种期间的功能。
（三）实验要求1.做好实验预习，掌握74138、74244、74273的功能特性。
2.写出实验报告，内容如下：（1）实验目的；（2）写出完整的实验步骤；（3）画出74138、74244和74273的仿真波形，有关输入输出信号要标注清楚。
（四）实验步骤1.新建项目：首先一个项目管理索要新建的各种文件，在Quartus Ⅱ环境下，打开File，选择New Project Wizard后，打开New Project Wizard：Introduction窗口，按照提示创建新项目，点击“Next”按钮，再打开的窗口中输入有关的路径名和项目名称后，按“Finish”按钮，完成新建项目工作。
2.原理图设计与编译：原理图的设计与编译在Compile Mode（编译模式）下进行。
2.1．新建原理图文件打开File菜单，选择New，打开“新建”窗口。
计算机组成原理实验报告-字扩展与位扩展
计算机组成原理实验报告一、实验目的：理解存储器的功能掌握运用Proteus软件设计ROM和RAM的方法掌握存储器地址空间映射的原理完成指定字长的存储器电路及ROM和RAM的数据读写操作 二、实验设备TD-CMA实验箱Proteus仿真软件三、实验原理四、实验箱实验1.实验目的①可以熟练操作试验箱完成指定地址单元的数据存取操作。
②可以解释地址和数据的区别，以及在存储器中的作用。
③可以解释读写控制逻辑的转换过程和作用。
④可以画出存储器位扩展和字扩展的原理图。
2.实验过程①依照电路图连接电路②将时序与操作台单元中的KK1、KK3置”运行”档，KK2置为“单步”档。
③将CON单元的IOR开关置1（IN单元无输出，避免总线竞争），然后再打开电源开关，如果听到有长鸣的“嘀”声，说明总线竞争，需要立即关闭电源，检查连线。
④按动CON单元CLK按钮，将运算器当前数据（例如：寄存器A、B及FC、FZ）清零。
⑤（设置存储地址）关闭存储器读写数据信号：WR、RD。
⑥设置数据送到存储器地址：IOR置０。
⑦IN单元D7……D0形成一个8位二进制数地址，设置地址输入控制信号LDAR，将选取一个指定的地质单元，按动ST产生T3脉冲，指定地址被放入地址寄存器（AR）中。
⑧（存储数据）IN单元D7……D0形成一个数据，设置数据写入控制信号WR=1、RD=0、IOR=1，按动ST产生T3脉冲，数据存入指定的存储单元中。
⑨（读取数据）设置数据写入控制信号IOR=1、WR=0、RD=1，数据总线上的数据即为从指定的存储单元中取出的数据。
3.实验结果。
1.当按下CLK时，总线中的数据清空，所有指示灯熄灭，存储器以及寄存器中的数据清空。
2.在IN中设置一个八位二进制地址（00100110）同时将IOR置0、WR置0、RD置0、LDAR置1，按下ST产生脉冲。
此时暂存器中保存该八位二进制的地址，同时将该地址传送到AR中。
3.在IN中设置一个八位二进制数据（01101001），同时将IOR置1、WR置0、RD置0、LDAR置0，按下ST产生脉冲，将该数据保存到该地址中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、安装模拟软件“EC_PC_VSeries V1.0.0.7(win2k_xp_s2k3)(Created By Wantao For Testing).exe”；
2、在“程序”目录中运行“EC2000 计算机组成原理实验仿真系统 1.0.0.5版”，可见如下界面：
3、做TEC机的汇编语言实验
（1）选择第一个菜单“电路实验”，选择第二个菜单项“汇编语言程序设计实验”；
（2）在主界面中“总线信号”栏，选择按钮“S/C=连续”、“HANDLE=0”状态；
（3）在如下界面中，红色圈内为上面的设置状态，绿色框内为TEC机的监控状态的模拟，蓝色框内为可用的调试程序。
4、做运算器实验
（1）选择第一个菜单“电路实验”，选择最后一个菜单项“手动控制运算器实验”；
（2）调整主界面中各栏的大小如下，可模拟实验环境做运算器实验。
