建筑电气CAD竞赛试题A卷
建筑CAD赛项样题
建筑CAD 竟赛项样题一、建筑工程识图部分注意事项：1. 共20 题，每题1 分，总分20 分，时间30 分钟。
2. 在规定时间内完成即可，提前交卷的选手不予加分。
3. 遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。
4. 选手在提交竞赛结果前，务必再次核对结果，确认无误后再提交。
5. 提交竞赛结果后，不能离开赛位，原地等候绘图竞赛环节开始。
识图样题：1. 已知某构件的左侧立面与平面图，请选择正立面图正确的一项：□A □B □C □D2. 已知某构件的正立面与侧立面图，请选择平面图正确的一项：□A □B □C □D3. 已知某构件的正立面与侧立面图，请选择平面图正确的一项：□A □B □C □D4. 已知某构件的正立面图与左侧立面图，请选择平面图正确的一项：□A □B □C □D5. 已知某构件的立面与平面图，请选择1-1 剖面图正确的一项：□A □B □C □D6. 已知建筑的平面图、立面图，请选择1-1 剖面图正确的一项：□A □B □C □D7. 以下为栏板局部立面与剖面图，请找出正确的一项：□A □B □C □D8. 已知某构件的立面与平面图，请选择1-1 剖面图正确的一项：□A □B □C □D9. 图中为某办公楼的檐沟详图，本图详图符号表示内容为：□A.详图在编号为3 号的施工图上□B.详图在编号为 5 号的施工图上□ C.被索引图纸在编号为 3 号的施工图上□ D.被索引图纸在编号为 5 号的施工图上10. 按照图中所示，请选择台阶处绘制的索引符号应选用哪一项：□A □B □C □D11. 某建筑平屋面采用材料找坡排水设计，请选择i=2%排水坡度符号表示正确的一项：□A □B □C □D12. 图示为石材幕墙干挂龙骨的断面，请选择石材、角钢、柱子材料图例表示均正确的一项：□A □B □C □D13. 请选择图中基础埋深标注正确的一项：□A □B □C □D14. 某住宅局部墙身图如下，请选择窗台防护高度不符合规范要求的一项：□A □B □C □D15. 下图是住宅的楼梯的踏步详图。
建筑CAD制图竞赛试题
建筑CAD制图竞赛试题任务说明：1、在C盘根目录下，创建参赛选手文件夹，如参赛选手考号为20110001，姓名为张三，则创建文件夹的具体名称为“20110001张三”。
文件名称中间不允许出现空格。
2、本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“C：\20110001张三”。
3、考试过程中，所需电子文件（如图框、任务等）均已经放在操纵系统桌面的文件夹中，文件夹名称为“建筑CAD制图”。
4、不同类型的选手有不同的绘图要求，请仔细阅读任务要求。
任务一（15分）1、以原点（0，0）为左下角设立水平放置的A4号图形界限，打开C:\CAD制图竞赛\任务一，按要求完成任务一所规定的内容。
并绘制边框与标题栏。
2、按要求设置图层及有关特性。
对线型及加载要求：通过调整线型比例，使其贴近GB对图线的要求；将全局比例因子设为1，再通过调整线型比例，使其贴近GB对图线的要求，并将修改后的线型文件以原文件名保存到已经创建的参赛选手文件夹下。
3、在相应的图层中按1：1比例绘制下面的平面图形。
4、在相应的图层中标注尺寸。
1）尺寸文本高度为2.5；2）尺寸所用字体为：字体名是DIM.SHX、大字体是HZTXT.SHX；3）尺寸的其它参数请根据建筑图的要求设置。
5、填写标题栏内容：1）在标题栏左上角空栏中填写“平面图形”文字，字高52）在标题栏“制图”后空栏中填写参赛选手姓名；“比例”后空栏中填写“1：1”；“竞赛号“后空栏中填写参赛选手考号，字高均为3.5。
3）汉字字体均设定为“仿宋”。
6、绘制完毕，将文件命名为“任务一.dwg”，并保存到已经创建的参赛选手文件夹下。
任务二（35分）1、打开“C:\CAD制图竞赛\任务二”，完成相关的任务要求；2、绘制完毕，将文件命名为“任务二.dwg”，并保存到已经创建的参赛选手文件夹下。
任务三（50分）根据说明和办公楼的轴测图、水平剖切轴侧图、铅垂剖切轴侧图、楼梯剖切轴侧图及其相关的节点详图，完成下列三张建筑图。
建筑cad试题及答案大全
建筑cad试题及答案大全建筑CAD试题及答案大全一、单项选择题1. CAD的全称是（）A. Computer Aided DesignB. Computer Aided DrawingC. Computer Aided DevelopmentD. Computer Aided Display答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？（）A. LINEB. CIRCLEC. ARCD. SPLINE答案：A3. 在建筑CAD中，尺寸标注的精度通常至少是多少？（）A. 1 mmB. 1 cmC. 1 dmD. 1 m答案：B4. AutoCAD中，使用哪个命令可以快速选择具有相同属性的对象？（）A. SELECTB. FILTERC. FINDD. QUERY答案：B5. 在建筑CAD图纸中，比例尺的作用是什么？（）A. 调整图纸大小B. 显示实际尺寸C. 计算面积D. 美观图纸答案：B二、多项选择题1. 在AutoCAD中，以下哪些工具用于修改对象？（）A. MOVEB. COPYC. ARRAYD. TRIM答案：A, B, C, D2. 建筑CAD图纸中可能包含哪些类型的信息？（）A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑材料列表答案：A, B, C, D三、判断题1. 在CAD中，所有的图形对象都必须是闭合的。
（）答案：错误2. 使用CAD软件可以提高设计效率和准确性。
（）答案：正确3. 在建筑CAD中，图层管理对于组织图纸非常重要。
（）答案：正确四、简答题1. 简述CAD在建筑设计中的作用。
答：CAD（计算机辅助设计）在建筑设计中的作用包括提高设计效率、精确表达设计意图、便于修改和更新设计、便于图纸的存档和共享等。
2. 解释什么是建筑CAD中的图层，并说明其重要性。
答：图层是建筑CAD中用于组织和管理图纸中不同类型信息的工具。
每个图层可以包含不同类型的图形对象，如墙体、门窗、标注等。
建筑CAD制图竞赛试卷试题(附答案)

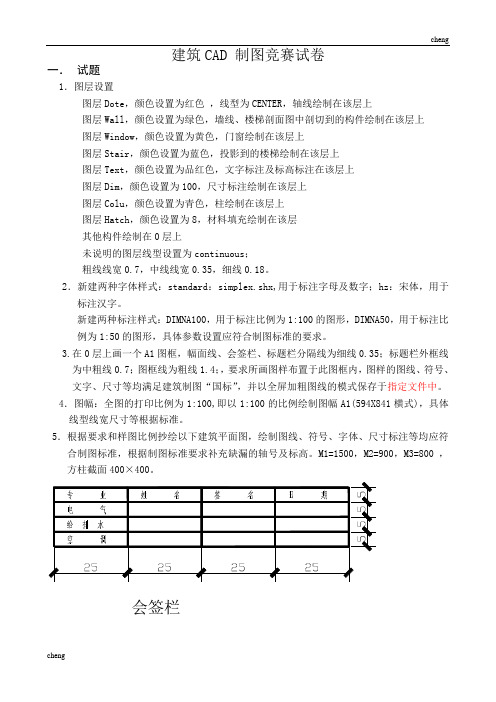

建筑CAD 制图竞赛试卷一．试题1．图层设置图层Dote，颜色设置为红色，线型为CENTER，轴线绘制在该层上图层Wall，颜色设置为绿色，墙线、楼梯剖面图中剖切到的构件绘制在该层上图层Window，颜色设置为黄色，门窗绘制在该层上图层Stair，颜色设置为蓝色，投影到的楼梯绘制在该层上图层Text，颜色设置为品红色，文字标注及标高标注在该层上图层Dim，颜色设置为100，尺寸标注绘制在该层上图层Colu，颜色设置为青色，柱绘制在该层上图层Hatch，颜色设置为8，材料填充绘制在该层其他构件绘制在0层上未说明的图层线型设置为continuous；粗线线宽0.7，中线线宽0.35，细线0.18。
2．新建两种字体样式：standard：simplex.shx,用于标注字母及数字；hz：宋体，用于标注汉字。
新建两种标注样式：DIMNA100，用于标注比例为1:100的图形，DIMNA50，用于标注比例为1:50的图形，具体参数设置应符合制图标准的要求。
3.在0层上画一个A1图框，幅面线、会签栏、标题栏分隔线为细线0.35；标题栏外框线为中粗线0.7；图框线为粗线1.4；，要求所画图样布置于此图框内，图样的图线、符号、文字、尺寸等均满足建筑制图“国标”，并以全屏加粗图线的模式保存于指定文件中。
4．图幅：全图的打印比例为1:100,即以1:100的比例绘制图幅A1(594X841横式)，具体线型线宽尺寸等根据标准。
5．根据要求和样图比例抄绘以下建筑平面图，绘制图线、符号、字体、尺寸标注等均应符合制图标准，根据制图标准要求补充缺漏的轴号及标高。
M1=1500，M2=900，M3=800 ，方柱截面400×400。
会签栏标题栏6．根据所提供的样图、比例、数据信息等自行识图后绘制出相应的楼梯详图，即包括完善平 面图和绘制剖面图，图样和标注深度按建筑楼梯详图的制图标准。
数据和说明：图中剖面基础和屋顶等未表明的不详部分可剖断略去不绘制，楼梯栏杆可单线绘制，仅扶手双线绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气CAD竞赛试题A卷第一部分笔试部分（共40分）一、单选题（每小题1分，共20题）1、一级负荷应由几个电源供电？（B ）A、1B、2C、3D、42、对于相导体对地标称电压为220V的TN系统配电线路的接地故障保护，其切断故障回路的时间对于配电线路或仅供给固定式电气设备用电的末端线路，不应大于（ A ）s？A、5B、10C、15D、203、第一类防雷建筑物防直击雷的措施规定，排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口处应处于接闪器的保护范围内，当无管帽时，应为管口中方半径（ A ）m的半球体。
A、5B、10C、15D、204、不可作为自然接地体的是（C ）。
A、金属井管B、建筑物的金属结构C、液化气管道D、金属桩5、开关箱与设备之间的距离一般不大于（C ）。
A、1MB、2MC、3MD、4M6、预防触电最主要的措施是（D ）。
A、装漏电保护器B、接零或接地C、装熔断器D、严格遵守安全操作规程7、当有人触电时，首先要做的是（B ）。
A、人工呼吸B、使其脱离电源C、胸外心脏挤压D、送医院8、下列不可作为功能性开关电器的电器设备是（A ）。
A、16A及以上的插头和插座B、断路器C、接触器D、继电器9、如果根据规范要求可以利用屋顶上钢管作为接闪器，则钢管的璧厚不小于（C）mm；如果钢管一旦被雷击穿，其介质对周围环境造成危险时，其璧厚不得小于（C）mm。
A、1.5、2.5B、2.5、3C、2.5、4D、3、410、当采用提高自然功率因数措施后，仍达不到下列要求时，应采用并联电力电容器作为无功补偿装置。
10(6)kV及以下无功补偿宜在配电变压器低压侧集中补偿，且功率因数不宜低于（ C ）。
高压侧的功率因数指标，应符合当地供电部门的规定。
A、0.80B、0.85C、0.9D、0.9511、由地区公共低压电网供电的220V照明负荷，线路电流小于等于（D）时，可采用220V单相供电，否则应采用220/380V三相四线制供电。
A、30AB、40AC、50AD、60A12、爆炸危险环境照明线路的电线和电缆的额定电压不得低于（C ）V，且电线必须宣传于钢导管内。
A、36B、380C、750D、1K13、照明配电箱（盘）安装应符合：带有漏电保护的回路，漏电保护装置动作电流不大于（ A ）mA，而工作时间不大于0.1s。
A、30B、20C、15D、1014、普通工作场所内一般照明的照度均匀度不应小于（C ）？A、0.5B、0.6C、0.7D、0.815、正常照明因故熄灭后，需确保正常工作或活动继续进行的场所，应设置（D ）？A、安全照明B、疏散照明C、值班照明D、备用照明16、当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的（C）倍？A、1.1B、1.2C、1.3D、1.417、以下说法不正确的是（D ）？A、照明配电宜采用放射式和树干式结合的系统。
B、三相配电干线的各相负荷宜分配平衡，最大相负荷不宜超过三相负荷平均值的115％，最小相负荷不宜小于三相负荷平均值的85％。
C、照明配电箱宜设置在靠近照明负荷中心便于操作维护的位置。
D、插座宜和照明灯接在同一分支回路。
18、以下说法不正确的是（C ）?A、供配电系统的设计，除一级负荷中的特别重要负荷外，不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计。
B、需要两回电源线路的用户，宜采用同级电压供电。
但根据各级负荷的不同需要及地区供电条件，亦可采用不同电压供电。
C、同时供电的两回及以上供配电线路中，当有一回路中断供电时，其余线路应能满足部分一级负荷及二级负荷。
D、供配电系统应简单可靠，同一电压等级的配电级数高压不宜多于两级；低压不宜多于三级。
19、低压配电系统的设计，下列哪种说法是不正确的？（D ）A、变压器二次侧至用电设备之间的低压配电级数不宜超过三级；B、各级低压配电屏或低压配电箱宜根据发展的可能留有备用回路；C、由市电引入的低压电源线路，应在电源箱的受电端设置具有隔离作用和保护作用的电器；D、由本单位配变电所引入的专用回路，在受电端可装设不带保护的开关电器；对于树干式供电系统的配电回路，各受电端不必装设带保护的开关电器。
20、下列哪种说法是不正确的？（D ）A、一级负荷中特别重要的负荷供电，除应由双重电源供电外，尚应增设应急电源，并不得将其它负荷接入应急供电系统。
B、一级负荷中特别重要的负荷供电，设备的供电电源的切换时间，应满足设备允许中断供电的要求。
C、在一级负荷中，当中断供电将造成重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中特别重要的负荷。
D、只有一级负荷中特别重要的负荷才由双重电源供电。
二、多选题（每小题2分，共5题）1、符合以下哪种情况之一时，应为一级负荷？（ＡＢＣ）A、中断供电将造成人身伤亡时。
B、中断供电将在经济上造成重大损失时。
C、中断供电将影响重要用电单位的正常工作。
D、中断供电将影响较重要用电单位的正常工作。
2、在可能性发生对闪击的地区，遇下列哪些情况之一时，应划为第一类防雷建筑物？（A BC ）A、凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。
B、具有0区或20区爆炸危险场所的建筑物。
C、具有1区或21区爆炸危险场所的建筑物，因电火花而引爆炸，会造成巨大破坏和人身伤亡者。
D、国家级重点文物保护的建筑物。
3、当符合下列哪些条件之一时，用电单位宜设置自备电源？（A B C）A、一级负荷中含有特别重要负荷；B、设置自备电源比从电力系统取得第二电源经济合理或第二电源不能满足一级负荷要求；C、所在地区偏僻且远离电力系统，设置自备电源作为主电源经济合理。
4、负荷计算应包括下列哪些内容和用途？（A B C D）A、负荷计算，可作为按发热条件选择变压器、导体及电器的依据，并用来计算电压损失和功率损耗；也可作为电能消耗及无功功率补偿的计算依据；B、尖峰电流，可用以校验电压波动和选择保护电器；C、一级、二级负荷，可用以确定备用电源或应急电源及其容量；D、季节性负荷，可以确定变压器的容量和台数及经济运行方式。
5、多层公共建筑及住宅的低压配电系统应符合下列哪些规定？（A B C D E）A、照明、电力、消防及其他防灾用电负荷，应分别自成配电系统；B、电源可采用电缆埋地或架空进线，进线处应设置电源箱，箱内应设置总开关电器；电源箱宜设在室内，当设在室外时，应选用室外型箱体；C、当用电负荷容量较大或用电负荷较重要时，应设置低压配电室，对容量较大和较重要的用电负荷宜从低压配电室以放射式配电；D、由低压配电室至各层配电箱或分配电箱，宜采用树干式或放射与树干相结合的混合式配电；E、多层住宅的垂直配电干线，宜采用三相配电系统。
三、判断题（每小题1分，共10题）1、应急电源与正常电源之间可以不采取防止并列运行的措施。
（x ）2、在TN--C系统中，严禁断开PEN导体，不得装设断开PEN导体的电器。
（√）3、配电线路的短路保护应在短路电流对导体和连接件产生的热效应和机械力造成危险之后切断短路电流。
（x ）4、配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负荷电流。
对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。
（√）5、在TN-C系统中不应将保护接地中性导体隔离，严禁保护接地中性导体接入开关电器。
（√）6、半导体开关电器，可以作为隔离电器。
（x ）7、隔离器、熔断器和连接片，可以作为功能性开关电器。
（x ）8、排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等，当在其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧。
以及发生事故时排放物才达到爆炸浓度的通风管、安全阀，接闪器的保护范围应保护管帽，无管帽时应保护到管口。
（√）9、在独立接闪杆、架空接闪线、架空接闪网的支柱上，可以悬挂电话线、广播线、电视接收天线及低压架空线等。
（x ）10、当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN-S系统。
（√）第二部分上机部分（共60分）一、题目：某建筑电气设计二、设计依据：1、建筑概况：本建筑为某办公楼建筑，共六层楼顶设有电梯机房和水箱间，建筑面积3000m2，建筑主体高度22.5m。
结构形式为框架结构。
2、220V/380V配电系统：本工程由就近变电所的低压侧引入一路380/220V电源，电源在进户处做重复接地，作为正常工作电源。
电源采用三相四线制，配电采用TN-C-S系统。
电源进户柜设在一层。
3、负荷等级：本工程所有设备的用电负荷均为三级负荷。
4、照明系统：（1）光源：选择合适的荧光灯作为光源。
（2）照度标准：5、国家现行的有关规范、规程及相关行业标准：《民用建筑电气设计规范》JGJ 16-2008《低压配电设计规范》GB 50054-2011《建筑照明设计标准》GB 50034-2004三、设计内容：1、电气照明平面图、插座平面图。
2、图例设备表。
3、照明系统图、插座系统图。
4、保存word格式的照度计算书。
5、进行负荷计算，将结果绘制在图面上。
6、套用合适的图框并填写相关内容。
四、要求：1、条件图是该建筑中的三层标准层平面图，要求设置层配电箱，配电箱为铁质安装。
照明若干路、普通插座若干路、空调插座若干路、备用回路若干路。
2、利用照度计算确会议室、一个办公室、一个领导办公室、走廊，并合理布置其他房间灯具。
照明回路室内导线不小于2.5 mm2，导线型号可选用BV型。
回路断路器可选用施奈德生产的C65N型。
3、合理布置照明开关和配电箱。
4、合理布置插座，每个插座设计功率为100W，室内导线不小于2.5mm2。
导线型号可选用BV型。
回路断路器可选用施奈德生产的C65N型，漏电开关可选用Vigi-C65N型。
每个房间插座数量应不少于2个。
5、将提供的空调插座符号入库作为空调插座。
6、领导办公室各布置一个空调插座。
每个空调插座设计功率为2000W，室内导线不小于4mm2。
导线型号可选用BV型。
漏电开关可选用Vigi-C65N型。
7、进行负荷计算，将结果绘制在图面上。
8、平面图上合理标注，系统图上合理标注。
9、上交考试内容包括：电气设计.dwg(照明平面图、插座平面图、系统图、图例设备表、负荷计算结果)、照度计算书。
10、将文件保存在指定目录下。
五、评分标准：共60分1、照度计算，共10分1)房间的照度计算书输出到word 6分2)灯具选择的合理性4分2、负荷计算，共2分1)输出负荷计算结果到图面1分2)是否三相平衡1分3、照明平面图，共16分1)布置灯具1分2)布置开关1分3)布置配电箱1分4)灯具连线1分5)开关连线1分6)配电箱连线1分7)灯具赋值1分8)开关赋值1分9)配电箱赋值1分10)灯具标注1分11)开关标注1分12)配电箱标注1分13)导线根数标注1分14)回路编号标注1分15)回路中设备数量1分16)设备布置合理性1分4、插座平面图，共12分1)布置插座1分2)布置配电箱1分3)插座连线1分4)配电箱连线1分5)插座赋值1分6)配电箱赋值1分7)插座标注1分8)配电箱标注1分9)导线根数标注1分10)回路编号标注1分11)回路中设备数量1分12)设备布置合理性1分5、照明系统图，共7分1)线缆标注1分2)回路编号标注1分3)相序标注1分4)设备型号标注1分5)用途标注1分6)配电箱标注1分7)进线标注1分6、插座系统图，共7分，评分标准同照明系统图7、材料表，共2分1)照明材料表1分2)插座材料表1分8、图纸的美观度，共4分。
