多功能学生宿舍床上用电脑桌的生产技术
多功能电脑桌的生产技术
本技术新型涉及一种多功能电脑桌，包括桌子本体，桌子本体包括桌面、两侧的纵板；所述桌面下侧设置有键盘抽屉、纵板内侧设置有主机架板、纵板一侧设置有至少一层搁物架与防盗箱，桌面还设置有放置显示器的升降台，升降台底部由隔板形成升降空腔，升降空腔内设置有升降装置，升降装置包括一对螺杆、一对导向杆及驱动螺杆转动的电机，螺杆与导向杆分别位于升降台的四个边角，升降台的四个边角上分别设置有与螺杆适应的螺孔，与导向杆适应的导向孔；所述的一对螺杆之间通过链条同步转动，螺杆底侧设置有安装链条的链轮。
本技术新型提供了一种多功能电脑桌，其使用方便，具有升降台，能够很好地保护电脑。
权利要求书1.一种多功能电脑桌，其特征在于：包括桌子本体，桌子本体包括桌面、两侧的纵板；所述桌面下侧设置有键盘抽屉、纵板内侧设置有主机架板，桌面还设置有放置显示器的升降台，升降台底部由隔板形成升降空腔，升降空腔内设置有升降装置，升降装置包括一对螺杆、一对导向杆及驱动螺杆转动的电机，螺杆与导向杆分别位于升降台的四个边角，升降台的四个边角上分别设置有与螺杆适应的螺孔，与导向杆适应的导向孔；所述的一对螺杆之间通过链条同步转动，螺杆底侧设置有安装链条的链轮；所述的升降空腔上下端分别设置有用于安装螺杆的轴承座；所述的升降台两侧分别设置有缺口台阶，螺孔与导向孔设置于缺口台阶上，升降台中部呈凸起状态，上升后与桌面齐。
2.根据权利要求1所述的一种多功能电脑桌，其特征在于：所述的主机架板可折叠安装于纵板侧部；所述的主机架板端部与纵板之间通过弹簧合页连接；所述主机架板底侧设置有加强承托板，加强承托板固定安装于纵板侧部，加强承托板上端面与主机架板相贴，加强承托板上端内侧设置有避位弧槽。
3.根据权利要求1所述的一种多功能电脑桌，其特征在于：所述纵板一侧设置有至少一层搁物架与防盗箱。
4.根据权利要求1所述的一种多功能电脑桌，其特征在于：所述纵板的底部设置有滚轮。
5.根据权利要求1所述的一种多功能电脑桌，其特征在于：所述的升降空腔的侧部隔板设置有过线孔，过线孔与防盗箱连通。
多功能电脑桌的制作流程
本技术新型提供一种多功能电脑桌，包括：两个支撑板，间隔开且相对设置；第一活动板，在第一打开位置和第一关闭位置之间可活动地设在两个支撑板上，第一活动板的一侧设有能够安装显示屏的安装部，第一活动板位于第一打开位置时，安装部能够安装显示屏；第二活动板，在第二打开位置和第二关闭位置之间可活动地设在两个支撑板之间，第二活动板位于第二关闭位置时，第二活动板位于第一活动板在第一关闭位置时的下方，第二活动板位于第二打开位置时，第二活动板向前超出两个支撑板并沿水平方向延伸。
根据本技术新型实施例的多功能电脑桌不仅可以作为桌子，还可以用作电脑桌，具备存储、取放、安装显示屏等多种便利功能，使用方便。
技术要求1.一种多功能电脑桌，其特征在于，包括：两个支撑板，两个所述支撑板间隔开且相对设置；第一活动板，所述第一活动板在第一打开位置和第一关闭位置之间可活动地设在两个所述支撑板上，所述第一活动板的一侧设有能够安装显示屏的安装部，所述第一活动板位于所述第一关闭位置时，所述第一活动板沿水平方向延伸且由至少一个所述支撑板支撑，所述第一活动板位于所述第一打开位置时，所述安装部能够安装显示屏并使所述显示屏朝向前方；第二活动板，所述第二活动板在第二打开位置和第二关闭位置之间可活动地设在两个所述支撑板之间，所述第二活动板位于所述第二关闭位置时，所述第二活动板位于所述第一活动板在所述第一关闭位置时的下方，所述第二活动板位于所述第二打开位置时，所述第二活动板向前超出两个所述支撑板并沿水平方向延伸。
2.根据权利要求1所述的多功能电脑桌，其特征在于，两个所述支撑板分别形成为沿竖直方向延伸且左右间隔开的矩形板体，所述多功能电脑桌还包括：安装板，所述安装板设在两个所述支撑板的后部且分别与两个所述支撑板的后边沿相连，所述第一活动板与所述安装板可活动地相连。
3.根据权利要求2所述的多功能电脑桌，其特征在于，所述安装板的上边沿与所述支撑板的上边沿平齐，所述第一活动板与所述安装板通过铰链可枢转地相连。
多功能电脑桌的制作技术
本技术公开了一种多功能电脑桌，包括：桌子本体、转轴、转盘和卡座；所述桌子本体包括桌面板、支撑板和两条桌腿；所述桌面板上开有螺纹孔，所述转轴外圈设有与螺纹孔相配合的螺纹，转轴可转动的设置在螺纹孔上；所述转轴顶端固定有转盘，转轴底端固定有挡块；所述卡座可转动的设置在转盘上，卡座轴线与转盘轴线位置重合；所述卡座包括底板、固定座和移动座，固定座固定在底板的一端，移动座可滑动的设置在底板的另一端，固定座和滑动座与底板之间均留有空隙，且固定座和滑动座上对应开有避让槽。
通过上述方式，本技术能够根据使用者身高的不同，调节显示器摆放的高度；同时还能够对显示器进行固定以及方便的转动显示器。
权利要求书1.一种多功能电脑桌，其特征在于，包括：桌子本体、转轴、转盘和卡座；所述桌子本体包括桌面板、支撑板和两条桌腿，桌面板呈矩形，支撑板呈U字型，支撑板开口向上固定在桌面板下表面的一端，两条桌腿分别固定在桌面板下表面另一端的两个直角处；所述桌面板上开有螺纹孔，所述转轴外圈设有与螺纹孔相配合的螺纹，转轴可转动的设置在螺纹孔上；所述转轴顶端固定有转盘，转盘轴线与转轴轴线位置重合，转轴底端固定有挡块，挡块的面积大于螺纹孔的面积；所述卡座可转动的设置在转盘上，卡座轴线与转盘轴线位置重合；所述卡座包括底板、固定座和移动座，固定座固定在底板的一端，移动座可滑动的设置在底板的另一端，固定座和滑动座与底板之间均留有空隙，且固定座和滑动座上对应开有避让槽；所述支撑板与桌面板结合处设置有抽屉；所述支撑板内能放置主机。
2.根据权利要求1所述的一种多功能电脑桌，其特征在于：所述转盘上表面开有环形凹槽，环形凹槽轴线与转盘轴线位置重合，所述底板下表面相对环形凹槽的位置设有环形凸块，环形凸块卡设在环形凹槽内。
3.根据权利要求2所述的一种多功能电脑桌，其特征在于：所述螺纹孔与支撑板之间的桌面板上开有上圆孔，所述支撑板上靠近上圆孔的一侧开有下圆孔，下圆孔轴线与上圆孔轴线在同一平面内。
易于调节固定牢固的学生宿舍床上用电脑桌的生产技术

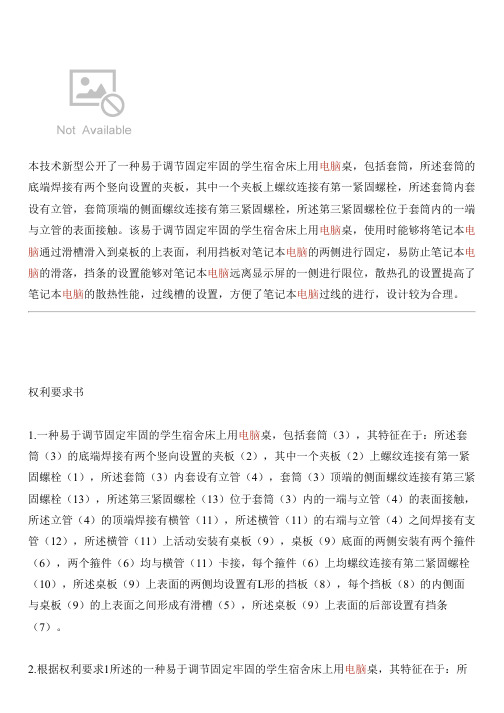

本技术新型公开了一种易于调节固定牢固的学生宿舍床上用电脑桌，包括套筒，所述套筒的底端焊接有两个竖向设置的夹板，其中一个夹板上螺纹连接有第一紧固螺栓，所述套筒内套设有立管，套筒顶端的侧面螺纹连接有第三紧固螺栓，所述第三紧固螺栓位于套筒内的一端与立管的表面接触。
该易于调节固定牢固的学生宿舍床上用电脑桌，使用时能够将笔记本电脑通过滑槽滑入到桌板的上表面，利用挡板对笔记本电脑的两侧进行固定，易防止笔记本电脑的滑落，挡条的设置能够对笔记本电脑远离显示屏的一侧进行限位，散热孔的设置提高了笔记本电脑的散热性能，过线槽的设置，方便了笔记本电脑过线的进行，设计较为合理。
权利要求书1.一种易于调节固定牢固的学生宿舍床上用电脑桌，包括套筒（3），其特征在于：所述套筒（3）的底端焊接有两个竖向设置的夹板（2），其中一个夹板（2）上螺纹连接有第一紧固螺栓（1），所述套筒（3）内套设有立管（4），套筒（3）顶端的侧面螺纹连接有第三紧固螺栓（13），所述第三紧固螺栓（13）位于套筒（3）内的一端与立管（4）的表面接触，所述立管（4）的顶端焊接有横管（11），所述横管（11）的右端与立管（4）之间焊接有支管（12），所述横管（11）上活动安装有桌板（9），桌板（9）底面的两侧安装有两个箍件（6），两个箍件（6）均与横管（11）卡接，每个箍件（6）上均螺纹连接有第二紧固螺栓（10），所述桌板（9）上表面的两侧均设置有L形的挡板（8），每个挡板（8）的内侧面与桌板（9）的上表面之间形成有滑槽（5），所述桌板（9）上表面的后部设置有挡条（7）。
2.根据权利要求1所述的一种易于调节固定牢固的学生宿舍床上用电脑桌，其特征在于：所述箍件（6）的形状为U形，并且所述第二紧固螺栓（10）穿过箍件（6）的一端与箍件（6）的另一端螺纹连接。
3.根据权利要求1所述的一种易于调节固定牢固的学生宿舍床上用电脑桌，其特征在于：所述挡板（8）的侧面开设有矩形的过线槽（14）。
多功能电脑桌的制作流程
本技术公开了一种多功能电脑桌，属于桌椅技术领域。
包括桌板和桌脚，桌板包括上下平行设置的第一桌板和第二桌板，第一桌板与第二桌板形成密封腔室；第一桌板上设置有LED灯槽和连通密封腔室的电源开口；电源开口上设置有与第一桌板上端面平齐且形状大小与电源开口对应的电源翻盖板，电源翻盖板与第一桌板通过转轴连接，电源翻盖板下部固定收容在密封腔室内的电源插座；LED灯槽设置在第一桌板上端面的左侧或右侧，其内设置有与第一桌板上端面平齐且形状大小与LED灯槽对应的LED灯翻板。
本技术通过设置可翻转的电源翻盖板和LED灯翻盖板，使得电源和LED灯可以在不使用时隐藏，在使用时翻转即可以使用，简单方便。
权利要求书1.一种多功能电脑桌，包括桌板和桌脚，所述桌脚设置在桌板下；其特征在于：所述桌板包括上下平行设置的第一桌板和第二桌板，所述第一桌板与第二桌板形成密封腔室；所述第一桌板上设置有LED灯槽和连通所述密封腔室的电源开口；所述电源开口设置在第一桌板上端面的后侧，其上设置有与第一桌板上端面平齐且形状大小与电源开口对应的电源翻盖板，所述电源翻盖板与第一桌板通过转轴连接，电源翻盖板下部固定收容在密封腔室内的电源插座，所述电源插座的插口端面与电源翻盖垂直；所述电源翻盖板相对第一桌板向上翻转使电源插座的插口端面位于第一桌板上方，且电源插座的插口端面与第一桌板倾斜120-150度；所述LED灯槽设置在第一桌板上端面的左侧或右侧，其内设置有与第一桌板上端面平齐且形状大小与LED灯槽对应的LED灯翻板；所述LED灯翻板呈长条形设置，其两端长度方向上的两端分别设置有球面凹槽，所述LED灯槽上设对应半球形凹槽贴合的钢球，所述钢球安装在LED灯槽侧面的沉孔内，所述沉孔对应钢球大小且其底部与圆球之间通过弹簧固定连接；所述LED灯翻板长度方向的两端分别设有磁块，磁块的磁极正对LED灯槽长度方向的两侧，LED灯槽长度方向的两侧上对应LED灯翻板的磁块位置设有第一电磁线圈和第二电磁线圈；LED灯翻板长度方向的两端部与LED灯翻板中部旋转连接，LED灯翻板中部能够相对LED灯翻板长度方向的端部做360度旋转；所述LED灯组镶嵌在LED灯翻板中部内，所述LED灯翻板长30-50cm，所述球面凹槽、弹簧和钢球的表面均设有导电层，所述球面凹槽与LED灯导通，所述弹簧与电源插座导通。
多功能电脑桌的制作技术
本技术新型涉及一种多功能电脑桌，包括上床梯，设置于所述上床梯上的滑轨座，所述滑轨座上固定设置有滑轨，所述滑轨上设置有滑块，所述滑块上开设有转槽，所述转槽内固定设置有销轴，所述销轴上套设有与所述销轴转动连接的连接臂，所述连接臂的另一端设置有转轴；所述转轴的另一端通过螺丝固定设置有U型底架，所述桌板底架上方通过螺丝固定设置有桌板；所述滑块上设置有限制所述滑块滑动和限制所述连接臂转动的定位销一，所述轴槽的顶部设置有限制所述转轴转动的定位销二。
本技术新型多功能电脑桌下铺学生作为电脑桌使用，上铺学生作为床铺挡板使用，不仅解决了传统电脑桌的收纳问题，上下铺之间协商使用，还有利于培养学生的协作协调能力。
技术要求1.一种多功能电脑桌，其特征在于，包括固定设置于双层床（1）右侧的上床梯（2），固定设置于所述上床梯（2）左侧的滑轨座（3），所述滑轨座（3）上的固定设置有滑轨（4），所述滑轨（4）上通过连接臂组件设置有U型底架（10），所述U型底架（10）上通过螺丝固定设置有桌板（11）；所述连接臂组件包括设置于所述滑轨（4）上、并与所述滑轨（4）滑动配合的滑块（5），开设于所述滑块（5）上的转槽（6），固定设置于所述转槽（6）内的销轴（7），套设于所述销轴（7）上、并与所述销轴（7）转动连接的连接臂（8），转动设置于所述连接臂（8）另一端的转轴（9）；所述滑轨（4）上沿所述滑轨（4）均匀设置有若干滑轨限位孔（12），所述滑块（5）上设置有滑块限位孔（13），所述连接臂（8）上设置有2个侧壁限位孔（14），所述滑块限位孔（13）内设置有限制所述滑块（5）滑动和限制所述连接臂（8）转动的定位销一（15），所述定位销一（15）穿过滑块限位孔（13）和相对应的滑轨限位孔（12）后插设于相对应的侧壁限位孔（14）内；所述连接臂（8）上设置有轴槽，所述转轴（9）通过轴承转动设置于轴槽内；所述轴槽的顶壁上开设有顶壁限位孔（16），所述转轴（9）上开设有2个转轴限位孔（17），所述顶壁限位孔（16）设置有限制所述转轴（9）转动的定位销二（18），所述定位销二（18）穿过所述顶壁限位孔（16）后插设于相对应的转轴限位孔（17）内。
支撑脚及床上电脑桌的制作技术
本技术新型提供一种支撑脚，包括固定座、转轴、支撑杆、限位杆及复位弹簧，支撑杆的顶端通过转轴铰接于固定座上，支撑杆上位于转轴下方的两个相对侧壁上分别设有通孔及条形孔，固定座上设有与条形孔相配合的第一卡槽及第二卡槽，限位杆穿设于通孔及条形孔内，限位杆位于条形孔的一端伸出指定长度以供扳动，复位弹簧的一端连接于支撑杆上，其另一端连接于限位杆上，以供限位杆弹性抵持于条形孔的顶端。
本技术新型还提供一种安装有所述支撑脚的床上电脑桌。
本技术新型支撑脚可实现支撑杆的打开和折叠收纳，且结构简单，组装方便，安装有上述支撑脚的床上电脑桌，使用方便，不使用时，可将支撑脚的支撑杆旋转收纳于桌面板下表面，减少了占用空间。
技术要求1.一种支撑脚，其特征在于，包括固定座(1)、转轴(2)、支撑杆(3)、限位杆(4)及复位弹簧(5)，支撑杆(3)的顶端通过转轴(2)铰接于固定座(1)上，支撑杆(3)上位于转轴(2)下方的两个相对侧壁上分别设有通孔(31)及条形孔(32)，固定座(1)上设有与条形孔(32)相配合的第一卡槽(11)及第二卡槽(12)，限位杆(4)穿设于通孔(31)及条形孔(32)内，限位杆(4)位于条形孔(32)的一端伸出指定长度以供扳动，复位弹簧(5)的一端连接于支撑杆(3)上，其另一端连接于限位杆(4)上，以供限位杆(4)弹性抵持于条形孔(32)的顶端，当支撑杆(3)处于打开状态时，条形孔(32)与第一卡槽(11)对准，限位杆(4)卡持于第一卡槽(11)内而将支撑杆(3)与固定座(1)相固定，若需折叠支撑杆(3)时，向下扳动限位杆(4)脱离第一卡槽(11)，支撑杆(3)绕转轴(2)旋转预定角度后，限位杆(4)卡持于第二卡槽(12)内而将支撑杆(3)与固定座(1)相固定。
2.根据权利要求1所述的支撑脚，其特征在于，所述固定座(1)包括相对的两块侧壁及连接于两块侧壁的连接壁，形成U形结构，第一卡槽(11)及第二卡槽(12)均开设于固定座(1)的同一侧壁上，两块侧壁及连接壁的顶端具有固定壁，固定壁上设有固定孔。
多功能懒人桌的生产技术
本技术公开了一种多功能懒人桌，包括笔记本电脑散热垫、笔记本电脑散热器、把手、抽拉式手写板、台灯、USB插头、万向弯管、桌体、USB接口和支撑柱，所述笔记本电脑散热垫下端设有笔记本电脑散热器，所述笔记本电脑散热器一侧设有USB插头，所述笔记本电脑散热器下端与桌体连接，所述桌体一侧设有USB接口，所述桌体内部设有抽拉式手写板，所述桌体下端四周设有支撑柱，所述把手一侧连接抽拉式手写板，所述台灯下端连接万向弯管，所述万向弯管下端连接桌体，该种多功能懒人桌，通过在懒人桌本体上设置笔记本电脑散热器，能够将笔记本电脑的底部悬空，便于电脑的散热，保护电脑的寿命，操作方便对人们操作笔记本电脑时起到了很大的帮助。
权利要求书1.一种多功能懒人桌，包括笔记本电脑散热垫（1）、笔记本电脑散热器（2）、把手（3）、抽拉式手写板（4）、台灯（5）、USB插头（6）、万向弯管（7）、桌体（8）、USB接口（9）和支撑柱（10），其特征在于，所述笔记本电脑散热垫（1）下端设有笔记本电脑散热器（2），所述笔记本电脑散热器（2）一侧设有USB插头（6），所述笔记本电脑散热器（2）下端与桌体（8）连接，所述桌体（8）一侧设有USB接口（9），所述桌体（8）内部设有抽拉式手写板（4），所述桌体（8）下端四周设有支撑柱（10）。
2.根据权利要求1所述的一种，其特征在于，所述把手（3）一侧连接抽拉式手写板（4）。
3.根据权利要求1所述的一种，其特征在于，所述台灯（5）下端连接万向弯管（7），所述万向弯管（7）下端连接桌体（8）。
技术说明书一种多功能懒人桌技术领域本技术涉及一种懒人桌，尤其是涉及一种多功能懒人桌。
背景技术现如今，很多生活用品不断更新改进，更加方便人们使用，比如桌子，目前市场上已经出现各种各样的懒人桌，不仅使用方便，而且存放空间也很小，尤其在学生中得到越来越广泛的使用，懒人桌是专门为在床上玩笔记本电脑而制作的，可以把懒人电脑桌放在两腿旁边，电脑放在桌子上，就可以在床上玩电脑了，这样很方便一些不愿意起床，但是又想玩电脑的人。
多功能电脑桌的制作技术
本技术新型公开了一种多功能电脑桌，涉及电脑桌领域。
多功能电脑桌包括桌面和散热风扇，桌面的上表面设置有用于放置笔记本电脑的第一凹槽和USB接口，第一凹槽内设置有通风孔和按钮开关，且当笔记本电脑放置于第一凹槽内时笔记本电脑与按钮开关抵持，散热风扇设置于桌面的下表面，散热风扇的风向朝向通风孔，按钮开关、散热风扇以及USB接口的接口电路串联于同一回路。
本技术新型公开的多功能电脑桌可在将笔记本电脑放置在其上时自动启动风扇对其散热。
权利要求书1.一种多功能电脑桌，其特征在于，包括：桌面和散热风扇，所述桌面的上表面设置有用于放置笔记本电脑的第一凹槽和USB接口，所述第一凹槽内设置有通风孔和按钮开关，且当所述笔记本电脑放置于所述第一凹槽内时所述笔记本电脑与所述按钮开关抵持，所述散热风扇设置于所述桌面的下表面，所述散热风扇的风向朝向所述通风孔，所述按钮开关、所述散热风扇以及所述USB接口的接口电路串联于同一回路。
2.根据权利要求1所述的多功能电脑桌，其特征在于，还包括光电二极管和继电器，所述继电器包括开关线圈和常闭触点，所述按钮开关、所述常闭触点和所述散热风扇串联行成第一子回路，所述开关线圈与所述光电二极管串联行成第二子回路，所述第一子回路与所述第二子回路并联，所述光电二极管反接于所述第二子回路。
3.根据权利要求2所述的多功能电脑桌，其特征在于，所述第一凹槽包括第一区域和第二区域，所述通风孔设置于所述第一区域，所述第二区域设置有用于放置所述光电二极管的第二凹槽。
4.根据权利要求3所述的多功能电脑桌，其特征在于，所述第二区域还设置有透明盖，所述透明盖盖合所述第二凹槽。
5.根据权利要求1所述的多功能电脑桌，其特征在于，所述桌面的下方设置有可转动的支撑杆。
技术说明书多功能电脑桌技术领域本技术新型涉及电脑桌领域，尤其是涉及一种多功能电脑桌。
背景技术随着科技的发展进步，笔记本电脑逐渐成为人们生活中的必备用品，笔记本电脑以其轻巧便捷的特点越来越受到人们所喜爱，然而随着笔记本电脑的使用，其散热性能会逐渐降低，导致笔记本电脑容易过热而使得处理速度降低、死机甚至影响笔记本电脑的使用寿命。
多功能电脑桌的制作技术
本技术新型公开了一种多功能电脑桌，包括桌面和金属框架，所述桌面包括固定桌面以及活动桌面，所述金属框架为凹字型，所述固定桌面以及活动桌面均设置在金属框架的表面上，所述金属框架的表面还设有支撑柱，所述活动桌面底面的左侧铰接在金属框架上，活动桌面底面的右侧则放置在支撑柱上，所述固定桌面的表面上设有书架，所述金属框架的下方设有键盘托架以及抽屉，所述金属框架的下端面还设有两个台脚支撑架，两个台脚支撑架平行设置，所述台脚支撑架之间设置有横梁，所述台脚支撑架的末端均安装有与横梁相互垂直的桌脚，所述桌脚的后端安装有滑轮，抬起一边就可以通过滑轮轻松移动，桌脚的前端设有桌脚垫，使电脑桌在平放时不易移动。
技术要求1.一种多功能电脑桌，包括桌面和金属框架，其特征在于，所述桌面包括固定桌面以及活动桌面，所述金属框架为凹字型，所述固定桌面以及活动桌面均设置在金属框架的表面上，所述金属框架的表面还设有支撑柱，所述活动桌面底面的左侧铰接在金属框架上，活动桌面底面的右侧则放置在支撑柱上，所述固定桌面的表面上设有书架，所述金属框架的下方设有键盘托架以及抽屉，所述金属框架的下端面还设有两个台脚支撑架，两个台脚支撑架平行设置，所述台脚支撑架之间设置有横梁，所述台脚支撑架的末端均安装有与横梁相互垂直的桌脚，所述桌脚的后端安装有滑轮；所述活动桌面的右侧设有缺口，所述活动桌面的底面还设有升降装置，所述升降装置包括手杆、刹车线、活动块、旋转轴、氮气弹簧和固定块，所述固定块固定在活动桌面的底面，所述固定块表面上设有U型支架，所述旋转轴设于U型支架上，所述活动块通过旋转轴固定在U型支架上，所述活动块的左侧设有两个销孔，所述U型支架的左侧设有锁定装置和与其相互配合的通孔，所述锁定装置内设有拉销与弹簧，所述拉销穿过通孔与销孔并卡在活动块内，所述弹簧的顶端与拉销固定连接，弹簧的末端固定在锁定装置的侧壁上；所述活动桌面的底面还设有盒子，所述盒子内设有手杆，所述手杆的底端设有扭簧，所述刹车线铰接在手杆上，所述刹车线的末端穿出盒子并与拉销连接，所述刹车线外套有刹车线管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种多功能学生宿舍床上用电脑桌，包括床板，在床板的外侧设有围栏，在围栏的横杆上设有可旋转的套筒，套筒上设有连接块，连接块与桌面板的一侧连接，桌面板的另一侧设有支腿。
本技术新型提供一种多功能学生宿舍床上用电脑桌，使用时，将其翻转至床板上，不使用时，将其翻转至床板的外侧即可，使用方便，并且节省了收纳空间；当电脑桌翻转至床板的外侧时，可用于放置物品。
技术要求
1.一种多功能学生宿舍床上用电脑桌，包括床板（1），在床板（1）的外侧设有围栏（2），其特征在于：在围栏（2）的横杆上设有可旋转的套筒（3），套筒（3）上设有
连接块（4），连接块（4）与桌面板（5）的一侧连接，桌面板（5）的另一侧设有支腿（6）。
2.根据权利要求1所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述连接块（4）
与连接板（7）连接，连接板（7）与桌面板（5）连接。
3.根据权利要求1所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述桌面板（5）上设有圆形通孔，在圆形通孔内设有风扇（8），在圆形通孔的上下两端均设有金属网。
4.根据权利要求3所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述桌面板（5）上还设有用于控制风扇（8）转动的控制盒（9），在控制盒（9）上设有按键。
5.根据权利要求1所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述支腿（6）为可伸缩的支腿。
6.根据权利要求1所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述套筒（3）内设有轴承，轴承套设于围栏（2）的横杆上。
7.根据权利要求1所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述床板（1）的外侧设有缓冲垫（10）。
8.根据权利要求4所述一种多功能学生宿舍床上用电脑桌，其特征在于：所述按键用于控制风扇（8）正转及反转。
技术说明书
一种多功能学生宿舍床上用电脑桌
技术领域
本技术新型涉及一种电脑桌，特别是一种多功能学生宿舍床上用电脑桌。
背景技术
现有的床上电脑桌大多为一个小桌板，使用时将其放在床上，不使用时将其收起，但其功能单一，并且频繁收纳，过程繁琐，特别是对于目前的大学宿舍来说，使用起来很不方便；目前的宿舍床大多是设在上层，拿去床上电脑桌很不方便，并且普通的电脑桌不能起到对笔记本电脑降温的效果。
技术内容
本技术新型所要解决的技术问题是提供一种多功能学生宿舍床上用电脑桌，能够很方便的取放电脑桌，并能起到降温的作用。
为解决上述技术问题，本技术新型所采用的技术方案是：一种多功能学生宿舍床上用电脑桌，包括床板，在床板的外侧设有围栏，在围栏的横杆上设有可旋转的套筒，套筒上设有连接块，连接块与桌面板的一侧连接，桌面板的另一侧设有支腿。
优选的，所述连接块与连接板连接，连接板与桌面板连接。
优选的，所述桌面板上设有圆形通孔，在圆形通孔内设有风扇，在圆形通孔的上下两端均设有金属网。
优选的，所述桌面板上还设有用于控制风扇转动的控制盒，在控制盒上设有按键。
优选的，所述支腿为可伸缩的支腿。
优选的，所述套筒内设有轴承，轴承套设于围栏的横杆上。
优选的，所述床板的外侧设有缓冲垫。
优选的，所述按键用于控制风扇正转及反转。
本技术新型提供一种多功能学生宿舍床上用电脑桌，使用时，将其翻转至床板上，不使用时，将其翻转至床板的外侧即可，使用方便，并且节省了收纳空间；当电脑桌翻转至床板的外侧时，可用于放置物品。
附图说明
下面结合附图和实施例对本技术新型作进一步说明：
图1为本技术新型的结构示意图；
图2为本技术新型的侧视图；
图3为本技术新型不使用电脑桌时的结构示意图；
图4为本技术新型桌面板的俯视图；
图5为本技术新型桌面板的底部示意图。
具体实施方式
如图1-2所示，一种多功能学生宿舍床上用电脑桌，包括床板1，在床板1的外侧设有围栏2，在围栏2的横杆上设有可旋转的套筒3，套筒3上设有连接块4，连接块4与桌面板5的一侧连接，桌面板5的另一侧设有支腿6。
优选的，所述连接块4与连接板7连接，连接板7与桌面板5连接。
设置连接板7，使桌面板5旋转至床板1外侧时桌面板5与床板1的侧面相接处，并且床板1的侧面对桌面板5起到限位作用。
优选的，如图4、5所示，所述桌面板5上设有圆形通孔，在圆形通孔内设有风扇8，在圆形通孔的上下两端均设有金属网。
优选的，所述桌面板5上还设有用于控制风扇8转动的控制盒9，在控制盒9上设有按键。
优选的，所述支腿6为可伸缩的支腿。
当床板上铺有棉絮时，可调节支腿的高度，使桌面板处于水平位置。
优选的，所述套筒3内设有轴承，轴承套设于围栏2的横杆上。
优选的，所述床板1的外侧设有缓冲垫10。
如图3所示，当不使用电脑桌时，将桌面板翻转至床板1的外侧，桌面板5的侧面与缓冲垫10相接触，此时，可在桌面板5上放置物品。
优选的，所述按键用于控制风扇8正转及反转。
使用时，将桌面板翻转至床板上即可当做电脑桌使用，不使用电脑桌时，将桌面板翻转至床板的外侧，便可放置物品，并且不影响睡觉。
当使用电脑桌时，风扇正转，可对笔记本电脑起到降温作用，当天气炎热时，克控制风扇反转，对床板上的人吹风，起到电风扇的作用。
上述的实施例仅为本技术新型的优选技术方案，而不应视为对于本技术新型的限制，本技术新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。
即在此范围内的等同替换改进，也在本技术新型的保护范围之内。
