联轴器的分类及应用范围
联轴器的类型及特点
尼龙
挡板
c
c
销与挡板之间留有间隙
四、挠性联轴器
（二）有弹性元件联轴器3、轮胎式弹性联轴器结构：中间为橡胶制成的轮胎环，用止退垫板与半联轴器联接。特点：结构简单、易于变形。允许较大的综合hdv x位移。适用范围：5˚≤α≤12˚， x≤0.02D y≤0.01D，n≤5000 r/min 应用：适用于启动频繁、正反向运转、有冲击振动、有较大轴向位移、潮湿多尘的场合。
三、刚性联轴器
（一）无弹性元件联轴器1、齿式联轴器结构：两个有内齿的外壳，两个有外齿的套筒，两者齿数相同，外齿做成球形齿顶的腰鼓齿。套筒与轴用键联接，两外壳用螺栓联接。两端密封，空腔内储存润滑油。齿式联轴器采用渐开线齿轮，齿数一般为30-80。能传递很大的转矩，并允许有较大的偏移量，但质量较大，成本较高，主要用于重型机械中。功用：能补偿轴不对中和偏斜。工作范围：正常齿：α≤30’ 腰鼓齿：α≤3˚ 优点：传递扭矩大、能补偿综合位移。缺点：结构笨重、造价高。应用：用于重型传动。
型式：
有对中榫的凸缘联轴器
普通凸缘联轴器
---靠铰制孔螺栓对中。
---靠榫头对中。
对中榫
绞制孔螺栓
三Hale Waihona Puke 刚性联轴器 制造与安装要求：半联轴器的凸缘端面应与轴线垂直，安装时应使两轴精确对中。
材料：一般用铸铁、当重载或 V≥30 m/s时，用铸钢或锻钢 。
特点：结构简单、使用方便、传递扭矩较大，但不能缓冲减振 。
四、挠性联轴器
（二）有弹性元件联轴器4、梅花形弹性联轴器工作温度：-35~+80℃ ,传递扭矩：T=16~25000 N.M结构：半联轴器与轴的配合可以做成圆柱形或圆锥形，中间的弹性元件形状似梅花，故得名。选用不同硬度的矩胺酯橡胶，铸形尼龙等材料制造。
联轴器的种类及特点
轮胎式联轴器分为凸型和凹型两大类，凸型又分为带骨架整体式、无骨整体式和径向切口式三种。
它们的共同特点都是将轮胎环用螺栓来连接两半联轴器以实现两轴的连接。
轮胎环内侧用硫化方法与钢质骨架粘接成一体，骨架上的螺栓孔处焊有螺母。
轮胎联轴器具有很高的弹性，补偿两轴相对位移的能力较大，并有良好的阻尼，而且结构简单、不需润滑、装拆和维护都比较方便。
梅花形弹性联轴器具有以下特点：花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合，梅花形弹性联轴器工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
梅花形弹性联轴器具有较大的轴向、径向和角向补偿能力，梅花形弹性联轴器高强度聚氨酯弹性元件耐磨耐油，承载能力大。
膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动
蛇形弹簧联轴器特点：1、减振性好，使用寿命长2、承受变动载荷范围大，起动安全3、传动效率高，运行可靠4、噪声低，润滑好5、结构简单，装拆方便6、允许有较大的安装偏差。
联轴器的概念参数以及应用

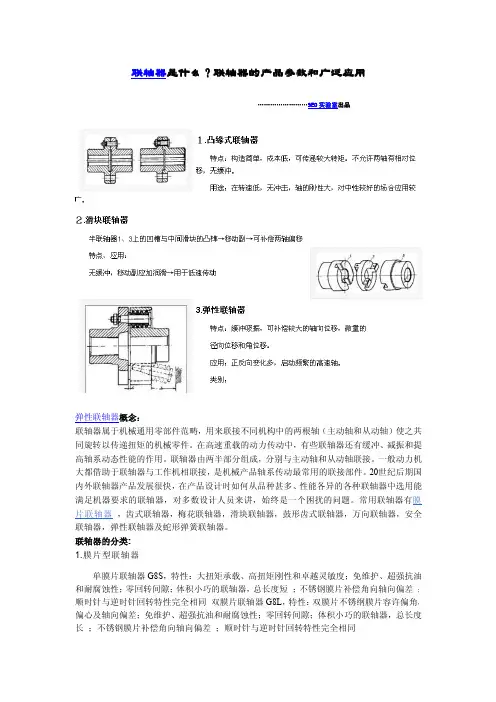

联轴器是什么？联轴器的产品参数和广泛应用……………………SEO实验室出品弹性联轴器概念：联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。
20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。
常用联轴器有膜片联轴器，齿式联轴器，梅花联轴器，滑块联轴器，鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器。
联轴器的分类:1.膜片型联轴器单膜片联轴器G8S，特性：大扭矩承载、高扭矩刚性和卓越灵敏度；免维护、超强抗油和耐腐蚀性；零回转间隙；体积小巧的联轴器，总长度短；不锈钢膜片补偿角向轴向偏差；顺时针与逆时针回转特性完全相同双膜片联轴器G8L，特性：双膜片不锈纲膜片容许偏角，偏心及轴向偏差；免维护、超强抗油和耐腐蚀性；零回转间隙；体积小巧的联轴器，总长度长；不锈钢膜片补偿角向轴向偏差；顺时针与逆时针回转特性完全相同单节膜片联轴器2.齿式联轴器GICL鼓型齿式联轴器GICLZ鼓形齿式联轴器GⅡCL鼓形齿式联轴器GⅡCLZ鼓形齿式联轴器GCLD鼓型齿式联轴器TGL尼龙内齿圈联轴器3.轮胎式联轴器UL型轮胎式联轴器LA型轮胎式联轴器LB型轮胎式联轴器DL多角形橡胶联轴器4.星形弹性联轴器：XL系列星形弹性联轴器LXD单法兰星形联轴器XLS双法兰型星形联轴器LXZ带制动轮星形联轴器LXP带制动盘型联轴器LXT接中间套型联轴器LXJ接中间轴星形联轴器LXQ接中间轴球铰联轴器5.梅花形弹性联轴器LM(原ML)梅花联轴器LMS(原MLS)梅花联轴器LMD(原MLZ）梅花联轴器LMZI(MLLI)梅花联轴器LMZⅡ(MLLⅡ)联轴器6.万向联轴器万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼龙，万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。
联轴器的基础知识
联轴器的基础知识在工作过程中，使两轴始终处于联接状态的称联轴器。
一、联轴器1.功用：联轴器通常用来联接两轴并在其间传递运动和转矩；具有吸收振动和缓和冲击的能力；可以作为一种安全装置用来防止被联接件承受过大的载荷，起到过载保护的作用；用联轴器联接轴时只有在机器停止运转，经过拆卸后才能使两轴分离。
2.分类（结构特点）2.1 按刚性联轴器分：套筒联轴器和凸缘联轴器；2.2 按挠性联轴器分：万向联轴器，滑块联轴器，齿轮联轴器，弹性套柱销联轴器，弹性柱销联轴器；2.3 按安全联轴器分：挠性安全联轴器和刚性安全联轴器。
3.分类要求固定联轴器：要求被联接的两轴中心线严格对中；可移式联轴器：允许两轴有一定的安装误差。
弹性联轴器：其中的弹性元件材料不同,能在一定范围内补偿两轴线间的位移，还有缓冲减震的作用。
4.位移补偿联轴器所联接的两轴，由于制造及安装误差、承载后的变形、轴承磨损、回转零件不平衡以及温度变化的影响，两轴的轴线往往存在着某种程度的相对位移与偏斜；联轴器要从结构上采取各种不同的措施，使联轴器具有补偿各种偏移量的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化。
两轴间的位移种类有：轴向位移、径向位移、偏角位移和综合位移。
二、固定式刚性联轴器1.结构特点A.结构简单,维护方便，能传递较大的扭矩；B.但对被联接的两轴间的相对位移缺乏补偿能力；C.对两轴的对中性要求很高,若两轴线发生相对位移,就会在轴、联轴器和轴承上引起附加载荷和严重磨损，严重影响轴与轴承的正常工作；此外，在传递载荷时不能缓和冲击和吸收振动。
2.应用场合低速、大转矩、载荷平稳、短而刚性好的轴的连接3.种类凸缘联轴器和套筒联轴器两种。
4.凸缘联轴器结构特点A.组成：两个带凸缘的半联轴器和一组螺栓；B.工作原理：两个带凸缘的半联轴器用键分别于两轴连接，然后用螺栓把两个半联轴器连接成一体，以传递运动和转矩。
C.对中方式：1、通过分别具有凸肩和凹槽的两个半联轴器的相互嵌合来对中，半联轴器采用普通螺栓联接；(靠预紧普通螺栓在凸缘边接触表面产生的摩擦力传递力矩；用铰制孔螺栓对中，靠螺杆承受挤压与剪切传递力矩。
万向联轴器的定义与分类
万向联轴器的定义与分类
万向联轴器是一种用于连接两根轴的机械装置，它允许两轴在不同的角度和方向上旋转。
这种联轴器通常由两个轴套和一个中间连接件组成，中间连接件可以是十字轴、球笼、球销等形式。
根据中间连接件的不同形式，万向联轴器可以分为以下几类：
1. 十字轴式万向联轴器：中间连接件为十字轴，允许两轴在一定的角度范围内相对旋转。
2. 球笼式万向联轴器：中间连接件为球笼，允许两轴在更大的角度范围内相对旋转。
3. 球销式万向联轴器：中间连接件为球销，允许两轴在更大的角度范围内相对旋转，同时具有更好的抗冲击和减震能力。
4. 三叉式万向联轴器：中间连接件为三叉形，允许两轴在更大的角度范围内相对旋转，同时具有更好的稳定性和承载能力。
根据使用环境和要求的不同，万向联轴器还可以分为固定式和可移动式两种类型。
固定式万向联轴器通常用于需要长期稳定连接的场合，而可移动式万向联轴器则用于需要经常调整轴的角度和方向的场合。
万向联轴器是一种广泛应用于机械传动系统中的重要装置，它可以实现两轴之间的灵活连接，提高机械设备的灵活性和适应性。
联 轴 器
（２）凸缘联轴器
特点：结构简单、成本低、
传递的转矩较大，但要求两轴 的同轴度要好。
适用场合：刚性大、振动冲
击小和低速大转矩的连接场合。
分类：
齿式联轴器;
滑块联轴器;
万向联轴器等
（１）齿式联轴器
优点： ❖
可以传递很大的转矩，又有较大的补偿偏移的能力
❖缺点：结构笨重，造价较高
❖适用场合：重型机械
（１）销钉式安全联轴器 用于偶发性过载
（２）牙嵌式安全联轴器
用于经常性过载
§1.2 联轴器的选择
原则：使用要求应与所选
联轴器的特性一致。
①计算转矩，不超过联轴器的公 称转矩。 ②转速不超过联轴器许用转速。
③轴径与联轴器孔径一致。
Байду номын сангаас械设计基础
（２）十字滑块联轴器
这种联轴器一般用于转速较低，轴的刚 性较大，无剧烈冲击的场合。
（３）万向联轴器
双十字轴式万向联轴器的结构图
利用弹性联接件的弹性变形来 补偿两轴相对位移，缓和冲击 和吸收振动的。
分类:弹性套柱销联轴器; 弹性柱销联轴器; 轮胎式联轴器等。
（１）弹性套柱销联轴器
（２）弹性柱销联轴器
机械设计基础
联轴器
刚性联轴器
固定式 联轴器
可移式 联轴器
弹性联轴器
§1.1常用联轴器类型
１、刚性联轴器
常用的刚性联轴器有套筒联轴 器和凸缘联轴器等。
（１）套筒联轴器
优点：结构简单、径向尺寸小、 容易制造。 缺点:装拆时因被连接轴需作轴 向移动而使用不太方便。 适用场合：载荷不大、工作平 稳、两轴严格对中并要求联轴 器径向尺寸小的场合。
弹性柱销联轴器如上图所示， 是直接利用具有弹性的非金 属（如尼龙）柱销２作为中 间联接件，将半联轴器１联 接在一起。
机械设计基础知识，联轴器的作用和分类
机械设计基础知识，联轴器的作用和分类一、联轴器联轴器是指联接两轴或轴与回转件，在传递运动和动力过程中一同回转，在正常情况下不脱开的一种装置。
有时也作为一种安全装置用来防止被联接机件承受过大的载荷，起到过载保护的作用。
联轴器可分为刚性联轴器和挠性联轴器两大类。
刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆．、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。
常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。
刚性联轴器挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器，前一类只具有补偿两轴线相对位移的能力，但不能缓冲减振，常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等；后一类因含有弹性元件，除具有补偿两轴线相对位移的能力外，还具有缓冲和减振作用，但传递的转矩因受到弹性元件强度的限制，一般不及无弹性元件挠性联轴器，常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和簧片联轴器等。
挠性联轴器二、离合器离合器安装在发动机与变速器之间，是汽车传动系中直接与发动机相联系的总成件。
通常离合器与发动机曲轴的飞轮组安装在一起，是发动机与汽车传动系之间切断和传递动力的部件。
汽车从起步到正常行驶的整个过程中，驾驶员可根据需要操纵离合器，使发动机和传动系暂时分离或逐渐接合，以切断或传递发动机向传动系输出的动力。
作用：连接两轴，使其一起转动并传递转矩。
在机器的运转过程中可以随时进行接合或分离。
也可用于过载保护等。
三、制动器制动器是具有使运动部件（或运动机械）减速、停止或保持停止状态等功能的装置。
是使机械中的运动件停止或减速的机械零件。
俗称刹车、闸。
制动器主要由支架、制动件和操纵装置等组成。
有些制动器还装有制动件间隙的自动调整装置。
为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备（如矿井提升机、电梯等）则应装在靠近设备工作部分的低速轴上。
各种联轴器介绍及其装配知识
各种联轴器介绍及其装配知识1 概述一般机械都是由原动机、传动机和工作机构组成，这三部分必须联接起来才能工作，而联轴器就是把它们联接起来的一种重要装置。
联轴器主要用于两轴之间的联接，它也可用于轴和其它零件（卷筒、齿轮、带轮等）之间的联接。
它的主要任务是传递扭矩。
根据被联接两轴的相对位置关系，联轴器可分为刚性、弹性和液力三种。
刚性联轴器用在两轴能严格对中，并在工作时不发生相对位移的地方；弹性联轴器用在两轴有偏斜或工作中有相对位移的地方；液力联轴器是用液体动能来传递功率，用在需要保护原动机不遭过载损坏而又可空载起动的地方。
各种联轴器的特性比较见表14.6-1。
2一般介绍：（1）刚性联轴器： 套筒、刚性凸缘、立式夹壳式、纵向可拆式、齿轮、浮动（十字滑块）、铰链（万向）联轴器 ，共7种。
a.套筒联轴器： 制造容易，纵向尺寸小。
装拆时需轴向移动。
通常用于传递扭矩小于1000kgf.m ，转速低于250r/min ，轴径小于100mm 。
它分为平键套筒联轴器、圆柱销套筒联轴器、圆锥销联轴器共三种。
如图示：图14.6-1 圆柱销套筒联轴器 图14.6-2 圆锥销套筒联轴器图14.6-3 平键套筒联轴器 图14.6-4 刚性凸缘联轴器1-圆盘（一）2-圆盘（二）3-螺母4-螺栓5-垫圈6-螺钉b. 刚性凸缘联轴器：它是两个带凸缘的半联轴器组成，中间用螺栓将两个半联轴器联成一体。
c. 立式夹壳式联轴器：它是由两个半圆筒形的夹壳以及联接它们的螺栓组成。
拆装方便，不需要作轴向移动。
多用于直径小于200mm的轴。
为可靠，中间加一平键。
图14.6-5 立式夹壳式联轴器d. 纵向可拆式联轴器：基本与c相似。
e. 齿轮联轴器：它是由两个内齿圈1、2和外齿圈3、4组成。
并且内齿圈1、2用螺栓联接，外齿圈用键联接。
它的优点：有较多齿工作，可以传递很大的扭矩，并且允许综合位移，故在重型、高速机械中得到广泛应用。
因此它制造精度高，成本也高。
