避雷器安装工艺
避雷器安装工艺
1、工艺标准
⑴支架标高偏差≤5mm，垂直度偏差≤5mm，顶面水平度偏差≤2mm/m。
⑵瓷套外观完整，无裂纹。
⑶设备安装垂直，误差≤1.5mm/m。
⑷铭牌应位于易于观察的一侧，标识应完整、清晰。
⑸压力释放口方向合理。
⑹在线监测仪密封良好，动作可靠；安装位置一致，便于观察；接地可靠；计数器三相应调至同一值。
⑺所有连接螺栓需齐全，紧固。
⑻均压环安装应无划痕、毛刺，安装牢固、平整、无变形；均压环宜在最低处打排水孔。
⑼接地牢固可靠、美观
2、施工要点
⑴支架组立前对本口基础杯底标高、基础面轴线进行复测。
⑵组立支架后找正过程要控制支架垂直度偏差和轴线偏差，灌浆后对支架垂直偏差和轴线偏差同样进行复测。
⑶控制支架杆头件不允许歪斜，螺栓孔位置与设备底座安装后位置保持一致。
⑷吊装时吊绳应固定在吊环上，不得利用瓷裙起吊。
⑸必须根据产品成套供应的组件编号进行，不得更换，法兰间连接可靠（部分产品法兰间有连接线）。
⑹避雷器安装面应水平，并列安装的避雷器三相中心应在同一直线上，避雷器应
安装垂直；避雷器就位时压力释放口方向不得朝向巡检通道，排出的气体不致引起相间闪络；并不得喷及其他电气设备。
铭牌应位于易于观察的一侧，标识应完整，清晰。
⑺避雷器找正后紧固底座紧固件，所有安装螺栓力矩值符合产品技术要求。
⑻在线监测装置与避雷器连接导体超过1m时应设置绝缘支柱支撑；过长的硬母线应采取预防“热胀冷缩”应力的措施。
⑼接地部位一处与接地网可靠连接，另一处与集中接地装置可靠连接（辅助接地）。
⑽在线监测装置的朝向和高度应便于运行人员巡视
3、施工工艺要点
（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。
（2）设备安装前应根据厂家技术资料的规定进行基础、预埋件的检查和复测。
（3）吊装应选择满足相应设备的钢丝绳或吊带以及卸扣，吊装时吊绳应固定在吊环上起吊，不得利用瓷裙起吊。
（4）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。
4、主要引用标准
《电气装置安装工程电气设备交接试验标准》GB 50150-1991
《电气装置安装工程质检验及评定规程》DL/T5161.1~5161.17-2002
《工程建设标准强制性条文》Q/GDW248.1-2008
《国家电网工程施工工艺控制规范》Q/CSG11105-2008
《电气装置安装工程高压电器施工及验收规范》GB 50147-2010
《国家电网公司输变电工程工艺标准库》变电工程部分2011。
12种常用防雷接地施工工艺
12种常用防雷接地施工工艺01避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。
02屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。
支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。
热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。
避雷引下线处应采用金属铭牌制作永久标识。
03接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。
测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。
测试点的制作应与建筑物的外装饰相结合，做到实用、美观。
04屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
05屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。
各构件不得串接，必须单独与接地干线相连。
06室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。
第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。
金属门窗接地时连接导体宜暗敷，并应在窗框定位后，墙面装饰层或抹灰层施工之前进行。
避雷器的施工方案(3篇)
第1篇一、项目背景随着城市化进程的加快，高楼大厦、重要设施的建设日益增多，雷电灾害对人们的生命财产造成的损失也日益严重。
避雷器作为一种重要的防雷设备，其安装与施工质量直接关系到防雷效果和建筑物的安全。
本方案旨在制定一套科学、合理、高效的避雷器施工方案，确保施工质量，提高防雷效果。
二、施工准备1. 技术准备（1）组织施工人员进行避雷器安装技术的培训，确保施工人员掌握避雷器的原理、性能、安装方法及注意事项。
（2）熟悉国家相关防雷标准和规范，如《建筑物防雷设计规范》等。
（3）编制施工组织设计，明确施工流程、质量要求和进度安排。
2. 材料准备（1）避雷器：根据设计要求选择合适的避雷器，确保其性能满足防雷要求。
（2）接地材料：如接地棒、接地线、接地网等。
（3）施工工具：如扳手、螺丝刀、电焊机、切割机等。
3. 现场准备（1）施工现场应平整、宽敞，确保施工顺利进行。
（2）施工区域应设置安全警示标志，防止非施工人员进入。
（3）确保施工用电安全，避免触电事故。
三、施工流程1. 基础施工（1）根据设计图纸，确定避雷器的安装位置。
（2）挖设接地沟，沟深应满足设计要求。
（3）铺设接地网，确保接地电阻符合规范要求。
2. 避雷器安装（1）将避雷器固定在支架上，确保其安装牢固。
（2）连接避雷器与接地网，确保连接可靠。
（3）检查避雷器安装质量，确保无遗漏、松动等问题。
3. 接地系统施工（1）根据设计要求，铺设接地线。
（2）连接接地线与接地网，确保连接可靠。
（3）检查接地系统，确保接地电阻符合规范要求。
4. 测试与验收（1）使用接地电阻测试仪检测接地电阻，确保其符合规范要求。
（2）检查避雷器安装质量，确保无遗漏、松动等问题。
（3）对避雷器进行放电测试，确保其性能满足防雷要求。
四、施工质量控制1. 材料质量（1）确保使用的避雷器、接地材料等符合国家相关标准和规范。
（2）对材料进行检查，确保无损坏、变形等问题。
2. 施工工艺（1）严格按照施工规范进行施工，确保施工质量。

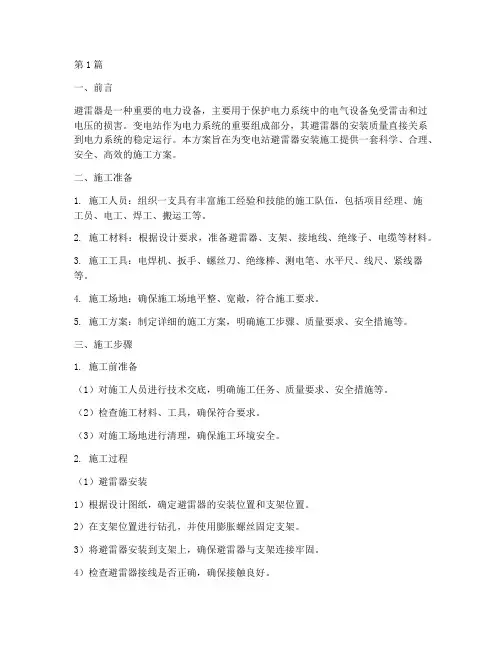

变电站避雷器安装施工方案(3篇)
第1篇一、前言避雷器是一种重要的电力设备，主要用于保护电力系统中的电气设备免受雷击和过电压的损害。
变电站作为电力系统的重要组成部分，其避雷器的安装质量直接关系到电力系统的稳定运行。
本方案旨在为变电站避雷器安装施工提供一套科学、合理、安全、高效的施工方案。
二、施工准备1. 施工人员：组织一支具有丰富施工经验和技能的施工队伍，包括项目经理、施工员、电工、焊工、搬运工等。
2. 施工材料：根据设计要求，准备避雷器、支架、接地线、绝缘子、电缆等材料。
3. 施工工具：电焊机、扳手、螺丝刀、绝缘棒、测电笔、水平尺、线尺、紧线器等。
4. 施工场地：确保施工场地平整、宽敞，符合施工要求。
5. 施工方案：制定详细的施工方案，明确施工步骤、质量要求、安全措施等。
三、施工步骤1. 施工前准备（1）对施工人员进行技术交底，明确施工任务、质量要求、安全措施等。
（2）检查施工材料、工具，确保符合要求。
（3）对施工场地进行清理，确保施工环境安全。
2. 施工过程（1）避雷器安装1）根据设计图纸，确定避雷器的安装位置和支架位置。
2）在支架位置进行钻孔，并使用膨胀螺丝固定支架。
3）将避雷器安装到支架上，确保避雷器与支架连接牢固。
4）检查避雷器接线是否正确，确保接触良好。
（2）接地线安装1）根据设计要求，确定接地线位置。
2）在接地线位置进行钻孔，并使用膨胀螺丝固定接地线支架。
3）将接地线连接到支架上，确保接地线与支架连接牢固。
4）检查接地线连接是否正确，确保接触良好。
（3）绝缘子安装1）根据设计要求，确定绝缘子位置。
2）在绝缘子位置进行钻孔，并使用膨胀螺丝固定绝缘子支架。
3）将绝缘子安装到支架上，确保绝缘子与支架连接牢固。
4）检查绝缘子安装是否正确，确保接触良好。
（4）电缆敷设1）根据设计要求，确定电缆敷设路径。
2）在电缆敷设路径进行挖掘，并铺设电缆沟。
3）将电缆敷设到电缆沟内，确保电缆敷设整齐、无扭曲。
4）检查电缆敷设是否正确，确保接触良好。
避雷器施工方案作业方案
避雷器施工方案作业方案引言概述：避雷器作为一种重要的电力设备，广泛应用于各种建造物和设施中，用于保护电力设备和人员免受雷击的危害。
为了确保避雷器的施工质量和效果，制定一份科学合理的施工方案和作业方案是非常重要的。
本文将详细介绍避雷器施工方案作业方案的五个部份。
一、材料准备1.1 避雷器选型：根据实际工程需求和雷电环境条件，选择适合的避雷器型号和规格。
1.2 避雷器安装配件：准备好避雷器的安装配件，包括支架、导线、接地装置等。
1.3 避雷器施工工具：准备好必要的施工工具，如螺丝刀、扳手、电钻等，以确保施工的顺利进行。
二、施工准备2.1 现场勘察：对待安装避雷器的建造物或者设施进行现场勘察，了解建造物的结构和环境条件，确定避雷器的安装位置。
2.2 安全措施：在施工前，要做好安全防护工作，确保施工人员的人身安全，如佩戴好安全帽、防护眼镜等。
2.3 施工计划：制定施工计划，明确施工的步骤和时间安排，确保施工的有序进行。
三、避雷器安装3.1 安装支架：根据避雷器的安装位置和建造物的结构，安装好支架，确保支架的坚固稳定。
3.2 连接导线：将避雷器与建造物的电源系统连接起来，确保避雷器正常工作。
3.3 安装接地装置：安装好避雷器的接地装置，确保避雷器能够有效地将雷电流引入地下。
四、施工验收4.1 安装质量检查：对已安装的避雷器进行质量检查，检查避雷器的安装是否符合要求，是否存在松动、接触不良等问题。
4.2 避雷器测试：对已安装的避雷器进行测试，确保避雷器的工作性能符合要求。
4.3 施工记录：做好施工记录，包括避雷器的型号、安装位置、安装日期等信息，以备后续跟踪维护和管理。
五、施工后续5.1 避雷器维护：定期对避雷器进行维护和检修，确保其正常工作。
5.2 故障处理：如发现避雷器存在故障或者异常情况，及时处理和修复，确保避雷器的可靠性。
5.3 定期检测：定期对避雷器进行检测，评估其工作状态和效果，及时修复或者更换老化或者失效的避雷器。
220kV-避雷器安装
施工准备
用线坠和水平尺观察支柱是否垂直，托架安装方向正确、水平，托架孔距与设备底座尺寸相符。
设备检查
开箱检查，核对避雷器铭牌、规格型号与设计相符。
检查瓷体无裂纹、破损。
用棉纱将设备擦拭干净。
吊装固定
用平锉将避雷器各连接处的金属接触表面的污垢、毛刺等除去，接触面应平整并涂一层电力复合脂；逐节将避雷器安装、找平。
用2根等长吊装绳挂在设备底座吊装挂钩上，在设备中部栓好固定绳，在瓷裙与吊装绳间加软衬垫物。
吊起设备离开地面100mm时检查吊绳牢靠性。
确认安全后吊起设备至设备支柱上，用螺栓固定。
安装调整
用线坠检查设备垂直度，可在底座与托架之间加垫片调整，使设备垂直，用扳手紧固连接螺栓。
附件安装
将均压环与连接扁钢组装好，然后安装于避雷器顶盖上；将试验合格的动作记录器接施工图安装在支柱的下托架上。
放电记数器宜恢复至零位。
填写安装技术记录。
工艺标准：避雷器外部应完整无缺损，封口处密封良好，安装应牢固，其垂直度应符合厂家的要求；并列安装的避雷器应在同一轴线
上，铭牌应位于易于观察的同一侧。
放电记数器应密封良好，动作可靠，并应按产品的技术规定连接；安装位置应一致，且便于观察；接地应可靠。
均压环应安装水平，不得歪斜。
工艺标准：避雷器外部应完整无缺损，封口处密封良好，安装应牢固，其垂直度应符合厂家的要求；并列安装的避雷器应在同一轴线上，铭牌应位于易于观察的同一侧。
放电记数器应密封良好，动作可靠，并应按产品的技术规定连接；安装位置应一致，且便于观察；接地应可靠。
均压环应安装水平，不得歪斜。
避雷器安装施工作业指导书
避雷器安装施工作业指导书1 施工准备劳动组织工机具材料材料设备2 操作程序工艺流程图施工准备支架底座安装避雷器装置就位安装结束操作方法施工准备（1）应事先对避雷器外观检查合格后方可安装。
（2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。
（3）提前向线路临管单位运输部门提报封闭要点施工计划。
施工前应将作业车停放在需作业区间的邻近车站。
（4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。
作业人员应经考核，合格后方可上岗作业。
（5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。
避雷器安装（1）司机接到封闭线路命令后，听从车站值班人员指挥，启动作业车运行至施工地点。
（2）停车后，底座安装人员下车，一人系安全带，带小绳上杆，扎好安全带，放下小绳，地面人员将底座扎牢。
（3）再上杆1人系好安全带，杆上一人拉绳，将底座提至安装位置。
（4）两人配合，按设计要求将支架安放轨面2米高处。
先把连接螺栓穿入预紧上，用水平尺量测避雷器支架表面的水平度，保证支架的水平。
支架调平后，一人扶住，另一人用呆扳手紧固，并用力矩扳手检测达标。
（5）将避雷器本体吊装上去，将避雷器底座安装到托架上。
（6）将计数器安装在托架上。
（路基计数器安装在田野侧，桥梁上安装在线路侧）（7）连接避雷器与柱式绝缘子脱离器采用35平方毫米软编织镀锡铜线，至接触网上用电连接线为RTJ-95，距定位悬挂约3米左右，上行接触网电连接安装于小里程侧，下行与上行相反，计数器引线35平方毫米铜缆。
图示：结束（1）完成当天任务，收回工具、余料，作业车在封闭点内返回车站。
蜀安特HY10WT-42(120)避雷器安装工艺
HY10WT-42/120型氧化锌避雷器安装工艺
1、安装前应进行预防性电气试验，合格后方可安装；安装前检查各零部件数量齐备、状态良好；绝缘部件完好、清洁、无放电烧伤痕迹；钢件防腐处理良好、无锈蚀。
2、避雷器安装肩架和柱顶硅橡胶绝缘子悬挂肩架应顺线路安装呈水平状态；绝缘子悬挂肩架距离砼柱顶200mm或紧靠水平拉杆上部，钢柱上安装时，应保证避雷器引线与绝缘子连接部位和承力索在同一水平面或略高于承力索位置。
3、避雷器引线电气连接良好，引线长度应满足接触悬挂极限温度时线索伸缩需要；引线距接地体的距离≥400mm。
4、故障保护线的上端和导流板相连接，下端和避雷器顶部相连，两连接端子间的距离350mm～500mm，故障保护线为6～8mm2裸铜软绞线。
5、避雷器的上端盖带电部分距离支柱≥1m。
6、避雷器安装肩架和硅橡胶绝缘子悬挂肩架用Ф10～Ф12圆钢通过支柱内部接地线串接火花间隙至钢轨，圆钢表面需进行防腐处理。
7、避雷器上与监测器相连的接地连线为25 mm2绝缘软绞线。
8、避雷器接地线用Ф10～Ф12圆钢上端与监测器相连，下端与接地极相连，圆钢表面需进行防腐处理。
9、避雷器接地极的接地电阻≤30Ω，否则应增加接地极数量或进行降阻处理。
10、避雷器应安装端正、牢固，各部螺栓涂油。
附图：
HY10WT-42/120型氧化锌避雷器安装图。
避雷器的工艺流程
避雷器的工艺流程避雷器是一种用于防护电力设备和线路免受雷电侵害的重要设备。
下面，我们就来介绍一下避雷器的工艺流程。
首先，避雷器的工艺流程首要任务是选材。
避雷器的内部材料主要由氧化锌（ZnO）陶瓷、金属氧化物粉末、导体元件以及绝缘材料等构成。
这些材料的选用需要考虑到其导电性、耐高温、耐腐蚀等特性。
接下来，是陶瓷的制备。
首先，将氧化锌和其他金属氧化物粉末混合，并加入合适的绝缘材料，形成配方。
然后，根据配方将原料倒入球磨机中进行球磨混合。
球磨后的混合物经过筛网分级，得到所需的颗粒大小。
最后，将颗粒料放入模具中，并在高温下烧结，形成硬度高、密度均匀的陶瓷坯体。
制备好的陶瓷坯体还需要进行后续的加工。
首先是外观处理，通过机械研磨、抛光等工艺，使陶瓷表面光滑、无瑕疵，确保产品的审美和品质。
接着是导体元件的安装。
将已加工好的导体元件焊接在陶瓷上，确保良好的电性能和机械强度。
之后，进行绝缘处理。
通过涂覆绝缘材料，提高产品的电绝缘性能，抵抗湿气和外界环境的影响。
此外，避雷器中的金属外壳也需要经过一系列的加工工艺。
首先，根据设计图纸，将金属板材剪切成所需尺寸。
然后，通过冲压、折弯等工艺，使板材成型，并进行表面处理，如喷涂、电镀等，增加产品的耐腐蚀性和美观性。
最后，将陶瓷和金属外壳组装在一起，并进行电气性能测试和外观品检。
最后，是避雷器的包装和出厂。
将经过严格检验合格的避雷器产品，根据规定进行标识和包装，链条式装箱，确保运输过程中不会受损。
然后，将产品储存在干燥通风的仓库中，等待出售或发货。
综上所述，避雷器的工艺流程包括选材、陶瓷制备、陶瓷加工、金属外壳加工、组装和包装等环节。
每一道工序都需要严格控制质量，确保产品在使用过程中的可靠性和耐久性。
只有通过严格的工艺流程和质量管理，才能生产出优质的避雷器产品，为电力设备和线路提供可靠的防雷保护。
避雷器的工艺流程
避雷器的工艺流程
《避雷器的工艺流程》
避雷器是一种用于保护电气设备免受雷击或过电压损害的重要设备。
其工艺流程包括材料采购、加工制造、组装调试和质量检测等几个环节。
首先是材料采购。
避雷器的主要材料包括锌氧化物、陶瓷、铝合金等，这些材料的质量直接影响到避雷器的性能和安全性。
因此，生产厂家需要选择优质的原材料供应商，确保材料的质量和稳定性。
接下来是加工制造。
首先是锌氧化物的制备，需要将锌锭熔化后制成氧化锌颗粒；然后是陶瓷绝缘子的制造，需要通过陶瓷成型、烧结等工艺完成；最后是铝合金外壳的加工，需要将铝合金材料进行切割、冲压和焊接等工艺。
通过这些加工制造的过程，避雷器的各个部件逐渐成型，为后续的组装调试做好准备。
然后是组装调试。
在这一过程中，需要将各个部件组装在一起，并进行电气接线和调试。
在组装调试过程中，需要严格按照技术要求进行操作，确保避雷器的正常安全运行。
最后是质量检测。
质量检测是避雷器生产过程中非常重要的一个环节，其主要包括外观检查、性能测试和耐压测试等内容。
通过质量检测，可以及时发现和排除避雷器制造过程中存在的缺陷和问题，确保产品的质量和稳定性。
总的来说，避雷器的工艺流程是一个复杂而严谨的过程，需要生产厂家严格按照要求进行操作，以确保避雷器的性能和安全性。
同时，也需要充分发挥科技和管理手段，不断提高工艺水平，以适应市场需求的不断变化。
避雷器施工方案作业方案
避雷器施工方案作业方案引言概述：避雷器是一种用于保护建筑物和设备免受雷击的重要设备。
在进行避雷器的施工方案作业方案时，需要严格按照相关规范和标准进行操作，以确保施工质量和安全。
本文将详细介绍避雷器施工方案作业方案的相关内容。
一、施工前准备1.1 确定施工方案：在进行避雷器施工之前，需要根据建筑物的结构和周围环境情况确定合适的施工方案，包括避雷器的类型、位置和数量。
1.2 准备施工材料：根据施工方案确定所需的材料和工具，包括避雷器、连接件、导线等，确保施工过程顺利进行。
1.3 安全检查：在施工前应对施工现场进行安全检查，确保施工人员和设备的安全，同时要注意周围环境的安全。
二、施工过程2.1 安装避雷器：根据施工方案确定的位置和数量，将避雷器安装在建筑物上，确保安装牢固并符合相关标准。
2.2 连接导线：将避雷器与建筑物的接地系统连接，确保导线的连接牢固可靠，避免因连接不良导致雷击损坏。
2.3 调试测试：在完成避雷器的安装和连接后，进行调试测试，确保避雷器正常工作，能够有效地对雷击进行保护。
三、施工质量控制3.1 施工记录：在施工过程中要做好详细的施工记录，包括施工方案、材料使用情况、施工人员等信息，以便日后的维护和检查。
3.2 质量检验：在施工完成后要进行质量检验，检查避雷器的安装是否符合标准要求，确保施工质量达到预期目标。
3.3 安全交底：在施工结束后要对施工人员进行安全交底，告知避雷器的使用方法和注意事项，确保建筑物和设备能够得到有效的保护。
四、施工后维护4.1 定期检查：定期对避雷器进行检查和维护，确保其正常工作，避免因长期使用而导致的损坏或失效。
4.2 清洁保养：定期清洁避雷器和导线，防止积灰和腐蚀，保持其良好的导电性能。
4.3 更新升级：根据避雷器的使用情况和技术发展，及时对避雷器进行更新升级，以提高其保护效果和使用寿命。
五、总结建议5.1 遵守规范：在进行避雷器施工方案作业方案时，要严格遵守相关规范和标准，确保施工质量和安全。
