模电放大电路中的反馈
模电第五章答案解析
【例5-1】电路如图 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
图(a) 图(b)【相关知识】负反馈及负反馈放大电路。
【解题思路】（1）根据瞬时极性法判断电路的反馈极性及类型。
（2）根据反馈网络求电路的反馈系数。
【解题过程】（1）判断电路反馈极性及类型。
在图(a)中，电阻网络构成反馈网络，电阻两端的电压是反馈电压，输入电压与串联叠加后作用到放大电路的输入端（管的）；当令=0时，＝0，即正比与；当输入信号对地极性为♁时，从输出端反馈回来的信号对地极性也为♁，故本电路是电压串联负反馈电路。
在图（b）电路中，反馈网络的结构与图（a）相同，反馈信号与输入信号也时串联叠加，但反馈网络的输入量不是电路的输出电压而是电路输出电流（集电极电流），反馈极性与图（a）相同，故本电路是电流串联负反馈电路。
（2）为了分析问题方便，画出图(a) 、(b)的反馈网络分别如图（c）、(d)所示。
图(c) 图(d)由于图(a)电路是电压负反馈，能稳定输出电压，即输出电压信号近似恒压源，内阻很小，计算反馈系数时，不起作用。
由图（c）可知，反馈电压等于输出电压在电阻上的分压。
即故图(a)电路的反馈系数由图（d）可知反馈电压等于输出电流的分流在电阻上的压降。
故图(b)电路的反馈系数【例5-2】在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若从放大电路的输出回路有通路引回其输入回路，则说明电路引入了反馈。
（2）若放大电路的放大倍数为“＋”，则引入的反馈一定是正反馈，若放大电路的放大倍数为“−”，则引入的反馈一定是负反馈。
（3）直接耦合放大电路引入的反馈为直流反馈，阻容耦合放大电路引入的反馈为交流反馈。
（4）既然电压负反馈可以稳定输出电压，即负载上的电压，那么它也就稳定了负载电流。
（5）放大电路的净输入电压等于输入电压与反馈电压之差，说明电路引入了串联负反馈；净输入电流等于输入电流与反馈电流之差，说明电路引入了并联负反馈。
模电放大电路公式
模电放大电路公式模拟电路设计中的放大电路可以采用多种不同的拓扑和设计方法，每种方法都有其特定的公式和特性。
以下是一些常见的放大电路公式。
1.基本放大电路公式：放大电路的基本公式是电流倍增关系和电压增益关系。
对于共射放大电路，其电流倍增率为：β = ic / ib其中，ic是集电极电流，ib是基极电流。
电压增益为：Av = vo / vi其中，vo是输出电压，vi是输入电压。
2.电压放大器公式：电压放大器的电压增益公式可以通过放大器的输入和输出电压之间的关系来表示。
一般情况下，电压放大器的电压增益可以通过放大器中的电流倍增率和电阻值来计算。
例如，共射放大器的电压增益公式为：Av = - β * Rc / re其中，Rc是集电极电阻，re是发射极电阻。
3.电流放大器公式：电流放大器的电流增益公式可以通过放大器的输入和输出电流之间的关系来表示。
一般情况下，电流放大器的电流增益可以通过放大器中的电压增益和电阻值来计算。
例如，共射放大器的电流增益公式为：Ai=β*(Rc/Re)其中，Rc是集电极电阻，Re是发射极电阻。
4.差分放大器公式：差分放大器是一种常用的放大电路，可以对输入信号进行放大。
差分放大器的增益公式可以通过输入和输出电压之间的关系来表示。
一般情况下，差分放大器的增益公式为：Ad = gm * Rd其中，gm是差分对的跨导，Rd是差分对的负载电阻。
5.反馈放大器公式：反馈放大器是一种通过在放大电路中添加反馈电路来改变增益和频率响应的放大器。
反馈放大器的增益公式可以通过输入和输出电压之间的关系来表示。
一般情况下，反馈放大器的增益公式为：Af=Av/(1+β*Af)其中，Av是放大器的开环增益，β是反馈电阻和输入电阻之比，Af 是放大器的反馈增益。
这些是一些常见的模拟放大电路的基本公式，用于计算电压增益、电流增益和反馈增益等参数。
在实际设计中，根据具体的电路拓扑和设计需求，还可以采用其他公式和方法来计算放大电路的性能和参数。
模电放大电路
模电放大电路模拟电子放大电路是指利用半导体器件或真空管等元件进行信号放大的电路。
在现代电子技术中，放大电路被广泛应用于各种电子设备中，如音频放大器、射频放大器等。
放大电路的基本功能是将输入信号进行放大，使其增加到适合后续电路处理的水平。
放大电路通常由输入端、输出端和放大元件组成。
其中，放大元件是实现信号放大的关键部分。
常见的放大元件有晶体管、场效应管和真空管等。
晶体管是现代电子设备中最常用的放大元件之一。
晶体管放大电路的基本工作原理是通过控制输入端的电流或电压，来控制输出端的电流或电压，从而实现信号放大。
在模拟电子放大电路中，常见的放大方式有共射、共基和共集三种。
共射放大电路是最常见的一种方式，其特点是输入信号与输出信号相位相反。
共集放大电路则是输出信号与输入信号相位相同。
放大电路的设计需要考虑许多因素，如电路的增益、带宽、失真、稳定性等。
增益是指输入信号与输出信号之间的比例关系，通常以倍数或分贝为单位。
带宽是指放大电路能够放大的频率范围，通常以赫兹为单位。
失真是指放大电路输出信号与输入信号之间的差异，通常以百分比或分贝为单位。
稳定性是指放大电路在工作过程中能够保持一定的性能和特性。
为了提高放大电路的性能，可以采用一些技术手段。
例如，可以通过负反馈来降低失真和增加稳定性。
负反馈是指将输出信号的一部分反馈到输入端，与输入信号相比较，从而减小输出信号的差异。
此外，还可以采用多级放大电路来增加整体的增益和带宽。
在实际应用中，放大电路经常用于音频放大器中。
音频放大器是将音频信号放大到足够大的水平，以驱动扬声器等音响设备。
音频放大器通常需要具备良好的音质和低失真的特点。
除了音频放大器，模拟电子放大电路还广泛应用于射频放大器中。
射频放大器是将射频信号放大到足够大的水平，以满足通信系统或雷达系统等的要求。
射频放大器需要具备高增益、高效率和稳定性的特点。
模拟电子放大电路是现代电子技术中不可或缺的一部分。
通过合理设计和优化，可以实现信号的放大和处理，从而满足各种电子设备的需求。
模电实验报告-实验二两级放大电路实验
模电实验报告-实验⼆两级放⼤电路实验模电实验报告实验名称：实验时间：第（）周，星期（），时段（）实验地点：教（）楼（）室指导教师：学号：班级：姓名：实验三两级放⼤电路⼀、实验⽬的进⼀步掌握交流放⼤器的调试和测量⽅法，了解两级放⼤电路调试中的某些特殊问题；⼆、实验电路实验电路如图5-1所⽰，不加C F ，R F 时是⼀个⽆级间反馈的两级放⼤电路。
在第⼀级电路中，静态⼯作点的计算为3Β11123R V V R R R ≈++, B1BE1E1C156V V I I R R -≈≈+, CE11C1456()V V I R R R =-++ 9B21789R V V R R R ≈++, B2BE2E2C21112V V I I R R -≈≈+, C2CE21101112()V V I R R R =-++图5-1 实验原理图第⼀级电压放⼤倍数14i2V1be115(//)(1)R R A r R ββ=-++其中i2789be2211()////[(1)]R R R R r R β=+++第⼆级电压放⼤倍数21013V2be2211(//)(1)R R A r R ββ=-++总的电压放⼤倍数O1O2O2V V1V2O1ii V V V A A A V V V ===gg gg gg 三、预习思考题1、学习mutisim2001或workbenchEDA5.0C 电⼦仿真软件2、按实际电路参数，估算E1I 、CE1V 、C1I 和E2I 、CE2V 、C2I 的理论值3、按预定静态⼯作点，以β1 =β2 = 416计算两级电压放⼤倍数V A4、拟定Om V g的调试⽅法四、实验内容和步骤1、按图5-1连接电路（三极管选⽤元件库中NPN 中型号National 2N3904）2、调整静态⼯作点调节R 1和R 7分别使E1V =1.7V ，E2V =1.7V 左右，利⽤软件菜单Analysis 中DC OpratingPoint 分析功能或者使⽤软件提供的数字万⽤表（Multimeter ）测量各管C V 、E V 、B V 。

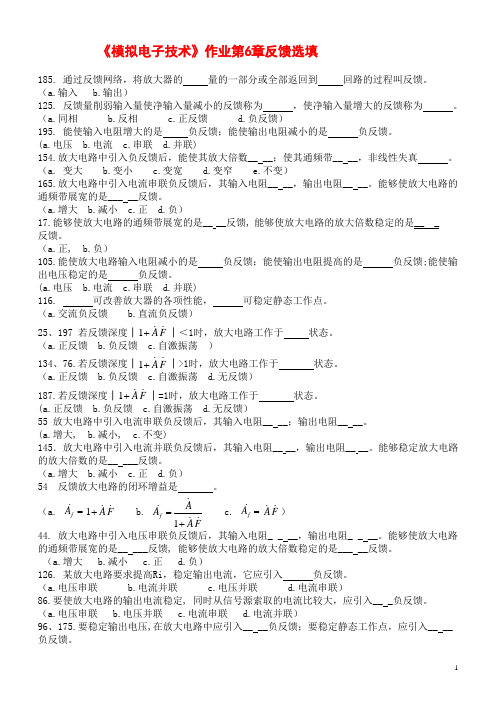

模电作业第6章反馈选填题目
《模拟电子技术》作业第6章反馈选填185. 通过反馈网络，将放大器的 量的一部分或全部返回到 回路的过程叫反馈。
（a.输入 b.输出）125. 反馈量削弱输入量使净输入量减小的反馈称为 ，使净输入量增大的反馈称为 。
（a.同相 b.反相 c.正反馈 d.负反馈）195. 能使输入电阻增大的是 负反馈；能使输出电阻减小的是 负反馈。
(a.电压 b.电流 c.串联 d.并联)154.放大电路中引入负反馈后，能使其放大倍数__ __；使其通频带__ __，非线性失真 。
（a. 变大 b.变小 c.变宽 d.变窄 e.不变）165.放大电路中引入电流串联负反馈后，其输入电阻__ __，输出电阻__ __。
能够使放大电路的通频带展宽的是___ __反馈。
（a.增大 b.减小 c.正 d.负）17.能够使放大电路的通频带展宽的是__ __反馈, 能够使放大电路的放大倍数稳定的是__ _反馈。
（a.正, b.负）105.能使放大电路输入电阻减小的是 负反馈；能使输出电阻提高的是 负反馈;能使输出电压稳定的是 负反馈。
(a.电压 b.电流 c.串联 d.并联)116. 可改善放大器的各项性能， 可稳定静态工作点。
（a.交流负反馈 b.直流负反馈）25、197 若反馈深度│1..A F +│＜1时，放大电路工作于 状态。
（a.正反馈 b.负反馈 c.自激振荡 ）134、76.若反馈深度│1..A F +│>1时，放大电路工作于 状态。
（a.正反馈 b.负反馈 c.自激振荡 d.无反馈）187.若反馈深度│1..A F +│=1时，放大电路工作于 状态。
(a.正反馈 b.负反馈 c.自激振荡 d.无反馈）55 放大电路中引入电流串联负反馈后，其输入电阻__ __；输出电阻__ __。
(a.增大, b.减小, c.不变)145．放大电路中引入电流并联负反馈后，其输入电阻__ __，输出电阻__ __。
能够稳定放大电路的放大倍数的是__ ___反馈。
模电14反馈的基本概念和判断方法
教案
课程名称：模拟电子技术___ 适用专业：电子信息工程技术 _ 总课时： _____ 80_________ 任课教师：陈燕熙_______ 职称：无_______ _
重庆电信职业学院制
二〇一四年四月二十三日
填写说明
1.教案编写要求内容简明、条理清楚、教学目的明确、教学内容设置合理、重点难点清晰；以简案为主。
2.教案按一个教学单元编制，一个教学单元原则上为2-4课时，具体的课时可根据实际情况而定。
3.单元内容：指本教学单元的主题内容，可以是课题、训练项目、工作任务或是教学模块。
重庆电信职业学院课程教案
[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
模电第四版习题解答
模电第四版习题解答 YUKI was compiled on the morning of December 16, 2020模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √)GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
模电实验心得5篇
模电实验心得5篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告大全、培训计划、策划方案、合同协议、规章制度、应急预案、心得体会、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays for everyone, such as report summaries, training plans, planning plans, contract agreements, rules and regulations, emergency plans, reflections, teaching materials, essay summaries, and other sample essays. If you want to learn about different sample essay formats and writing methods, please stay tuned!模电实验心得5篇优秀的心得体会可以帮助我们分享自己的内心，反思心得体会时，我们可以更加珍惜人生中的美好瞬间和珍贵经历，下面是本店铺为您分享的模电实验心得5篇，感谢您的参阅。
模电第二章 基本放大电路
T ( C U B ) 不 E I B I C 变
温度T (C) IC ，
若此时I B
，则I
、
CQ
U CEQ在输出特性坐标
系中的位置就可能
基本不变。
2.4 放大电路静态工作点的稳定
一、典型电路
消除方法：增大Rb，减小Rc，减小β。
例2-1:由于电路参数的改变使静态工作点产生如图所示变化。 试问（1）当Q从Q1移到Q2、 从Q2移到Q3、 从Q3移到Q4时， 分别是电路的哪个参数变化造成的？这些参数是如何变化的？
4mA 3mA 2mA 1mA
40µA
Q3
Q4
30µA 20µA
IB=10µA
2 6 m V
2 6 m V
r b e 2 0 0 ( 1 ) I E Q 2 0 0 ( 1 3 0 ) 1 . 2 m A 8 7 1 . 6 7
R i R b ∥ r b e r b e 8 7 1 . 6 7 R o R c 6 k
2.4 放大电路静态工作点的稳定
温度对Q点的影响
2、放大电路的动态分析（性能指标分析）
（1）放大电路的动态图解分析法
结论: 1. ui uBE iB iC uCE uo
阻容耦合共射放大电路
2、放大电路的动态分析（性能指标分析）
（1）放大电路的动态图解分析法 二、图解分析
结论: 2. uo与ui相位相反；3. 测量电压放大倍数；4. 最大不失 真输出电压Uom （UCEQ －UCES与 VCC－ UCEQ ，取其小者，除以 2 ）。
Q
UBE/V
UBEQ VCC
1、放大电路的静态工作点 （2）图解法确定静态工作点
模电课后答案
模拟电子技术基础第1章 常用半导体器件1.9测得放大电路中六只晶体管的直流电位如图P1.9所示。
在圆圈中画出管子，并说明它们是硅管还是锗管。
图P1.9解:如解图1.9。
解图1.9第2章 基本放大电路习题2.5在图P2.5所示电路中,已知晶体管的β=80,ber =1kΩ,20iU mV = ,静态时0.7BEQ U V =,4CEQ U V =,20BQ I A μ=。
判断下列结论是否正确，在括号内打“√”和“×”表示。
(1)342002010uA -=-=-⨯ (×) (2)4 5.710.7uA =-=- (×) (3)8054001u A ⨯=-=- (×) (4)80 2.52001uA ⨯=-=- (√) (5)20120i R k k =Ω=Ω (×) (6)0.7350.02i R k k =Ω=Ω (×) (7)3i R k ≈Ω (×) (8)1i R k ≈Ω (√) (9)5OR k =Ω (√) (10) 2.5O R k =Ω (×)(11)20S U mV ≈ (×) (12)60SU mV ≈ (√)2.7电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。
分别计算L R =∞和3L R k =Ω时的Q 点、uA 、i R 和o R 。
解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为：22CC BEQBEQ BQ bsV U U I A R R μ-=-≈1.76CQ BQ I I mA β=≈'26(1)1.3be bb EQmVr r k I β=++≈Ω 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为：6.2CEQ CC CQ c U V I R V =-≈； 308c ubeR A r β=-≈-// 1.3i b be be R R r r k =≈≈Ω； 93beusube sr A A r R ≈⋅≈-+5o c R R k ==Ω3L R k =Ω时，静态管压降、电压放大倍数分别为：(//) 2.3LCEQ CC CQ c L L cR U V I R R VR R =-≈+用基尔霍夫电流定律容易理解(//)115c L u be R R A r β=-≈- 34.7be us ube sr A A r R ≈⋅≈-+ // 1.3i b be be R R r r k =≈≈Ω 5o c R R k ==Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Fiu
If U0
模电课件
4、电流并联负反馈
闭 环 放 大 倍 数Aiif
I0 Ii
反 馈 系 数Fii
If I0
§6.4 深度负反馈放大电路放大倍数的分析
一、深度负反馈的实质
Af
X0 Xi
X0 Xi Xf
Xi
AXi AFXi
A 1 AF
2020/5/1 ( X0 AXi
Xf 模F电课X件0 AFXi)
二、反馈的形式与判断 若放大电路中存在将输入回路与输出回路相连接的通路，即
为反馈通路，并由此影响了放大电路的净输入，则表明电路引 入了反馈，否则电路便没有引入反馈。
1、正反馈与负反馈 使放大电路净输入量增大的反馈称为正反馈；使放大电路净
输入量减小的反馈称负反馈。 2判020/5断/1 的方法：瞬时极性法 模电课件
④若1+AF=0， Af →∞，引起放大器产生自激振荡。 深度负反馈的实质：
当1 AF 1时, Af
1AAF
F1
X0 Xf
Af
X0 Xi
Xi Xf
Xi Xi Xf 0
深度负反馈的实质是净输入量近似等于零，在近似分析时
忽略202净0/5/1输入量。但不同组态，忽模电略课件的净输入量不同。
2020/5/1
模电课件
（3）串联反馈和并联反馈的判定方法 对于交流分量而言，若信号的输入端和反馈网络的比较端接于同 一点，则为并联反馈，否则为串联反馈。
R3、R6反馈回路构成的 是串联电压负反馈，R5构成 的是串联电流负反馈。
5、负反馈的四种组态 交流负反馈有四种组态：电压串联、电压并联、电流串联和
净输入量uD= uP－ uN ，反馈信号使 净输入量减小，引入的是负反馈。输出
量全部反馈。
净输入量uBE= uI－ uF，反馈信号使 净输入量减小，引入的是负反馈。
2、直流反馈与交流反馈
通过反馈是存在于放大电路的直流通路之中还是交流通路之
中，来判断电路引入的是直流反馈还是交流反馈。
2020/5/1
1、电压串联负反馈
闭环放大倍数 Auuf 2、电流串联负反馈
U0 Ui
反馈Hale Waihona Puke 数FuuUf U0
闭环
2020/5/1
放
大
倍
数Aiuf
I0 Ui
模电课件
反 馈 系 数Fui
Uf I0
3、电压并联负反馈
闭 环 放 大 倍 数Auif
U0 Ii
反 馈 系 数Fiu
If U0
2020/5/1
Auif
U0 Ii
Xi : 净 输 入 量 X0 : 输 出 量 : 表 示 信 号Xi和Xf 叠 加
近似分析时,认为方块图中的信号是单向流通的.
Xi Xi Xf
开环增益 :
A
X0 Xi
闭环增益
2020/5/1
:
Af
X0 Xi
反馈系数 : F
Xf X0
环路放大倍数 模电课件
:
AF
X0 Xi
Xf X0
Xf Xi
二、负反馈放大电路的四种基本组态
理想运放的虚短与虚断:
补充
iP
iN
当理想运放工作在线性区时: u0= Aod ( uP － uN )，由于u0为有限值，而理想运放Aod =∞， 所以uP － uN =0，即uP = uN ，称为虚短； 因为净输入电压为零，而理想运放的输入电阻为无穷大，
所以两个输入电流为零，即iP = iN =0，称为虚断。
2020/5/1
负反馈
线性
模电课件
虚断，虚短
二、深度负反馈放大电路的计算
1、电压串联负反馈
Auuf :闭环放大倍数 Auf :闭环电压放大倍数
Auuf
U0 Ui
虚短U0 Uf
1 Fuu
Fuu
Uf U0
虚
断
R1
R1 R2
Auf
电20流20/5并/1 联。（正反馈也是这四模种电课组件 态）
例题： 判断电路中引入的是哪种组态的交流负反馈。
2020/5/1
模电课件
2020/5/1
模电课件
§6.2 负反馈放大电路的四种基本组态 §6.3 负反馈放大电路的方块图及一般表达式
一、负反馈放大电路的方块图表示法
Xi : 输 入 量 Xf : 反 馈 量
判定方法2——按电路结构判定。在交流通路中，若放大电路 的输出端和反馈网络的取样端处在同一个放大器件的同一电极上， 则为电压反馈，否则为电流反馈。
R3、R6反馈回路构成的是 电压反馈，R5构成的是电流反 馈。
2020/5/1
模电课件
4、串联反馈与并联反馈 按比较方式划分，可以分为串联反馈和并联反馈。
（1）串联反馈：对交流信号而言，信号源、基本放大电路、反 馈网络在比较端是串联连接，则为串联反馈，反馈信号和输入信 号以电压的形式进行叠加，产生净输入量，ui ui u f 。
（2）并联反馈：对交流信号而言，信号源、基本放大电路、反 馈网络在比较端是并联连接，则为并联反馈，反馈信号和输入信 号以电流的形式进行叠加，产生净输入量， ii ii i f 。
中频时：
A Af 1 AF
讨论：①若1+AF>1时，Af <A，引入负反馈(A 、F和Af同号); ②若1+AF >>1 ，可认为引入深度负反馈 Af 1 ，放大 F
倍数几乎仅仅决定于反馈网络。用集成运放组成的负反馈放大电路，
都是深度负反馈。
③若1+AF<1时， Af >A，引入正反馈（ A 、F 异号）；
（2）电流反馈：对交流信号而言，若反馈网络、负载在取
样端是串联连接，则称为串联取样。由于在这种取样方式下，
Xf正比于输出电流， 所以又称为电流反馈。
2020/5/1
模电课件
（3）电压反馈与电流反馈的判定 判定方法1——输出短路法。假设基本放大电路的输出电压
u0 0 ，若其反馈信号消失，则为电压反馈，否则为电流反馈。
模电课件
引入直流反馈，没有交流反馈。 引入交流反馈，没有直流反馈。
2020/5/1
引入负反馈，既有直流 反馈，又有交流反馈。
模电课件
3、电压反馈与电流反馈
按取样方式划分，反馈可分为电压反馈和电流反馈。 （1）电压反馈：对交流信号而言，若反馈网络、负载在取样 端是并联连接，则称为并联取样。由于在这种取样方式下，Xf 正比于输出电压， 所以又称为电压反馈。
净输入量uD= uP－ uN，反馈信号使 净输入量减小，引入的是负反馈。输出 量部分反馈。
净输入量uD= uP － uN ，反馈信号使 净输入量增大，引入的是正反馈。
2020/5/1
净输入量iN= iI－ iF，反馈信号使净 输入量减小，引入的是负反馈。
运放理想化：A模o电d课件 , rid , KCMR
