电容补偿柜的电容容量如何计算 (2)
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算?（此文章讲的很透彻，很好的一篇文章）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量
电容器容量的换算公式为（指三相补偿电容器）：
Q=√3×U×I ; I＝0.314×C×U/√3 ; C=Q/(0.314×U×U)
上式中Q为补偿容量，单位为(Kvar)，U为额定运行电压，单位为(KV)，I为补偿电流，单位为(A)，C为电容值，单位为(F)。
式中0.314＝2πf/1000。
1. 例如：一补偿电容铭牌如下: 型号:BZMJ0.4-10-3 , 3: 三相补偿电容器; 额定电压:0.4KV; 额定容量:10Kvar ; 额定频率:50Hz ; 额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A 代入上面的公式，计算，结果相符合。
2. 200KVA变压器无功补偿柜匹配电容多少最合理?
一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配电变压器,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
3. 例如：有7.5KW电机12台，5.5KW的电机4台，11KW的电机2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。
一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。
电容器补的太少，起不到多大作用，需要从网上吸收无功，功率因数会很低，计费的无功电能表要“走字”，记录正向无功；电容器补的太多，要向网上送无功，网上也是不需要的，计费的
无功电能表也要“走字”，记录反向无功；供电企业在月底计算电费时，是将正向无功和反向无功加起来算作总的无功的。
供电企业一般将功率因数调整电费的标准定为0.9。
若月度平均功率因数在0.9以下，就要罚款，多支出电费；若月度平均功率因数在0.9以上，就受奖励，少支出电费；你现的无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
总补偿容量为：Q=4*14+6*40=56+240=296Kvar，远远大于最大补偿量80Kvar，全投入时用不了，反向无功会很多，不投入时又没有用途，长期带电又多个事故点，故说它匹配不合理。
以30%补偿量估算，你应安装60Kvar的电容，因你已有电容器了，建议只用4台14Kvar的电容，其它的就不要了，总补偿量为56Kvar，也就近似了，能够满足要求。
要想提高功率因数，就要使电能表的“正向”和“反向”无功均不走，或少走。
因而，你的电容就要根据负荷情况进行调整，你可将4台14Kvar 电容器分为4组，功率因数低于0.9时，就多投入一组，功率因数高于0.98时，就少投入一组。
由于值班电工不可能长期盯着功率因数表，建议你安装“功率因数自动控制装置”，厂家很多，你可以在网上查，由“功率因数自动控制装置”自动投切4组电容，保证你的功率因数在0.9以上，就能受到奖励了。
4. 请问如何计算无功补偿电容器的额定电流, 如40Kvar的电容器.另外10KV与0.4KV下计算有何不同?
公式：I＝P/（√3×U），I表示电流，单位“安培”（A）；P表示功率，单位：无功“千乏”（Kvar），有功“千瓦”（KW）；√3约等于1.732；U表示电压，单位“千伏”（KV）。
I＝40/（1.732×10）（10KV的电容） I＝2.3（A）
I＝40/（1.732*0.4），（0.4KV的电容） I＝57.7（A）。
例如：某工地上有1台空压机，功率为132KW，额定电流为258.6A，测到的功率因数为0.76，现在要想把功率因数提高到0.95，该补偿多大的电容。
查表，可得知补偿系数为：0.526。
132*0.526=69.432（KVAR）。

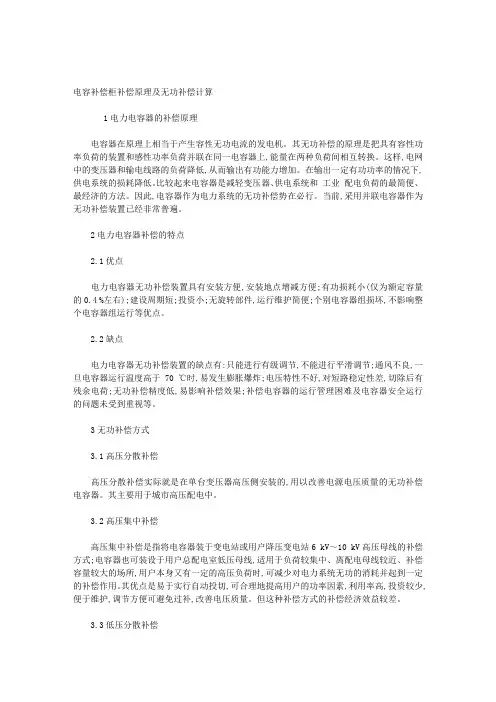

电容补偿柜补偿原理及无功补偿计算
电容补偿柜补偿原理及无功补偿计算1电力电容器的补偿原理电容器在原理上相当于产生容性无功电流的发电机。
其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。
这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。
在输出一定有功功率的情况下,供电系统的损耗降低。
比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。
因此,电容器作为电力系统的无功补偿势在必行。
当前,采用并联电容器作为无功补偿装置已经非常普遍。
2电力电容器补偿的特点2.1优点电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小(仅为额定容量的0.4 %左右);建设周期短;投资小;无旋转部件,运行维护简便;个别电容器组损坏,不影响整个电容器组运行等优点。
2.2缺点电力电容器无功补偿装置的缺点有:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。
3无功补偿方式3.1高压分散补偿高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。
其主要用于城市高压配电中。
3.2高压集中补偿高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。
其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。
但这种补偿方式的补偿经济效益较差。
3.3低压分散补偿低压分散补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。
电容器补偿容量计算和安装容量【海文斯电气】
电容器补偿容量计算和安装容量【海文斯电气】
1、电容器补偿容量计算
在电网实现无功补偿实际上是通过对电容器进行投切来进行的，使电网系统能够处于稳定状态。
通过确定电容器容量的补偿容量，可提高整个无功补偿系统的可靠性以及补偿效果。
但在进行无功补偿之前必须要确定所需补偿容量的大小，这就需要掌握电容器补偿容量的计算方式。
假设配电网中的有功功率为P，所需补偿的无功功率为Q C，补偿前的功率因数为cosα，补偿后要得到的目标功率因数为cosβ，则补偿容量可用下图计算：
通过Q C=U2ωC可以计算出补偿所需要的电容器容量，即：
如果无功补偿投入与切除电容器的功率因数门限分别设定为cosθ1、cosθ2，则通过计算，可得到的补偿容量公式如下图所示。
2、电容器安装容量分组方式
在实际应用中，如果一次投入电容器组容量过大，会对电网造成冲击。
所以在得出补偿容量之后，需要把电容器分成多组进行投切。
合理的分组，可以使各组电容器的投切次数基本相等，降低电容器投切频率，从而提高了电容器的使用寿命。
电容器的分组方式可分为等容分组与不等容分组方式。
所谓的等容分组方式，就是各组电容器的容量相等，这样比较容易控制，在补偿时各组电容器可以相互替换。
海文斯电气给出的建议是让各分组电容器容量不相等，例如需要补偿200kvar，可采取180kvar、20kvar进行组合补偿，日常自动采用180kvar补偿，当补偿不够是，投切20kavr的分组，这样可以大大提高补偿精度。
在综合考虑补偿效果和经济效益的前提下，海文斯电气给出的建议是采用容量不相等分组方式，该方式控制过程虽然较为复杂，但是可大大提高补偿精度。
电容无功补偿装置输出容量计算
电容无功补偿装置输出容量计算电容无功补偿装置主要用于电力系统中的无功补偿，它能够有效地提高功率因数，提高电网供电质量，并减轻线路的负载损耗。
在实际应用中，根据电力系统的负荷情况和电容无功补偿装置的容量要求，需要对其输出容量进行合理计算。
一、电容无功补偿装置的功率计算无功功率Q与电容器的容量C之间的关系为：Q=V^2*Xc其中，V为电压，Xc为电容器的感抗，Xc为1/(2*π*f*C)，f为频率。
有功功率P与电容器的容量C之间的关系为：P=P0-Q其中，P0为电容无功补偿装置的有功功率。
因此，电容无功补偿装置的输出容量可以根据所需的无功功率来计算。
二、电容无功补偿装置的容量选择1.电力系统的负载情况：根据负载情况来确定所需的无功功率，进而确定电容器的容量。
2.功率因数的要求：根据电力系统的要求，确定所需的功率因数，计算出所需的无功功率，再根据电容器的容量计算出所需的输出容量。
3.电容器的运行条件：根据电容器的额定电压和电流来确定所需的容量，以保证电容器能够正常运行。
4.装置的运行模式：根据电力系统的补偿对象和运行模式来确定所需的输出容量。
通过以上因素的综合考虑，可以合理地选择电容无功补偿装置的输出容量。
三、实际应用案例假设电力系统的负荷为1000kVA，功率因数为0.8，需要提高功率因数至0.95、根据上述电容无功补偿装置的功率计算公式，可以计算出所需的无功功率：Q = P * tan(acos(0.95) - acos(0.8))= 1000kW * tan(acos(0.95) - acos(0.8))≈286.82kVAR根据电容器的感抗公式和频率50Hz，可以计算出所需的电容器容量：Xc=1/(2*π*f*C)C=1/(2*π*f*Xc)=1/(2*π*50*286.82)≈112.65uF因此，此电力系统需要提供约112.65uF的电容无功补偿装置来满足所需的输出容量。
综上所述，电容无功补偿装置的输出容量的计算需要综合考虑电力系统的负荷情况、功率因数要求、电容器的运行条件和装置的运行模式等因素，并根据功率计算公式来确定所需的无功功率，进而计算出所需的输出容量。
无功补偿柜电容器容量的计算
无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。
容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。
那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。
我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。
其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。
场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。
问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。
希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。
主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。
由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。
这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。
①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。
电容补偿容量计算

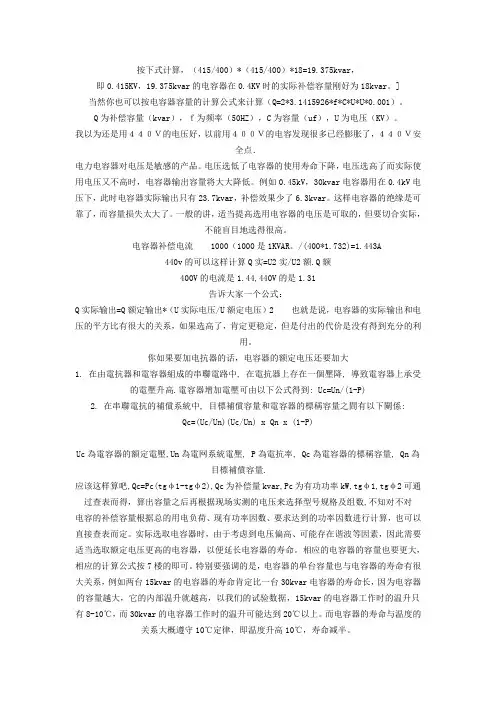

按下式计算，（415/400）*（415/400）*18=19.375kvar，即0.415KV，19.375kvar的电容器在0.4KV时的实际补偿容量刚好为18kvar。
] 当然你也可以按电容器容量的计算公式来计算（Q=2*3.1415926*f*C*U*U*0.001）。
Q为补偿容量（kvar），ｆ为频率（50HZ），C为容量（uf），U为电压（KV）。
我以为还是用４４０Ｖ的电压好，以前用４００Ｖ的电容发现很多已经膨胀了，４４０Ｖ安全点．电力电容器对电压是敏感的产品。
电压选低了电容器的使用寿命下降，电压选高了而实际使用电压又不高时，电容器输出容量将大大降低。
例如0.45kV，30kvar电容器用在0.4kV电压下，此时电容器实际输出只有23.7kvar，补偿效果少了6.3kvar。
这样电容器的绝缘是可靠了，而容量损失太大了。
一般的讲，适当提高选用电容器的电压是可取的，但要切合实际，不能盲目地选得很高。
电容器补偿电流1000（1000是1KVAR。
/(400*1.732)=1.443A440v的可以这样计算Q实=U2实/U2额.Q额400V的电流是1.44,440V的是1.31告诉大家一个公式：Q实际输出=Q额定输出*（U实际电压/U额定电压）2 也就是说，电容器的实际输出和电压的平方比有很大的关系，如果选高了，肯定更稳定，但是付出的代价是没有得到充分的利用。
你如果要加电抗器的话，电容器的额定电压还要加大1. 在由電抗器和電容器組成的串聯電路中, 在電抗器上存在一個壓降, 導致電容器上承受的電壓升高.電容器增加電壓可由以下公式得到: Uc=Un/(1-P)2. 在串聯電抗的補償系統中, 目標補償容量和電容器的標稱容量之間有以下關係:Qc=(Uc/Un)(Uc/Un) x Qn x (1-P)Uc為電容器的額定電壓,Un為電网系統電壓, P為電抗率, Qc為電容器的標稱容量, Qn為目標補償容量.应该这样算吧,Qc=Pc(tgφ1-tgφ2),Qc为补偿量kvar,Pc为有功功率kW,tgφ1,tgφ2可通过查表而得，算出容量之后再根据现场实测的电压来选择型号规格及组数,不知对不对电容的补偿容量根据总的用电负荷、现有功率因数、要求达到的功率因数进行计算，也可以直接查表而定。
电容补偿柜的电容容量如何计算
电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。
kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。
式中0.314＝2πf/1000。
例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。
额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。
额定电流:14.4A代入上面的公式，计算，结果相符合。
补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。
可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。
据说匹配不合理，怎么样才能匹配合理。
另外补偿器的读数在多少时最合适时没有罚款有奖励。
一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。
准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。
一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。
电力电容补尝柜中电容的计算
电力电容补尝柜中电容的计算Qc=Pp(tanφ1-tanφ2)式中 Qc-----所需的补偿容量(kvar);tanφ1,tanφ2-----补偿前,后平均功率因数角的正切;Pp-----一年中最大负荷月份的平均有功负荷(kW)。
tanφ1-tanφ2=qc,称为补偿率，或者称为比补偿功率。
一般在电工手册里可以查到。
举例：补偿前cosφ1=0.56,要求补偿后cosφ2=0.90，此时qc=1。
补偿前cosφ1=0.64,要求补偿后cosφ2=0.96，此时qc=0.91。
补偿前cosφ1=0.70,要求补偿后cosφ2=0.90，此时qc=0.54。
知道了所需的补偿容量QC (qc)后,用QC乘以变压器容量KVA得到电容器的容量，电工电子专业英语查询（1）元件设备三绕组变压器：three-column transformer ThrClnTrans双绕组变压器：double-column transformer DblClmnTrans电容器：Capacitor并联电容器：shunt capacitor电抗器：Reactor母线：Busbar输电线：TransmissionLine发电厂：power plant断路器：Breaker刀闸(隔离开关)：Isolator分接头：tap电动机：motor（2）状态参数有功：active power无功：reactive power电流：current容量：capacity电压：voltage档位：tap position有功损耗：reactive loss无功损耗：active loss功率因数：power-factor功率：power功角：power-angle电压等级：voltage grade空载损耗：no-load loss铁损：iron loss铜损：copper loss空载电流：no-load current阻抗：impedance正序阻抗：positive sequence impedance负序阻抗：negative sequence impedance零序阻抗：zero sequence impedance电阻：resistor电抗：reactance电导：conductance电纳：susceptance无功负载：reactive load 或者QLoad有功负载: active load PLoad遥测：YC(telemetering)遥信：YX励磁电流(转子电流)：magnetizing current定子：stator功角：power-angle上限:upper limit下限：lower limit并列的：apposable高压: high voltage低压：low voltage中压：middle voltage电力系统 power system发电机 generator励磁 excitation励磁器 excitor电压 voltage电流 current母线 bus变压器 transformer升压变压器 step-up transformer高压侧 high side输电系统 power transmission system输电线 transmission line固定串联电容补偿fixed series capacitor compensation 稳定 stability电压稳定 voltage stability功角稳定 angle stability暂态稳定 transient stability电厂 power plant能量输送 power transfer交流 AC装机容量 installed capacity电网 power system落点 drop point开关站 switch station双回同杆并架 double-circuit lines on the same tower 变电站 transformer substation补偿度 degree of compensation高抗 high voltage shunt reactor无功补偿 reactive power compensation故障 fault调节 regulation裕度 magin三相故障 three phase fault故障切除时间 fault clearing time极限切除时间 critical clearing time切机 generator triping高顶值 high limited value强行励磁 reinforced excitation线路补偿器 LDC(line drop compensation)机端 generator terminal静态 static (state)动态 dynamic (state)单机无穷大系统 one machine - infinity bus system机端电压控制 AVR电抗 reactance电阻 resistance功角 power angle有功（功率） active power无功（功率） reactive power功率因数 power factor无功电流 reactive current下降特性 droop characteristics斜率 slope额定 rating变比 ratio参考值 reference value电压互感器 PT分接头 tap下降率 droop rate仿真分析 simulation analysis传递函数 transfer function框图 block diagram受端 receive-side裕度 margin同步 synchronization失去同步 loss of synchronization 阻尼 damping摇摆 swing保护断路器 circuit breaker电阻：resistance电抗：reactance阻抗：impedance电导：conductance电纳：susceptance导纳：admittance电感：inductance电容: capacitance。
补偿电容的计算方法
补偿电容的计算方法
1、检测电机正常负荷时的功率P和功率因数COSφ1。
2、确定你要将功率因数补偿到多少，即COSφ2。
3、计算需要补偿的电容：Q=P（tgφ1-tgφ2）.
注：在投入前可根据电机铭牌数据估算。
如额定状态下电机功率因数COSφ1=0.85，要补偿到功率因数COSφ2=0.93，COSφ1=0.85 =》φ1=35.32 =》 tgφ1=0.6197
COSφ2=0.93 =》φ2=23.96 =》 tgφ2=0.3952
则Q=P（0.6197-0.3952）=0.2245P
就是要按照电机容量的22.45%进行补偿。
相关公式：
无功功率
Q=U2/Xc
其中：Q、U、Xc分别为无功功率、电压、电容器容抗
容抗等于
Xc = 1/（ω×C）= 1/（2×π×f×C）；
Xc--------电容容抗值；欧姆
ω---------角频率
π---------3.14；
f---------频率，对工频是50HZ；
C---------电容值法拉F
无功就地补偿容量可以根据以下经验公式确定：
Q≤ U I
式中：Q——无功补偿容量(kvar)
U——电动机的额定电压(V)
I
——电动机空载电流(A)。
电容补偿计算公式
电容补偿计算公式电容补偿是在电力系统中为了降低电流的感性成分而采取的一种补偿措施。
电路中的电容元件能够在交流电路中储存电荷，并且在电源电压下导致电流的超前变化。
因此，通过在电源电路中串联电容元件可以有效地补偿感性负载的电流。
在电容补偿计算公式中，一般考虑的参数有三个：感性负载功率因数（cosφ_l），感性负载视在功率（S_l）和感性负载无功功率（Q_l）。
其中，感性负载视在功率可以表示为：S_l=U_l*I_l其中，U_l和I_l分别表示感性负载的电压和电流。
感性负载无功功率可以表示为：Q_l = S_l * sinφ_l对于感性负载补偿电容的选择，通常需要考虑的主要因素是功率因数的改善程度和电流的调整范围。
常见的电容补偿公式如下：1.静态电容补偿对于静态补偿，可以通过选择合适的补偿电容使得感性负载的功率因数达到要求的范围。
补偿电容可以通过以下公式计算：C_c=Q_l/(ω*U_l^2)其中，C_c表示补偿电容，Q_l表示感性负载无功功率，ω表示交流电源的角频率，U_l表示感性负载的电压。
2.动态电容补偿对于动态补偿，需要根据感性负载的电流进行补偿电容的选择。
动态补偿的公式可以表示为：C_c=Q_l/(ω*ΔU*i)其中，C_c表示补偿电容，Q_l表示感性负载无功功率，ω表示交流电源的角频率，ΔU表示电压的波动范围，i表示感性负载的标称电流。
在实际应用中，还需要考虑电容元件的额定电压和额定容量。
电容元件的额定电压应大于感性负载的工作电压，而电容元件的额定容量应根据补偿电流进行选择。
除了以上的基本电容补偿公式，还可以根据具体的系统需求和补偿目标进行进一步的补偿计算。
总结起来，电容补偿计算公式主要包括静态电容补偿和动态电容补偿。
静态电容补偿可以通过补偿电容实现感性负载功率因数的改善，而动态电容补偿则需要考虑补偿电容的波动范围和感性负载的标称电流。
在实际应用中，根据具体的系统需求和补偿目标进行进一步的计算和选择合适的电容元件。
并联电容器补偿容量的计算
并联电容器补偿容量的计算
工业系统有很多电感性负载，如变压器、电抗器、异步电动机、电焊机、电弧炉、整流器、可控硅装置等，所有电感性的负载或设备，都需要无功功率，建立磁场。
由于感性负载要建立磁场，改变了对视在电能的需求（增加或减少）和供电系统的频率。
配电系统的电源设备（如变压器）向感性负荷设备输送有功的同时也输送无功，无功功率以无功电流的方式在配电线路上来回流动。
因此负荷设备上除了要求有功功率外，还额外地增加了要求建立磁场的这部分无功功率。
从经济和技术上来看，为了提高电能效率，尽可能地再接近负荷设备端补偿需要的无功功率。
无功补偿装置包括：串联补偿装置、同步调相机、并联电抗补偿装置、并联电容补偿装置和静补装置。
在110kV及以下用户中，人工补偿主要是装设并联电容器装置，并联电容器装置宜装设在变压器的主要负荷侧。
并联电容补偿容量计算
1）、按最大负荷计算的补偿容量为
Q—补偿容量， kvar
Pc—最大负荷有功功率 kW
Qc—最大负荷无功功率 kvar
—无功功率补偿率 kvar/kW（可查表得）—最大负荷功率因数正切值
—要求达到的功率因数正切值
2）、按经济要求计算电容器容量
按平均负荷计算的补偿容量为
Q，Pc，Qc，，tan，tan同上
—年平均有功负荷系数（可查表得）
–年平均务工负荷系数，按略高于取值
3）按经验公式计算电容器容量
Q=0.3S
S—变压器的视在功率
如有台变压器视在容量为S=2000KVA
则电容器补偿容量为Q=0.3*2000=600kvar。
