康普产品安装要求及安装指南解读
COMMSCOPE(康普) 布线安装指南及要求本文档包含了有关安装SYSTIMAX SCS系统的重要信息，只有了解这些信息，才能保证PowerSum（5e类）和GigaSPEED XL（6类）达到或超过相关性能指标。
通用规则：_ 遵守当地的法规和相关部门的制度_ 关于通用的规划和安装惯例，请参考ANSI/TIA/EIA-568-B_ 所有的电缆和器件应能够接受目测检查，以确定正确安装_ 避免电缆进水、高湿度、化学品腐蚀和在低温下弯折电缆_ SYSTIMAX 铜缆的布放和工作温度范围在–4°F 到140°F (-20°C 到60°C)之间，在布放之前应将电缆在室温下放置至少4小时。
_ 电缆的绑扎应比较松，使绑扎带可以在电缆卷中滑动_ 不建议将电缆编成带状_ 电缆的布放不应造成电缆护套的明显变形_ 对于4对线的电缆，最大拉力不应超过110N（25磅）_ 避免电缆松弛地打圈，如果需要，要确保打圈的时候电缆没有扭绞（这会使电缆内的线对的扭绞松散）。
从面板中将模块脱出，将尾端形成松散的环。
_ 保证一定的弯曲半径，避免死弯。
4对线的铜缆的最小弯曲半径是电缆直径的四倍，柔软铜缆跳线的最小弯曲半径是跳线线径的一倍。
_ 应避免将线对去扭绞或分离开，保持线对的绞距直至电缆末端并避免缠绕。
请参考“电缆布放和处理”一章通信电缆的布放应该符合适当的走线规则，包括：_ 不能直接布放在荧光灯上_ 不能利用电力管道支撑_ 不能利用煤气或水管支撑电缆布放和处置——对电缆性能很关键图1描绘了布放SYSTIMAX 铜缆时应注意的常见问题。
图1：4线对电缆的布放和处置无护套的线对的处理和终接避免铜线破损不允许的行为避免大于90度的弯折避免外皮破裂弯曲半径为电缆直径的四倍避免紧紧地扭绞电缆可能纠结SYSTIMAX 可接受的行为（但应尽量少）22MM （0.87英寸）弯曲半径TIA 对电缆末端距离的要求以下的两页将说明处理线对的方法，这对保证电缆性能是非常关键的。
下图中描绘了不同电缆和连接硬件的排列，本指南可应用于所有的电缆布放、插座和连接硬件的端接图2：无护套的线对的处理和终接无护套的线对的处理和终接 – 续前弯折力避免线对散开 恢复线对拉紧恢复线对拉紧避免长度不同保持线对之间长度一致（重新裁剪）避免线对缠绕重新摆放线对拉保持线对的扭绞直到末端避免线对散开1234 5 拉紧以避免线对散开6 用电缆镊子将散开的线对恢复扭绞（或重新裁剪）图3：无护套的线对的处理和终接电缆走线路径电缆的两端线序是相反的（做头方法不总是相同）8终接电缆时避免线对紧紧缠始终要避免线对缠绕79 避免末端过于靠近标签带10剥开电缆护套时保持线对的交叠 如果交叠与扭绞同方向，将线对之间分开下图描绘了为通信电缆提供正确的支撑、保护和布放的主要走线路径方法，欲了解详细信息，请参考ANSI/TIA/EIA-569-A商业建筑通信电缆走线和空间标准。
悬挂器图4：利用悬挂器的电缆走线方法长度不超过1.5米（5英尺）不要捆扎太紧适当的松弛度无锋利边缘注意：1. 一个悬挂器上不要超过252根四线对电缆，在走线过程中电缆应避免交叠。
2. 悬挂器之间保持合适的距离，避免个别电缆悬垂造成电缆受力。
3. 悬挂器接触电缆的表面应圆滑，避免损坏电缆护套。
4. 利用电缆绑扎带固定电缆时不应绑扎太紧，并注意要使用合适的填充或非填充绑扎带。
5. 布放电缆不要靠近照明装置或热力管线。
遵照当地或国家规定安排电缆走线，并记住通信电缆的标准要求正确的走线。
线管图5：利用线管进行电缆走线长度不超过30米（100英尺）不超过两个90度弯折弯折半径不小于线管直径的六倍注意：1. 确保管道经过合适的扩孔和衬套。
2. 将电缆直接放到线管末端或利用合适的管鞋以避免过度拉扯电缆或外皮破裂。
3. 电缆所占管内容积不能超过40%，以确保弯折线管时有可靠拉申。
套管或长度很短没有弯折的线管没有这个限制。
4. 1999 NEC （第9章，表4）可用于区分不同的线管尺寸和类型。
电缆槽或线槽图6：利用电缆槽或线槽走线布放4线对电缆的总厚度应不超过150MM（6英寸）注意：1. 遵照电缆槽或线槽制造商的负重指标。
2. 遵照电缆槽或线槽制造商的填充极限，布放的电缆总厚度应不超过150mm（6英寸）。
3. 在布放之前计划好所有走线，电缆的布放应避免交叠和纠缠。
4. 利用绑扎带将电缆与槽道固定时，不要绑扎过紧，并应使用恰当的填充或非填充绑扎带。
5. 如果使用同一个槽道，通信电缆必须与电源电缆分开，单独组成一组布放。
（参考“电源隔离”）电源隔离SYSTIMAX SCS PowerSum/GigaSPEED 水平电缆可以无隔离地与支线电源电路（例如：工作区的配电盘）共同布放，但必须在满足以下条件的前提下：_ 电源和通信电缆的布放都遵守当地或国家的规定。
_ 建筑物本身有可靠的防雷电措施（ANSI/NFPA 780 或类似文档论述了雷电防护系统）。
_ 电力入户线装有过压保护器，所使用电源电缆正确（参考IEEE1100）。
走线槽应依照生产商的说明使用，另外布线时还要注意以下的隔离：_ 利用妥善地屏蔽和接地的金属屏障（例如：线管、柔软线管、屏蔽电源线、隔离的走线槽等等）将电源电缆和通信电缆隔开。
_ 没有金属屏障的电源电路或电源线不能超过250伏/20安培（<5kV A），并且至少要分开相线、零线和地线。
使用松散导体的电源线（例如单股线）必须紧密放置或捆扎在一起，避免各导线分开产生导体耦合。
SYSTIMAX SCS 还要求馈电线（例如：电力总线、支路的电源等等）或成组的支路电线放置在妥善固定和接地的金属线管内，或至少离开通信电缆600mm（24英寸）远。
如果任何适用的本地、地区和国家安全标准中有超过以上指标的要求，则遵照安全标准执行。
屏蔽和接地妥善地将通信电缆、走线、设备和连接器屏蔽和接地非常关键，只有这样才能获得最佳的电缆性能、减少电磁干扰（EMI）、保护设备、确保楼内居住者安全和保护人员安全。
关于接地和屏蔽的要求如下：_ 通信入口设备（EF）、机房（TR）和设备间（ER）有通信和设备参考地电位。
_ 在TR、ER和EF各位置将电缆走线、线缆和连接硬件屏蔽，在干线电缆的两端进行屏蔽和接地。
通信的屏蔽和接地设施同时与其它的建筑接地系统（例如：电力、水管、雷电保护）连通，也要与建筑物的金属结构连通。
主要的通信接地和屏蔽部件包括：_ 通信总接地棒（TMGB）——位于通信EF内并与电力EF或大楼接地电极连通。
_ 通信屏蔽接地棒（TBB）——将TMGB和TGB连通（通常使用No.6 AWG线缆）。
_ 通信接地棒（TGB）——位于TR和EF内，与建筑物的金属结构相接。
_ 通信屏蔽接地骨干互连屏蔽接地导体（TBBIBC）——将多个TBB连在一起。
参考ANSI/TIA/EIA-607 商业建筑物通信标准接地和屏蔽接地要求，ISO/IEC 60364和EN 50310 确定可行的工业惯例。
管理和标注电缆管理和标注是布线中的重要环节，这使通信布线系统的维护和管理变得容易。
可利用标签配合SYSTIMAX SCS连接硬件和花盘对电缆进行合适的标记。
访问SYSTIMAX SCS网站，/connectivity/systimax（点击BusinessPartners, Documentation）可获得110和VisiPatch硬件的产品标注模板。
电缆末端的色标标签应按照以下规则：表1：连接硬件的色标如果布线系统使用了多种种类的线缆，比如水平系统，那么应该使用增强型色标或合适的记号来区分（例如：蓝标签上缠白带以区分更高性能的电缆）。
作为最低要求，电缆两端应该用可以缠绕的标签进行区别。
标签应由耐久的材料制成，例如乙烯塑料等，表面白色，缠绕在电缆上并清晰地露出白色印刷区域。
SYSTIMAX SCS布线安装可利用一个新型的Avaya软件：SYSTIMAX®Cabling Manager 进行方便的归档，这个图形化的电缆管理软件产品使快速而准确地改变网络成为可能。
注意：用户目前可选购SYSTIMAX IDentifier 专业版和标准版标记软件产品。
这个软件可以自动生成SYSTIMAX电缆、连接硬件和花盘的标签顺序，配套的标签纸为8-1/2 x 11 英寸或A4 大小。
详细信息请访问网站：/connectivity/systimax（点击Products & Solutions, Labeling）水平电缆接头MPS100E Power Sum 通信接头 (TO):图7： 在61系列电缆上端接MPS100E注意：1. 按照“无护套的线对的处理和终接”中说明的步骤。
2. 确保导线位置正确，遵照色标中说明的T568A 或T568B 的正确线序。
MPS100E Power Sum 通信插口 – 续前去掉外皮将第一线对塞入塑料小槽将其余线对塞入，遵照色标塞入其余线对将其余线对摆正位置，尽量避免线对分开方法之一是将导线按原来的方向扭转过来1233A3B 将多余的导线拉出，直到导线线对不再分开图8：在61系列电缆上端接MPS100E注意：1. 使用钳子固定插头盖时应确保插头位置正确，以免损坏插头表面。
2. 完成接线后去掉绝缘套管、检查位置、检查套管底部并替换套管。
将完成的TO 放入插头安装硬件（例如：面板等）。
GigaSPEED XL 解决方案中使用的MGS400 通信插口：图9： MGS400 接线用拇指将线对拉入导槽用手指将导线完全推入IDC 槽中并剪去多余的导线，注意不要剪到插口底座用钳子紧紧地夹插口盖使用这个 不是这个不要改变电缆方向或在护套末端分开线对，如果一定改变方向应保持适当的弯折半径46 56A 87接头做好后不要扭绞电缆D 型冲击工具的刀片如果使用D 型冲击工具，注意只能使用M110刀片的切断一侧配合高冲击力，不能使用110刀片注意：1. 准备71系列电缆时，将平分带剪掉，剪时尽量靠近护套，但要小心不要损坏导线。
2. 准备81系列电缆时，将凹槽剪掉，剪时尽量靠近护套，但要小心不要损坏导线。
3. 保持线对的扭绞对GigaSPEED 的性能很关键，避免线对绞距松开或导线分开，直到导线末端。
GigaSPEED XL 解决方案中使用的MGS400 通信插口 - 续前图 10: MGS400 接线顶面和底面各有一个槽左槽 右槽左孔右孔底面的线对必须通过这两个孔进入底面的槽将外皮末端的81系列电缆的凹槽或71电缆的条带去掉，将线对塞入，使橙色和绿色进入左槽线对必须直接进入槽，不能有交叠和混乱（拉紧线对，使外皮末端贴近MGS400）GigaSPEED XL 解决方案中使用的MGS400 通信插口 - 续前图 11: MGS400 接线是否底面的线对进入前面的位置了呢：将底面的线对按住并展开将底面的线对拉入槽内将底面的线对按住并展开将底面的线对拉入槽内如果底面的线对进入了后面的位置，就将它拉回先将其它线对拨开2R3R2F3F注意：1. 遵照T568A 或T568B 的线序（橙色和绿色线对变换位置），注意色标标记。

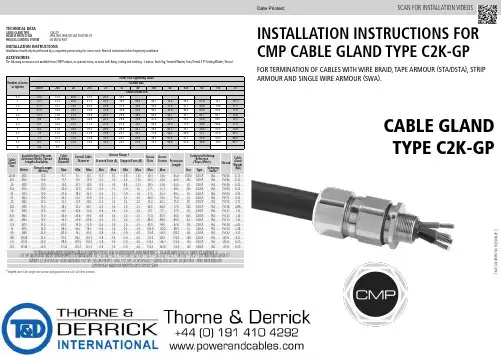

CMP产品C2K-GP类型电缆套接器安装说明书
FOR TERMINATION OF CABLES WITH WIRE BRAID, TAPE ARMOUR (STA/DSTA), STRIPARMOUR AND SINGLE WIRE ARMOUR (SWA).CABLE GLAND TYPE C2K-GPINSTALLATION INSTRUCTIONS FOR CMP CABLE GLAND TYPE C2K-GPC M PD o c u m e n t N o . F I 439 I s s u e 5SCAN FOR INSTALLATION VIDEOSTECHNICAL DATAINSTALLATION INSTRUCTIONS Installation should only be performed by a competent person using the correct tools. Read all instructions before beginning installation.ACCESSORIESThe following accessories are available from CMP Products, as optional extras, to assist with fixing, sealing and earthing :- Locknut, Earth Tag, Serrated Washer, Entry Thread (I.P .) Sealing Washer, ShroudGlasshouse Street • St. Peters • Newcastle upon Tyne • NE6 1BSTel: +44 191 265 7411 • Fax: +44 1670 715 646E-Mail:********************************.uk•Web:CABLE GLAND TYPE : C2K-GPINGRESS PROTECTION: IP66, IP67, IP68, DELUGE TO DTS01-91PROCESS CONTROL SYSTEM: BS EN ISO 9001*Stepped cone is for single wire armour and grooved cone is for all other armoursDate Printed:INSTALLATION INSTRUCTIONS FOR CMP CABLE GLAND TYPES C2K-GPPLEASE READ ALL INSTRUCTIONS CAREFULLY BEFORE BEGINNING THE INSTALLATION1.Slacken the Outer Seal Assembly (5), but do not remove it from the Body (4). Seperate the gland components by removing the Body (4) and the Outer Seal Assembly (5) as one unit. (Note that the Reversible Armour Cone (2) and AnyWay Clamping Ring (3) are loose items). Pass the Body (4), Outer Seal Assembly (5) and AnyWay Clamping Ring (3) over the cable, Outer Seal Assembly (5) first. 6. Only using finger pressure, tighten the outer seal nut assembly (5) until light resistance to tightening is met.Then either use the outer seal tightening guide tape or table on the rear of the page to determine how much further to tighten the seal using a spanner (using the outer seal tightening guide is recomended).Wrap the outer seal tightening guide tape around the cable to show the amount of spanner turns needed (as shown here). Make sure the correct side of the outer seal tightening guide tape is used depending on the cable gland size.2.3.4.5.Sub Assembly B2. Prepare the cable by stripping back the outer sheath and braid or armour to suit the equipment. Expose the braid or armour further so that it can be formed around the armour cone by cutting back the outer sheath by a length “L ”. This length varies slightly depending upon the cable diameter, but typical values are shown below.Cable Strip ”3. Secure the Entry Component (1) to the equipment by tightening with a spanner.visible.。
康普(commscope)产品手册
产品编号 ＵＬ 防火等级 －ＣＭＲ １０７１００４ＥＳＬ １０７１００４ＥＳＬ １０７１００４ＥＳＬ １０７１００４ＥＬＢ １０７１００４ＥＬＢ １０７１００４ＥＬＢ
颜色
灰色 灰色 灰色 淡蓝色 淡蓝色 淡蓝色
包装
１０００ 英尺 ／ 轴 １０００ 英尺 ／ 箱 定制长度 １０００ 英尺 ／ 轴 １０００ 英尺 ／ 箱 定制长度
提供齐全文档，包括全面的 ＳＹＳＴＩＭＡＸ® 布线系统的性能指标、不断增加在我们保 证范围之内的应用指南、主要局域网产品以及许多建筑物控制系统产品目录等。 这本热门产品目录是根据 ＰｏｗｅｒＳＵＭ、ＧｉｇａＳＰＥＥＤ® ＸＬ、ＯｐｔｉＳＰＥＥＤ® 、ＬａｚｒＳＰＥＥＤ® 、 ＴｅｒａＳＰＥＥＤＴＭ、ｉＰａｔｃｈＴＭ、ＩｎｓｔａＰａｔｃｈＴＭ 和 ＶｉｓｉＰａｔｃｈＴＭ 的产品系列进行分类的，它将为您 和您的项目提供极其有用的产品信息。
ＬａｚｒＳＰＥＥＤ 光缆 ２０ ＴＭ
○
○
○
○
○
○
○
○
○
○
○
ＬａｚｒＳＰＥＥＤ １５０ 光缆 ２１ ＴＭ
○
○
○
○
○
○
○
○
○
○
○
ＬａｚｒＳＰＥＥＤＴＭ３００ 光缆 ○ ○ ○ ○ ○ ○ ○ ○ ○ ２２－２３
室外光缆 ２４ ○
○
○
○
○
○
○
○
○
○
○
室内 ／ 室外光缆 ２５ ○○○○
○
○
○
○
○
○
○
ＬａｚｒＳＰＥＥＤ ５５０ 光缆 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ２６
ＳＹＳＴＩＭＡＸ® 的施工设计人员均有相应的认证措施，ＳＹＳＴＩＭＡＸ® 布线安装的产品与 应用保证高达 ２０ 年之久。
产品安装说明
产品安装说明为了确保顾客的使用体验，以下是本产品的安装说明。
请您按照以下步骤进行操作，以便正确和顺利地安装产品。
一、准备工作在安装产品之前，请确保您已经准备好以下物品：1.本产品的包装盒；2.产品说明书；3.安装所需的工具（根据产品的不同可能有所不同，一般包括螺丝刀、扳手等）；4.电源线（如果需要连接电源的话）。
二、安装步骤1.打开包装盒，将产品取出。
请注意避免损坏产品或者其配件。
2.仔细阅读产品说明书，了解产品的使用方法、注意事项和安装步骤。
3.根据产品说明书的指引，选择一个合适的安装位置。
请确保该位置稳固且能够满足产品的安装要求。
4.如果产品需要固定在墙壁或其他表面上，请使用适当的工具进行固定。
在固定之前，请确认所选择的位置合适并没有其他障碍物。
5.根据产品说明书中的连接图示，将相关线缆连接到正确的接口上。
请确保连接稳固，没有松动。
6.如果需要连接电源，请将电源线连接到电源插座上。
在连接之前，请关闭电源开关以确保安全。
7.检查所有连接和固定点，确保产品安装牢固且位置正确。
8.根据产品说明书中的操作指引，打开产品的电源开关。
三、注意事项1.在安装产品之前，请仔细阅读产品说明书。
如果有任何疑问或者不明之处，请及时联系厂家或客服进行咨询。
2.请使用正确的工具进行安装，并根据说明书的指引操作。
不要随意更改或拆卸产品的部件。
3.在安装过程中，注意安全。
如果需要操作高处或者使用电源，请采取相应的安全措施。
4.安装完成后，请及时清理安装过程中产生的垃圾和杂物，保持安装环境的整洁。
5.如有其他特殊要求或者注意事项，请参考产品说明书中的相关内容。
四、售后服务如果在使用过程中遇到任何问题或者需要进一步的帮助，请及时联系我们的售后服务部门。
我们将竭诚为您提供最佳的解决方案和服务。
请您按照以上安装说明进行操作，祝您使用愉快！如有任何问题，请随时与我们联系。
感谢您对我们产品的支持！。
产品设计规格、生产工艺、安装指南、验收准则
产品设计规格、生产工艺、安装指南、验收准则1. 产品设计规格在产品设计过程中，需要考虑以下规格：- 功能规格：产品应具备的基本功能和特点。
- 尺寸规格：产品的大小、重量等尺寸参数。
- 材料规格：产品所采用的材料种类、质量要求等。
- 外观规格：产品的外观设计、颜色、标识等要求。
- 安全规格：产品使用过程中的安全性要求。
- 可靠性规格：产品的可靠性要求，如寿命、故障率等。
- 环境规格：产品在特定环境条件下的使用要求。
2. 生产工艺生产工艺是指将产品设计转化为实际产品的过程。
在生产工艺中，需要考虑以下要点：- 原材料准备：选择合适的原材料，并进行必要的加工处理。
- 工艺流程：确定生产过程中的各个环节和步骤。
- 设备配置：选择适合的设备和工具，确保生产效率和产品质量。
- 质量控制：建立质量控制体系，监控生产过程中的质量问题。
- 生产计划：合理安排生产时间和产量，确保按时完成生产任务。
3. 安装指南产品的安装是确保产品正常使用的关键环节。
在编写安装指南时，需要包含以下内容：- 准备工作：列出安装所需的工具和材料。
- 安装步骤：详细描述产品的安装步骤，包括组装、连接等。
- 注意事项：提醒用户在安装过程中需要注意的事项，如安全操作、防止损坏等。
- 故障排除：列出常见故障及解决方法，帮助用户排除安装中的问题。
4. 验收准则验收准则是用于评估产品是否符合规格要求的标准。
验收准则应包含以下内容：- 外观验收：检查产品的外观是否符合设计要求。
- 功能验收：测试产品的基本功能和特点是否正常。
- 可靠性验收：评估产品的可靠性指标是否满足要求。
- 安全性验收：检查产品的安全性能是否达到标准。
- 环境验收：测试产品在特定环境条件下的使用情况。
以上是产品设计规格、生产工艺、安装指南、验收准则的基本内容，根据具体产品的特点和要求，还可以进一步完善和细化。
在设计、生产、安装和验收过程中，务必遵循相关法律法规和标准要求，确保产品质量和用户满意度。

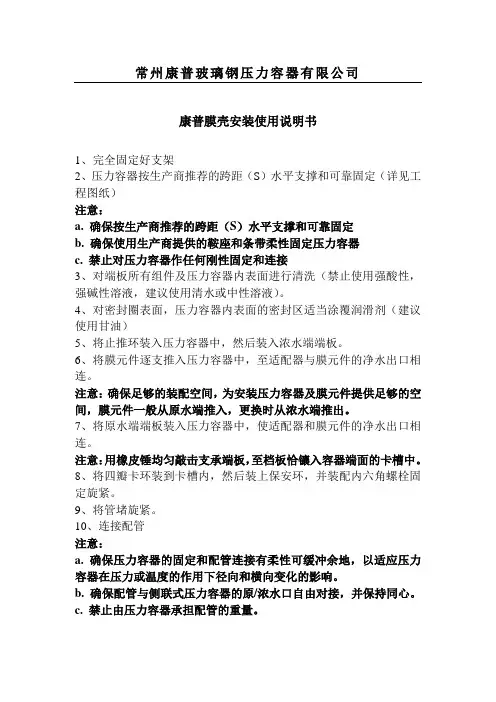

膜壳安装说明
