建筑地基基础——基础埋置深度的选择 ppt课件
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
2020/10/15
1
§7.3 基础埋置深度的选择
基础的埋置深度是指基础底面至地面（一般指室外 地面）的深度。
基础的选择关系到地基基础的优劣、施工的难易和 造价的高低。
为了满足地基承载力和地基允许变形值的要求，基 础应尽可能埋置在良好的持力层上。当地基受力层 (或沉降计算深度）范围内存在软弱下卧层时，软弱下 卧层的承载力和变形也要满足要求。
在选择持力层和基础的埋深时，应通过工程勘察
报告详细的了解拟建场地的底层分布、各土层的物理
力学性质和地基承载力等情况。
2020/10/15
2020/10/15
4
§7.3.1 与建筑物及场地环境有关
基础的埋深，应尽量满足上部以及基础的结构构造 要求，适合建筑物的具体情况和荷载的性质以及大小。
具有地下室和半地下室的建筑物，其基础埋深必须
结合建筑物地下部分的设计标高来制定。如果在基础影
响范围内有管道和坑沟等地下设施通过，基础的埋深，
原则上应低于这些设施的底面。
2020/10/15
6
§7.3.1 与建筑物及场地环境有关
靠近原有建筑物修建新基础时，为了不影响原有 基础的安全，新基础最好不低于原有的基础。如果必须 超过时，两基础间的净距离应不小于其底面高差的1-2倍 (土质好时可取低值)(图7-10)。
当相邻基础（包括厂房的设备基础）必须选择不同 的埋深时，也可依据图7-10所示原则处理，尽可能按 先深后浅的次序施工。
否则应采取有效措施，消除基础对地下设施的不利
影响。
2020/10/15
5
§7.3.1 与建筑物及场地环境有关
为了保护基础不受人类和生物活动的影响，基础 应埋置在地表以下，其最小埋深为0.5m（岩石地基除 外），且基础顶面至少应低于设计地面0.1m，同时又要 便于周围建筑物排水沟的设置。
选择基础埋深时一定要考虑荷载的性质的和大小， 一般荷载大的基础，其尺寸和埋深都要适当的加大加 深。
或者深基础处理。具体采用哪种方案，就要从安全可
靠、施工难易，造价高低等方面综合考虑。
2020/10/15
11
§7.3.2 与土层的性质和分布有关
3. 上部位软弱土层而下部为良好土层，这时持力层 的选择取决于上部软弱土层的厚度，一般来说，软弱土 层厚度小于2m者，应选择下部良好土层做持力层， 如果软弱土层较厚，则可以按照上下部都是软弱层的情 形来作处理。
2020/10/15
12
§7.3.2 与土层的性质和分布有关
4.上部为良好土层而下部为软弱土层时，这种情况 在沿海地区比较常见，地表普遍存在2-3m的所谓“硬
壳 层”，硬壳层以下为空隙比大，压缩性高、强度低的软 土层，对于中小型建筑物或者6层以下的住宅宜选择硬 壳层作为持力层，基础尽量浅埋，采用“宽基浅埋”的 方案，以便加大基底至软弱层的距离。此时最好采用 钢筋混凝土基础(基础截面高度较小)。
如果基础埋深低于地下水位，则应考虑施工期间的 基坑降水，坑壁支撑以及是否会产生流沙、涌土等 问题。
2020/10/15
15
§7.3.3 与地下水条件有关
对于具有侵蚀性的地下水，应采用抗侵蚀的水泥 品种和相应得措施（详见相关勘察规范）。
对于具有地下室的厂房、民用建筑和地下贮罐，设 计时还要考虑地下水的浮托力和静水压力的作用以及地 下结构抗渗漏的问题。
2020/10/15
17
§7.3.3 与地下水条件有关
如果满足不了上式要求，那么就要尽量降低承压 水头或减小基础埋深。对于尺寸较大的基础，在满足 上式要求的同时，还应有不小于1.1的安全系数。
2020/10/15
2020/10/15
7
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
2020/10/15
8
§7.3.2 与土层的性质和分布有关

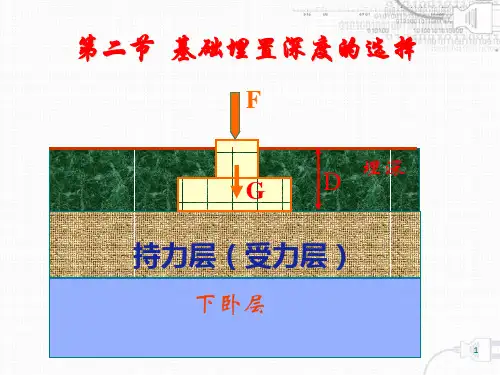

直接支承基础的土层称为持力层，在持力层下方的 土层称为下卧层。
2020/10/15
16
§7.3.3 与地下水条件有关
当持力层是隔水层而其下是承压水层时，为了避免
开挖基坑时隔水层被承压水冲破，坑底隔水层应有一定
的厚度。且隔水层的重力应大于其下面承压水的
压力。
γh>γwhw
γ——土的重度
h——坑底到隔水层底面的距离
γw——水的重度
hw——承压水的上升高度（从隔水层底面算起）
10
§7.3.2 与土层的性质和分布有关
在工程中常遇到的四种土层分布情况，来说明基础 埋深的确定原则：
1.在地基受力层范围内，自上而下都是良好的土层 时，地基的埋深可以由其他条件和最小埋深来确定。
2.自上而下都是软弱土层时，对于轻型建筑物就
完全可以按照情况1续基础，人工地基
9
§7.3.2 与土层的性质和分布有关
对于中小型建筑物，可以把坚硬、硬塑或可塑状态 的粘性土层，密实或中密状态的砂土层和碎石土层， 以及属于中低压缩性的其他土层视为良好土层。
把处于软塑、流塑状态的粘性土层，处于松散状态 的砂土层、未经处理的填土和其他高压缩性土层视作 软弱土层。
2020/10/15
2020/10/15
13
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
2020/10/15
14
§7.3.3 与地下水条件有关
有地下水存在时，基础尽量埋置于地下水位以上， 以避免地下水对基坑开挖、基础施工和使用期间的影 响。
影响因素可归纳为四个方面，其中后三方面主要是 从地基条件出发。
一般来说，在满足地基稳定和变形要求及有关条件 的前提下，基础应尽量浅埋；
2020/10/15
2
精品资料
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
2020/10/15
1
§7.3 基础埋置深度的选择
基础的埋置深度是指基础底面至地面（一般指室外 地面）的深度。
基础的选择关系到地基基础的优劣、施工的难易和 造价的高低。
为了满足地基承载力和地基允许变形值的要求，基 础应尽可能埋置在良好的持力层上。当地基受力层 (或沉降计算深度）范围内存在软弱下卧层时，软弱下 卧层的承载力和变形也要满足要求。
在选择持力层和基础的埋深时，应通过工程勘察
报告详细的了解拟建场地的底层分布、各土层的物理
力学性质和地基承载力等情况。
2020/10/15
2020/10/15
4
§7.3.1 与建筑物及场地环境有关
基础的埋深，应尽量满足上部以及基础的结构构造 要求，适合建筑物的具体情况和荷载的性质以及大小。
具有地下室和半地下室的建筑物，其基础埋深必须
结合建筑物地下部分的设计标高来制定。如果在基础影
响范围内有管道和坑沟等地下设施通过，基础的埋深，
原则上应低于这些设施的底面。
2020/10/15
6
§7.3.1 与建筑物及场地环境有关
靠近原有建筑物修建新基础时，为了不影响原有 基础的安全，新基础最好不低于原有的基础。如果必须 超过时，两基础间的净距离应不小于其底面高差的1-2倍 (土质好时可取低值)(图7-10)。
当相邻基础（包括厂房的设备基础）必须选择不同 的埋深时，也可依据图7-10所示原则处理，尽可能按 先深后浅的次序施工。
否则应采取有效措施，消除基础对地下设施的不利
影响。
2020/10/15
5
§7.3.1 与建筑物及场地环境有关
为了保护基础不受人类和生物活动的影响，基础 应埋置在地表以下，其最小埋深为0.5m（岩石地基除 外），且基础顶面至少应低于设计地面0.1m，同时又要 便于周围建筑物排水沟的设置。
选择基础埋深时一定要考虑荷载的性质的和大小， 一般荷载大的基础，其尺寸和埋深都要适当的加大加 深。
或者深基础处理。具体采用哪种方案，就要从安全可
靠、施工难易，造价高低等方面综合考虑。
2020/10/15
11
§7.3.2 与土层的性质和分布有关
3. 上部位软弱土层而下部为良好土层，这时持力层 的选择取决于上部软弱土层的厚度，一般来说，软弱土 层厚度小于2m者，应选择下部良好土层做持力层， 如果软弱土层较厚，则可以按照上下部都是软弱层的情 形来作处理。
2020/10/15
12
§7.3.2 与土层的性质和分布有关
4.上部为良好土层而下部为软弱土层时，这种情况 在沿海地区比较常见，地表普遍存在2-3m的所谓“硬
壳 层”，硬壳层以下为空隙比大，压缩性高、强度低的软 土层，对于中小型建筑物或者6层以下的住宅宜选择硬 壳层作为持力层，基础尽量浅埋，采用“宽基浅埋”的 方案，以便加大基底至软弱层的距离。此时最好采用 钢筋混凝土基础(基础截面高度较小)。
如果基础埋深低于地下水位，则应考虑施工期间的 基坑降水，坑壁支撑以及是否会产生流沙、涌土等 问题。
2020/10/15
15
§7.3.3 与地下水条件有关
对于具有侵蚀性的地下水，应采用抗侵蚀的水泥 品种和相应得措施（详见相关勘察规范）。
对于具有地下室的厂房、民用建筑和地下贮罐，设 计时还要考虑地下水的浮托力和静水压力的作用以及地 下结构抗渗漏的问题。
2020/10/15
17
§7.3.3 与地下水条件有关
如果满足不了上式要求，那么就要尽量降低承压 水头或减小基础埋深。对于尺寸较大的基础，在满足 上式要求的同时，还应有不小于1.1的安全系数。
2020/10/15
2020/10/15
7
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
2020/10/15
8
§7.3.2 与土层的性质和分布有关
直接支承基础的土层称为持力层，在持力层下方的 土层称为下卧层。
2020/10/15
16
§7.3.3 与地下水条件有关
当持力层是隔水层而其下是承压水层时，为了避免
开挖基坑时隔水层被承压水冲破，坑底隔水层应有一定
的厚度。且隔水层的重力应大于其下面承压水的
压力。
γh>γwhw
γ——土的重度
h——坑底到隔水层底面的距离
γw——水的重度
hw——承压水的上升高度（从隔水层底面算起）
10
§7.3.2 与土层的性质和分布有关
在工程中常遇到的四种土层分布情况，来说明基础 埋深的确定原则：
1.在地基受力层范围内，自上而下都是良好的土层 时，地基的埋深可以由其他条件和最小埋深来确定。
2.自上而下都是软弱土层时，对于轻型建筑物就
完全可以按照情况1续基础，人工地基
9
§7.3.2 与土层的性质和分布有关
对于中小型建筑物，可以把坚硬、硬塑或可塑状态 的粘性土层，密实或中密状态的砂土层和碎石土层， 以及属于中低压缩性的其他土层视为良好土层。
把处于软塑、流塑状态的粘性土层，处于松散状态 的砂土层、未经处理的填土和其他高压缩性土层视作 软弱土层。
2020/10/15
2020/10/15
13
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
2020/10/15
14
§7.3.3 与地下水条件有关
有地下水存在时，基础尽量埋置于地下水位以上， 以避免地下水对基坑开挖、基础施工和使用期间的影 响。
影响因素可归纳为四个方面，其中后三方面主要是 从地基条件出发。
一般来说，在满足地基稳定和变形要求及有关条件 的前提下，基础应尽量浅埋；
2020/10/15
2
精品资料
§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
合集下载
2.2 基础的埋置深度
2基础和地下室
2.2 基础的埋置深度

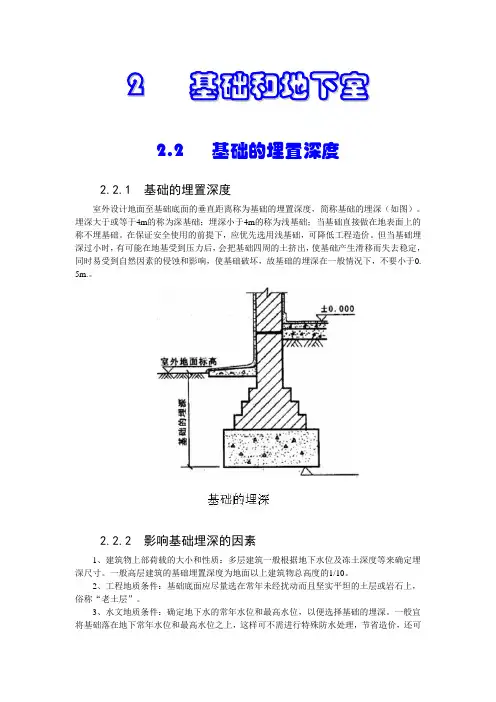

2.2.1 基础的埋置深度
室外设计地面至基础底面的垂直距离称为基础的埋置深度，简称基础的埋深（如图）。
埋深大于或等于4m的称为深基础；埋深小于4m的称为浅基础；当基础直接做在地表面上的称不埋基础。
在保证安全使用的前提下，应优先选用浅基础，可降低工程造价。
但当基础埋深过小时，有可能在地基受到压力后，会把基础四周的土挤出，使基础产生滑移而失去稳定，同时易受到自然因素的侵蚀和影响，使基础破坏，故基础的埋深在一般情况下，不要小于0. 5m.。
2.2.2 影响基础埋深的因素
1、建筑物上部荷载的大小和性质：多层建筑一般根据地下水位及冻土深度等来确定埋深尺寸。
一般高层建筑的基础埋置深度为地面以上建筑物总高度的1/10。
2、工程地质条件：基础底面应尽量选在常年未经扰动而且坚实平坦的土层或岩石上，俗称“老土层”。
3、水文地质条件：确定地下水的常年水位和最高水位，以便选择基础的埋深。
一般宜将基础落在地下常年水位和最高水位之上，这样可不需进行特殊防水处理，节省造价，还可
防止或减轻地基土层的冻胀。
4、地基土壤冻胀深度：应根据当地的气候条件了解土层的冻结深度，一般将基础的垫层部分做在土层冻结深度以下。
否则，冬天土层的冻胀力会把房屋拱起，产生变形；天气转暖，冻土解冻时又会产生陷落。
5、相邻建筑物基础的影响：新建建筑物的基础埋深不宜深于相邻的原有建筑物的基础；但当新建基础深于原有基础时，则要采取一定的措施加以处理，以保证原有建筑的安全和正常使用。
§3—3 基础埋置深度的确定
§ 3— 3
基础埋置深度的确定
一、基础埋深的确定原则
（1）定义：自室外设计地面到基础底面的距离。 （2）重要性： 室内设计地面
基础埋深的大小对 do 于建筑物的安全和正常使 d 用、施工技术措施、施工 工期、工程造价等都有很 大影响。 （3）确定原则：① 在满足地基稳定和变形的前提下，基 础应尽量浅埋。但不宜小于0.5m(岩基除外)。 ②基础顶面应低于设计地面100mm以上。
承压水位
h γ＞H γω
H 持力层 土重度 γ h 隔水层
水重度
含水层
⒉相邻建筑物的基础埋深
⑴ 基础埋深不宜深于相邻原有建筑基础；
⑵ 若必须将拟建基础做到原有基础底面以下时，则 需满足下列条件：
原有建筑 拟建建筑
L≥（1~2）ΔH
ΔH ⑶ 若不能满足 上述条件，应采 取相应措施。 （分段施工 L 坑壁支护 加固原有基础）
要求：
Z≥b/4， b
且≮1~2m
Z
④ 当地基持力层水 平变化较大时，可 分为若干段，各段 采用不同的埋深， 以调整基础的不均 匀沉降，获得经济 持 力 层 效果。
≤0.5m ≥1.0m
⑵ 水文地质条件
①基础宜埋在地下水位以上；（便于施工 防侵蚀 ）
②如必须埋于地下水位以下，应采取相应措施；
③如持力层有承压水，应满足：
⑵荷载性质（作用方向
偏心
动静等）
如： 中心荷载 ：在满足强度和变形条件下可 尽量浅埋； 有水平荷载（高耸构筑物）： 适当加大埋深；
上拔荷载（输电塔）：适当加大埋深，保证抗拔力；
动荷载（振动 地震区）： 尽量埋在液化层以下。
㈡ 建筑物周围的条件
⒈水文、工程地质条件
⑴ 工程地质条件
基础埋置深度的确定
一、基础埋深的确定原则
（1）定义：自室外设计地面到基础底面的距离。 （2）重要性： 室内设计地面
基础埋深的大小对 do 于建筑物的安全和正常使 d 用、施工技术措施、施工 工期、工程造价等都有很 大影响。 （3）确定原则：① 在满足地基稳定和变形的前提下，基 础应尽量浅埋。但不宜小于0.5m(岩基除外)。 ②基础顶面应低于设计地面100mm以上。
承压水位
h γ＞H γω
H 持力层 土重度 γ h 隔水层
水重度
含水层
⒉相邻建筑物的基础埋深
⑴ 基础埋深不宜深于相邻原有建筑基础；
⑵ 若必须将拟建基础做到原有基础底面以下时，则 需满足下列条件：
原有建筑 拟建建筑
L≥（1~2）ΔH
ΔH ⑶ 若不能满足 上述条件，应采 取相应措施。 （分段施工 L 坑壁支护 加固原有基础）
要求：
Z≥b/4， b
且≮1~2m
Z
④ 当地基持力层水 平变化较大时，可 分为若干段，各段 采用不同的埋深， 以调整基础的不均 匀沉降，获得经济 持 力 层 效果。
≤0.5m ≥1.0m
⑵ 水文地质条件
①基础宜埋在地下水位以上；（便于施工 防侵蚀 ）
②如必须埋于地下水位以下，应采取相应措施；
③如持力层有承压水，应满足：
⑵荷载性质（作用方向
偏心
动静等）
如： 中心荷载 ：在满足强度和变形条件下可 尽量浅埋； 有水平荷载（高耸构筑物）： 适当加大埋深；
上拔荷载（输电塔）：适当加大埋深，保证抗拔力；
动荷载（振动 地震区）： 尽量埋在液化层以下。
㈡ 建筑物周围的条件
⒈水文、工程地质条件
⑴ 工程地质条件
《地基基础》PPT课件优选全文
整理ppt
6
地基的重要性
2、加拿大特朗斯康谷仓：
加拿大特朗斯康谷仓长59.44m，宽23.47m，高31.00m。 谷仓的基础为钢筋混凝土筏基，厚61cm，基础理深3.66m。谷 仓于1911年开始施工，1913年秋完工。谷仓自重20000t，相 当于装满谷物后满载总重量的42.5％。1913年9月起往谷仓装 谷物，仔细地装载，使谷物均匀分布。10月，当谷仓装了 31822m3谷物时，发现1小时内垂直沉降达30.5cm。结构物向 西倾斜，并在24小时内谷仓倾倒。谷仓西端下沉7.32m，东端 上抬1.52m。
分类 振冲置换法（用于处理不排水粘性土、粉 土、饱和黄土及人工填土）、振冲密实法（用于处 理砂土、人、粉土土基）。
机具设备：振冲器、起重机械、水泵及供水管道、 控制设备。
整理ppt
20
地基局部处理及其他加固方法
地基局部处理
①松土坑：当坑的范围较小是，可将坑中松软的土挖除， 回填与天然而土压缩性相近的材料，分层夯实。
构造：厚度一般根据底面的自重应力与附加压应 力之和不大于同一标高处软弱土层的容许承载力 确定。
整理ppt
14
材料要求：宜采用颗粒级配良好，质地坚硬的中砂、 粗砂、砾砂、碎石、石悄或基他工废料。
施工要点：先基底表面浮土、淤泥等杂物清除干净， 作好边坡处理。
底面宜铺设在同一标高上，如深度不同时，施工应 按先深后浅的程序进行。
整理ppt
7
地基的重要性
主要原因：对谷仓地基土层事先未作勘察、试验与 研究，采用的设计荷载超过地基土的抗剪强度，导致 这一严重事故。是地基整体滑动强度破坏的典型工程 实例。
整理ppt
8
由相邻建筑物引起的沉降破坏
《基础篇：基坑支护》PPT课件
a
59
降水（压）井点剖面布置图
a
60
⑶ 坑内井点降水要点
① 坑内井点降水应在开挖前20天进行，降水深度应达到设计 要求，并不得少于坑底以下1m。
② 降水必然会形成降水漏斗，从而造成对周围环境的影响， 因此要合理使用井点降水，在邻近保护对象附近一定要形成封闭 的隔水帷幕后才能开始降水。
③ 降水期间应按设计要求布置水位观测孔，对基坑内外的地 下水位变化及邻近的建（构）筑物的沉降进行监控，当建（构） 筑物的变形速率或变形量超过警戒值时，可用回灌水法或隔水法 来控制降水对周围环境的有害影响。
⑷预应力张拉及封锚：
制浆
注浆
拉杆的预应力张拉
a
锚杆逐层向下支护施工
共70页 第2250页
2.4.4 挡土灌注桩与土层锚杆结合支护
锚杆及横撑
a
冠梁 悬臂支护桩
共70页 第2621页
2.4.5 钢板桩支护
当基坑较深、地下水位较高 且未施工降水时，采用板桩作为 支护结构，既可挡土、防水，还 可防止流砂的发生。
共70页 第1712页
钢筋砼灌注桩的排列方式
北京神华大厦基坑的 交错相间排桩支护
a
共70页 第1813页
2.4.2 土钉墙支护
a
共70页 第1194页
土钉支护施工工艺：
⑴开挖工作面 ⑵喷射第一层砼 ⑶土钉成孔
喷射第一层砼
人工洛阳铲成孔
a
冲击式钢管成孔
土层锚杆钻机成孔
共70页 第2015页
⑷安设土钉、注浆
灌注桩与 水泥土桩结合
共70页 第16页
2.4.1 排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排 式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全 度好、费用低。
基础埋置深度的选择
3、基础埋深选择的原则： 在保证建筑物安全、稳定、耐久使用的前提下，应尽量浅 埋，以便节省投资，方便施工。除基岩外，一般不宜小于 0.5米。另外，基础顶面应底于设计外地面100mm以上，以 避免基础外露。
3
4、影响基础埋深的因素： 一、与建筑物有关的一些要求 A、类型主要指高层与非高层之分。 B、基础构造，针对基础类别、用途等。 C、荷载大小与地基承载力间的关系导致持力层选择发生变化。 D、建筑物类型不同，其所受荷载性质发生变化，从而对基础
软土
好土
只有低层 房屋可用, 否则处理
尽量浅埋 但是如h1 太小就为II
h1< 2m 基底 在好土
h1=2m~4m 高楼好土,低 楼软土
h1>4 m 桩基 或处理 9
四、地基土冻胀和融陷条件 对于埋置于可冻胀土中的基础，其最小埋深应由下式确定：
dmin z0 t d fr (GBJ7-89）
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
埋深产生影响。例如：高层建筑：水平力作用；输电塔：上 拔力作用；砖窑：高温作用；冷库：低温作用；受动力荷载 基础：对持力层土要求，不宜为饱和疏松的粉细砂（振动液 化）。
4
二、工程地质条件
A、工程地质条件不同，基础的埋深有 较大差别，要合理选择持力层以保证建 筑物的安全和经济性。
B、土层不均匀时可分段采用不同埋深。 对建于边坡上的基础，其埋深应满足下 式：
3
4、影响基础埋深的因素： 一、与建筑物有关的一些要求 A、类型主要指高层与非高层之分。 B、基础构造，针对基础类别、用途等。 C、荷载大小与地基承载力间的关系导致持力层选择发生变化。 D、建筑物类型不同，其所受荷载性质发生变化，从而对基础
软土
好土
只有低层 房屋可用, 否则处理
尽量浅埋 但是如h1 太小就为II
h1< 2m 基底 在好土
h1=2m~4m 高楼好土,低 楼软土
h1>4 m 桩基 或处理 9
四、地基土冻胀和融陷条件 对于埋置于可冻胀土中的基础，其最小埋深应由下式确定：
dmin z0 t d fr (GBJ7-89）
传统的机械按键设计是需要手动按压按键触动PCBA上的开关按键来实现功 能的一种设计方式。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
埋深产生影响。例如：高层建筑：水平力作用；输电塔：上 拔力作用；砖窑：高温作用；冷库：低温作用；受动力荷载 基础：对持力层土要求，不宜为饱和疏松的粉细砂（振动液 化）。
4
二、工程地质条件
A、工程地质条件不同，基础的埋深有 较大差别，要合理选择持力层以保证建 筑物的安全和经济性。
B、土层不均匀时可分段采用不同埋深。 对建于边坡上的基础，其埋深应满足下 式：

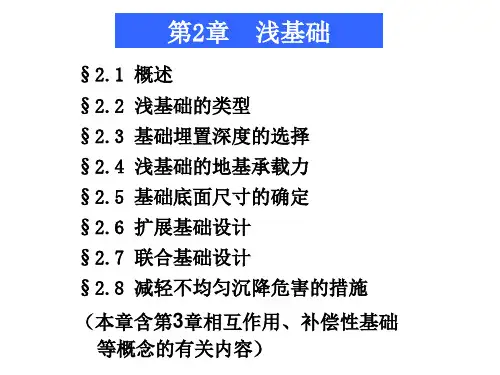

基础工程教学第2章
根据
地基复杂程度 建筑物规模和功能特征 由于地基问题可能造成建筑物破坏或影 响正常使用的程度
即按照地基基础设计的复杂性和技术难度
将地基基础设计分为三个设计等级
甲级 乙级 P9表2-1 丙级
P9
根据建筑物地基基础设计等级及长期荷载作用下地 基变形对上部结构的影响程度，地基基础设计应符 合下列规定：（P9～10）
地基、基础与上部结构相互作用的概念（P68～73） 注意：地基与基础的相互作用
➢抗弯刚度很小的柔性基础，基底
反力的分布与作用于基础上的荷
载分布形状完全一致。均布荷载
下基础沉降呈碟形，即中部大，
边缘小。若要使沉降趋于均匀，
作用于基础上的荷载分布应中间 柔性基础的基底反力
小、两端大（P69）
和沉降（P69图3-1）
•多用于：荷载大、地基软弱且软硬不均的高层建筑 用于框架、框剪、剪力墙结构的柱下筏形基础 用于砌体承重结构的墙下筏形基础 ，适用于具有硬 壳持力层、比较均匀的软弱地基上6层及6层以下 承重横墙较密的民用建筑
•筏形基础底面积大，可减小基底压力，也可提高地基
承载力，能有效增强基础的整体性，调整不均匀沉降
和三合土等材料组成的无需配置钢筋的墙下条形基 础或柱下独立基础
•无筋扩展基础适用于：（P11）
由于受台阶宽高比的 限制，刚性基础的高
多层民用建筑和轻型厂房
度一般较大
➢无筋扩展基础（刚性基础）不适宜宽基浅埋的情况
•基础截面常做成
柱
l b 10
墙下条形基础
柱下独立基础
•无筋扩展基础的受力特性：（P11、P39～40）
材料具有较好的抗压性能，但抗拉、抗剪强度都较低
➢ 为保证基础不会挠曲变形、开裂破坏，设计时 需要加大基础的高度，控制基础外伸宽度，即 限制（刚性）基础台阶宽高比，使基础具有足 够的刚度，基础内的拉应力和剪应力不超过材 料的抗拉、抗剪强度
房屋建筑学 第八章 基础与地下室(共43张PPT)
7
第一节 基 础 和 地 基
（二）影响基础的埋置深度的因素 1、地基土质的影响
土质好，承载力高时，基础应尽量浅埋。 基础底面应尽量埋在常年未经扰动且坚实平坦的土层或岩石（俗称“老土 层”）上。而不应设置在耕植土、杂填土及淤泥质土层中。
8
第一节 基 础 和 地 基
2、地下水位的影响
建筑物的基础应尽量埋在地下水位以上。
17
第二节 基础的类型与构造
（三）毛石基础
毛石基础是由毛石和水泥砂浆砌筑而成。其外露的毛石略经加工，形状基本方整， 粒径一般不小于300mm。中间填塞的馅石是未经加工的厚度不小于150mm的块石。
优点：由于石材抗压强度高，水泥砂浆也是耐水材料，所以抗冻、抗水、抗腐 蚀性能好。
适用：可用于地下水位较高、冻结深度较深的低层或多层民用建筑中。
－14）。
23
第二节 基础的类型与构造
二、独立基础 当建筑物承重体系为梁、柱组成的框架、排架或其他类似结构时，其柱下
人防地下基室是础有人常民采防空用要的求的基地下本空形间。式是独立基础。
第按二结节 构材基料础分的，类有常型砖与见墙构地造的下室断和混面凝形土墙式地下有室。阶梯形、锥形等（图8－15 a .b）。 当 这地样下，水 既的 增常 加年 了当设 挖计 土采水 工用位作和 量预最 ，制高 对地 工柱下 期子水 和位 造嵌均 价固低 也在于 很地 不杯下 利口室 。地内坪时标高，，又且地称基杯及回形填基土范础围（内无图上层8滞－水1时5，c地）下。室杯的墙形体基和底础板的只需杯做底防潮厚处理。
冰冻线：地面以下，冻结土与非冻结土的分界线称为冰冻线。 冻结深度：从地面到冰冻线的距离即为土的冻结深度。
土的冻结：是指土中的水分受冷，冻结成冰，使土体冻胀的现象。
第一节 基 础 和 地 基
（二）影响基础的埋置深度的因素 1、地基土质的影响
土质好，承载力高时，基础应尽量浅埋。 基础底面应尽量埋在常年未经扰动且坚实平坦的土层或岩石（俗称“老土 层”）上。而不应设置在耕植土、杂填土及淤泥质土层中。
8
第一节 基 础 和 地 基
2、地下水位的影响
建筑物的基础应尽量埋在地下水位以上。
17
第二节 基础的类型与构造
（三）毛石基础
毛石基础是由毛石和水泥砂浆砌筑而成。其外露的毛石略经加工，形状基本方整， 粒径一般不小于300mm。中间填塞的馅石是未经加工的厚度不小于150mm的块石。
优点：由于石材抗压强度高，水泥砂浆也是耐水材料，所以抗冻、抗水、抗腐 蚀性能好。
适用：可用于地下水位较高、冻结深度较深的低层或多层民用建筑中。
－14）。
23
第二节 基础的类型与构造
二、独立基础 当建筑物承重体系为梁、柱组成的框架、排架或其他类似结构时，其柱下
人防地下基室是础有人常民采防空用要的求的基地下本空形间。式是独立基础。
第按二结节 构材基料础分的，类有常型砖与见墙构地造的下室断和混面凝形土墙式地下有室。阶梯形、锥形等（图8－15 a .b）。 当 这地样下，水 既的 增常 加年 了当设 挖计 土采水 工用位作和 量预最 ，制高 对地 工柱下 期子水 和位 造嵌均 价固低 也在于 很地 不杯下 利口室 。地内坪时标高，，又且地称基杯及回形填基土范础围（内无图上层8滞－水1时5，c地）下。室杯的墙形体基和底础板的只需杯做底防潮厚处理。
冰冻线：地面以下，冻结土与非冻结土的分界线称为冰冻线。 冻结深度：从地面到冰冻线的距离即为土的冻结深度。
土的冻结：是指土中的水分受冷，冻结成冰，使土体冻胀的现象。
基础埋置深度的选择
基础埋置深度的选择0000确定基础埋深的原则是:在保证安全可靠的前提下，尽量浅埋。
但不应浅于0.5m，因为地表土一般较松软，易受雨水及外界影响，不宜作为基础的持力层。
另外，基础顶面距设计地面的距离宜大于100㎜，尽量避免基础外露，遭受外界的侵蚀及破坏。
2-2-1建筑结构条件与场地环境条件建筑结构条件包括建筑物用途、类型、规模与性质。
某些建筑物需要具备一定的使用功能或宜采用某种基础型式，这些要求常成为基础埋深选择的先决条件，例如必须设置地下室或设备层及人防时，通常基础埋深首先要考虑满足建筑物使用功能上提出的埋深要求。
当建筑物内采用不同类型的基础，如单层工业厂房排架柱基础与邻近的设备基础，如果两基础间的净距与其底面间的标高差不满足图2-4的要求时，则应按埋深大的基础统一考虑。
高层建筑物中常设置电梯，在设置电梯处，自地面向下需有至少1.4m电梯缓冲坑，该处基础埋深需要局部加大。
建筑物外墙常有上、下水、煤气等各种管道穿行，这些管道的标高往往受城市管网的控制，不易改变，这些管道一般不可以设置在基础底面以下，该处墙基础需要局部加深。
另外，遇建筑物各部分使用要求不同或地基土质变化较大，要求同一建筑物各部分基础埋深不同时，应将基础做成台阶形逐步过渡，台阶的宽高比为1:2，每阶高度不超过500mm，见图2-5。
上部结构的型式不同，对基础产生的位移适应能力不同。
对于静定结构、中、小跨度的简支梁来说，这项因素对确定基础埋置深度影响不大。
但对超静定结构即使基础发生较小的不均匀沉降也会使结构构件内力发生明显变化，例如拱桥桥台。
为了减少可能产生的水平位移和沉降差值，有时须将基础设置在埋藏较深的坚实土层上。
图2-4相邻基础的埋深图2-5阶形基础建筑物的结构类型不同，地基沉降可能造成的危害程度不一样。
在对荷载大的高层建筑和对不均匀沉降要求严格的建筑设计中，为了减小沉降，往往把基础埋置在较深的良好土层上。
此外，承受较大水平荷载的基础，应有足够大的埋置深度，以保证地基的稳定性。
房屋建筑构造课件第2章第2节基础的埋置深度
图2-5 相邻基础埋深的影响
图2-4 冻结深度对基础埋深的影响
2 基础的埋置深度
（５）相邻基础的埋深 在原有房屋 附近建造房屋时，要考虑新建房屋荷载 对原有房屋基础的影响。一般情况下， 新建建筑物的基础埋深应浅于相邻的原 有建筑物基础埋深，以避免扰动原有建 筑物的地基土壤。当新建建筑物基础埋 深大于原有建筑物基础的埋深时，两基 础间应保持一定的水平距离，其数值应 根据荷载的大小和性质等情况而定，一 般为相邻两基础底面高差的2倍，如图25所示。
2 基础的埋置深度
二、影响基础埋深的因素
（１）地基土层构造 基础应建造在 坚实的土层上，如果地基土层为均匀、承 载力较好的坚实土层，则应尽量浅埋，但 应大于0.5m，如图2-2a所示。
图2-2 地基土层对基础埋深的影响
2 基础的埋置深度
如果地基土层不均匀，既有承载力较好的坚实土层，又有承载力较差的软 弱土层，且坚实土层离地面近（距地面小于2m），土方开挖量不大，可挖去 软弱土层，将基础埋在坚实土层上，如图2-2b所示。若坚实土层很深（距地面 大于5m），可做地基加固处理，如图2-2c所示。当地基土由坚实土层和软弱 土层交替组成，建筑总荷载又较大时，可采用桩基础，如图2-2d所示。具体方 案应在做技术经济比较后确定。
图2-3 地下水位对基础埋深的影响
a） 地下水位较低时的基础埋深 b） 地下水位较高时的基础埋深
2 基础的埋置深度
（４）冻结深度 地面以下冻结土 与非冻结土的分界线称为冰冻线，冰冻 线的深度为冻结深度，主要由当地的气 候决定。由于各地区气温不同，冻结深 度也不同， 如北京为1m， 哈尔滨为 1.9m，沈阳为1.2m。如果基础置于冰 冻线以上，当土壤冻结时，冻胀力可将 房屋拱起，融化后房屋又将下沉，日久 天长，会造成基础的破坏，因此基础底 面必须置于冰冻线以下100～200mm， 如图2-4所示。
基础PPT课件
8.1 地基与基础
2、基础设计要求 强度、刚度、耐久性、经济
3、地基设计要求 强度、变形、稳定性、经济
. 上一张 下一张 主 页 退 出 3
8.1 地基与基础
地基的类型： 1、天然地基：不需人工加固处理，直接能承受建
筑物基础的土层。 2、人工地基：需要人工处理，使其具有足够的承
载能力的土层。 处理方法较多：换土法、压实法、深层水泥搅拌法、
8.3 基础的类型与构造
2、按基础的构造型式分 A、条形基础 B、独立基础 C、井格式基础 D、筏形基础 E、箱形基础 F、桩基础
. 上一张 下一张 主 页 退 出13
8.3 基础的类型与构造
墙下条基素砼垫层
.
16
片筏基础（满堂基础）
.
17
框架结构基础梁
框架结构柱下条基
.
18
基坑局部（打桩完成后）
.
29
谢谢观看！
. 上一张 下一张 主 页 退 出 6
8.3 基础的类型与构造
1、按所用材料及受力特点分 A、刚性基础 受刚性角控制的基础叫刚性基础 上部荷载在基础中按一定角度传递压力，其传 力角度称为压力分布角或刚性角。
砖、混凝土、毛石、三合土基础等
B、柔性（非刚性）基础
钢筋混凝土基础
. 上一张 下一张 主 页 退 出 7
高压喷射注浆法、振冲法、排水固结法、打桩法 等。
.
4
8.2 基础的埋深及影响因素
1、基础的埋置深度 概念：室外设计地面至基础底面的垂直距离。
2、影响基础埋置深度的因素 1）建筑物特点及使用要求 2）冰冻线深度 3）相邻基础埋深 4）地质情况等 5）地下水位
最小埋深不小于0.5米。4米内称为浅基础。
