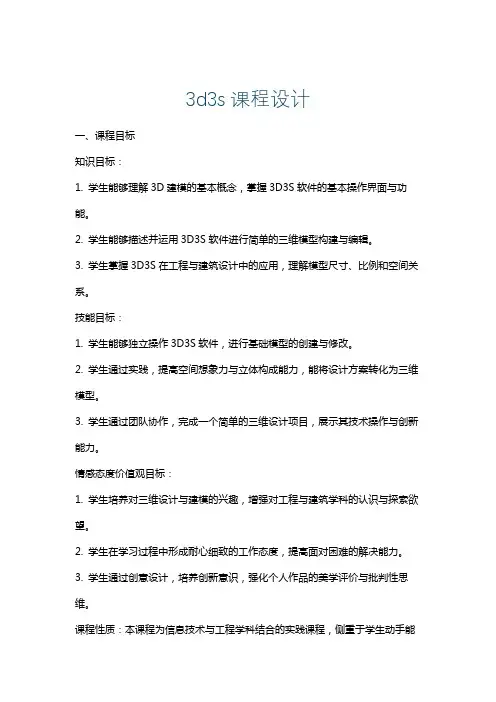

3d3s课程设计一、课程目标知识目标：1. 学生能够理解3D建模的基本概念，掌握3D3S软件的基本操作界面与功能。
2. 学生能够描述并运用3D3S软件进行简单的三维模型构建与编辑。
3. 学生掌握3D3S在工程与建筑设计中的应用，理解模型尺寸、比例和空间关系。
技能目标：1. 学生能够独立操作3D3S软件，进行基础模型的创建与修改。
2. 学生通过实践，提高空间想象力与立体构成能力，能将设计方案转化为三维模型。
3. 学生通过团队协作，完成一个简单的三维设计项目，展示其技术操作与创新能力。
情感态度价值观目标：1. 学生培养对三维设计与建模的兴趣，增强对工程与建筑学科的认识与探索欲望。
2. 学生在学习过程中形成耐心细致的工作态度，提高面对困难的解决能力。
3. 学生通过创意设计，培养创新意识，强化个人作品的美学评价与批判性思维。
课程性质：本课程为信息技术与工程学科结合的实践课程，侧重于学生动手能力和创新思维的培养。
学生特点：考虑到学生年级特点，已具备一定的计算机操作能力，对于三维空间概念有初步认识，但对专业软件操作尚属初学阶段。
教学要求：课程需结合学生实际情况，由浅入深进行教学，注重理论与实践相结合，强调学生在学习过程中的主动探索与合作交流，以实现课程目标的具体学习成果。
二、教学内容本课程教学内容围绕以下三个方面进行组织：1. 3D3S软件基础知识：- 软件安装与界面认识- 常用工具栏功能介绍- 基本操作命令与快捷键2. 3D建模与编辑：- 三维模型创建方法- 模型尺寸与比例调整- 常见三维编辑工具使用（如拉伸、旋转、缩放等）3. 3D3S在工程与建筑设计中的应用：- 建筑模型构建实例分析- 工程模型尺寸标注与细节处理- 色彩、材质与贴图应用教学大纲安排如下：第一周：3D3S软件安装与界面认识，基本操作命令学习。
第二周：三维模型创建方法与简单编辑工具实践。
第三周：建筑模型构建实例分析与操作演练。
第四周：工程模型尺寸标注、色彩材质应用及细节处理。
3d3s入门教材ppt课件
；.
15
总体信息＼构件查询＼总用钢量
返回
；.
16
按杆件属性显示
返回
；.
17
显示参数＼显示颜色
返回
；.
18
菜单功能简介——构件属性
建立截面库 定义截面\材性\偏心\计算长度 定义方位 定义层面或轴线号 定义预应力和只拉单元 支座边界 单元释放
下一张
；.
19
建立截面库
演示
；.
28
建立模型 由直线生成构件 定义结构体系 建立截面库 定义截面 定义材性 定义方位
例题必要操作过程
支座边界 单元释放 施加节点荷载 施加单元荷载 组合 内力分析 显示查询
；.
29
参考定义方法
结构体系——平面框架 建立截面库——双击勾选中普工，普槽，圆管截面 定义截面——定义成普工63c，普槽32a，圆管102*5.5 定义材性——定义新的Q345，并选中所有单元定义之 定义方位——工：y向无穷；槽：z负无穷；管：x无穷 支座边界——工：6个方向刚接，管：3个平动刚接 单元释放——管上端绕3轴单元释放 节点荷载——工况0，绕y轴弯矩5，并定义到相应节点 单元荷载——类型1，工况0，沿z，（-2，-2，0，0）
下一张
；.
10
添加杆件
返回
；.
11
打断
返回
；.
12
结构体系
返回
；.
13
从文件读入数据
返回
；.
14
菜单功能简介——显示查询
总体信息＼构件查询＼总用钢量 构件信息显示 按杆件属性显示 显示截面＼按层面显示＼部分显示＼
部分隐藏＼取消附加信息显示＼全部 显示 显示荷载 显示参数＼显示颜色
3D3S快速安装说明书
Page 17
步骤一 登陆服务器 ACAD命令行中键入命令<login>，弹出如下所示对话框
3D3S快速安装说明
Insatll Instructions
步骤三 启动3D3S软件，查看单位和软件模块信息 -------- 8
网络版 安装步骤 ------------------------------------------------ 9 一、服务器端安装和设置 ---------------------------------------- 9 步骤一 网络锁服务程序的安装和卸载 ------------------------ 9 步骤二 网络锁服务管理工具的使用 ------------------------12 二、客户端安装步骤 ------------------------------------------------16 步骤一 登陆服务器 ------------------------------------------------18 步骤二 查看单位和软件功能模块信息 ------------------------20
Page 04
3D3S快速安装说明
Insatll Instructions
我们建议按照默认目录进行安装
Page 05
程序文件安装完毕后自动安装软件锁驱动程序
Page 06
3D3S快速安装说明
Insatll Instructions
当系统提示没有通过wind有低版本软件，则程序会提示先将低版本卸载，如下图：
3D3SV13升级功能点
第 7.2.18 条
新增抗震设计
5 锚栓面积 时锚栓最小面
第 3.4.3 条第 3 款
--
积构造要求
11
v13 升级功能点
4 13202 混凝土多高层
4.1 全新的设计流程，支持按标准层快捷编辑模型，保证层间位移等总体信息的正确输出。 同时，支持在在组装模型中添加复杂空间结构。
4.2 更新《高层民用建筑钢结构技术规程》JGJ99-2015。 4.3 增加《钢管混凝土结构技术规范》GB50936-2014 第五章、第六章，圆管混凝土构件、矩
13
v13 升级功能点
梁柱节点 叠合板
形钢管混凝土结构的验算。 4.4 增加墙、墙组的计算和验算功能。 4.5 实现新增截面 3 种十字形钢截面的验算功能，5 种型钢混凝土截面的设计功能。
12
5 13202A PC-装配式结构
v13 升级功能点
5.1 新增混凝土装配式节点设计工具箱，通过可视化，参数化建模方式，生成装配式整体模 型，所有部件实体建模，可检查钢筋碰撞，真实计算截面有效高度，支持梁柱节点、柱 与基础节点、柱与地下室顶板节点、主次梁节点、叠合楼板节点，外挂墙板节点，预埋 件节点等，节点包含预制柱连接，梁柱核心区计算，梁端结合面计算等功能。
新增局部屈曲承压计算等。
3.4 节点设计 新规范改进了节点域转动刚度验算的公式，增加了锚栓抗剪计算，增加了锚栓锚固
长度和锚栓面积的最小构造要求。
节点设计比较
序 节点计算
号
项
内容对比
门式刚架轻型房屋钢结构 CECS102-2002（2012 年
技术规范（GB51022-2015）
版）
1 钢材强度
f， fv
9
3D3S11桁架模块手册教程
免 责 声 明
3D3S 软件的开发以及文档的编制投入了相当多的时间和努力， 经过了严格的测试和使用。 自 1997 年开发以来，众多用户的工程应用证明了软件的适用性和正确性。 但在程序使用方面，使用者接受并清楚的知道开发者或经销商在程序的准确性或可靠度上没有做 任何直接或暗示的担保。使用者必须明确了解程序的假定并必须独立的核查结果。
钢管桁架结构设计系统手册
钢结构设计软件 V11
钢管桁架结构设计系统手册
同济大学 3D3S 研发组
上海同磊土木工程技术有限公司 2012 年 06 月
钢管桁架结构设计系统手册
版 权 声 明
3D3S 计算机程序以及全部相关文档是受专利权法和著作权法保护的产品， 版权属于上海同磊土木 工程技术有限公司。未经上海同磊土木工程技术有限公司的书面许可，不得以任何形式、任何手段复制 本产品或文档的任何部分。
同济大学 3D3S 研发组 上海同磊土木工程技术有限公司
2
钢管桁架结构设计系统手册
目录
第一章 快速入门 ........................................................................................................................................... 4 1.1 操作顺序 ................................................................................................................................................. 4 1.2 操作流程图 ............................................................................................................................................. 6 第二章 屋架模块菜单功能文字说明 ........................................................................................................... 7
软件系统开发项目运营实施方案
软件系统开发项目运营实施方案[word版本下载后可任意编辑】41、项目总体实施方案 ......................................................................................................41.1 工程实施原则 .....................................................................................................51.2 项目总体推进计划 ..................................................................................................1.3 系统实施过程的质量保证活动说明 ....................................................................................561.3.1需求分析阶段 .................................................................................................61.3.2总体设计阶段 .................................................................................................1.3.3详细设计阶段 .................................................................................................771.3.4系统开发阶段 .................................................................................................71.3.5系统实施和试运行阶段 .........................................................................................1.3.6项目验收阶段 .................................................................................................1.3.7系统正式运行及维护阶段 .......................................................................................1.3.8各阶段辅助文档 ...............................................................................................1.3.9实施过程提交文件汇总 .........................................................................................101.4 项目实施计划 .......................................................................................................1.4.1数据实施步骤 ...................................................................................................1.4.2项目进度安排 ...................................................................................................132、项目管理方案 .........................................................................................................2.1 项目管理组织结构 ...................................................................................................132.1.1项目各方角色与责任 ..........................................................................................2.1.2任务分工 ......................................................................................................2.2 项目范围管理 .......................................................................................................2.3 项目进度管理 .......................................................................................................2.4 项目风险管理 .......................................................................................................2.4.1技术风险 ......................................................................................................2.4.2需求风险 ......................................................................................................2.4.3协调与沟通风险 ...............................................................................................2.4.4项目人员风险 ...................................................................................................2.5 质量管理计划 .......................................................................................................182.5.1质量管理体系标准 ............................................................................................2.5.2质量控制过程 ...................................................................................................2.5.3质量评定计划 ...................................................................................................192.5.4质量管理措施 .................................................................................................192.5.5软件质量控制 .................................................................................................212.6 项目协调与合作计划 ................................................................................................2.6.1协调与合作管理方案 ............................................................................................2.6.2协调手段 ......................................................................................................2.7 配置管理 ...........................................................................................................2.7.1配置管理和版本控制 ............................................................................................2.7.2变更管理的方法 ...............................................................................................2.8 文档管理 ...........................................................................................................252.9 人员管理 ...........................................................................................................252.10 保密管理 ...........................................................................................................263、测试计划 ............................................................................................................263.1 测试工作准备 .....................................................................................................263.2 软件开发测试 .....................................................................................................273.2.1模块测试 .....................................................................................................273.2.2功能测试 ......................................................................................................273.2.3性能测试 ......................................................................................................273.2.4分系统测试 ...................................................................................................3.2.5全系统测试 ...................................................................................................28283.2.6容量测试 .....................................................................................................283.2.7压力测试 .....................................................................................................3.2.8灾难恢复测试 ..................................................................................................293.3 设计测试用例和数据 ................................................................................................3.3.1建立测试环境 ..................................................................................................303.3.2测试执行 .......................................................................................................314、验收计划 ............................................................................................................4.1 验收组织 ...........................................................................................................4.2 验收内容 ...........................................................................................................314.3 软件系统的验收 ...................................................................................................323.用户方已经认可测试数据 ....................................................................................................335、培训方案 ..............................................................................................................335.1 培训目标 ...........................................................................................................335.2 培训方式 ...........................................................................................................335.3 培训对象 ...........................................................................................................335.4 培训地点与环境 ...................................................................................................345.5 培训计划及内容 ...................................................................................................5.5.1用户培训 .....................................................................................................34345.5.2系统管理人员培训 ............................................................................................366、技术支持和售后服务 ....................................................................................................366.1 技术支持与售后服务政策 ...........................................................................................6.1.1技术后援支持 ..................................................................................................6.1.2技术后援支持方式 ............................................................................................37376.1.3保修及系统维护服务 ...........................................................................................1、项目总体实施方案建设XXXXXXXXXXX软件采购是一项复杂、长期的系统工程，为保证工程能 够顺利地进行实施，必须要制定科学、合理、切实可行的实施计划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 若同时按《钢规》、《抗规验算》，则2本规范的限值取
较小值输出。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
腹板高厚比验算
电话 021-65981466 65985557 传真 -8013 网站
构件的强度取值
• 钢材的强度设计值根据钢材厚度或 直径按钢规3.4.1-1取值。
【注意】材料屈服强度和设计强 度。软件用自定义材料的时候用 户输入的是设计强度，用自带的 材料软件默认的屈服强度，计算 的时候取的都是设计强度。
1.0 N / Ne
则稳定应力比
N / Ne
以上提到的所有系数，均可在“验算结果查询”对话 框中查看。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
注：
1.长细比三种情况分别为： (1)两根斜材为一拉一压时； (2)两根斜材同时受压时； (3)交于主材同一点的相邻
长细比，并根据该条第2、3款，计算单角钢、双拼角钢构件 的换算长细比。 根据该条文“注2：对单面连接的单角钢轴心受压构件， 按3.4.2条考虑折减系数后，可不考虑弯扭效应。”即对轴压
单角钢不计算换算长细比。
对于格构截面，按照《钢规》第5.1.3条计算换算长细比。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
斜材为压杆。
三者较大值。 2.对塔腿斜材，其计算长度 乘以1.2增大系数。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
3D3S结构设计软件—V11版宣讲会
V11版软件的规范实现
主讲人：王忠全 博士
日 期：2014-04-11
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
1 2 3 4
新平台 新功能 新规范 新性能
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
规范的实现
• • • • • 钢结构设计规范 建筑抗震设计规范 空间网格结构技术规程 铝合金结构设计规范 轻型钢结构厂房设计中的常见问题
强度验算
• 组合梁腹板考虑屈曲后强度的计算
“规范选择”对话框中的“考虑梁腹板屈曲强度计算” 对应《钢规》的第4.4节。根据《规范》第4.3.1条的规定， 当组合梁构件的加劲肋配置情况不能满足第4.3.2条的规定 时，则应考虑梁腹板的屈曲强度计算梁的强度应力比。 “横向加劲肋间距(mm)”、“能阻止上翼缘扭转”： 是考虑梁腹板屈曲强度计算需要的参数，用于套用《钢规》 公式（4.3.3-2d）、（4.3.3-2e）、（4.3.3-3d）、（4.3.33e）。
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
3、稳定系数
• 根据构件长细比（计算了换算长细比的，取换算长细比）
套用《钢规》附录C的公式计算稳定系数。
• 目前V11软件均按照b类 截面取圆管的塑性发展系 数，在即将上市的V12中
将细分。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
强度验算
• 软件根据构件的受力情况，软件套用《钢规》第4.1.1条、 第5.1.1条、第5.2.1条验算强度应力比。 • 对于圆管截面，强度计算公式为：
N An
2 2 Mx My
W 即采用合弯矩方向，而非角点。
f
此点偏大
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
正确验算点
电话 021-65981466 65985557 传真 -8013 网站
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
• 用户自定义计算长度 若用户“定义系数”，则计算 长度为
l0 uuserlunit
此处 lunit 为单元的长度。 【例】此悬挑柱被打断 成2段，每段长1500mm。 若用户自定义柱的计算 长度系数为2，则计算长 度如下：
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
2、长细比、换算长细比
软件根据《钢规》第5.1.2条第1款计算双轴对称的截面
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
• 重型厂房结构（阶形柱）
单阶柱：当勾选“有侧移结构”时，软件将按照规范表D3下的公式计算出柱的计算长度，否则软件将按照规范表 D-4下的公式计算出柱的计算长度。 双阶柱：当勾选“有侧移结构”时，软件将按照规范表D5下的公式计算出柱的计算长度，否则软件将按照规范表 D-6下的公式计算出柱的计算长度。
不勾选“有侧移结 构”为支撑框架。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
6、稳定验算
• 纯弯梁构件：套用《钢规》第4.2.3条验算稳定。 • 其他构件：套用《钢规》第5.2.5条验算稳定。 若出现以下情况：
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
• 程序判断的计算长度都是在侧向支撑的基础上， 乘以计算长度系数的。即软件会自动搜索到被打 断的单元，判断构件相连的依据主要包括： （1）1轴夹角小于15度； （2）截面且方位相同。 （3）无侧向支撑 若软件自动判断计算长度，则结果如下：
稳定验算
【常见问题】强度应力比为何大于稳定应力比？
• 在以下一些情况中，会出现强度应力比大于稳定应力比：
a.构件为单轴对称截面。如T形截面，弯矩使翼缘受压。
b.构件的拉压构件。 c.等效弯矩系数较小。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
腹板高厚比验算
• 软件根据构件的受力类型套用《钢规》第4.3.8条、第
5.4.2~5.4.5条验算构件的腹板高厚比或圆管的径厚比。 • 若同时勾选了“规范选择”对话框中的以下选项，则软件 将根据构件的类型（梁、柱、支撑）套用《抗规》的第 8.3.2条和8.4.1条第2款验算。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算
1、计算长度
• 框架结构
框架结构的计算长度根据《钢规》附录表D-1和D-2下 的公式计算所得，不勾选“有侧移结构”套用表D-1，否 套用表D-2。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
1
钢结构设计规范
• • • •
强度验算 稳定验算 局部稳定验算 刚度验算
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
• 腹板高厚比限值的规范条文套用情况如下：
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
电话 021-65981466 65985557 传真 -8013 网站
稳定验算 4、整体稳定系数
• 软件根据《钢规》附录B计算构件的整体稳定系数，公式 （B.1-1）中的系数 b 取为1.0。 • 公式中用到的 y 取根据《钢规》第5.1.2条第1款计ห้องสมุดไป่ตู้的长 细比，非换算长细比。
同济大学3D3S研发中心 上海同磊土木工程技术有限公司 上海四平路1388号同济联合广场C601室 邮编200092
