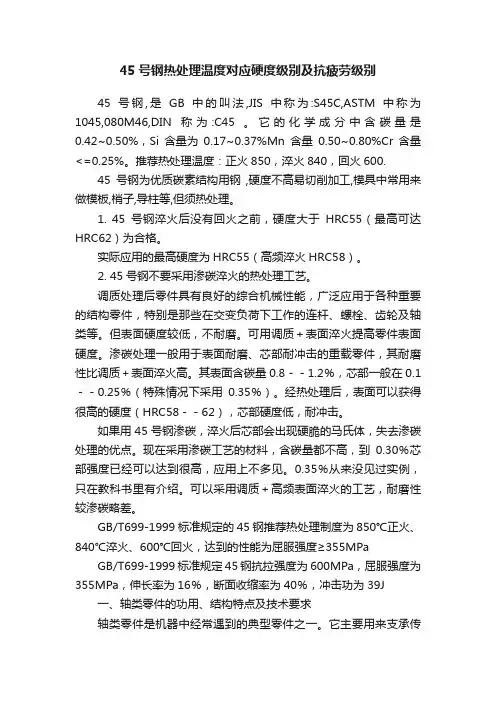

45号钢热处理温度对应硬度级别及抗疲劳级别
45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。
它的化学成分中含碳量是0.42~0.50%，Si含量为0.17~0.37%Mn含量0.50~0.80%Cr含量<=0.25%。
推荐热处理温度：正火850，淬火840，回火600.
45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45号钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J
一、轴类零件的功用、结构特点及技术要求
轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：
(一)尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5～IT7）。
装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。
(二)几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
(三)相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm，高精度轴（如主轴）通常为0.001～
0.005mm。
(四)表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。
二、轴类零件的毛坯和材料
(一)轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。
根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。
中小批生产多采用自由锻，大批大量生产时采用模锻。
(二)轴类零件的材料轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范（如调质、正火、淬火等），以获得一定的强度、韧性和耐磨性。
45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。
40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。
轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50～58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。
精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。
这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。
与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。
45号钢广泛用于机械制造，这种钢的机械性能很好。
但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。
所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。
还可以采用调质后渗氮的热处理工艺。
重庆鼎星渗氮公司为你解答。
45号钢热处理工艺
45号钢热处理工艺145号钢要求硬度HRC40-50，是不是要淬火+低温回火,换算成布氏硬度大约是380,470HB，根据一般热处理规范，热处理制度与硬度关系大致如下:淬火温度:840?水淬回火温度:150?回火，硬度约为57HRC;200?回火，硬度约为55HRC;250?回火，硬度约为53HRC;300?回火，硬度约为48HRC;350?回火，硬度约为45HRC;400?回火，硬度约为43HRC;500 ? 回火，硬度约为33HRC;600?回火，硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度21.临界温度指钢材的奥氏体转变温度。
不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。
2. 常用碳钢的临界点钢号临界点 (?)20钢 735-855 (?)45钢 724-780 (?)T8钢 730 -770(?)T12钢 730-820 (?)3 20Cr，40Cr，35CrMo，40CrMo，42CrMo:正火温度850-900?，45号钢正火温度850?左右。
4 20CrMnTi Ac1 Ac3 Ar1 Ar3740 825 680 7305Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。
该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。
其热处理制度为:钢棒与锻件960?空冷 + 700,720?回火，空冷。
最终热处理工艺:1、淬火:第一次预热:300,500?，第二次预热840,860?;淬火温度:1020,1050?;冷却介质:油，介质温度:20,60?，冷却至油温;随后，空冷，HRC=60,63。
、回火: 2经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下: 加热温度400,425?，得到HRC=57,59。
45号钢热处理
45号钢要求硬度HRC40-50，是不是要淬火+低温回火？换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下：淬火温度：840℃水淬回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度21.临界温度指钢材的奥氏体转变温度。
不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。
2. 常用碳钢的临界点钢号临界点(℃)20钢735-855 (℃)45钢724-780 (℃)T8钢730 -770(℃)T12钢730-820 (℃)3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。
4 20CrMnTi Ac1 Ac3 Ar1 Ar3740 825 680 7305Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。
该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。
其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。
最终热处理工艺：1、淬火：第一次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1050℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。
2、回火：经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：加热温度400～425℃，得到HRC=57～59。
45号钢正常调质硬度范围
45号钢正常调质硬度范围45号钢是一种常用的工程结构钢材，广泛应用于制造机械零部件和构件。
调质是一种常见的热处理工艺，通过控制材料的加热温度和冷却速度，使材料达到一定的硬度和韧性。
本文将详细介绍45号钢正常调质的硬度范围。
在进行正常调质处理时，45号钢的硬度范围通常为190~240HB。
这个范围是通过对材料进行适当的加热和冷却过程得到的。
正常调质处理的目的是使材料达到一定的硬度和韧性，以满足特定的使用要求。
正常调质的过程包括加热、保温和冷却三个阶段。
首先，将45号钢加热到适当的温度范围，一般在860~900摄氏度之间。
然后，保持材料在这个温度范围内保温一段时间，通常为1小时/25毫米。
最后，以适当的速度冷却材料，常用的冷却介质有水、油和空气。
调质处理可以提高钢材的硬度和强度，同时保持一定的韧性。
在45号钢中，主要的强化相是马氏体。
通过调整加热温度和冷却速度，可以控制马氏体的形成和分布，从而影响材料的硬度。
在正常调质过程中，通过适当的加热温度和冷却速度，可以使45号钢达到硬度范围为190~240HB的要求。
正常调质处理对于提高45号钢的机械性能至关重要。
在加工和使用过程中，钢材需要具有一定的硬度和强度，以抵抗外部载荷和磨损。
同时，钢材还需要具备一定的韧性，以避免因脆性断裂而引起的事故。
正常调质处理可以在满足这些要求的同时，保持适当的加工性能和可焊性。
除了硬度范围，正常调质处理还会对45号钢的组织和性能产生其他影响。
例如，调质处理可以消除材料中的残余应力，改善材料的综合性能。
此外，调质处理还可以提高材料的耐蚀性和疲劳寿命，延长材料的使用寿命。
45号钢的正常调质硬度范围为190~240HB。
通过适当的加热温度和冷却速度，可以使材料达到要求的硬度和韧性。
正常调质处理是提高45号钢机械性能的常用方法，可以使材料具备一定的硬度、强度和韧性，满足特定的使用要求。
在实际应用中，应根据具体的使用要求和工艺条件选择适当的调质处理方案，以达到最佳的材料性能。
45号钢热处理温度对应硬度级别及抗疲劳级别
45号钢热处理温度对应硬度级别及抗疲劳级别45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。
它的化学成分中含碳量是0.42~0.50%，Si含量为0.17~0.37%Mn含量0.50~0.80%Cr含量<=0.25%。
推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45号钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

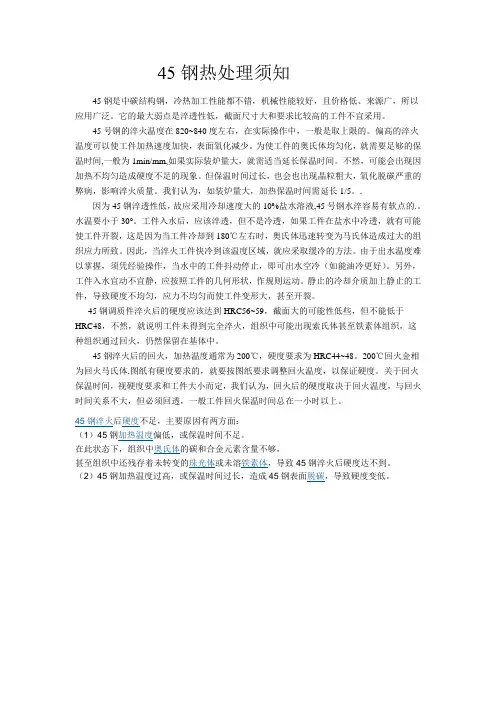

45钢热处理规范
45钢热处理须知45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。
它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。
45号钢的淬火温度在820~840度左右，在实际操作中，一般是取上限的。
偏高的淬火温度可以使工件加热速度加快，表面氧化减少。
为使工件的奥氏体均匀化，就需要足够的保温时间,一般为1min/mm,如果实际装炉量大，就需适当延长保温时间。
不然，可能会出现因加热不均匀造成硬度不足的现象。
但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。
我们认为，如装炉量大，加热保温时间需延长1/5。
.因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液,45号钢水淬容易有软点的.。
水温要小于30°。
工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。
因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。
由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。
另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。
静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。
45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中。
45钢淬火后的回火，加热温度通常为200℃，硬度要求为HRC44~48。
200℃回火金相为回火马氏体.图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。
关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。
45钢调质硬度要求标准
45钢调质硬度要求标准钢材是工业生产和建筑领域不可或缺的材料之一。
调质是钢材处理的一种常见方法，通过控制钢材的冷却速率和温度，使钢材达到理想的硬度和耐磨性。
在调质处理中，硬度要求是至关重要的考量因素，特别是在一些对强度和耐磨性要求较高的工程中。
本文将介绍45钢调质硬度的要求标准以及相关的处理方法。
1. 45钢简介45钢是一种碳素结构钢，其含碳量介于0.42%至0.50%之间。
它具有较高的强度和耐磨性，常用于制造机械零件、工具和冲压模具等应用中。
然而，45钢在正常状态下的硬度并不足够，需要进行调质处理以提高其硬度和机械性能。
2. 45钢调质处理工艺在调质处理中，45钢需要经历加热、保温和冷却三个主要阶段。
具体工艺参数如下：（1）加热阶段：将45钢加热至860℃至890℃的温度范围内，保持一段时间，以确保钢材内部达到均匀的高温状态。
（2）保温阶段：将加热后的钢材放置在炉内保持一段时间，使钢材内部的组织进行相应的变化和调整。
（3）冷却阶段：通过合理控制冷却速率，达到调质处理的目标硬度。
一般采用水淬或油淬等快速冷却的方法，以确保钢材达到理想的硬度。
3. 45钢调质硬度要求标准根据国内标准GB/T 3077和国际标准ISO 683-18，45钢在调质处理后的硬度要求如下：（1）淬火硬度：淬火硬度是指在钢材冷却到室温后的硬度。
45钢调质处理后的淬火硬度要求为207～255HB。
（2）回火硬度：回火硬度是指在淬火后再进行回火处理后的硬度。
45钢调质处理后的回火硬度要求为25～40HRC。
（3）表面硬度：钢材的表面硬度对于一些需要高耐磨性的应用很重要。
45钢调质处理后，表面硬度要求为229～285HB。
4. 调质处理问题及解决方法在进行45钢的调质处理时，可能会遇到一些问题，例如淬火裂纹、回火软化等。
下面是一些常见问题及解决方法：（1）淬火裂纹：淬火过程中可能会导致钢材出现裂纹。
解决方法包括选择合适的冷却介质、控制冷却速度和进行合适的回火处理等。
45钢杆的热处理硬度
45钢杆的热处理硬度
45钢杆的热处理硬度取决于具体的热处理方法和条件。
一般
情况下，对于45钢杆进行淬火和回火处理可以得到较高的硬度。
淬火是将钢杆加热至适当温度，然后迅速冷却，使其组织转变为马氏体组织，从而提高硬度。
回火是将已经淬火的钢杆再次加热至较低的温度，然后进行保温一段时间，最后冷却。
回火可以减轻淬火过程中的内应力，并使得组织更加稳定，提高硬度。
一般情况下，45钢经过适当的淬火和回火处理，可以达到硬
度大约为HRC45-50。
然而，实际的硬度会受到多种因素影响，如热处理工艺参数的选择、钢材的起始组织状态等。
因此，在进行具体的热处理操作之前，需要根据具体的要求和情况，进行热处理试验来确定最佳的处理工艺和达到所需的硬度。
请注意，在进行热处理操作时需要严格控制温度、冷却速度等参数，以免引起组织不均匀、开裂等问题。
此外，热处理过程中也需要注意安全防护措施，以避免发生意外。
45钢热处理温度及硬度关系
淬火温度840°C水淬，回火温度150°C硬度约为57HRC，回火温度200°C硬度约为55HRC,回火温度250°C硬度约为53HRC,回火温度300°C硬度约为48HRC,回火温度350°C硬度约为45HRC,回火温度400°C硬度约为43HRC,回火温度500°C硬度约为33HRC,回火温度600°C硬度约为20HRC。
热处理ห้องสมุดไป่ตู้艺
欢迎大家在评论处补充你认为文章中有解释不对或欠缺的部分，这样下一个阅读的人就会学到更多，你知道的正是大家需要的。。。
淬火温度840c水淬回火温度150c硬度约为57hrc回火温度200c硬度约为55hrc回火温度250c硬度约为53hrc回火温度300c硬度约为48hrc回火温度350c硬度约为45hrc回火温度400c硬度约为43hrc回火温度500c硬度约为33hrc回火温度600c硬度约为20hrc
45钢热处理温度及硬度关系
45号钢热处理及性能
45号钢45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
45＃钢广泛用于机械制造，这种钢的机械性能很好。
但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46。
所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。
1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
0℃GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、84淬火、600℃回火，达到的性能为屈服强度≥355MPa。
GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J。
45钢热处理前硬度
45钢热处理前硬度
（原创实用版）
目录
1.45 钢的概述
2.45 钢热处理前的硬度
3.45 钢的热处理过程
4.45 钢热处理后的硬度范围
5.45 钢在模具制造中的应用
正文
一、45 钢的概述
45 钢是我国常用的优质碳素结构用钢，具有较高的强度、良好的韧性和易切削性能。
在模具制造、机械加工等领域有着广泛的应用。
二、45 钢热处理前的硬度
45 钢在没有经过热处理前的硬度一般在 HRC20 以下，属于较软的状态，易于加工。
三、45 钢的热处理过程
为了提高 45 钢的硬度和性能，需要进行热处理。
热处理的过程包括正火、淬火和回火。
正火是将钢加热到 850 摄氏度，保持一段时间后冷却；淬火是将钢加热到 840 摄氏度，然后迅速冷却；回火是将钢加热到600 摄氏度，保持一段时间后冷却。
四、45 钢热处理后的硬度范围
经过热处理后，45 钢的硬度可以达到 HRC60 甚至更高。
但一般来说，为了保证钢的综合性能，会将硬度控制在 HRC50 左右。
五、45 钢在模具制造中的应用
在模具制造中，45 钢常用于制作模板、梢子、导柱等部件。
经过热处理后的 45 钢具有较高的硬度和良好的韧性，可以满足模具在使用过程中对耐磨性和强度的要求。
综上所述，45 钢在热处理前的硬度较低，易于加工。
通过热处理，可以提高其硬度和性能，满足不同的使用要求。
