风量和动压及静压
风量和动压及静压
表示换气扇性能的有[风量]和[静压]。
两者有密切关系，考虑[换气]时需要条件，充分理解这2个因素。
风量(Quantity)
是指换气扇在单位面积里排出（或供给）的空气量，单位一般使用m3/h或m3/min。
压力（Pressure）
是指与风有关单位面积的力，单位一般使用Pa（帕斯卡）。
压力分以下3种：
●动压（DynamicPressure）
是指因风速而产生的压力，收叫做动压或速度压。
由于因台风等的强风引起建筑物的玻璃弯曲，这种力因动压而形成。
●静压（StaticPressure）
气球吹大后，内部向周围环境顶住的力叫静压，指的是空气静止时所产生的压力。
●全压（TotalPressure）
指的是有风的所有压力，动压、静压加起来的压力。
各压力的关系
通风管里面的气流与各压力如下图
，在本商品目录上本公司使用dB。
允许使用水平
对室内正常噪音的允许值
噪音值的测定方法
????关于导风管换气扇、吸油烟机、浴室、洗手间用换气扇，社团法人日本电气工会（JEMA）明确规定测试方法（JEM-1386）。
房间必要换气次数的求法
必要换气量（m3/h）=每小时必要换气次数（次/h）X房屋体积（m3）
●求房间体积，用下表的房间换气次数算出换气量。
（例）场所：浴室必要换气次数：5（次/h）房间面积：10m2 到天花板的高度：2.4m 根据以上内容，必要换气量=5×10×2.4=120m3/h选定满足此数据的换气扇。
■换气次数的参数（根据[建筑设备设计基准]）。
风量风压计算公式
风量风压计算公式该帖被浏览了2690次?|?回复了4次风量风压计算公式风量计算风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ（风量）=m3/minV（风速）=m/secA（截面积）=m2压力常用换算公式1Pa=1mbar=1mmHg=1psi=703mmAq1Torr=1Torr=常用单位换算表-风量1m3/min（CMM）=1000 l/min = ft3/min（CFM）常用名词说明（1）标准状态：为20℃，绝对压力760mmHg，相对湿度65％。
此状态简称为STP，一般在此状态下1m3之空气重量为。
（2）空气之绝对压力：为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。
（3）基准状态：为0℃，绝对压力760mmHg，相对湿度0％。
此状态简称为NTP，一般在此状态下1m3之空气重量为。
压力（1）静压（Ps）：所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成，在使用上常以kgf/m2或mmaq 来表示，且可以直接经过量测取得。
而在风机之风管中，任何方向之静压值皆为定值且也有正负之分，若静压值为正则表示风管目前正被胀大，若静压值为负则表示风管目前正受挤压。
（2）动压（Pv）：所谓动压就是流体在风管内流动之速度所形成之压力，在使用上常以kgf/m2或mmaq来表示.（3）全压（PT）：所谓全压就是静压与动压之和，在使用上常以kgf/m2或mmaq来表示。
在风机中全压值是属固定，并不会因风管缩管而产生变化.风压与温度温度变化会影响空气之密度。
故在其他条件不变的情况下，温度变化时，其风压必须依下面之关系加以校正，以获得标准情况下之风压值：P = P’[（273 + t）/293] （mm Aq）同样，当空气密度变更时，其风压值可作如下之修正：P = P’（γ ）（mm Aq）式中，等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
风量和动压及静压
风量和动压及静压
表示换气扇性能的有[风量]和[静压]。
两者有密切关系，考虑[换气]时需要条件，充分理解这2个因素。
风量(Quantity)
是指换气扇在单位面积里排出（或供给）的空气量，单位一般使用m3/h或m3/min。
压力（Pressure）
是指与风有关单位面积的力，单位一般使用Pa（帕斯卡）。
压力分以下3种：
●动压（DynamicPressure）
）。
必要换气量（m3/h）=每小时必要换气次数（次/h）X房屋体积（m3）
●求房间体积，用下表的房间换气次数算出换气量。
（例）场所：浴室
必要换气次数：5（次/h）
房间面积：10m2
到天花板的高度：2.4m
根据以上内容，必要换气量=5×10×2.4=120m3/h
选定满足此数据的换气扇。
■换气次数的参数（根据[建筑设备设计基准]）
页脚内容
页脚内容。
风量风压计算公式
风量风压计算公式该帖被浏览了2690次| 回复了4次风量风压计算公式风量计算风量(Q):所谓风量(又称体积流率)指的就是风管之截面积所通过气流之流速,一般在使用上以下式来表示:Q=60VAQ(风量)=m3/minV(风速)=m/secA(截面积)=m2压力常用换算公式1Pa=0、102mmAq1mbar=10、197mmAq1mmHg=13、6mmAq1psi=703mmAq1Torr=133、3pa1Torr=1、333mbar常用单位换算表-风量1m3/min(CMM)=1000 l/min = 35、31 ft3/min(CFM)常用名词说明(1)标准状态:为20℃,绝对压力760mmHg,相对湿度65％。
此状态简称为STP,一般在此状态下1m3之空气重量为1、2kg。
(2)空气之绝对压力:为当地大气压计所显示的大气压力再加上表压力之与,一般用kgf/m2或mmaq来表示。
(3)基准状态:为0℃,绝对压力760mmHg,相对湿度0％。
此状态简称为NTP,一般在此状态下1m3之空气重量为1、293kg。
压力(1)静压(Ps):所谓静压就就是流体施加於器具表面且与表面垂直的力,在风机中一般就是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示,且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分,若静压值为正则表示风管目前正被胀大,若静压值为负则表示风管目前正受挤压。
(2)动压(Pv):所谓动压就就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示、(3)全压(PT):所谓全压就就是静压与动压之与,在使用上常以kgf/m2或mmaq来表示。
在风机中全压值就是属固定,并不会因风管缩管而产生变化、风压与温度温度变化会影响空气之密度。
故在其她条件不变的情况下,温度变化时,其风压必须依下面之关系加以校正,以获得标准情况下之风压值:P = P’[(273 + t)/293] (mm Aq)同样,当空气密度变更时,其风压值可作如下之修正:P = P’(1、2/γ )(mm Aq)式中,等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
测试通风机风压
测试通风机全压、动压、静压
1、安装通风机，连接好测试风管。
2、将通风机连接电源。
3、检查测试管道及通风机机壳是否有异物；检查叶轮运转是否正常；检查U形管压力计液面是否水平。
4、测试风管截面及位置，分环测点，在毕托管上做好标记。
5、检查测试管道连接气密性；检查风机转向（开启后立即关闭）；确保风机正转后重新启动风机。
6、连接毕托管与压力计测全压、动压、静压。
测全压时连接毕托管全压端与压力计；测静压时连接毕托管全压端与压力计；测动压时分别使毕托管全压端、静压端与压力计连接。
毕托管使用时垂直管壁，平行正对气流；读数时压力计垂直，视线平行。
7、检测完毕，立即停机。
8、计算全压、动压、静压。
（该断面）全压、静压为平均值。
动压：H动cp=（根号下++++/N）2
二、测试通风机风量
重复1—5的步骤。
6、连接毕托管与压力计测动压。
分别使毕托管全压端、静压端与压力计连接。
毕托管使用时垂直管壁，平行正对气流；读数时压力计垂直，视线平行。
7、检测完毕，立即停机。
8、计算动压：H动cp=（根号下++++/N）2。
9、计算风量：按连续方程求断面体积流量：Q=AVcp*3600….
（Vcp=4.04根号下H动cp）。
风机全压、动压、静压及其计算公式
风机全压、动压、静压及其计算公式进步一、风机的静压、动压、全压、余压1静压（Pi）由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。
计算时，以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
空调中的空气静压均指相对静压。
静压是单位体积气体所具有的势能，是一种力，它的表现将气体压缩、对管壁施压。
管道内气体的绝对静压，可以是正压，高于周围的大气压；也可以是负压，低于周围的大气压。
2动压（Pb）指空气流动时产生的压力，只要风管内空气流动就具有一定的动压。
动压是单位体积气体所具有的动能，也是一种力，它的表现是使管内气体改变速度，动压只作用在气体的流动方向恒为正值。
3全压（Pq）全压是静压和动压的代数和：Pq＝Pi十Pb 全压代表单位气体所具有的总能量。
若以大气压为计算的起点，它可以是正值，亦可以是负值。
4机外余压机外余压的概念一般来自厂商样本。
样本上所提供的机外余压一般是考虑机组本身的压力损失后所能提供的全压，关于机外余压到底是机外全压还是机外静压。
可以理解为机外全压，写成机外静压是测试时通常把动压看为0。
可见，机外余压的概念并非一个标准性概念,但必然是考虑机组本身的压力损失后所能提供的全压。
二、静压、动压、全压、余压的形成1静压是由于分子运动力产生的对壁面的压能，在流场内各点大小都一致；静压是由于流体本身的分子热运动所形成的内在能量，不管流体在宏观上是运动的，还是静止的，它的分子都时刻在作热运动，静压能的存在只决定于分子的热运动，而与宏观流动与否没有关系。
换言之，不论是静止的，还是流动的流体，它都存在着由其分子的热运动而产生的内在静压力。
2动压是因为流体动量形成的压能，仅在迎着来流方向存在。
这是一对理论范畴。
动压实际是由于流体的宏观流动所产生的能量。
因此，如果没有流体的宏观流动也就不会产生动压。
风机出口风速较高，动压也较大，静压相对较低；但像有的AHU 出口马上就进入一个静压箱，则在静压箱内几乎所有的风机能都转化为静压了。

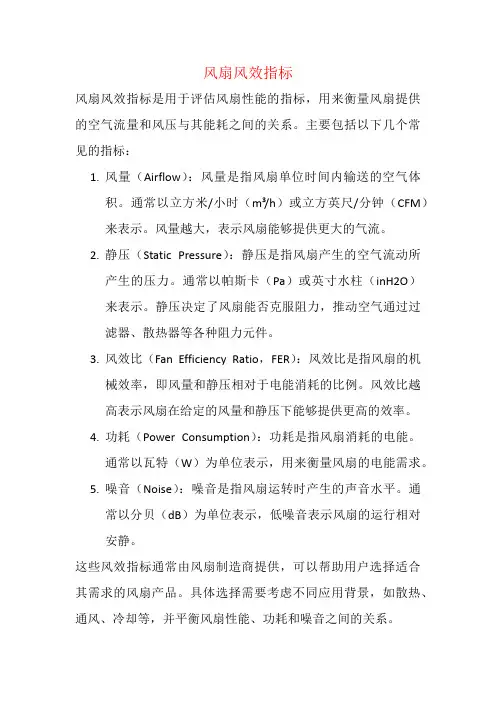

风扇风效指标
风扇风效指标
风扇风效指标是用于评估风扇性能的指标，用来衡量风扇提供的空气流量和风压与其能耗之间的关系。
主要包括以下几个常见的指标：
1.风量（Airflow）：风量是指风扇单位时间内输送的空气体
积。
通常以立方米/小时（m³/h）或立方英尺/分钟（CFM）来表示。
风量越大，表示风扇能够提供更大的气流。
2.静压（Static Pressure）：静压是指风扇产生的空气流动所
产生的压力。
通常以帕斯卡（Pa）或英寸水柱（inH2O）
来表示。
静压决定了风扇能否克服阻力，推动空气通过过
滤器、散热器等各种阻力元件。
3.风效比（Fan Efficiency Ratio，FER）：风效比是指风扇的机
械效率，即风量和静压相对于电能消耗的比例。
风效比越
高表示风扇在给定的风量和静压下能够提供更高的效率。
4.功耗（Power Consumption）：功耗是指风扇消耗的电能。
通常以瓦特（W）为单位表示，用来衡量风扇的电能需求。
5.噪音（Noise）：噪音是指风扇运转时产生的声音水平。
通
常以分贝（dB）为单位表示，低噪音表示风扇的运行相对
安静。
这些风效指标通常由风扇制造商提供，可以帮助用户选择适合其需求的风扇产品。
具体选择需要考虑不同应用背景，如散热、通风、冷却等，并平衡风扇性能、功耗和噪音之间的关系。
主要通风机静压和动压的测量方法
主要通风机静压和动压的测量方法一、引言通风机是工业生产中常用的设备，其性能优劣直接影响到工作环境和工人的健康。
通风机的静压和动压是评估其性能的重要指标，因此准确测量通风机的静压和动压至关重要。
本文将介绍通风机静压和动压的测量方法，以帮助工程师和技术人员更好地了解通风机性能的评估方法。
二、通风机静压和动压的概念静压是通风系统中气流运动过程中由于管道和设备摩擦阻力所产生的压力，通常用Pa或mmH2O等单位来表示。
动压是气流的动能所产生的压力，通常用Pa或mmH2O等单位来表示。
通风系统的静压和动压是衡量其输送风量和输送风压的重要参数，也是评价通风系统性能的重要指标。
三、通风机静压和动压的测量方法1.静压的测量方法静压是通风系统中气体的静态压力，通常可以通过测量管道中的气体压力来获取。
测量静压的常用方法有以下几种：（1）差压传感器法：通过安装在通风系统管道中的差压传感器，将管道中的气体压力转化为电信号进行测量，从而获取静压。
（2）U形管水柱法：将U形管的一端连接到通风管道中，通过测量U形管中液体水平高度的变化来计算管道中的静压。
（3）静压测压仪法：使用专业的静压测压仪进行测量，将测压仪插入通风管道中，即可直接读取静压数值。
2.动压的测量方法动压是通风系统中气体的动态压力，通常可以通过测量管道中气流的速度和密度来获取。
测量动压的常用方法有以下几种：（1）热线式风速仪法：通过安装在通风系统管道中的热线式风速仪，测量管道中气流的速度，再结合气体密度的测量结果，可以计算得到动压。
（2）动压测压仪法：使用专业的动压测压仪进行测量，将测压仪插入通风管道中，即可直接读取动压数值。
（3）Pitot管法：通过安装Pitot管在管道中，通过测量Pitot管的静压与动压差计算得到动压。
四、通风机静压和动压的综合测量方法在实际工程中，为了更全面地评估通风机的性能，常常需要综合考虑静压和动压的测量结果。
综合测量静压和动压的方法有以下几种：（1）同时测量法：通过将静压传感器和动压传感器分别安装在管道中，同时进行测量，得到静压和动压的测量结果，从而综合评估通风系统的性能。
风量风压风速的计算方法
风量风压风速的计算方法风机的，静压，动压，全压所谓静压的定义是：气体对平行于气流的物体表面作用的压力。
通俗的讲：静压是指克服管道阻力的压力。
动压的定义是：把气体流动中所需动能转化成压的的形式。
通俗的讲：动压是带动气体向前运动的压力P 动压(Pa)=0.5*空气密度(kg/m3)*风速(m/s)平方。
或全压=静压＋动压全压是出口全压和入口全压的差值空气密度：20摄氏度时，取1.205kg/m3两台型号相同且转速相等的风机并联后，风量最高时是两台风机风量的90%左右，风压等于单台风机的压力。
2、两台型号相同且转速相等的风机串联后，风压是单台风机风压的2倍，风量等于单台风机的风量。
3、两台型号不同且转速不等并联使用，风量等于较大的一台风机的风量，风压不叠加。
4、两台型号分歧且转速不等，型号较大的一台置前串联使用，风压小于单台风机的风压，风量即是较大的一台风机的风量风速普通管道输送的风速10-20米每秒风力是指风吹到物体上所施展阐发出的力量的大小。
普通按照风吹到空中或水面的物体上所发生的各类现象，把风力的大小分为13个品级，最小是级，最大为12级。
陆地上呈现的风力普通多在0-9级之间，10-12级的风陆上很少见，有则拔树、摧残建筑物，破坏力极大。
为便于记忆，其口诀：XXX，风平浪静，烟往上冲。
1级软风，烟示方向，斜指天空。
2级轻风，人有感觉，树叶微动。
3级轻风，树叶摇动，旗展风中。
4级和风，灰尘四起，纸片风送。
5级清风，塘水起波，小树摇动。
6级强风，举伞困难，电线嗡嗡。
7级疾风，迎风难行，大树鞠躬。
8级大风，折断树枝，江湖浪猛。
9级烈风，屋顶受损，吹毁烟囱。
风量风机风量的定义为:风速V与风道截面积F的乘积静压流速V=4Q/(πD^2)(Q--流量)m^3/s)1、雷诺数Re=Vd/ν(V——管内平均流速，m/sd——圆管内径，mv——流体的运动黏度，m2/s运动粘滞系数ν=15.06×10^(-6)m^2/s)风管摩擦阻力系数λ：1/λ= -2 Lg[k/(3.7D)+2.51/(Re√λ)]式中Lg——以10为底的对数；k风管内管壁的绝对粗糙度，mm,通常取k=0.15mm；D——风管内径，或当量直径，mm；Re——雷诺数。
关于动压和静压的问题
关于动压和静压的问题问：我们开列送风机的规格一般是以「风量」和「静压」来表示。
「风量」的单位是每单位时间内所吹送的体积，如m3/min，这一点很容易了解。
但我对「静压」就有些疑惑了，我们一般都讲「压力」，譬如空气压缩机可以打7 kg/cm2的压力，也都用「压力」来表示，为什么送风机就特别要用「静压」来开规格呢？还有，我也听说还有「动压」这样东西，到底压力是怎样静、怎样动的呢？还有一件更令我困惑的，空气压缩机用的单位是kg/cm2，可是送风机的「静压」(应该也是压力的一种)大家却都写成mmAq 或inH2O，这到底是为什么呢？难道静压不是压力吗？答：这个问题确实是一个相当基本的问题。
让我先把压力的名词解释过后，再来回答您其它的问题。
我们从小学以来所学的大多是「压力」一词，也就是每单位面积上的力量，如kg/cm2。
但是，事实上压力却可分为三种方法来表现，也就是「全压」、「静压」和「动压」，而其间的关系是：「全压 =静压+动压」。
首先我们来谈「静压」，一般常以为静压只是流体在不流动的状况下才表现出来的压力，譬如：空气密闭筒内的压力或绑了绳子的汽球之内的压力。
是的，这些都是静压，但在这里要特别提醒一点，就是在流动的流体中也有静压的存在，譬如：冷气风管中在冷气流动时管内仍有静压存在，又如打开水龙头时墙内水管中也有静压存在。
即使在我们所生活的大气中，不管有没有风在吹，也有静压在作用。
因此我们可以说：「静压乃是无处不存在的」。
同时，静压也正如您所说的，是压力的一种。
其次，再谈「动压」，动压实在是虚无飘渺的一种压力。
从字面上可以知道有动才有动压，英文称为Dynamic Pressure或Velocity Pressure（译作速压），正是这个意思。
动压的定义是「动压 =γ．V2/2g」(V是速度，g是重力加速度)。
因此，有速度才有动压，没有速度(静止)则动压等于零。
动压存在的必要条件是速度，而非无处不存在。
动压平常不容易捉摸得到，惟有转变成静压时才感觉得出来，譬如大风迎面吹到身上，人就有被向后推的感觉，这就是风打到人身上后速度变为零而转变成静压的结果。
风量风压计算公式
风量风压计算公式该帖被浏览了2690次｜回复了4次风量风压计算公式风量计算风量(Q)：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VAQ(风量）=m3/minV（风速）=m/secA（截面积）=m2压力常用换算公式1Pa=0。
102mmAq1mbar=10.197mmAq1mmHg=13.6mmAq1psi=703mmAq1Torr= 133。
3pa1Torr=1.333mbar常用单位换算表-风量1m3/min(CMM）=1000 l/min = 35.31 ft3/min（CFM）常用名词说明(1)标准状态:为20℃，绝对压力760mmHg，相对湿度65％。
此状态简称为STP,一般在此状态下1m3之空气重量为1。
2kg。
（2）空气之绝对压力：为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。
（3）基准状态：为0℃，绝对压力760mmHg,相对湿度0%。
此状态简称为NTP,一般在此状态下1m3之空气重量为1。
293kg。
压力（1)静压（Ps）：所谓静压就是流体施加於器具表面且与表面垂直的力，在风机中一般是由於重力与风扇之推动所造成,在使用上常以kgf/m2或mmaq来表示，且可以直接经过量测取得。
而在风机之风管中,任何方向之静压值皆为定值且也有正负之分，若静压值为正则表示风管目前正被胀大，若静压值为负则表示风管目前正受挤压。
（2）动压(Pv)：所谓动压就是流体在风管内流动之速度所形成之压力,在使用上常以kgf/m2或mmaq来表示。
(3）全压（PT）：所谓全压就是静压与动压之和，在使用上常以kgf/m2或mmaq来表示.在风机中全压值是属固定，并不会因风管缩管而产生变化。
风压与温度温度变化会影响空气之密度。
故在其他条件不变的情况下，温度变化时，其风压必须依下面之关系加以校正，以获得标准情况下之风压值：P = P’[（273 + t）/293］（mm Aq)同样,当空气密度变更时，其风压值可作如下之修正：P = P’（1.2/γ )（mm Aq）式中，等号右侧之值如P'、t、γ等之实测压力、温度与空气密度。
