变压器局部放电试验的现场应用及常见问题分析
变压器局部放电
变压器局部放电变压器是电力系统中不可缺少的设备，用于改变电压的大小，以实现电能的传输和分配。
然而，变压器在运行过程中可能会出现局部放电的问题。
局部放电是指在变压器内部的绝缘材料中发生的局部放电现象，它可能会导致设备故障和电力系统的不稳定性。
本文将讨论变压器局部放电的原因、检测方法以及预防措施。
一、局部放电的原因1. 绝缘材料缺陷：变压器的绝缘材料可能存在缺陷，如气泡、杂质和裂缝等。
这些缺陷会影响材料的绝缘性能，从而导致局部放电的发生。
2. 老化和磨损：长时间的运行和负荷变化会导致变压器内部的绝缘材料老化和磨损。
老化的绝缘材料会失去原有的绝缘性能，容易引发局部放电。
3. 过电压：电力系统中的过电压是变压器局部放电的主要原因之一。
过电压可能由外部因素，如雷击，或者内部因素，如开关操作而产生。
当电压超过材料的击穿电压时，局部放电就会发生。
二、局部放电的检测方法1. 电压法：通过测量变压器的局部放电产生的脉冲电压来进行检测。
这种方法需要使用高频电压脉冲发生装置和电磁传感器来采集变压器局部放电产生的脉冲信号。
通过分析脉冲信号的特征可以判断局部放电的程度和位置。
2. 频谱分析法：该方法通过对变压器的电流或电压信号进行频谱分析来检测局部放电。
局部放电会产生特定的频谱特征，通过对频谱图的分析可以确定局部放电的存在和程度。
3. 热像仪法：利用红外热像仪对变压器表面进行扫描，通过测量热量分布来检测局部放电。
局部放电会产生热量，导致变压器表面温度的异常升高。
热像仪可以实时监测变压器表面温度的变化，从而判断局部放电的情况。
三、局部放电的预防措施1. 绝缘材料的选择：选择具有良好绝缘性能的绝缘材料，减少绝缘材料的缺陷和老化现象。
2. 绝缘材料的维护：定期检查和维护变压器的绝缘材料，及时更换老化和磨损严重的部件，确保其良好的绝缘性能。
3. 过电压保护：安装过电压保护装置，及时检测和抑制过电压现象，保护变压器免受过电压的侵害。
浅析变压器放电试验存在问题及处理措施
浅析变压器放电试验存在问题及处理措施随着我国经济的发展和科学技术的不断提高，人们对于居住环境和工作环境有着越来越高的要求，安全永远是排在第一位的。
对于变压器来说，它是否能正常工作，对于个人、企业都有着重要的意义。
所以，本文从多个方面对变压器放电试验存在的问题进行详细的分析和探讨，并提出了相应的处理措施。
标签：变压器放电试验；存在问题；处理措施；一、前言随着变压器的发展以及应用，很多细小问题都在制造时和实践中被发现，从而进行消除或者处理。
但是，还是有些微小问题遗留着，成为安全隐患。
所以，必须使用变压器进行放电试验，这一种办法是对变压器质量水准最好的评定。
二、变压器放电试验在电场强度作用下，在变压器绝缘系统中局部区域有绝缘性能薄弱的地方会被激发出局部放电，局部放电是不足以贯通施加电压的两个电极间形成放电通道，即平常所说的击穿。
如果将局部放电量控制在一定放电量水平以下，对绝缘不会引起损伤，所以局部放电试验是一种无损探测绝缘特性的试验，在一定的局部放电试验电压与大于局部放电试验电压并模拟运行中过电压的局部放电预激发电压作用后，在以后的局部放电试验电压持续时间内测局部放电视在放电量，如局部放电视在放电量小于标准规定值，即认为变压器能通过局部放电试验。
这项试验比传统的短时工频耐压试验要严格，因短时工频耐压试验是以绝缘结构中是否有击穿作为能否通过试验的准则。
局部放电试验能检测出绝缘上薄弱的部位，在运行中检测局部放电量可探测出潜在的绝缘薄弱部位。
而短时工频耐压试验，只能探测到绝缘结构能否承受住各种过电压或试验电压的作用，要么承受住，要么承受不住，发现不了潜在的绝缘薄弱地位。
所以说，局部放电试验是一种比较理想的绝缘试验项目，是一项正在推广应用范围的试验项目，凡是能通过局部放电试验的变压器，在运行中可靠性是比较高的。
因此应对局部放电特性及检测加以研究，使变压器达到低局部放电量水平的要求，某些试验用变压器还应达到无局部放电的水平。
变压器现场局部放电试验及其故障判断
变压器现场局部放电试验及其故障判断摘要：随着我国经济的不断发展，对电力的需求也在不断地增加，我国电力行业也得到了蓬勃的发展。
但是随着需求的不断增大，导致电力行业的电力输送压力不断提高，长远距离的输电给电力系统带来不小的困扰，变压器作为输电线路中重要的电力部件，在其中起着至关重要的作用，变压器的好坏决定着输电线路的质量。
关键词：变压器；放电试验；故障分析在长距离的输电线路中，变压器发挥着主要的作用，可以说没有变压器，远距离的输电就不可能实现，所以做好对变压器的检测是非常重要的。
对变压器做现场局部放电的试验是一种检测变压器的好方法，这可以及时发现变压器内部的问题，以防在使用中出现问题。
但是对变压器做放电试验，会出现一定的故障，影响变压器绝缘层的安全。
1.变压器现场局部放电试验的作用变压器作为电力输送过程中重要的部件，必须保证其功能的完整，才能进一步保证电力输送的安全。
检测变压器最简便的方式就是对变压器做局部放电的试验，这是最简单，最有效的方式。
通过对变压器的局部放电检测，可以清楚的知道变压器在制作、运输、安装的过程中有哪些地方不符合要求，也可以通过分析变压器的放电现象来得知变压器的匝间绝缘是否完好，是否会在使用时出现不必要的故障，以便在安装和运行时正确的选取安装的方法，达到事半功倍的效果。
2.变压器局部放电的危害在变压器中，局部放电现象是可以出现的，但是不能长时间的存在，可以通过利用变压器的局部放电现象，来判断变压器内部的结构是否完整，功能是否完善。
变压器的局部放电现象是一种低能量的放电现象，这种现象对变压器的结构是不会产生影响的，但是如果变压器长时间的出现局部放电的现象，这些微小的能量就会大量的聚集起来，形成一种强大的能量集团，这种高能量的物质会沿着变压器内部的结构进行扩散，导致电量不断地进入变压器的绝缘层，直至把变压器的绝缘层完全侵蚀，导致变压器的绝缘能力完全丧失，这是变压器的局部放电现象对变压器本身结构的重要危害。
变压器局部放电测量现场试验的问题分析与处理
变压器局部放电测量现场试验的问题分析与处理摘要：在电网日常运行中，变压器在运行过程中的安全性关乎电网运行的安全，因此要尽量保证变压器运行平稳。
局部放电测量是变压器投运前的关键环节，然而其准确测量需依靠现场试验时的复杂情况分析与处理能力。
本文就变压器局部放电测量现场试验的相关问题进行了分析，并提出了处理措施。
关键词：变压器；局部放电测量；现场试验；问题；处理在电网日常运行中，变压器起着向千家万户输送电能和转换电压的重要作用，其在运行过程中的安全性关乎电网运行的安全。
变压器作为电力运行中的重要组成部分，需要一直处于运行状态，所以其在制造过程中，对设计方案的要求、工艺的控制、材料性能的选择、安装的技术都需要有严格的控制标准和较高的要求。
因此，为了保证变压器运行的安全，可用局部放电试验来检验变压器各方面的运行指标。
目前，检验变压器主要是采用现场局部放电试验的方法来对其各项技术指标进行综合检测，从而能够保证变电器在运行过程中的安全性和高效性。
根据相关的数据研究显示，局部放电试验是检验变压器质量是否过关的重要方式，同时在现场检定中也能得到很好的效果。
1变压器局部放电产生的因素变压器局部放电指的是在变压器的正负两端存在着没有被贯穿的两端的放电现象。
产生这种现象的原因是由于变压器在制造过程中，内部的绝缘材料存在一定的缺陷或者绝缘体本身的选择使用上就有其自身的弱点，这些缺点或者弱点在电压的作用下就会发生重复击穿现象。
通常情况下这种现象所释放的电能很弱，存在时间非常的短，因此在短时间内不会对变压器的使用造成一定的影响。
局部放电出现因素可能是由于绝缘体中有空隙或者绝缘介质中存在着一些不被发现的小气泡再或者就是在不同的绝缘层之间等部位存在有一定的缺陷造成的。
1.1绝缘内部气隙变压器的内部构造十分的复杂，所使用的绝缘材料有的是油状的液体、有的是固体材料，更有的变压器会使用有机高分子材料作为绝缘层。
上述材料在运用到变压器制造过程中，会在绝缘层绝缘材料的安装上难免有一些气泡或者缝隙存在，而这些因素就成为变压器局部放电的原因。

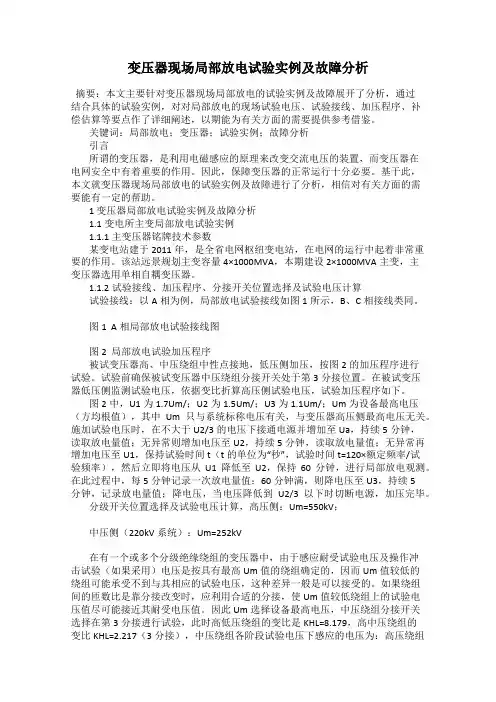

变压器现场局部放电试验实例及故障分析
变压器现场局部放电试验实例及故障分析摘要：本文主要针对变压器现场局部放电的试验实例及故障展开了分析，通过结合具体的试验实例，对对局部放电的现场试验电压、试验接线、加压程序、补偿估算等要点作了详细阐述，以期能为有关方面的需要提供参考借鉴。
关键词：局部放电；变压器；试验实例；故障分析引言所谓的变压器，是利用电磁感应的原理来改变交流电压的装置，而变压器在电网安全中有着重要的作用。
因此，保障变压器的正常运行十分必要。
基于此，本文就变压器现场局部放电的试验实例及故障进行了分析，相信对有关方面的需要能有一定的帮助。
1 变压器局部放电试验实例及故障分析1.1变电所主变局部放电试验实例1.1.1 主变压器铭牌技术参数某变电站建于2011年，是全省电网枢纽变电站，在电网的运行中起着非常重要的作用。
该站远景规划主变容量4×1000MVA，本期建设2×1000MVA主变，主变压器选用单相自耦变压器。
1.1.2试验接线、加压程序、分接开关位置选择及试验电压计算试验接线：以A相为例，局部放电试验接线如图1所示，B、C相接线类同。
图1 A相局部放电试验接线图图2 局部放电试验加压程序被试变压器高、中压绕组中性点接地，低压侧加压，按图2的加压程序进行试验。
试验前确保被试变压器中压绕组分接开关处于第3分接位置。
在被试变压器低压侧监测试验电压，依据变比折算高压侧试验电压，试验加压程序如下。
图2中，U1为1.7Um/；U2为1.5Um/；U3为1.1Um/；Um为设备最高电压（方均根值），其中Um只与系统标称电压有关，与变压器高压侧最高电压无关。
施加试验电压时，在不大于U2/3的电压下接通电源并增加至Ua，持续5分钟，读取放电量值；无异常则增加电压至U2，持续5分钟，读取放电量值；无异常再增加电压至U1，保持试验时间t（t的单位为“秒”，试验时间t=120×额定频率/试验频率），然后立即将电压从U1降低至U2，保持60分钟，进行局部放电观测。

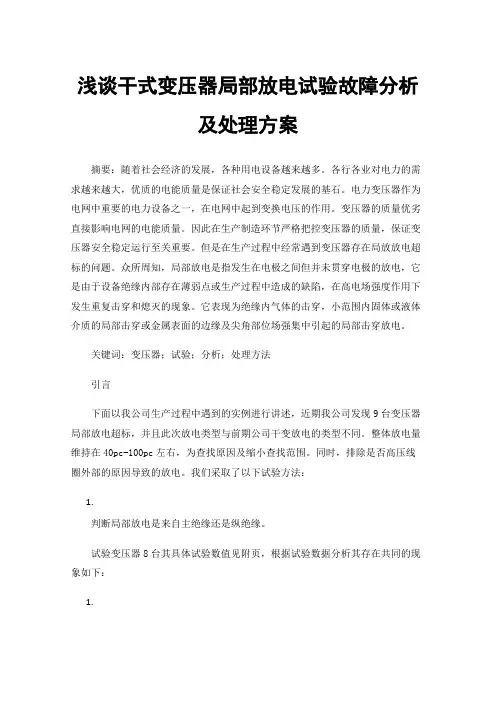

浅谈干式变压器局部放电试验故障分析及处理方案
浅谈干式变压器局部放电试验故障分析及处理方案摘要：随着社会经济的发展，各种用电设备越来越多。
各行各业对电力的需求越来越大，优质的电能质量是保证社会安全稳定发展的基石。
电力变压器作为电网中重要的电力设备之一，在电网中起到变换电压的作用。
变压器的质量优劣直接影响电网的电能质量。
因此在生产制造环节严格把控变压器的质量，保证变压器安全稳定运行至关重要。
但是在生产过程中经常遇到变压器存在局放放电超标的问题。
众所周知，局部放电是指发生在电极之间但并未贯穿电极的放电，它是由于设备绝缘内部存在薄弱点或生产过程中造成的缺陷，在高电场强度作用下发生重复击穿和熄灭的现象。
它表现为绝缘内气体的击穿，小范围内固体或液体介质的局部击穿或金属表面的边缘及尖角部位场强集中引起的局部击穿放电。
关键词：变压器；试验；分析；处理方法引言下面以我公司生产过程中遇到的实例进行讲述，近期我公司发现9台变压器局部放电超标，并且此次放电类型与前期公司干变放电的类型不同。
整体放电量维持在40pc-100pc左右，为查找原因及缩小查找范围。
同时，排除是否高压线圈外部的原因导致的放电。
我们采取了以下试验方法：1.判断局部放电是来自主绝缘还是纵绝缘。
试验变压器8台其具体试验数值见附页，根据试验数据分析其存在共同的现象如下：1.进行变压器整体试验加压时，高、低压线圈之间电压达到10-13kV时没有放电产生。
电压达到17-20kV左右时出现此类型的放电，且瞬间出现放电时的放电量为300pc左右，电压达到30kV左右放电达到3000pc。
随电压的升高放电量放电增大缓慢增加。
当电压降至13kV时（正常局放检测电压）放电消失,此电压与变压器感应法做局放试验时检测局放电压相比较，该电压高于变压器的局放检测电压，此放电不是局放产生的原因，因此判定局部放电来自纵绝缘。
1.线圈使用感应法做局放试验时，低压电压达到360V-400V时出现放电（约合高压9 kV -10kV）时，放电量为40pc-80pc.随施加电压的升高放电量变化不明显，最大不超过150pc-200pc，且波形幅值不对称。
变压器局部放电试验的故障分析及处理
变压器局部放电试验的故障分析及处理摘要：现代社会的生产与生活已经离不开电力，变压器作为电力系统的常见设备，其主要作用是减少电力输送过程中的损耗并且维护整个电力系统的安全与稳定，引起其运行质量也直接关系到整个电力系统的安全、稳定运行，当前供电单位也越来越重视对变压器的管理。
通过变压器局部放电试验能够有效的测试其是否存在放电问题，还能够找出其运行中的薄弱环节，以便可以及时进行处理，对保障变压器的运行质量具有十分重要的意义。
但是就实践来说，变压器局部放电试验也受到多种因素的影响而存在故障问题，基于此，本文就变压器局部放电试验的故障分析及处理进行了分析，已能够为当前的变压器管理工作提供一定的参考。
关键词：变压器；局部放电试验；故障引言变压器作为电力输送设备中的一个重要元器件应用越来越广泛，变压器调节技术现已涉及到相关输电设备的正常运行、我国电力工业的发展等各方各面，因此保证变压器在正常工作中的稳定性、安全性也已经成为相关部门研究工作的重点。
因此必须要充分的认识到变压器局部放放电试验，并做好故障管理，以便可以充分发挥该试验的价值。
一、变压器局部放电问题概述（一）变压器局部放电的原理分析变压器局部放电是设备内部的绝缘部分被强大的电力击穿所导致的元件内部局部放电情况，其是电力输送设备中是一种正常的现象，但是在其他位置也有可能发生局部放电的情况，一旦局部放电位置比较多就会影响到整个变压器的正常运行，不仅会导致变压器能够迅速提高，还会影响变压器运行的稳定性。
因此变压器局部放电试验的开展势在必行。
（二）变压器局部放电原因分析研究结果表明变压器局部放电的产生基于多种原因，大致有以下几个方面：一是变压器出厂后在装卸、运输、安装等环节遗留或多或少的问题，造成启用设备前的局部放电试验数据超标。
二是因变压器质量相对较高，绕组与铁心只是通过很少螺栓固定于底座部位，使其装卸、运输等各个环节将会歪斜、碰撞等，对变压器内部绝缘体造机械破坏，导致局部放电发生。
变压器现场感应耐压和局部放电试验分析
变压器现场感应耐压和局部放电试验分析摘要：本文以某变压器设备厂所制造的变压器为主要分析对象，在进行普通试验分析以后，再实施变压器现场感应耐压和局部放电试验，进而分析和总结变压器试验结果，综合保障变压器设备的运行稳定性和安全性。
关键词：变压器设备；现场试验；感应耐压试验；局部放电试验1局部放电试验分析1.1 试验对象及方法本次试验以某变压器设备厂所制造的220kV变压器作为主要分析对象。
具体试验中将会采用倍频加压方法，低压绕组单相励磁，高压绕组和中压绕组中性点接地，构成较为标准的接线形式，并通过分组的方式进行具体试验实施。
1.2 加压形式试验中具体加压形式如图1所示。
其中，需要以u1和t1分布为试验电压和预加压时间；u2和t2分布为激发电压和激发电压时间；t3为试验持续时间[1]。
图1 加压形式示意图在试验中，在将电压提高至试验电压值u1以后，需要将保持5min，即t1设置为5min，时间超过预加压时间以后，将电压提高至激发电压值u2以后，保持5s，然后再将电压降至u1，保持30min，即t3为30min。
试验中除了需要控制电压变化以外，还需要时刻关注放电量变动情况。
根据现行规定标准可以计算出：1.3 试验回路局部放电试验具体试验回路接线如图2所示。
图2 局部放电试验回路接线示意图在试验中，T1为电源变压器，其实际参数为35/0.4kV，180kVA；T2为中间变压器，其实际参数为2×35/0.66kV，180kVA；T3为此试验中待试验变压器；T4为自耦调压器，其实际参数为0.5~1kVA；V为电压表，其实际参数为0.5V、150V、300V、600V；C为套管电容；Z为检测阻抗。
1.4 局部放电量测定分析局部放电量测定分析过程中主要采用的测定设备为JF8601局部放电仪。
1.4.1 测定回路校正在试验中，需要通过局部放电仪对放电测定阻抗区域的电脉冲幅值进行有效读取，为保障读取结果的精确性和有效性，需要先对测定回路进行科学校正。
变压器局部放电试验中的故障分析及处理
变压器局部放电试验中的故障分析及处理摘要：高压输电工作是现代社会发展的重点工作，展望同期发展工作，高压线路建设及电力设施的完善工作对社会的发展意义最为重大。
在相关的输电设备中应用变压器工作的目的是减少电力输送过程中的损耗，保证电力在运输过程中的稳定性，更加快捷地方便人们的日常生活和工业生产。
正因为变压器在整个电力运输工作中的重要性，所以其工作在实行中有较大的难度，有关变压器局部放电试验的研究是时下工作的重点，文章就以此为方向展开讨论。
关键词：变压器；局部放电试验；故障；处理1变压器局部放电问题简析1.1 变压器局部放电的原理分析变压器局部放电，在电力输送设备中是一种正常的现象，这种现象产生的原因是设备内部的绝缘部分被强大的电力击穿，所导致的元件内部局部放电情况。
变压器局部放电产生的位置一般都是被击穿的元件的两极，当然这也不是绝对的，在其他位置也有可能发生局部放电的情况。
在变压器工作时，局部放电的情况并不会对整个系统造成太大的影响，但是如果局部放电的位置较多的话，就会直接影响到变压器工作的稳定性，进而就会导致出现整个变压器能耗迅速提高的情况。
1.2 变压器局部放电原因分析针对以上的工作问题，相关的专业学者也针对变压器局部放电的原因进行了深入的探究，最终的研究结果表明：变压器局部放电产生的主要原因是相关的绝缘设备存在弱点或者漏点的情况。
这种问题是由元件制造和生产中的工作缺陷所导致的，这种设计缺陷在严重的情况下会导致变压器终止正常的工作，也就是常说的重复击穿现象（变压器熄火）。
在专业人员进行变压器设计工作的时候，一般采用的内部绝缘方法都是油 - 纸绝缘，这种绝缘方法在设计的时候，相关工作人员就明确的表示不可能做到变压器均匀绝缘的理想情况。
因为，在变压器设备进行正常的工作时，不可避免地就会产生气泡或者是油隙，这就是我们通常所说的绝缘薄弱点，一般变压器局部放电情况都是在这个位置产生的。
下面我们就以油浸式变压器进行分析，在进行具体的设计及制造工作时，相关的工作人员都会根据其实际的应用场合，采用不同的工作标准。
高压变压器局部放电分析及故障处理
高压变压器局部放电分析及故障处理摘要：在电网建设中，高压变压器是重要的设备，应用范围广泛。
因此，为保证高压变压器的性能和运行质量，有必要对其局部放电试验进行检测，以保证其在电力系统中的安全运行。
通过对变压器进行局部放电测试，就能够评估出变压器的整体绝缘情况，这样就能够更有效的降低其损失。
关键词：高压变压器；局部放电分析；故障处理；措施1局部放电电力变压器在工作时，由于其内部产生了极不平衡的电场，同时由于其结构较为复杂，在内部绝缘材料中还存有大量油隙和气隙，当变压器内的电荷技术强度超过规定值时，就有可能会引起局部放电。
在进行局部放电检测的过程中，首先能直观看到的显示结果就是可以看到产生的一部分原子或者分子在电介质的表面移动，局部放电的过程中就是将上述移动的原子或分子产生电离或者去离子化，进而完成电离过程。
去离子化，是将相互移动的正负电荷互相中和放出电能，从而形成新的原子或分子的化学过程。
随着离子或去离子的过程中所产生局部放电过程时间极短，在电导体中所形成的脉冲电流也是在微秒量级的变化，且在电导体内部也会产生电磁波、超声波、声波等物理现象。
造成电压器发生局部放电的缘由不少，总的概括来说可以分为两类：外施电压和电流，也正是这个因素，局部放电的方式可分为电场型放电和电流型放电。
这也是因为电导体所能承受的电荷强度是有限的，无论是电荷量过高或者电介质承受的电荷强度过低，都有机会导致电场型放电的出现。
而局部放电则是另一类电气放电形式，它通常出现在电力变压器内部的绝缘介质中，而这种放电形式可以出现在导线周围也可以完全不出现，它将损害电力变压器内部绝缘结构的绝缘性能。
局部放电对变压器内绝缘结构的损伤影响大致存在于2种情形，（1）放电质点对内部绝缘结构的直接影响，从而导致内部绝缘结构发生损伤或者断裂；（2）则是由于在局部放电过程中的电化学反应而形成了大量的高温和活性气体，如臭氧、氮化物等使绝缘结构局部受到腐蚀，并进一步扩大，以致绝缘结构热击穿。
