史上最全的电线电线常用计算公式
电气线路计算

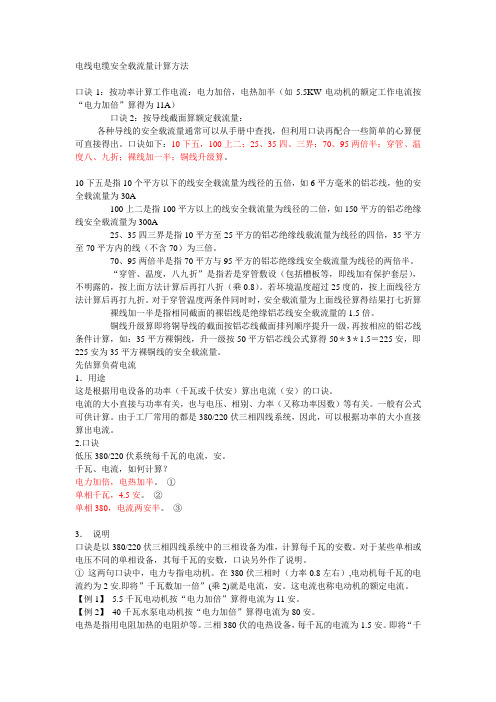

电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
电工常用计算公式及范例
电工常用计算公式及范例电工工作涉及很多计算，包括功率、电流、电压、电阻、电容、电感等等。
下面是一些电工常用的计算公式及范例：1.电功率计算公式：电功率（P）=电压（U）×电流（I）例如，如果给定一个电源电压为220伏，电流为5安的电路，计算其电功率：P=220×5=1100瓦特2.电流计算公式：电流（I）=电压（U）/电阻（R）例如，如果给定一个电阻为10欧的电路，电压为220伏，计算其电流：I=220/10=22安3.电压计算公式：电压（U）=电流（I）×电阻（R）例如，如果给定一个电流为2安的电路，电阻为4欧，计算其电压：U=2×4=8伏4.电阻计算公式：电阻（R）=电压（U）/电流（I）R=220/5=44欧5.串联电阻计算公式：串联电阻（R）=电阻1+电阻2+电阻3+...例如，如果给定一个串联电路，其中有三个电阻分别为10欧，20欧，30欧，计算其总电阻：R=10+20+30=60欧6.并联电阻计算公式：1/并联电阻（R）=1/电阻1+1/电阻2+1/电阻3+...例如，如果给定一个并联电路，其中有三个电阻分别为10欧，20欧，30欧，计算其总电阻：1/R=1/10+1/20+1/30=(6+3+2)/60=11/60R=60/11≈5.45欧7.电容计算公式：电容（C）=电容值（F）/电压（U）例如，如果给定一个电容值为100微法的电容器，电压为10伏C=100/10=10微法8.电感计算公式：电感（L）=电感值（H）×电流（I）L=2×5=10亨以上只是电工工作中的一些常见计算公式和范例，实际应用中仍然需要根据具体情况进行计算。
电工工作还涉及其他方面的计算，如电子元件的功耗、电路效率等等。

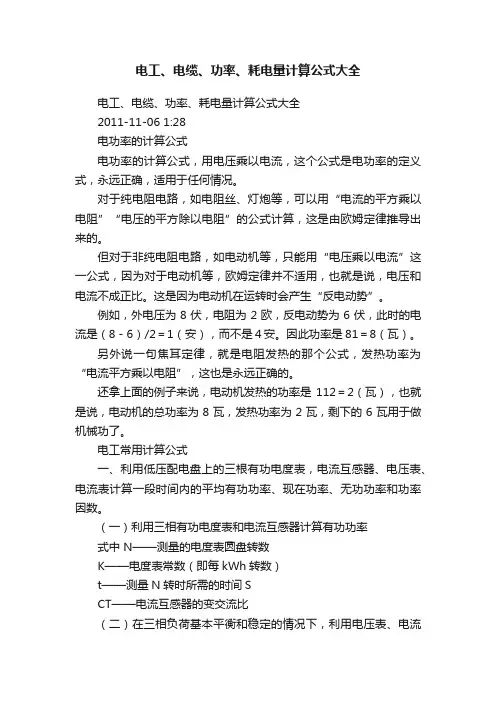

电工、电缆、功率、耗电量计算公式大全
电工、电缆、功率、耗电量计算公式大全电工、电缆、功率、耗电量计算公式大全2011-11-06 1:28电功率的计算公式电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。
对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。
但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。
这是因为电动机在运转时会产生“反电动势”。
例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。
因此功率是81＝8（瓦）。
另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。
还拿上面的例子来说，电动机发热的功率是112＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。
电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。
（一）利用三相有功电度表和电流互感器计算有功功率式中 N——测量的电度表圆盘转数K——电度表常数（即每kWh转数）t——测量N转时所需的时间SCT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数例1某单位配电盘上装有一块500转／kWh电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。
求有功功率、现在功率、无功功率、功率因数各为多少？[解]①将数值代入公式（1），得有功功率P＝12kW②将数值代入公式（2）；得视在功率S=15kVA③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar④由有功功率和现在功率代入公式（4），得功率因数co sφ= 0．8二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kWh转数）CT——电流互感器交流比（二）根据实际测试的时间（S）。
电工常用计算(一)公式
一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。
（一）利用三相有功电度表和电流互感器计算有功功率式中N——测量的电度表圆盘转数K——电度表常数（即每kW·h转数）t——测量N转时所需的时间SCT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数例1某单位配电盘上装有一块500转／kW·h电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。
求有功功率、现在功率、无功功率、功率因数各为多少？[解]①将数值代入公式（1），得有功功率P＝12kW②将数值代入公式（2）；得视在功率S=15kVA③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar④由有功功率和现在功率代入公式（4），得功率因数cosφ= 0．8二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中N——选定转数P——实际功率kWK——电度表常数（即每kW·h转数）CT——电流互感器交流比（二）根据实际测试的时间（S）。
求电度表误差式中T——N转的标准时间st——用秒表实际测试的N转所需时间（s）注：如果计算出的数是正数，电度表决；负数，则是慢。
【例】某用户有一块750转/kW·h上电度表，配有150／5电流互感器，接有10kW 的负载，现场测试60s圆盘转了5圈。
求电度表误差是多少？〔解〕①先求电度表转5圈时的标准秒数由公式（1），得T=72s②由公式（2）得出电度表误差ε＝20％，快20％。
三、配电变压器的高低压熔丝选择方法(一)先计算变压器高低压侧的额定电流式中S——变压器容量kVAU——电压kV（二）高压熔丝=Ix（1．5～2．5）（2）（三）低压保险丝=低压额定电流（I）（3）（例）有一台50kVA变压器，高压侧额定电压10kV，低压侧的额定电压0．4kV。
电工常用计算公式
电工常用计算公式
1.电路总功率计算公式：P=U×I，其中P表示功率（单位：瓦特），U表示电压（单位：伏特），I表示电流（单位：安培）。
2.电路电阻计算公式：R=U/I，其中R表示电阻（单位：欧姆）。
3.串联电阻计算公式：R=R1+R2+R3+...，即串联电路的总电阻等于各个电阻的总和。
4.并联电阻计算公式：1/R=1/R1+1/R2+1/R3+...，即并联电路的总电阻等于各个电阻的倒数之和的倒数。
5.电流计算公式：I=U/R，即电流等于电压除以电阻。
6.电阻功率计算公式：P=I^2×R，即功率等于电流的平方乘以电阻。
7.电压降计算公式：U=I×R，即电压等于电流乘以电阻。
8.电能计算公式：E=P×t，其中E表示电能（单位：焦耳），P表示功率，t表示时间（单位：秒）。
9.交流电频率计算公式：f=1/T，其中f表示频率（单位：赫兹），T 表示周期（单位：秒）。
10.电工常用单位换算关系：
-1千瓦=1000瓦
-1千伏=1000伏
-1毫安=0.001安。
电气常用资料计算公式
电气常用资料计算公式电气工程是一门涉及电力、电子和电磁学等领域的工程学科，涉及电路、电机、变压器等电气设备的设计、安装和维护。
在电气工程中，有许多常用的资料和计算公式，以下是一些常见的电气常用资料计算公式：1.电阻公式：电阻（R）等于电流（I）乘以电压（V）。
即R=V/I。
该公式用于计算电路中的电阻值。
2.电流公式：电流（I）等于电压（V）除以电阻（R）。
即I=V/R。
该公式用于计算电路中的电流值。
3.电压公式：电压（V）等于电流（I）乘以电阻（R）。
即V=I*R。
该公式用于计算电路中的电压值。
4.电功率公式：电功率（P）等于电流（I）乘以电压（V）。
即P=I*V。
该公式用于计算电路中的功率值。
5.电容公式：电容（C）等于电流（I）除以电压（V）的变化率。
即C=I/dV。
该公式用于计算电路中的电容值。
6.电感公式：电感（L）等于磁通（Φ）除以电流（I）的变化率。
即L=Φ/dI。
该公式用于计算电路中的电感值。
7.电阻功率公式：电阻功率（P）等于电阻（R）乘以电流（I）的平方。
即P=R*I^2、该公式用于计算电路中的电阻功率。
8.电磁感应公式：电动势（E）等于磁感应强度（B）乘以导线长度（l）乘以导线速度（v）。
即E=B*l*v。
该公式用于计算电磁感应现象中的电动势。
9.电能公式：电能（E）等于电功率（P）乘以时间（t）。
即E=P*t。
该公式用于计算电路中的电能。
10. 电路电流分布公式：在并联电路中，总电流等于各支路电流之和。
即 I_total = I_1 + I_2 + ... + I_n。
在串联电路中，总电流等于各支路电流之和。
即 I_total = I_1 = I_2 = ... = I_n。
该公式用于计算并联和串联电路中的电流分布。
电工、电缆、功率、耗电量计算公式大全
电工、电缆、功率、耗电量计算公式大全2011-11-06 1:28电功率的计算公式电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。
对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。
但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。
这是因为电动机在运转时会产生“反电动势”。
例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。
因此功率是81＝8（瓦）。
另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。
还拿上面的例子来说，电动机发热的功率是112＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。
电工常用计算公式一、利用低压配电盘上的三根有功电度表，电流互感器、电压表、电流表计算一段时间内的平均有功功率、现在功率、无功功率和功率因数。
（一）利用三相有功电度表和电流互感器计算有功功率式中 N——测量的电度表圆盘转数K——电度表常数（即每kWh转数）t——测量N转时所需的时间SCT——电流互感器的变交流比（二）在三相负荷基本平衡和稳定的情况下，利用电压表、电流表的指示数计算视在功率（三）求出了有功功率和视在功率就可计算无功功率（四）根据有功功率和现在功率，可计算出功率因数例1某单位配电盘上装有一块500转／kWh电度表，三支100／5电流互感器，电压表指示在400V，电流表指示在22A，在三相电压、电流平衡稳定的情况下，测试电度表圆盘转数是60S转了5圈。
求有功功率、现在功率、无功功率、功率因数各为多少？[解]①将数值代入公式（1），得有功功率P＝12kW②将数值代入公式（2）；得视在功率S=15kVA③由有功功率和视在功率代入公式（3），得无功功率Q=8l kVar④由有功功率和现在功率代入公式（4），得功率因数cosφ= 0．8二、利用秒表现场测试电度表误差的方法（一）首先选定圆盘转数，按下式计算出电度表有N转内的标准时间式中 N——选定转数P——实际功率kWK——电度表常数（即每kWh转数）CT——电流互感器交流比（二）根据实际测试的时间（S）。
电线电流负载计算口诀与常用数
电线电流负载计算口诀与常用数铜线截面积（平方）：1.0，1.5，2.5，4，6，10，聚氯乙烯绝缘电线穿塑料管时（三根并排穿），安全载流量为11，15，21，28，36，49。
单位：安。
（按上面顺序）穿铁管时比穿塑料管的大三安左右！如果是塑料绝缘电线的话又和这不一样啦！只比这种再大点！但一般情况下，塑料绝缘电线很少用，通用的是聚氯乙烯绝缘电线！10下五，100上二，16、25四，35、50三，70、95两倍半。
穿管、温度八、九折，裸线加一半。
铜线升级算。
口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2塑料铜芯线载流量(安)表导线截面(mm2) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120硬线BV 根数/单根直径1/1.13 1/1.37 1/1.76 1/2.24 1/2.73 7/1.33 7/1.68 7/2.11 7/2.49 19/1.81 19/2.14 19/2.49 37/2.01 软线BVR 根数/单根直径 7/0.43 7/0.52 19/0.41 19/0.52 19/0.64 19/0.82 49/0.64 98/0.58 133/0.58 133/0.68 189/0.68 259/0.68 259/0.76开启式载流量(安) 5 10 15 25 35 60 90 113 140 177 268 288 314封闭式载流量(安) 4 8 12 20 28 48 72 93 115 145 220 240 258 导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
电工电源线标准计算公式
电工电源线标准计算公式在电气工程中，电源线的选取和计算是非常重要的一环。
电源线的规格和尺寸直接关系到电气设备的安全运行和电能传输的效率。
因此，电工们需要根据一定的标准和计算公式来确定电源线的规格和尺寸，以确保电气系统的安全稳定运行。
电源线的标准计算公式主要包括电流载荷计算、线路电阻计算、线路电压降计算等内容。
下面我们将分别介绍这些计算公式及其应用。
1. 电流载荷计算。
电流载荷计算是确定电源线规格的关键步骤。
一般情况下，电流载荷可以通过以下公式来计算：I = P / (V cosφ)。
其中，I为电流，单位为安培(A)；P为负载功率，单位为瓦特(W)；V为电压，单位为伏特(V)；cosφ为功率因数。
根据实际情况，可以选择合适的功率因数值进行计算。
2. 线路电阻计算。
线路电阻是电源线的重要参数之一，直接关系到线路的电能传输效率。
线路电阻可以通过以下公式来计算：R = ρ L / S。
其中，R为线路电阻，单位为欧姆(Ω)；ρ为电阻率，单位为欧姆·米(Ω·m)；L为线路长度，单位为米(m)；S为线路横截面积，单位为平方米(m²)。
3. 线路电压降计算。
线路电压降是指电源线在传输电能过程中由于电阻而产生的电压损失。
线路电压降可以通过以下公式来计算：ΔU = I R。
其中，ΔU为线路电压降，单位为伏特(V)；I为电流，单位为安培(A)；R为线路电阻，单位为欧姆(Ω)。
在实际应用中，电工们需要根据以上计算公式，结合实际工程情况来确定电源线的规格和尺寸。
除了以上介绍的计算公式外，还需要考虑诸如环境温度、敷设方式、电源线材料等因素对电源线的影响。
因此，在进行电源线选取和计算时，还需要综合考虑多种因素，以确保电源线的安全可靠运行。
另外，需要注意的是，电源线的规格和尺寸选择过大会增加工程成本，而选择过小则可能导致电源线过载，影响电气设备的正常运行。
因此，电工们在进行电源线选取和计算时，需要进行合理的评估和折衷，以达到经济、安全、可靠的目标。
电工实用的计算公式汇总
电工实用的计算公式汇总1.电压、电流和电阻之间的关系：
-电流=电压/电阻
-电阻=电压/电流
2.电流和功率之间的关系：
-功率=电流×电压
-电流=功率/电压
-电压=功率/电流
3.电阻和功率之间的关系：
-功率=电流²×电阻
-电流=√(功率/电阻)
-电阻=功率/(电流)²
4.电容和电压之间的关系：
-电容=电量/电压
-电量=电容×电压
-电压=电量/电容
5.电容和时间之间的关系：
-电容=电流×时间/电压
-电流=电容×电压/时间
-电压=电流×时间/电容
-时间=电容×电压/电流
6.电功率和功率因数之间的关系：
-有功功率=视在功率×功率因数
-视在功率=有功功率/功率因数
-功率因数=有功功率/视在功率
7. Ohm's Law（欧姆定律）：电流、电压和电阻之间的关系：
-电压=电阻×电流
-电流=电压/电阻
-电阻=电压/电流
8.串联电阻：
-总电阻=电阻₁+电阻₂+...+电阻ₙ
9.并联电阻：
-总电阻=1/(1/电阻₁+1/电阻₂+...+1/电阻ₙ)
10.电功率损耗：
-电功率损耗=(电流)²×电阻
以上是一些电工常用的计算公式，通过这些公式可以解决一些与电压、电流、功率、电阻、电容等相关的问题。
需要注意的是，在实际应用中，
还应考虑电线的长度、材料的电阻率、温度变化等因素对结果的影响，保
持正确的单位转换也很重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【值得收藏】史上最全的电线电线常用计算公式 发布时间：2018-02-20 16:50 目录
第一部分 导电线芯 一、 导电线芯及裸导体制品 1． 圆单线的截面和重量的计算 2． 型线的截面和重量的计算 二、 绞线 1． 绞合线芯的结构计算 2． 绞合线芯的重量计算 3． 绞入系数K的理论计算 4、 紧压圆形线芯的重量计算 5、 扇形线芯的结构和重量计算 6、 通讯电缆的结构和重量计算 第二部分 挤压式绝缘层及护层 一、 圆形挤压式 1． 绝缘层 1） 单线挤压式绝缘层的重量 2） 绞线（或束线）芯边隙无填充物挤压绝缘层的重量 3） 复绞线（束绞线）芯挤压式绝缘层的重量 4） 其他形式的绝缘层重量 2． 护层 1） 有填充物和包带式护层的重量计算 2） 不填充和不包带式护层的重量计算 3） 金属纺织后挤包和嵌隙护层的重量计算 4） 皱纹式挤压护层的重量计算 二、 扇形挤压式 1） 两芯平行有包带护层的重量计算 2） 两芯平行有填充、有包带护层的重量计算 3） 两芯平行不填充或不包带护层的重量计算 4） 套管式护层的重量计算 5） 三芯平行护层的重量计算 6） 椭圆形护层的重量计算 第三部分 绕包、浸涂、浸渍和编织 一、 绕包层重量的计算 1） 带状式绕包层重量的计算 2） 纤维绕包层重量的计算 3） 绳状绕包层重量的计算 二、 浸涂及浸渍层的重量计算 1） 漆包线用漆的重量计算 2） 玻璃丝包线用漆的重量计算 3） 浸渍剂的重量计算 4） 浸渍电缆纸和电缆麻重量的计算 三、 编织层的重量计算 1． 纤维编织层的重量计算 2． 金属编织层的重量计算 第四部分 成缆填充材料和外护层 1、 成缆填充材料的重量计算 2、外护层材料重量计算 附 录 常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数
第一部分 导电线芯 一、 导电线芯及裸导体制品 1． 圆单线的截面和重量计算： (1)单一材料的圆单线： 截面 F=0.25π*d12 （mm2） 重量 W1=F*r=0.25π*d12*r （kg/km） W1铜=6.982 d12 （kg/km） W1铝=2.121 d12 （kg/km） W1 钢=6.126 d12 （kg/km） F—圆单线截面积 mm2 W1 --导线重量 kg/km d1—圆单线直径 mm r—所用材料比重 g/cm3 (2)双金属线: 1) 重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K 2) 综合比重法: W2=0.25π*d12* r2 *(r-r1)/(r2-r1) W2—镀层材料重量 kg/km K --镀层的重量系数 见表1 d2—镀层单线的直径 mm r –有镀层材料的比重 g/cm3 r1—层材料的比重 g/cm3 r2—镀层材料的比重 g/cm3
表1. 线径(mm) K 线径(mm) K 0.08—0.14 0.0525 0.85—0.95 0.0153 0.15—0.19 0.0366 0.96—1.10 0.0143 0.20—0.24 0.0304 1.11—1.35 0.0138 0.25—0.29 0.0268 1.36—1.67 0.0117 0.30—0.36 0.0240 1.68—1.75 0.0104 0.37—0.39 0.0220 1.76—1.81 0.0101 0.40—0.47 0.0202 1.82—2.00 0.0097 0.48—0.59 0.0198 2.01—3.51 0.0088 0.60—0.73 0.0178 3.52及以上 0.0078 0.74—0.84 0.0165
二.型线的截面和重量计算 1) 裸扁线的截面和重量计算 (1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2) (2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm) (3) 重量 W1=F*r (kg/km) a— 扁线厚度 mm b—扁线宽度 mm R—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2 L—方欠与圆角周长的差数 mm F—扁线截面积 mm2 C—扁线的周长 mm r—所用材料比重 g/cm3 2) 双沟形电车线截面和重量计算 双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。但在计算重量时可用标称截面计算。 (1) 铜电车线 W=F*8.89 （kg/km) F—标称截面 mm2 (2) 铝合金电车线 W=F*r (kg/km) r—铝合金比重 g/cm3 (3) 钢铝电车线 W=W铜+W铝=F钢*r钢+F铝*r铝 (kg/km) (参照电线电缆手册 第二册709页 表12—5) 3) 高压电缆用型线芯重量计算 (1) 空心绞合线芯直径D D=D0+2(tz+t弓) (mm) (2) 重量 W=(FZnZ+F弓n弓)*r*K (kg/km) tz、t弓—Z形及弓形线厚度 mm D0 —油道直径 mm FZ、F弓—Z形及弓形线厚度 mm nZ、n弓—Z形及弓形线根数 r —所用材料比重 g/cm3 K—线芯绞入系数
三、 绞线 1． 绞合线芯的结构计算 1） 线芯按正规绞合时总根数
表2 中心层根数 按正规绞合时总根数 备注 1 2 3 4 5 6 Z=1+3n（n-1） Z=（3n-1）n Z=3n2 Z=（3n+1）n Z=（3n+2）n Z=3n（n+1）
n—层数（包括中心层n为1） Z—绞合线芯根数
2） 线芯绞合外径计算 (1)按正规绞合时，中心为1—6根，线芯外径比M的计算按表3绞合线芯外径比M可查表4计算
表3 中心线根数 外径比 M 中心线根数 外径比 M 1 2 3 M=2n-1 M=2n M=2n+0.154 4 5 6 M=2n+0.414 M=2n+0.7 M=2n+1
（2）非正规绞合时,线芯外径比M的计算: M=D/d=d[1+1/sin(1800/Z)]/d=1+1/sin(1800/Z) (3)线芯外径： D=M*d Z—外层根数 d—单线直径 mm n—层数 D—线芯直径 mm M—外径比
表4 总根数 结构形式 外径比M 总根数 结构形式 外径比M 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 40 40 41 42 43 44 45 46 47 48 49 50 51 52 2 3 4 5 6 1+6 1+7 1+8 2+8 3+8 3+9 4+9 4+10 5+10 5+11 0+6+11 0+6+12 1+6+12 1+6+13 1+7+13 1+7+13+19 2+7+12+19 2+7+13+19 2+8+13+19 2+8+14+19 2+6+14+20 3+8+14+20 3+9+14+20 3+9+15+20 3+9+15+21 4+9+15+21 4+10+15+21 4+10+16+21 4+10+16+22 2 2.154 2.414 2.7 3 3 3.3 3.7 4 4.154 4.154 4.414 4.414 4.7 4.7 5 5 5 5.154 5.3 7.3 8 8 8 8 8 8.154 8.154 8.154 8.154 8.414 8.414 8.414 8.414 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 38 39 39 53 54 55 56 57 58 59 60 61 62 63 63 64 91 1+8+13 2+8+13 2+8+14 3+8+14 3+9+14 3+9+15 4+9+15 4+9+16 4+10+16 5+10+16 5+11+16 5+11+17 6+11+17 6+12+17 6+12+18 1+6+12+18 1+7+12+18 2+6+12+18 1+7+13+18 2+7+12+18 5+10+16+22 5+10+17+22 5+11+17+22 5+11+17+23 6+11+17+23 6+12+17+23 6+12+18+23 6+12+18+24 1+6+12+18+24 2+6+12+18+24 2+7+12+18+24 1+7+13+18+24 2+7+13+18+24 1+6+12+18+24+30 5.7 6 6 6.154 6.154 6.154 6.414 6.414 6.414 6.7 6.7 6.7 7.0 7.0 7.0 7.0 7.3 8 7.3 8 8.7 8.7 8.7 8.7 9.0 9.0 9.0 9.0 9.0 10 10 9.3 10 11
3） 复绞线外径计算： D=M*d 其中：M—外径比 d—单丝外径 mm
复绞线外径比 表5 复绞线结构 （股数/单线根数/单线直径） 外径比 M 复绞线结构 （股数/单线根数/单线直径） 外径比 M
