电子元器件资料$protel99常用电子元件封装介绍

合集下载

Protel99se电子电气元器件符号集

5
电解电容
ELECTOR1
（RB-.5/1.0）
RB-.2/.4~RB-.5/1.0
6
可变电容(可调电容)
CAPVAR
7
微调电容(半可变电容)
8
电感(空芯电感)
INDUCTOR
9
铁芯电感
INDUCTOR2
10
磁芯电感
11
变压器(铁芯)
TRANS1
12
带抽头的铁芯变压器
TRANS4
13
磁芯变压器(可微调)
14
NPN三极管
TO220H、TO3、TO92A
15
PNP三极管
PNP1
16
二极管
DIODE
（DIODE-0.7）
DIODE-0.4~DIODE-0.7
17
稳压管
ZENER3
18
发光二极管
LED
19
可控硅(单向)
SCR
20
三端稳压集成电路
VOLTREG
TO126V
21
555集成电路
Protel99SE电子电气元器件符号封装集
序号
元件名称
原理图内元件符号及名称
印刷板图内元件封装及名称
1
电阻(固定电阻)
RES2
AXIAL-0.3~1.0
2
可变电阻(微调电阻,可调电阻)
RES4
3
电位器
POT2
（VR-5）
VR-1~VR-5
4
电容(固定电容)
CAP
（RAD-0.4）
RAD-0.1~RAD-0.4
LM555
DIP-8
22
电池(组)
BATTERY

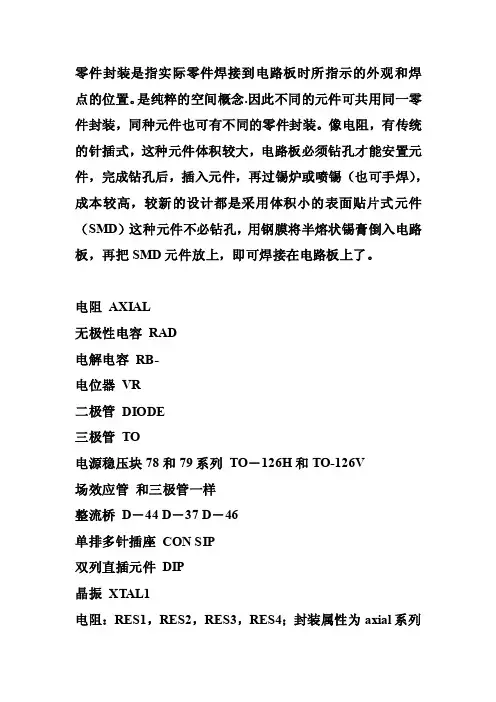

protel99se常用元件的footprint封装【可编辑】

零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XT AL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。

protel 99 se常用元件封装库

protel dxp中常用原理图库：1. Miscellaneous Devices.ddb包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。

2. Miscellaneous Connectors.IntLib各种插针，电源接头、耳机接头，串口等接插件。

常用PCB库1.Miscellaneous Devices.IntLib对应以上原理图库1的封装。

2.Miscellaneous Connectors.IntLib对应原理图2的封装，常用芯片封装也在里面。

protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

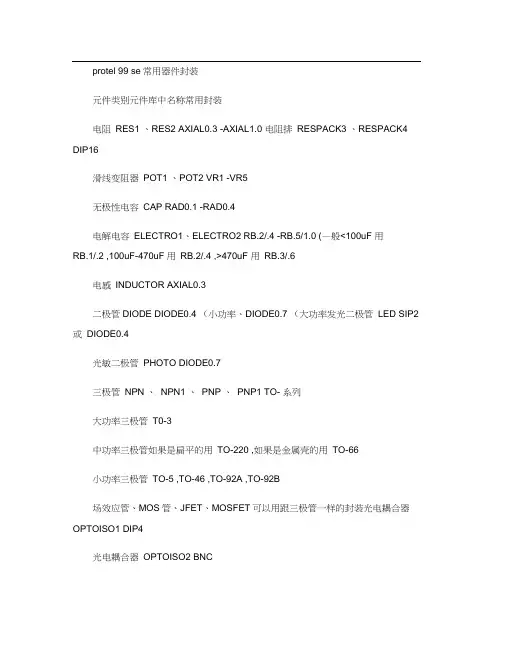

protel_99_se常用器件封装总结.

protel 99 se常用器件封装元件类别元件库中名称常用封装电阻RES1 、RES2 AXIAL0.3 -AXIAL1.0 电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 -VR5无极性电容CAP RAD0.1 -RAD0.4电解电容ELECTRO1、ELECTRO2 RB.2/.4 -RB.5/1.0 (—般<100uF 用RB.1/.2 ,100uF-470uF用RB.2/.4 ,>470uF 用RB.3/.6电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4 （小功率、DIODE0.7 （大功率发光二极管LED SIP2 或DIODE0.4光敏二极管PHOTO DIODE0.7三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管T0-3中功率三极管如果是扁平的用TO-220 ,如果是金属壳的用TO-66小功率三极管TO-5 ,TO-46 ,TO-92A ,TO-92B场效应管、MOS管、JFET、MOSFET可以用跟三极管一样的封装光电耦合器OPTOISO1 DIP4光电耦合器OPTOISO2 BNC晶闸管SCR TO-46稳压管DIODE SCHOTTKY DIODE0.4电源稳压块78 系列如7805 ,7812 等TO-126 、TO-22079 系列有7905 ,7912 ,7920等晶振CRYSTAL XTAL1整流桥BRIDGE1 、BRIDGE2 FL Y474 系列集成块74* DIP4- -DIP64（数字为不连续偶数双列直插元件DIP4- -DIP64（数字为不连续偶数555 定时器555 DIP8熔断器FUSE1 、FUSE2 FUSE单排多针插座CON1 —CON50 （不连续SIP2 —SIP20 （不连续PIN连接器（双排16PIN —50PIN （不连续IDC16 —IDC50 （不连续4端单列插头HEADER4 POWER4双列插头HEADER/ 2 IDC16D 型连接器DB9 、DB15 、D25 、D37 DB9 、DB15 、D25 、D37 变压器TRANS* 封装在Transformers.lib 库中继电器RELAY-* DIP* 、SIP* 等单刀单掷开关SW-SPST RAD*按钮SW-PB DIP4电池BA TTERY RAD0.4电铃BELL RAD0.4扬声器SPEAKER RAD0.3贴片电阻、贴片电容0402 、0603 等封装尺寸与功率有关,通常:0201 < —>1/20W ;0402< —> 1/16W ;0603< —> 1/10W ;0805 < —>1/8W ;1206 < —>1/4W (1电阻的封装系列名称为AXIALxxx,xxx 表示数字。

protel99se的封装库

1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-54.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE 0.7;5.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO V;w电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）B7N!?B T*i0 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

protel99常用元件封装形式中英文对照要点

protel99常用元件的电气图形符号和封装形式2009-04-20 13:49protel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）PROTEL元件封装总结□ emcu 发表于 2006-11-28 17:10:00电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

protel99se常用封装库元件与分立元件库

protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：发光二极管：LED5.三极管:NPN16.结型场效应管：场效应管场效应管9.继电器：RELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS13.开关;sw_pb原理图常用库文件：Miscellaneous Dallas Intel Protel DOS SchematicPCB元件常用库：General资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！ OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove和Edit。

无法打开任何DDB文件。

A: 这是因为在安装的时候选择了“先安装在输入序列号” 在界面左上角大箭头——Security——UN-LOCK“开门”: 选择add 添加 Y7ZP-5QQG-ZWSF-K858 如果不行的话建议卸载后重新安装，在安装时选择先输入序列号的安装方法S/N:Y7ZP-5QQG-ZWSF-K858_________________________________________________________________________我喜欢的快捷键：b 工具条选择eea 取消所有选择状态ctrl+del 删除pw 画导线pb 画总线pu画总线分支线pn 设置网络标号现在仅仅是会连线了而已哈哈哈哈，星际人都是快捷键狂~~~_________________________________________________________________________元件属性对话框中英文对照：Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏_________________________________________________________________________原理图常用库文件：MiscellaneousDallasIntelProtel DOS SchematicPCB元件常用库：General_________________________________________________________________________元件名称及中英对照****************************************************************部分分立元件库AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器电阻可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关**************************************************************** 74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器**************************************************************** CD系列：CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\\TICD40107 双2输入端与非缓冲/驱动器 HAR\\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD 七段锁存译码,驱动器CD4544 BCD 七段锁存译码,驱动器CD4547 BCD 七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\\MOTCD40160 可预置BCD加计数器 NSC\\MOTCD40161 可预置4位二进制加计数器 NSC\\MOTCD40162 BCD加法计数器 NSC\\MOTCD40163 4位二进制同步计数器 NSC\\MOTCD40174 六锁存D型触发器 NSC\\TI\\MOTCD40175 四D型触发器 NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TI CD40193 可预置4位二进制加/减计数器 NSC\\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

Protel99SE基本常用元器件封装查询.

小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

Protel99SE基本常用元器件封装查询.

其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

1 Protel 99 SE元件封装

Protel 99 SE元件封装（Footprint）原理图中的元件指的是单元电路功能模块，是电路图符号。

PCB设计中的元件则是指电路功能模块的物理尺寸，是元件的封装。

（1）概念：元器件的封装是指实际元器件焊接到电路板时所指示的外观和焊点位置，仅是空间的概念。

（2）分类：元器件封装分为两大类：针脚式和表面粘着式（SMD）。

①针脚式元器件封装(AXIAL、RAD、DIODE、SIP、DIP等)。

②表面粘着式元器件封装（表贴电阻或电容0805、1210，集成电路SO-8、SO-14等）。

（3）元器件封装的编号元件类型+焊点距离（焊点数）+元件外型尺寸。

如：DIP-16表示双排插式的元件封装，两排各为8个引脚；AXIAL0.4表示轴状类元件封装（如电阻），引脚间距为400mil；RB.2/.4 表示极性电容性元件封装，引脚间距为200mil，零件直径为400mil。

（4）常用元件的封装电子电路中常用的电子元件有电阻、电容、二级管、三级管以及各种集成电路（逻辑门电路、运算放大器或比较器、定时器、存储器、微处理器、电源控制模块等）等。

各电子元件封装形式多种多样，下面分别做一简介。

①电阻：有针脚式和贴片式两种。

印制板电阻常用的针脚式管脚封装为AXIAL系列，“AXIAL” 为轴状包装方式，从AXIAL0.3 ～AXIAL1.0(Kmil)。

一般用AXIAL0.3。

不管它是100Ω 还是470KΩ都一样，对电路板而言，封装与欧姆数根本不相关，完全是按该电阻的功率数来决定的，我们选用的1/4W 和甚至1/2W的电阻，都可以用AXIAL0.3元件封装。

②电容：常用的管脚封装为RAD（扁平包装）和RB（筒状包装）系列。

无极性电容 CAP：封装属性为RAD0.1～RAD0.4 ，RAD后面的数值表示两个焊点间的距离，单位为Kmil。

电解电容(ELECTRO1)：Protel 99se中，电解电容的封装为RB.2/.4，RB.3/.6，RB.4/.8，RB.5/1.0(Kmil)，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电子元器件资料$protel99常用电子元件封装介绍
常用元件电气及封装
1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0
两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0
三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5
2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR
封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.
3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL
（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）
封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端
口改为A、K）
4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H
（大功率三极管）TO3（大功率达林顿管）
以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，
所以一般三极管都采用TO-126啦！
5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N
沟道增强型管）MOSFETP（P沟道增强型管）
引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、
INDUCTOR3、INDUCTOR4（可变电感）
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，
D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为
SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，
不如40管脚的封装为DIP40。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
12、晶体振荡器：CRYSTAL；封装：XTAL1
13、发光二极管：LED；封装可以才用电容的封装。（RAD0.1-0.4）
14、发光数码管：DPY；至于封装嘛，建议自己做！
15、拨动开关：SW DIP；封装就需要自己量一下管脚距离来做！
16、按键开关：SW-PB：封装同上，也需要自己做。
17、变压器：TRANS1——TRANS5；封装不用说了吧？自己量，然后加两个螺丝上去。
原理图常用库文件：
Miscellaneous Devices.ddb
Dallas Microprocessor.ddb
Intel Databooks.ddb
Protel DOS Schematic Libraries.ddb
PCB元件常用库：
Advpcb.ddb
General IC.ddb
Miscellaneous.ddb
元件代号封装备注
电阻 R AXIAL0.3 轴状
电容 C RAD0.1 方型电容
电容 C RB.2/.4 电解电容
保险丝 FUSE FUSE
二极管 D DIODE0.4 IN4148
三极管 Q TO-3 3DD15
插座 CON2 SIP2 2脚
整流桥堆 D D-37R 1A直角封装
整流桥堆 D D-38 3A四脚封装
集成电路 U &nbs集成电路电子元器件p; DIP4 双列直插式
电位器： POT1,POT2； VR-1到VR-5
部分分立元件库元件名称及中英对照
AND 与门电子元器件基础知识;
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE 桥式电阻
RESPACK 电阻
SCR 晶闸管
PLUG 插头
PLUG AC FEMALE 三相交流插头
SOCKET 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW 开关
SW-DPDY 双刀双掷开关
SW-SPST 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC 三端双向可控硅
TRIODE 三极真空管
VARISTOR 变阻器
ZENER 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关
元件属性对话框中英文对照
Lib ref 元件名称
Footprint 器件封装
Designator 元件称号
Part 器件类别或标示值
Schematic Tools 主工具栏
Writing Tools 连线工具栏
Drawing Tools 绘图工具栏
稳压二极管 ZENER DIODE
肖特基二极管 SCHOTTKY DIODE
二极管 DIODE
变容二极管 VARIODE
三极管 TRANSISTOR
电感 INDUCTOR
磁环 EMIFIL
电阻 RESISTOR
电容 CAPACITY
晶振 CRYSTAL
涤纶电容 MYLAR CAP
电解电容 ELECT CAP
瓷片电容 CERAMIC CAP
安规电容 FILM CAP
