毕业设计(论文)-GXY4110ZLQ柴油机设计——配气机构

合集下载

毕业设计气缸论文

毕业设计气缸论文

毕业设计气缸论文气缸是内燃机中的核心部件之一,其性能对发动机的工作效率和可靠性有着重要影响。

在毕业设计中,我选择了气缸作为研究对象,旨在探究气缸的设计原理和优化方法,为内燃机的发展提供一定的参考和指导。

首先,我将介绍气缸的基本结构和工作原理。

气缸一般由铸铁或铝合金制成,具有一定的强度和耐磨性。

其内部是一个圆柱形的空腔,用于容纳活塞和气缸盖。

当活塞上升时,气缸内形成负压,进气门打开,新鲜空气进入气缸;当活塞下降时,气缸内形成高压,排气门打开,燃烧产生的废气排出。

通过这种工作方式,气缸实现了气体的吸入和排放,推动发动机的正常运转。

其次,我将探讨气缸的设计原理。

气缸的设计需要考虑多个因素,包括气缸直径、气缸壁厚度、气缸间距等。

其中,气缸直径直接影响到发动机的排量和功率输出,一般来说,直径越大,排量越大,功率输出越高。

而气缸壁厚度则决定了气缸的强度和散热性能,过薄会导致气缸变形和热量损失,过厚则会增加发动机的重量。

此外,气缸间距的合理设置可以提高发动机的整体紧凑性和散热效果。

然后,我将介绍气缸的优化方法。

在气缸的设计和制造过程中,可以通过多种手段来提高其性能和可靠性。

例如,采用先进的材料和工艺,可以提高气缸的强度和耐磨性,延长其使用寿命。

此外,优化气缸的几何形状和内部结构,可以改善气缸的燃烧效率和热传导性能。

还可以通过改变气缸的润滑方式和冷却方式,进一步提高发动机的工作效率和可靠性。

最后,我将总结毕业设计的收获和体会。

通过对气缸的研究和设计,我深入了解了内燃机的工作原理和发动机的设计思路。

同时,我也学会了运用科学的方法进行实验和分析,提高了自己的动手能力和解决问题的能力。

这对于我未来的学习和工作都具有重要意义。

总之,毕业设计气缸论文是一项具有一定难度和挑战性的任务,但通过深入研究和实践,我们可以获得丰富的知识和经验。

希望我的研究成果能够对内燃机的发展和改进起到一定的推动作用,为汽车工业的进步做出一份贡献。

4100型柴油机设计文献综述

4100型柴油机设计文献综述

文献综述一、前言柴油机的发展已经有一百多年的历史,给人类的生产、生活带来了非凡的便利,也给人类社会的发展提供了不同凡响的动力。

在一个多世纪的发展过程中,柴油机技术先后出现了三次质的飞跃。

[1]在工业发达国家,载货汽车基本上全部使用柴油机。

近年来,随着柴油机采用涡轮增压、中冷、直喷、尾气催化转换和颗粒捕集器等先进技术,柴油机排放已达到欧Ⅲ、欧Ⅳ排放标准,因而也掀起了小轿车柴油机化的高潮,德国大众汽车公司、美国通用汽车公司、日本丰田汽车公司等大型汽车公司的小轿车也采用了柴油机。

在石油资源越来越短缺的我国,发展柴油车将是未来汽车工业的重点之一。

根据国家汽车发展规划,“十五”期间,柴油车占汽车总产量的比重要从2000年的29.7%提高到35%左右,中型车要全部实现柴油化。

目前我国柴油轿车、柴油微型车生产刚开始起步,一汽大众已经开发出捷达、宝来柴油轿车,在国内部分城市上市。

[2]柴油机的压缩比高,热效率高,其燃料消耗量比汽油机低30%~40%,加上车用柴油与车用汽油相比加工成本又低5%,随着世界各国对汽车节能的普遍重视,汽车发动机向柴油机化发展已是全球汽车工业发展的大趋势。

[3]除燃料消耗量比汽油机低外,柴油机与汽油机相比还具有功率大、寿命长、动力性能好的特点,它排放产生的温室效应比汽油低45%,一氧化碳与碳氢排放也低,但其氮氧化物排放略大于汽油机,有害颗粒排放大。

[4]二、4110型柴油机的用途:4110柴油机陆用时,配以皮带轮、联轴器、离合器作为农业排灌、发电机、电焊机、空压机、水泵、碎石机及建筑机械等动力;船用时,配上倒顺车离合器。

减速齿轮箱后,可用作渔轮船动力,内河航运主机及轮船辅机。

[5]三、4110型柴油机的结构特点:1、机体:汽缸体和曲轴箱铸成整体,两侧有检查孔,汽缸套为湿式,用球墨铸铁制成,耐磨性好。

2、曲轴:用球墨铸铁制成,经正火处理后,提高了机械性能,耐磨性好。

3、汽缸盖:每缸一盖,进排气道都安置在一侧,另一侧装有喷油机,缸盖用铸铁制成。

柴油机毕业论文

柴油机毕业论文

青岛大学本科生毕业论文(设计) 1 (校徽采用新图案) 本科毕业论文(设计)

题 目: 6P130ZQ柴油机左视图零部件设计 学 院: 机电工程学院 专 业: 车辆工程2班 姓 名: 指导教师:

2013年 6 月 5 日 修改意见及说明 1、论文必须按照学校要求格式(包括字号、青岛大学本科生毕业论文(设计) 2 字体、层次编号等)进行排版编辑 2、语句极不通顺,必须认真修改 3、色的为删除或存在问题的字句 4、色或红色为修改意见或修改后字句

摘要

随着科学技术的进步,柴油机的发展越来越快,并有着更加广阔的应用前景。为了更好的熟悉柴油机具体构造,深入学习机械设计相关内容,本课题以6P130ZQ (6缸卧式增压四冲程水冷)柴油机左视图零部件设计为核心内容,进行柴油机燃油供给系统的柴油管路部分的相关学习与设计。在学习与设计过程中,进行了柴油发动机的实体拆装实践,通过阅读相关文献资料,用caxa制图软件设计绘制了燃油管路结构图。经总体装配分析与性能匹配,所设计零部件满足发动机的基本性能要求。

摘要是全文的概括,要介绍你的设计内容、采用的设计方法等内容 关键词 柴油机 燃油供给系统 输油管 关键词是体现你论文的关键研究内容,

从关键词中应该能体现出你的研究内容

用‘柴油机'、‘高压油管’、‘输油管’等均可 Abstract With the progress of science and technology, the development of diesel engine is more and more quickly, and will have more broad application prospects。 In order to be better familiar with diesel engine's specific structure,and furtherly study content, related mechanical designing, this topic with 6 p130zq (6 cylinder ,horizontal turbo, four-stroke ,water—cooled )diesel engine’s left view component design as the core content, has carried studying and designing of diesel oil pipe section related.to the diesel engine’s fuel supplying system. In the process of learning and designing, has carried on the diesel engine’s entity dismantling of practice,and by reading relevant 青岛大学本科生毕业论文(设计) 3 literatures, using caxa mapping software to design the fuel lines’ structure. By the general assembly analysis and matching performance, components designed have been meeting the requirements of the basic properties of the engine。 Keywords technology diesel engine diesel engine’s fuel supplying system

2105型柴油机毕业设计(论文)要点

2105型柴油机毕业设计(论文)要点

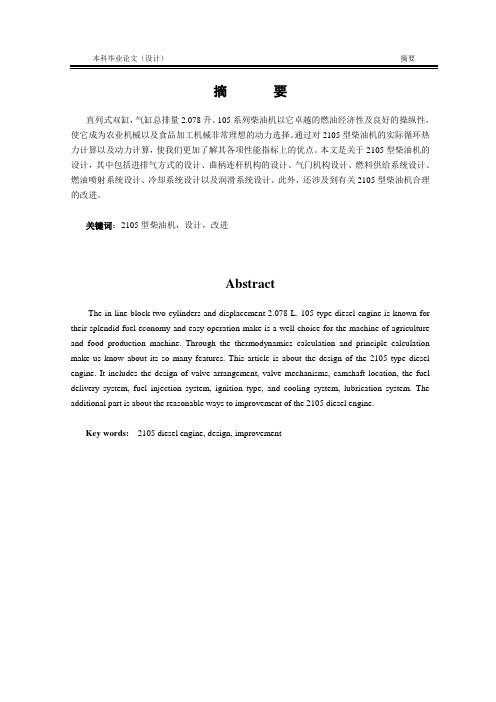

摘要直列式双缸,气缸总排量2.078升。

105系列柴油机以它卓越的燃油经济性及良好的操纵性,使它成为农业机械以及食品加工机械非常理想的动力选择。

通过对2105型柴油机的实际循环热力计算以及动力计算,使我们更加了解其各项性能指标上的优点。

本文是关于2105型柴油机的设计,其中包括进排气方式的设计、曲柄连杆机构的设计、气门机构设计、燃料供给系统设计、燃油喷射系统设计、冷却系统设计以及润滑系统设计。

此外,还涉及到有关2105型柴油机合理的改进。

关键词:2105型柴油机,设计,改进AbstractThe in-line block two cylinders and displacement 2.078 L. 105-type diesel engine is known for their splendid fuel economy and easy operation make is a well choice for the machine of agriculture and food production machine. Through the thermodynamics calculation and principle calculation make us know about its so many features. This article is about the design of the 2105 type diesel engine. It includes the design of valve arrangement, valve mechanisms, camshaft location, the fuel delivery system, fuel injection system, ignition type, and cooling system, lubrication system. The additional part is about the reasonable ways to improvement of the 2105 diesel engine.Key words: 2105 diesel engine, design, improvement第一章前言1.1 研究目的和意义发动机研发人员始终在探索一条道路,即在设计领域里以折中路线为主导的思维方式来满足市场或用户对发动机近于苛刻、完美的要求。

毕业设计论文排气系统的分析与设计

毕业设计论文排气系统的分析与设计
1、论文(设计)的整体结构是否符合撰写规范?
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、是否完成指定的论文(设计)任务(包括装订及附件)?
□ 优 □ 良 □ 中 □ 及格 □ 不及格
三、论文(设计)水平
1、论文(设计)的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
作 者 签 名:日 期:
指导教师签名:日 期:
使用授权说明
本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
排气系统的分析与设计
摘要
随着城市车辆的增多,噪声污染已经严重地干扰人们的生活。汽车排气噪声是汽车的主要噪声源之一,而汽车排气系统的性能决定着排气噪声的水平。故而,一套好的排气系统配备一个好的消声器是更好地降低发动机排气噪声的有效途径,因此对排气系统中消声器的设计越来越受到重视。
本文通过对汽车排气系统的全面分析,评价该排气系统的整体性能,同时也研究了消声器以及排气系统的开发设计方法。建立排气系统分析模型,应用有限元分析软件对汽车排气系统的声场特性进行计算,得到系统的声场分布情况,归纳出穿孔管的结构参数与消声器消声性能的影响关系。其仿真分析结果对排气系统整体性能的优化具有重要指导意义。经过研究分析,总结出排气消声器的开发设计流程、典型消声结构的计算方法等,为下一步开发出可用于排气消声器设计与性能预测的软件提供了重要依据。
年 月 日
目 录
前 言
汽车工业的快速发展和交通的日益发达使得汽车保有量大幅增加,带+来的交通噪声污染也日益严重。据资料表明,城市噪声的80℅来源于机动车辆,各种机动车辆已成为环境噪声的最大污染源。为了限制交通噪声污染,各国大都制定了严格的相关法规,而且每隔几年就要修改一次。并且随着汽车市场竞争越来越激烈,低噪声已经成为乘坐舒适性的一部分,与动力性、经济性和排放性一起成为了评价汽车品质的重要指标。

毕业设计(论文)基于proe的四缸内燃机凸轮配气机构的结构设计及运动仿真分析

毕业设计(论文)基于proe的四缸内燃机凸轮配气机构的结构设计及运动仿真分析

湖北文理学院毕业设计(论文)正文题目基于PRO/E的四缸内燃机凸轮配气机构的结构设计及运动仿真分析专业机械设计制造及其自动化班级机制0812班姓名学号指导教师职称2012年5 月23日基于PRO/E的四缸内燃机凸轮配气机构的结构设计及运动仿真分析摘要:配气机构作为内燃机的重要组成部分,其设计合理与否直接关系到内燃机的动力性能、经济性能、排放性能及工作的可靠性、耐久性。

随着内燃机高功率、高速化,人们对其性能指标的要求越来越高,要求其在高速运行的条件下仍然能够平稳、可靠地工作,因而对其配气机构提出了更高的要求。

配气凸轮型线是配气机构的核心部分,配气凸轮型线设计是配气机构优化设计的重要途径之一。

模拟计算和实验研究是内燃机配气机构研究两种重要手段。

运用多体力学的方法对配气机构进行了动态仿真分析,采用数字多体程序的方法,建立了配气系统的理论模型,进行配气机构的运动学、动力学分析,除了得到气门的升程、速度、加速度外,还考虑了摇臂与气门之间的碰撞,以及摇臂支座的柔性。

因此得到气门与摇臂之间的碰撞力,摇臂支座的柔性衬套的受力,气门弹簧力,凸轮轴支座反力,气门座反力及凸轮与摇臂之间的压力角等。

为凸轮型线、摇臂形状和整个配气机构的设计改进提供了重要依据。

利用pro/e强大的分析仿真功能, 对凸轮式配气机构的运动特性以及弹簧刚度对系统运动的影响进行了仿真分析, 得出弹簧刚度与气门振动的关系图, 为改善系统动力学性能和关键零部件设计提供了依据。

利用计算机软件仿真, 有利于降低研发成本并缩短产品的开发周期。

关键词:内燃机;配气机构;凸轮型线;优化设计;汽车;发动机;配气系统;顶置凸轮;动态仿真Based on the PRO / E four cylinder internal combustionengine cam mechanism design and motion simulationanalysisAbstract:The valve train is one of the most important mechanisms in a internal combustion engine, whether the performances are good or bad, that affecting the power performance, economic performance, emissions performance of the engine, as well as affecting the reliability and wear performances of the whole engine. Along with the requests of the engine’s high power, super-speed, people demand a higher index. That is, when the engine runs under a high speed, it can still work steadily and dependably, which demand that the valve train system should have a high performance. Cam profile is the hard core of the valve train, which design is one of the important ways to carry out valve train optimal design. Simulation calculation and experimentation research are two important ways to carry out research and development on valve train of internal-combustion engine.Valve-train has been dynamically simulated by the multi-body method.A theory model has been built for the valve train by using the digital multi-body program.Not only the lift height,speed and acceleration of valve but also the collision between valve and rocker and the flexibility of rocker support are taken into account.Therefore, the collision force between valve and rocker ,loading on the flexible bearing of rocker support, valve spring force, can support counter - force, valve ring counter - force and direction angle of acting force between cam and rocker have been carried out. The important basis on design improvement for cam profile, rocker form and valve form and valve train have been provided.This paper analyzed the dynamic characteristics of a cam-type valve t rain and the influence o f the spring stiffness on the systematic mot ion by using Pr o / E .The relationship between stiffness of spring and vibration of valve was got ten. The work ha s provided a basis for improving the system's dynamic char act eristics and designing the key components. T hereby , computer simulation can cut down the pro duct cost and shorten the development cycle.Key words:Internal combustion engine; Valve train; Cam profile; Optimal design;Automobile Engine Valve -train system Overhead camshaft Dynamic simulation目录1绪论 (5)1.1本课题研究的目的和意义 (5)1.2配气机构优化设计的目的及意义 (6)2基于PRO/E的配气机构的结构设计 (7)2.1配气机构总体骨架设计 (7)2.2凸轮轴设计 (9)2.3凸轮的设计 (9)2.4挺杆的设计 (9)2.5推杆的设计 (9)2.6气门杆的设计 (10)2.7弹簧的设计 (10)2.8使用PRO/E创建配气机构的相关元件 (11)3配气机构的装配 (15)3.1首先装配凸轮轴并准确定位 (15)3.2装配平底从动件 (16)3.3装配弹簧 (17)3.4装配汽门挺杆 (18)4四缸内燃机凸轮配汽机构动态仿真分析 (20)4.1内燃机凸轮配汽机构运动仿真准备工作 (20)4.2内燃机凸轮配汽机构运动仿真分析 (21)5本文总结 (27)参考文献 (29)致谢 (30)1绪论1.1 本课题研究的目的和意义现代内燃机不断向高速高强度方向发展. 作为内燃机三大机构之一的配气机构, 如果设计不当, 势必产生很大的冲击、振动、噪音, 严重时, 气门会产生反跳与飞脱, 这将严重影响到内燃机的动力性与经济性. 同时, 由于速度的提高, 凸轮机构的润滑与磨损也成为一个不可忽视的问题. 现代大功率柴油机普遍采用下置凸轮轴式配气机构,配气机构的好坏又对柴油机的性能指标、可靠性及寿命有着很大的影响,其设计是否优良直接影响柴油机的性能指标。

4110柴油机活塞零件机械加工工艺(机械CAD图纸)

编号无锡太湖学院毕业设计(论文)题目:4110柴油机活塞零件机械加工工艺及其液动夹具设计信机系机械工程及自动化专业学号:学生姓名:指导教师:2013年5月25日无锡太湖学院本科毕业设计诚信承诺书本人郑重声明:所呈交的毕业设计4110柴油机活塞零件机械加工工艺及其液动夹具设计是本人在导师的指导下独立进行研究所取得的成果,其内容除了在毕业设计中特别加以标注引用,表示致谢的内容外,本毕业设计不包含任何其他个人、集体已发表或撰写的成果作品。

班级:学号:作者姓名:2013 年5 月25日无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题:1、题目4110柴油机活塞零件机械加工工艺及其液动夹具设计2、专题二、课题来源及选题依据本课题来源于企业在生产零件,要求学生编制该零件机械加工工艺规程及加工中专用夹具设计。

该零件为典型的箱体类零件,结构难度适中,加工需专用夹具装夹,难度和量的要求都达到毕业设计的标准,要求能利用所学专业知识,完成该零件工艺及工装的设计,并能有所创新。

三、本设计应达到的要求:1.绘制活塞零件图;2.编制该零件机械加工工艺文件(三卡);3.绘制夹具装配图及全套非标零件图;4.编写设计说明书(大于20页);5.专业外语翻译(大于8000~10000字符,约合汉字5000字符);四、接受任务学生:班姓名五、开始及完成日期:自2012年11月12日至2013年5月25日六、设计指导:指导教师签名签名签名教研室主任〔学科组组长研究所所长〕签名系主任签名年月日摘要机械制造技术基础课程设计是我们在学完了大学的全部基础课、专业基础课以及专业课后进行的。

这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习,也是一次理论联系实际的训练。

因此,他在我们的大学四年生活中占有重要的地位。

我这次的课题是镗销孔活塞零件专用夹具的设计,有活塞零件图、毛坯图、夹具装配图、夹具零件图各一张以及非标零件图五张,机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡若干张。

汽车行业汽车制造与装配技术专业_配气机构的设计_毕业设计说明书


5、







式 7 ………………………………………..……....…………………….…
6、 凸 轮 轴 的 最 小 尺 寸 定 位 方
式 .7 ....................................................................................
8 .....




算...........................................................................................
9 .................................
二、凸轮的设计
1、






求………………………………………………….……...................…….10
2、





计…………………………………………………….....................…..……....11







定...........................................................................................
③ 配 气 相 位 与 凸 轮 的 作 用
角...........................................................................................

X2110N-15型农用柴油机配气机构设计

摘要本课题是在X6110型柴油机的基础上改型设计出X2110N-15型柴油机,即将六缸柴油机改为两缸柴油机。

重点介绍了X2110N-15柴油机配气机构的设计,主要是其各零部件的设计。

配气机构的功用就是实现换气过程,即根据发动机气缸的工作顺序,定时的开启和关闭进排气门,以保证气缸排出废气和吸进新鲜空气。

配气机构设计的好坏直接影响发动机整体的经济性和动力性,因此配气机构的设计在发动机整体设计上占有相当重要的作用。

在气门选择上,采用每缸两个气门的方案,其优点是比较简单、可靠,对于自然吸气式柴油机可以提高新鲜空气的进气量,降低气缸的热负荷,增加气缸的耐久性和使用寿命。

气门的驱动采用凸轮轴—挺柱—推杆—摇臂—气门机构。

凸轮轴布置形式是下置式,采用的是整体式凸轮轴,这样的凸轮轴结构简单,加工精度高,能有良好的互换性。

本次配气机构的设计,主要包括进、排气门的设计,气门弹簧的设计,以及凸轮轴的设计。

关键词:柴油机,改型,配气机构,气门ABSTRACTIn this topic, we modified design a X2110N-15 diesel engine based on theX6110-type diesel engine.The two-cylinder diesel engine is about to replace the six-cylinder diesel engine.Especially introduces the design of valve timing mechanism of X2110N-15 diesel engines, mainly the design of its various components.The function of valve timing mechanism is to realize the exchange process, namely according to engine cylinder working order, ensure that the intake and exhaust valves open and close at the proper time. The valve gear play a direct impact on the economy and power parameters of the engine, therefore, the design of gas distribution agency in the overall design of the engine play a rather important role. Arranging two-valve per cylinder, the advantages are that it is relatively simple, reliable, for the naturally aspirated diesel engines can improve the fresh air into the cylinder, reduce the heat load of the cylinder to increase the durability of the cylinder and use life. The driving mechanism of valves is camshaft, tappet, pushrod, rocker, valve train. Camshaft arrangement is under the form of home-style, using the integral camshaft, such camshafts have simple structure, high precision machining, and good interchangeability.This design, including exhaust valve, intake valve, valve spring, and camshaft. KEY WORDS: Diesel engine, Modification, Valve timing mechanism, Valve目录摘要 (Ⅰ)Abstract (Ⅱ)前言 (1)第一章 X2110N-15型柴油机改型设计任务 (3)1.1 改型设计的主要技术要求 (3)1.2 改型设计的依据及意义 (3)第二章X2110N-15柴油机主要性能参数的选择 (5)2.1 平均有效压力 (5)2.2 活塞平均速度 (6)2.3 行程缸径比 (7)2.4 曲柄连杆比 (8)2.5 气缸中心距 (9)第三章配气机构总体布置 (10)3.1 气门数目、布置和驱动 (10)3.1.1 气门数目选择 (10)3.1.2 气门的布置与驱动 (10)3.2 凸轮轴的布置和传动 (11)第四章凸轮轴与气门驱动件设计 (14)4.1 凸轮轴的设计 (14)4.1.1 凸轮轴的设计要求及结构 (14)4.1.2 凸轮轴尺寸的设计 (15)4.2 挺柱的设计.............................................................. 错误!未定义书签。

机械毕业设计-135柴油机配气机构设计

135135 135 135135AbstractThis thesis is about the design of gas distribution mechanism of 135 type diesel engine, mainly is the brief design mainly exercise on type 135 diesel engine parts and some auxiliary system design. Through the calculation of thermodynamic calculation, dynamic, and parts of reasonable design according to performance, so that the 135 diesel engine has the better economic performance and dynamic performance. In addition to this design includes a gas distribution mechanism, also includes the design of inlet and exhaust and the gas distribution system,.Key words: type 135; diesel engine; design; dynamic calculation (1)1 (1)1.1 (1)1.2 (2)1.3 (3)2 135 (1)2.1 (1)2.2 135 (2)2.2.1 (2)2.2.2 (3)2.2.3 (4)2.2.4 (4)2.2.5 (5)2.2.6 (5)2.2.7 (6)P (6)2.3 meC (7)2.4 mS/ (8)2.5 D3 (11)3.1 (11)3.2 (11)3.3 (13)3.3.1 (14)3.3.2 (15)3.3.3 (16)4 (19)4.1 (19)4.2 (22)4.3 (23)4.4 (24)4.4.1 (25)4.4.2 (26)5 (28)5.1 (28)5.2 (29)5.3 (33)5.4 (39)5.4.1 (39)5.4.2 (41)6 (43)6.1 (43)6.1.1 (43)6.1.2 (43)6.2 (47)6.3 (47) (49) (50) (51)25 -35 35%-52%——15 15 1211.1, , , , , 1998 , 83%, 63%, 901.2,,, 100% , 90%, 38% 33%, 9% 3L , 3L2000 , 100% , 90% , 100% , 2000 40% , 2000 ,,20 80 2006 60 600 450 15090 501.3135 1352 1351)2)3)2.1135 2-1MPaP0 0.1013KT0 29316.51.570.02KTr 720Pz 7.6 MPaz 0.70 b 0.85 1.12 C=0.87 H=0.126 O=0.004 Hu 42286 KJ/kg 50 KW 1500 rpm2.2 135135 1) 2) 3) 4) 5) 6) 7)2.2.1s V (L)24s D V S =21351004=1.4306Lc V (L)1.43060.092116.51Vs Vc LLL 00.870.00434.41()34.41(0.126)14.2973838C O H g g L g kg L0 1.714.3a L L =24.31kg M432O H g g M L=0.1260.00424.31432=24.34kg 0024.3424.31M L=1.00101rr=1.0012.2.2r p (kPa)1.1r a p p =110kpa 800r T K de p (kPa)0.991de a p p kPa dr T (K)2930.05800336.2110.05d r r dr r T T T TK0.85c a A (kg/h)0.850.981010.56742600303040.287293ab s a a cd d p V in A R T =49.17g/s=177kg/h2.2.3co p (kPa)1 1.3591184504n co de c p p kPa 4.5MPaco T (K)11 1.351336.218924.6n co de c T T K2.2.4pmax 8000 1.784504a p co p pmax T (K)max 0()[()8.313(1)](1)z upz m pc m p coa r H C T C T Lz u H (kJ/kg)()pz m C ,()pe m C(kJ/kg mol K)max 0.75441008.3[88.313(1.781)]924.61.714.3(10.05)T=14687.8max T 1770Kmax 1.0011770 1.1271.78924.6p co T TzV 1.1270.0330.0372z c V V L2.2.5exp max 2 1.2580008000250.7815.9731.9ex n p pkPa 1815.971.127cexT 2max 10.2517701770889.515.97 1.99ex n T TK 2.2.6mip 1211121111[(1)(1)(1)]111n p de c mi n p n n c cp p n n 1.35 1.251 1.2519118 1.78 1.1631110.93[1.78(1.1631)(1)(1181 1.25115.97 1.35118mi p mi p =729.4kPa iP 0.7290.5672600435.830304mi s i p V n i PkWi0 1.70.495293729.48.3138.31344100990.85a d mi i u abc L T p H p =40.3% ib 333600103600100.40344100i i u b H=202.6g/(kW h)2.2.7m3035.8e m i P P=83.8% mep 0.838729.4me m mi p p =611kPa et0.8380.403et m i =0.338 eb 202.60.838i e m b b=242g/(kW h)2.3 mePme p30304301.1511.50.56715004e me a s P P MP V nibar 2.4 mC m Cm C e P m C mm P m C m C me P m Ce P MD 2 m C m Cm C [9,10] m Cm C m Cm C v m C m C223048.67/1350.78560.7856411.5100100em me P C m sD zP2.5 DS /D S / D S /D S /DS/1.2.3.4.DS/ DS/ DS/ [1]336010608.6710100221500mCS mm n/100/1350.74 S D31.2.3.3.13.21.2.3. [1]1353.34-14-215° 10°-30° 45° 40°-60° 300°45° 40°-60° 15° 10°-30° 300° 49°3.3.14-34-39°0.06mm 0.08mm65Mn 20 70%3.3.24Cr10Si2Mo 42 48 % 48mm 15 20 %d39mm. 0. 5 't1. 0mm 1. 15 48mm 40mm 45° =4.5mm (4.5. 5) 1 d =8mm 7mm t = 4.5mm 2.5 3.5 1.1 1.3 h = 110mm 0.30mm 0.35mm 0.20mm 0.20mm 3.3.3135 900 1000 300 40045°3mm 0.02 0.08mm 4-4,1.644.14.11— 2— 3— 4— 5—6— 7— Dv d1t R—1.135 [2]2.[1](0.44~0.48)vi D D(0.37~0.41)ve D D (0.82~0.88)ve vi D DD=135mm 59.4~64.8vi D mmD 49.9555.35ve mm60vi D mm52ve D mm3.30° 45° 45° 45° 135 45°0.25 0.50 0.25 0.35 9.5mm [1]4.1t[1] 1t1t 0.10 0.12 vD 1t =(0.10 0.12) 38=3.8 4.56 1t =4.5mm1t =(0.10 0.12) 32=3.2 3.84 1t =3.5mm1.5 3.0(0.9 1.05)1t (0.9 1.05) 4.5=4 4.7 b=4.2mm(0.9 1.05) 3.5=3.15 3.675 b=3.2mm5.=(0.37 0.46)D=31.45 39.1d1=32d1=(0.33 0.37)D=27.2 31.45d2d=2821.16 25% 135=8mm 38 16% 32 25%=6.08 d2.DL=(2.5 3.5)v4.2135 40Cr 4Cr9Si2Mn[1]4.30.005 0.010.008 0.012135 l 6d0=6 8=48mm l=50mm0.005 0.01 8=0.04 0.08mm0.008 0.012 8=0.064 0.096mm4.44.4.11/345454.4.26-16-1D 2/D 0.60 0.65 D 2/d 2 0.40 0.60L 2/D 0.35 0.45 D 1/D 0.65 0.75L 1/D 10.40 0.60 b/D 0.75 1.20h/D 0.18 0.25 D D )65.0~60.0(2 =81-87.75mm D 2=85mmL 2:K352042L2=22mm.L2 0.35 0.45 D=19.6 25.2mm L2=22mm620855.11.2.3.4.[1]65Mn 50CrVA135 [13-15]5.22D135 2i D =(0.4 0.7)d =(0.4 0.7)×60=24 42 2i D =30mm2e D =(0.6 0.9)d =(0.6 0.9)×60=36 54 2e D =40mmd —— (mm) d =60mmP 1P 12111.54P d =12 (kgf) d 1 (cm) P 2P 1=(0.4 0.65)P 2[1]P 2=2.5P 1P 1=18kgf P 2=2.5P 1=45(kgf)1:2.0 1:2.5P 2(kgf)P 21=15 P 22=3032P 8dK Dkgf/mm 2(5-1)4328Gd n PD f (mm) (5-2)P —— kgf2D —— mmD —— mmn ——G ——f —— mm—— kgf/mm 2K ——d (5-1)22328K D C P(5-3)—— kgf/mm 265Mn 2.2 2.5mm 13-24 b =165(kgf/mm 21650.349.5 kfg/mm 2 5-338KC 106913-25 C =7.0 2d ii D Cd=2.47mm d i =2.5mm65Mn 3.5mm 13-24 b =150(kgf/mm 21500.345 kfg/mm 2 5-338KC 101413-25 C =7.4 2d ee D Cd=3.51mm d e =3.5mm n 1n n423228Gd f n P D 21max ()v f f h mm ;6-1 max 1121918618 2.518v h P f P Pmm 21max 6915v f f h mm max v h —— mm max v h =9mm6-1G=8000 kfg/mm 2 423228Gd f n P D =6.67 n =7 12i n n =9423228Gd f n P D =4.27 n =5 12e n n =75.31) 600N 1Cr18Ni9 a 440][ a b 550][a E 197000a G 730002) C 8 CCC C K 615.04414184.18615.0484184K mm D 24dDC mm d 3 mm KC F d 4.54408184.16006.1][6.1max ' mmd 6 3max max8CF Gd nmm 1.112/)1272.149( mm24max mmd D D 426481mmd D D 526482 mmD p 2.19484.04.0 mmd pn H 6.16265.182.195.10 0H:6 C 25.16615.0464164K mm KC F d 96.4440625.16006.1][6.1max ' mmd 5 mmD 30 mmd D D 255301 mm d D D 355302 mm D p 12304.04.0 45.866008305730003n 5.8 n mm d pn H 5.10955.15.8125.10 mmH 11003.567.330110D H b 23max 8F dKDN F 6002 N F F 1202.021 mm2422211 F F mm 8.41 a F d KD 7.42160053025.188323max a F d KD3.8612053025.188313minF ca S Smaxmin075.0ca S -- 7.1~3.1 F S0 --3-1N410510610710a/0 B45.0B35.0B33.0B3.05.1 F S aB 630180035.035.00 5.162.17.4313.8675.0630ca S1Cr18Ni9NF 600max Mp440][ Mpb 550][ Mp E 197000 MpG 73000 C 6 C 25.16615.0464164 K D mm D 30 d mm KC F d 96.4440625.16006.1][6.1max ' mmd 5 3max max8CF Gd na G 73000 mm 15.302/)9.882.149( mm 15.30max 61.106600815.30573000833max maxC F Gd n 5.11 nmmd D D 255301mmd D D 355302 mmD p 9303.03.0 mm d pn H 11055.15.1395.10 mm H 1100 3.567.330110D H b 23max 8F dKDN F 6002 NF F 601.021 mm 3822211 F F mm 8.31 a F d KD 7.42160053025.188323max a F d KD15.436053025.188313minFca S Smaxmin075.05.161.17.43115.4375.063075.0maxmin 0ca S F ca S S3-25.45.4.11P P 2 min max321min 8d D KP=38 1.21361821.352.5 kgf/mm222max 38KP D d=38 1.213151853.52.5kgf/mm 2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目 录 前言 ……………………………………………………………………………1 第一章 整机总体设计 ………………………………………………………2 第一节 设计目的及设计原则 …………………………………………2 第二节 主要技术参数的选定 …………………………………………2 第三节 整机整体布置及主要零部件结构特点 ………………………6 第四节 主要附件规格及型号 …………………………………………14 第五节 各种螺栓拧紧力矩 ……………………………………………16 第六节 主要零件的配合间隙 …………………………………………17 第二章 热力学计算 …………………………………………………………20 第一节 设计参数的选择 ………………………………………………20 第二节 热化学计算 ……………………………………………………22 第三节 各工作过程参数的计算 ………………………………………24 第四节 各指示参数的计算及校核 ……………………………………27 1

前 言 内燃机的出现和发明可以追溯到1860年,莱诺依尔(Lenoir)首先发明了一种大气压力式内燃机。历经几代科学家的努力,内燃机的技术得到极大提高,性能日趋完善。1892年,德国的工程师鲁道夫·狄塞尔提出了一种新型内燃机的专利,即在压缩终了将液体燃油喷入缸内,利用压缩终了气体的高温将燃油点燃,它可以采用大的压缩比和膨胀比,没有爆燃,热效率可以比当时其他的内燃机高一倍。这种构想5年之后终于变成了一个实际的机器,即压燃式发动机——柴油机。 内燃机发展迄今已达到了一个较高水平。50年代初兴起的增压技术在发动机上的广泛应用和70年代开始的电子技术及计算机在发动机研制即应用,这两个发展趋势至今都方兴未艾,而随着能源的短缺和环境污染日趋严重。内燃机正面临着排气净化法规和燃油消耗法规进一步强化的严重挑战,从而促进了各种基础研究和应用研究的发展,使当代内燃机技术达到一个新的水平。 我国的内燃机发展起步晚,技术水平和工艺水平落后。产品的数量和质伐,争取在最短的时间内迎头赶上世界水平。量上和世界水平相比还有较大的差距。这样就要求我们加大研制和开发的步 我们设计的GXY4110ZLQ柴油机是在玉柴的柴油机的基础之上,减少缸数及对一些关键部位进行改进而设计使之得到强化。GXY4110ZLQ用以装配中型载货车和轻型客车,在小型的越野车上也适用。 我们在设计中尽可能的选用了YC6112ZLQ柴油机的零部件及附件,保证用原来的生产线和工艺来生产出新产品,提高产品的经济效益。在设计中运用了AutoCAD平面制图、proe三维绘图、Word文档,力求设计更完美、更成熟。由于是第一次运用所学知识进行的柴油机设计,所以在设计中难免存在错漏,希望老师能予以批评指正,使GXY4110ZLQ柴油机的设计更加符合客观实际。 2

第一章 GXY4110ZLQ整机总体设计 第一节 设计目的及设计原则 柴油机燃料经济性好,热效率高,工作可靠,耐久性好,功率使用范围大,潜力大,如今柴油机被广泛应用于各类车型。我们参考玉柴YC6112ZQ机,设计GXY4110ZLQ机。

设计原则:内燃机设计工作中的“三化”要求及“七大”设计要求]1[。“三化”就是产品系列化,零部件通用化,零件设计标准化;“七大”设计要求就是动力性要求、环境性要求、燃油经济性要求、可靠性和耐久性要求、结构紧凑性要求、制造工艺性要求、使用性能要求。我们参照玉柴的YC6112ZQ机设计GXY4110ZLQ柴油机,吸收有益部分,对其进行改进和设计,使其向降低油耗、大功率、重量轻和结构简单的方向发展。同时为了降低成本,本机力图采用通用件和玉柴原有生产线,这样GXY4110ZLQ机不仅保持了原样机的优点,而且具有独特的特点。

第二节 主要技术参数的选定及分析 一、基本参数的介绍 气缸排列方式 直立 气门配置形式 顶置 气缸数 4 冲程数 4 缸径×冲程(mm×mm) 110×112 活塞总排量 (L) 4.527 压缩比 17 外形尺寸 长×宽×高 (mm) 847.8×664×843 3

二、性能参数的介绍 标定功率(kW): 100 标定转速(r/min): 2800 最大扭矩(Nm): 392 最大扭矩转速(r/min): 1600—1800 全负荷最低燃油耗(g/kWh): ≤220 机油燃油消耗比(﹪): ≤0.5 涡轮后排气温度(℃): ≤537 排气烟度(FSN): 1000 r/min烟度 ≤3.0

三、结构形式及参数介绍 燃烧室形式 直喷式ω型 工作顺序 1-3-4-2 曲轴旋转方向 逆时针 润滑方式 压力、飞溅混合式 冷却方式 闭式强制循环水冷却 起动方式 电起动 往复质量/连杆大头质量 2.90/2.11kg 配气相位: 进气门开α(上止点前) 14° 进气门关β(下止点后) 44° 排气门开δ(下止点前) 56° 排气门关γ(上止点后) 12° 气门间隙(冷态): 排气门(mm) 0.45±0.05mm 进气门(mm) 0.40±0.05mm 静态供油提前角 8~10°CA 4

四、运转参数的介绍 最大爆发压力(bar) 180 大气状态P0/T0(bar/K) 1/298

五、主要技术参数分析 内燃机的主要参数,如平均有效压力、活塞平均速度、转速、气缸直径和活塞行程等,反映了内燃机的工作性能和设计质量。这些参数要针对设计任务的要求合理选择,既要反映市场需求,也要符合技术发展的实际情况。在保证所要求的功率以及燃料经济性最佳的前提下,尽可能提高功率输出直接关系到内燃机性能的优劣,也是内燃机设计的基本任务。根据有效功率的

公式]1[: Ne=300nViPhme=0.7854mePi2)100(DCm (kW) 式中:mep——平均有效压力(MPa); Cm——活塞平均速度(m/s); hV——活塞排量(L);

i ——气缸数;

τ——冲程数; n ——转数(r/min); D ——气缸直径(mm)。 可见,要提高有效功率,获得好的动力性能,可以从以下几方面考虑:

(一)平均有效压力mep

平均有效压力的发动机单位气缸容积所发出的有效功,在其它条件相同的情况下,mep值越高,柴油机的动力性能越好。平均有效压力是标志内燃机整个循环过程的有效性及内燃机制造完善性指标之一,其与热力循环类 5

型、混合气的形成方式、燃料的种类、燃烧和换气过程的质量、进气压力和温度及机械效率等有关,其中充量系数、有效热效率、机械效率对mep的影

响最大。平均有效压力mep可用下式表示]1[:

sasuetcmeTlpHp0485.3 (MPa) 式中,c——充量系数 a—— 过量空气系数 et——有效热效率 uH—— 燃料低热值(kJ/㎏) sP ——进气压力(MPa) sT —— 进气温度(K)

0l ——理论空气量(㎏/㎏) 经计算,mep = 10.48 MPa

(二)活塞平均速度Cm 活塞平均速度Cm对内燃机性能、工作可靠性和使用寿命有很大的影响。一般说,Cm增大,发动机负荷增大,磨损加剧,寿命下降;同时由于进排气流速增大,进排气阻力增大,ηV就会下降。因此要使Cm得到提高就必须相应地提高材料的耐磨性,增大气门直径,进行特殊的热处理,有较高的加工精度。这样做的结果至使结构复杂、工艺复杂。目前一般认为增压柴油机的Cm不应超过15m/s。 活塞平均速度Cm和转速n、行程缸径比S/D有关。为了保证ηV应尽量使Cm低些;在Cm保持不变的情况下,转速增大,行程缸径比就相对下降,S/D下降就意味着S可能小,即活塞行程较小。行程过短也有其缺点,S/D的影响因素是多方面的。本机还采用一些措施来克服高速燃烧的困难;用铝合金代替钢材铸出的活塞以减小其质量,从而减小因高速而产生的惯性力。

本机n=2800rpm,S/D=112/110,由公式]12[:Cm=n·S/30 经计算得Cm =10.45m/s,在增压柴油机Cm<15 m/s的常规范围内。 经代入数据核算,得Ne=104.08kW,而设计要求Ne=105 kW,误差为 6

0.0087%,符合要求。 (三)气缸直径和气缸数 发动机功率与气缸的直径D的平方成正比,因此设计发动机时选用较大的缸径也是提高功率的一种措施。对于中小功率的高速柴油机,缸径通常为80~160毫米。因为缸径太大,往复运动件惯性力就过大,就得增加重量,提高强度。气缸数i与缸径D、转速n密切相关。在同样的功率要求下,缸数越多,缸径越小,则转速可以提高,且发动机机紧凑轻巧、运转均匀。目前车用发动机多采用直列式,四、六缸结构。本机气缸直径D符合国家标准。设计时应注意产品系列化,零部件的通用化以提高劳动生产率,降低成本和提高质量。

(四)强化指标mep×Cm 强化指标mep×Cm与单位活塞面积所作功率(升功率)成正比。它一方面代表了功率和转速的强化程度,另一方面又代表了发动机机械负荷的高低。一般内燃机的强化指标都不超过140,超过140就要采用相应的措施来

提高机械的刚度和强度。本机的mep×Cm =10.48×10.45=109.516<140,即其对材料强度和工艺要求适中。

(五)升功率LP

hLiV

NeP是从发动机有效功率的角度对其气缸工作容积的利用率作总

的评价,它与emP和n的乘积成正比。LP是评定一台发动机整机动力性能和强化程度的重要指标之一,LP值越大,发动机强化程度越高,发动机一定功率下的尺寸越小。 本机的hLiVNeP7.5527.4408.104 (kW/L)。
