声测管根数埋设标准
钻孔桩施工技术指南

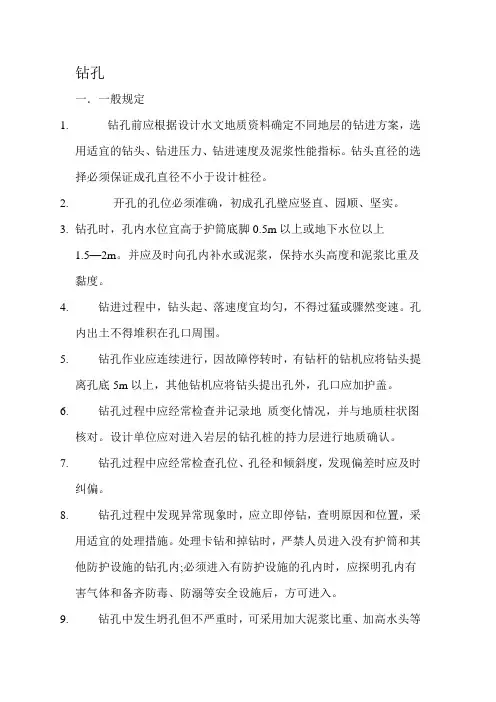

钻孔一．一般规定1.钻孔前应根据设计水文地质资料确定不同地层的钻进方案，选用适宜的钻头、钻进压力、钻进速度及泥浆性能指标。
钻头直径的选择必须保证成孔直径不小于设计桩径。
2.开孔的孔位必须准确，初成孔孔壁应竖直、园顺、坚实。
3.钻孔时，孔内水位宜高于护筒底脚0.5m以上或地下水位以上1.5—2m。
并应及时向孔内补水或泥浆，保持水头高度和泥浆比重及黏度。
4.钻进过程中，钻头起、落速度宜均匀，不得过猛或骤然变速。
孔内出土不得堆积在孔口周围。
5.钻孔作业应连续进行，因故障停转时，有钻杆的钻机应将钻头提离孔底5m以上，其他钻机应将钻头提出孔外，孔口应加护盖。
6.钻孔过程中应经常检查并记录地质变化情况，并与地质柱状图核对。
设计单位应对进入岩层的钻孔桩的持力层进行地质确认。
7.钻孔过程中应经常检查孔位、孔径和倾斜度，发现偏差时应及时纠偏。
8.钻孔过程中发现异常现象时，应立即停钻，查明原因和位置，采用适宜的处理措施。
处理卡钻和掉钻时，严禁人员进入没有护筒和其他防护设施的钻孔内;必须进入有防护设施的孔内时，应探明孔内有害气体和备齐防毒、防溺等安全设施后，方可进入。
9.钻孔中发生坍孔但不严重时，可采用加大泥浆比重、加高水头等措施后继续钻进；坍孔严重时，应回填重钻。
10.钻孔到达设计深度时，应及时进行成孔检查。
二．护筒安装1．护筒制作应符合设计要求，设计无要求时应符合下列规定；（1）护筒可采用钢板制作，也可采用钢筋混凝土制作。
制作成型的护筒应满足钻孔方式对护筒刚度和强度要求。
钢护筒适用于各种施工条件，安全性高，可多次使用。
钢筋混凝土护筒可在水深不大的钻孔中使用。
（2）护筒厚度应根据护筒制作材料、孔位水文地质条件、施工方法和设计桩头、护筒埋深和埋设方法等条件综合选定，必要时应通过计算确定。
一般钻孔桩施工钢护筒厚度宜采用6~12mm，钢筋混凝土护筒宜采用8~10cm。
（3）护筒内径应适当大于设计桩径，具体数值应根据采用的钻机类型确定。
桩基声测管安装施工方案
二、桩基声测管施工1. 桩基设计桩基由中国轻工业南宁设计工程有限公司设计，桩基均为摩擦端承桩，检测桩基质量要求采用无损法超声波检测，需要预埋声测管。
声测管为φ50mm钢管，钢筋笼加强筋内侧对称布置3根声测管，安照120°均匀分布如图。
2。
桩基声测管施工方案1）桩基声测管的连接桩基钢筋笼由两部分组成，主笼长20m为主筋16或20的螺纹钢组成，副笼到达桩底为加强筋和接地钢筋组成，声测管为全桩长布置。
施工时，根据吊机能力，钢筋笼分段长度设置为20-22m。
钢筋连接采用单面焊接,焊缝长度不小于10d。
声测管底部出厂时已经封死,声测管顶部采用木塞堵塞，防止泥浆进入.声测管分段的连接一般采用以下4种方式：①法兰盘螺丝连接、②套筒式焊接、③套筒式铁丝绑扎、④螺丝扣套筒连接。
如下图所示。
2)桩基声测管的施工顺序①声测管制作加工声测管进场后首先要检查管壁是否有破损，接头处是否合格.其次确定声测管的分段长度。
声测管的长度需要根据钢筋笼的分段长度进行确定,不能过长也不能过短，否则无法对上下两节声测管进行连接。
声测管一般出厂长度为12m、9m和3m，根据钢筋笼长度合理搭配声测管型号。
声测管的底节在加工厂直接与接地钢筋和加强筋绑扎连接好,连接时应注意每道加强筋处都应将声测管进行绑扎，防止连接不牢固发生脱落现象。
②声测管的安装底节声测管与接地钢筋和加强筋是已经绑扎连接好的，可以直接利用吊车进行吊放。
底笼吊放至笼顶靠近钻机作业平台位置时，用钢柱或钢轨穿过加强筋位置并放置在作业平台上,进行第二节声测管吊放.因要调整第二节笼的声测管位置，所以第二节声测管是活动的，吊装时需要用钩子临时固定到接地钢筋和加强筋上。
第二节笼与底笼连接先焊接接地钢筋，然后调整第二节笼中声测管的高度，连接声测管。
依次顺序完成所有的钢筋笼吊装作业，声测管的顶部需要及时安装木塞或者橡胶套，防止泥浆进入声测管。
四、声测管施工通病及措施1。
泥浆通过声测管顶口流入声测管声测管安装完毕，必须及时用木塞塞住管口或者用橡胶套盖住管口，为后期破桩头时警示作业人员小心管口,另外需要用彩色塑料包裹管口.2。
声波透射法检测技术规范
声波透射法检测技术规范17.1 适用范围17.1.1声波透射法适用于已预埋两根或两根以上声测管、且桩径不小于0.6m的混凝土灌注桩桩身完整性检测及混凝土地下连续墙的墙身完整性检测，判定桩身及墙身缺陷的位置、范围和程度。
17.1.2声波透射法也适用于基桩经钻芯法检测后需进一步了解具有两个或两个以上钻芯孔之间的混凝土质量的检测。
17.1.2【条文说明】基桩声波透射法检测是利用声波的透射原理对桩身混凝土介质状况进行检测，当桩径小于0.6m时，声测管的声耦合会造成较大的测试误差，因此该方法适用于桩径不小于0.6m。
由于桩（墙）内跨孔测试误差高于上部混凝土的检测，且桩（墙）身混凝土纵向各部位硬化环境不同，粗细骨料分布不均匀，因此该方法不宜用于推定桩（墙）身混凝土强度。
17.2 仪器设备17.2.1声波发射与接收换能器应符合下列规定：l 圆柱状径向振动，沿径向无指向性；2 外径小于声测管内径，有效工作段长度不大于150mm；3 谐振频率为30-60kHz；4 水密性满足lMPa水压不渗水。
17.2.1【条文说明】声波换能嚣有效工作面长度指起到换能作用的部分的实际轴向尺寸，该长度过大将夸大缺陷实际尺寸并影响测试结果。
换能嚣的谐振频率越高，对缺陷的分辨率越高，但高频声波在介质中衰减快，有效测距变小。
选配换能嚣时，在保证有一定的接收灵敏度的前提下，原则上尽可能选择较高频率的换能器。
提高换能器谐振频率，可使其外径减少到30mm以下，有利于换能器在声测管中升降顺畅或减小声测管30~60kH声波发射频率的提高，将使声波穿透能力下降。
所以，本规程仍推荐目前普遍采用的30一60kHz的谐振频率范围。
桩中的声波检测一般以水作为耦合剂，换能器在1MPa 水压下不渗水也就是在100m水深能正常工作，这可以满足一般的工程桩检测要求．对于超长桩，宜考虑更高的水密性指标。
当测距较大接收信号较弱时，宜选用带前置放大器的接收换能器，也可采用低频换能器，提高接收信号的幅度。
声测管布置安装要求
声测管布置安装要求哎呀，说起声测管的布置安装，这可真是个技术活儿。
记得上次在工地上，我亲眼目睹了整个安装过程，那叫一个细致入微啊！首先，得说说声测管是啥玩意儿。
简单来说，它就是用来检测混凝土浇筑质量的一种工具。
你想想，混凝土浇筑的时候，里面要是有气泡或者不均匀，那不是闹着玩的，搞不好整栋楼都得成危房。
所以，这声测管就是用来确保混凝土浇筑质量的。
那天，我站在工地上，看着工人们忙活。
他们首先得把声测管的孔位给定好。
这可不是随便找个地方就打孔，得按照设计图纸来，每个孔位都得精确到毫米。
工人们拿着尺子和笔，一边量一边画，那认真劲儿，跟我们小时候做作业似的。
接下来就是安装声测管了。
工人们小心翼翼地把管子插进孔里，然后固定好。
这管子可不是普通的塑料管，它得是钢制的，结实耐用。
而且，管子的直径、长度都有严格的要求，不能随便找个管子就塞进去。
安装的时候，工人们还得注意管子的垂直度。
这管子要是歪了，那检测出来的数据就不准确了。
所以，他们得用水平仪一遍又一遍地校准，确保管子直直的，像站岗的士兵一样。
安装好之后，还得用混凝土把管子周围的空隙填满。
这混凝土得是特制的，不能太稀也不能太稠，得保证填得严实，不漏气。
工人们一边倒混凝土，一边用小锤子轻轻敲击，确保混凝土填充得均匀。
最后，等混凝土干了，还得检查一遍声测管的通畅性。
工人们用专门的仪器，一头插进管子，一头接上电脑，通过电脑屏幕上的数据，就能知道管子里有没有堵塞。
整个过程，工人们都是小心翼翼的，生怕出一点差错。
毕竟，这关系到整个建筑的安全。
我在旁边看着，心里也是挺佩服的。
别看这声测管不起眼，但它在建筑安全中的作用可大着呢。
所以，声测管的布置安装，虽然听起来挺枯燥的，但每一步都马虎不得。
就像我们生活中的小事一样，看似简单，其实背后都有很多讲究。
下次再看到声测管，你可能会想到，这背后有多少人的辛勤工作和对安全的重视呢。
声测管布置原则 -回复
声测管布置原则-回复【声测管布置原则】声测管，作为桩基检测中的关键组成部分，其布置方式直接影响到检测结果的准确性与全面性。
本文将详细阐述声测管在桩基工程中的布置原则，包括但不限于其功能定位、设计依据、具体布设方法及注意事项等方面。
一、声测管的功能定位声测管的主要功能是为超声波透射法检测提供通道，通过发射和接收超声波信号，来判断桩身完整性、混凝土强度以及是否存在空洞、裂缝等缺陷。
因此，声测管的布置必须确保超声波信号能在整个桩长范围内有效传输，且不受干扰。
二、声测管布置的设计依据1. 国家规范标准：根据《建筑地基基础工程施工质量验收规范》（GB50202-2018）等相关规定，声测管应沿桩身周边对称布置，并保证每一根桩的检测剖面不少于两个，以便进行多角度、全方位的检测。
2. 工程设计要求：设计时需结合桩基直径、长度、承载力要求以及地质条件等因素，合理确定声测管的数量、位置、间距以及管径大小等参数。
三、声测管的具体布设方法1. 布置数量与位置：通常情况下，对于直径小于或等于800mm的桩，每根桩至少应设置两根声测管；直径大于800mm的桩，则需要适当增加声测管数量。
声测管应均匀分布于桩身周边，且尽量保证相互平行，以实现对桩身全周的覆盖检测。
2. 间距设定：声测管之间的中心距不宜过大，一般推荐值为桩径的1/2~1/3，以保证相邻声测管间能形成有效重叠检测区域。
3. 管口处理：声测管两端应高出桩顶和底面一定距离，以防止泥浆或其他杂物进入影响检测，同时便于对接检测设备。
4. 连接固定：声测管之间以及与桩身的连接应牢固可靠，避免因施工过程中的振动导致移位、变形或堵塞。
四、声测管布置的注意事项1. 材质选择：声测管材质应具有良好的声学性能和耐腐蚀性，常见的有PVC、钢管等材料，确保在复杂工况下仍能保持良好的信号传输效果。
2. 施工安装：声测管在灌注混凝土前应预先埋设到位，并确保管道畅通无阻。
施工过程中要注意避免碰撞损伤，灌注后要及时封堵管口，防止异物进入。
声测管埋置应注意哪些问题
声测管绑缚于桩基的钢筋笼上面，由于该工 作方式，因此超声波透射法检测桩基质量不受桩 长、桩径的影响，成为目前较受欢迎的桩基检测 方法，而根据个人观点认为，要进行好超声波透 射法检测桩基质量工作，除了检测人员技术素质、 检测设备质量优劣等影响因素外，还有一个更为 重要的影响因素就是声测管的埋置是否满足技术 要求，反之则会直接影响到桩基的检测结果，严 重时会使检测人员造成误判。
(4)声测管绑缚于桩基的钢筋笼上面时，首先 应平行于桩孔轴心线，其次是声测管之间尽量平 行，切应牢牢绑缚于桩基的钢筋笼上面不容许有 松动;第三是对于端承桩而言，由于桩底情况是我 们需要重点观察的地方，因此几根声测管的尾部 都应一直放到桩底且都应处于同一水平面上;第四 是声测管在安装时尽量等距均匀分布;第五是在桩 顶处声测管应高出桩顶混凝土面30～1250px为宜;
(5)声测管在绑缚于桩基的钢筋笼上面时，就 应先将声测管的一头一尾用薄钢板焊接密封，以 免异物落入管中堵塞声测管; (6)在桩基检测前一天，再将声测管端头的薄 钢板取掉，施工方可先用测绳进行声测管检查， 检查项目包括实际桩长、声测管有无异物堵塞等 等，检查完毕后在管中灌入清水以待测桩。
/Leabharlann (1)声测管一般宜采用钢质管，而PVC管虽然 价格便宜，但由于绑扎、水泥水化热等因素的影 响而易于变形，最后导致探头的上下运动无法进 行检测，故一般不应采用;
(2)钢质声测管在进行联结时，一般采用焊接 或丝口联结，焊接时应注意不要破坏钢管，以免 出现洞口导致混凝土浇注时水泥浆体的渗入而堵 塞声测管;丝口联结时则应在丝口处紧缠麻丝，其 目的也是防止水泥浆体的渗入; (3)超声波透射法检测桩基质量时，声测管的 埋置数量按相关规范要求，一般为2根、3根、4 根等;
桩基声测管布置标准
