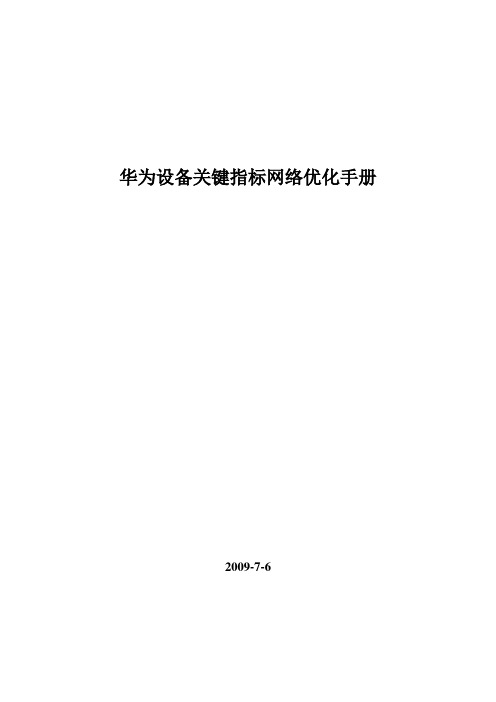

华为设备关键指标网络优化手册2009-7-6目录1. 未接通优化 (3)1.1. 接通原理与处理思路 (3)1.1.1. 呼叫流程 (3)1.1.2. 接通分析流程图 (4)1.2. 未接通案例参考 (7)2. 覆盖优化 (9)2.1. 覆盖问题与处理思路 (9)2.1.1. 弱覆盖 (9)2.1.2. 越区覆盖 (10)2.1.3. 孤岛效应 (11)2.1.4. 导频污染 (12)2.1.5. 切换区域覆盖 (15)2.2. 覆盖案例参考 (16)3. 掉话优化 (19)3.1. 掉话原理介绍 (20)3.1.1. 切换掉话 (20)3.1.2. 覆盖原因 (20)3.1.3. 干扰导致的掉话 (21)3.1.4. 其他异常掉话 (21)3.2. 掉话问题分析思路 (21)3.2.1. 掉话分析判决树 (21)3.2.2. 话统分析流程 (23)3.2.3. 跟踪数据优化流程 (25)3.3. 掉话案例参考 (27)3.3.1. 切换类问题 (27)3.3.2. 邻区漏配 (28)3.3.3. 拐角效应 (30)3.3.4. 频繁切换问题 (32)3.3.5. 干扰引起的掉话 (32)1.未接通优化目前保定华为区域主要包括南市区、北市区的旧城区。
旧城区道路不规则，存在较多小路，小路存在较多弱覆盖区域，市区网络中存在较多弱覆盖掉话和干扰等原因导致接通失败。
1.1.接通原理与处理思路1.1.1.呼叫流程现将信令流程分为三部分：主叫建立阶段，被叫寻呼阶段和资源指配阶段。
图1 Uu口接入信令流程图上图中左侧为主叫信令流程，右侧为被叫信令流程。
信令阶段1（主叫建立）：主叫发起呼叫，首先经过RRC建立、鉴权、安全模式、身份认证等流程，完成这些流程之后，核心网下发Call Proceeding，之后对被叫进行寻呼（被叫收到paging Type在主叫收到Call Proceeding之后）。
信令阶段2（被叫寻呼）：此阶段主要是被叫寻呼阶段，主叫处于等待状态，直到被叫上发Setup后主叫才开始进行RB建立（Call Confirmed在主叫手机radio Bearer Setup之后），为用户指配RAB资源。
华为BTS3012 几个常见故障维护
BTS3012 几个常见故障维护一、载频问题的处理方法：1、电源问题处理方法：1) 检查电源输入正常指示灯（RUN等是否亮），灯亮表示48V电源输入正常；灯灭，请参照2步骤的方法进行处理；2) 用万用表测试连接DTRU模块的电源插头，检查电压是否为48V，并确认没有反向；若48V 正常则载频损坏，更换载频，若没有48V电压，请参考3 步骤的方法进行处理；3) 检查机顶两电缆间电压是否为48V，并确认没有反向；若机顶48V正常，沿电源通路使用万用表向下检查每个接头处是否接触良好。
2、驻波告警问题处理现象：DTRU和DDPU产生驻波告警，DTRU关闭功放，若驻波告警产生在主B载频则出现载频互助产生原因：1、天线被损坏，导致天线的驻波比大于DDPU产生驻波告警的门限值，使DDPU产生驻波告警或严重驻波告警，导致DTRU产生驻波告警，关闭功放；2、DDPU问题，DDPU中的检波电路出现硬件故障；3、DTRU问题，DTRU中的检波电路出现硬件故障；处理方法：首先要闭塞当前小区或载频1、若手头有SiteMastera、用SiteMaster测试驻波比功能选项测跳线的驻波比，正常情况下应该小于1.5，若大于1.5则说明天线已损坏，如果确认天线坏了可以采用SiteMaster的故障定位功能，定位天线那个部位损坏，在跳线与馈线接头处容易损坏。
若天线正常则参照b步骤进行处理；b、若天线正常可以更换DDPU，若告警恢复，则说明是DDPU内部检波电路出现硬件故障；若告警仍存在则说明DDPU正常。
若DDPU正常则参照c步骤进行处理；c、若天线、DDPU均确认正常，可以更换载频，若告警恢复，则说明载频的检波电路出现硬件故障。
2、若手头没有SiteMastera、可以将两路天线互调，若告警跟随天线变动则说明天线已损坏，如果确认天线损坏则可以检测各个接头或更换天线。
若天线正常则参照b步骤进行处理；b、若天线正常可以更换DDPU，若告警恢复，则说明是DDPU内部检波电路出现硬件故障；若告警仍存在则说明DDPU正常。
电调问题处理方法总结及正确的连接方法(电调RCU、跳线线序)
电调问题处理操作流程1. 问题背景目前现网20多个站点存在电调问题，主要有以下3类：1）未安装RCU（7个）；2）电调测试时，电子下倾角从0度到8度，RSRP和PUCCH值不变化；3）电调测试时，电子下倾角从0度到8度，PRRP和PUCCH变化没有超过4dbm；第二类和第三类问题合计20个左右。
2. 电调天线验证2.1 操作要求通过对每个小区的电调进行调整，定点对信号质量进行观测，用于判断电调是否起作用，及电调硬件连接及端口正确性验证。
电调天线测试步骤：1）终端接入小区，并处于连接状态（做Ping业务，以保证终端不进入空闲态）2）测试点建议在天线的主瓣方向上，测试点可直视小区天线（RSRP在-90dbm左右）3）通过M2000操作电调，调整天线下倾角为8度，用Probe记录数据2min4）通过M2000操作电调，调整天线下倾角为0度，用Probe记录数据2min5）测试完成后，将电下倾角度恢复到测试前的初始值需要观察2个方面，如下图所示：1、调整2T2R对应的天线电调端口（0,2,4序号）时，需要观察RSRP的变化，RSRP变化超过4dB。
2、调整2R Only（1,3,5序号）对应的天线电调端口时，观察PUCCH功率变化的情况，PUCCH功率超过4dB。
2.2涉及命令及操作指导1）电调是通过M2000的MML进行；2）调整电调命令（调整2T2R到0度下倾角，对应的线序分别为0,2,4）：MOD RETTILT:RETCLASS=RET,OPMODE=DEVICENO,DEVICENO=0,TILT=0;MOD RETTILT:RETCLASS=RET,OPMODE=DEVICENO,DEVICENO=2,TILT=0;MOD RETTILT:RETCLASS=RET,OPMODE=DEVICENO,DEVICENO=4,TILT=0;3）查询电调命令：DSP RETSUBUNIT:;注：控制电调调整完成后，需要等2-3min，电调的步进电机工作需要一段时间才能完成调整操作。
远程实现内置RCU排气管天线电子下倾角调整实践
解决内置RCU排气管天线无法远程电调实践随着网络不断建设发展，城区无线覆盖场景的不断变化，日常网优工作中需要不断进行天线RF参数的优化调整，而传统内置RCU排气管天线无法进行远程调整、安装位置较为险峻、现场调整效率低、日常代维进站困难等问题日益突出。
宿州无线中心网优人员针对该问题进行了探索研究，摸索出远程实现内置RCU排气管电子下倾角调整的技术方案。
关键字：内置RCU 排气管天线电调调整【故障现象】排气管天线常用于城区天面资源较为紧张、站址协调困难、需要美化隐蔽等一些无线场景。
天线安装的位置大多位于建筑物较为陡峭的位置，如下图示：天线下倾角调整需要网优人员现场利用手持设备连接天线调整，不仅效率低而且面临业务阻挠、登临天面存在较大风险的问题。
本文所列的天线型号为京信双频2T4R ODV2-065R18K-G排气管天线，如下图示：【原因分析】一、常见电调天线及相关模块简介二、外置RCU天线电子倾角调整方式简介宿州华为设备外置RCU天线电子倾角调整方式：天线2对振子分别对应2个外置RCU，2个RCU通过控制线串接后接到设备侧远端（RRU）的RET接口。
天线电下倾角调节过程如下：1）M2000下发控制命令给BBU2）BBU转发控制信号给RRU3）RRU将控制命令转变为RS485信号，再通过RS485控制接口由多芯电缆发给天线电调RCU4）天线电调RCU接到RS485信号后，执行相应的命令，从而实现天线倾角的调整外置RCU天线电调连线图示：三、内置RCU排气管天线下倾角调整方式传统电倾角调整方式：人工携带手持电调设备CCU，通过手持CCU控制接口引出控制电缆连接到电调天线下RCU控制接口，实现电调控制。
连线示意图如下：手持电调设备CCU操作示意图如下：以上简介可以看出CCU现场电调方案存在操作繁琐、效率低、登临天面较为危险、面临业主阻挠等弊端。
为了解决上述面临的问题，我们进行了实验摸索。
【解决方法】创新电倾角调整方式：分析目前现网安装的排气管天线为内置电动马达，每对天线振子通过AISG接头连线与外部电调控制设备相连。
