主斜副立井提升设备选型毕业设计
阳泉学院毕业设计说明书毕业生姓名：员海强专业：矿山机电学号：24指导教师安道星所属系（部）：机械电子工程系二〇一二年五月阳泉学院毕业设计评阅书题目：150万吨主斜副立提升副井提升设备的选型机械电子工程系 09矿山机电专业姓名员海强设计时间：2012年 2月27日-2011 年 5月20日评阅意见：成绩：指导教师：（签字）职务：2012年月日Ⅰ阳泉学院毕业设计答辩记录卡机械电子工程系09矿山机电专业姓名员海强答辩内容记录员：（签名）成绩评定注：评定成绩为100分制，指导教师为30%，答辩组为70%。
专业答辩组组长：（签名）201年月日前言矿山运输与提升是煤炭生产过程中不可少的重要生产环节；有人把矿山运输与提升形象的比作矿山生产的动脉和咽喉。
从安全生产的角度看，矿山运输与提升事故占很大比例，据统计，有四分之一以上的安全事故发生运输与提升的环节，仅次于顶板事故而居第二位。
轻者，影响煤炭产量，重者，则会危及人身安全。
因此，煤矿安全生产离不开运输与提升的安全。
从经济角度看，矿山运输与提升费用在生产成本中占的很大的比例，因为地面及井下运输与提升设备很多，从事运输和卸载的工人数几乎占全矿工人的一半。
因此，正确的配置运输与提升设备及合理阻止运输与提升工作，对提高煤炭的产量，降低成本和提高工人劳动生产率有着重要的作用。
从人员上下井消耗时间来看，工人从入井到采掘工作面作业地点往往需要1-1.5h。
有的要爬斜坡、上下山、体力消耗很大，工作耐力受到很大的影响，这种损失是无形的巨大的。
因此，开发和选用先进的辅助运输系统，对于煤矿实现高产高效和提高矿井生产的安全性具有重要意义。
目录摘要 (IV)第一章矿井提升设备的结构和工作原理 (6)第一节矿井提升设备的主要组成部分 (6)1.提升机 (6)2.提升钢丝绳 (12)3.提升容器 (14)4.井架与天轮 (16)第二节矿井提升设备的工作原理 (17)第二章副井提升设备选型计算 (20)第一节罐笼的选择 (20)1.确定合理的经济速度 (20)2.估算一次提升循环时间 (20)3.提升容器的选择 (21)第二节选择提升钢丝绳 (22)1.单绳端荷重 (23)2.钢丝绳悬垂长度 (24)3.钢丝绳单位长度质量 (24)4.钢丝绳安全系数校核 (25)5.钢丝绳的使用与维护 (25)6.钢丝绳的检查和试验 (25)第三节选择提升机和天轮 (26)1.提升机卷筒直径D (27)2.实际需要卷筒的容绳宽度 (27)3—摩擦圈数 (27)4.钢丝绳实际最大静张力的校验 (28)5.钢丝绳实际最大静张力差的校验 (28)6.天轮的选择 (28)第四节提升机与井筒相对位置的计算 (28)1.确定井架高度 (29)2.计算卷筒中心至井筒中钢丝绳间的水平距离 (29)3.计算钢丝绳弦长 (29)4.内外偏角α1α2的计算 (30)第五节预选提升电动机 (31)1.估算电动机的功率 (31)2.确定电机额定转数与电动机额定功率 (31)3.提升机实际最大提升速度 (32)4.提升系统变为质量的计算 (32)第六节运动学参数计算 (33)1.主加速度的确定 (33)2.减速度的确定 (34)3.爬行速度和距离 (34)4.速度图计算 (34)第七节动力学参数计算 (35)第八节电动机容量校验 (36)1.电机温升验算 (37)2.电动机等效功率的计算 (37)3.工作过负荷校验 (38)4.特殊过负荷校验 (38)第九节电耗及效率计算...................... 错误!未定义书签。
第十节副井提升平衡作业表................. 错误!未定义书签。
第三章矿井提升设备的使用和维护.......... 错误!未定义书签。
第一节矿井提升设备的操作................ 错误!未定义书签。
一、采区提升设备的操作................... 错误!未定义书签。
第二节提升设备的使用和维护.............. 错误!未定义书签。
结束语.......................................... 错误!未定义书签。
参考资料........................................ 错误!未定义书签。
致谢........................................ 错误!未定义书签。
摘要中国幅员辽阔，矿产丰富，煤炭生产量已跃居世界前列，其中近95%是以井下开采方式开采，需要通过一系列运输提升设备提到地面以实现其使用价值。
作为生产的基本环节，提升、运输设备的合理结构和设计，安全经济运行和科学管理维护，直接关系到矿井生产能力及技术经济指标。
矿井提升需要用一些专用的提升设备，是矿山较复杂而庞大的机电设备，它不仅承担物料的提升与下放任务，同时还上下人员。
矿井提升设备是沿井筒（包括斜坡和盲井）升降人员，提升煤炭、矿石、器材的机械设备。
主要组成部分是：提升容器，提升钢丝绳，提升机，井架及装卸载设备等。
本设计主要对矿井生产所用的提升设备的选型进行的一次合理选择。
分三章就以上设备的选型计算方法进行系统论述。
关键词：提升机副井第一章矿井提升设备的结构和工作原理第一节矿井提升设备的主要组成部分1.提升机矿井提升机是矿井提升设备中的动力部分，由电动机、减速器、主轴装置、制动装置、深度指示器、电控系统和操纵台等组成。
我国目前广泛使用的提升机可分为两大类：单绳缠绕式提升机（分为小绞车（滚筒直径2m以下）和提升机）和多绳摩擦式提升机及内装饰提升机一、单绳缠绕式提升机单绳缠绕式提升机的工作原理：把钢丝绳的一端固定到提升机的滚筒上，另一端饶过井架上的天轮悬挂提升容器。
这样，利用滚筒转动方向不同，将钢丝绳缠上或松放，以完成提升或下放容器的工作。
按滚筒数目不同，单绳缠绕式提升机有单滚筒和双滚筒提升机两种。
双滚筒提升机在主轴上装有两个滚筒，其中一个与主轴用键固定连接，称为固定滚筒或死滚筒；另一个滚筒滑装在主轴上，通过调绳离合器与主轴连接，称为游动滚筒或活滚筒。
将两个滚筒做成这种结构的目的，是为了在需要调绳及更换提升水平时，两个滚筒可以有相对运动。
单滚筒提升机只有一个滚筒，一般用于单钩提升。
型号意义：1、主轴装置（1）作用1）缠绕提升钢丝绳；2）承受各种正常载荷，并将载荷经轴承传给基础；3）承受在各种紧急事故下所造成的非常载荷；（一般要求在非常载荷作用下，主轴装置的各部分不应有残余变形。
）4）当更换提升水平时，调节钢丝绳的长度（仅限双滚筒提升机）。
（2）结构主轴装置包括滚筒、主轴、主轴承及调绳离合器（双滚筒特有）等。
滚筒的筒壳通过轮辐、轮毂用键和轴固定（固定滚筒），筒壳外边一般均设有木衬，木衬上车有螺旋导槽，以便使钢丝绳在滚筒上作规则排列，并减少钢丝绳的磨损。
2m单滚筒只有一个制动盘，而单滚筒2.5m则有两个制动盘。
当单滚筒作双钩提升，左侧钢丝绳为下边出绳，右侧钢丝绳为上边出绳。
单钩提升时为上边出绳，单滚筒由于调绳不方便，为此做成双滚筒。
双滚筒的左滚筒通过调绳离合器与主轴连接。
（3）调绳离合器1）作用使活滚筒与主轴连接或脱开，以便在调节绳长或更换提升水平时，使活滚筒与死滚筒有相对运动。
2）种类调绳离合器可分三种即齿轮离合器、摩擦离合器、蜗轮蜗杆离合器。
JK 型提升机采用齿轮离合器。
3）齿轮离合器a、结构（图1-1）图 1-1 齿轮调绳离合器b、控制系统图1-2离合器打开：压力油→K管→n→m→s→r（压力油将活塞销顶起，活塞销下端离开轮毂凹槽，解除闭锁，同时使r的空间与j孔相通）→j→i→h→g→f→e→离合油缸左腔；离合油缸右腔→d→c→b→a→L管→油池。
缸体带动外齿轮向左移动，直到与内齿圈脱开。
离合器合上：压力油→L管→a→b→c→d→离合油缸右腔；离合油缸左腔→e→f→g→h→i→j→p→q→s→m→n→K管→油池。
缸体带动外齿轮向右移动，直到与内齿圈啮合。
注意：连锁阀的阀体固定在外齿轮的侧面，阀中的活塞销靠弹簧的作用插在轮毂的凹槽中，可以防止提升机在运转中离合器齿轮因震动等原因自动脱开图1-2调绳离合器的控制系统（三）制动系统作用：1、正常停车2、工作制动3、安全制动4、双滚筒提升机在更换水平、调节绳长或更换钢丝绳时，能闸住游动滚筒。
制动系统由制动器和传动机构组成。
制动器是直接作用于制动轮或制动盘上产生制动力矩的部分，分为盘式和块式；传动机构是控制及调节制动力矩的部分，分为油压、压气、弹簧式。
JK型提升机采用的是液压站与盘式制动器配合构成的盘式制动系统。
1、盘式制动器（1）结构（2）工作原理1）松闸2）抱闸2、液压站（1）作用1）在工作制动时，产生不同的工作油压，以控制盘式制动器获得不同的制动力矩；2）在安全制动时，实现二级安全制动；3）控制调绳装置（2）工作原理图1-31）工作制动2）安全制动3）调绳装置图1-3 液压站工作原理二、多绳摩擦式提升机多绳摩擦式提升机其特点是靠钢丝绳与摩擦轮之间的摩擦力传动。
这种提升机由于具有安全可靠、体积小、质量小，适用于深井提升等优点，在我国矿井提升中得到广泛应用。
三、内装式提升机从提升机的工作原理来看，它亦属于摩擦提升范畴，但它实现了内装。
所谓内装，就是将拖动电机直接装载摩擦轮内部，使电机转子与摩擦轮成为一体。
它把由电动机、减速器和摩擦轮组成的常规式，发展成为省去减速器，而使摩擦轮相当于电动机的转子，主轴相当于电动机定子的高度机电合一的结构新颖的提升机。
2.提升钢丝绳作用：一、钢丝绳的结构组成：钢丝→股+绳芯（纤维绳芯（常用）、金属绳芯）。
材质：1、钢丝为优质炭素结构钢，一般直径为0.4～4㎜。
矿井提升抗拉强度一般采用1700Mpa以下的。
2、钢丝绳表面光面和镀锌（常用于摩擦提升）两种。
钢丝的表面状态标记代号为：光面钢丝，NAT；A级镀锌钢丝，ZAA；AB级镀锌钢丝，ZAB；B级镀锌钢丝，ZBB。
3、绳芯分金属芯纤维芯。
纤维绳芯作用：（1）减少股间钢丝的接触应力；（2）缓和弯曲应力；（3）储存润滑油，防止绳内钢丝锈蚀。
金属绳芯的特点：与相同断面的纤维绳芯相比，金属断面大，抗破断能力大，具有耐横向压力大，不易变形等优点。
但其柔软性差，不耐腐蚀。
绳芯的标记代号：纤维芯（天然或合成的），FC；天然纤维芯，NF；合成纤维芯，SF；金属丝绳芯，IWR；金属丝股芯，IWS。
二、钢丝绳的分类、特点及应用（一）分类及特点1、按钢丝绳的捻法分可分为右交互捻（ZS）、左交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）四种。
标记代号中，第一个字母表示钢丝绳的捻向；第二个字母表示股的捻向；“Z”表示右捻向，“S”表示左捻向。
左捻：按左螺旋方向将股捻成绳。
主斜井皮带机的初步选型与毕业设计(机械CAD图纸)
摘要本次毕业设计是关于矿用固定式带式输送机的设计。
首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。
普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
最后简单的说明了输送机的安装与维护。
关键词：带式输送机；选型设计；主要部件AbstractThe design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor.Keyword: belt conveyor; lectotype Design; main parts目录第一章绪论 (1)第二章带式输送机概述 (2)第一节带式输送机的应用 (2)第二节带式输送机的分类 (2)第三节各种带式输送机的特点 (3)第四节带式输送机的工作原理 (4)第五节带式输送机的结构和布置形式 (5)一、带式输送机的结构 (5)二、布置方式 (6)第三章带式输送机的设计计算 (7)第一节已知原始数据及工作条件 (7)第二节计算步骤 (8)一、带宽,带速的确定: (8)二、输送带宽度，带速的核算 (9)第三节圆周驱动力 (9)一、计算公式 (9)二、主要阻力计算 (10)三、主要特种阻力计算 (12)四、附加特种阻力计算 (13)五、倾斜阻力计算 (14)第四节传动功率计算 (14)一、传动轴功率计算 (14)二、电动机功率计算 (14)第五节输送带张力计算 (15)一、输送带不打滑条件校核 (16)二、输送带下垂度校核 (17)三、各特性点张力计算 (17)第六节绳芯输送带强度校核计算 (19)第七节传动滚筒直径的确定 (20)第八节拉紧参数计算 (20)一、拉紧力 (20)二、拉紧行程 (20)第九节逆止力的确定 (21)第十节启动和制动 (21)一、启动圆周驱动力 (22)二、自由停车时制动圆周力及自由停车时间 (22)第十一节选型计算结果 (23)第四章驱动装置的选用与设计 (24)第一节电机的选用 (24)第二节减速器的设计计算 (25)一、结构设计 (25)二、圆锥齿轮的设计计算 (27)三、斜齿圆柱齿轮设计计算 (33)四、轴的设计计算 (39)五、轴承及键的设计计算 (46)六、减速器箱体的设计 (47)七、液力偶合器 (50)八、联轴器 (51)第五章带式输送机部件的选用 (51)第一节输送带 (51)第二节传动滚筒 (52)一、简介 (52)二、传动滚筒的选择 (53)三、改向滚筒 (53)四、托辊 (53)五、拉紧装置 (55)六、清扫器 (55)七、卸料装置及导料槽 (56)八、机架 (56)九、头部漏斗 (56)第六章带式输送机的维修及故障处理 (56)第一节钢丝绳芯带式输送机的维修 (56)第二节钢丝绳芯带式输送机的故障处理 (57)一、输送带跑偏 (58)二、输送带逆转下滑 (58)三、断带 (58)四、减速机漏油 (59)五、输送带打滑 (59)六、输送带撕裂 (60)结论 (61)英语文献 (62)翻译部分 (64)参考文献 (65)致谢 (66)第一章绪论带式输送机是连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。
煤矿主井提升设备选型设计
煤矿主井提升设备选型设计选型设计的目标是选择适合煤矿主井的提升设备，以确保提升过程安全、高效、稳定。
在选型设计过程中，需要考虑以下几个关键因素：1.输送能力：根据煤矿的生产能力和日产量确定提升设备的输送能力。
一般来说，提升设备的输送能力应与煤矿的日产量相匹配，既不能过大以致浪费资源，也不能过小以致生产受限。
2.提升高度：提升设备需要能够满足煤矿主井的提升高度要求。
根据主井的深度确定提升设备的最大提升高度，同时考虑到煤炭或矿石的重量及途中的摩擦等因素，避免提升过程中出现问题。
3.运行速度：提升设备的运行速度应该适中，既要保证生产效率，又要考虑到设备的安全稳定性。
运行速度过快可能导致设备失控、安全隐患增加，运行速度过慢可能限制煤矿的生产能力。
4.可靠性与安全性：提升设备的选型应考虑到设备的可靠性和安全性。
选择具有稳定性高、故障率低、维修方便的提升设备，确保设备的安全运行。
5.经济性：选型设计过程还需要考虑到提升设备的经济性。
选择设备时要综合考虑设备的价格、维修成本、运行成本等因素，对于满足要求的设备进行经济性比较，并确定最优方案。
在实际选型设计过程中，可以采用以下步骤：1.明确需求：根据煤矿的特点、生产能力等确定提升设备的需求，包括输送能力、提升高度、运行速度等。
2.调研市场：调查市场上主要的提升设备种类和品牌，了解其性能参数、技术特点、应用范围等。
3.技术比较：对各种提升设备进行技术比较，包括设备的输送能力、提升高度、运行速度、可靠性等方面。
4.经济比较：对符合需求的提升设备进行经济性比较，包括设备的价格、维修成本、运行成本等。
5.选型决策：根据需求、技术比较和经济比较的结果，确定最适合煤矿主井的提升设备种类和参数。
6.设计安装：根据选型结果，进行设备的具体设计和安装工作，确保提升设备能够安全、高效、稳定地运行。
总之，煤矿主井提升设备的选型设计对于煤矿的正常运行和生产具有重要的影响。
通过合理选择和设计，可以提高煤矿的生产效率，确保提升过程的安全稳定，进而推动煤矿的可持续发展。
煤矿竖井提升机毕业设计
------------------------------------------装订线------------------------------------------ 毕业设计课题说明书题目成教学院机电专业045 ----1 班完成人尹慧新学号 043同组人指导教师完成日期2006 年月日中国矿业大学成教学院目录毕业设计任务书 (1)一矿井提升设备的选择……………………………………1、提升方式的确定及提升设备选型计算依据……………2、提升容器的选择………………………………………………3、提升钢丝绳选择计算……………………………………4、矿井提升机和天轮的选择计算…………………………5、矿井提升机与井筒相对位置的计算…………………………6、提升系统运动学；动力学参数计算……………………7、提升电动机容量校外核………………………………………8、电耗极其效率…………………………………9、年产量验算………………………………………二、参考文献一．选型设计的主要内容（一）设计依据主井提升1）矿井年产量An，30万t/年。
2）工作制度：即年工作日br，日工作小时数t《设计规范》规定: br=330天, t=16h.3)矿井开采水平数1,各水平井深Hs,以及各水平的服务年限;4)卸载水平与井口的高差Hx；0 m。
5）装载水平与井下运输水平的高差Hz，0m。
6)煤的散集密度，1t/立方米;7)提升方式:罐笼;8)井筒断面尺寸,井筒中布置提升设备套数;9)矿井电压等级;(二)设计的主要内容1)计算并选择提升容器;2)计算并选择提升钢丝绳;3)计算滚筒直径并选择提升机;4)计算天轮直径并选择天轮;5)提升机与井筒相对位置的计算;6)运动学及动力学计算;7)电动机功率的验算;计算吨煤电耗及效率一、提升方式的确定：由于本矿是一个年产量小于300kt的小型矿井，故视提升任务情况采用一套罐笼提升设备进行混合提升。
由于主井为一个水平提升，故采用双罐笼提升。
斜井提升绞车设计选型
第4章斜井提升4.1 斜井串车提升本章主要介绍平车场双钩串车提升运动学分析与循环周期的计算。
4.1.1 平车场双钩串车提升运动学分析平车场双钩串车提升如图1-1，开始时，在井口平车场空车线上的空串车，由井口推车器以a0加速至v0 =1.0m/s 的低速，向下推进。
同时，井底重串车上提，全部重串车进入井筒后，绞车以a1加速到最大提升速度vｍ。
并等速运行，行至井口。
空串车运行到井底时，绞车以a3进行减速运行，使之由vｍ减至v0，空串车进入井底车场时，减速、停车。
与此同时，井口平车场内的重串车在重车，借助惯性继续前进。
行至摘挂钩位置时，摘下重串车挂上空串车，此时，井下也摘挂钩完毕。
打开井口空车线上的阻车器，再进行下一个循环。
图 4-1斜井平车场及其速度图4.1.2 斜井串车运动学计算根据《煤矿安全规程》规定：用矿车升降物料时，最大允许速度vｍ≤5ｍ /s，倾斜井巷内升降人员时，其加速度a1和减速度 a3≤ 0.ｍ5 /s2。
本例初选最大速度vｍ=4.7ｍ/s，初加速度 a0＝0.3ｍ/s2，主加速度 a1＝ 0.5ｍ /s2和主减速度 a3＝0.5ｍ/s2，车场内速度v0＝1.0ｍ/s，各阶段运行速度计算图如图1-2 所示图 4-2各阶段运行速度计算图4.1.3 一次提升循环时间T(1)速度图中各阶段运行时间及路程计算如下：重车在井底车场运行阶段初加速时间t01＝v0＝1.0＝3.33 s a00.3初加速行程L01＝v02＝1.022a02＝1.67 ｍ0.3等速度行程L02＝ L D－L 01＝30－1.67＝ 28.33ｍ等速度时间t02＝L02＝28.33＝ 28.33st D=t01+t02=3.33+28.33=31.66 s （2）串车离开井底车场后的主加速度阶段：主加速时间t1＝v m v0＝3.8 1.0＝5.6 s a10.5主加速行程L1＝t1(v m v0 ) ＝5.6(3.8 1.0) ＝13.44ｍ22（3）等速度运行阶段：等速度行程L 2＝L－（L D31）＝860—(30+2×13.44)=803.12 m（式中31）+L +L L =L式中 L——提升斜长， L=L D+L T +L K =30+800+30 m=860 m L T——井筒斜长， 800m。
本科毕业论文矿井提升设备选型设计Word版
河北工程大学毕业设计论文专业：机械电子工程题目：矿井提升设备选型设计指导老师：目录摘要 (1)Abstract (2)第1章概述 (1)1．1 地形地貌 (1)1．2 气象 (1)1．3 井田范围 (1)1．4 可采煤层及开采技术条件 (2)1．5 可采煤层顶底板岩性 (2)1．6 提升系统及能力 (3)1．7 通风系统及能力 (3)1．8 排水系统及能力 (4)1．9 供电系统及能力 (4)1．10 地面储装系统及能力 (4)第2章工业广场布置情况 (5)第3章矿井提升设备选型设计 (5)3．1 原始数据设备选型设计 (5)3．2 提升容器的选择 (6)3．3 提升钢丝绳的选择 (7)3．4 提升机的选择 (7)3．5 提升电动机的预选 (9)3．6 提升机与井筒相对位置 (9)3．7 提升系统变位质量 (11)3．8 速度图各参数的确定 (12)3．9 提升速度图计算 (13)3．10 提升动力学计算 (14)3．11 电动机功率的验算 (15)3．12 提升设备电耗及效率设备实际年产提升能力 (16)第4章 TAK-A型提升机拖动控制系统简介 (18)4．1 加速阶段 (18)4．2 等速阶段 (19)4．3 减速阶段 (19)4．4 节爬行与停车阶段 (20)第5章设计说明..........................................21—25 第6章谢辞 (26)第7章参考文献 (27)第1章矿井概况矿井提升设备是沿井筒提升煤炭，矸石，升降人员和设备。
下放材料的大型机械设备，它是矿井井下生产系统和地面工业广场相连接的枢纽，是矿山运输的咽喉，因此，矿井提升设备在矿山的全过程中占有极其重要的地位。
随着科学技术的发展，矿井原有提升设备，其成本和耗电量比较高，所以在新的设计中要确定合理的提升系统，结合本矿的具体条件，保证提升设备在造型和运转两个方面都是合理的，经济的。
1．1 地形地貌井田地表为一简单丘陵，由西向东缓慢倾斜，其坡度约为11.3‰，最高处在西部上官庄风井附近，海拔180m，最低在井田东部，海拔标高134m。
矿井提升设备选型设计

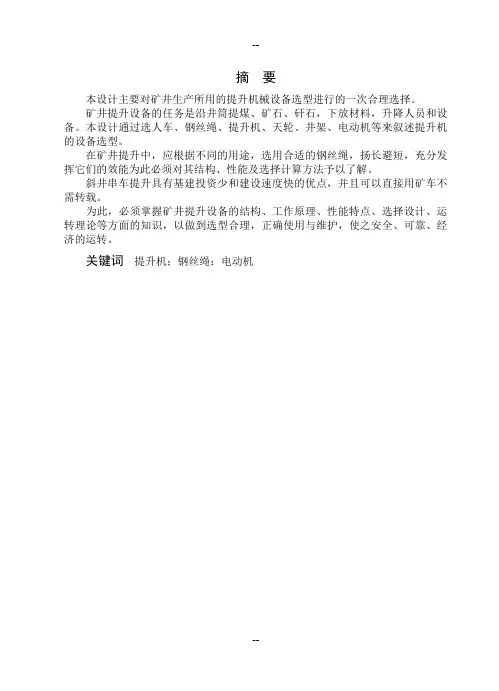

摘要本设计主要对矿井生产所用的提升机械设备选型进行的一次合理选择。
矿井提升设备的任务是沿井筒提煤、矿石、矸石，下放材料，升降人员和设备。
本设计通过选人车、钢丝绳、提升机、天轮、井架、电动机等来叙述提升机的设备选型。
在矿井提升中，应根据不同的用途，选用合适的钢丝绳，扬长避短，充分发挥它们的效能为此必须对其结构、性能及选择计算方法予以了解。
斜井串车提升具有基建投资少和建设速度快的优点，并且可以直接用矿车不需转载。
为此，必须掌握矿井提升设备的结构、工作原理、性能特点、选择设计、运转理论等方面的知识，以做到选型合理，正确使用与维护，使之安全、可靠、经济的运转。
关键词提升机；钢丝绳；电动机前言毕业设计是培训学生综合运用本专业所学的理论知识和专业知识来分析,解决实际问题的能力的重要教学环节,是对三年所学知识的复习与巩固。
同样，也促使了同学们之间的互相探讨，互相学习。
因此，我们必须认真、谨慎、塌实、一步一步的完成设计。
给我们三年的学习生涯画上一个圆满的句号。
毕业设计是一个重要的教学环节，通过毕业实习使我们了解到一些实际与理论之间的差异。
通过毕业设计不仅可以巩固专业知识,为以后的工作打下坚实的基础,而且还可以培养和熟练使用资料,运用工具书的能力.在各位老师及有关技术人员的指导下锻炼自己独立思考、分析、解决的能力，把我们所学的课本知识与实践结合起来，起到温故而知新的作用。
在毕业设计过程中，我们要较系统的了解矿运及提升的设计中的每一个环节，包括从总体设计原则，本次设计综合三年所学的专业课程，以《设计任务书》的指导思想为中心，参照有关资料，有计划、有头绪、有逻辑地把这次设计搞好！该设计力求内容精练，重点突出。
在整个设计过程中，辅导老师员创治老师给予我许多指导与帮助，在此，我们表示深深的感激。
由于时间仓促，再加上所学知识有限，设计中，难免出现错误或不当之处，恳请各位教师给予一定的批评建议，我们非常感激，并诚恳地接受，以便将来在不断的商讨和探索中，有更好的改进！以便在今后的人生道路上，不断完善，不断成熟！目录摘要 (1)Abstract (2)前言 (3)绪论 (5)第一章计算条件 (7)第二章一次提升量的计算 (7)第三章钢丝绳的选择 (11)第四章提升机的选择 (15)第五章提升系统 (18)一、天轮的选择 (18)二、井架高度 (19)第六章电动机的预选 (21)第七章提升系统的变位质量计算 (22)第八章提升系统运动学 (24)第九章提升系统动力学 (25)第十章电动机容量校验 (30)第十一章设备选型的时间校验 (32)第十二章电耗计算 (35)小结 (36)参考文献 (38)致谢 (39)绪论提升机械设备是沿井筒（包括斜井及盲井）升降人员，提升煤炭，矿石，器材的机械设备。
50万吨双斜井串车提升主井提升设备的选型
阳泉职业技术学院毕业设计评阅书题目：50万吨双斜井串车提升主井提升设备的选型机电系机电一体化专业姓名郭旭东设计时间：2008 年3月17日~2008年5月18日评阅意见：成绩：指导教师：（签字）职务：200年月日阳泉职业技术学院毕业设计答辩记录卡机电系机电一体化专业姓名郭旭东答辩内容问题摘要评议情况记录员：（签名）成绩评定指导教师评定成绩答辩组评定成绩综合成绩注：评定成绩为100分制，指导教师为30%，答辩组为70%。
专业答辩组组长：（签名）200年月日50万吨双斜井串车提升主井提升设备的选型摘要本设计主要对矿井生产所用的提升机械设备选型进行的一次合理选择。
矿井提升设备的任务是沿井筒提煤、矿石、矸石，下放材料，升降人员和设备。
为了保证工人的安全，同时也要满足工作的要求，因此要选择适当的机型。
本设计通过选人车、钢丝绳、提升机、天轮、井架、电动机等来叙述提升机的设备选型。
在矿井提升中，应根据不同的用途，选用合适的钢丝绳，扬长避短，充分发挥它们的效能为此必须对其结构、性能及选择计算方法予以了解，这样可以避免很多因为不了解机器的工作性能而造成的工作失误，从而避免工作事故。
斜井串车提升具有基建投资少和建设速度快的优点，并且可以直接用矿车不需转载。
为此，必须掌握矿井提升设备的结构、工作原理、性能特点、选择设计、运转理论等方面的知识，以做到选型合理，正确使用与维护，使之安全、可靠、经济的运转。
关键词提升机；钢丝绳；电动机；天轮；井架。
450,000 ton double slant hole string vehicle promotes the host well lift technique the shapingAbstractThe design of the main shaft used in the production of machinery and equipment to upgrade Selection of a reasonable choice ．Mine Hoist equipment is raised along the shaft coal, ores, coal, decentralization material, personnel and equipment movements. The selection of the design of vehicles, the rope, elevator, and space launches, Derrick, motors, etc. to describe the Hoist Equipment Selection．In the mine hoist, should act according to the different use, selects the appropriate steel wire, enhances strong points and avoid weaknesses, displays their potency for this to have fully to its structure, the performance and the choice computational method understood, like this may avoid very many because did not understand the machine the operating performance creates work fault, thus avoids the operating irregularity.Incline Series cars upgrade the infrastructure less investment and construction speed advantages, and can be directly used without reproduced tub．Therefore, we must master the mine hoisting equipment structure, working principles, characteristics, select the design, operation theory of knowledge, Selection reasonable to do, the proper use and maintenance to make it safe, reliable and economic operation.Keywords：Elevator; wire rope; motor，sheave; derrick目录前言 (1)选择矿井提升设备的特点 (2)选择矿井提升设备的基本原则 (2)第一章一次提升量和串车车数的确定 (5)第二章串车组矿车n的确定 (5)c第三章钢丝绳的选择 (6)第四章提升机的选择 (10)第五章提升系统 (13)第六章电动机的预选 (16)第七章系统的变位质量计算 (16)第八章提升系统运动学 (18)第九章提升系统动力学 (21)第十章电动机容量效验 (24)第十一章提升能力计算 (27)第十二章电耗计算 (28)总结 (29)参考文献 (30)致谢 (31)前言毕业设计是学生在大学学习的最后一个教学环节，是在教师指导下，学生综合运用所学理论知识来分析和解决具有一定复杂程度的实际问题的一个实践过程;是提高学生观察事物,获取信息,理解和表述事物能力及分析,解决实际问题能力的重要教学环节;是培养学生技术经济分析能力,独立工作能力,与人合作能力,创新能力及养成理论联系实际的工作作风和提高工程实践能力的重要途径;是学生走向社会之前对其本身综合素质与能力的全面检验,也是全面衡量学校教育教学质量的一个重要依据.在进行毕业设计过程中，每个学生要全面地运用、巩固和深化所学理论知识，独立的完成调查研究，查阅并收集有关的参考文献和资料；独立地进行设计方案的选定，进行各种设计和计算，创造性的完成毕业设计规定的全部任务。
矿井提升设备选型设计
提升设备选型设计一、提升设备选型设计原始资料：已知某矿矿井年产量为An=60万吨，矿井深度Hs=300米，装载高度Hz=18米。
散煤容重γ=0.9吨/m3或0.92吨/m3，单水平开采。
选择该矿主井采用双箕斗提升。
（一）、提升容器的选型1、最大提升速度的确定最大提升速度按下式确定：Vm=0.3～0.5H1/2式中 Vm——最大提升速度，m/s；3～0.5——系数，一般取其平均值，即0.4；H——提升高度，m；H=Hs+ Hx+Hz，式中Hs——矿井深度，m；Hx——卸载高度，箕斗提升Hx=15～25m；Hz——装载高度，m；带入数据得出Vm=0.4×（300+18+18）1/2=7.33m/s2、一次循环提升时间的确定一次循环提升时间按下式确定：T/=Vm/a1+H/Vm+μ+θ式中 T/——一次循环提升时间，s；a1——假定加速度，一般可取0.7～0.8m/s2；μ——箕斗在曲轨减速或爬行需要的附加时间，可取10s；θ——装卸载或换车时间，取10s；带入数据得出T/=7.33/6.8+336/7.33+10+10=75s3、一次提升量的计算一次提升量按下式计算：Q/=(af·C·A·T/)/(3600·br·t)式中 Q/——一次提升量，t/次；af——提升能力富裕系数，可取1.2；C——提升不均匀系数，可取1.15；A——矿井年产量，万t；br——300a；t——14h；带入数据得出：Q/=（1.2×1.15×600000×75）/（3600×300×14）=4.11 t/次4、选择箕斗及其规格根据计算出的数据，选择型号JL-4型箕斗，其主要技术参数如下：箕斗名义载重量4t,箕斗斗箱有效容积4.4m3，箕斗自重4400Kg，箕斗总高8560mm，箕斗中心距1830mm，提升钢丝绳直径￠37mm。
矿井提升毕业设计
概论提升方式一般可根据矿井年产量来确定：年产量小于30万吨的小型矿井，多采用一套罐笼提升设备完成全部的提升任务；年产量大于30万吨的大中型矿井，由于有提升煤炭及辅助提升的任务较大，一般均设主、副井两套提升设备。
主井采用箕斗提升煤炭，副井采用罐笼完成辅助提升任务。
对于年产量大于180万吨的大型矿井，一般主井需要两套箕斗提升设备，副井除配备一套罐笼提升设备外，有时尚需设置一套带平衡锤的单容积提升设备作辅助提升。
竖井开采的矿井，一般采用单绳缠绕式提升设备，当年产量超过90万吨，井深超过350ｍ的矿井，应考虑采用多绳摩擦式提升设备；即使矿井年产量较少，但井更深时，也可采用多绳摩擦式提升设备。
１．设计依据（1）矿井年产量An，90万t/a；（2）工作制度：即年工作日br，日工作小时数t，《煤炭工业设计规范》规定：br＝300天，t＝14h；（3）井筒深度Hs，33500m；（4）卸载水平与井口的高差Hx，19m；（5）装载水平与井下运输水平的高差Hz，24m；（6）煤的松散密度，0.8t／m3；（7）提升方式：箕斗，单绳摩擦式提升；（8）矿井电压等级，6kv。
２. 设计的主要内容（1）计算并选择提升容器；（2）计算并选择提升钢丝绳；（3）计算滚筒直径并选择提升机；（4）计算天轮直径并选择天轮；（5）提升机与井筒相对位置的计算；（6）运动学及动力学计算；（7）电动机功率的验算；（8）计算吨煤电耗及效率。
矿井提升设备的选型作者：高啸宇指导教师：卜桂玲一、大雁第一煤矿矿井概况1、地理位置、企业性质、地形地貌、交通情况大雁第一煤矿行政区划属内蒙古自治区呼伦贝尔市鄂温克自治旗所辖, 第一煤矿属国有企业。
第一煤矿井田内地形比较简单，其地势为东南高而西北低，海拨标高在653.89-716.89米之间,一般在675.00米左右。
地貌单元:第1-5勘探线间属沟谷类型,第5-17勘探线间属冲积平原型。
矿区东距牙克石市18公里，西距呼伦贝尔市市政府所在地海拉尔区60公里，大雁第一煤矿交通便利，南部有国铁滨洲线，北部有301国道，均东西方向穿过矿区。
主斜井皮带机的初步选型与毕业设计
摘要本次毕业设计是关于矿用固定式带式输送机的设计。
首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。
普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。
最后简单的说明了输送机的安装与维护。
关键词：带式输送机；选型设计；主要部件AbstractThe design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor.Keyword: belt conveyor; lectotype Design; main parts目录第一章绪论 (1)第二章带式输送机概述 (2)第一节带式输送机的应用 (2)第二节带式输送机的分类 (2)第三节各种带式输送机的特点 (3)第四节带式输送机的工作原理 (4)第五节带式输送机的结构和布置形式 (5)一、带式输送机的结构 (5)二、布置方式 (6)第三章带式输送机的设计计算 (7)第一节已知原始数据及工作条件 (7)第二节计算步骤 (8)一、带宽,带速的确定: (8)二、输送带宽度，带速的核算 (9)第三节圆周驱动力 (9)一、计算公式 (9)二、主要阻力计算 (10)三、主要特种阻力计算 (12)四、附加特种阻力计算 (13)五、倾斜阻力计算 (14)第四节传动功率计算 (14)一、传动轴功率计算 (14)二、电动机功率计算 (14)第五节输送带张力计算 (15)一、输送带不打滑条件校核 (16)二、输送带下垂度校核 (17)三、各特性点张力计算 (17)第六节绳芯输送带强度校核计算 (19)第七节传动滚筒直径的确定 (20)第八节拉紧参数计算 (20)一、拉紧力 (20)二、拉紧行程 (20)第九节逆止力的确定 (21)第十节启动和制动 (21)一、启动圆周驱动力 (22)二、自由停车时制动圆周力及自由停车时间 (22)第十一节选型计算结果 (23)第四章驱动装置的选用与设计 (24)第一节电机的选用 (24)第二节减速器的设计计算 (25)一、结构设计 (25)二、圆锥齿轮的设计计算 (27)三、斜齿圆柱齿轮设计计算 (33)四、轴的设计计算 (39)五、轴承及键的设计计算 (46)六、减速器箱体的设计 (47)七、液力偶合器 (50)八、联轴器 (51)第五章带式输送机部件的选用 (51)第一节输送带 (51)第二节传动滚筒 (52)一、简介 (52)二、传动滚筒的选择 (53)三、改向滚筒 (53)四、托辊 (53)五、拉紧装置 (55)六、清扫器 (55)七、卸料装置及导料槽 (56)八、机架 (56)九、头部漏斗 (56)第六章带式输送机的维修及故障处理 (56)第一节钢丝绳芯带式输送机的维修 (56)第二节钢丝绳芯带式输送机的故障处理 (57)一、输送带跑偏 (58)二、输送带逆转下滑 (58)三、断带 (58)四、减速机漏油 (59)五、输送带打滑 (59)六、输送带撕裂 (60)结论 (61)英语文献............................................... 错误！未定义书签。
