涡轮增压器系统及常见故障案例分析
ds6涡轮增压器故障案例
ds6涡轮增压器故障案例【实用版】目录1.DS6 涡轮增压器故障案例概述2.故障现象及原因分析3.故障诊断与解决方案4.故障预防及维护建议5.结论正文【DS6 涡轮增压器故障案例概述】本文主要介绍了一起 DS6 涡轮增压器的故障案例，通过对故障现象、原因分析、诊断与解决方案以及预防与维护建议等方面的阐述，旨在帮助读者了解涡轮增压器故障的处理方法，并提高对涡轮增压器的维护意识。
【故障现象及原因分析】本次案例中，DS6 涡轮增压器出现了故障，具体表现为：发动机加速无力，油耗增加，尾气排放异常。
经过分析，原因可能有以下几点：1.涡轮增压器内部磨损：长时间高负荷工作导致涡轮增压器内部轴承、叶片等部件磨损，进而影响其性能。
2.涡轮增压器进油、进气管道堵塞：油污、积碳等杂质导致涡轮增压器进油、进气管道不畅，影响其工作效率。
3.涡轮增压器控制系统故障：传感器、执行器等部件故障，导致涡轮增压器无法正常工作。
【故障诊断与解决方案】1.诊断：使用专用诊断仪器读取涡轮增压器相关数据流，检查涡轮增压器工作状态。
2.解决方案：(1) 更换涡轮增压器内部磨损部件，如轴承、叶片等。
(2) 清洗涡轮增压器进油、进气管道，确保通畅。
(3) 修复或更换涡轮增压器控制系统故障部件，如传感器、执行器等。
【故障预防及维护建议】1.定期更换涡轮增压器机油，确保润滑充足，降低磨损。
2.定期清理涡轮增压器进油、进气管道，避免油污、积碳等杂质堵塞。
3.检查涡轮增压器控制系统部件，发现故障及时修复或更换。
4.避免长时间高负荷使用涡轮增压器，以降低磨损风险。
【结论】通过对 DS6 涡轮增压器故障案例的分析与处理，我们了解到涡轮增压器故障的原因及表现，掌握了诊断与解决方案，并提出了预防与维护建议。
HXN5B机车VTG增压器原理和常见电气故障解析
HXN5B机车VTG增压器原理和常见电气故障解析摘要：VTG增压器是一种智能化增压系统，其工作原理基于可变几何涡轮技术。
这种技术使得涡轮可以在不同的柴油机负载和转速下产生更高的增压压力，并在柴油机高速运行时减小增压压力，以达到最佳燃油效率。
关键词： VTG 可变截面涡轮涡轮增压VTG增压器的工作原理是基于控制涡轮的进气量和排气量，以增加或减少增压压力。
当柴油机需要更多的空气来燃烧燃油时，VTG增压器会调整涡轮叶片的角度，以增加进气量并提高增压压力。
当柴油机负载降低时，VTG增压器会减小涡轮叶片的角度，以减少进气量并降低增压压力。
此外，VTG增压器还可以通过控制涡轮的调压阀来改变涡轮的工作状态。
当柴油机转速较低时，调压阀会关闭，使得涡轮叶片的角度变小，以便更快地旋转。
当柴油机转速提高时，调压阀会打开，使得涡轮叶片的角度变大，从而增加增压压力。
本文着重介绍了HXN5B机车VTG增压器的原理和常见电气故障解析的分析思路。
1 传统增压器和VTG增压器对比1.1传统涡轮增压器面临的问题在此之前，我们要简单了解一下涡轮增压柴油机的原理和特性。
增压柴油机区别于普通自然吸气柴油机，它是通过增压器进行强制进气的，这样可以大大提升进入气缸内的空气密度，从而达到提高机车功率的目的。
涡轮增压柴油机的增压器由排气能量驱动。
当柴油机转速较低时，排气能量往往比较小，此时有可能无法驱动增压器，会产生所谓的涡轮迟滞现象。
涡轮迟滞与增压涡轮的尺寸有关。
增压涡轮越大，涡轮就越难以被驱动，涡轮迟滞就越明显，反之如果增压涡轮很小，迟滞就会大幅度缓解。
与此同时，涡轮尺寸又与增压能量相关，小尺寸的涡轮虽然可以缓解涡轮迟滞，但在需要增压器工作时它能提供的增压值不大，不利于提升柴油机的动力。
1.2VTG增压器的特点VGT的核心在于它的增压器可以改变截面积，这就相当于改变了增压涡轮的大小。
在转速较低时，增压涡轮会采用较小的截面积，即使转速很低的状态下涡轮也可以顺利启动，大大缓解了涡轮迟滞。
车用发动机涡轮增压器的使用要点及故障分析
靠 。 一般 自吸式 发 动机 ， 理 加装 废 合 气 涡 轮 增 压 系 统 后 ， 率 可 提 高 ３ ％ 功 ０
一
５％ ， 低 比油 耗 ５ 左 右 ， 利 于 ０ 降 ％ 有
改 善整 机 动 力性 能 、 济 性 能及 排 放 经
品质 ， 而得 到 广 泛应 用 。 因
是 由 于 使 用 不 当 或 故 障 处 理 不 及 ｔ－ ￣ － ， ｊ
单 串 之 间 正 负 极 接 触 ，而 产 生 短 路 。
基 于 此 ， 电池 厂家沃 特 玛迅 速 制定 锂
新 能 源 车 辆 的 发 展 ， 是 我 们 所 有 汽 则
车 人 的 责 任 与 时 代 使 命 。 口
间润 滑不 良而过早 损坏 。 ２ 高 速 运 转 时 切 勿 立 即 熄 火 ． 增 压 发 动 机 停 机 前 ， 别 是 长 时 特
厚 的铁皮 封板 开 孔 ： ２ 强 制 通 风 ： 近 电气 舱 门 的 ２ ． 靠
个 隔栅 在 自然通 风 的基 础上 ， 加 ２ 增
三 、车辆 电池 的 内部结 构 要求
２ １年 ５月 ２ 日 ， 门 公 交 ８ ０１ ８ 厦 ８ 路 新 能 源 公 交 车 在 运 行 途 中 ， 合 动 混
点 ，是 在 不 增 加 发 动 机 排 量 的 基 础
利 用 发 动 机 排 出 的 具 有 一 定 能 量 的
废 气 进入 涡 轮并 膨 胀作 功 ， 气 涡轮 废 的全 部 功 率 用 于 驱 动 与 涡 轮 机 同轴 旋 转 的 压 气 机 工 作 叶 轮 ， 压 气 机 中 在 将 新 鲜 空 气 压 缩 后 再 送 入 气 缸 。废 气 涡 轮 与压 气机 通 常 装成 一体 ， 为废 称 气 涡轮 增压 器。 其 结构 简 单 ， 作 可 工
宝马涡轮增压典型故障案例：仪表盘提示传动系统及DSC失效故障！
车况：一辆宝马328Li轿车，搭载N20发动机，该车发动机动力下降，仪表盘显示信息提示传动系统及DSC失效故障。
检查分析：接车后进行试车，确定客户描述的为真实存在的现象。
随后对该车进行了快测，发现以下故障信息：1、增压空气温度传感器电气对正极短路；2、增压空气温度传感器电压变化过快；3、增压压力调节作为后续反应关闭；4、增压压力传感器电气对正极短路。
接下来，我们根据上面的故障码自动生成的检测计划进行测量，步骤及结论如下：1、根据下图所示的传感器电路图，在怠速情况下测量了该传感器的供电线26号针脚和搭铁之间的电压，电压值为4.97V，说明DME的供电正常。
随后在传感器端测量2号针脚，电压也为4.97V，说明传感器至DME之间的线路正常。
2、怠速情况下测量温度传感器12号针脚和搭铁之间的电压，电压值为2.79V，说明温度传感器至DME信号正常，且线路也正常。
3、怠速情况下测量压力传感器10号针脚和搭铁之间的电压，电压值为4.97V，此测量值说明信号电压在怠速时不正常。
随后又在传感器端测量1号针脚的电压，电压值也为4.97V，两端电压相等只可说明该线路没问题。
4、为了验证该系统是否进入了紧急模式，随即在点火开关打开和怠速2种情况下测量了24号和10号针脚之间的电压，电压值均为4.97V。
根据增压压力传感器的部件失灵特性，当该传感器失效时，预计将出现以下情况：在发动机控制单元内记录故障代码，以替代值紧急运行。
此时DME内部将自动生成1个5V的替代值以紧急运行，据此我们可以判断该传感器进入了应急模式。
故障排除：通过上面的测量，我们断定增压压力传感器已损坏，更换新的传感器，再次在点火开关打开和怠速2种情况下测量了24号和10号针脚之间的电压，电压值均为1. 23V，说明故障排除。
故障总结：随后为了进一步的说明该传感器工作特性，我们采集了它在正常工作时的怠速波形，发现完全符合该传感器的相关特性：增压压力的有效信号根据压力变化而波动。

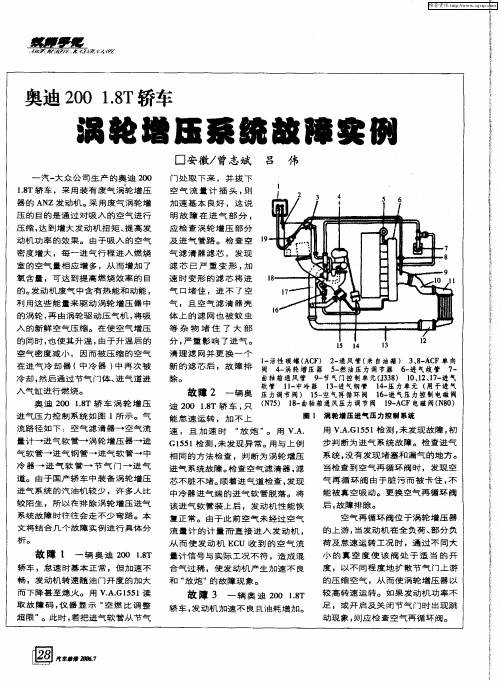

奥迪200 1.8T轿车涡轮增压系统故障实例
