光学相干断层扫描技术PPT参考幻灯片共30页文档
《眼科影像学》光学相干断层扫描仪
眼科 OCT 的应用
光学相干断层扫描 (OCT) 技术在眼科领域有着广泛的应用，为各种眼部疾 病的诊断和治疗提供了新的思路和方法。
视网膜疾病诊断
OCT 可用于多种视网膜疾病的诊断，例如糖尿病性视网膜病变、黄斑变性 、视网膜脱离等。
OCT 可以提供视网膜的详细图像，帮助医生诊断疾病，评估疾病的严重程 度，并监测治疗效果。
光学相干断层扫描仪 的结构
光学相干断层扫描仪 (OCT) 是一种复杂的仪器，由多个关键组件组成，这 些组件协同工作以生成高质量的视网膜图像。 OCT 系统主要包含光源、干涉仪、扫描系统、图像处理系统等。
光源
光学相干断层扫描仪使用低相干光源，如超发光二极管 (SLED) 或可调谐 激光器，以产生用于扫描眼睛结构的特定波长的光束。
本高
眼科 OCT 设备的购买和维护成本较高，包括仪器本身、耗材、软件升级等 方面的支出。 这对于一些经济条件有限的患者和医疗机构来说，可能会成为一个负担。
操作复杂
OCT 设备的操作需要专业的培训和经验。操作人员需要熟练掌握设备的各 项功能，并能够根据不同的检查需求选择合适的参数和操作模式。此外， OCT 设备的校准和维护也需要专业的技术人员进行。
SLED 提供宽带光谱，从而实现高分辨率成像，而可调谐激光器则提供更好 的灵活性，允许在不同的波长范围内进行扫描。
干涉仪
干涉仪是 OCT 系统的核心部件，用于产生并测量光束的干涉信号。 干涉仪通常采用迈克尔逊干涉仪结构，它将光束分成两束，分别照射到参 考镜和样品上。 两束光束反射后发生干涉，干涉信号被探测器接收，用于重建样品的结构 信息。
屈光手术评估
眼科 OCT 可用于评估屈光手术前后的眼部结构，例如角膜厚度、形状和视 网膜结构。
光学相干断层扫描技术
介绍
01 背景
03 工作原理 05 结语
目录
02 简介 04 应用
光学相干断层扫描技术 （Optical CoherenceTomography，简称 OCT）是近年来发展较快的一种最具发展 前途的新型层析成像技术，特别是生物组织活体检测和成像方面具有诱人的应用前景，已尝试在眼科、牙科和皮 肤科的临床诊断中应用，是继 X-CT和 MRI技术之后的又一大技术突破，近年来已得到了迅速的发展。
OCT专业全称又叫光学相关断层扫描。是最近几年应用于眼科的新型技术。OCT是一种非接触、高分辨率层析 和生物显微镜成像设备。它可用于眼后段结构（包括视膜、视膜神经纤维层、黄斑和视盘）的活体上查看、轴向 断层以及测量，是特别用作帮助检测和管理眼疾（包括但不限于黄斑裂孔、黄斑囊样水肿、糖尿病性视膜病变、 老年性黄斑变性和青光眼）的诊断设备。OCT现在分为时域和频域两类，其实各有优缺点。时域OCT性价比高，足 以完成大多数眼底及青光眼疾病的检查。而且技术比较成熟。
参照镜面和光源的距离可以调节,当两个光路的光程差与光源的相干波长相匹配时才会产生干涉,所以的轴向 分辨率由光源的相干波长决定,与光源的光谱带宽成反比。 OCT的横向分辨率不仅受波长的影响,瞳孔直径和横向 像素密度也是重要影响因素。
此外，当将OCT技术拓展到对生物组织进行成像时，其利用近红外线及光学干涉原理进行成像。
背景
随着科学的进步，当今医学成像技术已经在医学诊断中起着重要的作用，各种探测方法和显示手段趋于更精 确、更直观、更完善从而有助于人们观察生物组织，了解材料结构，它的发展是物理、数学、电子学、计算机科 学和生物医学等多门学科相互结合的结果。
从显微镜的发明到 X射线在医学上的应用使人们以图像的形式观察到了肉眼不能直接看到的形态结构，推动 了医学诊断的发展。目前，各种医学成像技术不断发展，用于生物医学领域的研究，不同的成像原理可以用于观 察不同的器官组织，不但给出组织的形态，还对组织特征进行识别和检测。

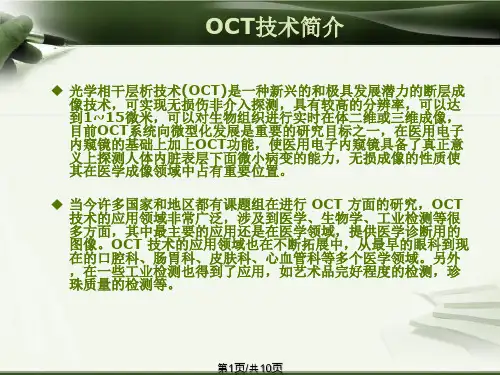

答辩—杨亚峰PPT课件
第5页/共10页
光程差为100um，不同反射率条件下的干涉光谱仿真
第6页/共10页
第7页/共10页
OCT探头模型的设计和搭建
OCT 成像系统中，通过样品臂 的横向扫描获得样品横断面的图 像，扫描机构使得样品或者探头 具有线性的移动特性，其扫描速 度也直接决定了系统的成像速度 ，扫描系统的体积很大程度上决 定了其使用范围。我们设计了一 种如右图所示的内窥旋转扫描探 头，其微型电机及光学器件都封 装在OCT探头的透明外壳中，光 源发出的光经单模光纤，由软管 传输进入OCT探头的前端部。考 虑到轴向分辨率及探测深度的要 求，由光纤前端粘合的 GRIN 透镜将检测光准直出射，经反射 棱镜垂直入射到人体内腔，探头 前端的微型电机同时带动反射棱 镜旋转，使入射光实现对人体内 腔的旋转扫描。
第8页/共10页
感谢老师！
第9页/共10页许多国家和地区都有课题组在进行 OCT 方面的研究，OCT 技术的应用领域非常广泛，涉及到医学、生物学、工业检测等很 多方面，其中最主要的应用还是在医学领域，提供医学诊断用的 图像。OCT 技术的应用领域也在不断拓展中，从最早的眼科到现 在的口腔科、肠胃科、皮肤科、心血管科等多个医学领域。另外 ，在一些工业检测也得到了应用，如艺术品完好程度的检测，珍 珠质量的检测等。
第2页/共10页
对影响探测性能的关键参数进行仿真
为了方便分析各个试验参数的影响，我们设计了matlab仿真实 验的图形用户界面（GUI），编制了相应的回调函数，可以根据 界面上显示的模型设置不同试验参数，分析实验结果，直观的分 析各参数的变化对于探测性能的影响
第3页/共10页
反射率r(r)=0.5,r(s)=0.5时不同光程差的干涉光谱仿真曲线
OCT(光学相干层析成像)原理 ppt课件
ppt课件
14
Amp
信号的解离探测
光源 Amp
探测器
At
λ Aλ
SDOCT
λ
ppt课件
15
Amp
AAmmpp
光源 Amp
λ
λ1-> t1 λ2-> t2
SSOCT
λ3-> t3 λ
λ
t
ppt课件
tt 探测部分
探测器
16
探测速度 探测器
Ctrl Line
探测部分
探测器
速度受限
Signal Line
OCT 原理
Gf-2015 06 07
ppt课件
1
光的性质
波粒二象性
波动性
粒子性
ppt课件
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
精品资料
光的探测
频率f = 10e11 ~ 10e18
干涉 叠加、稳定
一、相向 二、同向
ppt课件
探 测 器
6
同向干涉
光源1
光源2
光源
分波面干涉
光源
分振幅干涉 ppt课件
7
OCT的干涉
光源
ΔΦ =π
Amp
ΔΦ = 1/2π
ΔΦ =0π
ΔΦ =2π* ΔL/λ
ΔL:光程差 λ：波长
探测器
单波长
眼科常用技术-光学相干断层扫描
眼科常用技术-光学相干断层扫描【目的】光学相干断层扫描（optical coherence tomography，OCT）是近十余年迅速发展起来的非接触性、非损伤性对眼内组织结构进行断层扫描的影像学检查方法。
是继X线、CT、MRI、超声诊断之后又一种新的光学诊断技术。
目前已广泛用于视网膜疾病和青光眼的诊断和研究，对黄斑病变的揭示更显示其独有的临床应用价值。
【适应证】1.常见黄斑疾病OCT图像（1）黄斑裂孔1）特发性黄斑裂孔。
2）外伤性黄斑裂孔。
（2）黄斑视网膜前膜。
（3）黄斑囊样水肿。
（4）黄斑部脉络膜新生血管。
（5）中心性浆液性脉络膜视网膜病变。
（6）视网膜劈裂症。
（7）先天性视网膜劈裂症。
（8）高度近视眼后巩膜葡萄肿视网膜劈裂。
（9）先天性视盘小凹。
2.青光眼的OCT图像（1）视网膜神经纤维层。
（2）视网膜神经纤维层分析。
（3）视盘的定量分析。
【准备工作】OCT处于备用状态，告知被检者操作的目的。
【操作方法】1.将受检者相关资料输入电脑，保存数据。
2.图像扫描（1）自然瞳孔或散瞳后检查。
（2）根据扫描部位的不同，选择相应的OCT固视模式（前段、黄斑、视神经）、扫描方式（线性扫描、三维扫描、放射状扫描）、扫描长度及分辨率。
（3）受检者面向眼底摄像头，下颌置于颏架上，额头顶住前方，将光线通过瞳孔射入眼底，将镜头对准被检眼。
（4）嘱受检者用被检眼注视内固定点（或对侧眼注视外固视点），调节内／外固视点，直至在眼底成像监视器上获得欲扫描部位的清晰眼底图像及OCT图像。
（5）扫描开始后，上下调节OCT控制版面上的interferometer 滑轮，直至在电脑监视器上显示出扫描部位的OCT图像，冻结图像，储存。
【注意事项】1.检查前应当询问病史，便于选择正确的扫描部位和扫描方式。
2.了解受检者的屈光状态，并根据屈光状态适当调节扫描轴深。
3.开始扫描前，前后移动裂隙灯显微镜，调节调焦旋钮和背景照明灯亮度，以获得清晰的眼底图像。
OCT光学相干断层扫描技术
OCT光学相干断层扫描技术简介光学相干断层扫描技术（光学相干层析技术，Optical Coherence Tomography, OCT）是近十年迅速发展起来的一种成像技术，它利用弱相干光干涉仪的基本原理，检测生物组织不同深度层面对入射弱相干光的背向反射或几次散射信号，通过扫描，可得到生物组织二维或三维结构图像。
用途OCT是一种新的光学诊断技术，可进行活体眼组织显微镜结构的非接触式、非侵入性断层成像。
OCT是超声的光学模拟品，但其轴向分辨力取决于光源的相干特性，可达10um ,且穿透深度几乎不受眼透明屈光介质的限制，可观察眼前节，又能显示眼后节的形态结构，在眼内疾病尤其是视网膜疾病的诊断，随访观察及治疗效果评价等方面具有良好的应用前景。
工作原理OCT专业全称又叫光学相关断层扫描。
是最近几年应用于眼科的新型技术。
OCT是一种非接触、高分辨率层析和生物显微镜成像设备。
它可用于眼后段结构（包括视网膜、视网膜神经纤维层、黄斑和视盘）的活体上查看、轴向断层以及测量，是特别用作帮助检测和管理眼疾（包括但不限于黄斑裂孔、黄斑囊样水肿、糖尿病性视网膜病变、老年性黄斑变性和青光眼）的诊断设备。
OCT现在分为时域和频域两类，其实各有优缺点。
时域OCT性价比高，足以完成大多数眼底及青光眼疾病的检查。
而且技术比较成熟。
它利用近红外线及光学干涉原理对生物组织进行成像。
干涉成像的原理简单地说就是将光源发出的光线分成两束，一束发射到被测物体（血管组织），这段光束被称为信号臂，另一束到参照反光镜，成为诶参考臂。
然后把从组织（信号臂）和从反光镜（参考臂）反射回来的两束光信号叠加。
但信号臂和参考臂的长度一致时，就会发生干涉。
从组织中反射回来的光信号随组织的形状而显示不同强弱。
把它与从反光镜反射回来的参考光信号叠加，光波定点一致时信号增强（增加干涉），光波定点方向相反时信号减弱（削减干涉）。
形成干涉的条件是频率相同，相位差恒定。
利用干涉原理，OCT比较标准光源与反射信号以增强单一反射，减弱散射光线的放射。
临床医学光学相干断层成像()在冠状动脉介入诊断与治疗中的应用ppt课件
导致急性冠脉事件和心源性猝死的最常见的原因是冠状动脉
粥样硬化斑块自发破裂和之后血栓形成造成的心脏缺血。
易损斑块具有以下特征使之容易发生破裂和继发形成血栓，
存在比较大的脂质核心 斑块纤维帽很薄，通常< 65μm 巨噬细胞浸润增加
传统的影像学检查手段难以检测易损斑块。
哈医大二院心内科
心血管疾病治疗策略 Nov 10 2007 哈尔滨
IVUS传统用于评价冠状动脉支架植入后效果，但是由于支 架金属梁反射回声，IVUS难以获得细节结构特征。一项研 究对比43例支架植入病变， OCT在检测血管夹层、斑块组 织脱垂和支架不充分释放等方面优于IVUS。
Bouma BE et al. (2003) Evaluation of intracoronary stenting by intravascular optical coherence tomography. Heart 89: 317-320 哈医大二院心内科
+ + +++ + + -
+ ++ +++ ++ ++ -
++ +++ ++ + -
+++ +++ ++ ++ +
+ +++ + + +
血管镜
OCT
Thermography
Spectroscopy
160 μm 1 mm
光学相干断层扫描技术
光学相干断层扫描技术嘿，朋友们！今天咱来聊聊光学相干断层扫描技术，这可真是个厉害的玩意儿啊！你说这光学相干断层扫描技术啊，就像是给我们的眼睛或者其他部位做了一次超级详细的“拍照”。
它能把里面的结构看得清清楚楚，就好像你拿着放大镜在仔细观察一样。
比如说咱的眼睛吧，那里面的结构多复杂呀，视网膜啦、视神经啦等等。
要是没有这个技术，医生们想弄清楚眼睛里面到底怎么了，那可真是难上加难。
但有了它，嘿，一下子就清楚明了啦！就好比你在黑暗中突然找到了一盏明灯，啥都能看清了。
你想想看，以前医生们只能靠一些表面的症状和自己的经验来判断病情，那多不准确呀。
但现在有了光学相干断层扫描技术，那可就不一样啦！它能给医生提供超级详细的信息，就像给医生开了一双“透视眼”。
这技术不仅在眼科厉害，在其他领域也有大用处呢！比如说检查心血管，它能帮医生看清血管里面的情况，有没有堵塞啊，狭窄啊之类的。
这多重要啊，要是没有它，很多病可能都发现不了，等发现的时候就晚啦！而且啊，这技术操作起来也不难。
就跟咱平时拍照差不多，只不过拍的不是外面的风景，而是身体里面的“风景”。
医生们只要把仪器准备好，让病人配合一下，很快就能得到清晰的图像啦。
咱再打个比方，这光学相干断层扫描技术就像是一个神奇的“探秘器”，能带着我们深入到身体的内部，去发现那些隐藏的秘密。
它让我们对自己的身体有了更清楚的了解，也让医生们能更好地治病救人。
你说这技术是不是很棒？它真的给医疗领域带来了巨大的变革，让很多以前很难诊断的病都能被及时发现和治疗。
这就像是给医疗事业注入了一股强大的力量，推动着它不断向前发展。
所以啊，咱可不能小看了这光学相干断层扫描技术。
它就像是我们身体的“守护者”，默默地为我们的健康保驾护航呢！。
