化工原理恒压过滤常数测定实验报告
. . . zyzl . . 恒压过滤常数测定实验
一、实验目的 1. 熟悉板框压滤机的构造和操作方法。 2. 通过恒压过滤实验，验证过滤基本理论。 3. 学会测定过滤常数K、qe、τe及压缩性指数s的方法。 4. 了解过滤压力对过滤速率的影响。 二、基本原理
过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。 过滤速度u定义为单位时间单位过滤面积内通过过滤介质的滤液量。影响过滤速度的主要因素除过滤推动力（压强差）△p，滤饼厚度L外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。 过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式：
（1） 式中：u —过滤速度，m/s； V —通过过滤介质的滤液量，m3； A —过滤面积，m2； τ —过滤时间，s； q —通过单位面积过滤介质的滤液量，m3/m2； △p —过滤压力（表压）pa ； s —滤渣压缩性系数； μ—滤液的粘度，Pa.s；
r —滤渣比阻，1/m2； C —单位滤液体积的滤渣体积，m3/m3； Ve —过滤介质的当量滤液体积，m3； r′ —滤渣比阻，m/kg； C —单位滤液体积的滤渣质量，kg/m3。 对于一定的悬浮液，在恒温和恒压下过滤时，μ、r、C和△p都恒定，为此令： . . . zyzl . . （2） 于是式（1）可改写为：
（3） 式中：K—过滤常数，由物料特性及过滤压差所决定，m2/s 将式（3）分离变量积分，整理得：
（4） 即 V2+2VVe=KA2τ （5）
将式（4）的积分极限改为从0到Ve和从0到积分，则： Ve2=KA2τ （6）
将式（5）和式（6）相加，可得： 2(V+Ve)dv= KA2(τ+τe) (7) 式中：—虚拟过滤时间，相当于滤出滤液量Veτe所需时间，s。
再将式（7）微分，得： 2(V+Ve)dv= KA2dτ （8） 将式（8）写成差分形式，则
（9） 式中：Δq— 每次测定的单位过滤面积滤液体积（在实验中一般等量分配），m3/ m2； Δτ— 每次测定的滤液体积所对应的时间，s； — 相邻二个q值的平均值，m3/ m2。
以Δτ/Δq为纵坐标，为横坐标将式（9）标绘成一直线，可得该直线的斜率和截距， 斜率： S= 截距： I= qe
则， K= ,m2/s
改变过滤压差△P，可测得不同的K值，由K的定义式（2）两边取对数得： (10) 在实验压差范围内，若B为常数，则lgK～lg(△p)的关系在直角坐标上应是一条直线，斜率为(1-s)，可得 . . . zyzl . . 滤饼压缩性指数s。 三、实验装置与流程
本实验装置由空压机、配料槽、压力料槽、板框过滤机等组成，其流程示意如图1。
图1 板框压滤机过滤流程 1－空气压缩机；2－压力灌；3－安全阀；4，5－压力表；6－清水罐；7－滤框； 8－滤板；9－手轮；10－通孔切换阀；11－调压阀；12－量筒；13－配料罐；14－地沟 MgCO3的悬浮液在配料桶内配制一定浓度后，利用压差送入压力料槽中，用压缩空气加以搅拌使MgCO3
不致沉降，同时利用压缩空气的压力将滤浆送入板框压滤机过滤，滤液流入量筒计量，压缩空气从压力料槽
上排空管中排出。 板框压滤机的结构尺寸：框厚度20mm，每个框过滤面积 0.0177m2，框数2个。 空气压缩机规格型号：风量0.06m3/min，最大气压0.8Mpa。 四、实验步骤
1．实验准备 （1）配料：在配料罐内配制含MgCO310％～30％（wt. %）的水悬浮液， （2）搅拌：开启空压机，将压缩空气通入配料罐（空压机的出口小球阀保持半开，进入配料罐的两个阀门保持适当开度），使MgCO3悬浮液搅拌均匀。搅拌时，应将配料罐的顶盖合上。 （3）设定压力：分别打开进压力灌的三路阀门，空压机过来的压缩空气经各定值调节阀分别设定为0.1MPa、0.2MPa和0.25MPa（出厂已设定，实验时不需要再调压。若欲作0.25MPa以上压力过滤，需调节压力罐安全阀）。设定定值调节阀时，压力灌泄压阀可略开。 （4） 装板框：正确装好滤板、滤框及滤布。滤布使用前用水浸湿，滤布要绷紧，不能起皱。滤布紧贴滤板，密封垫贴紧滤布。（注意：用螺旋压紧时，千万不要把手指压伤，先慢慢转动手轮使板框合上，然后再压紧）。 （5）灌清水：向清水罐通入自来水，液面达视镜2/3高度左右。灌清水时，应将安全阀处的泄压阀打开。 （6）灌料：在压力罐泄压阀打开的情况下，打开配料罐和压力罐间的进料阀门，使料浆自动由配料桶流入压力罐至其视镜1/2~2/3处，关闭进料阀门。 . . . zyzl . . 2．过滤过程 （1）鼓泡：通压缩空气至压力罐，使容器内料浆不断搅拌。压力料槽的排气阀应不断排气，但又不能喷浆。 （2）过滤：将中间双面板下通孔切换阀开到通孔通路状态。打开进板框前料液进口的两个阀门，打开出板框后清液出口球阀。此时，压力表指示过滤压力，清液出口流出滤液。 （3）每次实验应在滤液从汇集管刚流出的时候作为开始时刻，每次△V取800ml左右。记录相应的过滤时间△τ。每个压力下，测量8～10个读数即可停止实验。若欲得到干而厚的滤饼，则应每个压力下做到没有清液流出为止。量筒交换接滤液时不要流失滤液，等量筒内滤液静止后读出△V值。（注意：△V约800ml时替换量筒，这时量筒内滤液量并非正好800ml。要事先熟悉量筒刻度，不要打碎量筒），此外，要熟练双秒表轮流读数的方法。 （4）一个压力下的实验完成后，先打开泄压阀使压力罐泄压。卸下滤框、滤板、滤布进行清洗，清洗时滤布不要折。每次滤液及滤饼均收集在小桶内，滤饼弄细后重新倒入料浆桶内搅拌配料，进入下一个压力实验。注意若清水罐水不足，可补充一定水源，补水时仍应打开该罐的泄压阀。 3．清洗过程 （1）关闭板框过滤的进出阀门。将中间双面板下通孔切换阀开到通孔关闭状态（阀门手柄与滤板平行为过滤状态，垂直为清洗状态）。 （2）打开清洗液进入板框的进出阀门（板框前两个进口阀，板框后一个出口阀）。此时，压力表指示清洗压力，清液出口流出清洗液。清洗液速度比同压力下过滤速度小很多。 （3）清洗液流动约1min，可观察混浊变化判断结束。一般物料可不进行清洗过程。结束清洗过程，也是关闭清洗液进出板框的阀门，关闭定值调节阀后进气阀门。 4．实验结束 （1） 先关闭空压机出口球阀,关闭空压机电源。 （2） 打开安全阀处泄压阀，使压力罐和清水罐泄压。 （3） 卸下滤框、滤板、滤布进行清洗，清洗时滤布不要折。 （4） 将压力罐内物料反压到配料罐内备下次使用，或将该二罐物料直接排空后用清水冲洗。 五、数据处理
1.实验记录 过滤面积A＝0.0177×2=0.0254m2
表1压差为0.1GPa下的过滤数据 试验次数 △τ/s △V/×10-6m3 △q △τ/△q qn (平均值)
1 74 780 0.022033898 3358.461538 0.21468927 0.1073446 2 90 610 0.017231638 5222.95082 0.231920908 0.223305089 3 83 420 0.011864407 6995.714286 0.243785315 0.237853112 4 55 320 0.009039548 6084.375 0.252824863 0.248305089 . . . zyzl . . 5 36 200 0.005649718 6372 0.258474581 0.255649722 6 32 150 0.004237288 7552 0.262711869 0.260593225 7 21 95 0.002683616 7825.263158 0.265395485 0.264053677 8 22 100 0.002824859 7788 0.268220343 0.266807914 9 20 90 0.002542373 7866.666667 0.270762716 0.26949153
表2表1压差为0.2GPa下的过滤数据 试验次数 △τ/s △V/× 10-6m3 △q △τ/△q qn (平均值)
1 28 785 0.022175141 1262.675159 0.022175141 0.0110875 2 31 630 0.01779661 1741.904762 0.039971751 0.031073446 3 26 440 0.012429379 2091.818182 0.05240113 0.04618644 4 26 350 0.009887006 2629.714286 0.062288135 0.057344633 5 20 260 0.007344633 2723.076923 0.069632768 0.065960452 6 19 230 0.006497175 2924.347826 0.076129943 0.072881356 7 14 180 0.005084746 2753.333333 0.081214689 0.078672316 8 24 260 0.007344633 3267.692308 0.088559322 0.084887005 9 13 130 0.003672316 3540 0.092231638 0.09039548
2．两种压差下的△τ/△q～关系曲线
图2 △τ/△q～关系曲线（P=0.1GPa） 图3 △τ/△q～关系曲线（P=0.2GPa） 表3 两种压差下的K、qe、τe值 压差/GPa K/ m.s-1 qe / m3.m-2 τe / s 0.1 7.349×10-5 4.517×10-3 0.28 0.2 7.358×10-5 33.92×10-3 15.63
恒压过滤实验报告
恒压过滤一、实验名称：恒压过滤二、实验目的：1、熟悉板框过滤机的结构；2、测定过滤常数K、q e、θe；三、实验原理：板框压滤是间歇操作。
一个循环包括装机、压滤、饼洗涤、卸饼和清洗五个工序。
板框机由多个单元组合而成，其中一个单元由滤板（·）、滤框（∶）、洗板（ ）和滤布组成，板框外形是方形，如图2-2-4-1所示，板面有内槽以便滤液和洗液畅流，每个板框均有四个圆孔，其中两对角的一组为过滤通道，另一组为洗涤通道。
滤板和洗板又各自有专设的小通道。
图中实线箭头为滤液流动线路，虚线箭头则为洗液流动路线。
框的两面包以滤布作为滤面，滤浆由泵加压后从下面通道送入框内，滤液通过滤布集于对角上通道而排出，滤饼被截留在滤框内，如图2-2-4-2a）所示。
过滤完毕若对滤饼进行洗涤则从另一通道通入洗液，另一对角通道排出洗液，如图2-2-4-2b）所示。
图2-2-4-1 板框结构示意图图2-2-4-2 过滤和洗涤时液体流动路线示意图在过滤操作后期，滤饼即将充满滤框，滤液是通过滤饼厚度的一半及一层滤布而排出，洗涤时洗液是通过两层滤布和整个滤饼层而排出，若以单位时间、单位面积获得的液体量定义为过滤速率或洗涤速率，则可得洗涤速率约为最后过滤速率的四分之一。
恒压过滤时滤液体积与过滤时间、过滤面积之间的关系可用下式表示：)()(22e e KA V V θθ+=+ （1）式中：V ——时间θ内所得滤液量[m 3]V e ——形成相当于滤布阻力的一层滤饼时获得的滤液量，又称虚拟滤液量[m 3]θ——过滤时间[s]θe ——获过滤液量V e 所需时间[s] A ——过滤面积[m 2] K ——过滤常数[m 2/s]若令：q=V/A 及q e =V e /A ，代入式（1）整理得：)()(2e e K q q θθ+=+ （2）式中：q ——θ时间内单位面积上所得滤液量[m 3/m 2] q e ——虚拟滤液量[m 3/m 2] K 、q e 和θe 统称为过滤常数。
实验4、恒压过滤常数测定(修)
恒压过滤常数测定一、实验目的1、熟悉板框压滤机的构造和操作方法。
2、通过恒压过滤实验，验证过滤基本理论。
3、学会测定过滤常数K、q e、τe及压缩性指数s的方法。
4、了解过滤压力对过滤速率的影响。
二、实验原理过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。
因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。
过滤速度u定义为单位时间单位过滤面积内通过过滤介质的滤液量。
影响过滤速度的主要因素除过滤推动力（压强差）△p，滤饼厚度L外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。
驻浆槽中的浆料，由压缩空气压至过滤机，测定一系列的时间的累积量主要参数与公式：过滤面积S=0.218m 2过滤方程：斜率：1/K 截距：1/k*q三、 实验装置四、 实验步骤1、 关闭阀门1，开启阀门2，阀门3，阀门4和搅拌器。
2、 根据实际需要，调整秒表时间与实际时间的倍数关系。
3、 单击开始实验，此时时间和滤液体积在不断变动，单击一次“读取数据”即记录一调料桶贮水桶压力表过滤机计量槽组数据。
在360秒时间范围内，读15~20组数据即可。
4、数据记录完毕后，单击“停止实验”。
五、数据处理t(s) V(L) q1(m3/m2) qm(m3/m2) △q(m3/m2) △t △t/△q(s/m)1 15 0.4730 0.00216 0.00216 0.00108 15 69442 30 0.9150 0.00419 0.00203 0.00317 15 73893 45 1.3240 0.00607 0.00187 0.00513 15 80214 60 1.7160 0.00787 0.00180 0.00697 15 83335 75 2.0850 0.00956 0.00169 0.00871 15 88756 90 2.4370 0.01117 0.00160 0.01036 15 93757 105 2.7670 0.01269 0.00152 0.01193 15 98688 120 3.0900 0.01417 0.00148 0.01343 15 101359 135 3.3960 0.01557 0.00140 0.01487 15 1071410 150 3.6890 0.01692 0.00135 0.01624 15 1111111 165 3.9770 0.01824 0.00131 0.01757 15 1145012 180 4.2540 0.01951 0.00127 0.01887 15 1181113 195 4.5260 0.02076 0.00125 0.02013 15 1200014 210 4.7890 0.02196 0.00119 0.02136 15 1260515 225 5.0500 0.02316 0.00119 0.02256 15 1260516 240 5.3000 0.02431 0.00114 0.02373 15 1315717 255 5.5500 0.02545 0.00114 0.02488 15 1315718 270 5.7890 0.02655 0.00110 0.02600 15 1363619 285 6.0270 0.02764 0.00109 0.02709 15 1376120 300 6.2580 0.02870 0.00105 0.02817 15 14285由图可知：斜率为271433，所以计算得K=1/271433=3.69×10-6截距为6588.1，所以计算得q e=1/(6588.1*K)=41.18六、思考题1、板框过滤机的优缺点是什么？适用于什么场合？答：板框压滤机的结构简单、制造方便、过滤面积大、承受压强差较高，因此可用于过滤细小颗粒及黏度较高的料浆。
3恒压过滤常数测定实验
(5)打开阀(3)、(4)、(5)，将压缩空气通入配料水， (5)打开阀(3)、(4)、(5)，将压缩空气通入配料水， 打开阀(3) CaCO3悬浮液搅拌均匀 悬浮液搅拌均匀； 使CaCO3悬浮液搅拌均匀； (6)关闭阀（2），打开压力料槽排气阀（12），打 (6)关闭阀（ ），打开压力料槽排气阀（12），打 关闭阀 打开压力料槽排气阀 ）， 开阀(6) 使料浆由配料桶流入压力料槽至1/2 (6)， 1/2～ 开阀(6)，使料浆由配料桶流入压力料槽至1/2～ 2/3处 关闭阀（ 2/3处，关闭阀（6）； (7)打开阀 打开阀（ ），后打开 后打开1 电磁阀，打开阀（ (7)打开阀（5），后打开1＃电磁阀，打开阀（7）、 (10)，开始做低压过滤实验； 阀(10)，开始做低压过滤实验；
3.2 重点难点 ( 1)熟悉板框压滤机的构造和操作方法； ( 2)学会测定过滤常数K、qe、τe及压缩性指数S的 方法；
所需学时:4个
基本原理
过滤是以某种多孔物质作为介质来处理悬浮液 的操作。在外力的作用下，悬浮液中的液体通过介 质的孔道而固体颗粒被截流下来，从而实现固液分 离，因此，过滤操作本质上是流体通过固体颗粒床 层的流动，所不同的是这个固体颗粒层的厚度随着 过滤过程的进行而不断增加，故在恒压过滤操作中， 其过滤速率不断降低。
lgK = (1s)lg( P) +lg( k) 2
(1—20)
在实验压差范围内，若k为常数，则lgK~lg(△P)的关系 在直角坐标上应是一条直线，直线的斜率为（1-s）,可得滤 饼压缩性指数s，由截矩可得物料特性常数k。
实验装置流程图
本实验装置有空压机、配料槽、压力储槽、板框过滤 机和压力定值调节阀等组成。其实验流程和仪控柜面板如 下图所示。CaCO3的悬浮液在配料桶内配置一定浓度后利 CaCO 用位差送入压力储槽中，用压缩空气加以搅拌使CaCO3不 致沉降，同时利用压缩空气的压力将料浆送入板框过滤机 过滤，滤液流入量筒或滤液量自动测量仪计量。
大学化工原理实验三 过滤实验
过滤是分离非均相混合物的 方法之一。
本实验装置主要测定给定物 料在一定操作条件和过滤介质时 的过滤常数。
一、实验目的和任务
熟悉过滤的工艺流程 掌握过滤的操作级调节方法 学会测定过滤常数K、qe、τe及物料特性常
数K和压缩性指数S或比阻r0
二、实验原理
恒压过滤 dV A2p1s
d rv(V Ve)
令 k 1/ rv K 2kp(1s) q Ve/ A qe Ve / A 对上式积分，得 (q qe )2 K ( e )
二、实验原理
过滤常数K、qe、τe的测定
2(q
d
dq
qe 2 K
)dq q
Kd
2 K qe
q
2 K
q
2 K
qe
得一直线，由此直线的斜率及截距确定2/K 及2qe/K,由此求得K,qe。并通过下式求出τe
整理实验数据，完成实验报告
五、实验基本操作步骤
配制含CaCO3 8%~13%（wt.%）的水悬浮液， 作为滤浆
开动循环水泵，使水力真空喷射泵开始工 作，若系统不能造成真空，检查原因并作 适当处理
五、实验基本操作步骤
真空系统运转正常后，调好真空度，将过 滤板放入清水盆中，将清水吸入剂量筒中 某液面建立零点，然后关闭阀门。
二、实验原理
滤饼特定常数k和压缩指数s的测定 改变实验过滤压差，可测得不同的k值，
由的定义式两边取对数，得一直线 ㏒K=(1-s) ㏒△p+㏒2k
斜率为（1-s）可得滤饼压缩性指数s， 进而可得物料特性常数k
பைடு நூலகம்
二、实验原理
滤饼比阻r0的测定 如果测得滤液的粘度μ以及实验过程得
到的滤饼体积和滤液体积，求得单位滤液 体积所生成的滤饼体积的值υ，即可由

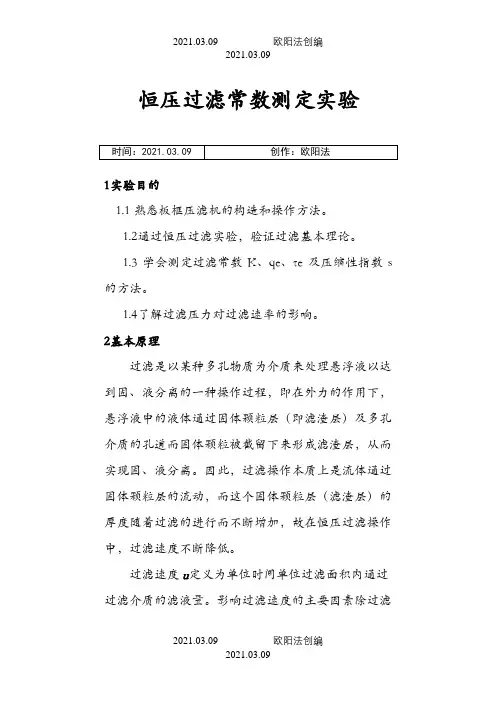

恒压过滤常数测定实验实验报告之欧阳法创编
恒压过滤常数测定实验1实验目的1.1熟悉板框压滤机的构造和操作方法。
1.2通过恒压过滤实验，验证过滤基本理论。
1.3学会测定过滤常数K、qe、τe及压缩性指数s 的方法。
1.4了解过滤压力对过滤速率的影响。
2基本原理过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。
因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。
过滤速度 u定义为单位时间单位过滤面积内通过过滤介质的滤液量。
影响过滤速度的主要因素除过滤推动力（压强差）p，滤饼厚度 L外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。
过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式：式中：u—过滤速度，m/s；V—通过过滤介质的滤液量，m3；A—过滤面积，m2；τ—过滤时间，s；q—通过单位面积过滤介质的滤液量，m3/m2；p—过滤压力（表压）pa；s—滤渣压缩性系数；μ—滤液的粘度，Pa.s；r—滤渣比阻，1/m2；C—单位滤液体积的滤渣体积，m3/m3；Ve—过滤介质的当量滤液体积，m3；r‘—滤渣比阻，m/kg；C—单位滤液体积的滤渣质量，kg/m3。
对于一定的悬浮液，在恒温和恒压下过滤时，μ、r、C和△p都恒定，为此令：于是式（1）可改写为：式中：K—过滤常数，由物料特性及过滤压差所决定， m2 / s。
将式（3）分离变量积分，整理得：即将式（4）的积分极限改为从 0到Ve和从 0到τe积分，则：将式（5）和式（6）相加，可得：式中：τ e—虚拟过滤时间，相当于滤出滤液量Ve所需时间，s。
再将式（7）微分，得：将式（8）写成差分形式，则式中：△q—每次测定的单位过滤面积滤液体积（在实验中一般等量分配），m3/ m2；q—相邻二个q值的平均值，m3/ m2。

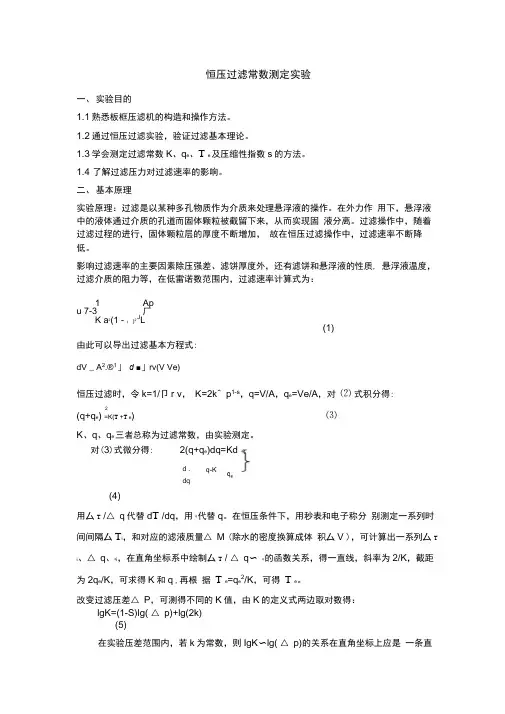

恒压过滤常数的测定
恒压过滤常数测定实验一、 实验目的1.1熟悉板框压滤机的构造和操作方法。
1.2通过恒压过滤实验，验证过滤基本理论。
1.3学会测定过滤常数K 、q e 、T e 及压缩性指数s 的方法。
1.4 了解过滤压力对过滤速率的影响。
二、 基本原理实验原理：过滤是以某种多孔物质作为介质来处理悬浮液的操作。
在外力作 用下，悬浮液中的液体通过介质的孔道而固体颗粒被截留下来，从而实现固 液分离。
过滤操作中，随着过滤过程的进行，固体颗粒层的厚度不断增加， 故在恒压过滤操作中，过滤速率不断降低。
影响过滤速率的主要因素除压强差、滤饼厚度外，还有滤饼和悬浮液的性质, 悬浮液温度，过滤介质的阻力等，在低雷诺数范围内，过滤速率计算式为： 1 Ap u 7-3 厂K a 2(1 - ；)2J L由此可以导出过滤基本方程式:dV _ A 2.®1」 d ■」rv(V Ve)恒压过滤时，令k=1/卩r v ， K=2k ^ p 1-s ，q=V/A ，q e =Ve/A ，对 ⑵ 式积分得:2(q+q e ) =K(T +T e )⑶K 、q 、q e 三者总称为过滤常数，由实验测定。
用厶T /△ q 代替d T /dq ，用q代替q 。
在恒压条件下，用秒表和电子称分 别测定一系列时间间隔厶T i ，和对应的滤液质量△ M (除水的密度换算成体 积厶V )，可计算出一系列厶Ti、△ q 、qi ，在直角坐标系中绘制厶T / △ q 〜 q的函数关系，得一直线，斜率为2/K ，截距为2q e /K ，可求得K 和q °,再根 据 T e =q e 2/K ，可得 T e 。
改变过滤压差△ P ，可测得不同的K 值，由K 的定义式两边取对数得：lgK=(1-S)lg( △ p)+lg(2k)(5)在实验压差范围内，若k 为常数，则IgK 〜lg( △ p)的关系在直角坐标上应是 一条直(1)对(3)式微分得:(4)2(q+q e )dq=Kdd . dqq-K线，斜率为(1-S)，可得滤饼压缩性指数S,进而确定物料特性常数k。
1-恒压过滤常数测定实验
一、实验目的1. 熟悉板框压滤机的构造和操作方法。
2. 通过恒压过滤实验，验证过滤基本理论。
3. 学会测定过滤常数K 、q e 、τe 及压缩性指数s 的方法。
4. 了解过滤压力对过滤速率的影响。
二、基本原理过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。
因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。
过滤速度u 定义为单位时间单位过滤面积内通过过滤介质的滤液量。
影响过滤速度的主要因素除过滤推动力（压强差）△p ，滤饼厚度L 外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。
过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式：()()()()e s e s V V C r p A V V C r p A d dq Ad dV u +'⋅'⋅=+⋅⋅===--μ∆μ∆ττ11 （1）式中：u —过滤速度，m/s ；V —通过过滤介质的滤液量，m 3； A —过滤面积，m 2； τ —过滤时间，s ；q —通过单位面积过滤介质的滤液量，m 3/m 2；△p —过滤压力（表压）pa ；s —滤渣压缩性系数； μ—滤液的粘度，Pa.s ； r —滤渣比阻，1/m 2；C —单位滤液体积的滤渣体积，m 3/m 3； Ve —过滤介质的当量滤液体积，m 3； r ' —滤渣比阻，m/kg ；C —单位滤液体积的滤渣质量，kg/m 3。
对于一定的悬浮液，在恒温和恒压下过滤时，μ、r 、C 和△p 都恒定，为此令：()Cr p K s ⋅⋅=-μ∆12 （2）于是式（1）可改写为：)(22Ve V KA d dV +=τ （3） 式中：K —过滤常数，由物料特性及过滤压差所决定，s m /2。
恒压过滤实验报告优选稿
恒压过滤实验报告集团文件版本号：（M928-T898-M248-WU2669-I2896-恒压过滤一、实验名称：恒压过滤二、实验目的：1、熟悉板框过滤机的结构；2、测定过滤常数K、q e、θe；三、实验原理：板框压滤是间歇操作。
一个循环包括装机、压滤、饼洗涤、卸饼和清洗五个工序。
板框机由多个单元组合而成，其中一个单元由滤板（·）、滤框（∶）、洗板（ ）和滤布组成，板框外形是方形，如图2-2-4-1所示，板面有内槽以便滤液和洗液畅流，每个板框均有四个圆孔，其中两对角的一组为过滤通道，另一组为洗涤通道。
滤板和洗板又各自有专设的小通道。
图中实线箭头为滤液流动线路，虚线箭头则为洗液流动路线。
框的两面包以滤布作为滤面，滤浆由泵加压后从下面通道送入框内，滤液通过滤布集于对角上通道而排出，滤饼被截留在滤框内，如图2-2-4-2a）所示。
过滤完毕若对滤饼进行洗涤则从另一通道通入洗液，另一对角通道排出洗液，如图2-2-4-2b）所示。
图2-2-4-1 板框结构示意图图2-2-4-2 过滤和洗涤时液体流动路线示意图在过滤操作后期，滤饼即将充满滤框，滤液是通过滤饼厚度的一半及一层滤布而排出，洗涤时洗液是通过两层滤布和整个滤饼层而排出，若以单位时间、单位面积获得的液体量定义为过滤速率或洗涤速率，则可得洗涤速率约为最后过滤速率的四分之一。
恒压过滤时滤液体积与过滤时间、过滤面积之间的关系可用下式表示：)()(22e e KA V V θθ+=+ （1）式中：V ——时间θ内所得滤液量[m 3]V e ——形成相当于滤布阻力的一层滤饼时获得的滤液量，又称虚拟滤液量[m 3]θ——过滤时间[s]θe ——获过滤液量V e 所需时间[s] A ——过滤面积[m 2] K ——过滤常数[m 2/s]若令：q=V/A 及q e =V e /A ，代入式（1）整理得：)()(2e e K q q θθ+=+ （2）式中：q ——θ时间内单位面积上所得滤液量[m 3/m 2]q e ——虚拟滤液量[m 3/m 2] K 、q e 和θe 统称为过滤常数。
恒压过滤常数测定实验实验报告之欧阳歌谷创编
恒压过滤常数测定实验欧阳歌谷（2021.02.01）1实验目的1.1熟悉板框压滤机的构造和操作方法。
1.2通过恒压过滤实验，验证过滤基本理论。
1.3学会测定过滤常数K、qe、τe及压缩性指数s的方法。
1.4了解过滤压力对过滤速率的影响。
2基本原理过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。
因此，过滤操作本质上是流体通过固体颗粒层的流动，而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不断增加，故在恒压过滤操作中，过滤速度不断降低。
过滤速度 u定义为单位时间单位过滤面积内通过过滤介质的滤液量。
影响过滤速度的主要因素除过滤推动力（压强差）p，滤饼厚度 L外，还有滤饼和悬浮液的性质，悬浮液温度，过滤介质的阻力等。
过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内，因此，可利用流体通过固定床压降的简化模型，寻求滤液量与时间的关系，可得过滤速度计算式：式中：u—过滤速度，m/s；V—通过过滤介质的滤液量，m3；A—过滤面积，m2；τ—过滤时间，s；q—通过单位面积过滤介质的滤液量，m3/m2；p—过滤压力（表压）pa；s—滤渣压缩性系数；μ—滤液的粘度，Pa.s；r—滤渣比阻，1/m2；C—单位滤液体积的滤渣体积，m3/m3；Ve—过滤介质的当量滤液体积，m3；r‘—滤渣比阻，m/kg；C—单位滤液体积的滤渣质量，kg/m3。
对于一定的悬浮液，在恒温和恒压下过滤时，μ、r、C和△p都恒定，为此令：于是式（1）可改写为：式中：K—过滤常数，由物料特性及过滤压差所决定， m2 / s。
将式（3）分离变量积分，整理得：即将式（4）的积分极限改为从 0到Ve和从 0到τe积分，则：将式（5）和式（6）相加，可得：式中：τ e—虚拟过滤时间，相当于滤出滤液量Ve所需时间，s。
化工原理基础恒压滤饼过滤实验实验报告
化工原理基础恒压滤饼过滤实验实验报告实验目的：掌握恒压滤饼过滤实验的基本过程和方法，了解滤饼过滤原理及关键参数的影响。
实验原理：恒压滤饼过滤是将含固体颗粒的悬浮液通过滤饼层进行分离的一种常见的分离方法。
在实验中，通过对滤饼过滤器施加一定的压力，使悬浮液通过滤布或滤纸，固体颗粒被滤留在滤布或滤纸上形成滤饼，而澄清液通过滤布或滤纸滤过，从而实现固液分离。
实验步骤：1. 准备实验所需材料和设备：恒压滤饼过滤器、带有支架的滤瓶、滤布或滤纸、搅拌器、计时器等。
2. 将滤布或滤纸固定在滤饼过滤器上，并保证其充分平整。
3. 将实验悬浮液倒入滤饼过滤器中，但不要过高，以避免液体溢出。
4. 打开滤饼过滤器的供液阀和排液阀，开始过滤。
过滤过程中，可以适当调节供液速度和搅拌器的转速，以控制过滤速度和滤饼的均匀性。
5. 在过滤过程中，可以适时记录滤液的流量和滤饼的重量，以便后续计算过滤效果。
6. 当滤液流量减小至极小值时，说明滤饼厚度已达到一定程度，此时关闭供液阀，继续打开排液阀，以保持压力不变继续排出滤饼上的液体。
7. 当滤液中不再有颗粒物质流出时，即可停止实验，记录实验数据。
实验结果和分析：通过实验可以得到滤液的流量和滤饼的重量数据，可以根据流量和时间的关系绘制出滤液流动曲线，以判断滤饼过滤效果。
同时，可以计算滤液总量、滤饼湿重和滤饼干重，进而求得滤饼的含固率、固形物回收率等指标。
实验结果可以通过计算和对比，分析滤饼过滤效果的优劣以及影响因素。
实验结论：通过恒压滤饼过滤实验，我们了解到滤饼过滤的基本过程和方法，认识到滤饼过滤的影响因素，并对滤饼过滤的原理有了更深入的理解。
同时，通过实验结果的分析，可以对滤饼过滤效果进行评价和改进，为后续的工业生产提供有益的参考。
