(4)激光超高温梯度快速凝固
利用激光器作为热源来实现定向凝固。 激光具有能量高度集中的特性，在作为定向凝固热源时可能获得 比现有定向凝固方法高得多的温度梯度。利用激光表面熔凝技术实现 超高温度梯度快速定向凝固的关键在于：在激光熔池内获得与激光扫 描方向一致的温度梯度；根据合金凝固特性选择适当的工艺参数以获 得胞晶组织。
定向凝固过程工艺参数分别为： 合金熔融温度1450℃，温度梯度140℃/cm，牵引速度0.5-0.8 mm/min。
2、柱状晶生长
控制热流方向和温度梯度。
3、高温合金制备
定向凝固制备Fe-Cr-C过共晶原位生长复合材料
高铬铸铁是一种优良的耐磨材料，普通条件下凝固的高铬铸铁碳 化物呈网状，在实际磨损中往往会因为碳化物脆裂或折断而失效。 为此，通过定向凝固的方法，使碳化物纤维定向排列，即将Fe-C-Cr 合金制备成碳化物呈定向分布的原位生长复合材料，使高硬度的碳 化物垂直于磨面的方向定向生长，可以显著提高其性能。
定向凝固实验报告(3篇)
第1篇一、实验目的本次实验旨在研究定向凝固技术在金属材料制备中的应用，通过对单晶高温合金的定向凝固实验，探讨重力对合金凝固过程的影响，揭示合金凝固缺陷的形成机理，为航空发动机和燃气轮机叶片等关键部件的材料制备提供理论依据。
二、实验材料与设备1. 实验材料- 铝硅合金样品：由中国科学院金属研究所提供，用于定向凝固实验。
- 单晶高温合金样品：由中国科学院金属研究所提供，用于地面重力条件下的对照实验。
2. 实验设备- 定向凝固炉：用于在空间站内进行定向凝固实验。
- 显微镜：用于观察和分析样品的微观结构。
- X射线衍射仪：用于分析样品的晶体结构。
- 电子探针微分析（EPMA）：用于分析样品的化学成分。
三、实验方法1. 空间站定向凝固实验- 将铝硅合金样品放入定向凝固炉中，设置合适的温度梯度，进行定向凝固实验。
- 实验过程中，通过实时监测样品的温度、压力等参数，确保实验过程的顺利进行。
2. 地面重力条件下的对照实验- 将单晶高温合金样品放入定向凝固炉中，在地面重力条件下进行定向凝固实验。
- 实验过程与空间站实验相同，但需注意控制实验过程中的重力影响。
3. 样品分析与比较- 将空间站实验样品和地面对照实验样品分别进行微观结构、晶体结构和化学成分分析。
- 通过对比分析，探讨重力对合金凝固过程的影响，揭示合金凝固缺陷的形成机理。
四、实验结果与分析1. 微观结构分析- 空间站实验样品的微观结构显示，气泡表面较少，内部气泡较多。
- 地面对照实验样品的微观结构显示，气泡表面较多，内部气泡较少。
2. 晶体结构分析- 空间站实验样品的晶体结构与地面对照实验样品相似，但空间站实验样品的晶粒尺寸略大。
3. 化学成分分析- 空间站实验样品和地面对照实验样品的化学成分基本一致。
五、结论与讨论1. 结论- 重力对合金定向凝固过程有显著影响，导致空间站实验样品的气泡分布与地面对照实验样品存在差异。
- 通过对比分析，揭示了重力在合金凝固过程中的作用机理，为解决合金凝固缺陷问题提供了理论依据。
快速定向凝固技术的研究及发展

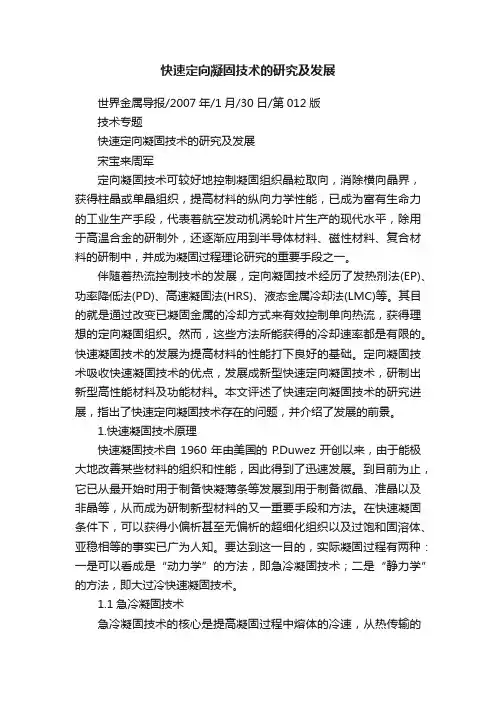

快速定向凝固技术的研究及发展世界金属导报/2007年/1月/30日/第012版技术专题快速定向凝固技术的研究及发展宋宝来周军定向凝固技术可较好地控制凝固组织晶粒取向，消除横向晶界，获得柱晶或单晶组织，提高材料的纵向力学性能，已成为富有生命力的工业生产手段，代表着航空发动机涡轮叶片生产的现代水平，除用于高温合金的研制外，还逐渐应用到半导体材料、磁性材料、复合材料的研制中，并成为凝固过程理论研究的重要手段之一。
伴随着热流控制技术的发展，定向凝固技术经历了发热剂法(EP)、功率降低法(PD)、高速凝固法(HRS)、液态金属冷却法(LMC)等。
其目的就是通过改变已凝固金属的冷却方式来有效控制单向热流，获得理想的定向凝固组织。
然而，这些方法所能获得的冷却速率都是有限的。
快速凝固技术的发展为提高材料的性能打下良好的基础。
定向凝固技术吸收快速凝固技术的优点，发展成新型快速定向凝固技术，研制出新型高性能材料及功能材料。
本文评述了快速定向凝固技术的研究进展，指出了快速定向凝固技术存在的问题，并介绍了发展的前景。
1.快速凝固技术原理快速凝固技术自1960年由美国的P.Duwez开创以来，由于能极大地改善某些材料的组织和性能，因此得到了迅速发展。
到目前为止，它已从最开始时用于制备快凝薄条等发展到用于制备微晶、准晶以及非晶等，从而成为研制新型材料的又一重要手段和方法。
在快速凝固条件下，可以获得小偏析甚至无偏析的超细化组织以及过饱和固溶体、亚稳相等的事实已广为人知。
要达到这一目的，实际凝固过程有两种：一是可以看成是“动力学”的方法，即急冷凝固技术；二是“静力学”的方法，即大过冷快速凝固技术。
1.1急冷凝固技术急冷凝固技术的核心是提高凝固过程中熔体的冷速，从热传输的基本原理可以知道一个相对环境放热的冷速取决于该系统在单位时间内产生的热量和传出系统的热量，因此对金属凝固而言，提高系统的冷速必须要求：第一，减少单位时间内金属凝固时产生的熔化潜热；第二，提高凝固过程中的传热速度。
定向凝固技术的发展与应用
各 种热 流能 被 及时 导 出是 定 向凝 固过 程得 以实
现 的关 键 ， 也是凝 固过 程成 败 的关 键 。获得并 保持单 向热流 是定 向凝 固成 功的重 要保 证 伴 随着 对热 流 。 控 制 （ 同的加 热 、 不 冷却 方式 ） 术 的发 展 ， 技 传统 定 向
ｈｓｏ ｙ ｏ ｐ ｏ ｅ ｅ ｐ ｒｔ ｒ ｒ ｄｉｎ ｎ ｏ ｔ ｄ ｃ ｏｉｇ ｒ ｔ ｒ ｍ ｈ ｓ ｅ ｔ ｆ ｎｄｒ ｃｉｎ ｌ Ｏ ｉｔ ｒ ｆｉ ｒ ｖ ｄ ｔｍ ｅ ａ ｕ ｅ ｇ ａ ｅ ｔ ｄ ｐｒ ｍｏ ｅ ｏ ｌ ａｅ ｆ ｍ ａ ｎ ０ ｔ ｅ ａ ｐ ｃ ｉｉ ｔ ａ － ｏ ｕ ｅ ｏ Ｓ
ｐ ｅ ｒ ｔ ｎ ａ ｅ ｉｔｏ ｃ ｄ． ｒ ｐａ ａ ｉ ｒ ｒ ｄｕ ｅ ｏ ｎ
Ｋ ｙｗｏｒ ｓ Ｕｎｄｒ ｃ ｉｎ ｌ ｏ ｉｉｃ ｔ ｎ， ｍ ｐ ｒ ｔ ｒ ｒ ｄｉｎ ， ｔ ｒ ｌ ｅ ａ ａ ｉｎ ｅ ｄ ： ｉ ｉ ｔ ａ ｌ ｆ ａ ｉ Ｔｅ ｅ ｏ ｓ ｄ ｉ ｏ ｅ ａｕ ｅ ｇ ａ ｅ ｔ Ｍａ ｅ ｉ ａ ｐｒ ｐ ｒ ｔ ｏ
ｌ ｉｃ ｔ ｎｔ ｃ ｎ ｌｇ ｖ ｌｔ ｎ Ａｎ ｈ ｐ ｌ ａ ｉｎ ｆ ｎｄｉ ｃ ｉｎ ｌ ｏｉ ｆ ａ ｉｎｔ ｃ ｎ ｌｇ ａ ｅ ｉｌ ｉ ｆ ａｉ ｅ ｈ ｏｏ ｙ ｅ ｏｕ ｉ ． ｄ ｔ ｅ ａ ｐｉ ｔ ｓｏ ｉ ｒ ｔ ａ ｌ ｉ ｔ ｅ ｈ ｏｏ ｙ ｉ ｍ ｔ ｒ ｄｉ ｏ ｏ ｃ ｏ ｕ ｅ ｏ ｓ ｄｉｃ ｏ ｎ ａ
ｉｃ ｔ ｎ ｔ ｃ ｎ ｌ ｇ ｅ ｎ ｏ ｔ ｕ ｕ ｎ ｄｉ ｃ ｉｎ ｌ ｏ ｉ ｆ ａ ｉ ｎ ｔ ｃ ｎ ｌ ｇ ｅ ｒ ｌｏ ｒ ｖｅ ｄ． Ｉ ｉ， ｆ ａ ｉ ｅ ｈ ｏ ｏ ｉ ｓ ａ ｄ ｃ ｎ ｉ ｏ ｓ ｕ ｉ ｒ ｔ ａ ｌ ｉ ｔ ｅ ｈ ｏ ｏ ｉ ｓ ａ ｅ ａ ｓ ｅ ｉｗｅ ｔ ｓ ａ ｉ ｏ ｎ ｅ ｏ ｓ ｄｉｃ ｏ
定向凝固技术的研究进展与应用
１．２ 新 型 定 向 凝 固 技 术 由于常规的定向凝固技术存在着温度梯度低和冷却速
率小等缺点。造成 凝 固 过 程 中 组 织 粗 化，枝 晶 偏 析 严 重，阻 碍了材料性能的提高。随着定向凝固技术 的 迅 速 发 展，研 究 者在吸收融合常规凝固技术优 点基础上，开发出 了 许 多 新 型 定向凝固技术。
表 １ 常 规 定 向 凝 固 法 的 优 缺 点 及 应 用 范 围 Ｔａｂｌｅ １ Ａｄｖａｎｔａｇｅｓ，ｄｉｓａｄｖａｎｔａｇｅｓ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ
ｔｒａｄｉｔｉｏｎａｌ ｄｉｒｅｃｔｉｏｎａｌ ｓｏｌｉｄｉｆｉｃａｔｉｏｎ ｐｒｏｃｅｓｓｅｓ
方法
优点
缺点
应用范围
· １１６ ·
材料导报 Ａ：综述篇
２０１６ 年 ２ 月 （上 ）第 ３０ 卷 第 ２ 期
定向凝固技术的研究进展与应用＊
问 亚 岗 ，崔 春 娟 ，田 露 露 ，杨 猛 ，薛 添
（西安建筑科技大学冶金工程学院，西安 ７１００５５）
摘要 定向凝固技术是制备具有单一取向要求的凝固组织和高性能材料的重要方法，是研究 凝 固 理 论 和 新 型 材料的重要手段。在介绍定向凝固技术原理的基础上，评述 了 传 统 定 向 凝 固 技 术 的 发 展 及 存 在 的 弊 端 ，简 述 了 几 种 新 型 定 向 凝 固 技 术 ，以 及 它 们 在 制 备 新 材 料 中 的 应 用 。
１．２．１ 区 域 熔 化 液 态 金 属 冷 却 法 （ＺＭＬＭＣ） 西北工业大学李 建 国 等 通 过 改 变 ＬＭＣ 法 的 加 热 方 式，
将区域熔化与 ＬＭＣ 法 相 结 合，开 发 出 区 域 熔 化 液 态 金 属 冷 却定向凝固法，即 ＺＭＬＭＣ 法 。 ［１３］ 该 方 法 与 ＬＭＣ 方 法 冷 却 方式相同，利用电子束或高频感应电场集中对 凝 固 界 面 前 液 相进行加热，进一步提 高 了 温 度 梯 度。 他 们 自 制 的 ＺＭＬＭＣ 装置，其温度梯 度 最 高 可 达 １３００ Ｋ／ｃｍ，冷 却 速 度 最 大 可 达 ５０Ｋ／ｓ，凝 固 速 率 可 在６～１０００μｍ／ｓ内 调 节 。 采 用 ＺＭＬＭＣ 法，可显著细化高温合金定向凝固一次枝晶和 二 次 枝 晶 的 间 距。但是，该方法单 纯 地 采 用 强 制 加 热 方 法，通 过 提 高 温 度 梯度来提高凝固 速 度，未 能 获 得 较 大 的 冷 却 速 度，却 需 要 散 发掉较多的热量，冷 却 速 度 的 提 高 受 限，一 般 很 难 达 到 快 速 凝固。目前这方面的研究还处于试验阶段。 １．２．２ 电 磁 约 束 成 形 定 向 凝 固 （ＤＳＥＭＳ）
液态金属加工中的定向凝固技术
定向凝固技术是一种在液态金属加工中广泛应用的技术，它通过控制金属凝固的方向，从而实现高效、高质量的金属零部件制造。
定向凝固技术不仅提高了金属零件的性能，而且减少了生产过程中的能源消耗和废品率，因此越来越受到工业界的关注。
在液态金属加工中，传统的凝固方法往往是随意凝固，导致金属材料无法充分利用，并且容易导致孔洞、偏析等缺陷。
而定向凝固技术则通过对金属凝固过程的精确控制，使得金属材料能够按照预定的方向进行凝固，从而获得更加均匀、致密的金属组织。
定向凝固技术的核心在于控制金属凝固的速度和方向。
通过控制凝固速度，可以使得金属凝固过程中产生的应力最小化，从而减少金属变形和裂纹的风险。
通过控制凝固方向，可以使得金属材料在特定的方向上获得更高的强度和硬度，从而实现更加高效、高质量的金属零件制造。
定向凝固技术通常采用计算机控制系统来实现。
该系统可以通过传感器实时监测金属凝固过程中的温度、压力、流量等参数，并根据这些参数的变化来调整凝固过程。
此外，计算机控制系统还可以通过模拟软件来预测金属凝固过程中的缺陷和问题，从而提前采取措施进行预防和解决。
在实际应用中，定向凝固技术已经广泛应用于航空航天、汽车、电子等领域。
例如，在航空航天领域中，定向凝固技术可以制造出更加轻量化、高强度的金属零部件，从而提高飞行器的性能和效率。
在汽车领域中，定向凝固技术可以制造出更加耐腐蚀、耐高温的金属零部件，从而提高汽车的安全性和使用寿命。
总之，定向凝固技术是一种高效、高质量的液态金属加工技术，它通过控制金属凝固的速度和方向，从而实现更加均匀、致密的金属组织。
该技术已经在多个领域得到广泛应用，并且具有广阔的发展前景。
随着计算机技术和控制技术的发展，定向凝固技术将会更加成熟和完善，为工业界带来更多的效益和价值。
定向凝固技术
