8.18 罗芬板条系列激光器使用须知
激光机标准操作规程
激光机标准操作规程一、引言激光机是一种高能量、高密度、高单色性的光源设备，广泛应用于医疗、制造、通信等领域。
为保证操作人员的安全和设备的正常运行，制定本操作规程，明确激光机的标准操作流程和安全注意事项。
二、激光机基本知识1. 激光的定义：激光是一种由同一波长和相干性极高的光子组成的光束。
2. 激光的特点：激光具有高亮度、高单色性、高方向性和高相干性等特点。
3. 激光的分类：按波长可分为红外、可见光和紫外激光；按工作方式可分为连续激光和脉冲激光。
三、激光机操作流程1. 准备工作a. 确保操作环境无可燃物和易燃物，保持干燥清洁。
b. 确认激光机电源和冷却系统正常工作。
c. 穿戴个人防护装备，包括激光防护眼镜、防护手套等。
d. 检查激光机的光学系统，确保无污染和损坏。
2. 启动激光机a. 打开激光机电源开关，等待激光机预热。
b. 启动冷却系统，确保激光器工作温度正常。
c. 检查激光器的输出功率，确保符合操作要求。
3. 操作激光机a. 根据实际需求调整激光器的工作模式和参数。
b. 使用合适的光学器件调整激光束的聚焦和扩束。
c. 确保激光束不会直接照射到人眼或其他易损坏物体。
d. 定期检查激光机的工作状态，如温度、压力等指标。
4. 关闭激光机a. 先关闭激光机的输出功率，减少激光束对环境的影响。
b. 关闭冷却系统，待激光器冷却至安全温度后再关闭电源。
c. 清理和维护激光机的光学系统，确保无污染和损坏。
四、激光机安全注意事项1. 操作人员应接受专业培训，了解激光机的基本知识和操作技能。
2. 操作人员应严格按照操作规程进行操作，不得擅自调整激光机的参数和工作模式。
3. 操作人员应佩戴个人防护装备，特别是激光防护眼镜，确保眼睛不受激光束伤害。
4. 操作人员应保持操作区域的整洁和干燥，避免激光束的反射和散射。
5. 激光机应定期进行维护和保养，确保设备的正常工作和安全性能。
6. 在激光机操作过程中，严禁将激光束直接照射到人眼或其他易损坏物体上。
激光机标准操作规程
激光机标准操作规程一、概述激光机是一种高能量、高密度的光源设备，广泛应用于材料加工、医疗美容、科研实验等领域。
为了确保激光机的安全运行和操作人员的人身安全，制定本操作规程。
二、操作人员要求1. 操作人员必须经过相关培训，掌握激光机的基本原理、操作流程和安全知识。
2. 操作人员必须穿戴个人防护装备，包括激光防护眼镜、防护手套等。
3. 操作人员必须保持清醒状态，禁止饮酒、吸烟等影响操作安全的行为。
三、操作环境要求1. 激光机应设置在通风良好、无易燃物质的场所，避免产生有害气体和粉尘。
2. 操作区域应清洁整齐，禁止堆放杂物，保持通道畅通。
3. 操作区域应设有明显的警示标识和安全提示，以提醒操作人员注意安全。
四、激光机操作流程1. 激光机开机准备a. 检查激光机电源和冷却系统是否正常工作。
b. 穿戴个人防护装备，并确保其完好无损。
c. 检查操作区域的环境是否符合要求。
2. 激光机开机操作a. 打开激光机电源，按照设备说明书正确操作。
b. 激光机启动后，进行预热和校准，确保设备正常运行。
c. 根据所需加工材料和要求，设置激光功率和频率等参数。
3. 激光机加工操作a. 将待加工材料放置在加工台上，并固定好。
b. 根据加工要求，调整激光机的加工路径和速度。
c. 开始加工操作，注意观察加工过程中的情况，确保加工质量。
4. 激光机关闭操作a. 加工完成后，关闭激光功率，待激光完全停止后再进行下一步操作。
b. 关闭激光机电源，按照设备说明书正确操作。
c. 清理加工区域，保持整洁。
五、安全措施1. 操作人员在操作过程中要时刻关注激光机的运行状态，如发现异常情况，应立即停止操作并报告相关人员。
2. 禁止未经授权人员擅自接触激光机设备，以免发生意外。
3. 激光机操作结束后，应及时关闭电源，避免长时间无人监控的情况发生。
4. 定期对激光机进行维护保养，确保设备的正常运行和安全性能。
六、应急处理1. 如发生激光机设备故障或意外事故，操作人员应立即停止操作，并按照应急处理流程进行处理。
各种型号激光器安全操作及保养规程
各种型号激光器安全操作及保养规程激光器是一种应用广泛的高科技仪器，从工业制造到医学救治，都离不开它的应用。
然而，在正常使用激光器的过程中，如果不注意安全操作，就可能会引发一系列的安全事故。
因此，本文将从激光器的安全操作和保养方面为大家进行详细介绍。
激光器的安全操作一、操作前注意事项在进行激光器操作之前，必须要先进行以下注意事项：1.对激光器的结构和工作原理有一定的了解，同时也要了解激光器对健康的威胁。
2.穿戴防护装备，包括防眩光眼镜、手套、面部防护等。
3.确认激光器所在的区域是否有上锁或者警告标志，清除区域内的杂物。
4.检查激光器的电源线、信号线是否正确连接，开关是否处于正确位置。
5.在操作时，最好由两人以上配合，同时确认其它人员已经远离操作区域。
二、激光器操作中需要注意的事项在进行激光器操作时，需要注意以下事项：1.避免在无人看护的情况下，直接对着激光进行调试或者使用。
2.严禁用肉眼观察激光束的光斑和峰值亮度。
3.在操作中，避免强光直接照射到皮肤及眼睛，如若被照射到后应立刻用清水或者盐水冲洗。
4.避免聚焦激光束到一个小光点上，因为高强度波长可以加速化学反应等导致钢铁材质氢化。
5.避免对浆液或化学试剂进行激光作用或者雷达辐照。
因为部分雷达所需使用的中频设备本身所产生的电磁波已经在试验时对化学试剂有较大影响，而雷达辐照时就会加剧这种影响。
6.避免在容器内部或者盘片上使用激光镭射当前，因为这样可能会出现反射的强光，此时不仅仅会伤害到自己的眼睛，同时也会对周边环境造成威胁。
以上是我们在激光器操作中需要注意的一些事项，希望大家在使用的时候保持警醒，正常操作。
激光器的保养规程激光器作为一种高科技的仪器，需要定期进行保养，以保证其稳定的工作状态。
以下是针对不同型号激光器需要注意的保养规程：一、固体激光器1.定期检查泵浦光源是否正常工作，如发现问题及时更换或修理。
2.定期进行激光腔的清洗和维修，特别是对于铝合金的激光器，需要经常消除氧化层影响。
激光机标准操作规程
激光机标准操作规程一、引言激光机是一种高能量、高密度的光束设备，广泛应用于材料加工、医疗美容等领域。
为确保操作人员的安全，保护设备的正常运行，制定本标准操作规程。
二、操作人员要求1. 操作人员应接受相关培训，了解激光机的基本原理、操作方法和安全注意事项。
2. 操作人员必须穿戴符合要求的个人防护装备，包括防护眼镜、防护服等。
3. 操作人员应具备良好的身体健康状况，不得患有眼部疾病、癫痫等疾病。
三、激光机操作流程1. 设备准备a. 检查激光机设备是否完好，如有损坏或者异常情况应及时报修。
b. 检查激光机的冷却系统是否正常运行，确保设备不会过热。
c. 检查激光器的功率是否符合操作要求，确保设备能够正常工作。
2. 安全防护a. 操作人员应穿戴防护眼镜，防止激光光束对眼睛造成伤害。
b. 操作人员应穿戴防护服，防止激光光束对皮肤造成伤害。
c. 操作人员应保持操作区域的通风良好，避免激光烟尘对呼吸系统造成伤害。
3. 操作步骤a. 打开激光机的电源，并确保设备处于正常工作状态。
b. 根据工作需要，调整激光机的参数，包括功率、频率等。
c. 将待加工材料放置在工作台上，并固定好。
d. 操作人员应站在安全位置，避免直接暴露在激光光束中。
e. 按下启动按钮，开始激光加工过程。
f. 加工完成后，关闭激光机的电源，并等待设备冷却后再进行维护清洁工作。
四、事故处理1. 如发生意外事故，操作人员应即将住手操作，并报告相关负责人。
2. 如发生人员伤害事故，应即将进行急救处理，并及时送医院治疗。
3. 如发生设备故障事故，应即将停机，并报修。
五、设备维护1. 定期对激光机设备进行维护保养，包括清洁镜片、调整光路等。
2. 检查激光机的冷却系统，确保正常运行。
3. 做好设备的防尘、防潮工作，保持设备的干净整洁。
六、操作人员责任1. 操作人员必须严格按照操作规程进行操作，不得擅自更改设备参数或者采取不安全的操作方式。
2. 操作人员应定期接受安全培训，提高安全意识和应急处理能力。
激光机标准操作规程
激光机标准操作规程1. 引言激光机是一种高能量、高密度的光源设备，广泛应用于材料加工、医疗、通信等领域。
为了确保操作人员的安全以及设备的正常运行，制定激光机标准操作规程是必要的。
2. 适用范围本操作规程适用于所有使用激光机的操作人员，包括设备操作、维护和保养人员。
3. 安全要求3.1 操作人员需经过专业培训，了解激光机的基本原理、操作方法和安全注意事项。
3.2 操作人员必须穿戴个人防护装备，如防护眼镜、手套和防护服等。
3.3 激光机应设置在专用房间或区域内，禁止非授权人员进入。
3.4 操作人员应定期检查激光机的安全装置，确保其正常运行。
3.5 激光机操作过程中，禁止使用金属、易燃物品等容易反射或吸收激光的物质。
4. 激光机操作步骤4.1 准备工作4.1.1 检查激光机的电源和冷却系统是否正常工作。
4.1.2 确保操作区域清洁整齐，无杂物和易燃物。
4.1.3 穿戴个人防护装备，确保安全。
4.2 启动激光机4.2.1 打开激光机主电源开关，待指示灯亮起后，按下启动按钮。
4.2.2 激光机启动后，等待预热时间，确保激光输出稳定。
4.3 调整激光参数4.3.1 根据工作要求，调整激光功率和频率。
4.3.2 根据加工材料的特性，调整激光光斑大小和聚焦深度。
4.4 进行加工操作4.4.1 将待加工材料放置到加工台上，并固定好。
4.4.2 根据加工要求，将激光头对准加工位置。
4.4.3 按下加工按钮，开始加工操作。
4.4.4 加工完成后，关闭激光输出，将加工台上的材料取下。
4.5 关闭激光机4.5.1 按下停止按钮，停止激光输出。
4.5.2 关闭激光机主电源开关。
4.5.3 检查激光机周围环境，确保无异常情况。
4.5.4 清理操作区域，保持整洁。
5. 维护和保养5.1 定期检查激光机的光路和冷却系统，确保其正常运行。
5.2 清洁激光机的镜片和透镜，避免灰尘和污染影响激光输出质量。
5.3 定期更换激光机的滤波器和冷却液，确保其性能稳定。

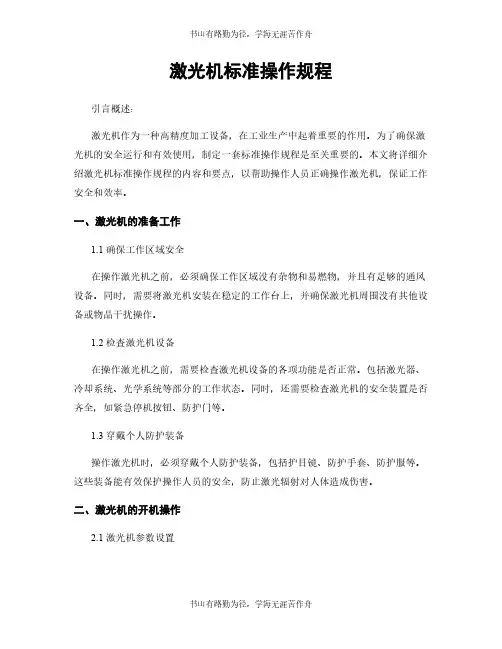

激光机标准操作规程
激光机标准操作规程引言概述：激光机作为一种高精度加工设备，在工业生产中起着重要的作用。
为了确保激光机的安全运行和有效使用，制定一套标准操作规程是至关重要的。
本文将详细介绍激光机标准操作规程的内容和要点，以帮助操作人员正确操作激光机，保证工作安全和效率。
一、激光机的准备工作1.1 确保工作区域安全在操作激光机之前，必须确保工作区域没有杂物和易燃物，并且有足够的通风设备。
同时，需要将激光机安装在稳定的工作台上，并确保激光机周围没有其他设备或物品干扰操作。
1.2 检查激光机设备在操作激光机之前，需要检查激光机设备的各项功能是否正常。
包括激光器、冷却系统、光学系统等部分的工作状态。
同时，还需要检查激光机的安全装置是否齐全，如紧急停机按钮、防护门等。
1.3 穿戴个人防护装备操作激光机时，必须穿戴个人防护装备，包括护目镜、防护手套、防护服等。
这些装备能有效保护操作人员的安全，防止激光辐射对人体造成伤害。
二、激光机的开机操作2.1 激光机参数设置在开机之前，需要根据具体工作要求设置激光机的参数，包括功率、频率、脉宽等。
根据不同的材料和加工要求，合理设置参数能够提高工作效率和加工质量。
2.2 激光器的预热激光器需要进行预热操作，以保证激光输出的稳定性和一致性。
预热时间根据激光机的型号和规格来确定，一般需要几分钟到几十分钟不等。
2.3 激光束的对准在开机之前，需要对激光束进行对准操作，确保激光束能够准确地照射到工件上。
对准过程需要注意激光束的水平和垂直度，以及激光束的焦点位置。
三、激光机的操作技巧3.1 控制激光功率和频率在操作激光机时，需要根据具体加工要求控制激光功率和频率。
过高的功率和频率可能导致材料损坏，而过低的功率和频率则会影响加工效果。
3.2 控制激光束的移动速度激光束的移动速度直接影响加工效率和质量。
在操作激光机时，需要根据材料的特性和加工要求，合理控制激光束的移动速度，保证加工效果的同时提高工作效率。
#Rofin激光器使用简明说明书
#Rofin激光器使用简明说明书
Rofin激光器使用简明说明书
控制电路板：
控制电路板主要包括：
●电源，主开关，保险，继电器，安全装置，电机保护开关
●HV启动中的高频发生器以及高压产生单元
●计算机部分包括：CPU卡，数字输入，继电器输出，脉冲坡调发生单元，一个通用的外
部控制系统接口
●键盘和显示（控制终端），控制终端可以装在任何其他本类型激光器电路板上
每日启动程序
1、打开冷却水（如果采用水冷机组，则打开水冷机组）
2、打开面板上的Q1开关
3、按下“MAINS ON”按钮
信号灯“MAINS IS ON”闪烁
激光器里的风机启动
“MAINS ON”出现在显示屏上
4、在显示屏上出现如下信息
“WATER TEST”
大约10秒后“FLAMENT ON”
大约30秒后“HV READY”
如果有错误信息出现，则排除确认后按下“RETURN”
5、按下高压开关
按下“HIGH VOLTAGE ON”按钮
“HIGH VOLTAGE IS ON”灯闪烁
激光器警告灯发光
此时激光器可以开始操作了，可以通过键盘来选择程序关激光器
1、按下“LASER BEAM OFF”键，关闭激光器光闸
2、按下“HIGH VOLTAGE(HV) OFF”关闭高压
3、按下“MAINS OFF”断开主电源
4、关闭冷水机组
5、关闭Q1开关
主要报警信号。
激光机标准操作规程
激光机标准操作规程引言概述：激光机是一种高科技设备，广泛应用于医疗、制造、通信等领域。
为了确保激光机的安全运行和有效使用，制定并遵守标准操作规程至关重要。
本文将详细介绍激光机的标准操作规程，帮助操作人员正确操作激光机，保障人身安全和设备正常运行。
一、激光机操作前的准备工作1.1 确认激光机的工作状态：在操作激光机之前，必须确认激光机的工作状态是否正常，包括激光功率、冷却系统、光路系统等是否正常运行。
1.2 检查激光机的安全设施：在操作激光机之前，要检查激光机的安全设施是否完好，包括紧急停机按钮、防护罩等是否齐全有效。
1.3 穿戴个人防护装备：操作人员在操作激光机时，必须穿戴符合标准的个人防护装备，包括防护眼镜、防护服等，确保人身安全。
二、激光机的开机操作步骤2.1 打开激光机的主电源：在确认激光机的工作状态和安全设施无误后，可以打开激光机的主电源。
2.2 启动激光机的冷却系统：在打开主电源后，要及时启动激光机的冷却系统，确保激光机的稳定运行。
2.3 启动激光机的光路系统：最后，启动激光机的光路系统，进行预热和调试，确保激光机正常工作。
三、激光机的操作注意事项3.1 避免直接暴露于激光束下：在操作激光机时，操作人员要避免直接暴露于激光束下，以免造成眼睛和皮肤损伤。
3.2 定期检查激光机的运行状态：定期检查激光机的运行状态，包括激光功率、光路系统等是否正常，及时发现并解决问题。
3.3 禁止未经授权人员操作激光机：未经培训和授权的人员严禁操作激光机，以免造成设备损坏和人身伤害。
四、激光机的关机操作步骤4.1 关闭激光机的光路系统：在结束激光机操作后，首先要关闭激光机的光路系统，避免激光束的误射。
4.2 关闭激光机的冷却系统：在关闭光路系统后，要及时关闭激光机的冷却系统，确保设备正常停机。
4.3 关闭激光机的主电源：最后，关闭激光机的主电源，完成激光机的关机操作。
五、激光机的维护保养5.1 定期清洁激光机的光路系统：定期清洁激光机的光路系统，保持光路的清洁，确保激光机的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8/22/2019
图1 罗芬独立式板条激光器
图2 罗芬紧凑式板条激光器
2.2 罗芬板条系列激光器的使用环境
罗芬板条系列激光器对操作环境的要求如下：（1）环境气温在5℃到40 ℃之间，且环境气温变化要缓慢。相对空气湿度50%，气温40 ℃，相对湿度 90%，气温20 ℃，气温必须高于露点以防止凝露，建议水冷机设定温度为 19℃到27℃之间，存放环境气温应控制在25℃到55℃之间；
2.3 罗芬板条系列激光器使用的电气要求
罗芬板条系列激光器要求电压稳定，必须为400V到480V之间的交流电， 波动范围不超过10%；频率为50Hz或60Hz，波动范围必须在1%以内，不同相之 间的电压不平衡不应超过2%，并要求在IEC60204以及NFPA79的电气规范下运 作。
8/22/2019
8/22/2019
8/22/2019
3. 小结
本次课以罗芬（Rofin）板条系列激光焊接设备为例，主 要介绍了罗芬板条激光器的使用要求和开机、关机操作流 程。
8/22/2019
4. 作业思考题
（1）对于罗芬板条系列二氧化碳激光器的存放环境有什么样 的温度要求？ （2）简要说明罗芬板条系列二氧化碳激光器的关机流程是什 么？
8/22/2019
g.激光器的模式及机床外光路调整操作：首先将激光器HV钥匙调整在手动位 置，选择“pulse”（脉冲）方式（按pulse select/F3，输入P10，可根据要 求在“pulse parameter”中修改“burst time”）。将烧光斑的有机玻璃或 木板等参考红色指示光放置好后，启动HV高压，连按两下屏幕左下角的电子 光闸绿色按钮，检查所设置的P10参数是否符合要求。关闭F8position laser，将光闸钥匙开关转到I位置，按下光闸开按钮，黄色灯亮，观察烧光 斑位置及光传输途径是否有人员及遮挡物，确认安全后，连按两下电子光闸 绿色按钮，确认光斑烧出后，关掉光闸，按F8position laser 打出红光，完 成一次烧光斑过程。
8/22/2019
（2）激光器工作气体气瓶的更换：当气瓶内压力小于30Pa时即需要购买一瓶 新气备用，待瓶内压力降至10Pa时必须更换,因为压力过低会导致激光器工作 不稳定，气瓶也需要一定的余压。需要指出的是，气瓶与减压阀之间的螺纹 为反扣，更换时应保持接口处清洁。 （3）关机顺序：关高压、关控制电源、关主电源旋钮、关保护氮气、关电柜 中空气开关。
罗芬板条系列激光器使用须知
课程名称：激光焊接工艺实践 承担源自位：浙江工贸职业技术学院8/22/2019
1. 教学目标
•
以罗芬（Rofin）板条（Slab）系列激光器为例，了解
该类型激光焊接设备激光器的操作方法和注意事项。
8/22/2019
2 罗芬板条系列激光器操作须知
2.1 罗芬板条系列激光器的常见结构
2.4 罗芬板条系列激光器的操作流程
（1）开机顺序：a.闭合电柜中的空气开关；b.打开保护氮气减压阀开 关，检查压力应在4Pa-6Pa 间；c.顺时针旋转电控柜前部主电源旋钮开关； d.按下显示屏右上角“main on”主开关，此时激光器与水冷机应同时开始工 作，主屏幕依次显示：water test-filament on-HV ready),此时检查屏幕报 警和提示栏中是否有警示信息，如有，排除后即可正常工作；e.HV启动有三 挡钥匙开关，分别是：手动、关闭、自动，根据使用情况旋转在相应位置； f.gas change required(换气）提示出现后先将激光器罩壳打开，旋开气瓶 阀 门 ， 在 显 示 屏 功 能 菜 单 上 按 “ fault/service ” F7 ， 再 按 “service/report”F6，再按“gas change”F2，激光器即开始自动换气， 换气完成后可将气瓶阀门关死。
