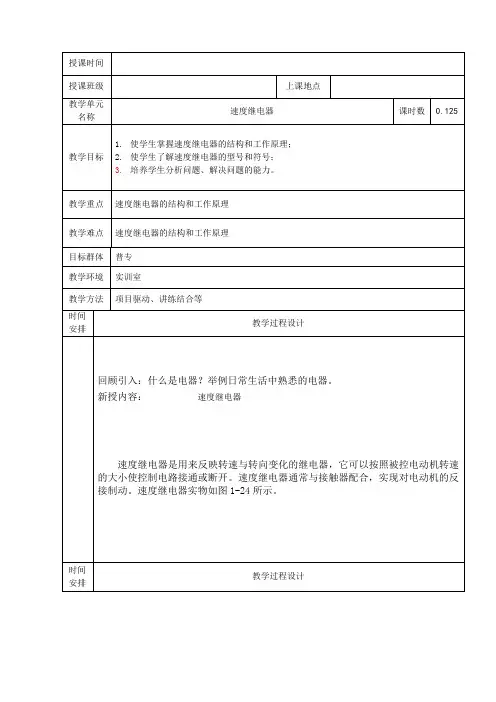

速度继电器
速度继电器
1.速度继电器的结构和工作原理从结构上看，速度继电器主要由转子、转轴、定子和触点等部分组成，如图1-25所示。
转子是一个圆柱形永久磁铁，定子是一个笼形空心圆环，并装有笼形绕组。
1-轴；2-转子；3-定子；4-绕组；5-摆杆；6、7-静触点；8、9-簧片图1-25 速度继电器结构原理图工作过程：速度继电器的转轴和电动机的轴通过联轴器相连，当电动机转动时，速度继电器的转子随之转动，定子内的绕组便切割磁力线，产生感应电流，此电流与转子磁场作用产生转矩，使定子随转子方向开始转动。
电动机转速达到某一值时，产生的转矩能使定子转到一定角度使摆杆推动常闭触点动作；当电动机转速低于某一值或停转时，定子产生的转矩会减小或消失，触点在弹簧的作用下复位。
速度继电器有两组触点(每组各有一对常开触点和常闭触点)，可分别控制电动机正、反转的反接制动。
通常当速度继电器转轴的转速达到120r/min时，触头即动作；当转速低于100r/min 时，触头即复位。
2.速度继电器的型号和符号（1）型号。
速度继电器的标志组成及其含义如下：J F Z继电器反接设计序号转速等级制动（2）电气符号。
速度继电器的图形符号及文字符号如图1-26所示。
图1-26 速度继电器图形、文字符号 3.速度继电器的选择与常见故障的处理方法速度继电器主要根据电动机的额定转速来选择。
使用时，速度继电器的转轴应与电动机同轴连接；安装接线时，正反向的触点不能接错，否则不能起到反接制动时接通和断开反向电源的作用。
速度继电器的常见故障及其处理方法如表1-12所示。
表1-12 速度继电器的常见故障及其处理方法故 障 现 象 产 生 原 因 处 理 方 法制动时速度继电器失效，电动机不能制动 1. 速度继电器胶木摆杆断裂 2. 速度继电器常开触点接触不良 3. 弹性动触片断裂或失去弹性 1. 调换胶木摆杆 2. 清洗触点表面油污 3. 调换弹性动触片作业 1.预习1.7.1教学反馈（注：教学过程设计部分可加页；表电子商务数据的概念及意义电子商务是与数据分析关系非常紧密的重要行业之一，也是数据分析广泛应用的行业之一。
继电器的分类及作用的探讨
继电器的分类及作用的探讨一、引言目前，在我国速度继电器及中间继电器的应用已非常广泛，其不但可以用来监测船舶、火车的内燃机引擎以及气体、水与风力涡轮机，而且还可以用于造纸业、箔的生产与纺织业生产上。
在船用柴油机以及很多柴油发电机组的应用中，速度继电器作为一个二次安全回路，当发生紧急情况时，可以迅速关闭引擎。
对发电机组起到有效的保护作用。
二、速度继电器（一）、速度继电器的工作原理一）、速度继电器的转子是一个永久磁铁，与电动机或者机械轴相互连接，随着电动机的旋转而旋转。
速度继电器定子与鼠笼转子相似，内部装有短路条，它也能围绕着转轴进行转动。
当转子随着电动机的转动而转动时，它的磁场和定子的短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，因此，定子随着转子的转动进而转动起来。
定子转动时带动杠杆，杠杆推动触点，使之不断闭合与分断。
当电动机的旋转方向发生改变时，继电器的转子和定子的转向也会跟着发生改变。
这时，定子就可以触動到另外一组的触点，使它们分断与闭合。
当电动机停止运转时，继电器的触点也随即恢复到原来的静止状态中。
二）、由于继电器在工作过程中是与电动机同轴的，因此，不论电动机是正转还是反转，电器的两个常开的触点，就有一个是闭合的，时刻准备实行电动机的制动。
一旦开始制动时，由控制系统的联锁触点与速度继电器的备用的闭合触点，就会形成一个电动机相序反接（也叫倒相）电路，使电动机在反接的制动下停车。
而当电动机的旋转速度接近零点时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动的状态结束。
三）、速度继电器主要应用于三相异步电动机反接制动的控制电路中，它的注意任务就是，当三相电源的相序发生改变以后，产生和实际转子转动方向相反的旋转磁场，从而产生制动力矩。
因此，使电动机在制动状态下可以迅速降低速度。
在电机转速接近零时，立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。
四）、常用的速度继电器主要有JY1型和JFZ0型两种。

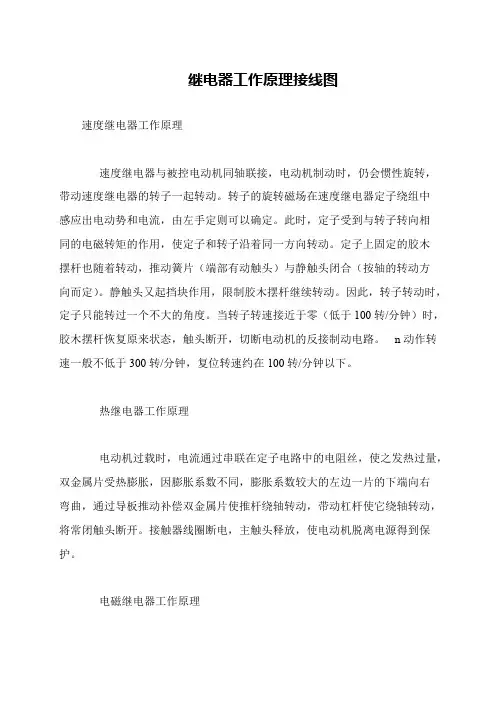

继电器工作原理接线图
继电器工作原理接线图
速度继电器工作原理
速度继电器与被控电动机同轴联接，电动机制动时，仍会惯性旋转，带动速度继电器的转子一起转动。
转子的旋转磁场在速度继电器定子绕组中
感应出电动势和电流，由左手定则可以确定。
此时，定子受到与转子转向相
同的电磁转矩的作用，使定子和转子沿着同一方向转动。
定子上固定的胶木
摆杆也随着转动，推动簧片（端部有动触头）与静触头闭合（按轴的转动方
向而定）。
静触头又起挡块作用，限制胶木摆杆继续转动。
因此，转子转动时，定子只能转过一个不大的角度。
当转子转速接近于零（低于100转/分钟）时，胶木摆杆恢复原来状态，触头断开，切断电动机的反接制动电路。
n动作转速一般不低于300转/分钟，复位转速约在100转/分钟以下。
热继电器工作原理
电动机过载时，电流通过串联在定子电路中的电阻丝，使之发热过量，双金属片受热膨胀，因膨胀系数不同，膨胀系数较大的左边一片的下端向右
弯曲，通过导板推动补偿双金属片使推杆绕轴转动，带动杠杆使它绕轴转动，将常闭触头断开。
接触器线圈断电，主触头释放，使电动机脱离电源得到保护。
电磁继电器工作原理。
速度继电器常见故障及处理方法.
速 度 继 电 器
电动
重新调节调整螺钉： （1）将调整螺钉向下旋， 弹性动触片弹性增大，速度 较高时继电器才动作 （2）将调整螺钉向上旋， 弹性动触片弹性减小，速度 较低时继电器动作
谢 谢 观 看
速度继电器常见故障及处理方法
学 校：常州高级技工学校 授课人：张鹏 陆雪影
速度继电器常见故障及处理方法
种类 故障现象 可能原因 处理方法 （1）更换胶木摆杆 （2）清洗触头表面油垢 （3）更换弹性动触片 （4）更换笼型绕组 反接制动时速 （1）胶木摆杆断裂 度继电器失效， （2）触头接触不良 电动机不制动 （3）弹性动触片断 裂或失去弹性 （4）笼型绕组开路
