工厂电气控制设备考试重点归纳
工厂电气控制设备考试重点归纳
第一章
一、判断题
1.直流电磁机构的吸力与气隙大小无关（F）
2.刀开关在接线时，应将负载线接在上端，电源线接在下端。
（F）
3.熔断器的保护特性是反时限的。
（F）
4.行程开关、限位开关、终点开关是同一种开关。
（F）
二．选择题
1.由于电弧的存在，将导致（C）
A.电路的分段时间加长
B.电路的分段时间缩
C.电路的分段时间不变
D.电路的分段能力提高
2.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（B）
A.电压继电器的线圈匝数多、导线细、电阻小
B.电压继电器的线圈匝数多、导线细、电阻大
C.电压继电器的线圈匝数少、导线粗、电阻小
D.电压继电器的线圈匝数少、导线粗、电阻大
3.通电延时型时间继电器，它的动作情况是（A）
A.线圈通电时触点延时动作，断电时触点瞬时动作
B.线圈通电时触点瞬时动作，断电时触点延时动作
C.线圈通电时触点不动作，断电时触点瞬时动作
D.线圈通电时触点不动作，断电时触点延时动作
1.什么是低压电器？常用的低压电器有哪些？
答：低压电器通常指工作在交流额定电压1200V以下、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品。
常用的低压电器有：刀开关，接触器，继电器，控制按钮，行程开关，断路器等。
2.交流接触器的铁芯端面上为什么要安装短路环？
答：其作用是在衔铁反复动作的过程中消除振动和噪声。
3.既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器呢？
答：因为热继电器是专门用于电动机的过载保护的，具有延时性，熔断器是在电气电路中起短路作用的，具有瞬时性。
所以在主电路中必须安装熔断器，防止在电路元件处于高温是时，电路电流过大，则熔断器课起到短路保护作用。
四．识图题
各低压电器的图形符号和文字符号，自己完成。
第二章
一、判断题
1.三相笼型异步电动机的电器控制线路，如果使用热继电器进行过载保护，就不必再装设熔断器进行短路保护。
（F）
2.现有四个按钮，欲使它们都能控制寄存器KM通电，则它们的动合触点应串接到KM的线圈电路中。
（F）
3.频敏变阻器的启动方式可以使启动平稳，避免产生不必要的机械冲击。
（T）
1.甲乙两个接触器，欲实现联锁控制，则应（C）
A.在甲接触器的线圈电路中串入乙接触器的动断触点。
B.在乙接触器的线圈电路中串入甲接触器的动断触点
C.在两接触器的线圈电路中互串入对方的动断触点
D.在两接触器的线圈电路中互串入对方的动合触点
2.甲乙两个接触器，若要求甲工作才允许乙接触器工作。
则应（A）
三．在乙接触器的线圈电路中串入甲接触器的动合触点
四．在乙接触器的线圈电路中串入甲接触器的动断触点
五．在甲接触器的线圈电路中串入乙接触器的动断触点
六．在甲接触器的线圈电路中串入乙接触器的动合触点
3.常用的绕线异步电动机降压启动方法是（D）
A.定子串电阻降压启动
B.星型——三角形降压启动
C.自藕变压降压启动
D.频敏变阻器启动
三、简答题
1.电动机的能耗制动控制与反接制动控制分别使用什么场合？
答：反接制动的优点是制动能力强。
制动时间短；反接制动适用于生产机械的迅速停机与迅速反向运转。
能耗制动的优点是制动电流较小，能量损耗小，制动准确，适用于要求平稳制动的场合。
２.笼型异步电动机的降压启动控制线路。
答：ａ．定子绕组串电阻（或电抗器）ｂ．星型——三角形
ｃ．自藕变压器
３.绕线式异步电动机降压启动方法
答：ａ．转子绕组串电阻
ｂ．转子绕组串频敏变阻器
四、识图题
1.ＱＳ——刀开关２.ＦＵ－－熔断器
３.ＫＭ－－接触器４.ＫＴ－－时间继电器５.ＳＢ－－按钮６.ＳＱ－－行程开关
五．设计题
课本Ｐ１１１－Ｐ１１２，没有图的找我。
第三章
一、判断题
１.车床主要用来车削外圆，内圆，端面，螺纹和定型面，也可以用钻头，铰刀，等刀具进行钻孔，镗孔，倒角，割切级切断等加工工作。
（Ｔ）
２.磨床工作台安装电磁吸盘的主要原因是它比机械固定方式牢固。
（Ｆ）
二、填空题
１.车螺纹时，为避免乱扣，要反转退刀，因此要对电动机实行正反转控制。
２.铣床是用铣刀进行加工的机床，铣床加工一般有顺铣和逆铣两种。
三、选择题
１.Ｍ７１３０型平面磨床控制线路中的欠电流继电器ＫＩｄ的作用是（Ａ）
Ａ．防止事故Ｂ．放电作用
Ｃ．退磁作用Ｄ．跳闸作用
２.Ｍ７１３０型平面磨床控制线路与电磁吸盘线圈并联的电阻的作用是（Ｂ）
Ａ减小电流Ｂ．放电作用
Ｃ．退磁作用Ｄ．分压作用
３.在机床设置“点动”环节的而只要作用是（Ｃ）Ａ．保护电动机Ｂ．有利于电动机调速Ｃ．快速启动电动机Ｄ．几个特殊零件
四、简答题
１.Ｍ７１３０型平面磨床中为什么采用电磁吸盘来夹持工件？电磁吸盘线圈为何要采用直流供电而不采用交流电源？
答：采用电磁吸盘夹紧迅速，不损伤工件，可同时夹紧多个工件和比较小的工件。
采用直流供电使产生的电磁力是一个恒定的方向，有利于控制“上磁”或“去磁”。
２.试分析组合机床滑台循环工作原理说明个行程开关的作用。
答：循环原理图
快进ＳＱ２→工进SQ3→快退→SQ4
行程开关作用：SQ1为复位，SQ2为由快进转为工进，SQ3为工进到位，SQ4起保护作用。
3，车、磨。
钻、铣、组合车床可以实现那些机械加工工艺？
答：a.车床，主要用来车削外圆、内圆、端面、螺纹和定型面，也可以用钻头、铰刀等刀具进行钻孔，镗孔，倒角，割槽级切断面等加工工艺。
b.磨床，用来实现磨外圆、磨平面及工具磨等加工工艺。
c.铣床，可以用来加工平面、斜面和沟槽等，还可以铣削直齿轮和螺旋面，还可以铣削凸轮和弧形槽。
d.钻床，可以用来进行钻孔，扩孔，铰孔，攻螺纹及修刮端面等多种加工。
e.镗床，可以实现镗孔，钻孔，铰孔及加工端面等加工工艺，
F.组合机床，可以完成钻孔，车削，扩孔，镗孔，车螺纹等加工工艺。
4.液压泵与摇臂升降电动机配合工作。
答：摇臂松开→移动→摇臂夹紧
第六章
一、分析题
三相交流电动机接通电源后，电动机不转，但有电流流过时的“嗡嗡”声，试分析其故障原因？如果是单相呢？答:三相电动机原因，这是由于三相电流中零序分量和反转分量较多，或者死机械问题造成。
可能的原因有：三相电源欠相，一相绕组断线，匝间短路，机械卡死。
单相电动机，可能是由于副绕组回路断线，主绕组断线，或电容容量变小等。
工厂电气控制技术复习题
工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。
wq

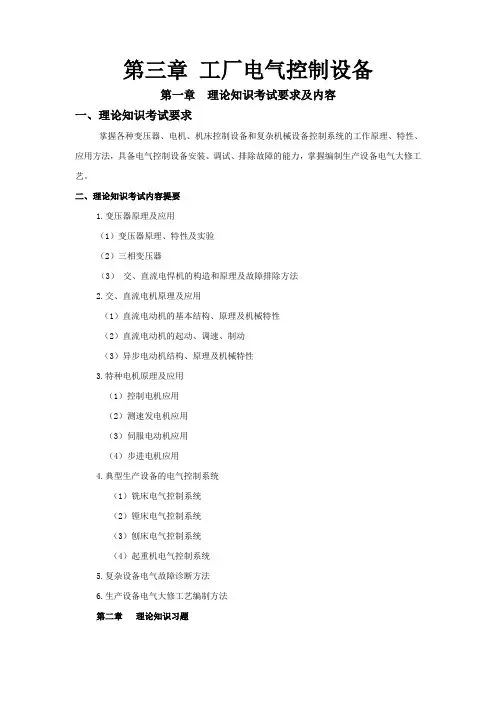

第三章工厂电气控制设备第一章理论知识考试要求及内容一、理论知识考试要求掌握各种变压器、电机、机床控制设备和复杂机械设备控制系统的工作原理、特性、应用方法，具备电气控制设备安装、调试、排除故障的能力，掌握编制生产设备电气大修工艺。
二、理论知识考试内容提要1.变压器原理及应用（1）变压器原理、特性及实验（2）三相变压器（3）交、直流电悍机的构造和原理及故障排除方法2.交、直流电机原理及应用（1）直流电动机的基本结构、原理及机械特性（2）直流电动机的起动、调速、制动（3）异步电动机结构、原理及机械特性3.特种电机原理及应用（1）控制电机应用（2）测速发电机应用（3）伺服电动机应用（4）步进电机应用4.典型生产设备的电气控制系统（1）铣床电气控制系统（2）镗床电气控制系统（3）刨床电气控制系统（4）起重机电气控制系统5.复杂设备电气故障诊断方法6.生产设备电气大修工艺编制方法第二章理论知识习题一、填空题1. 变压器的器身主要由_________和_______两大部分组成。
2. 变压器额定容量的单位是_________。
3.变压器的作用是改变交流电压、电源、______、相位和电器隔离。
4.电源电压降低时，变压器的铁损耗_________。
5.变压器一次侧绕组匝数不变时，二次侧绕组匝数越多，其变比越________。
6.用变压器改变某一固定阻抗值时，等效阻抗与变压器________成正比。
7.变压器的运行特性主要有________特性和_________特性。
8.变压器运行时的主要性能指标是_________和_____________。
9.变压器带电容性负载时，输出电流越大，输出电压越___________。
10.变压器的铜损耗与输出___________成正比。
11.三相变压器的磁路系统可分为三相变压器组和_______________。
12.国家标准规定三相电力变压器的联接组分别有Yy0、Yyn0、YNy0、Yd11和________等五种13.变压器并联运行的首要条件是_______________必须相同。
《电气工厂控制》复习汇总
第1章1.1电器电器是一种能够根据外界信号的要求，自动或手动地接通或断开电路，断续或连续地改变电路参数，实现电路或非电对象的切换、控制、保护、检测、变换和调节作用的电气设备。
低压电路：通常是指工作在交流额定电压1200V以下，直流额定电压1500V及以下的电路中，起通断、保护、控制或调节作用的电器.常用的低压电器：有刀开关、接触器、继电器、控制按钮、行程开关、断路器.注意：安全电压36V以下。
保护电器短路保护：熔断器（保护发电设备）过载保护：热继电器（保护用电设备）1.2电磁机构其作用是将电能转换成机械能，带动触点闭合或断开，实现对电路的接通与分断控制。
由线圈、铁芯（静铁芯）、衔铁（动铁芯）、铁轮和空气隙主要组成。
气隙：衔铁与静铁的距离.铁芯交流铁芯：硅钢片叠加（每块铜片之间是绝缘的，为了减少涡流）直流铁芯：整块铸铁或铸钢电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少，导线粗。
交流线圈：短而粗、有骨架。
直流线圈：细而长，无骨架。
1、直流线圈通交流：就会形成涡流，产生热量，热量过高就烧掉线圈2、交流线圈通直流：相当于短路，直接烧线圈（通直就是直接）直流电磁铁仅有线圈发热，所以线圈匝数多、导线细，制成细长型，且不设线圈骨架，线圈与铁芯直接接触，利于线圈的散热.交流电磁铁由于铁芯和线圈均发热，所以线圈匝数少，导线粗，制成短粗型，线圈没有骨架，且铁芯与线圈隔离，利于铁芯和线圈的散热.吸力特征：①交流电磁机构：F为常数（就是不变），即F与工作气隙的大小无关。
由于磁通量不变，故流过线圈的电流工随气隙磁阻（工作气隙S）的变化成正比例变化②直流电磁机构：对于直流线圈，当电压U及线圈电阻R不变时，流过线圈的电流工不变。
电磁吸力F与工作气隙的平方成反比弹簧弹力大：使触点接触不良弹力小：触点起不到开关作用，延缓断开时间交流电磁铁铁芯短路环作用：（只能用在交流电路中）①减少振动和噪声②延长使用寿命1.2.3电弧的产生与灭弧方法当触点断开时，如果电路中的电压超过10-20V或电流超过80-100mA，在断开的两个触点三间将出现强烈的火花。
工厂电气控制题库
一、填空题1. 触头的工作状态可分为闭合状态、闭合过程、分断过程。
2. 低压电器按控制对象分为低压配电电器和低压控制电器。
3•低压断路器的脱扣装置有电磁脱扣器，热脱扣器，欠电压脱扣器。
4. 电磁机构的组成是吸引线圈、铁心和衔铁。
5. 位置开关包括行程开关、限位开关、和微动开关。
6•将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为直接起动。
7. 机床设备中停车制动的控制方式有机械制动和电气制动。
8. 熔断器在电路中主要起短路保护作用。
9. 起重机要安全可靠的工作，对电气控制电路要求具有完善的—保护环节和互锁环节。
10. PLC按结构分为整体式PLC和模块式PLC11. 磨床的运动形式包括主运动、进给运动、辅助运动。
12. PLC编程主要使用的两种基本类型的语言是梯形图和语句表。
13. 同一电器的各个部件在图中可以不画在一起的图是电气原理图。
14. 为避免正反转接触器同时得电动作，线路通常采取联锁控制。
15. 时间继电器按延时方式分为通电延时型和断电延时型。
16. 桥式起重机下放重物时，一般采用倒拉反接制动。
17. 星形一三角形减压起动只适用正常工作时定子绕组为三角形联结的电动机。
18. PLC主机内部的存储器分为系统程序存储器和用户存储器两种类型。
19. 低压电器按动作性质分为自动切换电器和非自动切换电器（手动电器）。
20. 触头的结构形式有桥式触头和指形触头两种。
21. 笼型感应电动机起动方式有直接起动与降压起动两种。
22. 低压断路器又称自动开关。
23. 电气控制系统的停止按钮通常选用红色。
24. 电梯由机械和电气两大系统组成。
25. 热继电器主要用于电动机的过载保护。
26. 电气原理图一般分主电路和辅助电路两部分。
27. PLC输入继电器的作用是专用于接收和存储外部输入驱动信号。
28. 使用热继电器作过载保护的控制线路，必须要有短路保护。
29. 桥式起重机通常分为单主梁和双梁起重机两类。
工厂电气控制与PLC复习要点080104
工厂电气控制复习要点试卷形式：一、判断题（5题，共10分）二、填空题（每空1分，共15分）三、简答与分析题（3题，6分+8分+8分=20分）四、设计题（每题10分，共40分）五、综合题（1题，15分）第一部分：常用低压电器1、电器的定义与分类按工作电压分——低压电器与高压电器。
（交流、直流多少伏）按用途分——控制电器、主令电器、保护电器、配电电器和执行电器。
（能举例说明）2、交直流电磁铁铁心及线圈在结构上的区别？为什么这样做？3、断路器的作用、结构与工作原理（重点：与普通开关的区别）。
4、熔断器的作用、工作原理及保护特性、熔断器的选择（熔体额定电流的选择）、图形文字符号。
5、控制按钮、行程开关的使用及图形文字符号。
6、、时间继电器的作用、分类、符号表示。
7、热继电器的作用、结构与工作原理、选用及符号。
8、速度继电器的作用、符号。
9、热继电器与熔断器为什么要配合使用？10、电气控制系统中常用的保护环节及实现所用的元器件？第二部分：电气控制的基本线路1、单向全压起动控制线路（P86、图2-2-2）、正反转控制线路（P90、图2-3-2、2-3-3、2-3-4）、自动往复行程控制线路（P94、图2-4-3）的设计与工作原理。
2、顺序控制3、两地控制4、常用的减压起动方法？定子串电阻（P104-106、图3-1-5、3-1-6、3-1-7）、星—三角换接减压起动控制电路（P108-109、图3-1-11、3-1-12）。
5、常用的电气制动控制方法？单向反接制动（P125、图3-3-2）、时间原则及速度原则的单向能耗制动（P130、图3-3-7，多媒体课件）、可逆运行的能耗制动控制线路。
（多媒体课件）第三部分：典型生产机械的控制线路1、车床（C650，重点：主轴正反转+反接制动，CA6140）2、铣床（X62W，重点：主轴两地控制+正反转+反接制动）第四部分：PLC1、S7-300的结构与组成，常用的编程方法？2、输入输出继电器、辅助继电器、定时器的作用及使用注意事项。
电控常考知识点总结
电控常考知识点总结一、电控系统概述电控系统是指利用电子技术和控制技术对机电系统进行控制的一种系统。
它具有自动化、高效、智能化等特点，广泛应用于工业生产、交通运输、家电、医疗设备等领域。
电控系统是现代工业自动化的重要组成部分，对于提高生产效率、降低能耗、改善产品质量等方面起到了重要作用。
二、传感器传感器是电控系统中的重要部件，它能够将物理量、化学量、生物量等非电信号转换为电信号，用于监测、控制和反馈。
电控系统中常用的传感器有温度传感器、压力传感器、光电传感器、红外传感器、湿度传感器等。
传感器的选型和安装位置对电控系统的性能和稳定性具有重要影响。
三、执行器执行器是电控系统中的另一重要部件，它能够根据控制信号执行相应的动作。
电控系统中常用的执行器有电动阀、电动机、液压缸、气动缸等。
执行器的性能直接影响到系统的响应速度、精度和稳定性。
四、信号调理信号调理是指对传感器输出的信号进行放大、滤波、滤波、补偿、数字/模拟转换等处理，以满足控制系统的要求。
信号调理的质量和稳定性对于系统的准确性和可靠性至关重要。
五、自动控制原理自动控制原理是电控系统设计的基础，它包括反馈控制、前馈控制、比例控制、积分控制、微分控制等。
这些原理可以帮助工程师设计出性能良好、稳定可靠的电控系统。
六、PLCPLC（可编程逻辑控制器）是一种专门用于工业自动化控制的计算机控制系统。
它可实现逻辑运算、定时、计数、数据处理等功能，具有可编程、稳定可靠、易于扩展等特点。
在电控系统中，PLC常用于控制和监测各种生产设备及工艺过程。
七、HMIHMI（人机界面）是指人与机器之间的交互界面，它可以实现人机交互、数据监测、控制调节等功能。
在电控系统中，HMI常用于显示实时数据、报警信息、操作界面等，并可通过触摸屏、键盘、鼠标等设备与系统进行交互。
八、通讯网络通讯网络是电控系统中各种硬件设备之间进行数据交换和通讯的媒介。
常用的通讯网络包括以太网、Modbus、Profibus、CAN等。
《工厂电气控制》试卷3
《电气控制设备》复习试卷(三)一．填空题（每格1分，共20分）1．熔断器型号RL1—15/2，R表示，L表示。
2．低压断路器用作电源总开关或电动机的控制开关时，在电源进线侧必须加装开关或等，以明显的断开点。
3．凸轮控制器操作时，手轮不能转动，应逐级启动，防止电动机的过大。
停止使用时，应将手轮准确在停在位。
4．交流接触器的触头按通断能力可分为和。
5．热继电器的形式有多种，其中式应用最多。
6.一般情况下，热继电器热元件的整定电流为电动机额定定电流的倍。
7．能耗制动又称，是当电动机切断交流电源后，立即在定子绕组的任意两相中通入，迫使电动机迅速停转的方法。
8．定子绕组串接电阻降压启动是在电动机启动时，把电阻串接在电动机与电源之间，通过电阻的分压作用来降低定子绕组上的启动电压。
待电动机启动后，再将电阻，使电动机在下正常运行。
9.电动机在运行过程中，常用的保护措施有保护、保护，过流保护、过压保护、失压保护、断相保护等。
10.电气设备的维修包括和两方面。
二.判断题（每题2分，共20分）1．在电动机控制线路中，熔断器既可以作短路保护电器使用，也可以作过载保护电器使用。
（）2.HK系列刀开关可以垂直安装，也可以水平安装。
（）3．按下复合按钮时，其常开触头和常闭触头同时动作。
（）4．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态.( )5．时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
( )6．JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
( )7.延边△形降压启动时，电动机每相定子绕组承受的电压等于△形接法时的相电压。
( )8.通过主电路和辅助电路中的电流相等。
( ) 9．短接法既适用于检查控制电路的故障，也适用于检查主电路的故障。
（）10．CA6140车床的主轴电动机M1因过载而停转，热继电器KH1是否复位，对冷却泵电动机M2和刀架快速移动电动机M3的运转无任何影响。
（）三．选择题（每题3分，共20分）1．一个额定电流等级的熔断器可以配用（）个额定电流等级的熔体。
江苏大学工厂电气控制重点
江苏大学工厂电气控制重点1.一般电器可有哪两部分从组成？常用电器分类时，按其工作电压可以分为哪两类电器？按其在电路中所起的作用，又可分为哪两类电器？电器=感测部件+执行部件按其工作电压可以分为：○1高压电器○2低压电器电器在电路中所起作用分为：○1控制电器○2保护电器2.简述电磁式电器中电磁机构的作用？电磁机构一般由那些部分组成？电磁机构的作用：将电磁能转换为机械能，带动触电动作，实现电路的接通或分断。
电磁机构=线圈+铁心+衔铁3.电流线圈和电压线圈各有什么特点？应如何将它们接入线路？电流线圈（串联）：线圈粗、匝数少电压线圈（并联）：线圈细、匝数多4.何谓电磁机构的吸力特性和反力特性？它们应如何配合？吸力特性：F at与δ的关系曲线反力特性：F r与δ的关系曲线配合：吸合过程：吸力始终大于反力，但不能过大或过小（过大→弹跳，过小→不可靠）释放过程：反力大于吸力5.试述直流电磁机构和的结构特点，试画出其电流特性和吸力特性曲线。
直流电磁机构：铁芯（软钢）不发热，直流线圈高、薄，不设线圈骨架易于散热交流电磁机构：铁芯和线圈都发热，交流线圈矮、厚，设骨架。
6.什么是触点的超行程？有什么作用？超行程：活动铁芯从触点刚接触后继续移动的这段距离。
作用：保证触点可靠地接触7.什么是触点的初压力？其作用是什么？当动、静触点刚刚接触时，由触点弹簧产一个压力，称为初压力作用：减小接触电阻8.交流电磁铁上的短路环的作用是什么？主磁通和短路环的磁通不同时为零，衔铁与铁芯牢牢吸合，消除振动。
9.触点由哪几种接触形式？各有什么特点？○1点接触：两个半球或一个半球与一个平面形触点构成，常用于电流较小的电器中○2线接触：接触区域是一条直线或一条窄面，允许通过的电流较大○3面接触：两个平面形触点相接触，可以通过很大的电流，镶有合金10.触点电阻由哪两部分构成？影响接触电阻的主要因素有那些？触点电阻=收缩电阻+表面膜电阻影响接触电阻的因素：①接触压力；②触头材料；③接触形式○4接触表面状况；○5温度11.电弧是如何产生的？动、静触点脱离接触时，被断开电路的电流（80～100 mA）、电压（10～20 V）超过某一数值时，触点间隙就会产生电弧12. 电路分断产生的电弧对电路有什么影响？有哪些常用的灭弧方法？它可以为电路中的磁能的泄放提供通路，从而降低电路开断时的过电压；另一方面，它延迟电路的开断、烧损触头，在严重的情况下可能引起开关电器着火和爆炸。
[宝典]工业电气控制技术复习常考简答题.docx
2.3电磁机构的吸力特性和反力特性要如何配合才能保证其可靠工作？什么是返I叫系数(或恢复系数)？答：电磁机构在衔铁的吸合过程中，吸力必须大于反力，但不宜过人，否则会影响电器的机械寿命，即在图屮的直流吸力特性Illi线1或交流吸力特性曲线2应高于反力特性曲线3。
而在衔铁禅放时，其反力必须大于剩磁吸力才能保证衔铁可靠释放，因此要求电磁机构的反力特性必须介于电磁吸力特性和剩磁吸力特性之间，如图所示。
复归值Xr与动作值Xo之比称为返冋系数(或恢复系数) 电磁机构的返回系数一燉小于lo2.6能否将交流电磁线圈接入对应的直流电压源，将直流电磁线圈接入对应的交流电压源？为什么？答：不能。
由于交流电磁线圈的内阻很小，所以会产牛很大电流，使线圈烧毁；由于直流电磁线圈的诙心由硅钢片叠成，当接入交流电压源时会产生较大的涡流，使恢心损耗变大，而直流电磁线圈的铁心不发热，会使线圈因过热而烧坏。
2.21.把触头设计成双断开桥式结构有什么好处？答：静触点和动触点在弧区内产生磁场，根据左手定则，电弧电流均将受到指向外侧方向的电磁力的作用，使电弧向外侧移动。
一方面使电弧拉长，另一方面使电弧温度降低，冇助于电弧熄灭。
两处断开点相当于两对电极，若要使该处电弧熄灭后重燃需要 2 (150?250) V的电压，而通常低压电器断点间的电压达不到此值，实际上起到了灭弧的作用。
附?灭弧的方法及所针对的对象。
(1)简单灭弧低压电器中的刀开关和直动式交流接触器均为简单灭弧。
(2)磁吹灭弧装置可丿IJ于低压直流和交流接触器屮。
(3)弧罩与纵缝灭弧装置此方式既可用于灭直流电弧也可用于灭交流电弧。
这种灭弧装置多用于低压开关电器, 也可用于3?10kV的高压开关电器。
(4)栅片灭弧装置适川于高、低压直流和交流开关电器，以低压交流开关电器用得较多。
(5)固体产气灭弧装置主要用于高、低压熔断器(6)石英砂火弧装置主要用于高、低压熔断器。
(7)油吹灭弧装置这种方法一般用于高压电器屮，如汕开关。
(建筑电气工程)工厂电气控制技术主要复习内容精编
（建筑电气工程）工厂电气控制技术主要复习内容工厂电气控制技术主要复习内容在生产实践环节中，对机械设备进行自动控制的电气控制系统主要是（继电器——接触器控制系统）。
继电器——接触器控制系统主要由（继电器）、（接触器）、（按钮）、（行程开关）等电器元件组成。
电磁机构由（电磁线圈）、铁心（静铁心）、衔铁（动铁心）、极靴、铁轭和空气隙等组成。
电磁机构中的（线圈）、（铁心）在工作状态下是不动的；（衔铁）则是可动的；通过（衔铁）的动作过程将（电磁能）转换为（机械能）带动（触点系统）动作，由于（触点系统）动作后（触点状态）发生了改变，即可对电路中其他电器或电路进行（接通）或（分断）的控制。
在控制电路中以串联方式连接的电磁机构类型的电器称为（电流型电器）。
在控制电路中以且联方式连接的电磁机构类型的电器称为（电压型电器）。
串联型电磁机构的电磁线圈的主要特征是（线圈导线粗）、（线圈匝数少）、（线圈内阻值小）。
且联型电磁机构的电磁线圈的主要特征是（线圈导线细）、（线圈匝数多）、（线圈内阻值大）。
在表示电磁机构的工作情况时常用电磁机构的（吸力特性）和（反力特性）来表示。
影响电接触工作情况的主要因素是触点的（接触压力）和（接触电阻）。
电接触形式主要有（点接触）、（线接触）和（面接触）三种形式。
电磁机构中相对应的动、静触点之间最终打开的距离称为（触点开距），也叫做（触点行程）。
触点弹簧压缩的距离称为触点的（超行程）。
即：从动、静触点刚刚开始接触到触点压紧后动触点（继续压紧）的距离。
动、静触点完全闭合后动触点不再继续压紧时的触点压力称为（终压力）。
磁吹式灭弧装置是借助（电弧）和（弧隙磁场）相互作用而产生的（电磁力）实现灭弧的装置。
低压电器是指工作在交流（1200V）、直流（1500V）电压以下的各种电器以及电气设备。
低压电器的用途是对供电、用电系统进行（开关）、（控制）、（保护）和调节。
低压电器根据其控制对象的不同，分为（配电电器）和（控制电器）俩大类。
