工厂电气控制技术试题
工厂电气控制技术试题库
一、判断(共计50分,每题2.5分)1、选用熔断器时，熔断器的额定电流值应与熔体的额定电流值相等。
A. 正确正确:【B】2、一定规格的热继电器，其所装的热元件规格可能是不同的。
A. 正确正确:【A】3、没有灭弧罩的刀开关，可以切断负荷电流。
A. 正确正确:【B】4、F系列可编程序控制器辅助继电器用T表示。
A. 正确正确:【B】5、直流电磁铁励磁电流的大小与行程成正比。
A. 正确正确:【B】6、F系列可编程序控制器地址是按十进制编制的。
A. 正确正确:【B】7、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
A. 正确8、闸刀开关可以用于分断堵转的电动机。
A. 正确正确:【B】9、F系列可编程控制器内部元件计数器为加法计数器，当计数器接通后，从设定值一直减到零时，计数器线圈有电，相应触点动作。
A. 正确正确:【B】10、F系列可编程序控制器梯形图规定元件的地址必须在有效范围内。
A. 正确正确:【A】11、辅助继电器、计时器、计数器、输入和输出继电器的触点可使用无限次。
A. 正确正确:【A】12、在选用“热继电器”作为保护性电器元件的时候，其“额定电流值”要大于被保护的电器（例如：电动机）的额定电流值。
A. 正确正确:【A】13、热继电器的额定电流就是其触点的额定电流。
A. 正确正确:【B】14、可编程序控制器的程序由编程器送入处理器中的控制器，可以方便地读出、检查与修改。
正确:【B】15、按钮的作用就是按动按钮后用来接通电动机的电路的。
A. 正确正确:【B】16、可编程序控制器是一种专门在工业环境下应用而设计的数字运算操作的电子装置。
A. 正确正确:【A】17、因为“自动开关”已经具有多种保护功能，所以在控制电路中可以只采用自动开关来对电路或电气设备进行保护。
A. 正确正确:【A】18、可编程序控制器编程简单，操作方便，维修容易，易发生操作失误。
A. 正确正确:【B】19、长动和点动的主要区别在于松开启动按钮后，电动机能否继续保持得电运转的状态。
工厂电气控制技术习题库
课题一一、填空题1、低压开关主要用于__________、___________以及___________和_________电路。
2、常用的低压开关的主要类型有________、____________、___________等。
3、HK系列开启式负荷开关一般应__________________安装在控制屏或开关板上，不能________装，接线时____________和____________不能反接。
4、HK系列开启式负荷开关适用于接通或断开有_________而无_________的电路。
5、组合开关多用于在机床电气控制线路中作为电源的__________，也可以作为不频繁的_______和_____________电路、__________和___________等用。
二、判断题1、低压开关可以用来直接控制任何容量的电动机的启动、停止和正反转。
（）2、HK系列开启式负荷开关不宜分段有负载电路。
（）3、HK系列开启式负荷开关若带负载操作时，动作越慢越好。
（）4、HK系列开启式负荷开关的安装，除垂直安装外，也可以倒装或横装。
（）5、组合开关可用作频繁的接通或断开电路，换接电源和负载。
（）三、选择题1、低压开关一般为____________A、非自动切换电器B、自动切换电器C、半自动切换电器2、功率小于___________电动机的控制电路仍可采用HK系列开启式负荷开关。
A、5.5KWB、7.5KWC、10KW3、DZ5-20型自动空气开关的电磁脱扣器用作__________A、过载保护B、短路保护C、欠压保护四、问答题1、常用低压开关有哪几种？2、安装HK系列开启式负荷开关时应该注意些什么？3、自动空气开关具有什么特点？其用途是什么？一、填空题1、使用时，熔断器_________接在所保护的电路中。
2、熔断器主要由_________、___________、__________三部分组成。
工厂电气控制技术(习题)
第一章常用低压电器习题1-1判断题（正确的打√，错误的打×）1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。
（）1-1-2 交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。
（）1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密，不发生振动动与噪声。
（）1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。
（）1-1-5 低压断路器又称为自动空气开关。
（）1-1-6 只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）1-1-7 直流电磁铁励磁电流的大小与行程成正比。
（）1-1-8 熔断器的保护特性是反时限的。
（）1-1-9 低压断路器具有失压保护的功能。
（）1-1-10 一定规格的热继电器，其所装的热元件规格可能是不同的。
（）1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。
（）1-1-12 热继电器的额定电流就是其触点的额定电流。
（）1-1-13 热继电器的保护特性是反时限的。
（）1-1-14 行程开关、限位开关、终端开关是同一种开关。
（）1-1-15 万能转换开关本身带有各种保护。
（）1-1-16 主令控制器除了手动式产品外，还有由电动机驱动的产品。
（）1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。
（）1-2 选择题（将正确答案的序号填入括号中）1-2-1 关于接触电阻，下列说法中不正确的是（）。
A 由于接触电阻的存在，会导致电压损失B由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠1-2-2 为了减小接触电阻，下列做法中不正确的是（）。
A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在，将导致（）。
A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（）。
工厂电气控制技术复习题
工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。

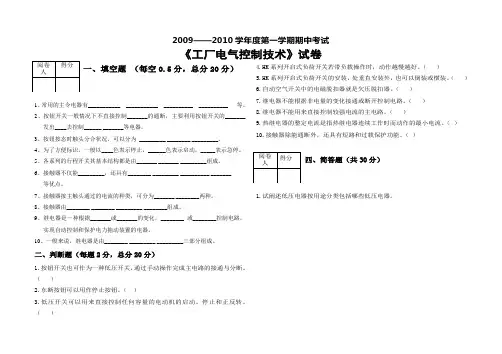

工厂电气控制技术期中试卷
《工厂电气控制技术》试卷一、填空题（每空0.5分，总分20分）1、常用的主令电器有___________ ___________ __________ __________ 等。
2、按钮开关一般情况下不直接控制_______的通断，主要利用按钮开关的_______发出____去控制______ _______等电器。
3、按钮按态时触头分合状况，可以分为_________ ________ _________。
4、为了方便标识，一般以____色表示停止，______色表示启动，_____表示急停。
5、各系列的行程开关其基本结构都是由_______ _______ _________组成。
6、接触器不仅能_________，还具有________ _________ __________ _______等优点。
7、接触器按主触头通过的电流的种类，可分为_______ ________两种。
8、接触器由________ ________ _________ ________组成。
9、继电器是一种根据_______或_______的变化，________ 或________控制电路，实现自动控制和保护电力拖动装置的电器。
10、一般来说，继电器是由________ _________ _________三部分组成。
二、判断题（每题2分，总分20分）1.按钮开关也可作为一种低压开关，通过手动操作完成主电路的接通与分断。
（）2.东断按钮可以用作停止按钮。
（）3.低压开关可以用来直接控制任何容量的电动机的启动、停止和正反转。
（）4.HK系列开启式负荷开关若带负载操作时，动作越慢越好。
（）5.HK系列开启式负荷开关的安装，处垂直安装外，也可以倒装或横装。
（）6.自动空气开关中的电磁脱扣器就是欠压脱扣器。
（）7.继电器不能根据非电量的变化接通或断开控制电路。
（）8.继电器不能用来直接控制较强电流的主电路。
（）9.热继电器的整定电流是指热继电器连续工作时而动作的最小电流。
工厂电气控制技术
1、一定规格的热继电器，其所装的热元件规格可能是不同的。
A. 正确错误:【A】2、可编程序控制器是一种专门在工业环境下应用而设计的数字运算操作的电子装置。
A. 正确错误:【A】3、“限位开关”就是依靠运动中的机械机构的机械碰撞或推压后而改变其内部触点状态的控制电器。
A. 正确错误:【A】4、F系列可编程序控制器辅助继电器用T表示。
A. 正确错误:【B】5、按钮的作用就是按动按钮后用来接通电动机的电路的。
A. 正确错误:【B】6、F系列可编程序控制器地址是按十进制编制的。
A. 正确错误:【B】7、闸刀开关可以用于分断堵转的电动机。
A. 正确错误:【B】8、热继电器的额定电流就是其触点的额定电流。
A. 正确错误:【B】9、F系列可编程序控制器梯形图规定元件的地址必须在有效范围内。
A. 正确错误:【A】10、在选用“热继电器”作为保护性电器元件的时候，其“额定电流值”要大于被保护的电器（例如：电动机）的额定电流值。
A. 正确错误:【A】11、闸刀开关可以用于分断大容量的电动机。
A. 正确错误:【B】12、F系列可编程控制器内部元件计数器为加法计数器，当计数器接通后，从设定值一直减到零时，计数器线圈有电，相应触点动作。
A. 正确错误:【B】13、选用熔断器时，熔断器的额定电流值应与熔体的额定电流值相等。
A. 正确错误:【B】14、可编程序控制器的程序由编程器送入处理器中的控制器，可以方便地读出、检查与修改。
A. 正确错误:【B】15、没有灭弧罩的刀开关，可以切断负荷电流。
A. 正确错误:【B】16、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
A. 正确错误:【B】17、如果只有 EJP而无 CJP指令时，则作为 END指令处理。
A. 正确错误:【A】18、继电器属于手动电器。
A. 正确错误:【B】19、长动和点动的主要区别在于松开启动按钮后，电动机能否继续保持得电运转的状态。
工厂电气控制技术期末考试A卷试题及答案
工厂电气控制技术期末考试试题及答案一、填空题（20 X 1=20）1 .低压电器是指额定电压交流1200V 及以下；直流 1500V 及以下，在电路中起通断、控制、 保护、检测和调节作用的电气设备。
电磁机构的工作特性包括 吸力特性 和反力特性 两种。
10.自耦变压器降压起动方式适用于大容量电动机的不频繁起动场合，电动机起动电流.熔体的额定电流是指在规定工作条件下，长时间通过熔体不熔断的最大电流值。
按下复合按扭时，其常开和常闭触头同时动作。
接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
2.3. 三相异步电动机直接起动时的起动电流可达其额定电流的 6〜7 倍。
4. 三相变压器的容量分别与电压 和 电流之间成正比。
5. 在电动机控制线路中，实现过载保护的电器是6. 熔断器主要由三部分组成。
7. 接触器按主触头的电流种类，分为 两种。
8. 电磁抱闸制动器分为制动型和制动型两种。
9. 交流接触器主要由三个部分组成的限制是依靠自耦变压器的作用来实现的。
二、判断题（10X 1=10）1、低压电器既可以实现对建筑物中的照明控制，也可以实现对水泵、风机的运行控制。
（ 2、 低压电器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。
（3、 由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
4、接触器可起欠压、失压保护作用，两者的保护原理是一样的。
5、 电动机的额定转速必须在750〜1 500 r / rnin 的范围内。
6、刀开关是低压控制电器。
7、 9、10、串励电动机电力制动的方法只有能耗制动和反接制动两种。
三、选择题（10X 1=10）1、低压电器的主要用途是（）。
A．实现建筑物内的照度控制．用于电能的产生、输送、分配和控制C．实现电气元件的线路连接．用于交流电动机的速度转换2、三相交流异步电动机的点动控制主要用于（）。
A．实现对生产设备的条件控制．实现对生产设备的自锁控制C．实现对生产设备的手动调整．实现对生产设备的顺序控制3、熔断器串接在电路中主要用作A. 短路保护B. 过载保护C. 欠压保护4、按扭帽的颜色和符号标志是用来（A. 注意安全B. 引起警惕C. 区分功能5、属双速异步电动机接线方法的是（）。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A
《工厂电气控制技术》考试A卷题号一二三四五总分得分阅卷人得分阅卷人一、填空题(本大题共10小题，每空1分，共30 分)1、电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。
2、电磁机构中的_____________是静止不动的，只有_______________是可动的。
3、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
4、车床的主运动是____________，平面磨床的主运动是____________，摇臂钻床的主运动是，万能铣床的主运动是。
5、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示__ ___按钮，_____色表示_____按钮。
6、电气控制线路原理图一般可分为和两部分。
原理图中元件触头的开闭是以时的状态画出。
7、三相异步电动机降压起动方法有________ __、__________、____________ 等。
8、速度继电器主要用于笼型异步电动机的___________控制，一般速度继电器触点复位转速在_____________以下。
9、接触器型号CZ 18-40，三段表示的意义分别为、、。
10、时间继电器通电延时闭合动合触头符号是___________，通电延时断开动断触头符号是______________。
得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。
（）2、熔断器的保护特性是反时限的。
（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。
（）4、速度继电器的触点状态决定于线圈是否得电。
（）5、中间继电器触点较多，主要用于转换控制信号。
（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。
（）7、闸刀开关可以用于分断堵转的电动机。
（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。
