手机屏幕表面划痕检测系统研究
手机检测报告单
手机检测报告单1. 基本信息•检测对象：手机•品牌：[品牌名称]•型号：[型号]•检测时间：[日期]2. 检测项目2.1 硬件检测2.1.1 外观检测•外壳状况：[描述外壳状况，如划痕、破损等]•按键功能：[描述按键的功能是否正常]•屏幕状况：[描述屏幕是否完整、有无破碎]2.1.2 性能检测•处理器：[描述处理器型号和性能]•内存：[描述内存容量和状况]•存储空间：[描述存储空间容量和状况]•电池：[描述电池容量和使用状况]2.2 软件检测2.2.1 操作系统•操作系统版本：[描述操作系统版本信息]•系统稳定性：[描述系统运行是否稳定，是否有卡顿、崩溃问题] 2.2.2 网络连接•Wi-Fi：[描述Wi-Fi连接是否正常，信号强度如何]•蓝牙：[描述蓝牙连接是否正常]•移动网络：[描述移动网络连接是否正常]2.2.3 功能测试•拍照功能：[描述摄像头拍照效果]•录像功能：[描述摄像头录像效果]•多媒体播放：[描述多媒体播放功能，如音乐、视频等]•传感器：[描述传感器功能是否正常]3. 检测结果3.1 硬件检测结果根据硬件检测项目的检测情况，整体评估如下：•外观检测：[描述外观检测结果和建议]•性能检测：[描述性能检测结果和建议]3.2 软件检测结果根据软件检测项目的检测情况，整体评估如下：•操作系统：[描述操作系统检测结果和建议]•网络连接：[描述网络连接检测结果和建议]•功能测试：[描述功能测试结果和建议]4. 结论根据对手机的综合检测，分析结果如下：•手机整体状况良好，硬件和软件表现正常。
•鉴于目前市场上的新产品和技术不断更新，建议根据手机的使用需求和预算，考虑是否升级到新款手机。
5. 注意事项•请妥善保管手机，避免磕碰摔落，以防机身损坏。
•定期清理手机内存和垃圾文件，以保持良好的系统性能。
•注意防止手机过热，避免长时间高负荷使用。
以上是对手机进行检测的报告单，希望能对您有所帮助。
如有任何问题或需要更多信息，请随时联系我们。
屏幕膜划痕修复液的工作原理
屏幕膜划痕修复液的工作原理屏幕膜划痕修复液是一种可以修复手机、平板电脑等设备屏幕上的划痕的液体产品。
那么，它的工作原理是什么呢？我们需要了解屏幕膜划痕修复液主要由哪些成分组成。
一般来说，它包含了一种称为聚合物的物质，以及一些溶剂和添加剂。
聚合物是屏幕膜划痕修复液的主要成分，它具有修复划痕的功能。
当我们使用屏幕膜划痕修复液修复屏幕上的划痕时，聚合物会起到关键的作用。
首先，我们需要将液体涂抹在划痕的表面上。
接着，聚合物会开始发挥作用。
聚合物在涂抹在划痕表面后会迅速填充划痕的空隙。
它的分子结构可以与屏幕的表面产生一定的化学反应，从而形成一个坚固的保护膜。
这个保护膜可以填平划痕并防止其扩散。
聚合物的填充过程是一个自动修复的过程。
一旦涂抹在划痕表面上的屏幕膜划痕修复液干燥，聚合物就会形成一个坚固的薄膜，将划痕封闭在其中。
这样，划痕就不会再对屏幕产生进一步的损坏。
屏幕膜划痕修复液中的溶剂和添加剂也起到了一定的作用。
溶剂可以帮助液体更好地渗透到划痕表面，并促进聚合物的形成。
添加剂则可以增强液体的附着力和耐用性，使修复效果更加持久。
总的来说，屏幕膜划痕修复液的工作原理可以归结为以下几个步骤：涂抹液体、聚合物填充、干燥形成保护膜。
通过这些步骤，屏幕膜划痕修复液可以修复屏幕上的划痕，恢复屏幕的平滑和透明度。
需要注意的是，屏幕膜划痕修复液只适用于轻微的划痕修复。
对于较深或严重的划痕，可能需要更专业的维修服务。
此外，使用屏幕膜划痕修复液时，应按照产品说明书上的指导进行操作，以免对设备造成不必要的损害。
屏幕膜划痕修复液通过聚合物的填充作用，修复屏幕上的划痕，并形成一个坚固的保护膜。
它是一种简单易用的修复产品，可以有效地恢复屏幕的外观和功能。
但需要注意的是，它适用于轻微的划痕修复，对于较深或严重的划痕，可能需要其他的维修方法。
如何防止手机屏幕划痕
如何防止手机屏幕划痕手机在现代生活中已经成为人们必不可少的工具之一，然而，手机屏幕的划痕问题也成为了用户普遍面临的困扰。
屏幕划痕不仅会影响手机的美观，还可能导致触控不灵敏、影响显示效果等问题。
那么，如何有效地防止手机屏幕划痕呢？本文将从各个方面为您提供一些建议。
1.使用保护膜或钢化膜在购买手机后，第一件事情就是给手机屏幕贴上保护膜或者钢化膜。
保护膜可以减少划痕和指纹的留下，而钢化膜则更加坚硬，可以有效保护屏幕。
选择质量优良的保护膜和钢化膜，以便更好地发挥其保护作用。
2.使用手机壳除了屏幕保护膜，给手机配上一个手机壳也是必不可少的。
手机壳可以保护手机的背面和边框，避免直接与尖锐物品接触。
选择硅胶材质的手机壳可以提供更好的缓冲效果，同时也具有一定的防滑功能。
3.随身携带专用手机小袋当我们不使用手机时，将其放入专用手机小袋中是一种很好的选择。
手机小袋可以有效避免手机与钥匙、硬币等物品接触而划伤屏幕。
4.定期清洁屏幕手机屏幕上的灰尘和污垢可能会刮伤屏幕表面，因此定期清洁屏幕是非常重要的。
使用专用的手机屏幕清洁剂或者清洁布进行清洁，注意不要使用过于湿润的清洁布，以免进入手机内部造成损坏。
5.谨慎使用手机在使用手机时要特别注意，避免将手机与其他尖锐物品放在一起。
另外，避免使用硬物触碰屏幕，避免在沙子等粗糙表面使用手机。
谨慎使用手机可以极大地减少屏幕划痕的发生。
6.避免长时间直射阳光长时间将手机放在阳光直射的地方会使屏幕变暗，并且有可能导致屏幕出现划痕。
因此，使用手机时尽量避免阳光直射，或者选择合适的角度使用。
7.注意收纳方式当不使用手机时，要注意将其妥善收纳。
避免将手机放在容易摩擦或碰撞的物品旁边，尽量放在干燥清洁的地方，以减少划痕的发生。
8.定期更换手机屏幕保护膜即使使用了屏幕保护膜，长时间的使用也会使其磨损。
因此，定期更换手机屏幕保护膜是有必要的。
一般来说，屏幕保护膜的更换周期在3个月左右。
总结起来，为了防止手机屏幕划痕，我们可以采取多种措施，例如使用保护膜或钢化膜、手机壳、定期清洁屏幕等。
基于深度学习的智能电表HPLC通信模块外观划痕检测

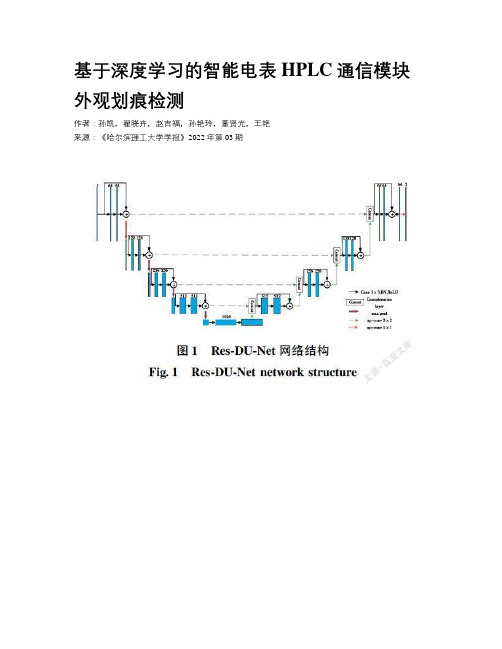

基于深度学习的智能电表HPLC通信模块外观划痕检测作者：孙凯，翟晓卉，赵吉福，孙艳玲，董贤光，王艳来源：《哈尔滨理工大学学报》2022年第03期摘要：針对智能电表HPLC通信模块外观划痕检测的问题，提出了一种先进的像素级划痕检测体系结构Res-DU-Net，其特点是采用了深度卷积神经网络技术。
首先，Res-DU-Net通过卷积、残差结构、空洞卷积、级联等操作实现了像素级的滑痕检测，形成了U形模型结构。
其次，采用Adam算法对智能电表通信模块外观图像进行了训练和验证。
最后，Res-DU-Net 在学习率为0.001，损失率为0.020的情况下，准确率为0.985，召回率为0.987。
实验结果证明，Res-DU-Net在像素级划痕检测方面比传统方法和完全卷积网络（FCN）及U-Net更加有优势。
关键词：HPLC;划痕检测;残差结构;空洞卷积DOI：10.15938/j.jhust.2022.03.009中图分类号： TP391.41文献标志码： A文章编号： 1007-2683（2022）03-0066-07Scratch Detection on the Appearance of Smart Meter HPLCCommunication Module Based on Deep LearningSUN Kai，ZHAI Xiao-hui，ZHAO Ji-fu，SUN Yan-ling，DONG Xian-guang，WANG Yan（Marketing Service Center （Metering Center）， State Grid， Shandong Electric Power Company，Ji′nan 250000， China）Abstract：Aiming at the problem of the appearance scratch detection of the smart meter HPLC communication module， an advanced pixel-level crack detection architecture Res-DU-Net is proposed， which is characterized by the use of deep convolutional neural network technology. First， Res-DU-Net achieves pixel-level slip detection through operations such as convolution，residual structure， cavity convolution， and cascade， forming a U-shaped model structure. Secondly， the Adam algorithm was used to train and verify the appearance image of the smart meter communication module. Finally， Res-DU-Net has an accuracy rate of 0.985 and a recall rate of0.987 when the learning rate is 0.001 and the loss rate is 0.020. Experimental results prove that Res-DU-Net has more advantages than traditional methods， Fully Convolutional Network （FCN） and U-Net in pixel-level scratch detection.Keywords：HPLC; scratch detection; residual structure; cavity convolution0引言智能电表HPLC通信模块是智能电网建设中的重要组成部分，其表面的划痕、裂纹等缺陷将会影响其正常使用，进而影响到整个智能电网的运行。
纹影仪的原理和应用视频
纹影仪的原理和应用视频简介纹影仪是一种常用于测量物体表面纹理和形貌的仪器。
它通过投射光束到物体表面，并使用相机记录被物体表面反射的光，从而获得物体表面的纹理和形貌信息。
纹影仪通常由纹影投影系统、相机系统和图像处理系统等组成。
原理纹影仪的原理基于激光干涉和光栅投影的技术。
首先，纹影仪使用激光光源产生一束平行的光线，并使用透镜系统将光线聚焦到一个小点上。
然后，纹影仪将这个点光源投射到被测物体表面上。
被测物体的表面会反射光线，形成干涉图案。
接下来，纹影仪使用相机记录这个干涉图案，并通过图像处理算法提取物体表面的纹理和形貌信息。
应用纹影仪在许多领域都有广泛的应用。
以下列举了一些常见的应用场景：•制造业：纹影仪常被用于检测产品表面的缺陷、形状和尺寸等。
例如，纹影仪可以用于检测手机屏幕的裂纹和划痕。
•材料科学：纹影仪可以用于研究材料表面的纹理、摩擦等特性。
例如，研究人员可以使用纹影仪来测量不同材料在不同加载条件下的摩擦系数。
•艺术保护：纹影仪可以用于文物的保护和修复。
例如，使用纹影仪可以非接触地获取文物表面的纹理信息，为文物的修复提供参考。
•生物医学：纹影仪可以用于研究生物组织的形态和表面特征。
例如，纹影仪可以用于观察人体皮肤的纹理和细微变化，有助于诊断皮肤疾病。
•地质学：纹影仪可以用于研究地质样本的纹理和结构。
例如，使用纹影仪可以观察岩石的纹理特征，为地质学研究提供重要信息。
优势和局限性纹影仪具有以下优势：•非接触性：纹影仪可以对物体进行非接触式测量，避免了物体表面的损伤。
•精度高：纹影仪可以实现对物体表面的高精度测量，记录微小的纹理和形貌差异。
•快速：纹影仪的测量速度比传统的测量方法更快，提高了生产效率。
然而，纹影仪也存在一些局限性：•灰度变化限制：纹影仪对物体表面的灰度变化敏感，对于反射率较低或表面过于光滑的物体，测量精度可能有限。
•复杂背景：纹影仪在复杂背景下的测量可能会受到干扰，需要合适的图像处理算法进行数据提取和分析。
手机屏划痕修复方法
手机屏划痕修复方法手机屏幕划痕修复是很多手机用户遇到的问题。
虽然划痕对于使用手机没有太大的影响，但它们会降低手机的外观和价值。
以下是一些修复手机屏幕划痕的方法，供大家参考：1. 使用屏幕修复剂：市场上有一些专门的屏幕修复剂，可以帮助修复手机屏幕上的划痕。
你只需要将修复剂涂抹在屏幕上，然后用软布擦拭，重复几次直到划痕变得模糊或消失。
这种修复方法适用于一般程度的划痕，但对于深度较大的划痕效果可能不太明显。
2. 使用牙膏：牙膏是一种常见的家庭清洁物品，也可用于修复手机屏幕上的划痕。
你只需将适量的牙膏涂抹在屏幕上，然后用软布擦拭。
牙膏中的微细颗粒可以填充划痕，逐渐减小划痕的可见程度。
需要注意的是，使用牙膏前要确保屏幕干净，避免划痕进一步扩散。
3. 使用油性笔：如果手机屏幕上的划痕不是很深，你可以使用油性笔来修复。
只需在划痕处轻轻涂抹一层油性笔墨水，然后用软布轻轻擦拭。
油性笔的墨水可以填充划痕，使其变得不太明显。
但需要注意，使用油性笔修复划痕时，要小心不要让墨水滴入其他地方，以免造成二次污染。
4. 使用清洁剂：市场上有一些专门的手机屏幕清洁剂，可以用于清洁屏幕并修复轻微的划痕。
这些清洁剂通常含有去污剂和填充剂，可以将划痕填平并使其不太明显。
你只需将清洁剂喷洒在屏幕上，然后用软布轻轻擦拭。
需要注意的是，使用清洁剂时要避免喷洒过多，以免液体渗入手机内部导致损坏。
5. 使用屏幕保护膜：如果手机屏幕划痕较为严重，修复起来比较困难，你可以考虑使用屏幕保护膜来覆盖划痕部分。
屏幕保护膜可以有效地遮盖划痕，使其不太明显。
选择一款质量好的屏幕保护膜，并根据手机屏幕大小剪裁合适的尺寸，然后将其粘贴在屏幕上即可。
6. 专业修复：如果以上方法无法有效修复手机屏幕上的划痕，那么你可以考虑将手机送到专业的维修中心进行修复。
他们通常会使用专业的设备和技术来修复划痕，使手机屏幕恢复原状。
但需要注意的是，专业修复可能会比较昂贵，并且需要较长的修复时间。
快速解决手机屏幕划痕的小技巧
快速解决手机屏幕划痕的小技巧手机屏幕作为我们日常生活中使用频率最高的电子设备之一，很容易出现划痕问题。
这些划痕不仅影响视觉效果，还可能损坏屏幕表面。
虽然手机厂商通常会使用较为耐刮伤的玻璃材质来保护屏幕，但小划痕难免会发生。
所幸，有一些小技巧可以帮助我们快速解决手机屏幕划痕问题，本文将为大家介绍几种常见的方法。
1. 使用透明保护膜：透明保护膜是一种简单而有效的方法来防止和修复划痕。
首先，先清洁并保持手机屏幕干燥。
然后将透明保护膜剪裁为与手机屏幕尺寸相适应的形状，并贴在屏幕上。
保护膜能够填平和遮盖已有的小划痕，同时还能防止屏幕进一步受到刮擦，保护屏幕的完好。
2. 使用牙膏：牙膏通常含有微细磨料颗粒，可以用来修复屏幕上的浅表划痕。
使用牙膏修复划痕的方法是：首先将一小块净布沾湿，然后挤出适量牙膏在布上。
用布轻轻擦拭屏幕上的划痕，在循环运动中施加适量力度。
然后用清水将屏幕擦拭干净，使屏幕恢复原貌。
3. 使用汽车蜡：汽车蜡不仅能为汽车表面提供光洁效果，还可以用于修复手机屏幕上的划痕。
使用汽车蜡修复划痕的方法是：首先，抹在屏幕上的划痕位置上。
然后，用清洁软布均匀擦拭整个屏幕。
汽车蜡可以填补细微的划痕，恢复屏幕的光滑度。
4. 使用去污膏：去污膏主要用于去除银器、金器等金属表面的氧化物。
但是，它也可以用于修复手机屏幕上的小划痕。
使用去污膏修复划痕的方法是：将适量的去污膏抹在干净的布上，然后在屏幕上轻轻擦拭划痕位置。
最后，用干净的布将屏幕擦干净，使屏幕恢复原有的光滑度。
总之，虽然手机屏幕的划痕问题难以避免，但我们可以利用一些简单的小技巧来快速解决。
使用透明保护膜，牙膏，汽车蜡或去污膏都是常见的解决方法。
但请注意，对于深度划痕或严重损坏的屏幕，建议寻求专业维修或更换屏幕，以确保手机正常使用和寿命延长。
保持手机屏幕的清洁和维护，可以减少划痕问题的发生，延长手机使用寿命。
希望这些小技巧能够帮助大家维护好自己的手机屏幕，减少划痕带来的困扰。
纳米玻璃原理
纳米玻璃原理今天来聊聊纳米玻璃原理。
你们有没有注意到，有时候手机屏幕或者一些玻璃制品上，污渍特别容易擦掉，而且还不容易留下划痕，这很可能就是纳米玻璃在起作用呢。
我开始接触纳米玻璃的时候，觉得这个概念特别神秘。
其实啊，纳米玻璃就是在普通玻璃的基础上进行了纳米级别的处理。
咱们都知道普通玻璃呢，如果从微观上看啊，它的表面是比较粗糙的，有很多我们肉眼看不到的小坑洼。
这就像一条坑坑洼洼的土路一样，脏东西和小颗粒很容易就“藏”在这些小坑里，所以就很容易沾上污渍，而且一旦有硬一点的东西划过去，就像在土路上随便走个车就会出现车辙印一样，容易留下划痕。
纳米玻璃呢，这里面就涉及到一个纳米技术啦。
简单解释呢，纳米是非常非常小的长度单位，1纳米等于十亿分之一米。
纳米玻璃就是通过特殊的工艺在玻璃表面形成了一层纳米结构的涂层或者是改变了玻璃表面的纳米结构。
这就相当于在之前那条坑洼的土路上铺上了一层非常光滑的瓷砖，这个瓷砖还是极其细小的那种，小到纳米级别。
这层“瓷砖”把那些小坑洼都给填平了，而且这层纳米结构还有一些特殊的化学性质。
比如说吧，纳米结构会让玻璃表面的张力发生变化，这就使得水滴在玻璃上不能很好地“铺展开”，而是会形成水珠滚走。
这就像荷叶上的水珠一样，荷叶表面也有特殊的纳米结构哦。
有了这个特性呢，污渍就不容易沾在玻璃上了，因为污渍往往是随着水或者其他液体附着在玻璃表面的，水都滚走了，污渍也就不容易留下了。
而且这种光滑的纳米结构也让硬物很难在玻璃表面留下划痕。
说到这里，你可能会问，那这纳米玻璃是不是坚不可摧啊？老实说，我一开始也这么想。
可是啊，并不是这样的。
虽然纳米玻璃的硬度和抗污性提高了很多，但它还是有局限性的。
比如说尖锐的钻石或者经过特殊处理的硬度极高的物体，在很大压力下还是可能在纳米玻璃上留下划痕的。
这就好比不管你的瓷砖再怎么结实，拿特别尖锐的大锤子使劲砸还是会坏的。
在实际生活中啊，纳米玻璃的应用可广泛了。
手机屏幕很多都是用的纳米玻璃，这样大家用手机的时候就不用担心屏幕总是脏兮兮的，而且也不用太担心钥匙之类的东西一不小心就把屏幕划花了。
消除手机屏幕划痕的8种妙招
消除手机屏幕划痕的8种妙招
1.牙膏。
用小抹布，稍微打湿，然后粘一点牙膏在上面。
在手机屏幕上擦拭十几秒后，你会发现原来的划痕不见了。
2.食用油。
如果屏幕上只有轻微的划痕，在划痕处滴几滴植物油，用干净柔软的抹布或卫生纸轻轻擦拭屏幕，划痕就会消失。
3.抛光膏。
不用水打湿布，然后涂一点抛光膏，在有划痕的地方进行抛光。
不要用力过猛，因为用力过猛会影响屏幕表面的平滑度。
抛光的时候，保证布的湿度，每次抛光都要观察，然后就可以得到完好的屏幕了！
4.滑石粉。
将婴儿爽身粉和水以2:1的比例混合，均匀地涂抹在屏幕上，然后擦拭干净，划痕就会消失。
5.苏打粉。
如果没有爽身粉，可以用小苏打代替，达到同样的效果。
方法是一样的。
6.砂纸。
最好用砂纸处理手机背面或边缘的碎痕，在使用过程中要非常小心，以免损坏屏幕。
7.汽车划痕去除剂。
用于处理汽车漆面划痕的去除剂也可以用在手机上。
用法和牙膏去除划痕一样。
国外网友推荐的汽车划痕去除剂品牌有龟蜡、3M划痕、漩涡等。
8.鸡蛋+硫酸铝钾。
首先准备一个鸡蛋，一些硫酸铝钾和一块超细纤维布。
然后，将蛋清和一茶匙硫酸铝钾混合，加热到65摄氏度左右。
然后，将超细纤维布放入蛋清和硫酸铝钾混合的液体中。
浸泡一段时间后，取出布放在铝箔纸上，放入烤箱300℃烘烤。
然后把烤好的布放入冷水中20-30秒，就可以拿布去擦手机上的划痕了。
手机屏划痕修复方法
手机屏划痕修复方法手机作为我们日常生活中不可或缺的工具，随着使用频率的增加，屏幕上的划痕也会逐渐增多。
这不仅影响了手机的美观度，还可能影响屏幕的正常使用。
因此，修复手机屏幕划痕成为了许多人关注的问题。
本文将为大家介绍几种常见的手机屏划痕修复方法，希望能够帮助到大家。
首先，我们可以尝试使用手机屏幕修复剂。
市面上有许多专门用于修复手机屏幕划痕的产品，选择一款质量可靠的修复剂，按照说明书上的步骤进行操作。
通常情况下，使用修复剂需要先清洁手机屏幕表面，然后将修复剂均匀涂抹在划痕处，待干后进行擦拭。
这种方法可以在一定程度上修复轻微的划痕，但对于深度较深的划痕效果可能不太明显。
其次，我们可以选择使用手机屏幕抛光膜。
抛光膜是一种透明的薄膜，可以覆盖在手机屏幕表面，能够一定程度上修复划痕并增加屏幕的光泽度。
使用抛光膜修复划痕的方法比较简单，只需要将抛光膜贴合在手机屏幕上，然后利用抛光膜的特殊材质进行抛光，即可修复一些浅层的划痕。
但需要注意的是，抛光膜并不能修复深度较深的划痕，对于严重的划痕可能效果并不理想。
另外，我们还可以尝试使用玻璃贴膜来修复手机屏幕划痕。
玻璃贴膜是一种硬度较高的保护膜，可以有效地遮盖一些轻微的划痕，同时还能够增加手机屏幕的抗摔性能。
使用玻璃贴膜进行修复的方法也比较简单，只需要将玻璃贴膜覆盖在手机屏幕上，然后利用专门的工具将气泡挤出即可。
但同样需要注意的是，玻璃贴膜也只能修复一些浅层的划痕，对于深度较深的划痕效果有限。
最后，如果以上方法都无法满足修复需求，建议前往正规的手机维修店进行处理。
专业的维修人员可以根据划痕的情况采取相应的修复措施，保证修复效果和手机的使用安全性。
但需要注意的是，选择维修店时一定要选择正规、信誉良好的店铺，以免造成不必要的损失。
总的来说，修复手机屏幕划痕的方法有很多种，我们可以根据划痕的情况选择合适的修复方式。
但需要注意的是，在进行修复时一定要仔细操作，以免造成更严重的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期:2018-01-02
作者简介:王思宇(1990—),男,北京人,硕士研究生,主要从事工业机械视觉方面的研究;郭阳宽(1964—),男,汉族,河北枣强人,教授,研究生导 师,主要研究方向为视觉检测技术、机器人技术。
1 概述
随着市场化竞争日趋激烈,对手机屏幕缺陷的识别和定量分析
的要求越来越高。
但目前对透明材质检测仍是一大难点,实际应用
中仍采用人工目检的方法,检测速度慢,精度低,不同的人甚至同一
人在不同的状态下检测结果也不尽相同,极易对缺陷造成漏检或错
检[1]。
很难满足自动化生产对手机屏幕划痕检测高精度、高稳定性的
要求[2]。
近年来国内很多学者将其运用到屏幕缺陷检测中,苏孝雨[4]
设计出一套液晶屏裂痕缺陷自动检测系统利用数学形态学提出了
对裂痕的自动检测的方法。
赵健[5]采用了一种改进的支持向量算法,
实现了对缺陷区域的识别和分类。
文献主要是做定性分析。
本文基
于数字图像处理技术提出了一套定量检测方法。
2 系统结构设计
本文设计的检测系统主要由工业相机,光源和计算机三部分组
成,如图1所示。
根据手机划痕定量检测要求,采用黑白面阵工业摄
像头,视野范围设计为160mm*120mm,分辨率为4096*3000,像素点
尺寸为0.039mm*0.039mm。
3 系统算法设计
本文提出了一套基于图像处理技术的手机划痕检测算法,算法
设计方案如图2所示。
预处理后,将手机屏幕从背景中分离,通过滤波去噪,灰度变换
提高图片质量。
利用边缘检测算法检测各区域的边缘,实现对划痕
区域的提取。
再采用扫描标记法,求出划痕区域面积;运用细化算法
对划痕填充区域进行处理,获得划痕骨架进而求出弧长。
3.1 图像预处理
图像在获取和传输过程中会产生噪声,引起细节模糊化,边缘
退化,伪特征增加等,进行图像预处理,将无用信息消除并将真实有
用的信息增强。
对采集到的图像进行二值化处理,然后进行外轮廓提取,求出
外轮廓最小外接长方形,并计算得出手机的几何中心。
采用Canny
算子对图像中的边缘进行检查。
3.2 划痕轮廓提取与填充算法
手机屏幕表面划痕检测系统研究
王思宇1 郭阳宽1 郭会梁2 孙文艺2
(1.北京信息科技大学 光电测试技术北京市重点实验室,北京 100192;2.北京沃华慧通测控技术有限公司,北京 100085)
摘要:针对当前手机屏幕划痕检测存在的检测精度低,主观性强等问题,提出了一套定量检测方法。
通过边缘检测算法得到划痕区域轮廓,在测量划痕区域像素点累加求出划痕面积;采用Rosenfeld细化算法求出弧长。
实验表明,系统对划痕区域面积和弧长的检测精确度均可达98%以上。
关键词:划痕检测；种子填充算法；细化处理算法；扫描标记法
中图分类号:TP39文献标识码:A文章编号:1007-9416(2018)04-0057-02
应用研究DOI:10.19695/12-1369.2018.04.31
图1 手机屏幕划痕检测系统示意图
图2 系统算法设计方案
(a)细化结果 (b)局部放大图
图4 Rosenfeld细化结果图
(a)划痕轮廓提取 (b)划痕轮廓填充
图3 划痕轮廓提取与填充效果图
57
58
第 36 卷 数字技术与应用
提取图片边缘检测处理后,根据区域面积排除噪声干扰,提取划痕轮廓,如图3(a)所示。
本文采取种子填充法填充划痕轮廓内部区域。
具体算法步骤:
(1)标记种子(x,y)点。
(2)检测该点的颜色,如果与边界色不同,就用填充色填充该点,否则不用填。
(3)检测相邻八连通区域,重复2)。
效果如图3(b)所示。
3.3 划痕区域面积算法
划痕区域面积可通过累加求得,数学表达式如下:
P
y x g S x n
y ∑∑===m 11
),(S为划痕区域的面积,单位为mm 2,p 为像素点的面积,单位为mm 2,),(y x g 表示任意像素点),(y x 的像素值。
3.4 细化处理算法
为求划痕的弧长,需要将填充好的连通区细化处理,即一层层剥离,直到得到图像骨架。
采用Rosenfeld细化算法,结果如图4(a),细
化后骨架均为单像素宽度,如图4(b)。
3.5 划痕弧长计算方法
划痕的弧长利用细化结果通过像素点累加得出。
像素点的连接方式,一种是水平或者垂直连接,长度为1个像素点,另一种是对角线连接,长度为2个像素点,如图5(a)(b)所示。
因此划痕弧长L N N p e )2(0+=。
式中p 为划痕的弧长,单位为mm,L 为像素点的长度,单位为mm,e N 为水平竖直连接点数,0N 为对角线连接点数。
依次提取相邻像素点,x 轴或y轴坐标相同,则这两个点为水平或者垂直连接。
反之,则为对角线连接。
4 系统搭建、实验及结果分析
手机屏幕划痕检测系统,如图6所示。
测量统计实验结果如表1、表2。
实验结果表明,本系统对划痕区域面积和弧长的检测精确度均达到98%以上。
满足高精确度和高稳定性的工业要求,其效果明显好于人工目检。
5 结语
本文设计的手机屏幕划痕检测系统效果良好,精确度和稳定性明显高于人工目检。
参考文献
[1]易松松.基于机械视觉的手机面板缺陷检测方法研究[D].哈尔滨:哈尔滨工业大学,2016.
[2]张岩,王宝光.手机面板表面质量在线检测系统的研究[J].传感器与微系统,2010,29(4):52-54.
[3]刘泽,王嵬,王平.铁轨表面缺陷检测机器视觉系统的设计[J].电子测量与仪器学报,2010,24(11):1012-1017.
[4]苏孝雨,张荣辉,张杰.基于机器视觉的液晶屏裂痕自动检测方法研究[J].微型机与应用,2016,35(10):52-54.
[5]赵健,高军,罗超.基于数字图像处理的玻璃缺陷在线检测系统[J].测控技术与仪器仪表,2013,39(12):90-92.
第一组 第二组 第三组 检测面积/mm 2
27.233 47.074 7.824 实际面积/mm 2
26.744 47.369 7.666 误差率 1.83% 0.62% 1.55% 算法时间/s
0.157
0.167
0.146
第一组 第二组
第三组
检测弧长/mm
40.275
24.565
12.767 实际弧长/mm
40.553 24.144 12.986 误差率 0.69% 1.74% 1.69% 算法时间/s
0.185
0.196
0.187
表2 划痕弧长检测结果
表1 划痕面积检测结果Research on Scratch Detection System of Mobile Phone Screen Surface
WANG Si-yu,GUO Yang-kuan,GUO Hui-liang,SUN Wen-yi
(1.Beijing Information Science and Technology University,Beijing Key Laboratory of photoelectric measurement technology,
Beijing 100192;2.Beijing wohua Huitong Control Technology Co.Beijing 100085)
Abstract:In view of the low detection precision and subjectivity in the current screen scratch detection of mobile phone screen,a quantitative method is proposed. Getting the contour of the scratched region by the edge detection algorithm.The area scratched is measured by adding pixels.The Rosenfeld thinning algorithm is used to obtain the scratched skeleton and then the arc length is obtained. The experimental results showed that the detection accuracy of the area and arc length of the scratched area can be more than 98%.
Key words:Scratch detection;Seed filling;Thinning processing;scan mark
(a)水平或竖直连接 (b)对角线连接
图5 像素点连接方式
图6 手机屏幕划痕检测系统。
