基于DIMINE软件的某锑矿开采沉陷预计
Dimine三维软件井巷工程模型的建立与管理
1、巷道数据采集
1.1坐标法采集
坐标法采集：首先全站仪测设完施工导线存储起始坐标(X,Y,H)和点号，然后采集巷道两帮的特殊点位坐标。由于我矿是井下开采，这就避免不了采空区，陷落区等不安全地方。这部分大多就用带免棱镜全站仪来收集数据，但全站仪在井下也会受限制，只适用通视条件好的地方，在曲线段或者凹进的地方也不方便。
Dimine三维软件井巷工程模型的建立与管理
摘要：矿山井下巷道三维建模技术逐步走进矿山行业，也是适应现代矿山生产发展的需求。根据Dimine数字化矿山软件自动生成井巷工程三维模型的方法，测量原始数据的采集、内业数据导入Dimine、图层管理，图名管理、属性管理，工程模型的更新、保存几个方面进行了探讨与应用。结果表明，Dimine软件可以很好地处理矿山测量的大量数据，能快速实现三维立体巷道场景可视化。
参考文献:
[1]王李管,冯兴隆等《Dimine操作手册》.长沙迪迈信息科技公司.2010年1月.
[2]1:500 1：1000 1:2 000外业数字测图技术规程GB/T 14912-2005.
1.3点图层的建立
把测量坐标X、Y、Z、导入Dimine软件后建立点图层，是为以后方便管理、交接、查询测量导线点。保存名称要跟线图层、体图层相对应。
5、模型的存储与管理
最新模型存储管理最好由专人保管，建立单独的模应的人员审核签字确认。
（1）实测数据、工程模型应使用两台计算机进行存储、备份，指定专人管理，检查合格后的工程模型，复制保存归档。
1.2支距法采集
支距法采集：施工导线测量完成之后，将皮尺在两个施工导线点之间拉紧，然后用皮尺或钢尺丈量两帮的特征点到皮尺的垂直距离和垂足到导线点的距离。适用范围通视条件差，采集数据多、拐点多的直线或曲线段。缺点是精度低,主距和支距的距离不能过长。支距法数据采集多用于采切工程的分层、耙道等工程。
Dimine数字矿山软件系统
Dimine数字矿山软件系统DIMINE 2010数字矿山软件系统是在中南大学古德生院士及王李管教授领导下、由中南大学数字矿山研究中心的矿业及软件专家们，在全面研究了国内外数字矿山相关软件和国内矿业企业实际需求的基础上，经过多年的艰苦努力，研究开发出的新一版基于数字化矿山整体解决方案的矿山数字化软件系统，达到了国际领先水平。
该系统主要适用于矿业企业的地质、测量、采矿专业的技术人员及技术管理人员，全面实现了从矿床三维地质建模、储量计算与动态管理、测量验收及数据的快速成图；地下矿开采系统设计与开采单体设计、回采爆破设计、生产计划编制、矿井通风系统网络解算与优化；露天矿开采境界优化、露天采场设计、采剥顺序优化与计划编制到各种工程图表的快速生成等工作的可视化、数字化与智能化，是各矿业企业进行数字化矿山建设最佳的软件平台。
目前，DIMINE数字矿山软件系统已成功应用在国内包括有色、黑色、黄金等不同类型的矿山企业、设计院及大专院校，用户包括：江西铜业集团、安徽铜陵矿业集团、云南玉溪矿业公司、中国铝业河南分公司、中核集团、云南金沙矿业公司、五矿集团邯邢冶金矿山管理局、新余钢铁集团、北京矿冶研究总院、兰州设计院、本钢设计院、中南大学、北京科技大学等，为企业带来的经济和社会效益正逐渐显现出来，同时也极大地改善和提高了地质工程师、测量工程师、采矿工程师及企业管理者们在生产管理过程中的技术信息交流水平和工作效率，进而提高了矿山企业的技术及生产管理水平。
DIMINE 2010版软件系统的主要特点如下：l采用OFFICE2007及AUTOCAD2009的界面风格，组织更有条理，界面更友好；l采用八叉树技术及硬盘虚拟内存技术，可以支持超大块段模型的建立及显示；同时采用先进的动态次级分块技术实现对矿体边界的最佳拟合；l增加了露天采剥顺序优化和计划编制功能，自动确定露天矿的分期开采境界，实现了中长期和短期采剥计划的快速编制；基于生产过程模拟技术、增加了符合中国矿山实际的地下矿生产进度计划编制功能；l独有的类AUTOCAD绘图技术，具有支持OLE对象插入及自动标注功能；l国内外首次采用数据库技术管理矿山所有数据，提高了企业数据的共享程度和安全性，实现了多用户，全方位协同工作；l国内外首次利用三维GIS技术，实现复杂属性信息和空间信息的逻辑表达式查询与处理；l首次采用空间工作面方式提高了真三维环境下的开采设计的精度和效率；l实现了三维矿业软件由几何建模到开采设计建模的跨越；l支持单用户、多用户及数据库用户三种不同类型的用户使用。
基于ArcGIS的开采沉陷预计系统
1
1. 1
地表沉陷预计软件的设计
开采沉陷预计的数学模型
概率积分法预计是我国较为成熟的、 应用最为 。 广泛的预计方法 概率积分法因其所用的移动和变 形预计公式中含有概率积分 （ 或其导数 ） 而名。 概
0
引言
但大多数二维、 领域已经开发出一些预计分析软件 ， 三维可视化程度较差。 ArcGIS 具有卓越的数据可 视化功能， 丰富的工具箱、 开放性的程序接口和简洁 的程序设计语言风格， 不仅能解决繁琐的数据计算 问题， 还可以进行 GUI 用户界面设计， 进行菜单管 理、 数据查询、 二维及三维图形的可视化， 并可以生 成安装包。实现开发程序的脱机运行， 重要的是程 序语言灵活， 功能完善， 操作简便， 而且还可以在程 序的基础上拓展。
1. 4
预计系统的程序设计

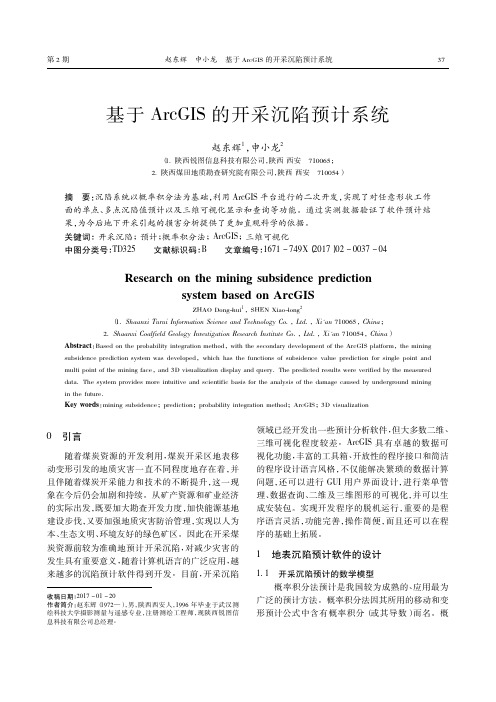

地表沉陷预计采用自主开发的矿区开采沉陷预 计系统（ ＲTMFc） 。该系统应用概率积分法原理， 可 以实现地表移动和变形的静态预计， 并生成 ArcGIS 的接口数据文件，实现与 ArcGIS 的数据共享。 采 用 ＲTMFc 实现地表移动变形预计的过程如下 ： ① 预 计程序的坐标系选择矿区地面坐标系， 对工作面开 采影响范围内一定间距划分的格网点进行移动和变 形预计； ②输入矿区地质采矿条件数据，包括煤层 倾角（ α） ，开采厚度（ m） ，地表下沉系数 （ q ） ，主要 影响角正切（ tanβ） ，工作面走向长（ l） ，工作面倾斜 长（ L） ，拐点偏距 （ s ） ，开采影响传播角 （ θ ） ，采深 （ H） ， 水平移动系数（ b） ，步长 （ Δι ） ，程序输出倾斜 变形（ i） ，曲率变形（ K ） ，水平移动 （ U ） ，水平变形 （ ε） 的预计成果数据文件以及三维图像 。 1. 5 预计系统的用户界面设计 为了增强地表沉陷预计软件的可读性， 本软件 采用图形用户界面来实现与用户的交流， 既能使软 又能使软件的界面清晰、 美观、 件的功能一目了然， 操作方便， 主界面如图 2 所示。
基于等价采高模型的矿山开采区地表沉陷预计
基于等价采高模型的矿山开采区地表沉陷预计
屈向阳
【期刊名称】《西部资源》
【年(卷),期】2022()1
【摘要】本研究针对煤矿井下高浓度胶结充填开采地面沉陷情况进行预计,并采用等价采高的原理,构建充填开采等价采高模型,进一步获得充填开采地表沉陷的计算公式,同时利用数据模拟软件对充填开采地表沉陷情况开展数据模拟分析。
利用数学仿真回归分析计算表明,充填开采地表下沉系数以及等价采高之间的关系,进而确定两者之间呈现指数函数关系。
最后通过实际工程案例获得处于特定条件下某矿产充填开采地表下沉系数为0.11,这种情况下地表沉陷最大值可达到72.6mm,相比其他的充填开采技术来说地表沉陷的结果是保持一致的。
【总页数】3页(P166-168)
【作者】屈向阳
【作者单位】广东省地质局第七地质大队
【正文语种】中文
【中图分类】TD327
【相关文献】
1.基于等价采高模型的膏体充填开采沉陷预计
2.基于等价采高理论的固体充填采煤沉陷预计方法
3.基于弹性薄板的不规则采动地表沉陷预计模型
4.基于等价采高理
论的固体充填采煤沉陷预计方法5.基于优化时间函数的采动地表任意点沉陷动态预计
因版权原因，仅展示原文概要，查看原文内容请购买。

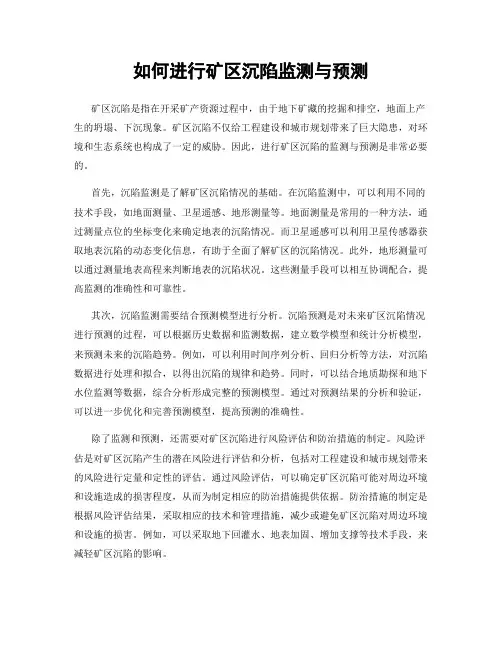

如何进行矿区沉陷监测与预测
