应力强度因子的求解方法的综述
双材料界面裂纹应力强度因子计算
双材料界面裂纹应力强度因子计算双材料界面裂纹应力强度因子计算是固体力学中一项重要的研究内容。
在实际应用中，界面裂纹的存在常常会使材料的强度和稳定性受到严重影响。
因此，了解和计算双材料界面裂纹的应力强度因子对于材料的设计和预测裂纹扩展行为具有重要意义。
在进行双材料界面裂纹应力强度因子的计算之前，首先需要建立合适的模型和几何参数。
模型的建立可以通过软件包（如ABAQUS、ANSYS等）中的建模工具实现。
然后，需要指定裂纹的位置、长度和形状等几何参数。
这些参数可以通过实验或根据已有的理论和经验公式进行确定。
在进行有限元分析之前，还需要确定适当的边界条件和加载方式。
常见的边界条件包括固定边界条件（固定位移或固定应力）和加载边界条件（施加固定的力或位移）。
这些边界条件可以根据实际情况进行选择。
有限元分析的过程通常包括以下几个步骤：网格划分、材料属性和加载条件的定义、求解方程和计算应力和变形等。
根据得到的应力和变形结果，可以计算不同位置的应力强度因子。
常见的双材料界面裂纹应力强度因子包括模式I、模式II和模式III。
模式I是指裂纹为张开模式，模式II是指裂纹为横向滑动模式，模式III是指裂纹为剪切模式。
计算双材料界面裂纹应力强度因子的方法有很多种，例如Westergaard方法、Williams法和Newman-Raju法等。
不同的方法适用于不同的边界条件和裂纹形状。
根据具体情况选择合适的方法进行计算。
综上所述，双材料界面裂纹应力强度因子的计算是一个复杂的过程，需要建立适当的模型和几何参数，并选择适当的边界条件和计算方法。
通过计算得到的应力强度因子可以用于预测和仿真裂纹扩展行为。
这对于材料的设计和缺陷评估具有重要意义。
应力场强度因子
应力场强度因子
应力场强度因子是研究材料断裂行为的重要参数之一。
它是描述材料在受到外力作用下，裂纹尖端应力场的强度和分布情况的物理量。
应力场强度因子的大小和方向对材料的断裂行为有着重要的影响。
应力场强度因子的计算方法有多种，其中最常用的是Williams和Landel的方法。
该方法基于线弹性力学理论，通过对裂纹尖端应力场的分析，得出了应力场强度因子的计算公式。
该公式中包含了裂纹尖端应力场的强度和分布情况，因此可以用来预测材料的断裂行为。
应力场强度因子的大小和方向对材料的断裂行为有着重要的影响。
当应力场强度因子达到一定的临界值时，裂纹尖端的应力场会达到材料的断裂强度，从而导致材料的断裂。
因此，应力场强度因子可以用来预测材料的断裂强度和断裂模式。
除了预测材料的断裂行为外，应力场强度因子还可以用来优化材料的设计和制备。
通过对应力场强度因子的分析，可以确定材料的最大承载能力和断裂模式，从而优化材料的设计和制备过程。
应力场强度因子是研究材料断裂行为的重要参数之一。
它可以用来预测材料的断裂行为、优化材料的设计和制备过程，对于提高材料的性能和可靠性具有重要的意义。
abaqus 应力强度因子

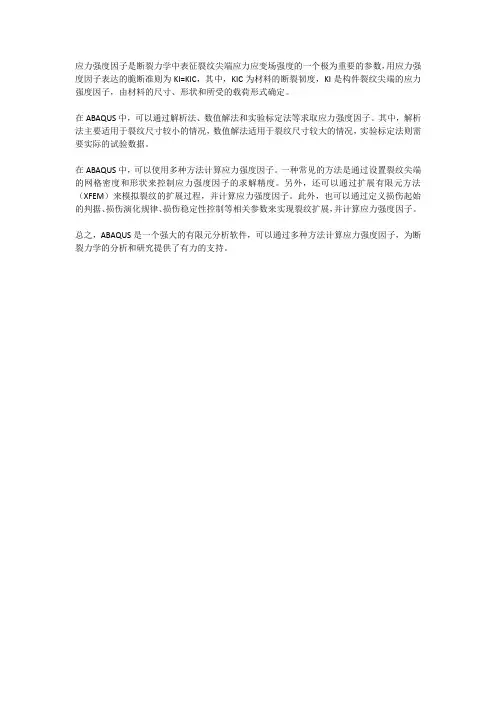

应力强度因子是断裂力学中表征裂纹尖端应力应变场强度的一个极为重要的参数，用应力强度因子表达的脆断准则为KI=KIC，其中，KIC为材料的断裂韧度，KI是构件裂纹尖端的应力强度因子，由材料的尺寸、形状和所受的载荷形式确定。
在ABAQUS中，可以通过解析法、数值解法和实验标定法等求取应力强度因子。
其中，解析法主要适用于裂纹尺寸较小的情况，数值解法适用于裂纹尺寸较大的情况，实验标定法则需要实际的试验数据。
在ABAQUS中，可以使用多种方法计算应力强度因子。
一种常见的方法是通过设置裂纹尖端的网格密度和形状来控制应力强度因子的求解精度。
另外，还可以通过扩展有限元方法（XFEM）来模拟裂纹的扩展过程，并计算应力强度因子。
此外，也可以通过定义损伤起始的判据、损伤演化规律、损伤稳定性控制等相关参数来实现裂纹扩展，并计算应力强度因子。
总之，ABAQUS是一个强大的有限元分析软件，可以通过多种方法计算应力强度因子，为断裂力学的分析和研究提供了有力的支持。
关于管道裂纹应力强度因子的计算
是管道内半径 R i 和外 半径 R 0 比值 ∃= R i / R 0
第1期
&设计与研究& 考应力的作用下 , 其应力强度因子分别为: KB 1r =
B 2r = 0
3
式( 9) 、 ( 10) 中的参数 M iA 和 M iB 可根据两个参考 应力强度因子解和第三个条件确定。对于表面半椭圆 裂纹最深 点的权 函数, 确定参 数 M iA 的第 三个 条件 为
权函数, 则在任何应力条件下 , 应力强度因子均可通过 积分式( 1) 求得。下面分别讨论含轴向裂纹和纵向表 面半椭圆裂纹管道应力强度因子的权函数计算方法。
3
轴向裂纹的应力强度因子
如图 1 所示 , 管壁中有一轴向裂纹 , 类似于平板中
的边缘裂纹。对于这种类似的 边缘裂纹 , Pet roski 和 Achenbach 提出了裂纹张开位移的近似表达式!4∀ : u( a, x ) =
M 2B( x ) + M 3B ( x ) a a !a F = Q 1
dx
1+ M 1B + M 2B + M 3B= 0
选取均布应力和线形减少分布应力作为两个参考 x) = x) =
%
a 0
0( 1
x) a
1 2 1 + M 1B ( x ) 2+ a !x
0 0(
! x x 3 M 2B ( a ) + M 3B ( a ) 2 d x
ext
E∋ 2
!4f ( a / w )
a
a- x ( 3)
+ G ( a/ w )
( a - x ) 3/ 2 ∀ a
2
权函数法
由权函数理论可证明
牛顿迭代 应力强度因子
牛顿迭代应力强度因子牛顿迭代和应力强度因子是机械工程中非常重要的概念和方法。
本文将详细介绍牛顿迭代和应力强度因子的定义、计算方法以及在工程实践中的应用。
一、牛顿迭代牛顿迭代是一种数值计算方法，用于求解非线性方程或函数的根。
它基于连续函数的局部线性化原理，通过逐次迭代来逼近方程或函数的根。
牛顿迭代的思想可用以下公式表示：x_(n+1) = x_n - f(x_n) / f'(x_n)其中，x_n表示第n次迭代得到的近似值，f(x_n)表示原方程或函数在x_n处的函数值，f'(x_n)表示原方程或函数在x_n处的导数。
牛顿迭代的步骤如下：1. 选择一个初始近似解x_0；2. 根据上述公式计算x_1，再根据x_1计算x_2，依次迭代，直到满足迭代停止准则为止。
牛顿迭代是一种高效的求解非线性方程或函数根的方法，尤其在实际工程中，许多问题往往涉及到非线性关系，如应力分布、变形等。
因此，牛顿迭代在机械设计和有限元分析中得到广泛的应用。
二、应力强度因子应力强度因子是一种用于描述材料断裂韧性和强度的重要参数。
在裂纹尖端附近，应力集中会导致应力场的高度非线性分布，因此需要引入应力强度因子来描述这种复杂的应力场。
应力强度因子K定义为应力的平方根与裂纹长度的乘积，即：K = (σ√πa)其中，σ表示应力，a表示裂纹长度。
应力强度因子K的大小与材料性质和裂纹形状密切相关，是预测材料破坏和损伤的重要参数。
其计算常常需要借助有限元分析等数值计算方法。
三、牛顿迭代在计算应力强度因子中的应用由于应力强度因子K与裂纹长度a之间存在非线性关系，常常需要采用数值计算方法来求解K的值，牛顿迭代就是其中一种常用的方法。
牛顿迭代在计算应力强度因子中的步骤如下：1. 确定裂纹长度a的初始值。
2. 假设一个初始的应力强度因子K0。
3. 在已知的K0的条件下，计算应力场或位移场的有限元解。
4. 根据有限元解，计算裂纹尖端处的应力。
如何使用ABAQUS计算应力强度因子
如何使用ABAQUS计算应力强度因子ABAQUS是一种广泛使用的有限元分析软件，可用于计算应力强度因子。
应力强度因子用于评估材料中的裂纹扩展性能，是断裂力学中的重要参数。
以下是使用ABAQUS计算应力强度因子的一般步骤：1.准备模型：在使用ABAQUS计算应力强度因子之前，需要先准备好模型。
模型应包含有裂纹的几何形状，以及材料的属性。
2.确定边界条件：要使用ABAQUS计算应力强度因子，必须指定适当的边界条件。
这些条件可以是约束的位移或力。
3.定义材料特性：为了计算应力强度因子，需要定义材料的特性，如弹性模量和泊松比。
这些特性通常可以从实验数据中获取。
4.创建网格：在使用ABAQUS计算应力强度因子之前，需要对模型进行离散化处理，将其划分为有限个单元。
这可以通过使用ABAQUS提供的网格生成工具来完成。
5.应用载荷：定义适当的载荷类型和大小，以便在模型上施加负载。
这可以是施加在边界上的力或位移。
6.定义裂纹：使用ABAQUS的初始裂纹命令或裂纹离散化工具来创建裂纹几何。
裂纹可以是直线裂纹，也可以是不规则或曲线裂纹。
7.定义断裂准则：使用ABAQUS的断裂准则定义工具，指定在何种条件下认为破坏发生。
常用的断裂准则包括应力强度因子法和能量释放率法。
8.运行ABAQUS求解器：在定义了模型、边界条件、材料特性、网格和载荷之后，可以运行ABAQUS求解器。
根据模型的复杂程度，可能需要较长的计算时间。
9.后处理结果：一旦ABAQUS求解器完成计算，可以使用ABAQUS提供的后处理工具来分析结果。
这些工具可以用于计算应力强度因子及其分布。
10.计算应力强度因子：通过使用ABAQUS的应力强度因子计算工具，可以计算裂纹尖端处的应力强度因子。
这些结果可以用来预测裂纹的扩展和破坏行为。
第三章确定应力强度因子叠加法及组合法(计)-2008
第三章确定应力强度因子叠加法及组合法第1节概述1、应力强度因子求解的重要性应力强度因子是线弹性条件下计算带裂纹结构剩余强度和裂纹扩展寿命必不可少的基本控制参量。
由于应力强度因子在裂纹体分析中的中心地位，它的求解自断裂力学问世以来就受到了高度的重视，迄今为止，已经产生了众多的方法。
应力强度因子与裂纹几何和荷载形式有关，两者的组合可以派生出许多种情况，从而使应力强度因子的求解变得很复杂。
2、常用应力强度因子求解方法常用的应力强度因子计算方法有两大类：一)理论计算方法1）解析法复变函数法、保角变换法等特点：计算精确，但适用范围窄2)数值法有限元素法、边界元法、无网格法等特点：适用范围宽，但计算效率较差3)半解析—半数值方法边界配置法等特点：适用范围比解析法宽，计算效率比数值法高二) 实验方法电阻应变片法、光弹性法、全息干涉法、散斑干涉法等3、应力强度因子一般描述形式应力强度因子可以描述为：K a=βσπ3-1-1I式中, σ是远离裂纹处的名义应力, a是裂纹尺寸。
因子β是裂纹几何形状、结构几何形状载荷形式以及边界条件等的函数, β是无量纲的。
对于无限大板, 中心穿透裂纹, 远处均匀受拉（单向或双向），应力强度因子为:=σπ3-1-2K aI其中a为半裂纹长度。
即在此情况下, β=1, 从而, 可以将β看作是一修正系数, 它使实际应力强度因子与无限大板的中心裂纹有关。
第2节叠加法1、叠加原理由于线弹性断裂力学方法建立在弹性基础上, 故可用线性累加每种类型载荷所产生的应力强度因子来确定一种以上的载荷对裂纹尖端应力场的影响。
在相同几何形状的情况下, 累加应力强度因子解的过程称为叠加原理。
造成同一开裂方式的应力强度因子求和过程的唯一限制是应力强度因子必须以相同的几何形状(包括裂纹几何形状)为前提。
——如果结构在几种或者特殊荷载作用下，产生了复合裂纹，则各型应力强度因子是在将荷载分解后各型裂纹问题的应力强度因子本身的叠加。
使用ABAQUS计算应力强度因子
------------------------------------------------------------------------------------------------------- 如何使用ABAQUS计算应力强度因子Simwefanhj（fanhjhj@）2011.9.9------------------------------------------------------------------------------------------------------- 问题描述：以无限大平板含有一贯穿裂纹为例，裂纹长度为10mm（2a），在远场受双向均布拉应力σ＝100N/mm2。
按解析解，此I型裂纹计算出的应力＝396.23（N.mm-3/2）强度因子πσaK=I以下为使用ABAQUS6.10的计算该问题的过程。
第一步：进入part模块①建立平板part（2D Planar;Deformation;shell），平板的尺寸相对于裂纹足够大，本例的尺寸为100×50（mm）。
②使用Partation Face:sketch工具，将part分隔成如图1形式。
图1第二步：进入property模块①建立弹性材料；②截面选择平面问题的solid，homogeneous；③赋予截面。
第三步：进入Assembly模块不详述。
需注意的是：实体的类型（instance type）选择independent。
第四步：进入mesh模块除小圈内使用CPS6单元外，其它位置使用CPS8单元离散（图2）。
裂纹尖端的奇异在interaction模块中（图4）考虑。
图2第五步：进入interaction模块①指定裂纹special/creak/assign seam，选中示意图3中的黄色线，done！②生成裂纹crack 1，special/crack/create,name：crack 1，type: contour integral.当提示选择裂纹前端时，选则示意图的红圈区域，当提示裂纹尖端区域时选择红圈的圆心，用向量q表示裂纹扩展方向（示意图3绿色箭头）。
