苏州一光DZJ2激光垂准仪说明书
二 仪器主要技术参数
向上一测回垂准测量标准偏差 向下对径观测极限误差 长水准器角值 望远镜
1/45000 1/2000 30 /2mm
成像 放大倍率 视场角 物镜有效孔径 最短视距 垂准用激光器
倒像 25X 1 50 36mm 0.8 m
波长 激光等级 发光功率
激光有效射程
激光光斑直径 视准轴与竖轴同轴误差
将仪器安置在三脚架或校正台上 先整平 转 动仪器照准部使长水准器平行于任意两个脚螺旋的 连线 以相反方向等量旋动这两个脚螺旋 使气泡 居中 再转动照准部 ９０º 旋动第三个脚螺旋使气泡 居中 再转动照准部 ９０º 此时气泡偏离量的一半用 脚螺旋校正 另一半用改针旋动长水泡校正钉来校 正 重复以上步骤 直至仪器转动到任意位置 长 水准气泡都居中 ２． 圆水泡的调整
DZJ2 激光垂准仪
使用说明书
苏州一光仪器有限公司
TEL:0512-5225568
衷心的感谢您对我公司产品的信任 DZJ2 激光垂准仪是精密测量仪器 正确 合理的使用和保管 对于保证仪器的精度和 延长使用寿命至关重要 在使用前 请仔细 阅读使用说明书 本仪器为 2 级激光产品 须注意激光防 护 垂准激光打开时 请在目镜外装好滤光 片再观测 物镜处 人眼不应直视
- 12 -
七 仪器的维护
为了正确合理地使用和保管仪器 保证垂准精 度 延长仪器的使用寿命 请注意以下事项 1.仪器从包装箱内取出应小心 一手握提手 一手 托住三角基座 不要用力拉激光外罩和望远镜筒部 2.观测时 用两手转动照准部下半部分的圆盘来转 动仪器 不要用力推提手或激光外罩部分 3.使用时 应避免阳光直接照射在仪器上 4.仪器暴露在外面的光学镜片上有灰尘时 可用软 毛刷轻轻刷去 有水气或油污时 可用檫镜纸或干 净的绒布轻轻地檫净 5.冬天室内外温差大 仪器在拿到室外或室内时 应间隔一段时间后再开箱 6.仪器不使用时 应放在仪器包装箱内 箱内放适 量的干燥剂 箱子放在干燥 清洁 通风良好的房 间内
在长水准器调整好的基础上 用改针旋动圆水 泡下面的两个校正钉 使圆水泡气泡居中 ３． 望远镜视准轴与竖轴不重合的调整
在使用过程中 如发现仪器照准部转动 １８０ 后
- 10 -
目标的像与望远镜十字丝中心有偏移 说明望远镜 视准轴与竖轴不重合 需要调整
首先 将仪器安置在三脚架或校正台上 在仪 器上方放置一张带有十字线的纸 高度至少大于 １０ 米 精确照准十字线 或者在仪器上方竖直架设平 行光管 精确照准平行光管无穷远处的分划板上的 十字丝 既十字线的像或平行光管无穷远处分划板 上的十字丝的像与望远镜分划板上的十字丝完全重 合 旋下黑色圆罩 用改针微调分划板周围上 下 左 右 ４ 个方向上的调整螺钉 直到仪器转动任意 角度 十字线的像或平行光管无穷远处分划板上的 十字丝的像与望远镜分划板上的十字丝完全重合 之后 旋上圆罩 ４． 激光束同焦的调整
635nm 2级
5mw １２０ 白天 ２５０ 夜间 ５ｍｍ／８0m
５
激光光轴与视准轴同轴误差
５
下对点
最短聚焦距离 对点用激光器
0.5m
波长 激光等级 出射功率 电源 仪器正常工作温度范围 仪器重量
650nm 2级 0.1mw 2 节 5 号碱性电池或可充电电池 -10ºC ~ +45ºC
地址 中国苏州凤凰街孔付司巷 ４ 号 电话 （总机） ０ ５ １ ２ － ５ ２ ２ ５ ５ ６ ８ ５２２４９３７ 传真 ０ ５ １ ２ － ５ ２ ３ ０ ６ １ ９ 邮编 ２ １ ５ ０ ０ ６ Ｅ － ｍａｉｌ：ｆｏｉｆ＠ｐｕｂｌｉｃ１．ｓｚ．ｊｚ．ｃｎ
将仪器照准部转动 180º检查对中情况 若有偏 离 松开中心螺旋 将整个仪器在架头上平移 直 至激光斑与测站点精确对中
转动照准部 确认仪器转动到任意位置 长水 准器气泡居中 如有偏离 重复以上步骤
确认对中 整平完成后 可将对点激光关闭以
-7-
节省用电 ２．照准
在目标处放置网格激光靶 转动望远镜目镜使分划板十字丝清晰 再转动 调焦手轮使激光靶在分划板上成像清晰 并尽量消 除视差 即当观测者轻微移动视线时 十字丝与目 标之间不能有明显偏移 否则 应继续上述步骤 直至无视差 ３．向上垂准 A.光学垂准 如果仪器已经校正好 当仪器整平后 视准轴 同竖轴同轴误差 ５ 可以作为垂准线 一次观测 可保证垂准精度 但为提高垂准精度 应将仪器照准部旋转 180º 通过望远镜获得第二个观测值 取其中数 中点 为测量值 B.激光垂准 打开垂准激光开关 会有一束激光从望远物镜 中射出 并聚焦在激光靶上 激光光斑中心处的读 数既为观测值 同样建议用户通过旋转照准部 对
-8-
径读数的方法提高垂准精度 如需要通过望远镜目镜读数时 一定要在目镜
外装上滤色片 减少激光对人眼的伤害
五 仪器的电源
仪 器 的 电 源 为 两 节 ５ 号 碱 性 电 池 或 选 配 的 电池块 １．电池的更换
两节新的 ５ 号碱性电池可连续使用 ６ ８ 小时 使用过程中 如发现激光管亮度明显下降 应更换 电池 首先旋松电池盖上的固定钮 向右拔出电池 盖 取出旧电池 按照电池盒内的正 负极标识 正确装入新电池 将电池盖上的两个搭子卡在电池 盒左侧的槽内 盖好电池盒 旋紧固定钮 ２．电池块的使用
另一只激光器通过下对点系统将激光束发射出 来 利用激光束对准基准点 快速直观
仪器配有度盘 对径测量更准确 方便 仪器采用一体化机身设计 结构紧凑 性能稳 定 仪器用于测量相对垂准线的微小水平偏差 进 行铅垂线的点位传递 物体垂直轮廓的测量 广泛 用于建筑施工 工业安装 工程监理 变形观测 如高层建筑 电梯 矿井 水塔 烟囱 大型设备 安装 飞机制造 造船等行业
- 11 -
装上滤光片 打开垂准激光开关 松开两侧的两个 固定钉 一边通过目镜观察 一边用改针微调激光 连接座上 ４ 个竖直方向的调整螺钉 直到目标处的 激光斑最小 之后 旋紧两侧的固定钉 ５． 激光束同心的调整
激光光斑中心与望远镜通光孔中心重合称为同 心 在仪器上方 ２ ３ 米高度放置一张白纸 打开垂 准激光开关 旋动调焦手轮 使白纸上的激光斑最 大 此时光斑应圆整 亮度均匀 否则 需要调整
- 15 -
2.8kg
-4-
三 仪器外形及各部件名称
-5-
-6-
四 仪器的使用
1.安置 对中 整平 将三脚架安置在测站点上 仪器安装在三脚架
的基座强制中心孔内 锁紧基座固定钮 使仪器稳 固 调节三脚架高度 使望远镜目镜大致与人眼等高 打开对点激光开关 调节对点调焦手轮 使激光聚 焦在测站ቤተ መጻሕፍቲ ባይዱ上 调节三脚架 使圆水泡气泡居中 转动仪器照准部 使长水准器与任意两个脚螺旋的 连线平行 以相反的方向等量旋动这两个脚螺旋 使气泡居中 将仪器照准部转动 90º 旋动第三个脚 螺旋 使气泡居中 用上述方法反复调整 直到仪 器转动到任意位置 气泡最大偏离值不超过四分之 一格值为止
- 13 -
八 DZJ2 激光垂准仪装箱单
DZJ2 激光垂准仪 使用说明书
1台 1本
网格激光靶
1片
改针 小钟表起子
2把 1把
干燥剂
1袋
合格证
1张
- 14 -
苏州一光仪器有限公司 苏州第一光学仪器厂
取下激光外罩 用小钟表起子一边微调压板上 的 ４ 个支紧螺钉 一边观察激光斑的变化 直到符 合要求为止 ６． 激光束同轴的调整
使用过程中 如激光束聚焦后 光斑不位于望 远镜分划板十字丝中心 说明激光光轴与望远镜视 准轴不重合 需要调整
目标设置同 ３ 精确照准后 取下激光外罩 装上滤光片 打开垂准激光开关 然后 一边通过 目镜观察 一边用改针微调激光连接座上 ４ 个水平 方向的调整螺钉 直到仪器转动到任意位置 激光 斑都处于望远镜分划板十字丝中心
-1-
目录
一 仪器特点及用途 二 仪器主要技术参数 三 仪器外形及各部件名称 四 仪器的使用 五 仪器的电源 六 仪器的调整 七 仪器的维护 八 DZJ2 激光垂准仪装箱单
-2-
一 仪器特点及用途
DZJ2 激光垂准仪是在光学垂准系统的基础上 添加 2 只半导体激光器 其中之一通过上垂准望远 镜将激光束发射出来 仪器的结构保证激光束光轴 与望远镜视准轴同心 同轴 同焦 当望远镜照准 目标时 在目标处就会出现一红色小亮斑 在目镜 外装上仪器配备的滤光片 可用人眼直接观察 仪 器还配有网格激光靶 使测量更方便
用户如选购了 ＤＺＪ２ 激光垂准仪的选配附件 Ｚ２－１２０２ 电池块 Ｚ２－１２０３ 充电器 可按照充电器上 的说明使用
-9-
六 仪器的调整
ＤＺＪ２ 激光垂准仪是一种精密仪器 出厂前均通 过严格检验 经过一段时间的使用后 应对仪器进 行如下顺序的检验和校正 第 １ ２ 条用户可自行操 作 其它各项由于用户受条件所限 请不要自行拆 卸 将仪器送有条件的修理部门或我公司检校 １． 长水准器的调整
用望远镜照准目标并精确调焦后 打开垂准激 光开关 目标处的激光光斑直径应最小 否则说明 激光束与望远光学系统不同焦 需要调整
首先 目标设置同 ３ 精确照准目标后 既十 字线或平行光管无穷远处分划板上的十字丝清晰的 成像在望远镜分划板上 然后 旋下黑色圆罩 再 旋下激光外罩上的 ４ 个沉头螺钉 取下激光外罩
JC100使用说明书-JC100 全自动激光垂准仪
JC100全自动激光垂准仪 使用说明书苏州一光镭射仪器有限公司JC100使用说明书1. 基本功能本仪器采用波长为635nm 的半导体激光器，发射出的激光束可见度较好。
激光束出射方式如下图所示：分别向上或（和）向下发射一束同轴的激光射线。
1Y1X12. 仪器简介 2.1.主机2电池盒钮电池盒提手三爪基座激光出射窗 控制面板2.2.控制面板上出光指示灯精度调整键Y方向调整指示灯X方向调整指示灯遥控接收自动安平指示灯此灯亮，仪器处于安平状态。
此灯闪，仪器倾斜度过大，须调整。
下出光指示灯上、下出光选择键电源指示灯此灯亮，电源接通。
此灯闪，电池电压过低，须更换电池。
电源开关键精度调整键设置指示灯确认进入设置模式时，此灯亮。
33. 仪器的使用:(使用前最好将电池充足)电池盒钮充电插座电池盒座电池盒3.1.安装电池本仪器使用可充电(NI-MH)电池。
将电池盒插入主机的电池盒座，旋紧电池盒钮。
3.2.安置仪器将仪器置于脚架上,或置于一稳固的平面上。
（1）若需要作精密垂准测量，则应调节三爪基座的脚螺旋，使基座上的圆水泡居中。
（2）若仅需提供精度在±10″以内的垂直基准线，则只需使仪器基本竖直。
上出光，仪器的倾斜度不超过±3°即可； 下出光，仪器的倾斜度应控制在±1°以内。
3.3.操作3.3.1.电源开关按POWER 键，开机，电源指示灯亮，自动安平功能启动。
电源指示灯闪烁，表明电池电压不足。
此时，应对在机可充电电池充电。
再按POWER 键，电源指示灯灭, 关机。
3.3.2.安平指示当完成自动安平后，自动安平指示灯亮，同时仪器向上发出一束激光。
如果仪器安置不当，或由于其它原因造成仪器倾斜度超过±3°时，自动安平指示灯将闪烁，激光束不出射。
此时应先关机，然后重新安置仪器。
提示：超范围报警约5分钟后，仪器将自动关机。
43.3.3.激光束的选择按上、下出光选择键，可选择激光束的发射方向。
垂准仪
精度调整键
3
3. 仪器的使用:(使用前最好将电池充足)
3.1.安装电池
本仪器使用可充电(NI-MH)电池。
电池盒电池盒钮。
3.2.安置仪器
将仪器置于脚架上,或置于一稳固的平面上。 （1）若需要作精密垂准测量，则应调节三爪基座的脚螺旋，
调节三爪基座的脚螺旋，使基座上的圆水泡居中。
（3）将仪器的 X1 方向朝向墙面（或标尺）。打开电源，转动五角棱镜，
将激光束对准墙面（或标尺），在墙面（或标尺）上标出 X1 方向激光束的位置 h1。
50m
（4）将仪器旋转 180°，X2 方向朝向墙面（或标尺），标出 X2 方向
激光束的位置 h2。
h1 与 h2 的差值应小于 5mm。
JC100 全自动激光垂准仪
使用说明书
苏州一光镭射仪器有限公司
JC100 使用说明书
1. 基本功能 本仪器采用波长为 635nm 的半导体激光器，发射出的激光束可见度较好。 激光束出射方式如下图所示： 分别向上或（和）向下发射一束同轴的激光射线。 X1 Y1
1
2. 仪器简介 2.1.主机
激光出射窗
控制面板
三爪基座
提手 电池盒
电池盒钮
2
2.2.控制面板
自动安平指示灯 此灯亮，仪器处于 安平状态。此灯闪， 仪器倾斜度过大， 须调整。
遥控接收
Y 方向调整指示灯
X 方向调整指示灯
精度调整键
上出光指示灯 上、下出光选择键
下出光指示灯
电源指示灯 此灯亮，电源接通。此 灯闪，电池电压过低， 须更换电池。
4
3.3.3.激光束的选择 按上、下出光选择键，可选择激光束的发射方向。 (1)仪器完成自动安平后，向上发出一束激光。 (2)按上、下出光选择键，仪器向下发出一束激光。 (3)再按上、下出光选择键，仪器向上和向下各发出一束激光。 (4)第三次按上、下出光选择键，仪器又回复到向上发出一束激光。 如此周而复始。
激光垂准仪的使用方法

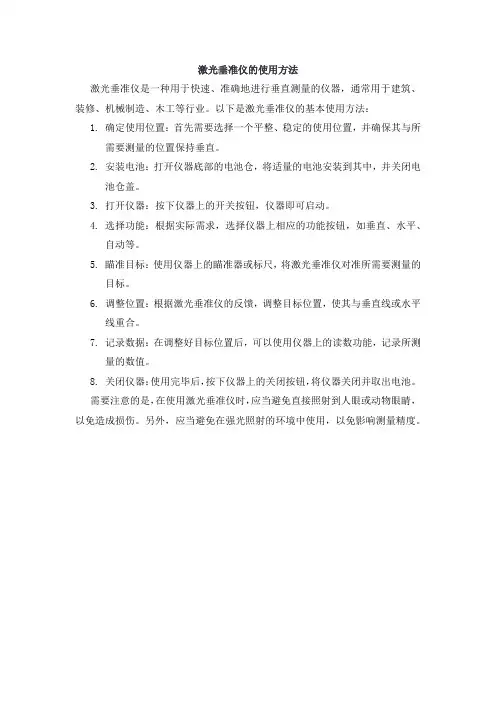

激光垂准仪的使用方法
