【CN209723198U】一种防臭地漏【专利】
【CN209723383U】一种新型复合建筑板材【专利】
( 12 )实 用新型专利
(21)申请号 201920083506 .1
(22)申请日 2019 .01 .18
(73)专利权人 浙江航兴建设有限公司 地址 313000 浙江省湖州市吴兴区八里店 镇经编产业园1幢103第三层302室
(72)发明人 连晓凝
权利要求书1页 说明书3页 附图2页
CN 209723383 U
CN 209723383 U
权 利 要 求 书
1/1 页
1 .一种新型复合建筑板材，包括板材本体（1），其特征在于：所述板材本体（1）两侧均设 有第一侧边（2），所述板材本体（1）两端均设有第二侧边（3），所述第一侧边（2）和第二侧边 （3）外侧顶端均固定连接导杆（4），所述第一侧边（2）和第二侧边（3）外侧底端均开设有导槽 （5），所述第一侧边（2）外侧中间焊接有一号防滑齿（6），所述第二侧边（3）外侧中间焊接有 二号防滑齿（12），所述第一侧边（2）内部设有一号填充布（7），所述第二侧边（3）表面镶嵌有 干粉腔（8），所述干粉腔（8）表面设有密封膜（11），且密封膜（11）设有若干组，所述二号防滑 齿（12）之间设有透气腔（10），且透气腔（10）设于干粉腔（8）一侧，所述透气腔（10）内部设有 二号填充布（14），所述透气腔（10）内部开设有气孔（13），且气孔（13）贯穿于二号填充布 （14）内部。
5 .根据权利要求1所述的一种新型复合建筑板材，其特征在于：所述干粉腔（8）为内部 带有加压干粉的干粉腔，所述密封膜（11）为易燃易熔密封膜。
2
CN 209723383 U
说 明 书
1/3 页
一Байду номын сангаас新型复合建筑板材
【CN209760803U】一种卫生间上翻梁模板支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920347821.0(22)申请日 2019.03.19(73)专利权人 南通市第七建筑安装工程有限公司地址 226000 江苏省南通市海安长江路99号(72)发明人 张严 陈永明 顾柳 高翔 杨阳 储晓洁 唐小露 王凌 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.E04G 13/04(2006.01)(54)实用新型名称一种卫生间上翻梁模板支架(57)摘要本实用新型提供了一种卫生间上翻梁模板支架，包括四个支架，四个支架呈两两对称设置，且左侧两个支架之间通过螺栓固定安装有连接杆，四个支架底端均通过螺栓固定安装有活动栓，两个活动栓之间通过螺纹转动连接有长形螺栓，长形螺栓左右两侧均通过螺纹转动连接有防掉螺栓，活动栓底端通过螺栓固定安装有支撑杆，四个支架内侧开口设置有放置槽。
该种卫生间上翻梁模板支架能够保证所承受一定的载荷的同时也能有效地减轻重量，使得当连接支架出现损坏时变得易于更换，同时能够调节左右两侧的支架来固定位置用于固定任意厚度的卫生间上翻梁。
权利要求书1页 说明书2页 附图2页CN 209760803 U 2019.12.10C N 209760803U权 利 要 求 书1/1页CN 209760803 U1.一种卫生间上翻梁模板支架，包括四个支架(1)，其特征在于，所述四个支架(1)呈两两对称设置，且左侧两个支架之间通过螺栓固定安装有连接杆(2)，所述四个支架(1)底端均通过螺栓固定安装有活动栓(3)，所述两个活动栓(3)之间通过螺纹转动连接有长形螺栓(4)，所述长形螺栓(4)左右两侧均通过螺纹转动连接有防掉螺栓(401)，所述活动栓(3)底端通过螺栓固定安装有支撑杆(5)，所述四个支架(1)内侧开口设置有放置槽(101)，所述四个支架(1)底端内侧通过螺栓固定安装有支撑块(102)，所述支撑块(102)内部开孔设置有固定孔(103)。

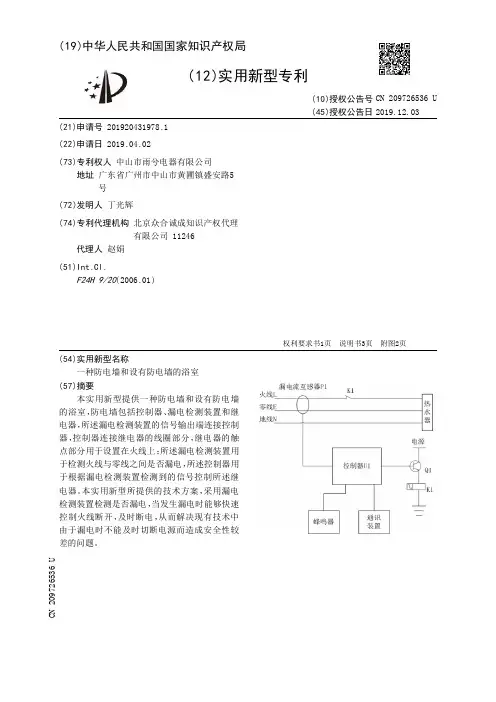

【CN209726536U】一种防电墙和设有防电墙的浴室【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920431978.1(22)申请日 2019.04.02(73)专利权人 中山市雨兮电器有限公司地址 广东省广州市中山市黄圃镇盛安路5号
(72)发明人 丁光辉 (74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 赵娟
(51)Int.Cl.F24H 9/20(2006.01)
(54)实用新型名称一种防电墙和设有防电墙的浴室(57)摘要本实用新型提供一种防电墙和设有防电墙的浴室，防电墙包括控制器、漏电检测装置和继电器，所述漏电检测装置的信号输出端连接控制器，控制器连接继电器的线圈部分，继电器的触点部分用于设置在火线上；所述漏电检测装置用于检测火线与零线之间是否漏电，所述控制器用于根据漏电检测装置检测到的信号控制所述继电器。本实用新型所提供的技术方案，采用漏电检测装置检测是否漏电，当发生漏电时能够快速控制火线断开，及时断电，从而解决现有技术中由于漏电时不能及时切断电源而造成安全性较差的问题。
权利要求书1页 说明书3页 附图2页
CN 209726536 U2019.12.03
CN 209726536 U1.一种防电墙，其特征在于，包括控制器、漏电检测装置和继电器，所述漏电检测装置的信号输出端连接控制器，控制器连接继电器的线圈部分，继电器的触点部分用于设置在火线上；所述漏电检测装置用于检测火线与零线之间是否漏电，所述控制器用于根据漏电检测装置检测到的信号控制所述继电器。2.根据权利要求1所述的防电墙，其特征在于，所述漏电检测装置为漏电流检测装置，漏电流检测装置用于设置在火线和零线的进线端。3.根据权利要求1所述的防电墙，其特征在于，所述漏电检测装置为电压传感器，用于检测零线与地线之间的电压。4.根据权利要求1所述的防电墙，其特征在于，所述控制器还连接有报警装置和/或通讯装置。5.一种设有防电墙的浴室，包括热水器，热水器的电源端连接火线和零线；其特征在于，该浴室还包括如权利要求1-4任意一项所述的防电墙。
【CN209523274U】一种建筑给排水管道防结露组件【专利】
实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种建筑给排水管道防结露组件，解决 了上述背景技术中提出的问题。 [0006] (二)技术方案 [0007] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种建筑给排水管道 防结露组件，包括管道本体，所述管道本体的外表面开设有凹槽，所述凹槽的内部固定连接 有厚隔板，所述厚隔板的外表面活动连接有转动杆，所述转动杆的外表面固定连接有套管， 所述套管的外表面固定连接有转动叶 ，所述套管外表面靠近转动叶的一侧固定连接有主齿 轮，所述主齿轮啮合连接有次齿轮，所述次齿轮的外表面活动连接有支撑杆，所述次齿轮外 表面靠近支撑杆的 一 侧啮合连接有齿牙板 ，所述齿牙板的 上表面固定连接有连接块 ，所述 连接块的 上表面固定连接有顶块 ，所述顶块的 外表面活 动连接有长板 ，所述顶块外表面靠 近长板的一侧固定连接有防结露组件，所述防结露组件包括海绵垫，所述海绵垫的一侧固 定连接有中板，所述中板的一侧固定连接有防渗层，所述防渗层的一侧固定连接有外层板， 所述本体外表面靠近凹槽的一侧固定连接有保护层。 [0008] 可选的，所述转动叶的数量为若干个，且若干个所述转动叶以管道本体的中心线 呈中心对称设置。 [0009] 可选的，所述转动杆的两端均活动连接有转轴，所述转动杆的两端均通过转轴活
权利要求书1页 说明书4页 附图4页
CN 209523274 U
CN 209523274 U
权 利 要 求 书
1/1 页
1 .一种建筑给排水管道防结露组件，包括管道本体(1) ，其特征在于：所述管道本体(1) 的外表面开设有凹槽(2) ，所述凹槽(2)的内部固定连接有厚隔板(3) ，所述厚隔板(3)的外 表面活动连接有转动杆(4) ，所述转动杆(4)的外表面固定连接有套管(5) ，所述套管(5)的 外表面固定连接有转动叶(6) ，所述套管(5)外表面靠近转动叶(6)的一侧固定连接有主齿 轮(7) ，所述主齿轮(7)啮合连接有次齿轮(8) ，所述次齿轮(8)的外表面活动连接有支撑杆 (9) ，所述次齿轮(8)外表面靠近支撑杆(9)的一侧啮合连接有齿牙板(10)，所述齿牙板(10) 的上表面固定连接有连接块(11) ，所述连接块(11)的上表面固定连接有顶块(12) ，所述顶 块(12)的外表面活动连接有长板(13) ，所述顶块(12)外表面靠近长板(13)的一侧固定连接 有防结露组件(14) ，所述防结露组件(14)包括海绵垫(1401) ，所述海绵垫(1401)的一侧固 定连接有中板 (1402) ，所述中板 (1402)的一侧固定连接有防渗层(1403) ，所述防渗层 (1403)的一侧固定连接有外层板(1404) ，所述本体 (1) 外表面靠近凹槽 (2)的一侧固定连接 有保护层(15)。
【CN209723425U】一种出屋面管道防水结构【专利】
5 .根据权利要求4所述的一种出屋面管道防水结构，其特征在于：所述砂浆(5)层由管 道(2)向屋面(1)铺设，所述砂浆(5)层的厚度朝向管道(2)的方向逐渐升高。
6 .根据权利要求1所述的一种出屋面管道防水结构，其特征在于：所述导水管(63)与引 流孔(62)为螺纹连接。
实用新型内容 [0005] 本实用新型的目的是提供一种出屋面管道防水结构，具有施工简单，防水效果好 的优点。 [0006] 本实用新型的上述实用新型目的是通过以下技术方案得以实现的： [0007] 一种出屋面管道防水结构，包括突出屋面的管道，所述的管道外套设有防水套管， 所述的防 水套管的 外围设有防 水卷材 ，所述管道 周向固设 第一直 角件 ，所述第一直 角件与 管道之间形成开口向上的 集水槽 ，所述集水槽底部开设有 引流孔 ，所述 引流孔密封连接有 导水管 ；所述第一直 角件远离管道的 一端连接第二直 角件 ，所述第二直 角件与第一直 角件 之间形成开口向下密封槽 ，所述密封槽内设置有将管道围闭的防 护板 ，所述防 护板一端设 置在密封槽内 ，另一端抵接在屋面上 ，所述防 护板上开设有供导水管伸出防 护板的穿孔 ，所 述导水管从穿孔伸出防护板。 [0008] 通过采用上述技术方案，在管道上设置第一直角件，第一直角件与管道侧壁形成 开口向上的 集水槽 ，集水槽能 够将管道区域内的 水进行收 集 ，然后统一排到屋面远离管道 和屋面的连接处的位置，防止了在管道和屋面的连接处存在水，具有防水效果好的优点；同 时 在管道一 周设置防 护板进行密封 ，很好的防 止水进入管道和屋面连接位置 ，防 水效果更 好。避免了由于防水卷材和管道之间采用金属箍进行固定，会造成金属箍太紧破坏管道，太 松密闭效果不好。同时，水可能会覆盖在管道与屋面接触处，容易造成渗水的问题。 [0009] 本实用新型进一步设置为：所述防护板伸进密封槽的一端的两侧壁上设置有具有 弹性的咬合齿，所述咬合齿齿尖方向向下倾斜，所述密封槽内设置有卡嵌咬合齿的咬合槽。 [0010] 通过采用上述技术方案，在安装防护板时，将带有咬合齿的一端插入密封槽内，在 插入时 ，咬合齿受到挤压会发生形变 ，然后防 护板插入到密封槽内 ，咬合齿在卡入咬合槽 后，会复位到初始位置，将防护板卡嵌在密封槽内固定。 [0011] 本实用新型进一步设置为：所述防护板包括第一护板、第二护板、螺栓以及扣件，
【CN209700270U】一种防干燥的颜料盒【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221096.2(22)申请日 2019.02.21(73)专利权人 河南应用技术职业学院地址 450000 河南省郑州市中原区郑上路548号(72)发明人 薛婵 曹璐 郑航 王翔 张梓杨 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.B44D 3/04(2006.01)(54)实用新型名称一种防干燥的颜料盒(57)摘要本实用新型公开了一种防干燥的颜料盒，涉及颜料盒技术领域，包括盒体，所述盒体的内部设有储料筒，储料筒的底部设有推动机构，盒体的顶部设有盒盖，盒体的上表面设有密封机构，盒盖的内部设有储水腔，储水腔的内部设有导流管，盒盖的底面固定连接有吸水棉，储水腔的内部设有注水管，注水管的一端贯穿储水腔的内侧壁并延伸至盒盖的外部，推动机构包括转动轮、螺纹杆和螺纹筒，盒体的底部设有转动轮，转动轮的上表面固定连接有螺纹杆，储料筒的内底壁固定连接有与螺纹杆相适配的螺纹筒，螺纹杆的顶端依次贯穿盒体的底面和储料筒的底面并延伸至螺纹筒的内部。
该防干燥的颜料盒，具备盒体内部湿气充足和空气密封性好的优点。
权利要求书1页 说明书3页 附图2页CN 209700270 U 2019.11.29C N 209700270U权 利 要 求 书1/1页CN 209700270 U1.一种防干燥的颜料盒，包括盒体（1），其特征在于：所述盒体（1）的内部设有储料筒（2），所述储料筒（2）的底部设有推动机构（3），所述盒体（1）的顶部设有盒盖（4），所述盒体（1）的上表面设有密封机构（5），所述盒盖（4）的内部设有储水腔（6），所述储水腔（6）的内部设有导流管（7），所述盒盖（4）的底面固定连接有吸水棉（8），所述储水腔（6）的内部设有注水管（9），所述注水管（9）的一端贯穿储水腔（6）的内侧壁并延伸至盒盖（4）的外部，所述推动机构（3）包括转动轮（301）、螺纹杆（302）和螺纹筒（303），所述盒体（1）的底部设有转动轮（301），所述转动轮（301）的上表面固定连接有螺纹杆（302），所述储料筒（2）的内底壁固定连接有与螺纹杆（302）相适配的螺纹筒（303），所述螺纹杆（302）的顶端依次贯穿盒体（1）的底面和储料筒（2）的底面并延伸至螺纹筒（303）的内部；所述密封机构（5）包括密封槽（501）、密封圈（502）和橡胶滤水塞（503），所述盒体（1）的上表面开设有密封槽（501），所述密封槽（501）的内侧壁固定连接有橡胶滤水塞（503），所述盒盖（4）的底面固定连接有密封圈（502），所述密封圈（502）的底端贯穿至橡胶滤水塞（503）的下方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920323716.3
(22)申请日 2019.03.14
(73)专利权人 逄进友
地址 264000 山东省烟台市莱阳市河东小
区
(72)发明人 逄进友
(74)专利代理机构 烟台上禾知识产权代理事务
所(普通合伙) 37234
代理人 刘志毅
(51)Int.Cl.
E03F 5/04
(2006.01)
(54)实用新型名称
一种防臭地漏
(57)摘要
本实用新型公开一种防臭地漏，包括地漏本
体，地漏本体包括沿部、颈部，颈部向下平滑窄缩
并斜切形成延伸斜口部，斜口部的开口端被平板
遮挡一小半后形成马蹄形的开口，平板上设置两
个铰座，相对平板的斜口部外壁上设置镶嵌槽，
镶嵌槽内嵌设第一磁铁；还包括一个与开口相状
相似的翻盖，翻盖外侧的加强筋向平板方向延伸
出出的两个卡头与两个铰座分别铰接；翻盖上套
设与开口相状相似且略大的胶套，胶套内层完整
以贴合翻盖内面并能够完全遮挡开口、外层留有
缺口以露出翻盖外面加强筋以内的部分；翻盖的
加强筋内嵌设护盖，护盖内嵌设第二磁铁，第一
磁铁与第二磁铁间隙相对、磁极相反。本实用新
型污物不容易附着。
权利要求书1页 说明书2页 附图5页
CN 209723198 U
2019.12.03
C
N
2
0
9
7
2
3
1
9
8
U
1.一种防臭地漏，包括地漏本体(1)，所述的地漏本体包括沿部(11)、颈部(12)，其特征
在于，所述颈部(12)向下平滑窄缩并斜切形成延伸斜口部(13)，所述斜口部(13)的开口端
被平板(14)遮挡一小半后形成马蹄形的开口(18)，所述平板(14)上设置两个铰座(15)，相
对平板的斜口部(13)外壁上设置镶嵌槽(16)，所述镶嵌槽(16)内嵌设第一磁铁(2)；还包括
一个与开口(18)相状相似的翻盖(3)，所述翻盖(3)外侧的加强筋(32)向所述平板(14)方向
延伸出出的两个卡头(31)与两个所述铰座(15)分别铰接；所述翻盖(3)上套设与开口(18)
相状相似且略大的胶套(4)，所述胶套(4)内层完整以贴合所述翻盖(3)内面并能够完全遮
挡所述开口(18)、外层留有缺口以露出所述翻盖(3)外面加强筋(32)以内的部分；所述翻盖
(3)的加强筋(32)内嵌设护盖(5)，所述护盖(5)内嵌设第二磁铁(6)，所述第一磁铁(2)与第
二磁铁(6)间隙相对、磁极相反。
2.根据权利要求1所述的一种防臭地漏，其特征在于，两个所述铰座(15)之间的所述平
板(14)上设置挡片(17)，所述挡片(17)能够阻挡所述翻盖(3)开度过大。
3.根据权利要求1所述的一种防臭地漏，其特征在于，所述颈部(12)外套设胶圈(7)。
权 利 要 求 书
1/1页
2
CN 209723198 U
