智能便携式变频串联谐振试验装置工作原理

智能便携式变频串联谐振试验装置工作原理广泛应用于电力、冶金、石油、化工、等行业,适用于大容量、高电压的电容性试品,如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。

本公司在变频串联谐振高压试验领域自主研发的变频、调压软件技术,优于国内高压试验行业,利用这一技术采用16位精细变频、10KHZ 载波频率、SPWM和进口原装IPM整体模块设计、制造的变频串并联谐振成套试验装置,完全符合国家有关高压实验的规程和要求。

智能便携式变频串联谐振试验装置直销工作原理:
变频串联谐振试验装置运用串并联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生谐振,谐振电压即为试品上所加电压。

通过调频控制器提供供电电源,试验电压由励磁变压器经过初步升压后,使高电压加在电抗器L和被试品CX上,通过改变调频控制器的输出频率,使回路处于串联谐振状态;回路的谐振频率取决于被试品电容CX和电抗器的电感L,调节变频控制器的输出电压,使试品上高压达到所需要的电压值。

合集下载

变频谐振耐压试验在35kV及以下XLPE电缆中的应用

变频谐振耐压试验在35kV及以下XLPE电缆中的应用

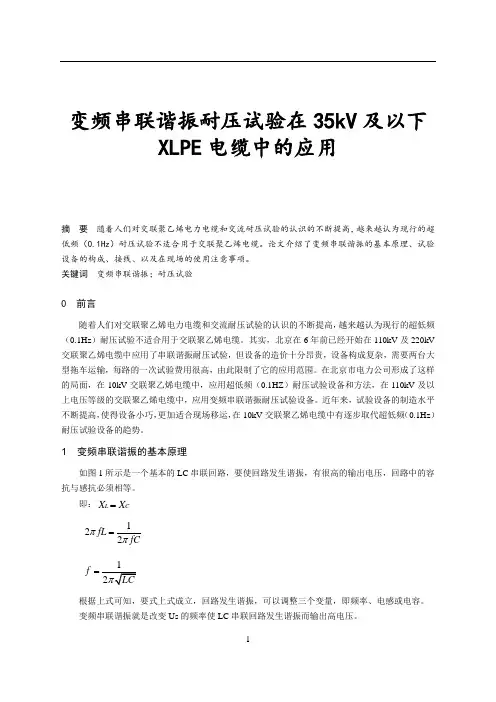

变频串联谐振耐压试验在35kV 及以下XLPE 电缆中的应用摘 要 随着人们对交联聚乙烯电力电缆和交流耐压试验的认识的不断提高,越来越认为现行的超低频(0.1Hz )耐压试验不适合用于交联聚乙烯电缆。

论文介绍了变频串联谐振的基本原理、试验设备的构成、接线、以及在现场的使用注意事项。

关键词 变频串联谐振;耐压试验0 前言随着人们对交联聚乙烯电力电缆和交流耐压试验的认识的不断提高,越来越认为现行的超低频(0.1Hz )耐压试验不适合用于交联聚乙烯电缆。

其实,北京在6年前已经开始在110kV 及220kV 交联聚乙烯电缆中应用了串联谐振耐压试验,但设备的造价十分昂贵,设备构成复杂,需要两台大型拖车运输,每路的一次试验费用很高,由此限制了它的应用范围。

在北京市电力公司形成了这样的局面,在10kV 交联聚乙烯电缆中,应用超低频(0.1HZ )耐压试验设备和方法,在110kV 及以上电压等级的交联聚乙烯电缆中,应用变频串联谐振耐压试验设备。

近年来,试验设备的制造水平不断提高,使得设备小巧,更加适合现场移运,在10kV 交联聚乙烯电缆中有逐步取代超低频(0.1Hz )耐压试验设备的趋势。

1 变频串联谐振的基本原理如图1所示是一个基本的LC 串联回路,要使回路发生谐振,有很高的输出电压,回路中的容抗与感抗必须相等。

即:L C X X = 122fL fCππ=f =根据上式可知,要式上式成立,回路发生谐振,可以调整三个变量,即频率、电感或电容。

变频串联谐振就是改变Us 的频率使LC 串联回路发生谐振而输出高电压。

当回路发生谐振时,有以下关系:o s U QU =212o o o o f L Q R f CR ππ=== s U I QU U R == f =2 变频串联谐振耐压试验2.1 变频串联谐振耐压试验设备工作原理从理论上可知,改变频率、电感或电容其中之一都可以使回路发生谐振,但实际应用的试验设备是电感和电容组成某一谐振频率的回路,再通过变化激励电源的频率实现谐振,其频率范围一般在30~300Hz 之间。

串联谐振电抗器介绍说明_串联谐振装置

串联谐振电抗器介绍说明_串联谐振装置

串联谐振电抗器介绍说明_串联谐振装置武汉汇卓电力自动化有限责任公司关注到我国电力事业的迅猛发展以及城市电网改造的进行,用交联聚乙烯(XLPE)电力电缆代替架空线路已经成为一种趋势,且电压等级和截面积、长度等都不断增加,导致交流耐压设备也不断增加,试验容量也不断提升,传统交流耐压设备现主要为HZXZ系列串联谐振试验装置,其高压谐振电抗器多采用“带铁芯式桶型”结构,此结构在很大程度上增加了单个设备的体积及重量,并且,带铁芯是结构其散热效果较差,考虑现场试验的实际情况和操作搬运的方便性及产品整体实用性能,我公司特研发出“超轻型环形空心电抗器”,这在很大程度上解决了现场搬运工作,提高工作效率。

串联谐振电抗器主要性能特点:1、内部绝缘采用耐高温、高绝缘性的硅胶灌封浇注;2、空芯结构设计,较传统铁芯式结构相比,改善了铁芯磁饱和及散热的性能;3、外壳采用POM材料开模具一次注塑成型,表面洁净光滑、机械强度高、耐高温、耐碰撞、耐磨损;4、整体结构为干式空芯环形结构,大大改善产品搬运、安装及拆卸、储存工作;5、积木式组合方式、环形端面设计结构,最大限度改善散热性能,改善散热量,提高使用性能及工作寿命;参考常规配置1、10kV电缆配置;(按截面积300mm2为例)电抗器规格:10kV/5.5A/2.8H被试品对象电抗器组合方式激励变输出选择变频电源配置型号10kV电缆1公里2台串联0.9kV5kW110kVA/22kV 10kV电缆2公里3台串联0.9kV5kW165kVA/22kV 10kV电缆3公里2台串联2组并0.9kV10kW220kVA/22kV联10kV电缆4公里3台串联2组并0.9kV10kW330kVA/22kV联0.9kV15kW330kVA/22kV 10kV电缆5公里3台串联3组并联2、35kV电缆配置;(按截面积300mm2为例)电抗器规格:10kV/5.5A/2.8H配置型号被试品对象电抗器组合方式激励变输出选择变频电源35kV电缆1公里5台串联 1.8kV11kW275kVA/52kV 35kV电缆2公里7台串联 1.8kV11kW385kVA/52kV 35kV电缆3公里5台串联2组并1.8kV22kW550kVA/52kV联35kV电缆4公里7台串联2组并1.8kV22kW770kVA/52kV联1.8kV30kW1155kVA/52kV 35kV电缆5公里7台串联3组并联3、110kV电缆配置;(按截面积300mm2为例)电抗器规格:10kV/9.5A/0.46H配置型号被试品对象电抗器组合方式激励变输出选择变频电源110kV电缆1公里15台串联2组并联 3.6kV75kW2850kVA/130kV 110kV电缆2公里17台串联2组并联 3.6kV75kW3230kVA/130kV 110kV电缆3公里24台串联2组并联 3.6kV75kW4560kVA/130kV110kV电缆4公里22台串联3组并联 3.6kV110kW6270kVA/130kV 110kV电缆5公里26台串联3组并联 3.6kV110kW7410kVA/130kV (注:以上配置具体参数仅供参考,最终配置方案以实际为准)。

串联谐振升压原理

串联谐振升压原理

串联谐振升压原理
谐振升压技术是一种广泛应用于电力系统的有效升压技术,它利用电力系统中的高频谐振的能量,将低压输入的电能转换成高压输出的电能。

它是一种比较成熟的升压技术,经过长期的发展和研究,已经被广泛应用于电力系统中。

谐振升压技术主要依靠一种特殊的技术原理——串联谐振原理。

串联谐振是指将多个电容器和多个电感器串联,并且形成一个谐振电路,这样形成的谐振电路可以把输入的低频电压转换成高频的谐振电压,从而实现电压的升压。

串联谐振升压技术的优点在于,它可以把输入的低压和低频电压转换成高压和高频电压,从而满足电力系统的需求;它可以把输出电压的波形控制在较低的范围内,从而减少电力系统中的歪曲,增强电力系统的稳定性;最后,它可以使用较少的元器件,从而减少成本,改善电力系统的整体性能。

另外,串联谐振升压技术还具有一定的缺点,例如电路的耦合和控制精度较低,可能会造成频率偏差,从而影响整个电力系统的正常运行。

因此,在实际应用中,应注意保证电路的耦合和控制精度,以确保电力系统的稳定运行。

总之,串联谐振升压技术是一种有效的升压技术,能够有效把低压
低频的电能转换成高压高频的电能,满足电力系统的需求。

它具有良好的效率和可靠性,可以有效改善电力系统的稳定性。

但是,在实际应用过程中,应当注意控制电路的耦合和控制精度,以确保电力系统的稳定运行。

串联谐振与工频耐压,直流高压发生器,超低频的区别

串联谐振与工频耐压,直流高压发生器,超低频的区别

串联谐振与工频耐压,直流高压发生器,超低频的区别串联谐振耐压试验装置知识串联谐振是用来做什么的?串联谐振耐压试验装置运用串联谐振原理,通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

变频串联谐振试验装置广泛运用于电力,冶金,石油,化工等行业,适用于大容量,高电压电容性试品,如发电机,电力变压器,GIS和高交联动力电缆,互感器,套管等交接试验和预防性试验。

变频串联谐振试验装置主要针对6KV-500KV电力变压器。

GIS,开关。

母线,套管,互感器等变电站容性设备,6KV-220KV高压交联电缆,出口电压20KV机以下电压等级电动机、发电机等交流耐压试验,及其35KV,66KV,110KV,220KV,330KV,500KV电压等级CVT 升压校验试验。

串联谐振VS工频耐压试验装置,满足大容量被试品耐压试验,体积,重量比工频耐压小得多,携带方便串联谐振VS超低频高压发生器超低频高压发生器主要针对10kv/35KV这两种规格的电缆,串联谐振耐压试验装置可适用10/35/110/220KV 等规格电缆,主变,发电机,CVT,开关等串联谐振VS直流高压发生器,直流高压发生器施加的“直流耐压”;串联谐振施加的交流耐压如何选择合适的串联谐振设备,提供以下技术参数电力变压器:电压等级(如10/35/110KV等规格等);最大容量;试验性质(中性点耐压或全绝缘耐压)单相对地电容量电力电缆:电压等级(如10/35/110KV规格等);最大长度,截面积发电机,电动机;电压等级(出口电压或称工作电压);试验电压(最高耐压值);单相对地电容量范围(如0.2-0.55 μF等)GIS:电压等级(或称工作电压);试验电压;(最高耐压值);间隔数量开关,绝缘子,PT,CT,绝缘工器具,母线,电压等级(或称工作电压);试验电压最高耐压值。

串联谐振耐压试验经典课件

串联谐振耐压试验经典课件

单相:
II

P UI
(式-9)
三相:
II
P UI
3
式中 I I ——励磁变压器或变频电源的输入电流,A; P ——励磁变压器或变频电源的容量,W;
QLUL UC (式-6)
RU U
式中 UL——谐振时电感两端电压,V; UC——谐振时电容两端电压,V。
Science And Technology
⑴谐振频率的计算:根据电感和电容计算频率,频率 计算见(式-7)。
f0

2
1 103 LC
(式-7)
式中 f0——谐振频率,Hz; L——电抗器电感量,H; C——被试品和分压器电容,μF。
(1)适用范围广,体积小、重量轻,试验容量大、试验电压高。 (2)安全可靠性高,操作简洁方便,试验的等效性好。 (3)串联谐振装置对高次谐波分量回路阻抗很大,所以试品上的电压 波形好;同时若在耐压试验过程中发生闪络、击穿,因失去了谐振条件, 高电压立即消失,从而使电弧立即熄灭。 (4) 恢复电压建立过程较长,很容易在再次达到闪络电压之前控制电 源跳闸.避免重复击穿,恢复电压并不产生任何过冲所引起的过电压。
三、串联谐振系统及主要元件
Science And Technology
1.电源
交流输入电源为串联谐振系统提供激励能量,为保证串联谐振系统正常
工作,必须保证电源的容量能满足试验要求。试验容量较大时必须采用
三相交流电源。电源的输出电流大于励磁变压器或变频电源的输入电流,
励磁变压器或变频电源的输入电流按(式-9)计算。
Science And Technology
高电压、大容量设备进行交流耐压试验所需 的试验设备容量越来越大,常规工频耐压方 法往往不能满足现场试验的要求,所以现场 试验广泛采用串联谐振试验方法。

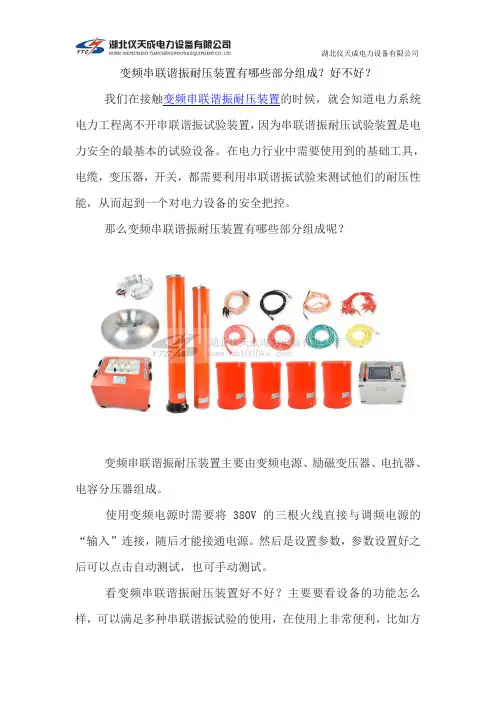

变频串联谐振耐压装置有哪些部分组成?好不好?

变频串联谐振耐压装置有哪些部分组成?好不好?

变频串联谐振耐压装置有哪些部分组成?好不好?
我们在接触变频串联谐振耐压装置的时候,就会知道电力系统电力工程离不开串联谐振试验装置,因为串联谐振耐压试验装置是电力安全的最基本的试验设备。

在电力行业中需要使用到的基础工具,电缆,变压器,开关,都需要利用串联谐振试验来测试他们的耐压性能,从而起到一个对电力设备的安全把控。

那么变频串联谐振耐压装置有哪些部分组成呢?
变频串联谐振耐压装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

使用变频电源时需要将380V的三根火线直接与调频电源的“输入”连接,随后才能接通电源。

然后是设置参数,参数设置好之后可以点击自动测试,也可手动测试。

看变频串联谐振耐压装置好不好?主要要看设备的功能怎么样,可以满足多种串联谐振试验的使用,在使用上非常便利,比如方
便携带移动,操作上简单易操作,测试时有智能化的测试操作,这些都说明该装置的性能比较好!还有设备的试验结果是否准确,测试精度高不高,都是说明设备好坏的标准。

像这一款能够改善输出电压的波形畸变,获得很好的正玄波形,有效的防止了谐波峰值对试品的误击穿。

还可以有效防止大的短路电流烧伤故障点。

也不会出现任何恢复过电压。

是一款非常好的变频串联谐振耐压试验装置。

串联谐振升压的原理

串联谐振升压的原理串联谐振升压是一种常见的电路结构,可以将输入的电压提升到更高的电压水平。

本文将详细介绍串联谐振升压的原理及其应用。

1. 引言串联谐振升压是一种常见的电路结构,它可以通过谐振的方式将输入电压提升到更高的电压水平。

该升压电路常用于电源供电、无线通信和高压发生器等领域。

2. 电路结构串联谐振升压电路由电源、谐振电感、谐振电容和负载组成。

电源为直流电源,谐振电感和谐振电容串联连接,负载则连接在谐振电容的两端。

3. 工作原理在串联谐振升压电路中,当电源施加在电路上时,谐振电感和谐振电容会形成一个谐振回路。

在特定的频率下,谐振电感和谐振电容之间会形成共振,使得电路中的电流和电压达到最大值。

4. 共振频率计算共振频率可以通过以下公式计算得到:f = 1 / (2 * π * √(L * C))其中,f为共振频率,L为谐振电感的电感值,C为谐振电容的电容值,π为圆周率。

5. 工作状态在共振频率下,谐振电感和谐振电容之间的电压达到最大值。

此时,谐振电容上的电压会高于电源电压,从而实现升压效果。

6. 能量转移在串联谐振升压电路中,能量的转移可以通过谐振电容和谐振电感之间的振荡完成。

当电容充电时,电流增大,而能量储存在电容中。

当电容放电时,电流减小,能量从电容转移到电感中。

通过这种方式,电路中的能量得以传递和积累,从而实现电压的升高。

7. 电路稳定性在设计串联谐振升压电路时,需要注意电路的稳定性。

过大或过小的电流和电压可能导致电路的不稳定,甚至损坏电子元件。

因此,需要合理选择谐振电感和谐振电容的数值,以确保电路的稳定性和可靠性。

8. 应用领域串联谐振升压电路在实际应用中具有广泛的用途。

例如,它可以用于电源供电,将低电压的直流电源提升到合适的电压水平,以满足各种电子设备的工作需求。

此外,它还可以用于无线通信领域,实现信号的传输和增强。

另外,在高压发生器中,串联谐振升压电路可以将低电压转换为较高的电压,用于实验和科研领域。

串联谐振操作说明(带图)

串联谐振操作说明(带图)在电力预防性试验中,串联谐振试验装置是用于对电气设备进行绝缘性能检测的一种测试设备,其实测量原理是充分的运用串联谐振电路的概论和实践,通过容抗、感抗的宽泛匹配和模块化电路的制作工艺组合而成的电力预防性试验设备。

串联谐振试验装置的操作方法(1)电力电缆的串联谐振试验接线方法串联谐振试验装置的功能不仅仅只是作用于电力电缆,还可对变压器、GIS、互感器等高电压、大容量的电气设备,下图为串联谐振针对电力电缆的接线图:串联谐振试验装置接线图从图中我们可以看出,串联谐振是由变频电源、电抗器、激励变压器、分压器和补偿电容器所组成,在每一个所构成部分在整个串联谐振试验装置系统中都有重要的作用,你们可以根据文字标识再结合串联谐振接线图,基本能完成串联谐振对电力电缆试验时的接线方法。

(2)串联谐振配置方案介绍配置方案归根结底就是电容和电感的匹配,在电容一定的情况之下,要通过调整电抗的大小让谐振频率尽量的接近于工频,配置方案有两个阶段,第一阶段是在最初设计时我们需要综合考虑试验对象电容量大小,电压等级,来确定串联谐振试验装置的装机容量和电抗器组合的逻辑性,既要兼顾现场大容量的设备,又要照顾高电压的设备,还要考虑轻便,匹配度等,第二个阶段是在现场使用时如何匹配,通常,我们出厂的串联谐振都会随机配送产品资料,其中就注明了针对当时您设计时考虑的试验对象的具体配置方法,而且这些配置方法都是我们计算后的方法,在您试验之前,只需要您按照要求携带相关的设备即可,极大的减少您的工作时间和工作量,当然,如果您需要了解更多关于串联谐振的配置方案,可与我们公司售后部联系!串联谐振试验现场(3)电力电缆的串联谐振试验操作方法按照要求接好线之后,做好全场隔离和防护,就可以开机测试了,需要提醒,当对电缆进行试验时,如果您只对其中某一相测试,您要将不用的测试相短接接地,同时确保足够的安全距离,串联谐振属于高电压大容量试验设备,使用时务必严格按照规范和制度执行。

谐振电路的工作原理

谐振电路的工作原理
谐振电路是由电感和电容两个元件组成的电路。

它的工作原理是基于电感和电容的特性。

当谐振电路中的电感和电容连在一起后,形成了一个能够存储电能的振荡器。

当电流通过电感时,电感会储存一部分电能成为磁能;当电流通过电容时,电容会储存一部分电能成为电场能。

电感和电容之间的能量来回转换,使得电路中的电能始终保持恒定。

在谐振电路中,当电感和电容的特定数值使得电路中的共振频率与输入信号频率相等时,电路会出现谐振现象。

在共振频率下,电路中的电能储存与释放效率最高,能量损耗最小。

这时,电流和电压的波形会达到最大幅值,并且电压和电流的相位差为零。

谐振电路在实际应用中有广泛的用途,例如用于无线电通信中的天线调谐电路、声音放大器中的音调控制电路等。

变频串联谐振试验装置操作步骤及注意事项

变频串联谐振试验装置操作步骤及注意事项变频串联谐振试验装置特点:是一种针对大容量高电压试品的耐压试验设备,其运用的是LCR串联谐振电路的原理。

对于试验变压器这类的耐压设备来说,其在运用上有比较严格的技术要求,但是其可完成一般试验变压器不可完成的大容量试品的耐压需求。

使用步骤:变频串联谐振试验装置在现场使用需要按一下要求进行连接:将变频源的输出接激励变的输入,激励变的电压输出(多个电压输出)选择一个电压输出接头连接电抗器底部接口,电抗器可按试品不同进行串联,并联和串并联多种方式组合,具体组合方式可按变频串联谐振的技术方案的指导进行或咨询技术人员进行学习,电抗器的组合错误将会造成变频串联谐振试验设备无法升压,也就无法完成试验,所以电抗器的组合是试验能否完成的关键也是串联谐振的难点所在。

将组合电抗器的顶部连接到分压器顶部,分压器底部分压信号接口连接变频源信号接口。

最后将变频源接地端,激励变接地端(可能含高压尾)和分压器接地端都进行接地。

将分压器顶部或电抗器顶部的高压连接到试品则可完成耐压试验操作。

变频源接入电源,电源为三相三相AC380V或单项220V都可,但是使用220V时,整个串联谐振耐压试验装置的容量和电压都会减半,推荐使用380V电源,避免因为容量减半造成无法完成试验的情况。

能否使用220V可根据试品进行计算,客户可咨询技术人员进行学习。

变频源通电后,点击参数设置,进入界面,只需要对试验的电压和时间按耐压试验的要求进行设置即可,返回主界面,点击自动试验,点击开始试验,仪器会进行自动找谐,升压,计时,降压操作,我们至需要在旁边观察无需干预,紧急情况下可使用急停按键,避免人员出现安全事故。

串联谐振耐压试验装置在现场使用除了需要大量的理论基础和计算,可以减少不必要的操作,提高工作效率,但是还有一些现场情况我们需要特别注意:电抗器的不能摆放在金属物上,会出现涡流效应,消耗大量输出造成试验无法完成,如不及时发现可能会造成仪器常时间过负荷运行,影响仪器安全。
