城市道路交通标志和标线设置规范
城市道路交通标志标线规范
城市道路交通标志标线规范一、引言城市道路交通标志标线是为了引导和规范车辆和行人的交通行为，保障道路交通安全和顺畅。
因此，对于城市道路交通标志标线的规范制定至关重要。
本文将从交通标志标线的设置、标志标线的规格、标志标线的维护等方面进行论述，以期为城市道路交通标志标线的规范制定提供一定的参考。
二、标志标线的设置1. 标志标线的合理设置在城市道路交通标志标线的设置过程中，应该考虑到该道路的交通量、车辆行驶速度、道路宽度等因素。
在一般的城市道路上，应当设置必要的交通标志标线，以引导驾驶员合理行驶，确保交通秩序。
2. 标志标线的布局与视线要求标志标线的布局应遵循合理、简洁、易识别的原则，并要与交通流方向相一致。
同时，在设置标志标线时，应考虑到行人和车辆驾驶员的视线要求，避免遮挡视线或者造成视觉冲突，确保道路交通的安全性。
三、标志标线的规格1. 标志标线的颜色和形状交通标志标线的颜色应当与国家标准规定的颜色一致，例如红色表示禁止通行或者警示，绿色表示允许通行或者指示。
形状方面，应根据标志标线的功能需求来确定，例如圆形表示禁止停车，矩形表示指示性标志等。
2. 标志标线的尺寸和位置标志标线的尺寸应根据道路的实际情况来确定，以确保驾驶员在适当的距离上能够清晰地辨认。
同时，在设置标志标线的位置时，应该考虑到交通流的情况，选择合适的位置，避免不必要的驾驶员视线阻塞或干扰。
四、标志标线的维护1. 维护周期和内容城市道路交通标志标线的维护应该定期进行，在维护周期方面，可以根据路况和实际使用情况来确定。
维护内容主要包括标志标线的清洗、修复和更换等工作，确保标志标线的清晰度和完整性。
2. 维护的责任方和机制对于城市道路交通标志标线的维护，应该明确责任方和维护机制。
一方面，相关部门应负责制定维护标准和要求，并监督维护工作的执行情况；另一方面，城市居民和行人也应积极参与，及时报告标志标线的损坏情况，共同维护好道路交通的秩序和安全。
国家道路交通标牌,标识,标志,标线设置标准规范
国家道路交通标牌,标识,标志,标线设置规范篇一：公路交通标志和标线设置规范公路交通标志和标线设置规范第一部分概述1．1规范设置公路交通标志标线的意义公路交通标志和标线是公路交通的重要管理手段，它是通过图形、符号、颜色、文字形式传递规范化信息，为公路上行驶的交通流提供了应遵循的交通法律、将交通管理的命令和要求传递给公路使用者，是管理和疏导交通的重要设施。
例如：禁令标志明确交通管理中不被允许的交通行为；部分指示标志指示道路使用者应当采取的交通行为；不同形式的交通标线设臵了限制交通流的路权等。
这种传递的信息具有法律强制性，是进行执法的法律依据。
交通标志和标线设臵是公路设计、施工、运营和养护管理中，交通工程工作的一个重要组成部分，能否科学合理地设臵交通标志标线，直接决定着向公路使用者传递信息的有效性。
正确完善地设臵公路交通标志标线，不仅能体现道路交通法规和相应的控制管理措施的落实，同时能更大程度上提高公路通行率和有效增强交通安全性。
1．2标志标线设置原则根据《道路交通标志和标线》（GB5768-2009）规定,使用和设臵标志标线应遵循的主要原则如下：原则一：公路交通标志标线应传递清晰、明确、简洁的信息，以引起公路使用者的注意，并使其具有足够的发现、认读和反应的时间。
原则二：公路交通标志标线不应传递与公路交通无关的信息，如广告信息等。
原则三：公路交通标志和标线传递的信息不应相互矛盾，应互为补充。
需要说明的是原则三，在标准的使用中，包括公路使用者和管理者有误解，认为标志和标线表达含义应完全一致，标志的设臵要体现在标线上，标线的设臵要体现在标志上。
一般情况下，这样做最好。
但是有些情况下，这样要求可能很难做到或没有必要。
如下列一些情况：情况一：没有设臵条件，做不到。
在标志和标线的配合使用上，GB5768-2009是有一些建议的，比如，平面交叉口进行停车让行或减速让行控制的，标志和标线应同时设臵，但是有些支路是砂石路，没有铺装，无法施划标线。
《道路交通标志和标线 》 GB 5768.4
《道路交通标志和标线》 GB 5768.4范本一：《道路交通标志和标线》 GB 5768.41. 引言1.1 目的1.2 范围1.3 定义2. 道路交通标志2.1 分类2.1.1 警告标志2.1.2 禁止标志2.1.3 指示标志2.2 设计要求2.2.1 图案和颜色2.2.2 尺寸和比例2.2.3 可视角度2.2.4 可视距离2.2.5 反射性能2.3 安装要求2.3.1 高度和位置2.3.2 施工方法2.3.3 固定方式3. 道路标线3.1 分类3.1.1 边缘线3.1.2 分隔线3.1.3 导向线3.1.4 车道线3.1.5 待转区域线3.2 设计要求3.2.1 宽度和线型3.2.2 颜色和反射性能3.2.3 间距和长度3.2.4 符号和图案3.3 安装要求3.3.1 制定标线计划3.3.2 准备路面和材料3.3.3 施工方法3.3.4 质量控制4. 监测和维护4.1 监测方法4.1.1 目测检查4.1.2 路况调查4.1.3 技术评估4.2 维护计划4.2.1 清理和修复4.2.2 更换和更新4.2.3 灯光维护5. 附录5.1 道路交通标志示意图5.2 道路标线示意图附件：1. 道路交通标志示意图集2. 道路标线示意图集法律名词及注释：1. 《道路交通安全法》- 道路交通安全法为中华人民共和国法律，用以规范和保障道路交通安全的法律法规。
2. 《道路交通管理条例》- 道路交通管理条例为中华人民共和国法律，用以规定和管理道路交通行为的规则与制度。
范本二：《道路交通标志和标线》 GB 5768.41. 引言1.1 目的与范围1.2 规范引用文档1.3 术语和定义2. 道路交通标志2.1 分类和功能2.2 设计要求2.2.1 图案和颜色2.2.2 尺寸和可视性2.2.3 材料和反射性能2.3 安装要求2.3.1 安装位置和高度2.3.2 固定方式和施工方法2.3.3 标志组合和布局3. 道路标线3.1 分类和用途3.2 设计要求3.2.1 颜色和反射性能3.2.2 宽度和线型3.2.3 间距和长度3.3 安装要求3.3.1 制定标线计划3.3.2 准备路面和材料3.3.3 标线施工技术要求4. 标志和标线维护4.1 监测和检查4.1.1 监测方法和频率4.1.2 监测内容和标准4.2 维护和更新4.2.1 清洁和修复4.2.2 更换和更新4.2.3 标志和标线维护管理5. 附录5.1 道路交通标志示例图5.2 道路标线示例图附件：1. 道路交通标志示例图集2. 道路标线示例图集法律名词及注释：1. 《道路交通安全法》- 道路交通安全法为中华人民共和国法律，用以规范和保障道路交通安全的法律法规。
城市道路交通标志和标线设置规范
驶入
速货车驶入
车辆驶入
2021/7/1
7
1 禁令标志 （与道路通行权相关的禁令标志）
禁止非机动车进入 禁止畜力车进入 禁止人力客运三轮车 禁止人力货运三货车 禁止人力车进入 禁止某两种非机动车
进入
进入
进入
禁止行人进入 禁止行人和非机动
车进入
2021/7/1
8
1 禁令标志 （与某方向通行权相关的禁令标志）
单行路
单行路
2021/7/1
24
4 指示标志 （指导驾驶人行为的指示标志）
鸣喇叭 最低限速
2021/7/1
25
4 指示标志 （与车道使用目的相关的指示标志）
左转
右转
直行
直行和左转合用 直行和右转合用
掉头
掉头和左转合用 分向行驶车道 机动车行驶 机动车专用道 非机动车行驶 非机动车专用道
2021/7/1
22
3 指路标志 （道路其他指引标 车道数变少 车道数增加
交通监控设备 线形诱导标 线形诱导标 线形诱导标 线形诱导标 线形诱导标
2021/7/1
23
4 指示标志 （与行驶方向相关的指示标志）
直行
向左转弯 向右转弯 直行和向左 直行和向右 向左和向右转弯
靠左侧道路行驶 靠右侧道路行驶 环岛行驶 单行路
交叉口
交叉口
交叉口 交叉口 交叉口 交叉口
交叉口 交叉口 交叉口 交叉口 交叉口 注意信号灯
2021/7/1
13
2 警告标志 （与平面交叉相关的警告标志）
叉形符号 有人看守的铁路道 无人看守的铁路道
口
口
注意分享式道路
注意分享式道路
2021/7/1
《城市道路交通标志和标线设置规范》解读
城市道路交通标志和标线设置规范》解读阅读提纲：1 背景1.1 规范编制背景1.2 关于培训2 介绍规范2.1 参编单位2.2 主要内容2.3 强条2.4 新增和调整3 一些问题讨论3.1 《城市道路交通设施设计规范》（GB 50688）地位未定3.2 解决了标线宽度要不要算在车道宽度中的迷惑3.3 处处为节省考虑3.4 关于反光膜3.5 标志和标线的适用对象注意：本篇博客关于新规范的内容并不完整，仅代表作者感兴趣的或认为需要指出的部分。
正文：1 背景1.1 规范编制背景交通标志和标线的规范一直以来以交通部的为主，主要包括《道路交通标志和标线》（GB 5768）、《公路交通标志和标线设置规范》（JTG D81）。
然而，交通部的管理公路，建设部管理城市道路。
建设部系统在城市道路设施规范方面工作长期落后，导致在设置交通标志标线时（从设计院设计，到施工，到市政部门、交管部门的日常管理），只能参考交通部的标准和规范。
而城市道路和公路相比有显著的不同，袁胜强对此总结了5点：⏹路网密度高，路网结构十分复杂，交叉口间距小；⏹交叉口转向交通大，常常超过30％，大多采用信号灯控制，交叉口交通组织复杂；⏹服务对象复杂，包括机动车、非机动车和行人，相互之间干扰比较大；⏹道路沿线设置了较多公交、出租车及其他特种车辆的停靠站，甚至还有路边停车位；⏹城市道路交通设计更强调“路权”分配，对不同的服务对象从时间和空间的角度来分配“路权”，交通管理措施更为复杂。
作为“标志和标线”画图工来说，工作时翻的最多的当属GB 5768了，而5768的内容虽全面但不是很深入，并且未充分考虑城市道路的特点。
上述情况直接导致了一个问题：因为城市道路与公路的区别+现行标准规范以公路为主，各地城市道路的标志和标线（包括信号灯等其他管理设施）根据各地实际情况设置，这就使得每个地方都类似但都又不同，势必有需要一本规范进行统一的需求。
《城市道路交通标志和标线设置规范》就是在这个背景下诞生的。

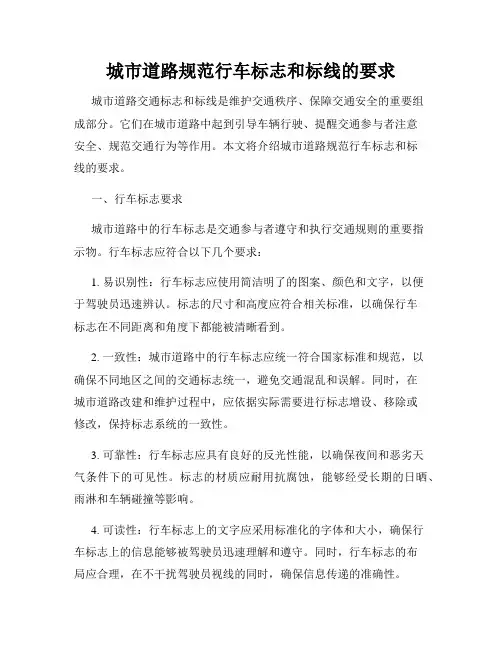

城市道路规范行车标志和标线的要求
城市道路规范行车标志和标线的要求城市道路交通标志和标线是维护交通秩序、保障交通安全的重要组成部分。
它们在城市道路中起到引导车辆行驶、提醒交通参与者注意安全、规范交通行为等作用。
本文将介绍城市道路规范行车标志和标线的要求。
一、行车标志要求城市道路中的行车标志是交通参与者遵守和执行交通规则的重要指示物。
行车标志应符合以下几个要求：1. 易识别性：行车标志应使用简洁明了的图案、颜色和文字，以便于驾驶员迅速辨认。
标志的尺寸和高度应符合相关标准，以确保行车标志在不同距离和角度下都能被清晰看到。
2. 一致性：城市道路中的行车标志应统一符合国家标准和规范，以确保不同地区之间的交通标志统一，避免交通混乱和误解。
同时，在城市道路改建和维护过程中，应依据实际需要进行标志增设、移除或修改，保持标志系统的一致性。
3. 可靠性：行车标志应具有良好的反光性能，以确保夜间和恶劣天气条件下的可见性。
标志的材质应耐用抗腐蚀，能够经受长期的日晒、雨淋和车辆碰撞等影响。
4. 可读性：行车标志上的文字应采用标准化的字体和大小，确保行车标志上的信息能够被驾驶员迅速理解和遵守。
同时，行车标志的布局应合理，在不干扰驾驶员视线的同时，确保信息传递的准确性。
二、标线要求城市道路中的标线是驾驶员辨识道路走向、行车方向和车道位置的重要依据。
标线应符合以下几个要求：1. 易识别性：标线应使用清晰明了的色彩和线型，以便于驾驶员在夜间、雨雾、日照等复杂天气条件下能够准确识别。
同时，标线应与道路材料颜色明显区分，提高标线的可识别性。
2. 一致性：城市道路中的标线应统一符合国家标准和规范，确保不同路段之间的标线一致性，避免驾驶员的困惑和误导。
在道路改建和维护过程中，应及时更新和刷新标线，保持其清晰和可识别性。
3. 耐久性：标线材料应具备耐磨、耐候、耐腐蚀的特性，以确保标线的使用寿命和可靠性。
在道路施工和维护过程中，应使用高质量的标线材料，避免标线因日晒、雨淋、车辆碾压等因素而迅速磨损和褪色。
《城市道路交通标志和标线设置规范方案GB51038_2015年》__交通标识的基本要求标识版面布置
4 交通标志的基本要求4．2 标志版面布置4．2．1 交通标志的版面布置应信息明确、无歧义、简洁美观。
4．2．2 同类标志宜采用同一类型的标志版面。
设置于同一门架式、悬臂式等支撑结构上的同类标志，宜采用同一高度和边框尺寸。
4．2．3 当禁令、指示标志套用于无边框的白色底板上时，为必须遵守标志；但禁令标志中的停车让行、减速让行标志不得套用于无边框的白色底板上。
对事故多发路段，以及标志视认条件受道路行驶环境影响较大路段设置的警告标志，宜采用套用于无边框的荧光黄色底板上的版面。
4．2．4 同一版面中的禁令或指示标志的数量不应多于4种；快速路、隧道、特大桥路段的入口处，同一版面中的禁令或指示标志的数量不应多于6种。
同一版面中禁止某种车辆转弯或禁止直行的禁令标志，不应多于2种，若禁止的车辆多于2种，则应增设辅助标志。
（图4．2．4）图4．2．4禁令标志、指示标志在同一版面中的布置4．2．5 禁令、指示、警告标志版面上附加图形和文字时，应符合下列规定：1 禁令标志版面上不得附加文字，禁止转弯等禁令标志附加图形时，箭头位置应保持不变；2 车辆行驶指示标志版面上可附加箭头图形，专用道路指示标志版面上可附加时间，但附加箭头图形和时间时原指示标志的车辆图形大小应保持不变，位置可适当移动；3 除车辆行驶和专用道路指示标志外，其他指示标志版面上不宜附加图形和文字；当必须附加图形和文字时，原指示标志图形在版面中位置和大小应保持不变；4 警告标志不得附加图形和文字；4．2．6 指路标志版面中的信息含义(图4．2．6)，应符合下列规定：图4．2．6 指路标志版面信息含义1-前方通达的道路或地点；2-左、右方向通达的道路或地点；3-前方交叉道路；4-地理方向信息1 标识在箭头外的信息，应为交叉口及各相交道路所能通达的道路或地点名称；2 箭头杆中可标识横向道路路名信息，也可同时标识当前行驶道路与横向道路路名信息，标识横向道路时宜为前方最近交叉口横向道路路名信息，路名字高宜为0．5h～0．7h；3 可在标志版面上标识地理方向信息，地理方向信息中的方向箭头可根据道路实际方向调整旋转，但其表示方向的文字不应旋转；当标志设置在行驶方向右侧时可在其版面左上角标识地理方向信息，设置在行驶方向左侧时可在其版面右侧上角标识地理方向信息；当版面为复杂交叉口图形时，可视版面布置情况在左下角或右下角标识地理方向信息；4 标志版面上的路名、地名应使用标准名称；5 标志版面各方向指引信息的选取，应符合本规范第8．1节和第9．1节的规定。
城市道路交通标志和标线设置规范PPT
交通标线设置应符合下列 要求
1 应符合道路设计要求，充分体现道路总体设计的意图；
2 应与交通实际运行特点相适应，有利于道路交通的
有序、安全与畅通；
3 宜与交通标志设置配合使用，相互协调，相互补充，
也可单独使用。
城市道路标志和标线设
XXXXXXXXXX XXX
一、交通标志的基本
一般规定YI BAN GUI DING
交通标志按其作用应分为 主标志和辅助标志两大类，其 中主要标志包括禁令标志、警 告标志、指路标志、指示标志、 旅游区标志、作业区标志、告 示标志。辅助标志 应附设在主 标志下
颜色 红色
黄色（荧光 黄色） 蓝色
禁止鸣喇 禁止非机动车
叭
骑行
禁止非机动车 禁止非机动车
骑行上坡
骑行下坡
1 禁令标志（与限制相关的禁令标志）
限制速 度
解除限制 速度
区域限制速度 区域限制速度 区域禁止长时 区域禁止长时
解除
间停车
间停车解除
区域禁止停车 区域禁止停车 解除
限制宽
限制高
限制质
限制轴
度
度
量
重
1 禁令标志（与停车检查相关的禁令标志）
注意行 注意儿 注意非机 注意残疾 傍山险 傍山险
人
童
动车
人
路
路
堤坝路 堤坝路 渡口 事故易发 慢行 注意危险
路段
2 警告标志（与建议安全措施相关的警告标志
建议速 注意保持
度
车距
3 指路标志（路径指引标志）
交叉口预 交叉口告 路名牌 街道名 街道名 地点方
告
知
称
称
向
3 指路标志（地点指引标志）
公路交通标志和标线设置标准规范
公路交通标志和标线设置规范第一部分概述1．1规范设置公路交通标志标线的意义公路交通标志和标线是公路交通的重要管理手段，它是通过图形、符号、颜色、文字形式传递规范化信息，为公路上行驶的交通流提供了应遵循的交通法律、将交通管理的命令和要求传递给公路使用者，是管理和疏导交通的重要设施。
例如：禁令标志明确交通管理中不被允许的交通行为；部分指示标志指示道路使用者应当采取的交通行为；不同形式的交通标线设置了限制交通流的路权等。
这种传递的信息具有法律强制性，是进行执法的法律依据。
交通标志和标线设置是公路设计、施工、运营和养护管理中，交通工程工作的一个重要组成部分，能否科学合理地设置交通标志标线，直接决定着向公路使用者传递信息的有效性。
正确完善地设置公路交通标志标线，不仅能体现道路交通法规和相应的控制管理措施的落实，同时能更大程度上提高公路通行率和有效增强交通安全性。
1．2标志标线设置原则根据《道路交通标志和标线》（GB5768-2009）规定,使用和设置标志标线应遵循的主要原则如下：原则一：公路交通标志标线应传递清晰、明确、简洁的信息，以引起公路使用者的注意，并使其具有足够的发现、认读和反应的时间。
原则二：公路交通标志标线不应传递与公路交通无关的信息，如广告信息等。
原则三：公路交通标志和标线传递的信息不应相互矛盾，应互为补充。
需要说明的是原则三，在标准的使用中，包括公路使用者和管理者有误解，认为标志和标线表达含义应完全一致，标志的设置要体现在标线上，标线的设置要体现在标志上。
一般情况下，这样做最好。
但是有些情况下，这样要求可能很难做到或没有必要。
如下列一些情况：情况一：没有设置条件，做不到。
在标志和标线的配合使用上，GB5768-2009是有一些建议的，比如，平面交叉口进行停车让行或减速让行控制的，标志和标线应同时设置，但是有些支路是砂石路，没有铺装，无法施划标线。
情况二：标准已经明确了，不要求同时设置。
如人行横道，设有信号灯的场所，只设标线。
《城市道路交通标志和标线设置规范方案GB51038-2015年》交通标识的基本要求标识版面布置
4 交通标志的基本要求4．2 标志版面布置4．2．1 交通标志的版面布置应信息明确、无歧义、简洁美观。
4．2．2 同类标志宜采用同一类型的标志版面。
设置于同一门架式、悬臂式等支撑结构上的同类标志，宜采用同一高度和边框尺寸。
4．2．3 当禁令、指示标志套用于无边框的白色底板上时，为必须遵守标志；但禁令标志中的停车让行、减速让行标志不得套用于无边框的白色底板上。
对事故多发路段，以及标志视认条件受道路行驶环境影响较大路段设置的警告标志，宜采用套用于无边框的荧光黄色底板上的版面。
4．2．4 同一版面中的禁令或指示标志的数量不应多于4种；快速路、隧道、特大桥路段的入口处，同一版面中的禁令或指示标志的数量不应多于6种。
同一版面中禁止某种车辆转弯或禁止直行的禁令标志，不应多于2种，若禁止的车辆多于2种，则应增设辅助标志。
（图4．2．4）图4．2．4禁令标志、指示标志在同一版面中的布置4．2．5 禁令、指示、警告标志版面上附加图形和文字时，应符合下列规定：1 禁令标志版面上不得附加文字，禁止转弯等禁令标志附加图形时，箭头位置应保持不变；2 车辆行驶指示标志版面上可附加箭头图形，专用道路指示标志版面上可附加时间，但附加箭头图形和时间时原指示标志的车辆图形大小应保持不变，位置可适当移动；3 除车辆行驶和专用道路指示标志外，其他指示标志版面上不宜附加图形和文字；当必须附加图形和文字时，原指示标志图形在版面中位置和大小应保持不变；4 警告标志不得附加图形和文字；4．2．6 指路标志版面中的信息含义(图4．2．6)，应符合下列规定：图4．2．6 指路标志版面信息含义1-前方通达的道路或地点；2-左、右方向通达的道路或地点；3-前方交叉道路；4-地理方向信息1 标识在箭头外的信息，应为交叉口及各相交道路所能通达的道路或地点名称；2 箭头杆中可标识横向道路路名信息，也可同时标识当前行驶道路与横向道路路名信息，标识横向道路时宜为前方最近交叉口横向道路路名信息，路名字高宜为0．5h～0．7h；3 可在标志版面上标识地理方向信息，地理方向信息中的方向箭头可根据道路实际方向调整旋转，但其表示方向的文字不应旋转；当标志设置在行驶方向右侧时可在其版面左上角标识地理方向信息，设置在行驶方向左侧时可在其版面右侧上角标识地理方向信息；当版面为复杂交叉口图形时，可视版面布置情况在左下角或右下角标识地理方向信息；4 标志版面上的路名、地名应使用标准名称；5 标志版面各方向指引信息的选取，应符合本规范第8．1节和第9．1节的规定。
